LED封装行业分光分色标准中的色坐标与黑体轨迹

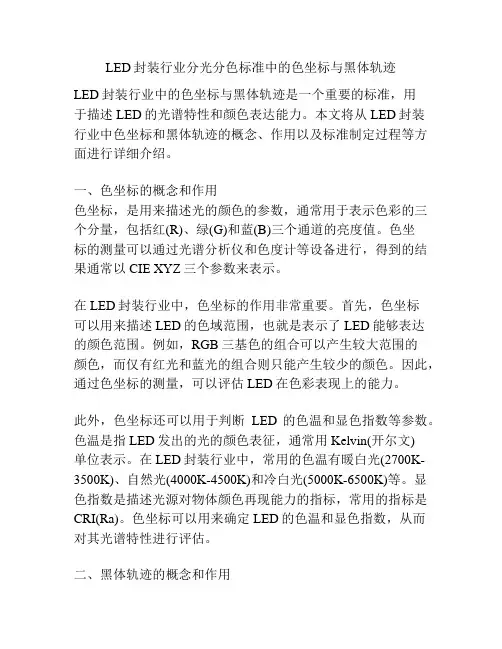

LED封装行业分光分色标准中的色坐标与黑体轨迹LED封装行业中的色坐标与黑体轨迹是一个重要的标准，用于描述LED的光谱特性和颜色表达能力。
本文将从LED封装行业中色坐标和黑体轨迹的概念、作用以及标准制定过程等方面进行详细介绍。
一、色坐标的概念和作用色坐标，是用来描述光的颜色的参数，通常用于表示色彩的三个分量，包括红(R)、绿(G)和蓝(B)三个通道的亮度值。
色坐标的测量可以通过光谱分析仪和色度计等设备进行，得到的结果通常以CIE XYZ三个参数来表示。
在LED封装行业中，色坐标的作用非常重要。
首先，色坐标可以用来描述LED的色域范围，也就是表示了LED能够表达的颜色范围。
例如，RGB三基色的组合可以产生较大范围的颜色，而仅有红光和蓝光的组合则只能产生较少的颜色。
因此，通过色坐标的测量，可以评估LED在色彩表现上的能力。
此外，色坐标还可以用于判断LED的色温和显色指数等参数。
色温是指LED发出的光的颜色表征，通常用Kelvin(开尔文)单位表示。
在LED封装行业中，常用的色温有暖白光(2700K-3500K)、自然光(4000K-4500K)和冷白光(5000K-6500K)等。
显色指数是描述光源对物体颜色再现能力的指标，常用的指标是CRI(Ra)。
色坐标可以用来确定LED的色温和显色指数，从而对其光谱特性进行评估。
二、黑体轨迹的概念和作用黑体轨迹是描述光源颜色变化的轨迹，是指通过改变光源的色温，观察到的颜色变化的轨迹。
通常使用CIE 1931色度图来表示黑体轨迹，该图以色坐标(X,Y)来表示光源的颜色。
黑体轨迹在LED封装行业中的作用是非常重要的。
首先，黑体轨迹可以用来评估LED的光源质量。
在黑体轨迹中，我们可以观察到光源颜色的连续性和一致性。
如果黑体轨迹呈现出平直、光滑的曲线，说明LED的颜色变化较为平衡且连续；反之，如果呈现出波状或非线性的变化，说明LED的颜色会出现跳变或不均匀的情况，这可能会影响到其在照明领域的应用。
色坐标计算方法
先计算色坐标。
方法是，必须先有光谱P（λ）。
然后光谱P（λ），与三刺激函数X（λ）、Y（λ）、Z（λ），分别对应波长相乘后累加，得出三刺激值，X、Y、Z。
那么色坐标x=X/(X+Y+Z)、Y/(X+Y+Z)一般，光谱是从380nm到780nm，间隔5nm，共81个数据。
X（λ）、Y（λ）、Z（λ），是CIE规定的函数，对应光谱，各81个数据，色度学书上可以查到。
再计算色温，例如色度坐标x=0.5655,y=0.4339。
用“黑体轨迹等温线的色品坐标”有麦勒德、色温、黑体轨迹上的(xyuv)、黑体轨迹外的(xyuv)。
我们用xy的数据来举例。
一、为了方便表达，把黑体轨迹上的x写成XS、y写成YS，黑体轨迹外的x写成XW、y写成YW。
先把每一行斜率K算出，K=(YS-YW)/(XS-XW)，写在表边上。
例如:麦勒德530斜率K1=(.4109-.3874)/(.5391-.5207)=1.3352麦勒德540斜率K2=(.4099-.3866)/(.5431-.5245)=1.2527麦勒德550斜率K3=(.4089-.3856)/(.5470-.5282)=1.2394二、找出要计算的x=.5655、y=.4339这个点，在哪两条等温线之间，就是这点到两条等温线距离一正一负。
如果不知道它的大概色温，计算就繁了；因为你说是钠灯，那么它色温在1800到1900K之间。
用下公式算出这点到麦勒德530，1887K等温线的距离D1D1=((x-YS)-K(y-XS))/((1+K×K)开方)=((.4339-.4109)-1.3352(.5655-.5391))/((1+1.3352×1.3352)开方)=(.023-.03525)/(1.6682)=-.0073432再计算出这点到麦勒德540，1852K等温线的距离D2D2=((.4339-.4099)-1.2527(.5655-.5431))/((1+1.2527×1.2527)开方)=(.024-.02806)/(1.6029)=-.0025329因为D1、D2都是负数，没找到。
颜色基础知识——CIE1931色度坐标图
CIE 1931色度坐标介绍1.意义图中的颜色，包括了自然所能得到的颜色。
这是个二维平面空间图，由x-y直角标系统构成的平面。
为了适应人们习惯于在平面坐标系中讨论变量关系，而设计出来的。
在设计出该图的过程中，经过许多数学上的变换和演算。
此图的意义和作用，可以总结成两句话：（1）表示颜色视觉的基本规律。
（2）表示颜色混合与分解的一般规律。
2.坐标系——x ，y直角坐标系。
x——表示与红色有关的相对量值。
y——表示与绿色有关的相对量值。
z——表示与蓝色有关的相对量值。
并且z=1-(x+y)3.形状与外形轮廓线形状——舌形，有时候也称“舌形曲线”图。
由舌形外围曲线和底部直线包围起来的闭合区域。
舌形外围曲线——是全部可见光单色光颜色轨迹线，每一点代表某个波长单色光的颜色，波长从390nm到760nm。
在曲线的旁边。
标注了一些特征颜色点的对应波长。
例如图中510nm——520nm——530nm等。
底部直线——连接390nm点到760nm点构成的直线，此线称为紫红线。
4.色彩这是一个彩色图，区域内的色彩，包括了一切物理上能实现的颜色。
很遗憾的是，很难得真正标准的这种资料，经常由于转印而失真。
5.应用价值——颜色的定量表示。
用（x，y）的坐标值来表示颜色。
白色应该包含在“颜色”这个概念范围内。
6.若干个特征点的意义（1）E点—等能白光点的坐标点E点是以三种基色光，以相同的刺激光能量混合而成的。
但三者的光通量并不相等。
E点的CCT=5400K。
（2）A点—CIE规定一种标准白光光源的色度坐标点这是一种纯钨丝灯，色温值CCT=2856。
（3）B点—CIE规定的一种标准光源坐标点B点的CCT=4874K，代表直射日光。
（4）C点—CIE确认的一种标准日光光源坐标点（昼光）C点的CCT=6774K<。
LED封装行业分光分色标准中的色坐标与黑体轨迹

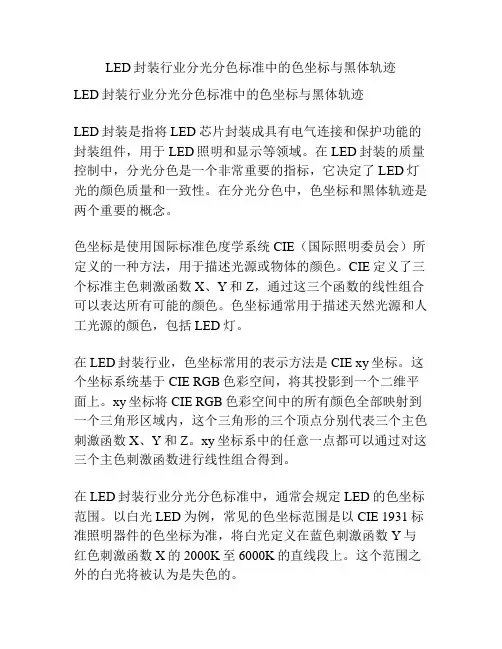

LED封装行业分光分色标准中的色坐标与黑体轨迹LED封装行业分光分色标准中的色坐标与黑体轨迹LED封装是指将LED芯片封装成具有电气连接和保护功能的封装组件，用于LED照明和显示等领域。
在LED封装的质量控制中，分光分色是一个非常重要的指标，它决定了LED灯光的颜色质量和一致性。
在分光分色中，色坐标和黑体轨迹是两个重要的概念。
色坐标是使用国际标准色度学系统CIE（国际照明委员会）所定义的一种方法，用于描述光源或物体的颜色。
CIE定义了三个标准主色刺激函数X、Y和Z，通过这三个函数的线性组合可以表达所有可能的颜色。
色坐标通常用于描述天然光源和人工光源的颜色，包括LED灯。
在LED封装行业，色坐标常用的表示方法是CIE xy坐标。
这个坐标系统基于CIE RGB色彩空间，将其投影到一个二维平面上。
xy坐标将CIE RGB色彩空间中的所有颜色全部映射到一个三角形区域内，这个三角形的三个顶点分别代表三个主色刺激函数X、Y和Z。
xy坐标系中的任意一点都可以通过对这三个主色刺激函数进行线性组合得到。
在LED封装行业分光分色标准中，通常会规定LED的色坐标范围。
以白光LED为例，常见的色坐标范围是以CIE 1931标准照明器件的色坐标为准，将白光定义在蓝色刺激函数Y与红色刺激函数X的2000K至6000K的直线段上。
这个范围之外的白光将被认为是失色的。
在分光分色中，黑体轨迹是另一个重要的概念。
黑体是指一种完美的辐射体，它可以吸收并将电能完全转化为光能，没有任何能量损耗。
黑体的辐射能力随着温度的升高而增大，同时辐射的颜色也会发生变化。
黑体在色度学中的表现形式就是黑体轨迹。
黑体轨迹通过计算黑体辐射在各种温度下的色坐标，得到一个随温度变化的色坐标序列。
用黑体轨迹可以表示各种颜色的光源在不同温度下的色域和色温。
在LED封装行业中，常用的黑体轨迹是相对于标准照明源的一个黄色光源的黑体轨迹。
黄色光源的色温通常是2700K，也是家庭照明中常用的暖色调光源。
色度图
色度图中： X轴色度坐标相当于红基色的比例， Y轴色度坐标相当于绿基色的比例， 图中没有Z轴色度坐标（即蓝基色所占的比例）。
CIE色度图
•
x 表示红色分量，y 表示绿色分量， 中间的黑点代表白色，环绕在颜色空 间边沿的颜色是光谱色，边界代表光 谱色的最大饱和度，边界上的数字表 示光谱色的波长，其轮廓包含所有的 感知色调。所有单色光都位于舌形曲 线上，这条曲线就是单色轨迹，曲线 旁标注的数字是单色(或称光谱色)光 的波长值。自然界中各种实际颜色都 位于这条闭合曲线内，任何颜色都可 以在CIE色度图中找到相应的坐标。 这就是色彩管理的基础，所有颜色都 在色度图上有相应的坐标，不同色彩 空间的颜色都可以通过其在色度图上 的坐标相互转换。
（3）、饱和度就是纯度，没有混入白色 的窄带单色，在视觉上就是高饱和度的 颜色。光谱所有的光都是最纯的颜色光， 加入白色越多，混合后的颜色就越不纯， 看起来也就越不饱和。
色度图
麦克斯韦设想皆可由R、 G、B三原色组合而成， 若我们用三原色所占比 例来表示，则只有两个 独立变量，故可用三角 形平面上的坐标点来表 示。
灯光技术与艺术
教技141 陈娅辉
色图的解释
1、以色度坐标表 示的平面图称为色 度图 。 2、黑体轨迹的函数表 达式v＝f（u） ，而 黑体不同温度的光色 变化在色度图上又形 成了一个弧形轨迹， 这个轨迹叫做普朗克 轨迹或黑体轨迹 。
色度图-颜色度量
一、明度、色调和饱和度称为颜色视觉三特性。 （1）、明度就是明亮的程度， （2）、色调是由波长决定的色别，如700nm光的 色调是红色，579nm光的色调是黄色，510nm光 的色调是绿色等，
谢谢聆听
色度图波长对应坐标值
色度图波长对应坐标值部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑二、 1931CIE-XYZ标准色度系统所谓1931CIE-XYZ系统，就是在RGB系统的基础上，用数学方法，选用三个理想的原色来代替实际的三原色，从而将CIE-RGB系统中的光谱三刺激值和色度坐标r、g、b均变为正值。
<一）、CIE-RGB系统与CIE-XYZ系统的转换关系选择三个理想的原色<三刺激值）X、Y、Z，X代表红原色,Y代表绿原色,Z代表蓝原色,这三个原色不是物理上的真实色，而是虚构的假想色。
它们在图5-27中的色度坐标分别为：从图5-27中可以看到由XYZ形成的虚线三角形将整个光谱轨迹包含在内。
因此整个光谱色变成了以XYZ三角形作为色域的域内色。
在XYZ系统中所得到的光谱三刺激值、、、和色度坐标x、y、z将完全变成正值。
经数学变换，两组颜色空间的三刺激值有以下关系：X=0.490R+0.310G+0.200BY=0.177R+0.812G+0.011B …………………………<5-8）Z= 0.010G+0.990B两组颜色空间色度坐标的相互转换关系为：x=<0.490r+0.310g+0.200b）/<0.667r+1.132g+1.200b）y=<0.117r+0.812g+0.010b）/<0.667r+1.132g+1.200b）………………(5-9>z=<0.000r+0.010g+0.990b）/<0.667r+1.132g+1.200b）这就是我们通常用来进行变换的关系式，所以，只要知道某一颜色的色度坐标r、g、b，即可以求出它们在新设想的三原色XYZ颜色空间的的色度坐标x、y、z。
通过式<5-9）的变换，对光谱色或一切自然界的色彩而言，变换后的色度坐标均为正值，而且等能白光的色度坐标仍然是<0.33，0.33），没有改变。
色品坐标
荧光灯生产中如何配粉供大家参考为满足顾客对灯管的高光通、长寿命、色溶差、显色指数等参数的需要。
所以有实力的制灯厂为了保证质量上高品质、己推行了单色粉自配各种色温灯管。
或者单色粉的微调。
在生产中有时并不能得到理想的光电参数与制灯的工艺相关的有涂层的厚度及上下端厚簿差、灯内气体的种类及压力、汞的纯度、、、、、、等等。
但假没工艺不变、对x、y值的调整＜当燃是单色粉加入＞有一个″最好＂。
在批量生产前测定粉浆是否符合要求。
我称为＂打点＂。
通过打点就改变了以粉决定灯管的质量。
色溶差、光电参数也能达到客户要求。
把老粉、多余的粉充份利用、在市场上有更好的竞争力。
如何打点移动xy值呢？1加红粉；色温降低x值增大、显色指数提高、光通量有所降低、y值变化很少、但也有点下降2 加兰粉：色温升高、x值y值多减少＜6500k粉基本相同值＞显色指数略高、光通量降低。
3 加绿粉：原色温低于5000k色温增大、原色温高于5000k色温减少、光通量提高、显色指数降低。
4 混合粉点位在单色粉点位与原粉浆点位的莲线上。
5可根椐自己生产工艺、每2公斤粉的粉浆加入20克单色红粉计算降每克多少色温。
加入20克兰粉计算每克升多少色温。
加入20克绿粉计算上移多少。
红粉加大X值，绿粉加大Y值，兰粉同时缩小X、Y值，比较坐标点与中心点的位置差来调整就可以了色品图以不同位置的点表示各种色品的平面图。
1931年由国际照明委员会(CIE)制定，故称CIE色品图。
描述颜色品质的综合指标称为色品，色品用如下3个属性来描述：①色调。
色光中占优势的光的波长称主波长，由主波长的光决定的主观色觉称色调。
②亮度。
由色光的能量所决定的主观明亮程度。
③饱和度。
描述某颜色的组分中纯光谱色所占的比例，即颜色的纯度。
由单色光引起的光谱色认为是很纯的颜色，在视觉上称为高饱和度颜色。
单色光中混有白光时纯度降低，相应地饱和度减小。
例如波长为650纳米的色光是很纯的红色，把一定量白光加入后，混合结果产生粉红色，加入的白光越多，混合色就越不纯，视觉上的饱和度就越小。
色度图
色度图 (chromaticity diagram)：由国际照明 委员会1931年制定.可 以了解组成某一颜色的 三原色比例,还可以看 到此颜色的补色、明度 及饱和度.
明度、色调和饱和度称为颜色视觉三特性。
明度就是明亮的程度； 色调是由波长决定的色别，如700nm光 的色调是红色，579nm光的色调是黄色， 510nm光的色调是绿色等等； 饱和度就是纯度，没有混入白色的窄 带单色，在视觉上就是高饱和度的颜色。 光谱所有的光都是最纯的颜色光，加入白 色越多，混合后的颜色就越不纯，看起来 也就越不饱和。
色度图详解：
国际照委会制定的CIE1931色度图，色度图中的
弧形曲线上的各点是光谱上的各种颜色即光谱轨 迹，是光谱各种颜色的色度坐标。红色波段在图 的右下部，绿色波段在左上角，蓝紫色波段在图 的左下部。 图下方的直线部分，即连接400nm和700nm的直 线，是光谱上所没有的、由紫到红的系列。靠近 图中心的C是白色，相当于中午阳光的光色，其 色度坐标为X＝0．3101，Y＝0．3162,Z=0.3737。
“色度图”在学术文献中的解释
1、黑体轨迹的函数表达式v＝f（u）在色 度学中以色度坐标表示的平面图称为色 度图.而黑体不同温度的光色变化在色度 图上又形成了一个弧形轨迹这个轨迹叫 做普朗克轨迹或黑体轨迹。
பைடு நூலகம்
2.以色度坐标表 示的平面图称 为色度图。色 度学系统的应 用随着人们交 流、传输、研 究颜色信息的 需要已经建立 了多种各具特 色的表色系统。
LED封装行业分光分色标准中的色坐标、黑体轨迹、等温线等色度学概念的计算方法
LED封装行业分光分色标准中的色坐标、黑体轨迹、等温线等色度学概念的计算方法摘要在当今全球能源紧缺的环境下，节约能源已成为全人类共同的意识。
同时，国家也在大力倡导节能减排，在刚刚成功举办的2010年上海世博会和2008年的北京奥运会都不约而同的以绿色节能为主题，这就给中国LED照明产业的发展带来了巨大的历史机遇。
发光二极管（LED）作为新一代绿色光源，与传统光源（白炽灯、荧光灯和高强度放电灯等）相比，具有节能、环保、响应时间短，体积小，寿命长、抗震性好等多项优势，因而受到人们的青睐，成为各国半导体照明领域研究的热点。
本文主要是围绕LED的发光原理和LED封装行业的发展状态，重点探讨在LED封装行业分光分色标准制定过程中涉及的色坐标、等色温线、黑体轨迹曲线等色度学概念的计算方法，为LED封装行业的工程师提供非常实用的理论指导。
关键词：LED、等色温线、黑体轨迹。
第一章前言发光二极管（Light Emitting Diode，即LED）于20世纪60年代问世，在20世纪80年代以前，只有红光、橙光、黄光和绿光等几种单色光，主要作为指示灯使用，这一时期属于LED“指示应用阶段”。
20世纪90年代初，LED的亮度有了较大提高，LED的发展和应用进入了“信号和显示阶段”。
1994年，日本科学家中村修二在GaN基片上研制出了第一只蓝光LED，在1997年诞生了InGaN蓝光芯片+YAG荧光粉的白光LED，使LED的发展和应用进入了“全彩显示和普通照明阶段”。
LED作为一种固态冷光源，是一种典型的节能、环保型绿色照明光源，必将成为继白炽灯、荧光灯和高强度放电灯（HID）之后的第四代新光源。
LED芯片通常用III-V族化合物半导体材料(如GaAs、GaP、GaN）通过外延生产工艺制造而成，其发光核心是PN结，具有一般PN结的特性，即正向导通，反向截止、击穿特性等。
LED发光原理是LED在正向电压下，电子由N区注入P区，空穴由P区注入N区，电子和空穴在PN结复合，其中部分复合能转换成辐射发光，另一部分转换成热辐射，后者不产生可见光。
