中国信令网的基本结构

合集下载

4G信令

4G信令

RRCConnectionRequest
RRCConnectionSetup
RRCConnectionSetupComplete
UE
EUTRAN
RRC连接建立失败
第二步中,如果eNB拒绝为UE建立RRC 连接,则通过DL_CCCH在SRB0上回复 一条RRC连接拒绝消息
RRCConnectionReject
1
Msg2:随机接入响应
Msg2由eNB的MAC层组织,并由 3 DL_SCH承载 一条Msg2可同时响应多个UE的随 机接入请求 eNB使用PDCCH调度Msg2,并通过RA-RNTI进行寻址,RA-RNTI由承载 Msg1的PRACH时频资源位臵确定 Msg2包含上行传输定时提前量、为Msg3分配的上行资源、临时C-RNTI等
E-UTRAN网络结构
基 本 概 念 网络架构
LTE网络架构
LTE主要3GPP规范见附录
网络实体
基 本 概 念 网络架构
LTE网络实体
整个TD-LTE系统由3部分组成:
核心网 (EPC, Evolved Packet Core ) 接入网 (eNodeB) 用户设备 (UE)
EPC分为三部分:
MME S-GW P-GW (Mobility Management Entity, 负责信令处理部分) (Serving Gateway , 负责本地网络用户数据处理部分) (PDN Gateway,负责用户数据包与其他网络的处理 )
Msg4:竞争解决
初始接入和连接重建场景 竞争 判定 调度 切换,上/下行数据到达场景 Msg4携带成功解调的Msg3消息的拷贝,UE UE如果在PDCCH上接收到调度Msg4的命令, 将其与自身在Msg3中发送的高层标识进行比 则竞争成功 较,两者相同则判定为竞争成功 Msg4使用由临时C-RNTI加扰的PDCCH调度 eNB使用C-RNTI加扰的PDCCH调度Msg4 UE之前已分配C-RNTI,在Msg3中也将其传给 eNB。竞争解决后,临时C-RNTI被收回,继续 使用UE原C-RNTI

No.7信令网的结构

No.7信令网的结构

七号信令系统概述课程内容信令基本概念No.7信令基本术语No.7信令系统的功能级我国No.7信令网的结构课程目标了解No.7信令的基本概念掌握No.7的功能级结构了解我国No.7信令系统的网络结构课程内容信令基本概念No.7信令基本术语No.7信令系统的功能级我国No.7信令网的结构第一节信令基本概念1、什么是信令2、信令的分类3、随路信令4、共路信令5、共路信令的优点1.1 什么是信令(Signalling)✓在通信设备之间传递的各种控制信号,如占用、释放、设备忙闲状态、被叫用户号码等,都属于信令。

✓信令就是各个交换局在完成呼叫接续中的一种通信语言。

信令系统指导系统各部分相互配合,协同运行,共同完成某项任务。

1.2 信令的分类信令的分类有多种方式✓按信令的功能分为:✓线路信令、路由信令、管理信令✓按信令的工作区域分为:✓用户线信令、局间信令✓按信令的信道传送方式,信令分为:✓随路信令✓共路信令1.3 随路信令(Common Associate System)交换网络交换网络信令设备信令设备信令信息走话路✓随路信令是信令消息在对应的话音通道上传送的信令方式。

✓中国一号就是随路信令系统。

1.4 共路信令(Common Control System)✓信令信道和业务信道完全分开,在公共的数据链路上以消息的形式传送一群话路的信令方式。

✓中国七号就是共路信令系统。

交换网络交换网络信令设备信令设备信令链路话路共路信令系统的传送方式✓1)我们一般采用2M一次群数字中继传输线上的一个时隙(64kbps,TS0除外)作为信令信道,称为信令链路。

✓2)模拟传输线上也可以传送七号信令,借助MODEM发送信令消息,典型速率为2400bps和4800bps 。

1.5 共路信令系统的特点(1)✓1)信道利用率高•一条64Kbit/s的信令链路可平均为3000个中继话路服务。

•随路信令中,16个子帧的TS16仅仅为30个中继话路服务。

七号信令系统概述

七号信令系统概述

1.1 共路信令的概念和特点我们已经知道,数字蜂窝移动通信系统由NSS 、BSS 、OSS 三大子系统和MS 组成,但这只是根据功能划分的物理上的组合,大多数功能是分布在不同的设备中的,这样在执行任务时就需要交换信息,协调动作。

在通信系统中,我们把协调不同实体所需的信息称为信令。

信令系统指导系统各部分相互配合,协同运行,共同完成某项任务。

GSM 系统采用七号信令系统,让我们先对七号信令系统做一简单回顾。

七号信令系统即CCS7信令系统,也就是说七号信令系统首先是共路信令系统。

那么您还记得什么是共路信令吗?1.1.1 共路信令的概念信令信道和业务信道完全分开,在公共的数据链路上以消息的形式传送所有中继线和所有通信业务的信令信息,这就是共路信令系统的基本特征。

也许图1-1会有助于您理解: 交换网络交换网络信令设备信令设备公共控制公共控制交换机A交换机B 话路数据链路图1-1 共路信令系统CCS7信令消息实际上就是通信网上各节点(比如交换机)控制处理器之间通信的数据分组,在线路(信令链路)上以分组交换的原理传送信令,因此CCS7信令网本质上为数据通信网,是一种特殊的分组交换网,它形成了一个独立的七号信令网。

在2M 一次群数字中继传输线路上,采用其中的一个时隙(64kbps ,TS0除外)作为信令信道,我们一般称为信令链路。

大部分时隙作为业务信道,比如传送话音信息时我们称为话路。

当然在模拟传输线路上也可以传送七号信令,它借助MODEM 发送信令消息,典型速率为2400bps 和4800bps 。

1.1.2 共路信令系统的特点和随路信令系统相比,共路信令系统具有以下优点:●信道利用率高 ●信令传送速度快 ●信令容量大 ●应用范围广泛,可支持ISDN 、移动通信、智能网等业务 ●信令网与通信网分离,便于维护和管理 ●可方便地扩充新的信令规范,适应未知业务发展 ●但这些优点也对共路信令系统提出一些特殊要求: ●信令链路利用率高,信令链路必须有极高的可靠性 ●信令系统须具有完备的信令网功能和安全性措施 ● 信令畅通并不意味着话路畅通,共路信令系统应具有话路导通检验功能1.2 CCS7信令网信令网是逻辑上独立于通信网,专门用于传送信令的网络,只有共路信令系统才有信令网的概念。

信令基础知识

信令基础知识

信令基础定义■信令系统指导系统各部分相互配合,协同运行,共同完成某项任务。

■信令网由信令点(SP)(各种交换系统和特服中心等)、信令转接点(STP)及与它们连接的信令链路组成。

信令网不仅可以传送电话网的局间信令、电路交换的数据网的局间信令,完成本地、长途和国际的电话和非话的各种信令接续,而且可以传送与电路无关的各种数据消息,完成信令业务点(SSP)和业务控制点(SCP)间的对话,开放智能业务。

■信令指各个交换局在完成呼叫接续中的一种通信语言(节点之间要互相交换的控制信息)。

分类■按工作区域分:■按信道传送方式分:>用户线信令> 随路信令>局间信令> 公共信道信令(No.7信令系统)No.7信令网构成■在采用No.7信令方式的通信网中,信令消息在与话路分离的数据通道中传送,这样就形成了一个专门传送信令的网络,它对通信网起业务支撑作用,逻辑上独立于通信网,称为No.7信令网。

■No.7信令网基本组成:信令点SP、信令转接点STP、连接SP、STP的信令链路(Link)。

-SP:既能发出又能接受信令消息的通信网节点(交换局、操作维护中心、业务控制点、信令转接点等);-STP :具有信令转接功能,可将信令消息从一个信令点转发到另一个信令点;信令转接点分为综合型和独立型两种。

•-综合型STP是除了具有消息传递部分MTP和信令连接控制部分SCCP的功能外,还具有用户部分功能(例如TUP/ISUP、TCAP)的信令转接点设备;•-独立型STP是只有MTP和SCCP功能的信令转接点设备。

■Link:连接各个信令点(或信令转接点)、传送信令消息的数据链路;-信令链路集LKSET:具有相同属性的信令链路组成的一组链路集。

即指本地信令点与一个相邻信令点之间的链路的集合。

-信令链路编码SLC:对于相邻两信令点之间的所有链路,需对其统一编号,两局一一对应;对于到不同局向的信令链路可以有相同的链路编码。

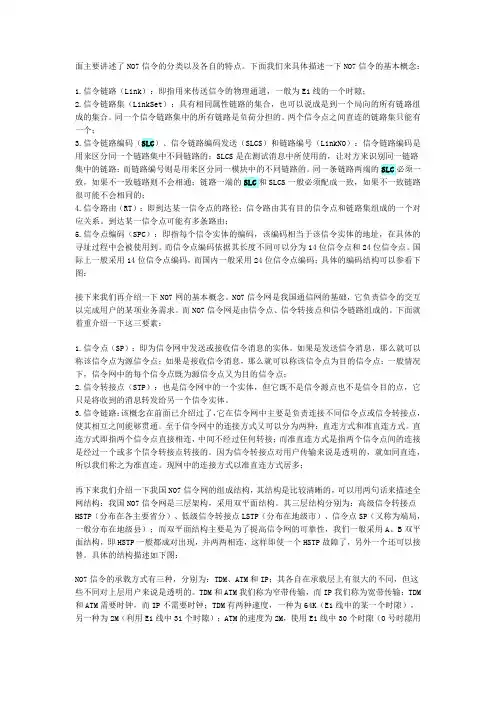

NO7信令的分类以及各自的特点

NO7信令的分类以及各自的特点

面主要讲述了NO7信令的分类以及各自的特点。

下面我们来具体描述一下NO7信令的基本概念:1.信令链路(Link):即指用来传送信令的物理通道,一般为E1线的一个时隙;2.信令链路集(LinkSet):具有相同属性链路的集合,也可以说成是到一个局向的所有链路组成的集合。

同一个信令链路集中的所有链路是负荷分担的。

两个信令点之间直连的链路集只能有一个;3.信令链路编码(SLC)、信令链路编码发送(SLCS)和链路编号(LinkNO):信令链路编码是用来区分同一个链路集中不同链路的;SLCS是在测试消息中所使用的,让对方来识别同一链路集中的链路;而链路编号则是用来区分同一模块中的不同链路的。

同一条链路两端的SLC必须一致,如果不一致链路则不会相通;链路一端的SLC和SLCS一般必须配成一致,如果不一致链路很可能不会相同的;4.信令路由(RT):即到达某一信令点的路径;信令路由其有目的信令点和链路集组成的一个对应关系。

到达某一信令点可能有多条路由;5.信令点编码(SPC):即指每个信令实体的编码,该编码相当于该信令实体的地址,在具体的寻址过程中会被使用到。

而信令点编码依据其长度不同可以分为14位信令点和24位信令点。

国际上一般采用14位信令点编码,而国内一般采用24位信令点编码;具体的编码结构可以参看下图:接下来我们再介绍一下NO7网的基本概念。

NO7信令网是我国通信网的基础,它负责信令的交互以完成用户的某项业务需求。

而NO7信令网是由信令点、信令转接点和信令链路组成的。

下面就着重介绍一下这三要素:1.信令点(SP):即为信令网中发送或接收信令消息的实体。

如果是发送信令消息,那么就可以称该信令点为源信令点;如果是接收信令消息,那么就可以称该信令点为目的信令点;一般情况下,信令网中的每个信令点既为源信令点又为目的信令点;2.信令转接点(STP):也是信令网中的一个实体,但它既不是信令源点也不是信令目的点,它只是将收到的消息转发给另一个信令实体。

中国移动--LTE信令流程

中国移动--LTE信令流程
3G中含有多个MAC实体 :MAC-b, MAC-c/sh, MAC-d, MAC-hs
RLC层依然提供TM/UM /AM三种传输模式
E-UTRAN接口通用协议模型
基本概念
接口功能
LTE接口通用模型
适用于E-UTRAN相关的所有接口,即S1和X2接口 控制面和用户面相分离,无线网络层与传输网络层相分离 无线网络层:实现E-UTRAN的通信功能 传输网络层:采用IP传输技术对用户面和控制面数据进行传输
LTE信令流程
研究院无线所 2010年12月
主要内容
基本概念
网络架构 协议栈结构 接口功能 无线网系统消息 UE的工作模式与状态 无线承载的分类 UE标识
无线网基本信令流程
随机接入 寻呼 RRC连接建立、重配、重建 立、释放 测量
端到端业务建立/释放相 关流程
Attach流程 Detach流程 Service Request过程 专用承载建立流程 专用承载修改流程 专用承载释放流程
UDP/IP之上的GTP-U用来传输S-GW与 eNB之间的用户平面PDU
S1用户面主要功能为:
在S1接口目标节点中指示数据分组所属 的SAE接入承载; 移动性过程中尽量减少数据的丢失;
错误处理机制;
MBMS支持功能; 分组丢失检测机制;
X2接口协议栈
X2接口
基本概念
接口功能
LTE系统X2接口的定义采用了与S1接口 一致的原则
EPS Bearer
External Bearer
E-RAB
Radio Bearer
S1 Bearer
S5/S8 Bearer
Radio
S1
S5/S8
Gi
无线承载分类

七号信令基础介绍

七号信令基础介绍

GS_SP01_C2+3 七号信令基础课程目标:●了解NO.7信令系统的基本概念、分层结构和功能●掌握七号信令网网络结构●掌握信令消息结构●掌握MTP层功能参考资料●《NO.7信令系统》北京邮电大学出版社●《共路信令系统》培训讲义CSUA-040-C1 NO.7信令系统ii第1章 七号信令网知识点● 信令网的基本概念● 信令网的基本构成● 我国信令网的建设信令网是我们国家重点建设的支撑网之一,合理规划和建设信令网对高效可靠传递信令信息,减少网络负担,降低投资成本有着重要意义。

对于网络的维护人员而言,熟悉和了解信令网的建设,对分析GT 有很大的帮助。

1.1 信令网的基本概念公共信道信令的基本特点是传送话音的通道和信令的通道相分离,有单独的传送信令的通道,将这些传送信令的通道组合起来,就构成了信令网。

NO.7信令系统控制的对象是一个电路交换的信息传送网络,但NO.7信令本身的传输和交换设备构成了一个单独的信令网,是叠加在电路交换网上的一个专用的计算机通信网。

1.1.1 信令网的组成信令网通常由三部分构成,它们分别是信令点(SP :Signaling Point )、信令转接点(STP :Signaling Trabsfer Point )、和信令链路(SL :Signaling Link )。

● 信令点(SP ):信令点是处理控制消息的节点,产生消息的信令点为该消息的起源点,消息到达的信令点为该消息的目的信令点。

● 信令转接点(STP ):具有信令转发功能,能将信令消息冲一条信令链路转送到另一条信令链路的信令节点称为信令转接点。

信令转接点分为综合型和独立型两种,独立型的信令转接点只具有转接功能,综合型除具有转接功能之外,还具有用户部分。

第1章七号信令网●信令链路(SL):两个信令点之间传送信令消息的链路称为信令链路。

直接连接两个信令点的一组链路构成一个信令链路组。

1.1.2 信令点编码为了便于信令网的管理,国际和各国的信令网是独立的,每个信令网具有自己的信令编码规则。

核心网基础知识介绍-数据信令(初级)

核心网基础知识介绍-数据信令(初级)
MSC1 MSC2 1: Intra-BSC Handover BSC内部切换 2: Inter-BSC Handover BSC间外部切换 3: Inter-MSC Handover MSC间越局切换
BSC1
BSC2
BSC3
1
2
3
话务流程
4. 一般的话务流程
以下是固话拨打一个移动用户的呼叫接续过程:
号码识别
9. MGT码(MOBILE GLOBAL TITLE ) 移动台作位置更新(Location Update)时,VLR要通过7号信令网寻址 到移动号码所在的HLR,由于MSC/VLR中移动台的IMSI码不适用于7号信令网, 必须要将IMSI转换成可用的MGT码。 格式为:MGT=CC+NDC+MSIN (E.214编码方式)
格式为: MSRN=CC+NDC+SN (E.164编码方式)
CC:国家代码( Country Code ) ,中国为86 NDC:国内目的地码,即网路接入号( National Destination Code ) 用于识别MSC/VLR SN:客户号码( Subscriber Number ) MSRN在每次开始呼叫时分配给目标用户,用于一次呼叫的路由选择,包含有被叫手机 所在MSC/VLR的地址信息,呼叫完成后立刻释,放提供给其他用户使用。
局数据简介
MS
2. 分析流程
得到呼叫源
电信业务分析 MGTEP MGTCP
G表 ANGSP 得不到呼叫源 IMSI 表 MGISP
预分析表 PNBSP 计费分析 CHISP CHASP
B表 ANBSP
D表 ANDSP
RC 表 ANRSP
选择路由 EXROP
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

中国信令网采用分级结构,A/B平面的网络组织形式。

1 信令网的等级结构
中国信令网采用三级结构。

第一级是信令网的最高级,称高级信令转接点(HSTP),第二级是低级信令转接点(LSTP),第三级为信令点,信令点由各种交换局和特种服务中心(业务控制点、网管中心等)组成。

等级结构如图3.13所示。

2 各信令点的职能
(1)第一级HSTP负责转接它所汇接的第二级LSTP和第三级SP的信令消息。

HSTP采用独立(stand alone)型信令转接点设备,目前它应满足NO.7信令方式中消息传递(MTP)规定的全部功能。

(2)第二级LSTP负责转接它所汇接的第三级SP的信令消息,LSTP可以采用独立信令转点设备时,也可采用与交换局(SP)合设在一起的综合式的信令转接设备,采用独立信令转接点设备时,应满足MTP规定的全部功能,采用综合式信令转接设备时,它除了必须满足独立式转接点的功能外,SP部分应满足NO.7信令方式中电话用户部分的全部功能。

(3)第三级SP信令网传送各种信令消息的源点或目的地点。

应满足MTP和TUP的功能。

3 信令网的网络组织
中国信令网中信令间采用以下连接方式。

(1)第一级HSTP间采用A、B平面连接方式。

它是网状连接方式的简化形式。

A和B平面内部各个HSTP网状相连,A和B平面间成对的HSTP相连。

(2)第二级LSTP至LSTP和未采用二级信令网的中心城市本地网中的第三级SP至LSTP间的连接方式采用分区固定连接方式。

(3)大、中城市两级本地信令风的SP至LSTP可采用按信令业务量大小连接的自由连接方式,也可采用分区固定连接方式。
