沥青混合料车辙试验记录表
沥青混合料的车辙试验
沥青混合料得车辙试验沥青混合料车辙试验就是用标准得成型方法，制成标准得混合料试件(通常尺寸为300ｍm＊300mm*5０mm),在60℃得规定温度下,以一个轮压为0、7Ｍｐa得实心橡胶轮胎在其上行走,测量试件在变形稳定时期,每增加1mｍ变形需要行走得次数,即动稳定度,以次／mm表示。
动稳定度就是评价沥青混凝土路面高稳定性得一个指标,也就是沥青混合料配合比设计时得一个辅助性检验指标。
一、试验目得（1）测定沥青混合料得高温抗车辙能力,供混合料配合比设计时进行高温稳定性检验使用。
（2）辅助性检验沥青混合料得配合比设计。
二、仪具与材料1、CZ－4型车辙试样成型仪(见图1-1)1)、用途:＼o＼ac(○，1)主要用于车辙试验时,对沥青混合料式样做碾压成型。
(图１-1)错误!适用于沥青混合料其她物理力学性能实验得轮碾法式样制作。
2、主要技术指标碾压轮: 半径５00ｍｍ宽30０mm碾压轮温度范围: (可任意设定）室温~200摄氏度承载车走行速度：６次往返/分承载车走行距离: ３00ｍｍ承载车走行次数:0~９99次(任意设定)碾压轮压力范围: 0～１２KN碾压轮线压力（轮宽300mm，正压应力为9KＮ）: 3０0N/cm试样模型尺寸:300＊30０*50 cm3整机轮廓尺寸: ２0０ｃm(长）*6３cｍ(宽）*136 ｃm(高）整机重量: １、2吨2.车辙试验机(见图1－2）主要由下列部分组成：错误!试件台:可牢固地安装两种宽度(300mｍ与150mm)得规定尺寸试件得试模。
（图１-1）②试验轮:橡胶制得实心轮胎。
外径φ2０0mm,轮宽50mm,橡胶层厚１5mｍ。
橡胶硬度(国际标准硬度）20℃时为84±４；60℃时为78±2，试验轮行走距离为230mm±10mm，往返碾压速度为４2次／miｎ±1次／miｎ(21次往返／min),允许采用曲柄连杆驱动试验台运动(试验轮不动)得任一种方式。
沥青混合料车辙试验

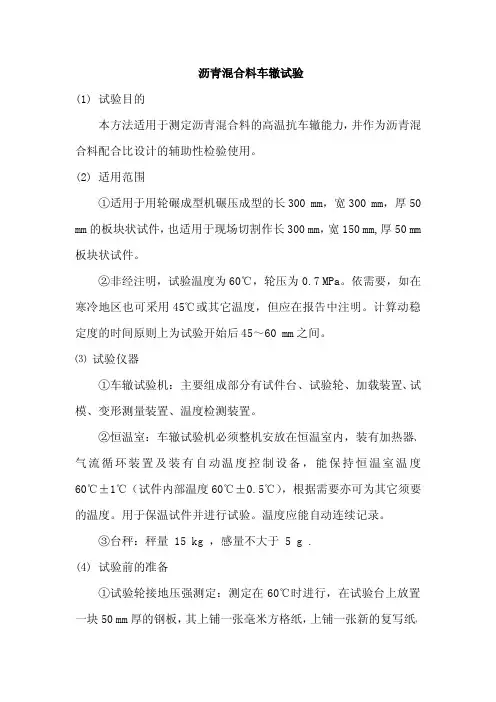

沥青混合料车辙试验(1)试验目的本方法适用于测定沥青混合料的高温抗车辙能力，并作为沥青混合料配合比设计的辅助性检验使用。
(2)适用范围①适用于用轮碾成型机碾压成型的长300mm，宽300mm，厚50 mm的板块状试件，也适用于现场切割作长300mm，宽150mm,厚50mm 板块状试件。
②非经注明，试验温度为60℃，轮压为0.7MPa。
依需要，如在寒冷地区也可采用45℃或其它温度，但应在报告中注明。
计算动稳定度的时间原则上为试验开始后45～60mm之间。
⑶试验仪器①车辙试验机：主要组成部分有试件台、试验轮、加载装置、试模、变形测量装置、温度检测装置。
②恒温室：车辙试验机必须整机安放在恒温室内，装有加热器、气流循环装置及装有自动温度控制设备，能保持恒温室温度60℃±1℃（试件内部温度60℃±0.5℃），根据需要亦可为其它须要的温度。
用于保温试件并进行试验。
温度应能自动连续记录。
③台秤：秤量15kg，感量不大于5g.(4)试验前的准备①试验轮接地压强测定：测定在60℃时进行，在试验台上放置一块50mm厚的钢板，其上铺一张毫米方格纸，上铺一张新的复写纸，以规定的700N荷载后试验轮静压复写纸，即可在方格纸上印出轮压面积，并由此求接地压强。
若压强不符合0.7±0.05MPa时，荷载应予适当调整。
②按规程规定用轮碾成型法制车辙试验试块。
在试验室或工地制备成型的车辙试件，其标准尺寸为300mm×150mm×50mm的试件。
③将试件脱模按规定的方法测定密度及孔隙率等各相物理指标。
经水浸，应用电风扇将其吹干，然后再装回原试模中。
④试件成型后，连同试模一起在常温条件下放置的时间不得少于12h。
对聚合物改性沥青混合料，放置的时间以48h为宜，使聚合物改性沥青充分固化后方可进行车辙试验，但室温放置时间也不得长于一周。
(5)试验步骤①将试件连同试模一起，置于达到试验温度60±1℃的恒温室中，保温不少于5h，也不得多于24h。
沥青混合料车辙试验PPT精选文档
六.计算结果
（1）从车辙试验图上读取45min（t1）及60min（t2） 时的车辙变形d1及d2，精确至0.01mm。
如变形过大，在未到60min变形已达25mm时， 则以达到25mm(d2)时的时间为t2，将其前15min为t1， 此时的变形量为d1。
24
六.计算结果
（2）沥青混合料试件的动稳定度按下式计算： DS=（t2-t1）*42*c1*c2/(d2-d1)
使试验轮与试件的接触压强在60℃时为
0.7MPa±0.05MPa，施加的总荷载为78Kg左右，根
据需要可以调整。
9
（4）试模：钢板制成，由底板及侧板组成，试模内 侧尺寸长为300mm，宽为300mm，厚为50mm。
10
（5）变形测量装置 自动检测车辙变形并记录曲线的装置，通常用
LVDT、电测百分表或非接触位移计。 11
在试模中铺一张裁好的普通纸，使底面及侧面均被 纸隔离，将拌合好的全部沥青混合料用小铲稍加拌 匀后均匀地沿试模由边至中按顺序装入试模，中部 要略高与四周。
15
（2）取下试模框架，用预热的小型击实锤由边 至中压实一遍，整平成凸圆弧形。
（3）插入温度计，待混合料冷却至规定的压实 温度时，在表面铺一张裁好尺寸的普通纸。
26
橡胶制的实心轮胎。外径φ200mm，轮宽50mm，为84±4；60℃时为78±2，试验轮行走距离为
230mm±10mm，往返碾压速度为42次／min±1次
／min（21次往返／min），允许采用曲柄连杆驱动
试验台运动（试验轮不动）的任一种方式。
8
（3）加载装置
3
2）主要技术指标
碾压轮： 半径500 mm 宽300 mm
碾压轮温度范围：（可任意设定）室温~200摄氏度
AC-13车辙实验结果
车辙实验结果
1、实验材料
硬质沥青混合料（硬质沥青为30#沥青，集料均来自昌泰项目）SBS沥青混合料（SBS为昌泰项目中取自罐车样品，软化点79.9℃；
集料来自昌泰项目）
2、实验过程
采用AC-13级配，按照公路工程沥青及沥青混合料试验规程（JTG E20-2011）成型车辙板，尺寸为300 mm ×300 mm ×50mm。
利用规范方法进行车辙实验，获得材料的动稳定度。
3、实验数据
具体实验数据如下文所示。
3.1硬质沥青混合料
3.2 SBS沥青混合料
4、实验结果分析
从实验结果上看，对于SBS沥青混合料，其动稳定度随碾压次数增大而增大，相对变形随碾压次数增大而减小。
对于硬质沥青，其相对变形随碾压次数增大而减小，动稳定度在碾压次数为26次与38次时，并未随碾压次数增大而增大。
AC-13车辙实验结果
车辙实验结果
1、实验材料
硬质沥青混合料（硬质沥青为30#沥青，集料均来自昌泰项目）SBS沥青混合料（SBS为昌泰项目中取自罐车样品，软化点79.9℃；
集料来自昌泰项目）
2、实验过程
采用AC-13级配，按照公路工程沥青及沥青混合料试验规程（JTG E20-2011）成型车辙板，尺寸为300 mm ×300 mm ×50mm。
利用规范方法进行车辙实验，获得材料的动稳定度。
3、实验数据
具体实验数据如下文所示。
3.1硬质沥青混合料
3.2 SBS沥青混合料
4、实验结果分析
从实验结果上看，对于SBS沥青混合料，其动稳定度随碾压次数增大而增大，相对变形随碾压次数增大而减小。
对于硬质沥青，其相对变形随碾压次数增大而减小，动稳定度在碾压次数为26次与38次时，并未随碾压次数增大而增大。
沥青混合料的车辙试验

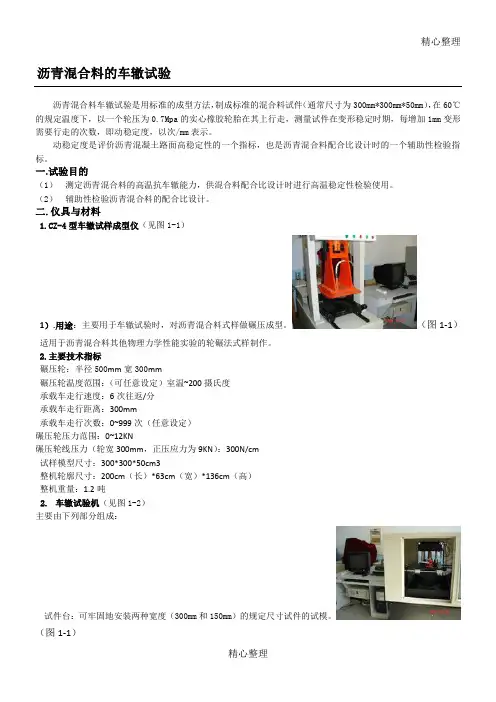

精心整理沥青混合料的车辙试验沥青混合料车辙试验是用标准的成型方法，制成标准的混合料试件（通常尺寸为300mm*300mm*50mm），在60℃的规定温度下，以一个轮压为0.7Mpa的实心橡胶轮胎在其上行走，测量试件在变形稳定时期，每增加1mm变形需要行走的次数，即动稳定度，以次/mm表示。
动稳定度是评价沥青混凝土路面高稳定性的一个指标，也是沥青混合料配合比设计时的一个辅助性检验指标。
一.试验目的（1）测定沥青混合料的高温抗车辙能力，供混合料配合比设计时进行高温稳定性检验使用。
（2）二.1.CZ-41）.用途：主要用于车辙试验时，对沥青混合料式样做碾压成型。
（图1-1）2.2.主要由下列部分组成：试件台：可牢固地安装两种宽度（300mm和150mm）的规定尺寸试件的试模。
（图1-1）②试验轮：橡胶制的实心轮胎。
外径φ200mm，轮宽50mm，橡胶层厚15mm。
橡胶硬度（国际标准硬度）20℃时为84±4；60℃时为78±2，试验轮行走距离为230mm±10mm，往返碾压速度为42次／min±1次／min（21次往返／min），允许采用曲柄连杆驱动试验台运动（试验轮不动）的任一种方式。
③加载装置：使试验轮与试件的接触压强在60℃时为0.7MPa±0.05MPa，施加的总荷载为78Kg左右，根据需要可以调整。
④试模（图1-3）：钢板制成，由底板及侧板组成，试模内侧尺寸长为300mm，宽为300mm，厚为50mm。
（图1-3）图8-15⑤变形测量装置：自动检测车辙变形并记录曲线的装置，通常用LVDT、电测百分表或非接触位移计。
3.4.三．1．2．3． 1.03，（1）.（2）.（3）.（4）.（5）.24（6）.（7）.（8）.盛有压实试件的试模，在室温下冷却，至少12小时后方可脱模。
四. 试验步骤1.测定试验轮接地压强：测定在60℃时进行，在试验台上放置一块50mm厚的钢板，其上铺一张毫米方格纸，上铺一张新的复写纸，以规定的700N荷载后试验轮静压复写纸，即可在方格纸上得出轮压面积，由此求出接地压强，应符合0.7MPa±0.05MPa，如不符合，应适当调整荷载。
沥青混合料的车辙试验
沥青混合料的车辙试验沥青混合料车辙试验是用标准的成型方法，制成标准的混合料试件（通常尺寸为300mm*300mm*50mm），在60℃的规定温度下，以一个轮压为0.7Mpa的实心橡胶轮胎在其上行走，测量试件在变形稳定时期，每增加1mm变形需要行走的次数，即动稳定度，以次/mm 表示。
动稳定度是评价沥青混凝土路面高稳定性的一个指标，也是沥青混合料配合比设计时的一个辅助性检验指标。
一. 试验目的（1）测定沥青混合料的高温抗车辙能力，供混合料配合比设计时进行高温稳定性检验使用。
（2）辅助性检验沥青混合料的配合比设计。
二. 仪具与材料1. CZ-4型车辙试样成型仪（见图1-1）1）.用途：○1主要用于车辙试验时，对沥青混合料式样做碾压成型。
（图1-1）○2适用于沥青混合料其他物理力学性能实验的轮碾法式样制作。
2.主要技术指标碾压轮：半径500 mm宽300 mm碾压轮温度范围：（可任意设定）室温~200摄氏度承载车走行速度：6次往返/分承载车走行距离：300mm承载车走行次数：0~999次（任意设定）碾压轮压力范围：0~12KN碾压轮线压力（轮宽300mm，正压应力为9KN）：300N/cm试样模型尺寸：300*300*50 cm3整机轮廓尺寸：200cm（长）*63 cm（宽）*136 cm（高）整机重量： 1.2吨2.车辙试验机（见图1-2）主要由下列部分组成：○1试件台：可牢固地安装两种宽度（300mm和150mm）的规定尺寸试件的试模。
（图1-1）②试验轮：橡胶制的实心轮胎。
外径φ200mm，轮宽50mm，橡胶层厚15mm。
橡胶硬度（国际标准硬度）20℃时为84±4；60℃时为78±2，试验轮行走距离为230mm±10mm，往返碾压速度为42次／min±1次／min（21次往返／min），允许采用曲柄连杆驱动试验台运动（试验轮不动）的任一种方式。
③加载装置：使试验轮与试件的接触压强在60℃时为0.7MPa±0.05MPa，施加的总荷载为78Kg左右，根据需要可以调整。
车辙试验
摘要：采用沥青混合料车辙仪对6种沥青混合料进行车辙试验，通过对沥青混合料车辙深度与时间及轮碾次数的关系的研究，提出了动稳定度DS1和动稳定度DS2并进行对比分折得出动稳定度指标DS2较DS1，合理。
随着高速公路在我国的大规模修建，沥青路面的使用性能越来越受到重视。
车辙不仅降低了路面的使用寿命，还严重影响着行车安全性，是高速公路沥青路面的主要病害，车辙主要产生于高温时沥青混合料的永久变形，车辙试验是评价沥青混合料高混变形的简单易行方法，目前我国已把车辙试验列入部颁规范。
车辙试验方法最初由英国TRRL开发的，由于试验方法本身比较简单，试验结果直观且与实际沥青路面的车辙相关性甚好，因此得到了广泛的应用。
车辙试验是一种模拟实际车轮荷载在路面上行走而形成车辙的工程试验方法：从广义上讲包括了室内往复车辙试验，旋转车辙试验，大型环道试验、直道试验、野外现场加速加载试验等都可认为是属于车辙试验的范畴，这些试验最基本的和共同的原理就是通过采用车轮在板块状试件或路面结构上反复行走，观察和检测试块或路面结构的响应，用动稳定度或车辙深度来表征试验结果。
车辙试验是评价沥青混合料在规定温度条件下反抗塑性流动变形能力的方法，通过板块状试件与车轮之间的往复相对运动，使试块在车轮的重复荷载作用下产生压密、剪切、推移和流动，从而产生车辙。
车辙试验是一种工程试验方法，试验结果可用于建立经验公式来猜测沥青路面车辙深度，或用于检测沥青混合料的抗车辙能力。
车辙试验的最大的特点是能够充分模拟沥青路面上车轮行驶的实际情况，在用于试验研究时，还可以改变温度、荷载、试件厚度、尺寸、成型条件等等，以模拟路面的实际情况，搞清楚各种因素变化对车辙变形的影响。
目前，世界上广泛采用的是室内小型往复式车辙试验机进行沥青混合料抗车辙性能试验，在进行车辙试验时，可观察到轮辙形成的全过程。
1车辙试验方法及试验原理我国的车辙试验试验时采用300mm×300mm×50mm的车辙试模，按试验规程的标准方法用轮碾机成型。
