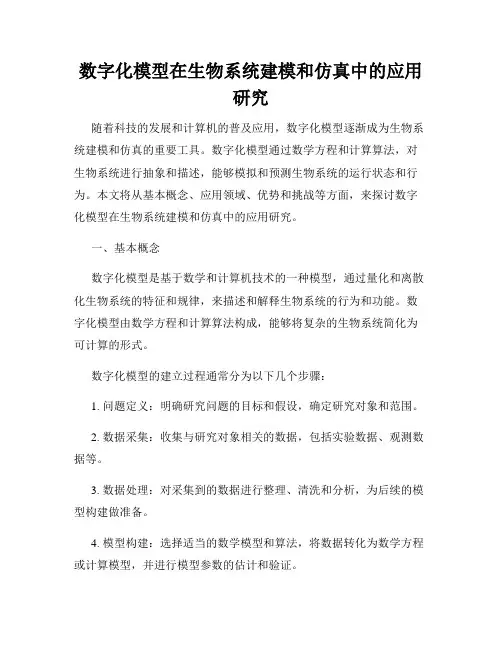

数字化模型在生物系统建模和仿真中的应用研究
数字化模型在生物系统建模和仿真中的应用研究随着科技的发展和计算机的普及应用，数字化模型逐渐成为生物系统建模和仿真的重要工具。
数字化模型通过数学方程和计算算法，对生物系统进行抽象和描述，能够模拟和预测生物系统的运行状态和行为。
本文将从基本概念、应用领域、优势和挑战等方面，来探讨数字化模型在生物系统建模和仿真中的应用研究。
一、基本概念数字化模型是基于数学和计算机技术的一种模型，通过量化和离散化生物系统的特征和规律，来描述和解释生物系统的行为和功能。
数字化模型由数学方程和计算算法构成，能够将复杂的生物系统简化为可计算的形式。
数字化模型的建立过程通常分为以下几个步骤：1. 问题定义：明确研究问题的目标和假设，确定研究对象和范围。
2. 数据采集：收集与研究对象相关的数据，包括实验数据、观测数据等。
3. 数据处理：对采集到的数据进行整理、清洗和分析，为后续的模型构建做准备。
4. 模型构建：选择适当的数学模型和算法，将数据转化为数学方程或计算模型，并进行模型参数的估计和验证。
5. 模拟和预测：通过模型进行仿真和预测，得到生物系统的运行状态和行为。
6. 结果分析：对模拟和预测的结果进行分析和解释，评估模型的准确性和可靠性。
二、应用领域数字化模型在生物系统建模和仿真中广泛应用于多个领域，包括生物医学、生态学、农业等。
以下是一些常见的应用领域的具体案例：1. 生物医学：数字化模型可以用于研究人体各个器官和系统的功能和疾病机制。
例如，心脏数字化模型可以对心脏的电活动和心脏病的发生机制进行研究，为临床诊断和治疗提供支持。
2. 生态学：数字化模型可以用于分析和预测生态系统的演变和生物多样性的变化。
例如，气候模型可以模拟未来气候变化对生态系统的影响，为环境保护和资源管理提供决策依据。
3. 农业：数字化模型可以用于农作物的生长和产量预测。
例如，作物生长模型可以根据气象数据和土壤信息，预测不同条件下的农作物产量，为农业生产提供指导。

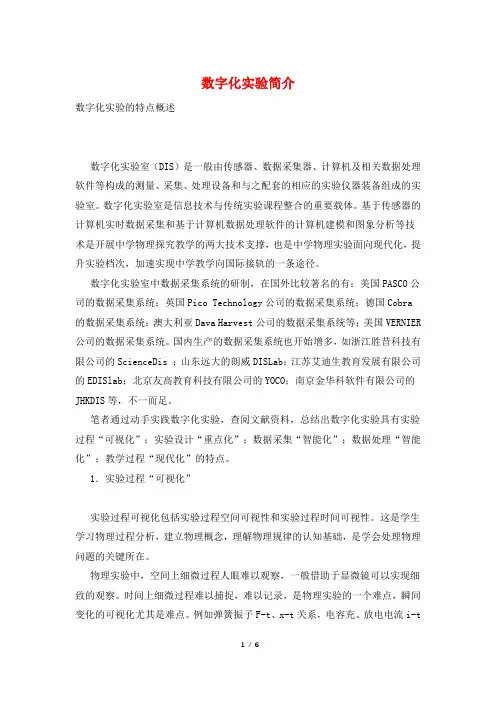

数字化实验简介
数字化实验简介数字化实验的特点概述数字化实验室（DIS）是一般由传感器、数据采集器、计算机及相关数据处理软件等构成的测量、采集、处理设备和与之配套的相应的实验仪器装备组成的实验室。
数字化实验室是信息技术与传统实验课程整合的重要载体。
基于传感器的计算机实时数据采集和基于计算机数据处理软件的计算机建模和图象分析等技术是开展中学物理探究教学的两大技术支撑，也是中学物理实验面向现代化，提升实验档次，加速实现中学教学向国际接轨的一条途径。
数字化实验室中数据采集系统的研制，在国外比较著名的有：美国PASCO公司的数据采集系统；英国Pico Technology公司的数据采集系统；德国Cobra 的数据采集系统；澳大利亚Dava Harvest公司的数据采集系统等；美国VERNIER 公司的数据采集系统。
国内生产的数据采集系统也开始增多，如浙江胜昔科技有限公司的ScienceDis ；山东远大的朗威DISLab；江苏艾迪生教育发展有限公司的EDISlab；北京友高教育科技有限公司的YOCO；南京金华科软件有限公司的JHKDIS等，不一而足。
笔者通过动手实践数字化实验，查阅文献资料，总结出数字化实验具有实验过程“可视化”；实验设计“重点化”；数据采集“智能化”；数据处理“智能化”；教学过程“现代化”的特点。
1．实验过程“可视化”实验过程可视化包括实验过程空间可视性和实验过程时间可视性。
这是学生学习物理过程分析，建立物理概念，理解物理规律的认知基础，是学会处理物理问题的关键所在。
物理实验中，空间上细微过程人眼难以观察，一般借助于显微镜可以实现细致的观察。
时间上细微过程难以捕捉，难以记录，是物理实验的一个难点，瞬间变化的可视化尤其是难点。
例如弹簧振子F-t、x-t关系，电容充、放电电流i-t关系，碰撞过程研究等等，这类实验以往一般只能定性讲述，或者用多媒体软件进行模拟演示。
怎样突破这个难点呢？传统的实验仪器由于人眼观察与手工记录的断续性，确实难解决这个问题。

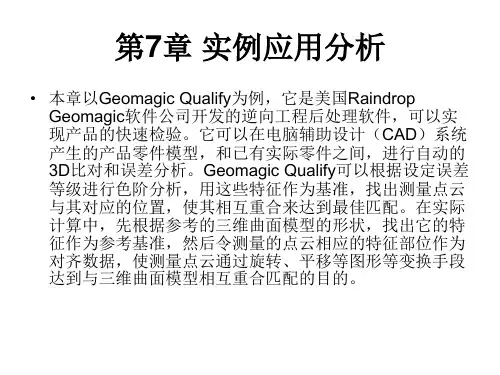

三维数字化建模(实例应用分析)
7.1基于近景摄影测量和结构光测量的测量方 法
• 7.1.3近景摄影测量系统的组成及程序界面 • 2 程序界面 • （1）程序主界面的开发，实现多窗口界面
和多模式切换，包括测量模式和对比模式； • （2）基于OPENGL程序的界面开发，包
括三维图形显示、平移、旋转、缩放、选 定、图片预定向及绑定调整、相机位置显 示等功能； • （3）jpg等格式图像的显示插件，包括二 维图像的显示、任意点中心缩放、选取、 平移、椭圆中心彩色显示、距离测量模块 和编号显示等功能； • （4）实现数模和点云数据的“3-2-1”对齐 功能，可以实现坐标系的任意转换，实现 测量数据与数模的对比，并用彩色图显示 出来。
7.2.5某汽车后地板纵梁成形回弹值及其精度 评价
• 汽车产品的成形回弹和精度评价，存在经验性强、 过程复杂、具有多解性的特点，由于汽车结构件 在外观质量、制造精度、生产成本和生命周期等 方面要求较高、难度较大、影响因素较多，对其 进行定性评价一般只能依靠现场工人和技术人员 的经验和主观判断，难以实现量化。为了公正、 客观、全面、合理、系统的保证评价结果，需要 针对板料成形的过程和工件几何特征的特点，构 建合理的评价体系，通过对各种可行方案进行详 尽的分析和探讨，求解出最佳的评价方案和评价 指标。
7.2.5某汽车后地板纵梁成形回弹值及其精度 评价
• 因此在构建评价指标和评价体系时，需要 遵循以下几点
• （1）系统性与慎密性相结合。 • （2）可实现性和类比性。 • （3）定性和定量相结合。
7.2.5某汽车后地板纵梁成形回弹值及其精度 评价
• 循上述三点，近景摄影测量系统和面扫描系统相结合的方 法可以应用于某型号汽车的后地板纵梁（500 mm×300 mm×100 mm）的精度评价提高测量精度，避免因单独 使用面扫描系统引起的点云累计误差。而且，两者结合可 以实现点云的自动匹配，降低工人的劳动强度。编码点放 置在测量物体的表面，物体的全局坐标通过多摄站拍摄获 得。在输入的非编码点云矩阵基础上，面扫描系统能够扫 描点云并自动实现点云匹配，通过坐标变换，最终的点云 群使用XJTUOM进行处理，经降噪、抽稀、光顺，合并得 到一幅点云。该点云具有工件外表面的所有几何特征，承 载了所有的几何信息
通信系统仿真实验报告-模拟信源数字化的建模与仿真
实验一模拟信源数字化的建模与仿真一．实验目的：1、掌握MATLAB语言的基本命令、基本运算、函数等基本知识；2、掌握MATLAB语言的程序设计流程和方法；3、掌握模拟信源数字化的建模与仿真方法。
二．实验内容及步骤：1、编写MATLAB函数文件仿真实现模拟信号的抽样过程；1）单频正弦波模拟信号的抽样实现。
要求输入信号的幅度A、频率F和相位P可变；要求仿真时间从0到2/F，抽样频率分别为Fs=F、Fs=2F、Fs=20F；要求给出相应抽样信号samp11、samp12、samp13的波形图。
2）多频正弦波合成模拟信号的抽样实现。
要求输入信号为幅度A1、频率F1、相位P1的正弦波和幅度A2、频率F2、相位P2的正弦波的叠加；要求仿真时间从0到2/min（F1，F2），抽样频率为Fs=max(F1,F2)、Fs=2*max(F1,F2)、Fs=20*max(F1,F2)；要求给出相应抽样信号samp21、samp22、samp23的波形图。
2、编写MATLAB程序仿真实现模拟信号的量化过程；1）单频正弦波模拟信号均匀量化的实现。
要求对抽样信号sampl3归一化后再进行均匀量化；要求量化电平数D可变；要求输出信号为平顶正弦波；要求给出量化序号indx1，给出量化输出信号quant1的波形图，并与抽样信号samp13画在同一图形窗口中进行波形比较。
2）改变量化电平数，分析它和量化误差的关系，并给出仿真图；3）多频正弦波合成模拟信号均匀量化的实现。
要求对抽样信号samp23归一化后再进行均匀量化；要求量化电平数D可变；要求输出信号为平顶正弦波；要求给出量化序号indx2，给出量化输出信号quant2的波形图，并与抽样信号samp23画在同一图形窗口中进行波形比较。
4）要求对抽样信号sampl3归一化后再分别进行满足A律和u律压缩的非均匀量化；要求压缩参数a、u可变；要求量化电平数D可变；要求输出信号为平顶正弦波；要求给出量化输出信号quant11和quant12的波形图，并与抽样信号samp13画在同一图形窗口中进行波形比较。

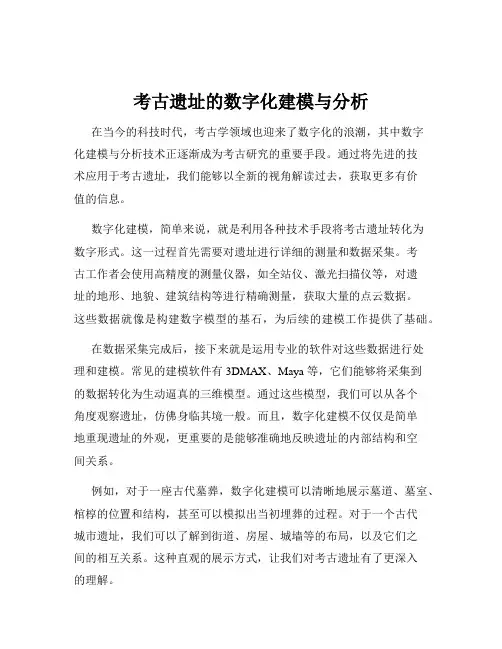

考古遗址的数字化建模与分析
考古遗址的数字化建模与分析在当今的科技时代，考古学领域也迎来了数字化的浪潮，其中数字化建模与分析技术正逐渐成为考古研究的重要手段。
通过将先进的技术应用于考古遗址，我们能够以全新的视角解读过去，获取更多有价值的信息。
数字化建模，简单来说，就是利用各种技术手段将考古遗址转化为数字形式。
这一过程首先需要对遗址进行详细的测量和数据采集。
考古工作者会使用高精度的测量仪器，如全站仪、激光扫描仪等，对遗址的地形、地貌、建筑结构等进行精确测量，获取大量的点云数据。
这些数据就像是构建数字模型的基石，为后续的建模工作提供了基础。
在数据采集完成后，接下来就是运用专业的软件对这些数据进行处理和建模。
常见的建模软件有 3DMAX、Maya 等，它们能够将采集到的数据转化为生动逼真的三维模型。
通过这些模型，我们可以从各个角度观察遗址，仿佛身临其境一般。
而且，数字化建模不仅仅是简单地重现遗址的外观，更重要的是能够准确地反映遗址的内部结构和空间关系。
例如，对于一座古代墓葬，数字化建模可以清晰地展示墓道、墓室、棺椁的位置和结构，甚至可以模拟出当初埋葬的过程。
对于一个古代城市遗址，我们可以了解到街道、房屋、城墙等的布局，以及它们之间的相互关系。
这种直观的展示方式，让我们对考古遗址有了更深入的理解。
数字化分析则是在建模的基础上，对遗址的各种信息进行深入挖掘和研究。
通过对数字模型的测量、计算和分析，我们可以获取许多传统考古方法难以得到的信息。
比如，通过分析遗址的空间布局，可以了解当时人们的生活方式和社会组织结构。
一个城市中商业区、居民区、宗教区的分布，能够反映出当时的经济活动、社会等级和宗教信仰。
通过对建筑结构的分析，可以推断出当时的建筑技术和工艺水平。
例如，观察房屋的梁柱结构、屋顶形式，可以了解当时的建筑材料和施工方法。
此外，数字化分析还可以对遗址的年代进行更精确的判断。
利用现代的测年技术，结合数字模型中的地层信息和出土文物的分布，能够建立起更准确的年代序列。
数字化学习环境中的学生学习行为分析与建模
数字化学习环境中的学生学习行为分析与建模一、引言随着数字技术的发展和普及，数字化学习环境在教育领域中扮演着越来越重要的角色。
数字化学习环境利用计算机和网络技术为学生提供了多样化、个性化的学习体验，同时也为教师提供了更多的教学资源和工具。
然而，数字化学习环境中的学生学习行为具有较高的复杂性，需要深入研究和分析。
二、学生学习行为的特点数字化学习环境中学生学习行为的特点包括以下几个方面：1. 多样性：学生在数字化学习环境中的学习行为十分多样化，包括阅读、观看、听讲、交流等多种形式。
2. 敏感性：学生的学习行为往往受到外界环境和个人因素的影响，如学习目标、学习资源的质量等。
3. 动态性：学生的学习行为具有变化的特点，其行为模式可能受到不同学科、不同阶段和不同任务的影响。
三、学生学习行为分析的方法数字化学习环境中，通过对学生学习行为的分析，可以为教师提供指导学生学习的依据，为学校和教育部门提供调整教学策略和制定政策的依据。
下面介绍几种常用的学生学习行为分析方法：1. 数据挖掘：通过对学生在数字化学习环境中的学习行为数据进行挖掘和分析，可以发现学生学习的规律和趋势，为教师提供个性化教学建议。
2. 虚拟实验：通过虚拟实验平台模拟真实学习情境，记录学生的学习行为，从而分析学生的学习策略和认知过程。
3. 问卷调查：利用问卷调查方法，向学生提供关于其学习行为的问题，通过学生的回答分析学生的学习动机、学习策略等方面的差异。
四、学生学习行为建模的意义学生学习行为建模是对学生学习行为进行抽象和总结，以制定有效的教学策略和个性化学习方案。
学生学习行为建模的意义包括以下几个方面：1. 教学决策支持：学生学习行为建模可以为教师提供学生学习的规律和趋势，为教师在教学决策上提供支持，让教师更好地了解学生的需求和问题。
2. 个性化学习：通过学生学习行为建模，可以为每个学生量身定制学习计划和学习资源，提高学习效果和满足学生个性化需求。
智能制造中的数字化设计和仿真技术研究
智能制造中的数字化设计和仿真技术研究智能制造是现代制造业的一个趋势，它利用信息技术和自动化技术实现全生命周期的智能化、网络化、数字化、柔性化的生产过程，从而提高生产效率、降低成本、提高产品质量。
在智能制造中，数字化设计和仿真技术是至关重要的。
数字化设计技术是将设计信息以数字形式表达和处理的过程。
它使产品的设计过程更为高效、规范和全面。
数字化设计技术使设计人员可以利用先进的软件工具快速实现产品的构思、造型和分析，并在设计过程中进行虚拟的实验和测试。
数字化设计技术还可以将设计信息与制造信息进行无缝集成，从而实现设计-制造-服务的一体化。
数字化设计技术将制造过程中的产品设计与数字化工具相结合，为智能制造的实现奠定了基础。
在数字化设计中，主要涉及到几何建模、特征建模和装配建模等方面。
几何建模是指将产品的实际形态转换为数学模型的过程，特征建模是指将产品的功能、工艺和质量等属性转换为能够进行数字化运算的形式，装配建模是指将多个零部件组合成为一个完整的产品的过程。
与数字化设计相比，仿真技术更加重视对制造过程的模拟和优化。
仿真技术是指在计算机上对某一系统或过程进行模拟和测试的技术。
在智能制造中，仿真技术可以用于产品设计、工艺设计、物流设计和装备设计等方面。
它可以模拟制造过程中的生产环境、设备和物流状态，以及产品在使用过程中的工作条件和使用情况，从而预测制造系统的性能和瓶颈。
数字化仿真技术已经广泛应用于汽车、航空航天、电子电器、机械制造等领域。
通过仿真技术，可以预测产品在使用过程中的寿命、疲劳和损坏等情况，为产品的维护和升级提供决策依据。
在自动化生产线上，仿真技术可以有效提高设备的利用率和生产效率。
在过程控制方面，仿真技术可以帮助企业优化生产过程，降低生产成本和风险。
智能制造中的数字化设计和仿真技术的发展将极大地改变传统制造业的面貌。
它不仅可以提高制造业的自动化程度和生产效率，还可以优化产品的设计和生产过程，提高产品的品质和竞争力。
数字化隧道三维建模分析
窿莲建 霰
Ｔｕ ｎ ｎ ｅ ｌ Ｃｏ ｎ ｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎ
Ｖ０ １ ． ３ ３ Ｎｏ ． ２ Ｆｅ ｂ ． ２ Ｏ１ ３
数 字 化 隧 道 三 维 建 模 分 析
宋 仪 ， 郭年根 ， 李俊波 ，李凤 蓉 ， 万和 平
ｐ ｒ ｏ ｐｏ ｓ ｅ ｄ． Ｋｅ ｙ ｗｏ ｒ ｄ ｓ：ｔ ｕ ｎ ｎ ｅ ｌ ｍｏ ｄｅ ｌ ｉ ｎ ｇ； ｄ ｉ ｇ ｉ ｔ ａ ｌ ｔ ｕ ｎｎ ｅ ｌ ；３ Ｄ ｄ ｅ ｓ ｉ ｇ ｎ
０ 引 言
近年来 ， 随着 我 国铁路 工程建 设 的大规模 开 展 ， 利
理 、 三维地 图 等领 域 有一 定程 度 的应 用 ， 其方 法 多 是采用航测 、 激光扫描 、 数 字三维 照像等技术 ， 对 已经 建 成 的道路 、 桥梁、 建筑 物等进行 扫描 ， 得到 目标 的外形 信 息， 并形成数字化 三维模型 。这种 方法 只适用 于 已经 建
（ １ ． 中铁隧道勘测设计院有限公司， 天津 ３ ０ ０ １ ３ ３ ； ２ ．铁道部信息技术中心， 北京 １ ０ ０ ８ ４ ４ ； ３ ． 立得 空 间信 息技 术发展 有 限公 司 ，湖北 武 汉 ４ ３ ０ ０ ７ ４ ）
摘 要 ：为解决 既有 隧道数字化三维建模 的难题 ， 提出利用构件模 型库组装 隧道 的技 术路线 。整 理 出隧道构件模 型库 的分 类 ， 并完 成各类构件模型的参数设计 工作 ； 提 出由构件搭建三维隧道模型 的具体步骤并将其 固化为 ６个功能组 ， 分析 出每个 功能组 的作 用 、
２ ．Ｉ ｎ ｆ ｏ ｒ ｍ ａ ｔ ｉ ｏ ｎ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ Ｃ ｅ ｎ ｔ ｅ ｒ ｏ ｆ ｎ ， ） ， ｆ ｏ Ｒ ａ ｉ ｌ ｗ ａ ｙ ｓ ， Ｂ ｅ ｉ ｊ ｉ ｎ ｇ １ ０ ０ ８ ４ ４ ，Ｃ ｈ ｉ ｎ ａ ；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三数字化建模分析实验
一、试验目的
1、通过实验了解数字化建模分析的过程和应该注意的问题。
2、了解COPYCAD软件在点云处理中的应用和基本操作方法。
二、实验设备
电脑一台（较高配置，已安装COPYCAD软件）
三、相关知识
1、逆向工程技术
逆向工程技术一般是通过三坐标测量机或激光扫描机等数据采集设备获取复杂零件的三维数据点，进而利用逆向软件对数据点处理，实现由点、线、面的CAD三维模型设计。
由此可见，逆向工程是一项实用性，综合性很强的技术，它已经广泛应用到新产品的开发、旧零件的还原和产品的检测中，它不仅还原实物原型，而且还能在此基础上进行设计修改，制造出新产品。
逆向工程技术与NC加工技术和快速成型技术相结合，能使企业产品开、研制周期大大缩短，为新产品进入市场创造了先机，为企业带来巨大的经济效益，所以逆向工程技术深受制造业的青睐。
逆向工程基本流程如下图：
在实际设计中，目前存在的逆向工程软件还存在着其较大的局限性。
在机械设计领域中，集中表现为软件智能化低；点云数据的处理方面功能弱；建模过程主要依靠人工干预，设计精度不够高；集成化程度低等问题。
在具体工程设计中，一般采用几种软件配套使用、取长补短的方式。
应尽量选择一些扫描质量比较好的点或线，对其进行拟合。
2、COPYCAD软件
CopyCAD 是由英国 DELCAM 公司出品的逆向工
程系统软件,该软件提供了一种能从数字化数
据产生CAD表面的综合工具，接受三座标测量
机、探测仪和激光扫描器所测到的数据，简易
的用户界面使用户在最短的时间内掌握其功能
和操作。
CopyCAD用户可以快速编辑数字化数据，
并能做出高质量、复杂的表面。
该软件能完全
控制表面边界的选择，自动形成符合规定公差
的平滑、多面块曲面，还能保证相邻表面之间
相切的连续性。
C O P Y C A D应用领域
•从已有产品零件快速制造模具
•快速从扫描模型得到加工模型
•少量时间进行局部修改
• 快速进行工艺补充部分设计
• 扫描数据与CAD模型误差比较
• 在产品上添加浮雕图案
•快速成型
C O P Y C A D主要功能
(1)数字化点数据输入：可接受DUCT图形和三角模型文件、CNC坐标测量机床、分隔的ASCII码和NC文件、激光扫描器－三维扫描器和SCANTRON 等多种数据输入格式。
(2)点操作：能够进行相加、相减、删除、移动以及点的隐藏和标记等点编辑；能够为测量探针大小对模型的三维偏置进行补偿；能够对平面、多边形或其它模型进行模型裁剪。
（3）三角测量：在用户定义的公差和选项内的数字化模型三角测量。
(4)曲面构造：通过在三角测量模型上跟踪直线产生多样化曲面。
(5)曲面错误检查：比较曲面与数字化点数据；报告最大限、中间值和标准值的错误背离；错误图形形象地显示变化。
(6)输出：IGES，CADDS4X ，STL ，ASCII 码，三角模型和曲面
四、实验步骤及过程
１、启动 CopyCAD后，首先装载数据化数据文件。
选取文件 - 范例菜单选项。
从对话视窗中选取文件
alloy.asc，然后点取打开。
此文件包含点数据，其模型显现在视窗屏幕上，查
看方向为Z轴方向，为此我们改变查看方向，以更
清晰地查看模型。
然后在主工具栏中点取编辑点图
标，于是屏幕左边出现编辑点工具栏。
通过点编辑功能，整理删除离散的噪音点。
经过与处理后的点云数据文件如下图。
２、进行点云的三角形化：点取三角形化向导图标，几秒钟后屏幕上显示出三角形化向导第一步对话
方框。
根据向导提示，分别进行一下选
择和输入，数字化方法→数字化测头直
径→侧头基准点→使用的扫描方法→
扫描策略→最小数字化行距→最大数
字化行距→三角化网格尺寸→三角化
公差→检查游离点后完成。
三角形化结
果如右图（为形象表示，三角形被阴影
化）。
３、剪裁整理模型：在数据采集过程中，
不可避免地会扫描许多多余的点，这些点
需要经过点编辑反复处理。
在形成三角形
以后，通过剪裁模型的功能和其他编辑及
公差处理功能对模型进一步处理。
整理后
的三角模型如右图。
４、产生曲面：
通过边界产生构造线，从主工具栏中点取产
生构造线图标，勾取拟合曲线；通过扫描
线产生构造线，点击主工具栏中的编辑扫描
线图标，这样可在模型上选取扫描线，通过扫描线来构造产生曲面的构造线，然后通
过导向点和构造线产生局部曲面；重复产生
各部分曲面，产生模型的曲面整体。
完成后
的曲面模型如右图。
５、模型输出
从菜单中选取文件 – 保存为 – 三角形模型 – STL 和文件 – 保存为 – 曲面 – IGES 供输出到快速成型机和其它应用程序中使用。
五、 实验报告
１、 简单叙述逆向工程的基本过程和应当注意的问题。
简要说明通过Copycad 软件建模基本方法。
