新风机组控制方案
新风机组的控制原理及说明
1#打印字体大小: t T发表于 2006-6-2 15:39 | 只看该作者新风机组的控制原理及说明新风, 原理, 机组设备配套表：位号名称设备型号说明品牌T1 开关风阀执行器AM24 1-0V AC 2-L1 3-L2 ：18NM BELIMOV1 房间温度传感器SRA-TN10 热敏电阻NTC10K输入VECTOR△P1微压差变送器Ms321 0~10VDC 100Pa Dwyell M1 24V变压器AER-220-50 AC24V 2A线性变压器VECTOR U1 PI控制器TCY-T0121 双PI回路智能控制器VECTORTC1 风机盘管控制器TLC-FC-S 4DO，AC230，2A；2管制系统VECTOR实现以下功能：1, 当FP防冻开关报警时，关闭风机, 热水阀全开，关闭新风阀，点亮防冻报警灯。
2, 根据送风温度T1和送风温度设定点，自动调整冷热水阀M1,实现恒温送风自动调节。
3, 过滤器报警输入，点亮过滤器报警灯。
4, 送风机和新风阀连锁控制：开机时，先开风阀，后开风机；关机时，先关风机，后关风阀。
5, 定时功能：自动定时开机，关机。
共有4个时间定时程序，可以实现16个设置点定时控制。
6, 通过显示终端可以显示数据和显示报警信息。
用户可以修改温度设定点。
关于防火阀原理和功能的介绍日期：2010-4-12 字体：【大中小】防火阀的结构和工作原理防火阀的结构主要由阀体和执行机构组成。
阀体由壳体、法兰、叶片及叶片联动机构等组成。
执行机构由外壳、叶片调节机构、离合器、温度熔断器等组成。
防火阀的执行机构是通过金属易熔片和离合器机构来控制叶片的转动。
当管道内所输送的气体温度达到易熔金属片的熔化温度时，易熔片熔断，其芯轴上的压缩弹簧和弹簧销钉迅速打下离合器垫板，这时，离合器和叶片调节机构脱开，由于阀体上装有两个扭转弹簧，使叶片受到扭力而发生转动。
由此可见，防火阀的执行机构采用机械传动原理，不需电、气及其它能源，因而可保证在任何情况下均能起到防火作用。

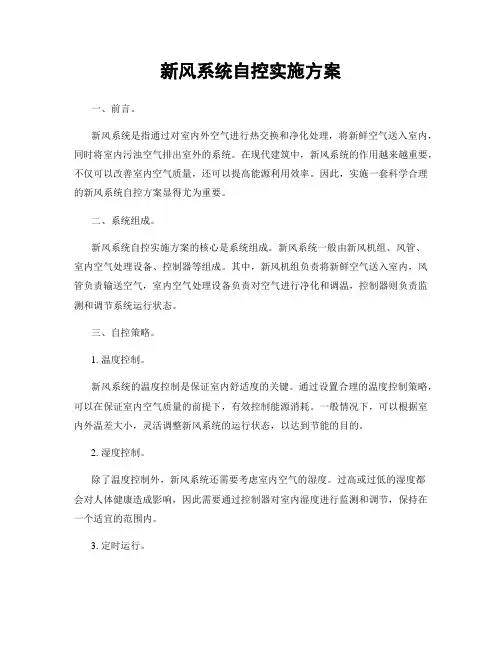

新风系统自控实施方案
新风系统自控实施方案一、前言。
新风系统是指通过对室内外空气进行热交换和净化处理，将新鲜空气送入室内，同时将室内污浊空气排出室外的系统。
在现代建筑中，新风系统的作用越来越重要，不仅可以改善室内空气质量，还可以提高能源利用效率。
因此，实施一套科学合理的新风系统自控方案显得尤为重要。
二、系统组成。
新风系统自控实施方案的核心是系统组成。
新风系统一般由新风机组、风管、室内空气处理设备、控制器等组成。
其中，新风机组负责将新鲜空气送入室内，风管负责输送空气，室内空气处理设备负责对空气进行净化和调温，控制器则负责监测和调节系统运行状态。
三、自控策略。
1. 温度控制。
新风系统的温度控制是保证室内舒适度的关键。
通过设置合理的温度控制策略，可以在保证室内空气质量的前提下，有效控制能源消耗。
一般情况下，可以根据室内外温差大小，灵活调整新风系统的运行状态，以达到节能的目的。
2. 湿度控制。
除了温度控制外，新风系统还需要考虑室内空气的湿度。
过高或过低的湿度都会对人体健康造成影响，因此需要通过控制器对室内湿度进行监测和调节，保持在一个适宜的范围内。
3. 定时运行。
合理的定时运行策略可以根据室内外空气质量和人员活动情况，灵活控制新风系统的运行时间和风量，以达到节能和保证室内空气质量的双重目的。
四、实施方案。
在实施新风系统自控方案时，需要根据具体的建筑结构和使用需求，综合考虑系统组成、自控策略等因素，制定科学合理的实施方案。
在方案实施过程中，需要充分考虑系统的稳定性、可靠性和可维护性，确保系统长期稳定运行。
五、总结。
新风系统自控实施方案的制定和实施对于提高室内空气质量、节能减排具有重要意义。
通过科学合理的系统组成和自控策略，可以实现新风系统的高效运行，为人们提供一个舒适、健康的室内环境。
因此，建筑设计和运营管理者应当重视新风系统自控方案的制定和实施，以推动建筑行业的可持续发展。
六、参考文献。
1.《建筑新风系统设计手册》。
2.《新风系统自控技术应用与实践》。
新风系统解决方案
新风系统解决方案新风系统是由风机、进风口、排风口及各种管道和接头组成.安装在吊顶内的风机通过管道与一系列的排风口相连,风机启动,室内受污染的空气经排风口及风机排往室外，使室内形成负压，室外新鲜空气便经安装在窗框上方（窗框与墙体之间）的进风口进入室内，从而使室内人员可呼吸到高品质的新鲜空气.1、采用新风系统的好处1)不用开窗也能享受大自然的新鲜空气；2）避免“空调病”；3）避免室内家具、衣物发霉；4）清除室内装饰后长期缓释的有害气体,利于人体健康；5）调节室内湿度，节省取暖费用；6）有效排除室内各种细菌、病毒.2、新风系统原理新风系统是根据在密闭的室内一侧用专用设备向室内送新风，再从另一侧由专用设备向室外排出，则在室内会形成“新风流动场”的原理，从而满足室内新风换气的需要。
实施方案是：采用高压头、大流量小功率直流高速无刷电机带动离心风机、依靠机械强力由一侧向室内送风，由另一侧用专门设计的排风新风机向室外排出的方式强迫在系统内形成新风流动场。
在送风的同时对进入室内的空气进新风过滤、灭毒、杀菌、增氧、预热（冬天）。
排风经过主机时与新风进行热回收交换,回收大部分能量通过新风送回室内.借用大范围形成洁净空间的方案，保证进入室内的空气是洁净的。
以此达到室内空气净化环境的目的。
3、新风系统的优点a.独立排风管形式——节省了竖井风道占用的室内空间，户间相互影响小。
b.顶部不设排风机,公用竖向排风道形式——易发生回流和泄流现象。
c。
顶部设排风机，公用竖向排风道形式1）每户都在厨房或卫生间设置排风机，排风机出口接公用竖向排风道；2)每户都不设置排风机,厨房和卫生间排风出口接公用竖向排风道.4、新风系统的历史在北欧斯堪的那维亚地区在讲究质量和能源节约的国家里,中央新风系统（VMC）存在至今已有50年历史了。
70年代西班牙90%以上的新建住宅中装用VMC系统。
1989年美国ASHRAE制定了“室内空气品质通风规范"。
空调自控方案
空调（JK1-1系统）自控原理方案一、正常生产模式1.空调机组新风电动阀XF-01正常开度开启(调试时确定)。
2.回风电动阀 JH-001~JH-006开启，送风电动阀JS-001~JS-007开启，AHU以正常生产模式频率(调试时确定)运行。
3.消毒排风机组在停机状态，电动阀XD-01常闭。
二、臭氧消毒模式：A、正常生产模式→消毒模式1.AHU机组新风电动阀XF-01关闭（或很小开度，保证洁净区正压风量）。
2.AHU机组降频率运行，回风电动阀JH-001~JH-006和送风电动阀JS-001~JS-007保持开启，风机频率值由调试时确定。
3.臭氧发生器工作，开始消毒，保持在规定消毒浓度下运行。
B、消毒模式→消毒排风模式1.达到规定的消毒时间(消毒时间由消毒验证的结果确定)时，臭氧发生器停止工作，消毒结束，HVAC系统切换至消毒排风模式。
2.AHU机组新风电动阀XF-01开启至全开状态，回风电动阀JH-001关闭，机组以合适频率运行。
3.消毒排风机组电动阀XD-01开启，消毒排风机组运行开始置换排风。
4.消毒空气浓度下降至规定值或到达规定时间（由相应的验证结果确定）后，可以切换至正常生产模式。
备注：校核新风管尺寸（包括新风口）与消毒排风能力匹配。
C、消毒排风模式→正常生产模式1.开启回风电动阀JH-001。
2.消毒排风风机降频工作，至停机。
3.关闭消毒排风机电动阀XD-01。
4.新风电动阀调XF-01整至合适开度。
5.AHU机组调整频率等参数，进入正常生产模式。
三、甲醛消毒模式A、正常生产模式→消毒模式1．调节洁净室的温度在24--40℃,湿度在65%以上。
2．AHU机组停止、排风机停止。
3．工作人员在洁区房间放置甲醛消毒设备，开始消毒；甲醛扩散30min后，AHU机组在相应频率（频率值由调试时确定）运行30min 后停止，进行房间的熏蒸消毒。
4．熏蒸消毒达到规定时间（熏蒸时间由甲醛熏蒸消毒验证的结果确定）后，HVAC系统切换至消毒排风模式。

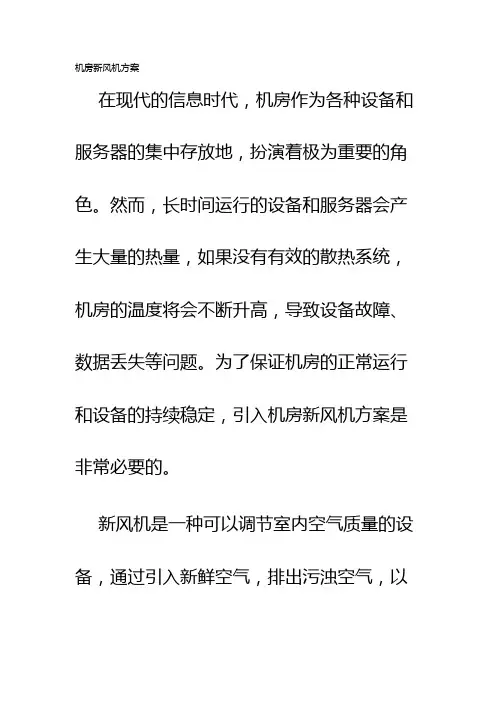

机房新风机方案
机房新风机方案在现代的信息时代，机房作为各种设备和服务器的集中存放地，扮演着极为重要的角色。
然而，长时间运行的设备和服务器会产生大量的热量，如果没有有效的散热系统，机房的温度将会不断升高，导致设备故障、数据丢失等问题。
为了保证机房的正常运行和设备的持续稳定，引入机房新风机方案是非常必要的。
新风机是一种可以调节室内空气质量的设备，通过引入新鲜空气，排出污浊空气，以保持机房内部的舒适度和稳定性。
机房新风机方案有效地解决了机房内部高温、潮湿等问题，并具有以下几个主要优势：1. 散热效果好：机房内部设备的长时间运行会产生大量的热量，通过安装新风机，可以快速将机房内的热气排出，降低机房温度，确保设备的正常运行。
2. 节能环保：新风机采用先进的节能设计，能够有效地利用室外新鲜空气，减少对空调的依赖，节省能源的同时还能降低碳排放，符合环保的要求。
3. 高效过滤：新风机内置高效过滤器，能够有效去除室外空气中的颗粒物、细菌和有害物质，保证机房内的空气质量，提供一个健康舒适的工作环境。
4. 智能控制：新风机配备智能控制系统，可以根据机房内部的温度、湿度、CO2浓度等参数进行自动调节，保持机房内空气的稳定性和可控性，提高设备的工作效率。
针对机房新风机方案的实施，以下是一些建议和步骤：1. 了解机房需求：在选择适合的新风机方案之前，需要对机房的规模、温度、湿度等参数有一个全面的了解。
这样可以根据实际情况选择合适的新风机型号和数量。
2. 设定合理的位置：新风机的位置应选择在机房内能够实现空气流通的区域，远离设备和服务器的排放口。
同时，在安装新风机时，需要考虑到维护和清洁的便利性。
3. 定期维护保养：新风机在长期使用过程中需要定期进行维护保养，包括清洗过滤器、检查电路和风机的运转情况等。
确保新风机的正常工作，延长使用寿命。
4. 监测和调控：利用智能控制系统监测机房内部的温度、湿度、CO2浓度等参数，并进行相应的调控。
保证机房内部空气的质量和稳定性，避免设备故障和数据丢失的风险。

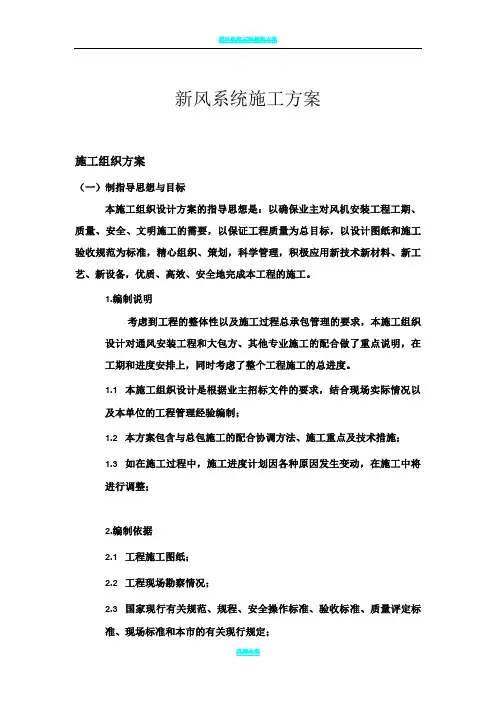

新风系统施工方案
新风系统施工方案施工组织方案（一）制指导思想与目标本施工组织设计方案的指导思想是：以确保业主对风机安装工程工期、质量、安全、文明施工的需要，以保证工程质量为总目标，以设计图纸和施工验收规范为标准，精心组织、策划，科学管理，积极应用新技术新材料、新工艺、新设备，优质、高效、安全地完成本工程的施工。
1.编制说明考虑到工程的整体性以及施工过程总承包管理的要求，本施工组织设计对通风安装工程和大包方、其他专业施工的配合做了重点说明，在工期和进度安排上，同时考虑了整个工程施工的总进度。
1.1 本施工组织设计是根据业主招标文件的要求，结合现场实际情况以及本单位的工程管理经验编制；1.2 本方案包含与总包施工的配合协调方法、施工重点及技术措施；1.3 如在施工过程中，施工进度计划因各种原因发生变动，在施工中将进行调整；2.编制依据2.1 工程施工图纸；2.2 工程现场勘察情况；2.3 国家现行有关规范、规程、安全操作标准、验收标准、质量评定标准、现场标准和本市的有关现行规定；2.4 企业标准、企业管理制度、项目管理制度；2.5 以往类似工程项目的成功经验和技术；2.6 现有施工力量和技术装备情况；2.7 其他相关资料；以上规范和标准若有新版本颁布，将执行新版本，不足部分按国家现行规定执行：（二）工程概况1.施工准备1.1 技术准备1.1.1 组织图纸会审和深化施工组织设计。
施工图纸是施工的主要依据，队伍进厂在图纸收到后立即组织图纸会审，并形成会审记录，在此基础上做好施工组织设计的深化设计，编制各工序、工种的作业计划与工艺标准，落实半成品预制件加工场地和作业班组。
1.1.2 根据总体施工组织设计，结合分项工程特点编制出切实可行的分项工程的施工方案。
1.1.3 做好前期技术交底工作。
为了确保本工程的优质、高效、安全、低耗，在施工过程中，必须进行分级技术交底工作，交底的内容包括：安装基本要求、对质量要求的控制措施、各工种的作业计划与工艺标准交底，分项工程应注意安全生产、文明施工和周围的环境情况等，分级分项交底等，最后要落实到班组长和个人。
新风机组的控制原理及说明
新风机组的控制原理及说明一、新风机组的控制原理新风机组是指一种通过新风机将新鲜空气引入室内，同时排出污浊空气的设备。
新风机组的控制原理主要涉及以下几个方面：1.温湿度控制：新风机组可以通过控制新风的温湿度来满足室内的舒适需求。
通常情况下，新风机组会配备温湿度传感器，通过传感器测量到的室内温湿度信息反馈给主控系统，主控系统根据设定的温湿度范围来控制新风机组的运行。
当室内温湿度超过设定值时，新风机组会启动并吹出适宜温湿度的新风，直至室内温湿度达到设定值。
2.风量控制：新风机组的风量控制是指根据建筑物的需求，控制新风机组的送风量。
通常情况下，新风机组会配备风量传感器，通过传感器测量到的送风量信息反馈给主控系统，主控系统根据设定的送风量范围来控制新风机组的运行。
当室内需要更多的新风时，主控系统会提高新风机组的送风量；当室内需要较少的新风时，主控系统会降低新风机组的送风量。
3.运行模式控制：新风机组通常有多种运行模式可供选择，比如手动模式、定时模式、传感器模式等。
在手动模式下，用户可以手动调节新风机组的运行状态；在定时模式下，用户可以设置新风机组的具体开启和关闭时间；在传感器模式下，新风机组会根据传感器测量到的室内环境信息来自动调整运行状态。
4.故障检测与保护：新风机组的控制系统还需要具备故障检测和保护功能，以确保设备的安全运行。
当新风机组发生故障时，比如风机损坏、传感器失效等，主控系统会及时检测到并采取相应的保护措施，比如停机报警、自动切换备用设备等。
二、新风机组的控制说明1.温湿度控制是新风机组的核心功能之一，通过控制新风的温湿度，可以提供舒适的室内环境。
温湿度传感器通常安装在室内空气流动的地方，它会不断监测室内的温湿度，并将测量值反馈给主控系统。
主控系统根据设定的温湿度范围来判断是否需要启动新风机组，并控制新风机组的运行状态，以达到室内温湿度的要求。
2.风量控制是新风机组的另一个重要功能，通过控制新风机组的送风量，可以满足不同建筑物的需求。
新风机组的控制
新风机组的控制新风机组控制包括：送风温度控制、送风相对湿度控制、防冻控制、CO2浓度控制以及各种联锁内容。
如果新风机组要考虑承担室内负荷（如直流式机组），则还要控制室内温度（或室内相对湿度）。
1. 送风温度控制送风温度控制即是指定出风温度控制，其适用条件通常是该新风机组是以满足室内卫生要求而不是负担室内负荷来使用的。
因此，在整个控制时间内，其送风温度以保持恒定值为原则。
由于冬、夏季对室内要求不同，因此冬、夏季送风温度应有不同的要求。
也即是说，新风机组定送风温度控制时，全年有两个控制值——冬季控制值和夏季控制值，因此必须考虑控制器冬、夏工况的转换问题。
送风温度控制时，通常是夏季控制冷盘管水量，冬季控制热盘管水量或蒸汽盘管的蒸汽流量。
为了管理方便，温度传感器一般设于该机组所在机房内的送风管上。
2. 室内温度控制对于一些直流式系统，新风不仅能使环境满足卫生标准，而且还可承担全部室内负荷。
由于室内负荷是变化的，这时采用控制送风温度的方式必然不能满足室内要求（有可能过热或过冷）。
因此必须对使用地点的温度进行控制。
由此可知，这时必须把温感器设于被控房间的典型区域。
由于直流系统通常设有排风系统，温感器设于排风管道并考虑一定的修正也是一种可行的办法。
除直流式系统外，新风机组通常是与风机盘管一起使用的。
在一些工程中，由于考虑种种原因（如风机盘管的除湿能力限制等），新风机组在设计时承担了部分室内负荷，这种做法对于设计状态时，新风机组按送风温度控制是不存在问题的。
但当室外气候变化而使得室内达到热平衡时（如过渡季的某些时间），如果继续控制送风温度，必然造成房间过冷（供冷水工况时）或过热（供热水工况时），这时应采用室内温度控制。
因此，这种情况下，从全年运行而言，应采用送风温度与室内温度的联合控制方式。
3. 相对湿度控制新风机组相对湿度控制的主要一点是选择湿度传感器的设置位置或者控制参数，这与其加湿源和控制方式有关。
（1）蒸汽加湿对于要求比较高的场所，应根据被控湿度的要求，自动调整蒸汽加湿量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新风机组控制方案
概述：新风控制系统，主要设备：风机7.5KW,风阀2套，过滤网2套，水阀1套，压差控制1套。
图示：
控制方式：
控制箱可以手动和自动控制方式，当手动启动时，可以手动按钮启动，自动模式可以从触摸屏内启动；触摸屏可以24小时定时操作。
控制逻辑：
1.启动时，先启动风阀执行器，当风阀执行器反馈信号过来后，启动风机，停止相反。
2.低温保护温度值可调，当低温保护启动时，停止风机，并且水阀100%打开，同时在屏上报警提示，直到手动或自动解除为止。
3.压差报警时，在触摸屏上提示，并声光提示需要更换或清洗过滤网。
