流动电流检测器
验电笔工作原理
验电笔工作原理验电笔是一种常见的电工工具，用于检测电路中是否有电流流动，以及电路中的导线是否带电。
其工作原理主要基于电磁感应和电流检测技术。
首先，我们来了解一下电磁感应的原理。
根据法拉第电磁感应定律，当导体在磁场中运动或磁场的强度发生变化时，就会在导体中产生感应电动势。
验电笔的探测头部分通常含有线圈或者电容，当这部分靠近带电体时，会受到带电体产生的电场或者磁场的影响，从而产生感应电动势。
其次，验电笔还采用了电流检测技术。
当验电笔的探测头部分接触到带电导线或者电路时，如果电路中有电流流动，就会通过探测头部分传导到验电笔内部的电路中。
验电笔内部的电路会对这个电流进行检测，并通过发光二极管或者蜂鸣器等装置发出相应的信号，以提示用户电路中是否带电。
综合上述两点，验电笔的工作原理可以总结为：当探测头部分接触到带电体或者带电导线时，通过电磁感应产生感应电动势，同时通过电流检测技术检测电路中的电流流动情况，最终通过发出光或者声音信号提示用户电路中是否带电。
在实际使用中，验电笔通常用于检测电路中的导线是否带电，以及检测电路开关、插座等设备是否正常工作。
用户只需将验电笔的探测头部分靠近待测物体，根据验电笔发出的光或者声音信号来判断电路的工作状态。
需要注意的是，验电笔只能检测交流电路，不能用于直流电路的检测。
在使用验电笔时，也需要注意一些安全事项。
首先，验电笔只能作为辅助工具来使用，不能代替正规的电路测试仪器。
其次，验电笔在使用前需要进行自检，确保其正常工作。
另外，在测试电路时，需要保持手部干燥，避免触及带电部分。
最后，在测试完毕后，需要将验电笔的探测头部分与待测物体分离，避免触电事故的发生。
总的来说，验电笔是一种便捷实用的电工工具，其工作原理基于电磁感应和电流检测技术。
通过感应电动势和电流检测，验电笔可以帮助用户快速准确地判断电路中是否带电，是电工维修和安全检测中不可或缺的工具之一。
用流动电流检测实现自适应双闭环全自动加药系统的分析应用_王淑霞
文章编号:1671-9662(2004)02-0037-04用流动电流检测实现自适应双闭环全自动加药系统的分析应用王淑霞,范保红(平顶山市自来水公司,河南平顶山467000)摘 要: 分析了用流动电流检测仪实现自适应双闭环全自动加药系统的控制过程,指出了在应用中应注意的问题。
关键词: 流动电流;检测;混凝效果;水处理系统;全自动加药系统中图分类号: TP216 文献标识码:A0 引言 我国地域辽阔,水源水质复杂多变,原水水质较许多西方发达国家恶劣得多。
水厂加药控制是净水工艺的关键,直接关系到制水质量和成本。
由于影响混凝的因素多,情况复杂,加之混凝过程沉淀时间太长,给自动加药的控制带来很大困难,许多自来水公司都采用人工投药的方式进行净水。
由于人为因素,很难控制矾药的投加量,造成水质不稳和矾药浪费,增加了制水成本。
所以科学的自动加药控制将会大大提高水厂的经济效益。
平顶山市第四水厂20m 3/d 给水工程应用流动电流检测仪(SCD 仪)实现双闭环全自动加药系统,实现了混凝的最优控制。
1 影响混凝效果的因素1.1 水的p H 值 p H 值的大小直接关系到选用药剂的种类、加药量和混凝沉淀效果。
由于水中H +和OH -参与混凝剂的水解反应,因此p H 值对混凝剂的水解速度、产物的存在形态与性能存在一定影响。
1.2 水温 混凝水解多是吸热反应,水温低时水解速度慢且不完全。
温度也影响混凝矾花形成的速度和结构。
低温时,絮体的形成缓慢,而且结构松散,颗粒细小;温度高时,易使高分子絮凝剂老化或分解生成不溶性物质,反而降低混凝效果。
1.3 水中粘土杂质 水中粘土杂质,粒径较小而均匀者,混凝效果较差。
另外,水中存在大量有机物能被粘土微粒吸附,使微粒具备了有机物的高度稳定性。
1.4 有机污染和其它物质 有机物改变了水中胶体的表面特性,产生胶体保护现象。
当有机物浓度较高时,电中和脱稳凝聚作用弱化,大大降低了凝聚效果。
另外,水中的盐类也能影响混凝效果。
灵敏电流计原理
灵敏电流计原理灵敏电流计是一种用于测量电流的仪器，它通过检测某种特定参数来测量电流，并将其转换为对应的数字信号。
它可以检测电流的变化，并将变化值转换为数字信号。
灵敏电流计的原理是，电流是一种由电子流动产生的电磁力，电子流动通过电阻产生热能，从而在电阻上产生电压，即传统的Ohm定律。
电流的大小取决于电阻的大小，因此可以通过测量电阻来测量电流。
灵敏电流计的核心元件是金属氧化物半导体（MOS）敏感元件，它的主要特性是在某一特定的偏置电压下，只要有外界电场存在，它就会产生一定的电流。
由于MOS管的特性，它可以用作电流检测器，可以检测电流的变化，并将变化值转换为数字信号。
灵敏电流计的工作原理是，通过把MOS管的偏置电压和外界电场相结合，来检测电流的变化。
当外界电场变化时，MOS管的电流也会随之变化，在MOS管的输出端，可以获得一个电流变化的数字信号，从而可以测量出电流的大小。
灵敏电流计的优点是其灵敏度高，精度高，结构简单，抗干扰能力强，噪声小，安装简单，可以检测微小的电流变化，而且可以将变化值转换为数字信号，可以用于实时读出电流值，从而用来控制和监控电流。
灵敏电流计的应用非常广泛，可以用于电池充电检测，电池组调节，电源开关控制，单片机电流检测，稳压电源，电动车检测，家用电器检测，电力系统调节，汽车电子系统，发电机检测，等等。
总之，灵敏电流计的原理是利用MOS管的偏置电压和外界电场，来检测电流的变化，并将变化值转换为数字信号，具有灵敏度高，精度高，结构简单，抗干扰能力强，噪声小，安装简单等特点，可以广泛用于电池充电检测，电池组调节，电源开关控制，单片机电流检测，稳压电源，电动车检测，家用电器检测，电力系统调节，汽车电子系统，发电机检测等多种应用。
第四章给水系统控制
Tongji University第四章给水系统自动控制Tongji University第四章给水系统自动控制Tongji University第四章给水系统自动控制Tongji University第四章给水系统自动控制Tongji University第四章给水系统自动控制Tongji UniversityX1、X2、X3、X4、……模型水质参数Tongji University苏州胥江水厂加药数学模型：Y=Qy重庆高家花园水厂加药数学模型：原水浊度<2000NTU：NTU2000<原水浊度<4000NTU：其中X1:原水浊度，X2:原水碱度，X3:原水pH值，X4:原水温度Y=Qy第四章给水系统自动控制Tongji Universityc)改进：前馈控制加反馈控制:上海石化总厂水厂加药模型其中：X1:原水浊度，X2:原水温度，X3:原水pH值，X4:沉淀池进水量x：沉淀出水浊度第四章给水系统自动控制第四章给水系统自动控制Tongji Universityd)数学模型法混凝控制系统:要求复杂的检测仪表，可靠的控制系统第四章给水系统自动控制Tongji University第四章给水系统自动控制Tongji University第四章给水系统自动控制Tongji University第四章给水系统自动控制Tongji University第四章给水系统自动控制Tongji University介质条件不变时，可用经验公式表达式：第四章给水系统自动控制Tongji University流动电流检测器原理图SCD仪检测到电流：i＝i b + i c第四章给水系统自动控制Tongji University第四章给水系统自动控制Tongji University1）SCD与ζ电位的相关性2）SCD与加药量的相关性流动电流与加药量的相关性第四章给水系统自动控制Tongji University余浊与流动电流的相关性第四章给水系统自动控制Tongji University流动电流混凝控制系统图Tongji University第四章给水系统自动控制Tongji University第四章给水系统自动控制Tongji University第四章给水系统自动控制Tongji University脉动的检测：光束内的颗粒：透射光与入射光强度比值的：组成：光源、光电接受器、取样管、信号处理系统第四章给水系统自动控制Tongji UniversityLensAssembly第四章给水系统自动控制Tongji University第四章给水系统自动控制Tongji University第四章给水系统自动控制Tongji University第四章给水系统自动控制Tongji University高浊度水絮凝沉淀控制技术总表面积测量困难，难以在线第四章给水系统自动控制Tongji Universityu：浑液面沉速；u1：自然沉淀浑液面沉速D1：启动计量，与稳定泥沙浓度及泥砂总浓度有关；第四章给水系统自动控制Tongji University透光脉动检测透光脉动检测控制系统第四章给水系统自动控制Tongji University第四章给水系统自动控制Tongji University该系统可对测定面积内絮状物大小、密度、沉降速度进行分析描述。
流动电流混凝控制技术的研究与应用
流动电流混凝控制技术的研究与应用摘要：本文论述总结了以流动电流为参数进行水处理混凝控制的工艺原理与技术特 性，并对其应用情况进行了评价。
水是生命之源。
水与国民经济和人民生活息息相关。
为了满足生产和生活对水质的 要求，必须进行水处理。
保证处理质量、降低处理费用是水处理技术研究的核心内容。
在常规地表水处理工艺中， 最重要的环节是投药混凝， 即向待处理原水中投加化学 药剂（混凝剂），使之与水中的胶体杂质相互作用，形成絮凝体以被后续工艺去除。
在 此环节中，准确投加所需要的药量是取得较好混凝效果的最关键问题。
此外，混凝剂投 量还是影响水处理成本的重要因素。
在水厂实际运行过程中，水质水量不断波动，达到 准确投药非常困难。
国内外对混凝投药的控制技术进行了大量的研究， 但一直未有有效 的方法。
直到 80 年代有了突破性进展，产生了流动电流混凝投药控制技术。
我国在 80 年代后期也由笔者率先开展了对该项技术从工艺、设备到应用的全面研究 [1]，取得了具 有国际领先水平的成果， 并已在生产上大面积应用推广。
本文拟对此进行概括性论述和 介绍。
2 流动电流的原理与检测2.1流动电流原理 根据胶体化学理论，水中胶体表面带有电荷，并影响到其附近的离子分布，构成胶 体的双电层结构。
当双电层受到外力扰动时，产生一系列电学现象，从不同侧面反映胶 体荷电的同一特性，统称为电动现象。
流动电流（位）就是电动现象之一。
所谓流动电流 （位）是指在外力作用下， 液体相对于静止的固体表面流动而产生电场 的现象，即电渗的反过程。
当水流过毛细管时，就可观察到流动电流现象：毛细管表面 由于电离或吸附作用而带电，形成双电层。
当水在压力差作用下通过毛细管流动时，双 电层平衡结构受到扰动， 在液相的吸附层与扩散层之间产生相对运动。
伴随扩散层随水 发生的移动，其中的反电荷离子亦相应的定向运动而形成电流，即为流动电流；在毛细 管两端产生的电位差则为流动电位。
泄漏电流测试仪原理

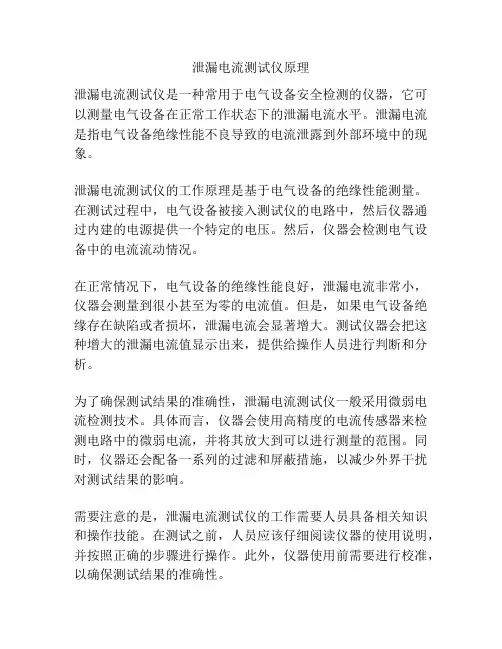

泄漏电流测试仪原理
泄漏电流测试仪是一种常用于电气设备安全检测的仪器，它可以测量电气设备在正常工作状态下的泄漏电流水平。
泄漏电流是指电气设备绝缘性能不良导致的电流泄露到外部环境中的现象。
泄漏电流测试仪的工作原理是基于电气设备的绝缘性能测量。
在测试过程中，电气设备被接入测试仪的电路中，然后仪器通过内建的电源提供一个特定的电压。
然后，仪器会检测电气设备中的电流流动情况。
在正常情况下，电气设备的绝缘性能良好，泄漏电流非常小，仪器会测量到很小甚至为零的电流值。
但是，如果电气设备绝缘存在缺陷或者损坏，泄漏电流会显著增大。
测试仪器会把这种增大的泄漏电流值显示出来，提供给操作人员进行判断和分析。
为了确保测试结果的准确性，泄漏电流测试仪一般采用微弱电流检测技术。
具体而言，仪器会使用高精度的电流传感器来检测电路中的微弱电流，并将其放大到可以进行测量的范围。
同时，仪器还会配备一系列的过滤和屏蔽措施，以减少外界干扰对测试结果的影响。
需要注意的是，泄漏电流测试仪的工作需要人员具备相关知识和操作技能。
在测试之前，人员应该仔细阅读仪器的使用说明，并按照正确的步骤进行操作。
此外，仪器使用前需要进行校准，以确保测试结果的准确性。
综上所述，泄漏电流测试仪通过测量电气设备的泄漏电流水平，可以判断设备的绝缘性能是否良好。
它的工作原理基于细微电流检测技术，能够提供准确的测试结果，帮助用户进行电气设备的安全检测和维护。
给排水仪表自控施工验收规程
给水排水工程仪表自动化控制施工验收规程》条文1 总则1.0.1 本规程适用于给水排水工程的仪表和自动化控制工程的施工及验收。
1.0.2 仪表和控制系统的施工，应按照设计施工图纸和安装使用说明书的规定进行；当设计无规定时，应符合本规程的规定；设备和材料的型号、规格和材质应符合设计规定，修改设计必须经过原设计部门的同意。
1.0.3 仪表、控制系统的施工应做好与建筑、构筑物、电气、设备、工艺、管道及网络专业的配合工作。
1.0.4 施工前应具备的条件：1.0.4.1 设计施工图纸、有关技术文件及说明书已齐全。
1.0.4.2 施工图纸已经过会审，和技术交底及进行了必要的技术培训等工作。
1.0.4.3 施工现场已具备施工条件。
1.0.5 仪表、自动化控制工程的施工应按本规程执行外，尚应执行其它现行的有关标准、规范的规定。
2 仪表的安装和验收2.1取源部件及仪表的安装2.1.1一般规定2.1.1.1取源部件的安装，应与土建施工、设备安装同时进行，取源部件的开孔与焊接工作，须在管道或设备的防腐、衬里、吹扫和压力试验前进行。
2.1.1.2在管道和设备上开孔时，应采用机械加工方法。
在混凝土构筑物上安装的取源部件应在砌筑或浇注的同时埋入或预留安装孔2.1.1.3安装取源部件不宜在焊缝及其边缘上开孔及焊接。
取源阀门与设备或管道的连接不宜采用卡套式接头。
2.1.1.4被取源介质需要连续流动时，取源头部应在逆水流方向切斜口。
取源位置的流速不够时，应加装增压装置。
2.1.1.5取源位置须具有代表性，即应取流体的中央部分，并应尽量靠近分析仪表，以保证取源水样分析的即时性。
2.1.1.6取样管一般为PVC PPR类塑料管。
2.1.1.7仪表的安装位置，应符合下列规定：(1)光线充足，操作维修方便；不宜安装在振动、潮湿、易受机械损伤、有强磁场干扰、高温、温度变化剧烈和有腐蚀性气体的地方，安装在室外的仪表应采取相应的防曝晒、防水、防潮、防冻措施。
第四章 给水处理系统控制技术
反冲洗开始有下列方式判断； (1)滤后水浊度监控。 (2)滤池水头损失监控。 (3)定时控制。
反冲洗结束有下列方式判断：
(1)反冲洗水浊度监控。 (2)定时控制。
二、虹吸滤池的远行控制实例
反冲洗时
过滤时
自动控制方式以水力控制为主时，存在以下不足之处：
(1)滤池在反冲洗前的待滤水(池内水深约1.5m)要被排水虹吸 排掉； (2)反冲洗时，要等滤池水位下降至进水虹吸的破坏管露出水 面，进水虹吸才能被破坏，这段时间内的进水也要被排掉； (3)经常会出现两格或两格以上的滤池同时进行冲洗，造成反 冲洗水量不足．使冲洗强度不够，不但浪费待滤水，而且 容易使滤料结板，缩短滤池使用周期； (4)冲洗时间不好调节，时间控制精度也不够，容易造成过冲 洗或欠冲洗。
1
图4.5 余浊与流动电流的相关性
4 流动电流混凝控制工艺系统的组成与特点
该系统主要由检测、控制、执行三大部分组成。
原水 混合 后续处理工艺 出水
检测 执行 混凝剂 投加装置 流动电流检测器 水样排放
控制中心 （微机）
记录仪
控制
图4.6 流动电流混凝控制系统图
特点：
(1)单因子控制——流动电流参数。 (2)小滞后系统。投药到取样的时间差一般只有几十秒，至多 1—2min。 (3)中间参数控制。决定混凝剂投量的最终指标是水处理效果， 一般以沉淀水浊度为代表。流动电流设定值是通过相关关 系间接反映了浊度要求，流动电流因子也就成为一个中间 控制参数。
六、絮体影像混凝投药控制技术
原理：沉淀池浊度与原水混凝后形成的絮体特征和沉淀情 况有关，絮体形成得越好，沉淀越充分，沉淀水浊度越低。 絮体的大小、形状可反映在絮体图像上，通过分析絮体的 图像，可以得到一个与沉淀水浊度相关性很好的参量，用 它作为目标值来控制混凝剂投加量可缩短滞后时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
流动电流检测器（SC5200型流动电流检测仪）
一.功能原理
流动电流检测器简称SCD，可以用于检测水样中胶体离子的荷电特性，主要由检测水样的传感器和检测信号的放大处理器两部分构成。
而SC5200型的检测器是目前在控制混凝剂投加上的优先选择之一。
它的结构及工作原理如下：
SC5200流动电流检测仪集取样探头，信号处理及PID控制器于一体、探头内壁与柱塞间隙0.014英寸。
SCD是动电荷的在线分析装置，为混凝过程提供检测、记录和控制功能，是唯一一种直接测量混凝剂投加剂效果的最佳在线仪表。
它可测控经化学处理后的废水样中，使水中的带电离子或颗粒在SCD 取样室内的两个电极之间产生电流。
电极埋置于塑料壳体中，电机驱动活塞在壳体中做往复运动产生剪切作用，推动离子并带动水中离子趋向电极，从而形成流动电流信号，它的大小决定混凝后仍留在水中的正（负）离子的净余量。
来自探头电极的流动电流信号，由主电路板处理，主电路板还接收电机轴开槽圆盘的计时信号，其结果是输出一个4~20mA信号，并显示流动电流单位，此信号与水样的带电状态成比例，故可用以检测或控制混凝过程。
二.SC5200型流动电流检测仪的特点
它可以连续检测混凝过程，因此在变化的处理状态下可提供一致的水质，还可以帮助保持：1.同水中悬浮固体含量成比例，均匀投加药
剂；2.不管悬浮固体量和原水流量的波动，均匀投加药剂；3.不管混凝剂浓度变化，均匀投加药剂。
检测仪的稳定运行需要优质的水样，因此SCD装置的水样应满足以下主要四点：1.水样能代表所检测和控制过程；2.水样应不含损坏探头或阻碍水样流动的异物；3.在SCD运行过程中，水样应是连续的；4.选取取样点时应提供合适的系统延迟时间。
三.SC5200型流动电流检测仪在净水处理中的应用
投药是水净化处理中的一个重要环节，其投量是根据原水流量和连续流而定的。
采用SC5200自动投药系统的话，由于SC5200具有完整的流动信号检测处理和过程控制器双重功能，可控制任何可接收4~20mA过程信号的混凝剂投加泵或控制阀，因此系统中无需其他控制仪表。
在净水处理的应用中，SC5200具有以下的效用：
1.即使水质、水流或环境等外部条件变动，也可保证出水水质恒定；
2.混凝剂的消耗量可降至最低，从而降低成本；
3.由于是最佳的混凝剂投加，可以减少污泥量；
4.由于污泥形成减少，延长了过滤周期；
5.由于是最佳混凝剂投加，PH控制更为严格；
6.加药过程可以实现自动化。
SCD的应用，使出水水质在受到外界干扰的情况下仍保持稳定。
四.结束语
在水处理的应用中，SCD起着很重要的作用。
通过SCD检测的原水SC电流响应值，来确定混凝剂的最佳投加量，从而在保证、提高
供水水质的基础上降低药量消耗、降低成本，进而也提高了企业经济效益和社会效益。
