DH3815N静态应变测试系统v2.9.24说明书
静态应变测试分析系统
DH3818 静态应变测试分析系统1 概述DH3818 是特地为学生实验设计的静态应变测试系统，有10 通道、20通道、（1+10）通道和（1+19）通道四种形式供用户选择。
手动测量时，高亮LED 数码管即时显示应变、力或位移值。
可根据应变计的灵敏度系数、导线电阻、桥路方式对测量结果进行修正。
计算机最多可直接控制16台仪器，所有操作均由计算机完成，巡检速度为10 点／秒。
1.1 应用范围1.1.1 根据测量方案，完成全桥、半桥、1／4 桥（公用补偿片）状态的应力应变的多点巡回检测；1.1.2 配合各种桥式传感器，实现压力、力、荷重、位移等物理量的多点巡回检测；1.1.3 与热电偶配合，通过热电偶分度号的计算，对温度进行多点巡回检测；1.1.4对输出电压小于20mV的电压信号进行巡回检测，分辨率可达1卩v1.2 特点1.2.1 高亮LED 数码管即时显示通道号和应变值，试验结果直观明了；1.2.2 采用进口高性能机械继电器，通过特殊的电路设计，消除了开关切换接触电势变化对测量结果的影响，先进的隔离技术和合理的接地，具有较强的抗干扰能力；1.2.3 通道组合灵活，可同时接应变传感器和力传感器；1.2.4 根据应变计的灵敏度系数、导线电阻、桥路方式以及各种桥式传感器灵敏度，对测量结果进行修正。
1.3 系统构成计算机通过USB 和数据采集箱相连，构成10\20\10+1\19+1 测点的静态应变测量系统。
一台计算机通过RS485通讯扩展线最多可以同时控制16台采集器。
1.3.1 仪器与多种传感器的连接，如图1 所示：应变类传感器载荷传感器图1传感器与仪器连接1.3.2单台工作如图2所示：图2单台仪器工作1.3.3多台仪器工作如图3所示：N=1RS485N=16图3多台仪器工作1.4 硬件功能1.4.1 直观的测量结果显示：高亮数码管直接显示测量结果，人性化的按键操作，实验人员在现场无计算机的情况下，通过数码管显示直接查看各个测点的工作情况；1.4.2 通过计算机联网观察实验情况：在教学实验室由一台计算机通过USB 控制多台仪器，最多可同时直接观察16台仪器的测试状态，老师能掌握每个实验组的实验情况，提高课堂实验教学质量。
DH-3818静态应变测试仪使用方法-推荐下载
7
修正系数
8
9 10
15 16 17 18
(1)
(2)
(3)
DH－3818 静 态 应 变 测 试 仪 使 用 说 明
上图为采集箱面板功能示意图 1、2——RS232 通讯接口，其中 2 接口可以通过一根通讯电缆与计算机的 RS232 通讯接口相连，1 接口可以和下一台机的通讯或扩展接口相连，如此结 联，一台计算机最多可控制十台仪器。 3——通道号显示数码管。 4——风扇。 5——应变量及设置修正系数的显示数码管。 6——接地端子。 7——保险丝座。 8——220V 电源输入插座。 9——数子键十个，按此键，则显示所按数值，此键在修改通道号和修正系 数时有效。 10——仪器电源插座。 11——自动控制指示。 12——手动控制指示。 13——应变量指示，当此灯亮表示“5”数码管显示的是“3”数码管显示的通 道对应的应变量。 14——修正系数指示，当此灯亮表示“5”数码管显示的是“3”数码管显示的 通道对应的修正系数。此时修正系数的改变可通过数值键来设置。 15——确认键，按此键，则确认通道号或修正系数。确认通道号时，若通 道号数码管闪烁不能确定通道，则按“17”退格键更改数值。确认修正系数时， 按此键则将修正系数显示切换到应变量显示。 16——设置键，按此键将应变量显示切换为修正系数显示，此时可按数字 键来更改修正系数。 17——退格键，按此键则闪烁的数码管显示退一位，此键在修改通道号和 修正系数时有效。 18——平衡键，按此键则平衡“3”数码管显示的通道，此键在通道号和修正 系数已确定时有效。 五、桥路的连接
现以 1/4 桥，120Ω 桥臂电阻为例，加以阐述。如图 1 所示：图 1 左侧为
WESTONE 电桥
AC 为电源端，A 点系直流电源正板

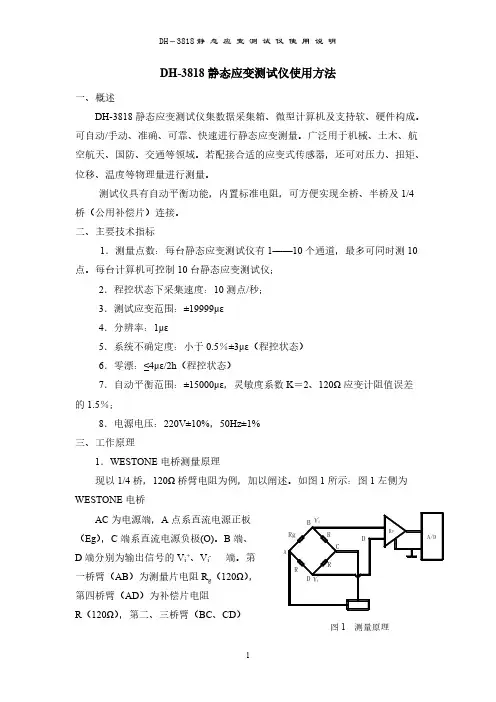

DH-3818静态应变测试仪使用方法
DH-3818静态应变测试仪使用方法DH-3818静态应变测试仪使用方法一、概述DH-3818静态应变测试仪集数据采集箱、微型计算机及支持软、硬件构成。
可自动/手动、准确、可靠、快速进行静态应变测量。
广泛用于机械、土木、航空航天、国防、交通等领域。
若配接合适的应变式传感器，还可对压力、扭矩、位移、温度等物理量进行测量。
测试仪具有自动平衡功能，内置标准电阻，可方便实现全桥、半桥及1/4桥（公用补偿片）连接。
二、主要技术指标1．测量点数：每台静态应变测试仪有1——10个通道，最多可同时测10点。
每台计算机可控制10台静态应变测试仪；2．程控状态下采集速度：10测点/秒；3．测试应变范围：±19999με4．分辨率：1με5．系统不确定度：小于0.5％±3με（程控状态）6．零漂：≤4με/2h（程控状态）7．自动平衡范围：±15000με，灵敏度系数K＝2、120Ω应变计阻值误差的1.5％；8．电源电压：220V±10%，50Hz±1%三、工作原理1．WESTONE电桥测量原理现以1/4桥，120Ω桥臂电阻为例，加以阐述。
如图1所示：图1左侧为WESTONE电桥（Eg），C端系直流电源负极(O)。
B端、D端分别为输出信号的V i+、V i-端。
第一桥臂（AB）为测量片电阻R g（120Ω），第四桥臂（AD）为补偿片电阻R（120Ω），第二、三桥臂（BC、CD）为仪器内标准电图1 测量原理阻R （120Ω）。
由电桥原理，电桥的输出电压V i 为：εK E V g i 25.0= E g 为桥压（DC 2V ）、 K 为应变片灵敏系数、ε为输入应变量με，低漂移仪表放大器的输出电压V o 为：εK E K .V K V g F i F o 250==K F 为放大器的增益，故 Fg o KK E V 4=ε (1) 当E g ＝2 V K ＝2时，（1）式为：ε＝F K V 0 对于1/2桥（半桥）电路Fg o KK E V 2=ε (2) 对于全桥电路 Fg o KK E V =ε (3) 这样，测量结果由软件加以修正即可。
DH3819A在线监测系统说明书
目录1、概述 (1)2、主要设计思路 (1)3、监测系统构成 (1)4、系统特点 (2)5、技术指标 (3)6、工作原理 (4)7、软件功能 (6)8、使用说明 (8)9、注意事项 (15)10、维护和检修 (15)11、附录：桥路的连接 (17)1、概述DH3819A监测采集系统是根据大型桥梁的长期健康监测的项目需求，结合桥梁的监测参数类型、布点方案及现场安装情况而专门设计开发的实时监测系统，系统包含桥梁健康监测所需的分布式参数测试模块，数据长距离传输通讯模块及配套的采样控制和计算机通讯软件、简单分析软件等。
系统实现对大型桥梁多测点的在线、长时间实时测量及连续传输，并能完成数据的海量存储、特征信号分析、提取、保存等功能。
2、主要设计思路为了便于管理和维护，以测试断面为单元，采用模块化设计：信号调理采集器与控制器：采用ZigBee无线网络通讯实现无线静态应变测量，通讯距离最远可达500m。
信号调理采集器之间自己寻找最佳的通讯路径进行组网，每个采集器为一个路由点，通过路由通讯的接力可进行更远距离的测量，同时也保证各个测试断面采集器的电系统独立性，解决现场采集数据的长距离不间断传输难题，采集子站的局部故障不会扩散到整个系统的其它部分，便于系统维护。
客户在远程观测各个测点的特征信号，通过采集控制器内置的GPRS模块通过电信运营商提供的GPRS网络来实现远程特征数据的观测。
系统设备布置方案采取数据采集器安放于测试现场，距各测点最近，使得传感器输出的微弱信号传输距离最短，减少干扰及信号传输线路；采集控制器安放在桥梁的中心位置，便于管理和维护，减少传输距离，节约成本。
3、监测系统构成3.1系统描述监测系统主要由传感器部分(应变、位移、温度)、位移测试模块、应变测试模块、温度测试模块、数据采集控制器、监控中心部分，远程观测部分等几个重要部分组成，其中远程观测部分属于可选部分。
每个传感器对应测试模块的调理通道，保证各个传感器调理独立放大器，提高系统可靠性。
仪器说明-应变测试仪-DH3818使用说明-17页精选文档
2.8 测量结果修正系数范围:0.0000～9.9999(手动状态);
2.9 外形尺寸:353mm(长)×291mm(宽)×105mm(高);
2.10 电源电压:220V±10％, 50Hz±1％。
3、工作原理：
3.2.2.6应变花设置:系统预设了两片直角应变花、三片45°直角应变花、60°等边三角形应变花、伞形应变花、扇形应变花五种常用贴片方法以供选择。
3.2.3采样控制：包括查找机箱、平衡操作、试采样、单次采样、定时采样、X-Y记录仪。
3.2.3.1 查找机箱：系统将自动查找已经进入系统的工作机箱,以自动设置系统的数据库范围。
3.2.3.5 定时采样: 设置采样时间间隔和采样次数,系统将根据要求自动采样。当设置的采样时间间隔小于本仪器采样速率指标时,系统将连续采样。
3.2.3.6 X-Y记录仪:将任意两点的测量数据定义为X轴和Y轴, 边采样边绘制其合成曲线,其它测点则按单点采样的方式直接存硬盘样信息等功能。
3.2.2.4 测点特性设置：当配接其它桥式传感器时，可根据传感器的灵敏度对每个测点分别输入修正系数，并设置被测物理量的单位，描述设置可输入用户在实际测量中对每一测点的自定义，供在测量中显示及打印输出。所有设置在紧缩模式下对整个机箱所有测点有效，在展开模式下只对选择的测点有效。
3.2.2.5 电桥及试件参数设置：输入应变计电阻、导线电阻、灵敏度系数、桥路方式，实现对测量结果的自动修正。输入被测试件材料的弹性模量和泊松比，供测量结果的修正及应力和应变花计算。(注:导线电阻的修正,请参阅软件帮助中长导线的修正公式计算误差,如认为此误差可忽略,则无需修正导线电阻;灵敏度系数的修正根据用户所使用的应变计灵敏度系数而定义;桥路方式在测试过程中必须按1/4桥定义,不需要修改。)
新版带无线DH3816N静态应力应变测试分析系统使用说明书(焊接端子)V1.4
DH3816N静态应变测试分析系统使用说明书V1.4江苏东华测试技术股份有限公司目录第一章入门指南 (1)1.1认识产品、附件及选件 (1)1.2仪器介绍 (2)第二章系统要求 (4)2.1电源要求 (4)2.2环境要求 (4)2.3计算机系统要求 (5)2.3.1 硬件配置要求 (5)2.3.2 软件系统要求 (5)第三章安装与调试 (6)3.1仪器的连接 (6)3.1.1以太网有线连接 (6)3.1.2采用AP的无线网络连接 (7)3.1.3 电源线的连接 (9)3.2软件安装与卸载安装 (9)3.2.1 安装 (9)3.2.2 卸载 (11)3.2.3 防火墙设置 (12)3.3计算机IP地址的设置 (13)3.3.1以太网有线连接仪器 (13)3.3.2计算机通过AP与仪器连接 (16)3.3.2.1有线连接AP方式 (16)3.3.2.2无线连接AP方式 (17)第四章传感器连接 (19)4.1传感器连接方法 (19)4.2常见灵敏度的表示方法 (20)第五章开始测量 (22)5.1接口设置和参数管理 (22)5.2设置存储规则 (25)5.3设置测量通道 (25)5.3.1模拟通道概述 (25)5.3.2应变应力/桥式传感器 (27)5.3.3电压测量 (28)5.3.4热电偶测温 (29)5.3.5传感器信息 (29)5.4实时测量 (30)5.5数据显示 (31)5.6静载模块操作 (32)第六章实时数据处理和分析 (36)6.1显示统计信息 (36)6.2设置分析通道 (36)6.3数据回放 (37)6.4报告输出 (38)第七章常见故障及解决办法 (41)附录一DH3816N技术指标 (42)附录二桥路的连接 (43)附录三WINDOWSXP下IP地址设置 (45)附录四WINDOWSXP 防火墙设置 (47)附录五连接模式的切换 (48)附录六版本说明 (50)第一章入门指南1.1 认识产品、附件及选件产品图片名称型号描述DH3816N静态应变测试分析系统每个模块60测点，通过交换机实现64台仪器扩展，交直流供电，以太网和WiFi接口，适用于实验室内的结构实验以及各种复杂工程现场实验电源线连接电源插座网线连接仪器、计算机与交换机无线AP连接仪器和计算机100M/1000M以太网交换机*连接多台仪器和计算机WiFi天线连接仪器与计算机注：带*的产品为选件，具体以实际发货产品为准。
DH3815N测试操作指南
DH3815N测试操作指南一、外观及功能按钮介绍1.仪器外观：DH3815N外观简洁大方，显示屏幕位于仪器正面中央，操作按钮和旋钮位于其下方。
2.功能按钮介绍：-电源按钮：按下该按钮可以打开或关闭仪器的电源。
-菜单按钮：按下该按钮可以进入主菜单界面，提供各种测试和分析功能的选项。
-光标按钮：按下该按钮可以进入光标模式，用于对信号波形进行测量和分析。
-确认按钮：按下该按钮可以确认当前选中的功能或菜单。
-返回按钮：按下该按钮可以返回上一层菜单或功能界面。
-频谱按钮：按下该按钮可以进入频谱分析模式，用于对信号频谱进行测量和分析。
二、仪器连接1.输入连接：将待测试的电子产品正确连接到仪器的输入接口。
2.输出连接：将仪器的输出接口正确连接到相应的测试设备或设备接口。
三、基本测试操作1.打开仪器：按下电源按钮打开仪器电源，等待仪器启动完成。
2.选择测试项目：按下菜单按钮进入主菜单界面，通过旋钮或方向键选择要进行的测试项目。
3.进行测试设置：进入测试项目后，根据实际情况设置相应的测试参数，例如测试频率、输入输出设置等。
4.开始测试：设置完成后，按下确认按钮开始测试。
5.结果分析：完成测试后，仪器会自动显示测试结果，用户可以使用光标按钮进入光标模式对信号波形进行测量和分析，或者使用频谱按钮进入频谱分析模式对信号频谱进行测量和分析。
6.保存数据：如果需要保存测试结果，可以按下菜单按钮进入主菜单，选择保存数据选项并按下确认按钮进行保存。
四、高级功能操作1.多通道测试：DH3815N支持多通道测试，可以通过菜单界面选择多通道测试模式，并设置相应的测试参数。
2.自动测试：DH3815N支持自动测试，可以通过菜单界面选择自动测试模式，并设置相应的测试参数，仪器会自动进行测试并保存结果。
3.数据导出：DH3815N支持数据导出功能，可以通过菜单界面选择导出数据选项并按下确认按钮，选择相应的数据导出格式和存储位置。
4.打印功能：DH3815N支持打印功能，可以通过菜单界面选择打印选项并按下确认按钮，选择相应的打印设置和打印输出位置。
DH3815静态应变仪使用说明
DH3815静态应变仪使用说明一、设备介绍二、设备组成1.测力头：用于加载材料，通过传感器测量材料受力情况。
2.传感器：负责将受力情况转换为电信号并传输给仪器。
3.控制面板：用于设定测量参数和显示测量结果。
4.数据处理单元：将传感器采集到的信号进行处理并计算出材料的应变。
5.显示屏：用于显示测量结果。
三、使用前的准备1.根据需要选择合适的测力头，并将其固定在测力头座上。
2.接通电源并将DH3815静态应变仪与电脑连接，启动仪器。
3.检查传感器的连接是否稳固，确保传感器能够正常传输信号。
四、测量步骤1.打开控制面板，设置测量参数，如测量范围、采样率等。
2.将待测材料放置在测力头下方，并根据需要施加一定的力量。
3.点击控制面板上的“开始测量”按钮，仪器开始采集数据。
4.当测试完成后，仪器会自动停止并显示测量结果。
5.点击控制面板上的“保存数据”按钮，将测量结果保存到电脑中。
五、注意事项1.在使用过程中，应确保测力头与待测材料之间的接触紧密，并保证施加力量的平稳和均匀。
2.请勿在超出测力头承受范围的情况下施加过大的力量，以免损坏设备。
3.在进行测量前，请根据待测材料的特性和要求，选择合适的测量参数。
4.在进行多次测量时，应将待测材料重新放置在测力头下方，并根据需要调整施加的力量。
5.测量结束后，请注意保存测量数据，并进行必要的数据分析和处理。
六、维护保养1.定期清洁仪器的外部表面，并保持其干燥。
2.不要将任何液体或异物倒入仪器内部，以免损坏电路和传感器。
3.请定期校准仪器，确保测量结果的准确性。
5.在长时间不使用仪器时，请断开电源并妥善保存。
七、总结DH3815静态应变仪是一种功能强大且易于操作的仪器，它能够准确测量材料的应变，帮助用户了解材料的力学性能。
在使用仪器时，请按照上述使用说明进行操作，并注意仪器的维护保养，以确保测量结果的准确性和设备的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.简介1.1主要功能DH3815N静态测试系统，由江苏东华测试技术有限公司开发生产，它采用USB口或者232口，即插即用，方便可靠，通过模块扩展，每台计算机最多可同时控制2048个测点，模块间通讯距离可达100米，方便布线，系统抗干扰能力强。
此系统软件实现了从开始测量到产生试验报告的一系列过程。
软件包括的主要功能：文件操作、参数设置、采样控制、数据观测和处理、图形显示、数据打印等。
1.2软件的运行环境1.2.1硬件要求CPU：Pentium 233 以上，内存：64M以上；USB口或232口，大于100M硬盘剩余空间。
1.2.2操作系统Win98/Win2000。
1.3软件的安装/卸载安装：在光驱中放入系统配带的光盘，光驱将自动运行并在屏幕上显示安装程序；点击“Setup.EXE”，执行安装操作；在Windows加载了安装文件后,设置相应的安装路径，根据提示进行选择，直到安装完成。
卸载：点击“开始|设置|控制面板”，进入控制面板；找到并点击“添加或删除程序”；打开后，找到并选中“DH3815N静态测试系统”，点击“删除”即可卸载本软件。
1.4软件界面图中显示了软件的各个不同的主要区域。
以下对各工具栏进行简要介绍。
工具栏1 建立一个新测试项目19 前一批数据2 打开一个测试项目20 后一批数据3 打印21 末批数据4 打印预览22 移动到下一块数据5 新建历史曲线窗口23 移动到前一块数据6 新建实时曲线窗口24 光标读数7 新建表格窗口25 横向放大曲线8 显隐采样参数栏26 横向缩小曲线9 显隐测点参数栏27 纵向放大曲线10 显隐采样控制栏28 纵向缩小曲线11 显隐图形属性栏29 自动刻度12 信号选择30 增加XY数据量13 图形属性31 减少XY数据量14 水平平铺窗口32 另存为文本文件15 垂直平铺窗口33 另存为位图文件16 关于34 另存为Execl文件17 定位数据35 自动分布显示18 首批数据36 手动分布显示采样控制栏1 开始采样 5 检测机箱2 暂停采样 6 导出平衡结果3 停止采样7 导入平衡结果4 平衡8 数据存盘/不存盘2.菜单介绍2.1“文件”主菜单新建项目：新建一个测试项目。
设置好采样参数和测点参数后，可以直接开始采样。
如果未能检测到机箱，则不能新建项目。
打开项目：打开一个以前的测试项目，打开后您将不能采样，如果此时需要采样，您必须要新建一个测试项目。
继续测试：当您需要接在某一个项目之后继续测试，您只要打开该项目，选择菜单“继续测试”，软件自动查找机箱，如果查到与原来项目匹配的机箱就可以继续采样了。
但是当您原来的项目的机箱与目前的机箱有差异时，将不能继续测试。
另存为：位图文件：输入要保存的位图文件名后，将窗口内容保存为位图文件。
文本文件：弹出保存窗口设置，设置好您需要的保存方式，输入要保存的文本文件名后，将相应内容保存为文本文件(关于保存设置详见章节“7.保存数据”)。
Excel文件：弹出保存窗口设置，设置好您需要的保存方式，输入要保存的文本文件名后，将相应内容保存为Excel文件(关于保存设置详见章节“7.保存数据”)。
打印：将当前窗口的内容从打印机输出。
页面设置：用来设置上下左右的页边距、页眉页脚高度和内容，相应的修改情况即时显示在右栏预览图中。
打印预览：预览将要从打印机上输出的内容。
打印设置：设置打印机。
最近文件：列出您最近打开的几个项目。
退出：退出程序。
2.2“设置”主菜单2.2.1事件采样设置参见章节“4.1采样参数设置”中的事件采样设置说明。
2.2.2应变花设置可根据实际情况设置您需要的应变花，操作方法如下：1、在“应变花类型”下拉框中选择所需的类型。
2应变花类型组成角度两片直角形0°、90°三片直角形0°、45°、90°等腰三角形0°、60°、120°伞形0°、45°、90°、135°扇形0°、60°、90°、120°3方的“应变花列表项”中，可添加多个应变花组。
列表中的“应变1”至“应变4”表示相应方向的测得应变。
4、在“应变花列表项”中，用鼠标左键点击某一行，即选中此组应变花，然后点击“删除”按钮，就可删除该应变花。
如果选中某一应变花组，然后重新选择应变花类型或其组成角度，再点击“修改”，即将该组改成重新选择后的应变花组。
5、当所需要的应变花组均设置完毕，点击“应变花计算”按钮，就开始计算列表中的各个应变花，并将计算结果列在“信号选择”窗口中，以便选择显示应变花的曲线。
6、参数导出：表示将应变花列表及计算结果保存到应变花参数文件（*.sfc）。
参数导入：表示将所需的应变花参数文件中的应变花及计算结果，引入到当前的应变花列表及“信号选择”窗口。
7、在计算过程中，“退出”按钮将不可用，计算结束，此按钮可用。
点击“退出”按钮，即关闭“应变花计算”窗口。
2.2.3计算通道设置选择菜单项“设置|计算通道设置”，即弹出如图的窗口。
通道：参与计算的通道的测点号，下拉菜单中包括所有可用的通道，用户根据需要选择；系数：通道数据的放大倍数；运算符：参与计算通道的两通道之间的运算关系，可以为:加、减、乘、除操作；用户可以分别在“通道”、“系数”、“运算符号”中选择或填写所需数据，然后点击“增加”按钮，就可所输入的运算公式显示在“计算通道列表”中，也可在“通道标志”中单击鼠标左键，在显示的输入框中填写通道的标志。
在“计算通道列表”中选中某个公式，再点击“删除”按钮即可删除该公式，如点击“编辑”按钮即可编辑该公式，如点击“清空”按钮即将所有公式删除。
最后，点击“确定”按钮，即可将所做的修改应用于当前测试，计算通道设置完毕，可从“信号选择”窗口中的进行选择。
点击“取消”即可放弃当前所做修改。
2.2.4设置图形属性/表格属性图形属性用来设置历史曲线窗口或实时曲线窗口的图形属性，如能够设置窗口内颜色，线形，坐标，字体，坐标及选项内容，参见章节“3.1.3图形属性”与“3.3.3图形属性”中的设置说明。
表格属性用来设置表格数据窗口的图形属性，如小数位数和是否显示描述，参见章节“3.2表格窗口”中的表格属性设置说明。
2.2.5信号选择信号选择用来设置实时曲线窗口需要显示的信号曲线、图形绘制方式。
2.2.6分布显示设置通过“分布显示设置”窗口设置几个不同时刻的指定测点的分布曲线。
本窗口用于手动显示方式下的数据批次选择，指已选择了几个批次数据用于手动分布显示方式。
先将“信号选择”窗口中的绘图方式设置为“分布显示方式”，然后点击工具栏按钮，切换成分布模式的手动显示方式，再选择菜单项“设置|分布显示设置”，弹出窗口如上图，从左列表中用鼠标双击选择需要的采集批次，最多可选择四个批次的数据，列在“已选批次”列表中。
2.2.7端口设置DH3815N仪器的通讯接口分为USB口和RS232口两种。
用户在检测机箱前，可根据仪器的实际接口，在“端口设置”窗口正确选择。
如果检测不到机箱，请检查软件中的端口设置是否正确。
当仪器通讯接口为USB时，设置“通讯端口”为USB；当通讯接口为RS232时，设置“通讯端口”为232。
对于RS232接口的仪器，根据实际情况选择其波特率和端口号。
如图。
2.3“控制”主菜单启动采样：将按照您所设置的采样方式进行采样。
暂停采样：暂时停止采样，此时您可以选择“启动采样”或“暂停采样”继续采样，按“停止采样”停止采样过程。
停止采样：停止本次采样。
平衡测点：取得各测点的平衡结果。
平衡后，平衡结果将在“表格窗口”内显示出来，如果表格数据窗口未打开，则不作显示。
检测机箱：查找目前与计算机相连的机箱号和机箱数，查找机箱后将关闭现在打开的项目。
若在打开软件的时候没能查找到所有机箱，打开软件后，再查找一次，若还不能查找到所有机箱，将所有仪器断电后再重启，再重新打开软件。
导出平衡结果：如果您认为本次采样的平衡结果有必要保存下来，供下次使用，可以导出平衡结果，生成一个平衡结果文件（*.zer）。
引入平衡结果：如果您认为本次采样需要引用以前的平衡结果，则可以引入某一次平衡结果文件（*.zer）。
如果引入平衡结果后，又进行了平衡，软件将平衡后的结果作为本次采样的平衡结果。
2.4“观测”主菜单光标（光标功能适用于历史曲线窗口和实时曲线窗口）单光标：它将显示光标所在位置的值。
双光标：它将显示双光标所在位置的值和它们间的差值。
通过设置实时曲线窗口“图形属性”中“选项”页，选择“统计信息”，将统计出双光标间的统计值。
峰值搜索光标：它将显示窗口内的（正）峰值所在位置的值。
光标同步：它将历史曲线窗口内的光标同步。
单光标和双光标均能实现光标同步，峰值搜索光标不能光标同步。
移动数据首批数据：显示当前窗口相对时间为零时的数据值。
前一批数据：显示前一时刻数据值。
后一批数据：显示下一时刻数据值。
末批数据：显示当前窗口的最后时刻的数据值。
移动视图数据（以下针对历史曲线窗口和实时曲线窗口）下一块数据：如果当前屏未将所有数据显示完，通过“移动到下一块数据”可以查看下一屏的数据。
前一块数据：如果当前屏未将所有数据显示完，通过“移动到前一块数据”可以查看前一屏的数据。
定位数据：当对窗口内数据进行了放大，或数据未在一屏内全部显示，可以通过“定位数据”来查看所有数据。
放大缩小数据（以下针对历史曲线窗口和实时曲线窗口）横向放大：例如，历史曲线窗口原有100个数据，横向放大后，历史曲线窗口将显示50个数据，数据的起点不变。
横向缩小：例如，历史曲线窗口原有50个数据，横向缩小后，历史曲线窗口将显示100个数据，数据的起点不变。
纵向放大：将数据显示作2倍的放大。
可以进行多次放大。
纵向缩小：将数据显示缩小为原来的一半。
可以进行多次缩小。
自动刻度：（针对历史曲线窗口和实时曲线窗口）将根据当前屏幕的数据值调整相应的纵坐标，使整个曲线尽可能大的显示在窗口中。
XY数据量（针对实时曲线窗口的XY绘图方式）增加XY数据量：将当前窗口的X-Y记录所用的数据量增加一倍。
减少XY数据量：将当前窗口的X-Y记录所用的数据量减少一半。
显示（针对表格窗口）显示平衡状态：根据各测点的平衡情况显示为“平衡”或“未平衡”字样。
显示平衡结果：显示各测点的平衡后数值。
显示应变应力：在该窗口中将显示应变应力数据。
显示应变花：如果您设置了应变花，在该窗口中将显示应变花数据。
显示历史数据：在表格窗口显示出各测点所有数据。
2.5“处理”主菜单2.5.1数据修正采集到的各个测点的数据，因为多方面的原因（如环境的干扰），有可能产生误差，偏大或偏小，这种情况下，您可以通过修正来解决。
