数字式万用表的使用及校准方法
数字万用表内校规程
数字万用表内校规范
1.目的
对本公司数字万用表进行内部校准，确保其准确度和适用性保持完好。
2.范围
本准则适用于本公司数字万用表的内部标准。
3.校准前的确认
3.1校准用的基准表：必须是具备国家认可资质的第三方校准合格的基准表。
3.2环境条件为：
①温湿度：校准时的环境温度范围应控制在20±8摄氏度，相对湿度为
（65±20）%；
②供电电源：【电压：220V±3%，频率：（50±2）HZ】；
③校准周围无影响工作的电磁场干扰和机械振动；
4.校准步骤
4.1被校准/检定的万用表不应有妨碍读数和影响正常工作的机械损伤，接线
柱、旋钮等无松动，量程开关跳步清晰；
4.2开电源后，被校准/检定的万用表零点应能自行调整；
4.3对于电阻、电容，直接用基准表与待校准表分别测试所选择的电阻、电容，
记录相应的测试结果。
对于电流、电压，分别按下图所示，连接基准表与待
4.4按照待测仪器的具体量程相应的改变测试条件（例如更换不同阻值的电阻
电容或调节电路改变基准表的示值），记录量个表每次测试的结果；
4.5根据以下公式计算误差：
△（%）=（U-V）/ V×100
式中U-----待测仪器示值；
式中V-----基准仪器示值；
4.6所有检定值的误差在±3%以内，判定为校准合格。
6.相关记录
《万用表内校测试记录》
数字万用表内校规范
万用表内校测试记录
测试记录：。
数字万用表校准规范
文件制修订记录一、目的按规程正确校准仪器，保证仪器校准结果的准确性。
二、本规程参照的技术依据本规范参考JJF 1071-2010《国家计量校准规范编写规则》、JJF 1001-2011 《通用计量术语及定义》、JJF 1059.1-2012《测量不确定度评定与表示》、编制。
三、适用范围本规程适用于公司内部数字万用表校准。
四、校准条件4.1 标准仪器：外校合格的高精度数字多用表；4.2 校准环境：温度为（25±5）℃；湿度为（40-80） %RH；校准用电源电压：220V±3%，（50±2）Hz；周围无影响工作的电磁场干扰及机械振动等。
五、校准作业程序：5.1 通用外观条件检查被检定的万用表不应有妨碍读数和影响正常工作的机械损伤，接线槽、接线柱、开关、旋钮等无松动，量程开关跳步清晰；通电进行一般性能应正常。
5.2 技术指标先将被检数字万用表与可调电压源、基准表连接好，连接示意图如图1所示。
图1 交/直流电压校准连接图将可调电压源、基准表及被检定数字万用表均调至直流电压档，在被检定数字万用表量程内，调节可调电压源，选取五个（含）以上直流电压，分别从基准表与被检数字万用表读取数值，从基准表读取的数字作为标准值，从被检数字万用表读取的数值作为实测值，并将读取的数值记入《校准报告》中。
5.4 交流电压档校准如图1连接示意图所示，调节可调电压源、基准表与被检数值万用表至交流电压档，在被检定数字万用表量程范围内，调节可调电压源，选取五个频率为50Hz 的交流电压，分别从基准表与被检数字万用表读取数值，从基准表读取的数字作为标准值，从被检数字万用表读取的数值作为实测值，并将读取的数值记入《校准报告》中。
5.5 直流电流档校准先将被检数字万用表与可调电流源、基准表连接好，连接示意图如图2所示。
图2 交/直流电流校准连接图将可调电流源、基准表及被检定数字万用表均调至直流电流档，在被检定数字万用表量程内，调节可调电流源，选取五个直流电流，分别从基准表与被检数字万用表读取数值，从基准表读取的数字作为标准值，从被检数字万用表读取的数值作为实测值，并将读取的数值记入《校准报告》中。
数字万用表的使用方法培训资料
数字万用表的使用方法培训资料1.前言万用表是一种常见的电工测量工具，它可以测量电压、电流、电阻等电学参数，并且操作简单、灵活性强。
掌握数字万用表的使用方法对于电工人员来说是至关重要的。
本文将向大家介绍数字万用表的使用方法，并提供一些培训资料，希望对大家有所帮助。
2.基本操作使用数字万用表前，首先要了解其基本操作方法。
数字万用表通常有一个旋钮用来选择测量的参数，比如电压、电流、电阻等。
在进行测量时，需要将测量引线插入对应的测量插孔，然后通过旋钮选择测量的参数，并在显示屏上读取测量结果。
一些数字万用表还具有自动量程、数据保持、峰值保持等功能，需要根据实际需要进行设置。
3. 电压测量在使用数字万用表测量电压时，需要将红色测量引线插入“VΩmA”插孔，黑色测量引线插入“COM”插孔。
然后选择电压测量档位，通常有直流电压和交流电压两个档位。
接下来，将红色测量引线接触待测电压的正极，黑色测量引线接触待测电压的负极，这样就可以在显示屏上读取电压值。
4. 电流测量如果要测量电路中的电流，可以使用数字万用表的电流测量功能。
首先将红色测量引线插入“VΩmA”插孔，黑色测量引线插入“COM”插孔。
然后根据实际测量需要选择电流测量的档位，接通电路，将电流从电路中引出，用万用表测出来。
5. 电阻测量当需要测量电路中的电阻时，可以使用数字万用表的电阻测量功能。
将红色测量引线插入“VΩmA”插孔，黑色测量引线插入“COM”插孔。
选择电阻测量档位，然后将红色测量引线和黑色测量引线分别接触待测电阻的两端，即可在显示屏上读取电阻值。
6. 温度测量一些数字万用表还具有温度测量功能，可以用来测量环境温度或器件温度。
通常需要使用温度传感器和数字万用表进行连接，并在万用表上选择温度测量档位，就可以得到温度值。
7. 安全注意事项在使用数字万用表时，需要注意一些安全事项。
比如在测量电压或电流时，要选择合适的测量档位，避免超过万用表的额定范围导致损坏。
数字万用表 内校指导
先选取：1.0v），被校数字万用表电压所显示的为实测值，校正点标准值选取：量程为（0-2V）
档位校正点可选择1.0v、1.5v、1.9V；量程（0-20V）万用表的校准点可选择2.0v、5.0v、
10V、19V等4个量程。把每一个校正点实测值记录于内校报告内。
11.6结果判定：根据校正数据之示值误差按第6项判定。
11.7校正用表内校指导书》填写校准报告与粘贴相应标识。
11.8注意事项：送修完毕之数字万用表应再实施校准,确定合格后方可发放使用。
12、参考文件：根据JJG315-1983直流数字电压表检定规程、JJG598-1989直流数字电流表检定规程。
为实测值，直流电流量程（0-200mA）档位校正点可选择50mA、100mA、190mA等3个量
程。量程（0-20A）档位校正点可选择1.0A、2.0A、5.0A等3个量程点进行校正，把每一
个校正点实测值记录于内校报告内。
11.4其它档位校准：根据我司的实际使用情况，其它档位无需校准。
11.5误差判定：绝对误差＝实测值-基准值；相对误差＝绝对误差/基准值×100%。
5、标准器件：FLUKE45数字万用表标准件（内部编号为;L05G001A经外检校正）。
6、允收标准：直流电压允许误差±0.5%,直流电流允许误差：±1%。
7、校正周期：三个月或三个月以内。
8、校正类别：内部校正（或根据我司计量组的技术能力与我司计量校正设备状况进行判定校正类别）。
9、校正辅助器具：细纱手套、螺丝刀、直流电源供应器一台。
文件名称
文件编号
标准文件
版别
A/0
文件名称:“数字万用表”内校指导
数字万用表操作校准规程
文件制修订记录1、将ON/OFF开关置于ON位置，检查9V电池。
如果电池电压不足，“”将显示在显示器上。
这时应更换电池后方能使用该仪表。
2、测试笔插孔旁边的“”符号表示输入电压不应超过说明书规定的数值，这是为了保护内部线路免受损伤。
3、测试前应将功能开关置于你所需要的量程位置。
4、切勿在功能开关置于位置时测量电压或电流。
5、切勿测量高于地电位1000V的直流电压或700Vd的交流电压，以确保人身安全。
6、在测量高电压时，注意不要接触被测电路或未使用的仪表端子。
二、直流电压测量1、将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。
2、将功能开关置于所需的V 量程位置，并将测试笔连接到待测电源或负载上，红色表笔所接端的极性将和电压值同时显示在显示器上。
三、交流电压测量1、将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。
2、将功能开关置于所需的V～量程位置，并将测试笔连接到待测电源或负载上，从显示器上读取测量结果。
四、电阻测量1、将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。
2、将功能开关置于所需的Ω量程位置，将表笔并接到被测电阻上，从显示器上读取测量结果。
五、直流电流测量1、将黑色表笔插入COM插孔，当被测电流不超过200mA时，红色表笔插入mA 插孔。
如果被测电流在200mA和20A之间，则将红色表笔插入A插孔。
2、将功能开关置于所需的 A 量程位置，并将测试笔串联接入到待测负载上，电流值显示的同时将显示红表笔连接的极性。
六、交流电流测量1、将黑色表笔插入COM插孔，当被测电流不超过200mA时，红色表笔插入mA 插孔。
如果被测电流在200mA和20A之间，则将红色表笔插入A插孔。
2、将功能开关置于所需的A～量程位置，并将测试表笔串联接入到待测负载上，从显示器上读取测量结果。
校准方法：一、将ON/OFF开关置于ON位置，黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。
二、将功能开关置于20V档，黑色表笔接入2V标准电池的负极，红色表笔接入标准电池的正极。
数字万用表校验规程

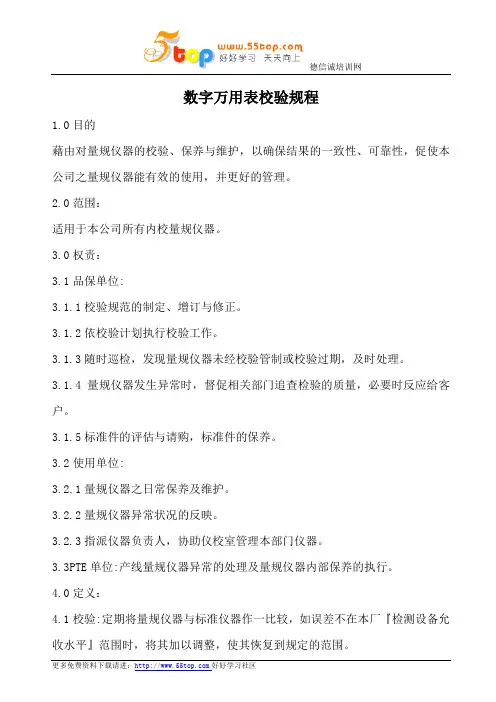

数字万用表校验规程1.0目的藉由对量规仪器的校验、保养与维护，以确保结果的一致性、可靠性，促使本公司之量规仪器能有效的使用，并更好的管理。
2.0范围：适用于本公司所有内校量规仪器。
3.0权责：3.1品保单位:3.1.1校验规范的制定、增订与修正。
3.1.2依校验计划执行校验工作。
3.1.3随时巡检，发现量规仪器未经校验管制或校验过期，及时处理。
3.1.4量规仪器发生异常时，督促相关部门追查检验的质量，必要时反应给客户。
3.1.5标准件的评估与请购，标准件的保养。
3.2使用单位:3.2.1量规仪器之日常保养及维护。
3.2.2量规仪器异常状况的反映。
3.2.3指派仪器负责人，协助仪校室管理本部门仪器。
3.3PTE单位:产线量规仪器异常的处理及量规仪器内部保养的执行。
4.0定义：4.1校验:定期将量规仪器与标准仪器作一比较，如误差不在本厂『检测设备允收水平』范围时，将其加以调整，使其恢复到规定的范围。
4.2内校:量规仪器之校验由仪校室执行。
4.3标准件:追溯至“国家二级标准”以上之量规仪器，并作为厂内量规仪器之校验依据。
4.4追溯:籍由一步一步的往上与较精确的标准比较、校验以建立量测仪器、标准物质或测量的有效校验观念，通常最终会参考于国际或国家基准。
4.5合格:量规仪器经校验，其误差值完全符合本厂『检测设备允收水平』。
4.6不合格:量规仪器经校验，其误差值不符合本厂『检测设备允收水平』。
4.7限定使用:量规仪器经校验，其误差值仅有小部份不符合本厂『检测设备允收水平』，且所量测之项目不占重点，输出讯号或量测值仅供参考，不影响质量制定，不做数据管制者。
5.0台式万用表校验方法5.1校验项目：5.1.1直流电压(1V，5V，30V)5.1.2交流电压(80V，110V，220V，300V)5.1.3电阻(100Ω，1KΩ，100KΩ，1MΩ)5.2标准仪器:六位半万用表，分流器5.3辅助仪器:5.3.1直流电源供应器(DC Source)5.3.2交流电源供应器(AC Source)5.3.3可变电阻5.4校验步骤:5.4.1直流电压(1V，5V，30V)5.4.1.1使用前确认标准万用表和分流器的校验有效期是否过期，过期则不能作为标准件使用。
数字式万用表的简单检测方法
数字式万用表的简单检测方法数字式万用表是电子工程师和电子爱好者必备的工具之一，用于测量电路中的电压、电流、电阻、频率等物理量。
但是使用数字式万用表时，有时会遇到一些困惑，比如如何正确使用它来检测电路，如何校准仪器等。
在本文中，我们将介绍数字式万用表的简单检测方法，帮助读者更好地使用它。
选择正确的量程数字式万用表通常有多个量程可以选择，如0-20V、2V-200V、0-2A等。
因此，在使用前需要确定选择正确的量程。
如果选择太小的量程，可能会导致电压、电阻等数值无法正常读取或显示，而选择太大的量程则可能会导致仪表过载而引起电路损坏。
通常情况下，我们可以先根据电路中元器件的参数来估算所需的量程。
比如，如果需要测量的电压在1-10V之间，则可以选择2V-200V量程。
如果不确定量程，可以选择量程较大的一档，然后逐渐缩小量程，直到得到最准确的读数为止。
接线顺序接线顺序是数字式万用表正常测量的关键之一。
在进行测量时，应先将红色表笔连接在电路中的正极，黑色表笔连接在电路中的负极，然后再将电源打开，这样可以减小仪器和电路之间的误差。
在连接电路时，应注意避免短路和接反。
在测量电阻时，应将被测物直接插入测试夹具中，避免电路中其他元器件的干扰。
在测量电容时，应先将电容器放电，然后才能进行测量。
校准数字式万用表数字式万用表是一种高精度电子仪器，但是时间长了以后，仪器的精度可能会发生变化，这时需要进行校准。
常见的校准方法有零点校准和比较校准两种。
零点校准是在未接入电路的情况下校准仪器的零点，比较校准是参考已知电路的数值，利用该参考值对仪器进行校准。
在进行校准前，应参考仪器的说明书，按照说明书中的校准方法进行操作。
总结以上是数字式万用表的简单检测方法，希望对读者有所帮助。
在使用数字式万用表时，应选择正确的量程、正确的接线顺序，避免短路和接反，同时要正确校准仪器，这样才能保证测量结果的准确性和稳定性。
数字万用表调零方法
数字万用表调零方法
数字万用表的调零方法有以下几种：
1. 零校准开关：有些数字万用表上面会有一个零校准开关，通过将开关转到相关的位置可以进行调零。
具体的操作方法可以参考数字万用表的操作手册。
2. 零偏调整：有些数字万用表在使用过程中会出现偏差，可能是由于长时间使用或者其他因素导致的。
可以通过使用调零器来进行零偏调整，具体的操作方法也可以参考数字万用表的操作手册。
3. 零点调节：数字万用表也可以通过对具体的测量范围进行零点调节来实现调零的目的。
具体的操作方法也需要参考数字万用表的操作手册。
需要注意的是，调零操作需要非常谨慎，最好在阅读仔细数字万用表的操作手册后再进行操作，以免误操作导致不准确的测量结果。
如果对数字万用表的操作不太熟悉，最好寻求专业人员的帮助。
