灰土挤密桩施工工艺标准
灰土挤密桩控制标准

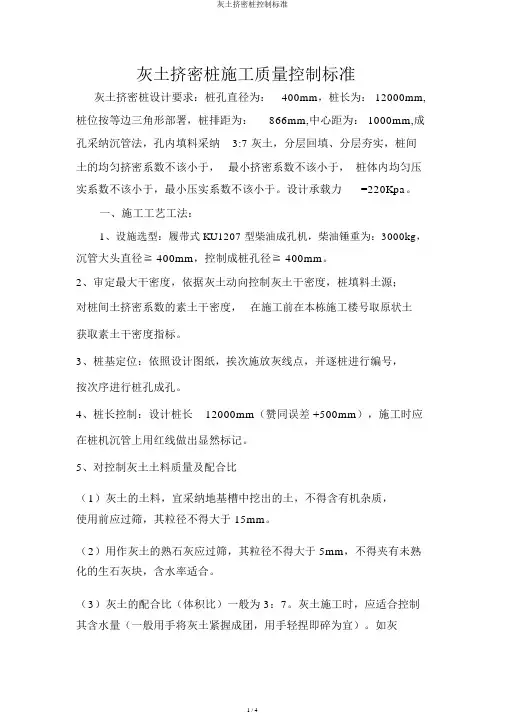

灰土挤密桩施工质量控制标准灰土挤密桩设计要求：桩孔直径为：400mm，桩长为： 12000mm,桩位按等边三角形部署，桩排距为：866mm,中心距为： 1000mm,成孔采纳沉管法，孔内填料采纳3:7 灰土，分层回填、分层夯实，桩间土的均匀挤密系数不该小于，最小挤密系数不该小于，桩体内均匀压实系数不该小于，最小压实系数不该小于。
设计承载力=220Kpa。
一、施工工艺工法：1、设施选型：履带式 KU1207 型柴油成孔机，柴油锤重为：3000kg，沉管大头直径≧ 400mm，控制成桩孔径≧ 400mm。
2、审定最大干密度，依据灰土动向控制灰土干密度，桩填料土源；对桩间土挤密系数的素土干密度，在施工前在本栋施工楼号取原状土获取素土干密度指标。
3、桩基定位：依照设计图纸，挨次施放灰线点，并逐桩进行编号，按次序进行桩孔成孔。
4、桩长控制：设计桩长12000mm（赞同误差 +500mm），施工时应在桩机沉管上用红线做出显然标记。
5、对控制灰土土料质量及配合比（1）灰土的土料，宜采纳地基槽中挖出的土，不得含有机杂质，使用前应过筛，其粒径不得大于 15mm。
（2）用作灰土的熟石灰应过筛，其粒径不得大于 5mm，不得夹有未熟化的生石灰块，含水率适合。
（3）灰土的配合比（体积比）一般为 3：7。
灰土施工时，应适合控制其含水量（一般用手将灰土紧握成团，用手轻捏即碎为宜）。
如灰土过干或过湿，应先洒水润湿或晾晒。
灰土应拌和均匀，颜色一致。
拌好后应及时使用，并做到随成孔、随回填夯实的原则，决不得隔日夯打使用。
6、桩孔回填用 3:7 灰土，土料采纳有机质含量 <5℅黄土，其土料粒径≤15mm,消石灰粒径≤5mm，机械筛土按 3:7 灰土比率进行控制，并在筛土机旁拌存试样，供参照。
7、桩孔回填，应随成孔随回填，并分层加灰回填夯实，回填系数随时动向测定，每层用量斗向孔内下料（每次下灰土厚度折合方量约：0.1m33）。
要求当日所成孔一定当日回填达成。
灰土挤密桩施工工艺
灰土挤密桩施工工艺
灰土挤密桩是利用锤击将钢管打入土中，使之侧向挤密成孔,将管拔出后，在柱孔中分层回填2:8或者3:7灰土夯实而成。
灰土挤密桩与桩间土共同组成复合地基,承受上部载荷。
优点：1、并可消除地基土的湿陷性,提高承载力降低压缩性。
2、与换填相比，灰土挤密桩不需大量开挖回填，可节省土方开挖和回填土
方工程量,工期可缩短。
3、可就地取材，应用廉价材料，降低工程造价。
4、机具简单,施工方便，工效高。
工艺流程：
1、士方开挖：桩施工前先将基坑挖好,桩项上部预留不小于1.2m的覆盖土层厚度，然后在坑内施工土桩。
2、桩成孔：填料夯实机采用卷扬夯实机,夯锤重500kg,锤底凸出呈锅底形。
施工过程中，根据地层软硬情况及时调整重锤落距。
成孔应依次逐排由外向内进行，以确保桩间的挤密效果。
3、夯填成桩：①施工顺序:清底夯一灰土拌合一虚填一夯击一成桩②安装好夯填机，调整和检查好机械夯打，填料前进行孔底夯实至少5击，填料时采用0.05立方米6击。
③填写好成孔记录和夯填记录，特别是成孔锤击和夯填夯击数、灰土填入量等记录。
检验试验：灰士挤密桩的承载力检验应在成桩14d~28d后进行。
在主楼基础筏板下随机
抽检，检测数量不少于总桩数的的1%,且每项单体工程复合地基静载荷试验不少于3点。
灰土垫层要分层压实，压实系数不小于O97。
灰土挤密桩施工方法
灰土挤密桩灰土挤密桩加固按正三角形布置，桩径0.4m，桩间距1.3m，加固深度不超过12m。
加固范围为路堤地段超出两侧坡脚排水沟外边缘0.5m，加固深度应穿透湿陷性黄土层到达非湿陷性黄土层以下1.0m，桩顶铺设厚0.5m的三七灰土垫层，灰土垫层其压实系数不小于0.95，三七灰土垫层内夹铺1-2层高强土工格栅。
(1)成孔工艺：采用振动沉管打桩机将与桩孔同直径钢管振入土中使土向孔的周围挤密，然后缓慢拔管成孔。
桩管顶设桩帽，下端作成60°角度锥形活动桩尖，以利空气流动，减少拔管时的阻力，避免坍孔。
成孔后及时拔出桩管，不应在土中搁置时间过长。
成孔顺序按里程一排排推进，同一里程由中间向两边推进，同排内间隔1孔进行，以免因挤压造成相邻孔缩孔。
(2)水泥土拌制与运输：土料和水泥的选用应符合设计要求。
水泥土配合比按设计要求宜先采用厂拌，采用小车运输。
根据室内土工试验严格控制水泥土含水量，若含水量大采用分摊晾干，若含水量小采用洒水润湿。
水泥土拌制根据回填要求随拌随用，被雨水淋湿、浸泡的水泥土严禁使用按作废处理。
下雨期间不进行水泥土拌制。
(3)水泥土回填夯实：桩孔分层夯实，每次回填厚度为250～400mm，采用提升式夯实机夯实。
配置直径0.35m，重量45kg的铸钢夯锤，落锤高度不小于2m，每层夯实不小于10锤（具体参数由试验确定）。
施工时，逐层以量斗定量向孔内下料，逐层夯实。
(4)施工步骤：①桩机进行入现场，根据设计桩长、沉管入土深度确定机架高度和沉管长度，并进行设备组装。
施工前在桩架或钢管上标出控制深度标记，以便施工中进行钢管深度观测。
②桩机就位，调整沉管与地面垂直，确保垂直度偏差不大于1%。
③起动马达沉管沉到预定标高。
④控制拔管速率，拔管过程中不允许反插。
⑤分层填料、夯实直至桩顶标高。
灰土挤密桩加固路堤地基示意见图1。
图1灰土挤密桩加固路堤地基示意图。
灰土挤密桩施工
灰土挤密桩施工1、成孔方案灰土挤密桩采用冲击成孔，孔内深层强桩采用机械掏孔。
成孔挤密应由外向里，间隔1－2孔进行，成孔后应立即进行夯填，灰土桩施工完成后，表层0.5m松动层应铲除并立即铺设3﹕7灰土垫层。
2、施工工序测放桩位→桩位验收→桩机就位→沉管挤密，同时拌制灰土→终孔验收→分层回填挤密成桩。
3、工艺流程（1）测量放线根据甲方提供的测量基准点，设置固定的控制点标志。
根据图纸尺寸布设桩位，用灰桩固定。
桩位放出后，根据桩位间距离，用钢尺进行检验，合格后报请建设单位和监理单位现场检查验收。
（2）成孔作业灰土挤密桩成孔方法采用沉管挤密，成孔挤密应由外向里，间隔1－2孔进行，成孔后应立即进行夯填，沉管时采用ZJ40导杆式柴油锤，桩尖定位对准桩中心，调平桩架后，使桩管垂直后方可升锤，待桩管深度超过1米后，并能保证桩管方向，稳定后，再加大落距，继续锤击，直到达到设计深度为止。
沉管过程中，如发现锤跳过高，速度过慢等现象（一般表现由于土质坚硬或遇到石块等），则宜控制油门，减少落距，并密切观察桩管垂直度，直到正常方可进行锤击。
桩管达到设计深度后，应立即关油门，徐徐拔出桩管，认真检验深度、孔径，如发现局部轻微缩孔现象，立即进行修正，使达到设计要求。
孔内深层强桩采用机械掏孔，隔排隔行跳打。
根据现场条件和场地情况可考虑采用机械洛阳铲或长螺旋钻机成孔。
（3）桩孔回填成孔后，孔底在填料前必须夯实，灰土挤密桩填料采用2﹕8灰土，孔内深层强夯桩填料采用水泥土，分层回填夯实。
石灰石采用新鲜消石灰，其粒径不得大于5mm。
土料宜采用粉质粘土，但不得使用块状粘土和砂质粉土，不得含有松软杂质，土料应过筛，筛网孔不大于15mm。
水泥品种铝酸三钙含量不大于5%的普通硅酸。
灰土配合比为2﹕8灰土，配合比应同施工员定出样标后，再施工，灰土应拌合均匀，颜色一致，当天拌合应当天使用，隔夜灰土不得使用，为控制灰土质量，施工中应对照样标检查，灰土拌合中必须控制灰土含水量与最优含水量之差不超过±2%。
灰土挤密桩施工工艺
灰土挤密桩施工工艺

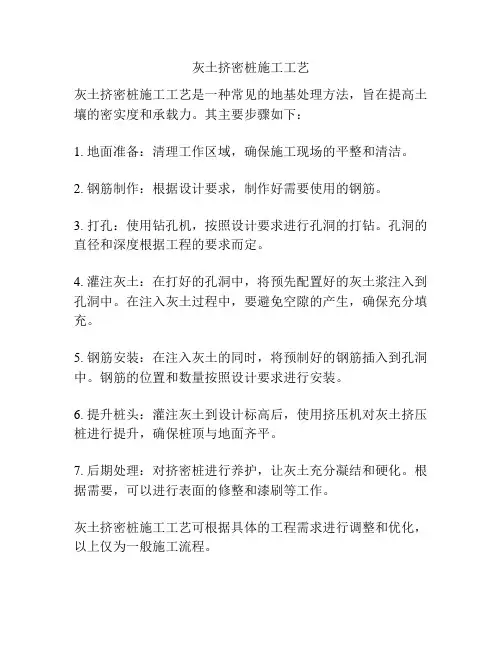

灰土挤密桩施工工艺是一种常见的地基处理方法，旨在提高土壤的密实度和承载力。
其主要步骤如下：
1. 地面准备：清理工作区域，确保施工现场的平整和清洁。
2. 钢筋制作：根据设计要求，制作好需要使用的钢筋。
3. 打孔：使用钻孔机，按照设计要求进行孔洞的打钻。
孔洞的直径和深度根据工程的要求而定。
4. 灌注灰土：在打好的孔洞中，将预先配置好的灰土浆注入到孔洞中。
在注入灰土过程中，要避免空隙的产生，确保充分填充。
5. 钢筋安装：在注入灰土的同时，将预制好的钢筋插入到孔洞中。
钢筋的位置和数量按照设计要求进行安装。
6. 提升桩头：灌注灰土到设计标高后，使用挤压机对灰土挤压桩进行提升，确保桩顶与地面齐平。
7. 后期处理：对挤密桩进行养护，让灰土充分凝结和硬化。
根据需要，可以进行表面的修整和漆刷等工作。
灰土挤密桩施工工艺可根据具体的工程需求进行调整和优化，以上仅为一般施工流程。
1.13灰土挤密桩施工工艺标准
1(QB-CNCEC JO10113-2004)1适用范畴本工艺标准适用于地基处理采纳灰土挤密桩加固的工程。
2施工预备2.1材料要求2.1.1土料：可采纳就地挖出的粘性土及塑性指数大于4的粉土，不得含有有机杂质或用耕植土；土料应过筛，其颗粒不应大于15mm。
2.1.2石灰：应用Ⅲ级以上新奇的块灰，使用前1-2d消解并过筛，其颗粒不应大于5mm，不得夹有未熟化的生石灰块粒及其他杂质，也不得含有过多的水分。
2.2要紧机具设备2.2.1成孔设备0.6t或1.2t柴油打桩机或自制锤击式打桩机，亦可采纳冲击钻出或洛阳铲。
2.2.2夯实设备卷扬机、提升式夯机或偏心轮夹杆式夯实机及梨形锤。
2.2.3要紧工具铁锹、量斗、水桶、胶管、喷壶、铁筛、手推胶轮车等。
2.3作业条件2.3.1岩土工程勘察报告、基础施工图纸、施工组织设计应齐全。
2.3.2建筑场地地面上所有障碍物和地下管线、电缆、旧基础等均已全部拆除搬迁。
沉管振动对邻近建筑物及厂房内仪器设备有阻碍时，已采取有效爱护措施。
2.3.3施工场地已进行平坦，对桩机运行的松软场地已进行预压处理，周围已做好有效的排水措施。
2.3.4 桩轴线操纵桩及水准点桩差不多设置并编号，且经复核；桩孔位置差不多放线并钉标桩定位或撒石灰。
2.3.5 已进行成孔、夯填工艺和挤密成效试验，确定有关施工工艺参数（分层填料厚度、夯击次数和夯实后的干密度、打桩次序），并对试桩进行了测试，承载力及挤密成效等符合设计要求。
2.3.6 供水、供电、运输道路、现场小型临时设施差不多设置就绪。
2.4 作业人员2.4.1 要紧作业人员：打桩工、焊工。
2.4.2 施工机具应由专人负责使用和爱护，大、中型机械专门机具需执证上岗，操作者须经培训后，执有效的合格证书可操作。
要紧作业人员差不多过安全培训，并同意了施工技术交底（作业指导书）。
3 施工工艺 3.1 工艺流程3.2 操作工艺3.2.1 桩施工一样采取先将基坑挖好，预留0.5-0.7mm 土层，冲击成孔，宜为1.20~1.50m ，然后在坑内施工土桩。
灰土挤密桩控制标准
灰土挤密桩施工质量控制标准灰土挤密桩设计要求：桩孔直径为：400mm，桩长为：12000mm,桩位按等边三角形布置，桩排距为：866mm,中心距为：1000mm,成孔采用沉管法，孔内填料采用3:7灰土，分层回填、分层夯实，桩间土的平均挤密系数不应小于0.93，最小挤密系数不应小于0.88，桩体内平均压实系数不应小于0.97，最小压实系数不应小于0.90。
设计承载力=220Kpa。
一、施工工艺工法：1、设备选型：履带式KU1207型柴油成孔机，柴油锤重为：3000kg，沉管大头直径≧400mm，控制成桩孔径≧400mm。
2、核定最大干密度，根据灰土动态控制灰土干密度，桩填料土源；对桩间土挤密系数的素土干密度，在施工前在本栋施工楼号取原状土获得素土干密度指标。
3、桩基定位：按照设计图纸，依次施放灰线点，并逐桩进行编号，按顺序进行桩孔成孔。
4、桩长控制：设计桩长12000mm（允许偏差+500mm），施工时应在桩机沉管上用红线做出明显标志。
5、对控制灰土土料质量及配合比（1）灰土的土料，宜采用地基槽中挖出的土，不得含有机杂质，使用前应过筛，其粒径不得大于15mm。
（2）用作灰土的熟石灰应过筛，其粒径不得大于5mm，不得夹有未熟化的生石灰块，含水率适宜。
（3）灰土的配合比（体积比）一般为3：7。
灰土施工时，应适当控制其含水量（一般用手将灰土紧握成团，用手轻捏即碎为宜）。
如灰土过干或过湿，应先洒水湿润或晾晒。
灰土应拌和均匀，颜色一致。
拌好后应及时使用，并做到随成孔、随回填夯实的原则，决不得隔日夯打使用。
6、桩孔回填用3:7灰土，土料选用有机质含量<5℅黄土，其土料粒径≤15mm,消石灰粒径≤5mm，机械筛土按3:7灰土比例进行控制，并在筛土机旁拌存试样，供参照。
7、桩孔回填，应随成孔随回填，并分层加灰回填夯实，回填系数随时动态测定，每层用量斗向孔内下料（每次下灰土厚度折合方量约：0.1m3³）。
灰土挤密桩工程施工技术
灰土挤密桩工程施工技术一、概述灰土挤密桩是一种有效的地基处理方法，适用于加固地下水位以上湿陷性黄土、素填土、杂填土等地基。
该方法通过打入钢套管、振动沉管或炸药爆扩等手段，在基础底面土中形成若干个桩孔，然后在孔中分层填入灰土并夯实，以提高地基的承载力或水稳性。
灰土挤密桩具有施工速度快、造价低、施工设备简单、技术可靠、工业废料利用、承载力提高快及社会效益好等特点。
二、施工工艺及操作要点1. 施工工艺流程基坑开挖放线定位及高程测量→ 桩机就位沉管成孔→ 灰土分层填入并夯实→ 桩孔施工质量检验。
2. 操作要点（1）基坑开挖放线定位及高程测量：根据设计图纸，进行现场放样，确定桩位，并在地面上设置控制桩。
对基坑进行开挖，确保桩机能够平稳就位。
（2）桩机就位沉管成孔：将桩机移至指定桩位，调整桩机高度和角度，使其符合设计要求。
启动桩机，利用沉管打入土层，形成桩孔。
在成孔过程中，要注意桩孔的垂直度和深度，避免桩孔倾斜或超深。
（3）灰土分层填入并夯实：将分层夯实的灰土填入桩孔中，每层填入厚度应根据设计要求确定。
填入一层灰土后，使用夯实设备进行夯实，确保灰土与原土层紧密结合。
重复以上步骤，直至桩孔填满。
（4）桩孔施工质量检验：施工完成后，对桩孔进行质量检验，包括桩孔的垂直度、深度、灰土密实度等指标。
检验不合格的桩孔应进行整改，直至满足设计要求。
三、施工质量控制措施1. 桩位控制：在施工过程中，要严格按照设计图纸进行桩位放样，确保每个桩位准确无误。
2. 桩孔垂直度控制：在桩机就位过程中，要调整桩机高度和角度，使其符合设计要求。
在成孔过程中，要时刻关注桩孔的垂直度，避免倾斜。
3. 桩孔深度控制：在成孔过程中，要严格按照设计要求进行桩孔深度的控制，避免超深或欠深。
4. 灰土质量控制：填入桩孔的灰土应符合设计要求，确保灰土的质量和密实度。
5. 施工人员培训：对施工现场的施工人员进行技术培训和安全教育，提高施工质量意识和安全意识。
