氮氧化物NOX检测仪技术参数
氮氧化物尾气分析仪的参数介绍
氮氧化物尾气分析仪的参数介绍氮氧化物的定义氮氧化物是常见的空气污染物之一，其包括氮氧化物（NOx）和一氧化氮（NO）等物质。
这些物质是由车辆、工厂和其他人为活动所产生的废气中释放出来的。
这些气体不仅对环境有害，也对人类健康造成影响。
为了监测和掌握氮氧化物的释放情况，现代工业界和政府机构已经开发出了高精度的氮氧化物尾气分析仪。
这些仪器使用了多种参数来测量和记录氮氧化物的排放量。
氮氧化物尾气分析仪的参数应用硫酸重量法测量TG，通量、偏差和误差TG是氮氧化物尾气分析仪中最重要的参数之一。
TG是氮氧化物应用于空气和水的相对不溶度，通常是以重量百分比（%）的形式表达。
氮氧化物的不同形式可以产生不同的TG值。
例如，NO的TG值较高，因为它相对不溶于水。
一氧化氮的TG值比NO高，因为它在水中的相对不溶度更高。
氮氧化物尾气分析仪中的通量参数表示TG的速度。
这个参数就是每单位时间内氮氧化物的排放量。
通常，我们使用克/小时来表示通量的值。
偏差和误差参数用于表示氮氧化物尾气分析仪的精度和准确度。
偏差是指氮氧化物尾气分析仪所测量的数值与实际数值之间的差异。
误差是指氮氧化物尾气分析仪所测量的数值和真实值之间的误差。
使用FPD测量NO和NO2，浓度、检测限和精度NO和NO2是氮氧化物的主要成分之一。
氮氧化物尾气分析仪通常采用火焰光度检测器（FPD）测量这些成分的含量。
这个参数表示为分子/升。
另一个重要的参数是浓度，这个参数表示氮氧化物的浓度。
氮氧化物频繁的变化对人体健康和环境都是有影响的，因此，正确地测量和监测氮氧化物的浓度十分重要。
氮氧化物尾气分析仪的检测限将氮氧化物的变化限制在一定的范围内。
检测限可以是很高的，因此，氮氧化物尾气分析仪可以提示各种氮氧化物之间的变化幅度。
最后，精度表示设备所测量的数值的准确程度。
如果精度高，则它可以很好地反映氮氧化物释放的实际情况。
结论氮氧化物尾气分析仪是一种先进的科技设备。
级别高的氮氧化物尾气分析仪具有很高的精度和准确度。
氮氧化物NOX分析仪日常检查作业指导书
氮氧化物NO X 分析仪日常检查作业指导书1.范围适用于GB3847-2018《柴油车污染物排放限值及测量方法（自由加速法及加载减速法）》中Lugdwon 使用的氮氧化物NO X 分析仪的日常检查。
2.检查用标准气体 ——零点标准气体： O 2=20.8% NO<1×10-6 NO 2<1×10-6——低浓度标准气体： NO=300×10-6 NO 2=60×10-6——高浓度标准气体： NO=3000×10-6 NO 2=600×10-6 3.检查项目气体浓度示值误差及NO X 响应时间。
4.检查环境条件检查环境条件如下： ——温度：（0~40）℃； ——相对湿度：（0~85）%； ——大气压力：86kPa ~106kPa 。
5.技术要求按照GB3847-2018《柴油车污染物排放限值及测量方法（自由加速法及加载减速法）》中氮氧化物NO X 分析仪的相关技术要求，确定控制限为气体浓度示值相对误差不超过±4.0%或绝对误差不超过±25×10-6。
6.检查方法采用标准气体进行检查。
首先首先通入零点标准气体，对排放气体测试仪进行调零，然后采用高浓度标准气体通入氮氧化物NO X 分析仪进行标定，同时对NO X 分析仪的响应时间（T 90和T 10）进行计算和检查，当T 10≥6.7s ，T 90≥6.5s ，则检查不通过，仪器锁止。
然后采用低浓度标准气体通入氮氧化物NO X 分析仪进行检查，当分析仪的读数与标准气体的差值超过技术要求，重则检查不通过，仪器锁止。
相对误差计算公式如公式1：%100⨯-=ssc c c δ (1)式中：δ——相对误差，%；c ——分析仪气体浓度示值，×10-6 c s ——标准气体浓度，×10-6 绝对误差计算公示如公式2：s c c -=∆ (2)式中：Δ——绝对误差，×10-6 7.检查结果的判定及处理7.1 如果%4≤∆，或61025-⨯≤δ则本次检查通过。
关于氮氧化物尾气分析仪的参数介绍
关于氮氧化物尾气分析仪的参数介绍随着环境保护意识的不断提高，对于汽车尾气排放的监控与管理也愈加严格。
其中，氮氧化物（NOx）是一种广泛存在于汽车尾气中的有害物质。
为了满足相关监管要求，并确保车辆排放符合标准，氮氧化物尾气分析仪成为了必不可少的工具。
在此，我们将介绍氮氧化物尾气分析仪的主要参数。
1. 测量原理氮氧化物尾气分析仪通常采用化学分析方法测量尾气中的氮氧化物浓度。
其测量原理基于化学吸收光谱技术（Chemiluminescence）。
具体来说，该技术利用氮氧化物的荧光特性，在化学反应的同时生成偶氮苯类似物，进而产生可见光信号，以此测量尾气中的氮氧化物浓度。
2. 测量范围氮氧化物尾气分析仪的测量范围通常为0-5000ppm或0-10%。
在实际应用过程中，需要根据所需测量的尾气浓度选择相应测量范围，以保证测量结果的准确性。
3. 抽气流量为保证测量的准确性，氮氧化物尾气分析仪需要稳定的抽气流量。
通常，其抽气流量为0.2-2.0L/min。
需要注意的是，抽气流量过大或过小都会影响结果的准确性，因此需要根据实际情况进行调整。
4. 响应时间氮氧化物尾气分析仪的响应时间是指仪器对尾气变化的反应能力。
通常，其响应时间为2-10秒。
需要注意的是，在实际应用中，响应时间往往受到抽气流量和化学反应时间的影响，因此需要在使用时加以注意。
5. 精度氮氧化物尾气分析仪的精度通常为±1-3%FS。
需要注意的是，仪器的精度会受到多种因素的影响，包括测量范围、抽气流量、响应时间等等。
因此，选择合适的仪器和正确操作是确保精度的重要因素。
6. 分析方式氮氧化物尾气分析仪通常支持不同的分析方式，常见的包括定点分析、移动分析和在线分析。
其中，定点分析主要用于静态车辆排放检测，移动分析主要用于动态行驶车辆的排放检测，而在线分析则可以实时监测车辆的排放情况，满足监管和管理的需求。
综上所述，氮氧化物尾气分析仪是一项重要的环保设备，能够对汽车尾气排放进行准确的监测和管理，以保障环境质量和公众健康安全。
XHN2000B-V2.0新先河氮氧化物监测仪
接地
A1：NOX浓度的模拟输出；A2：NO浓度的模拟输出；A3：NO2浓度的模拟输出；
3. 系统组成及结构
状态输出和控制输入
1 234
5678
状态输出引脚分配图
引脚 4 5
状态 系统正常 浓度有效
6
量程
7
零气校准
8
跨度校准
状态有效无效
没有问题是
测量浓度有效时为高， 无效时为低
高量程时为高，低量程 时为低
探测器：采用光子计数器模块， 钼炉：加热到315℃将NO2转化为
大大提高响应信号。
NO。
干燥管：去除水分，为O3发 生器提供干燥的气体
3. 系统组成及结构
NOX气路图
3. 系统组成及结构
显示屏
USB口 开关按键 粒子过滤器
前面板示意图
3. 系统组成及结构
后 面 板 示 意 图
交流电接口 采样口
• 校准口：使用外径为6.35mm的聚四氟乙烯管 ，长度不超过2m连接标气和入口
• 排气口：使用最小外径为6.35mm的聚四氟乙 烯管，排出气的管路要不长于10m，并且要伸出 分析仪所在室外。
4. 现场安装与操作
• 电路和气路连接完成后，需要进行初始的功能检查。接通电源，泵和 排风扇启动，屏幕会显示先河环保的公司商标和一些初始过程和一些 信息。
仪器处于零点校准模式 为高，测量状态为低
仪器处于跨度校准模式 为高，测量状态为低
控制输入引脚分配图
引脚 状态
开启的状态
1
零点校准 零点校准激活
2
地
提供外部设备的接地
3
跨度校准 跨度校准激活
4. 现场安装与操作
4. 现场安装与操作

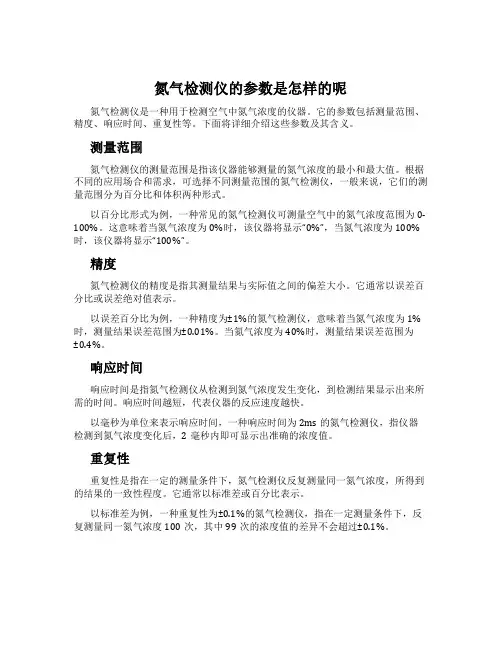

氮气检测仪的参数是怎样的呢
氮气检测仪的参数是怎样的呢氮气检测仪是一种用于检测空气中氮气浓度的仪器。
它的参数包括测量范围、精度、响应时间、重复性等。
下面将详细介绍这些参数及其含义。
测量范围氮气检测仪的测量范围是指该仪器能够测量的氮气浓度的最小和最大值。
根据不同的应用场合和需求，可选择不同测量范围的氮气检测仪，一般来说，它们的测量范围分为百分比和体积两种形式。
以百分比形式为例，一种常见的氮气检测仪可测量空气中的氮气浓度范围为0-100%。
这意味着当氮气浓度为0%时，该仪器将显示“0%”，当氮气浓度为100%时，该仪器将显示“100%”。
精度氮气检测仪的精度是指其测量结果与实际值之间的偏差大小。
它通常以误差百分比或误差绝对值表示。
以误差百分比为例，一种精度为±1%的氮气检测仪，意味着当氮气浓度为1%时，测量结果误差范围为±0.01%。
当氮气浓度为40%时，测量结果误差范围为±0.4%。
响应时间响应时间是指氮气检测仪从检测到氮气浓度发生变化，到检测结果显示出来所需的时间。
响应时间越短，代表仪器的反应速度越快。
以毫秒为单位来表示响应时间，一种响应时间为2ms的氮气检测仪，指仪器检测到氮气浓度变化后，2毫秒内即可显示出准确的浓度值。
重复性重复性是指在一定的测量条件下，氮气检测仪反复测量同一氮气浓度，所得到的结果的一致性程度。
它通常以标准差或百分比表示。
以标准差为例，一种重复性为±0.1%的氮气检测仪，指在一定测量条件下，反复测量同一氮气浓度100次，其中99次的浓度值的差异不会超过±0.1%。
其他参数除了上述几种参数外，还有一些氮气检测仪常用的参数，例如：温度范围、湿度范围、工作时间、电池寿命等。
这些参数也是选择氮气检测仪时需要考虑的因素之一。
总结以上是氮气检测仪常用的几种参数及其含义。
在选择氮气检测仪时，需要根据实际情况和需求综合考虑这些参数。
合理选择氮气检测仪既能保证测量的准确性，又能满足工作需要。
关于氮氧化物尾气分析仪的参数介绍
关于氮氧化物尾气分析仪的参数介绍氮氧化物是一类有害的废气污染物，对于环境和人类健康都有不良影响。
因此，对于汽车、发电厂和工业排放源的氮氧化物排放，要进行严格的监管和管理。
氮氧化物尾气分析仪可以测量和检测氮氧化物排放，并确定是否符合排放标准，是现代环保监测的必备工具。
一、仪器概述氮氧化物尾气分析仪通常由控制系统、气体采样系统、分析检测模块和数据处理系统四部分组成。
通过采集机动车辆发动机、燃气锅炉等排放源的尾气，经过分析检测，可以得出氮氧化物排放浓度值。
二、主要参数介绍1. 检测范围或灵敏度检测范围或灵敏度是指氮氧化物尾气分析仪可以检测的氮氧化物浓度范围或最低检测浓度。
检测范围越宽或灵敏度越高，越能满足不同排放源的监测需求。
2. 检测方式目前主要的检测方式有化学检测法和物理检测法两种。
化学检测法需要使用化学试剂进行反应和分析，而物理检测法则利用气体分子的光学、电化学、质谱等特性来检测氮氧化物浓度。
两种检测方式各有优劣，应根据实际需求进行选择。
3. 响应时间响应时间是指氮氧化物尾气分析仪检测到氮氧化物浓度变化后，输出浓度值所需的时间。
响应时间越短，越能满足实时监测和控制的需求。
4. 采样流量采样流量是指氮氧化物尾气分析仪采集尾气的流量，通常以升/分钟（l/min）为单位。
采样流量的大小影响着样品的稳定性和氮氧化物浓度的准确性。
较高的采样流量能够更准确地反映真实的氮氧化物排放浓度。
5. 重复性重复性是指在同一条件下，氮氧化物尾气分析仪重复测量氮氧化物浓度时，结果的偏离程度。
重复性越好，说明测试结果的准确性越高。
三、注意事项使用氮氧化物尾气分析仪时需要注意以下事项：1.操作人员需要具备相关技能和知识，以保证测试准确性和安全性；2.仪器的运输、安装和维护需要专业技术人员进行；3.在测试过程中，需要严格按照操作手册和规程进行，检验和校准仪器定期进行；4.氮氧化物尾气分析仪的使用寿命有限，需要定期更换耗材和部件，并进行维护和保养。
固定式氮氧化物气体检测仪
氮氧化物气体检测仪产品描述在线式氮氧化物气体检测仪HNAG1000-NOX,适用于各种环境中的氮氧化物体浓度和泄露实时准确检测，采用进口电化学传感器和微控制器技术.响应速度快，测量精度高，稳定性和重复性好等优点.防爆接线方式适用于各种危险场所,并兼容各种控制报警器,PLC,DCS等控制系统,可以同时实现现场报警预警,4-20mA标准信号输出,继电器开关量输出;完美显示各项技术指标和气体浓度值;同时具有多种极强的电路保护功能,有效防止各种人为因素,不可控因素导致的仪器损坏;产品参数产品特点●本安电路设计，防爆认证，二级防雷、防静电，防雷和防静电能力超过国家标准，抗高强度脉冲浪涌电流冲击。
高可靠性和稳定性。
●标准总线RS485和4～20mA 标准信号同时输出，1组继电器开关量输出，可选频率输出200-1000Hz 、Hart 协议信号、1～5V 输出、无线传输(10-50公里或不限距离)。
可以有线或无线远程实时监控，将数据上传到手机或通过局域网、互联网传输到环保局、其他监控中心、监控设备、监控电脑，通过免费上位机软件或气体报警控制器实时监控现场的浓度。
氮氧化物NOX 气体探测仪详细参数工作电压DC5V ±1%/DC24±1%波特率9600测量气体氮氧化物NOX 气体检测原理电话学采样精度±2%F.S 响应时间<10S 重复性±1%F.S 工作湿度0-95%RH 工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间10S 工作电流≤50mA 工作气压86kpa-106kpa安装方式固定安装质保期1年输出接口多种外壳材质铝合金使用寿命3-5年外型尺寸183143107mm(L ×W ×H ）1.5Kg测量范围详见选型表输出信号标配：RS485，4-20mA氮氧化物NOX 气体探测仪量程选择表量程(ppm)精度(ppm )0-10.010-100.010-1000.10-5000.10-100010-100%VOL 1%VOL其他特殊量程电话咨询技术工程师●兼容各种二次表、数据采集模块、PLC、DCS系统，可直接驱动电磁阀、风机、报警器等设备，也可以通过驱动中间继电器来驱动大功率设备。
《柴油车氮氧化物(NOX)检测仪校准规范》编制说明
《柴油车氮氧化物（NO X）检测仪校准规范》编制说明一、任务来源根据2017年国家质检总局国家计量技术规范制修订工作安排（国质检量函【2017】25号），全国法制计量管理计量技术委员会下达任务，由浙江省计量科学研究院作为主要单位起草《柴油车氮氧化物（NO X）检测仪校准规范》。
任务下达后，规范起草单位多次召开研讨会，并对参与起草单位浙江浙大鸣泉电子科技有限公司生产的柴油车氮氧化物（NO X）检测仪进行了全性能的试验；由于本规范起草期间的主要依据GB 3847尚未正式颁布，起草组多次与国标起草单位进行了沟通，确保国标和本规范的一致性；另起草组派多人参加了交通部起草的《压燃式机动车排气分析仪》行业规程研讨和审定会，并全面参与该行业标准的试验和制定工作。
期间起草组前往全国各生产厂商进行了相关试验，多方面听取了各生产厂家和行业管理的部门的意见，针对不同的意见，组织了机动车计量检测技术工作组及有关人员专门对相关的意见进行了研讨，并达成一致意见，从而完成了该规范的编写工作。
二、目的及意义“十二五”规划纲要中首次将氮氧化物（NOx）列入约束性指标体系，并要求排放量减少10%。
氮氧化物污染物的主要来源有工业排放和机动车排放。
研究表明，国内机动车氮氧化物排放量占总排放量的31%，而其中保有量仅占5%的重型柴油车氮氧化物排放量却占汽车总排放量74%，因此，柴油车氮氧化物排放的控制对改善城市环境质量具有至关重要的作用。
我国现行的柴油车排放标准为GB 3847-2005《车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法》。
该排放标准仅对柴油车排放的烟度提出了排放限值，其检测方法为自由加速烟度法。
针对“十二五”期间，全国范围内将会严格实施的国Ⅳ阶段机动车排放标准以及未来将要实施的国Ⅴ标准，有关部门必会对柴油车排放中的氮氧化物进行严格控制，同时建立相关的排放标准和检测方法（GB 3847修订版），并研发相关的柴油车氮氧化物检测设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氮氧化物NOX检测仪技术参数
氮氧化物气体检测仪产品描述：
在线式氮氧化物气体检测仪,适用于各种环境中的氮氧化物气体浓度和泄露实时准确检测，采用进口电化学传感器和微控制器技术. 响应速度快，测量精度高，稳定性和重复性好等优点. 防爆接线方式适用于各种危险场所, 并兼容各种控制报警器, PLC, DCS等控制系统, 可以同时实现现场报警预警, 4-20mA 标准信号输出,继电器开关量输出; 完美显示各项技术指标和气体浓度值; 同时具有多种极强的电路保护功能, 有效防止各种人为因素, 不可控因素导致的仪器损坏;
氮氧化物气体检测仪产品特性：
★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;
★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;
★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障;
★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等;
★独立气室，传感器更换便捷,更换无须现场标定，传感器关键参数自动识别;
★全量程范围温度数字自动跟踪补偿，保证测量准确性;
★半导体纳米工艺超低功耗32位微处量器;
★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;
★具备过压保护,防雷保护,短路保护,反接保护,防静电干扰,防磁场干扰等功能;
并且具有自动恢复功能,防止发生外部原因,人为原因,自然灾害等造成仪器损坏;
★全中文/英文操作菜单,简单实用,带温度补偿功能;
★PPM,%VOL,mg/m3三种浓度单位可自由切换;
★防高浓度气体冲击的自动保护功能;
型号：SK-500-NOX-A
检测气体：空气中的氮氧化物NOX
检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL
分辨率：0.1ppm、0.1%LEL
显示方式：液晶显示
温湿度
：
选配件，温度检测范围：-40 ～120℃，湿度检测范围：0-100%RH
检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3% 线性误差：≤±1%
响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）
恢复时间：≤20秒重复
性：
≤±1%
信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km
②RS485信号：采用标准MODBUS RTU协议，传输距离2Km
③电压信号：0-5V、0-10V输出，可自行设置
④脉冲信号：又称频率信号，频率范围可调（选配）
⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC 3A/24VDC 3A
传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）
②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）
接收设备：用户电脑、控制报警器、PLC、DCS、等
报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等
报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警
电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式
防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀
防护等级：IP66 工作温度：-30 ～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝
尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪
器净重)
工作压力：0 ～100Kpa
标准配件：说明书、合格证质保期：一年
应用场所
石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾
处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。
