浅谈电缆用云母带——耐火云母带
浅谈电缆用云母带——耐火云母带
云母带按云母可分为：合成云母带、金云母带、白云母带。
按用途可分为：电机用耐火云母带、耐火电缆用耐火云母带。
一、火电缆用耐火云母带
耐火电缆用耐火云母带是一种高性能的云母绝缘制品，具有优良的而高温性能和耐燃烧性能。
适用于各种耐火电缆中主要耐火绝缘层。
在遇明火燃烧时基本上不存在有害烟雾的挥发。
它为分合成云母耐火云母带与金云母耐火云母带。
1、合成云母耐火云母带
合成云母带是以氟离子代替羟基，在常压条件下合成的尺寸大、晶型完整的人工布粘贴在一面或两面而制成的。
将玻璃布粘贴在云母一面的叫做“单面带”，两面都粘贴的叫“双面带”。
全在哪买云母带具有天然云母带的特性。
即：膨胀系数小、介电强度大、电阻率高和介电常数均匀以外，它还具有耐热等级高，可达到A级耐火水平（950-1000度），耐温大于1000度，厚度在8.08-0.15mm，最大供应宽度920mm.
2、金云母耐火云母带
金云母耐火云母带具有良好的耐火性、耐酸碱性和抗电晕、抗辐射的特性,且有很好柔软性及拉伸强度,适合于高速缠绕。
耐火实验表明：包绕了金云母带的电线电缆，在温度840℃电压1000V的条件下可保证90min小时不发生击穿。
金云母玻纤耐火带被广泛应用于高层建筑、地下铁道、大型电站及重要的工矿企业等与防火安全和消防救生有关的地方，例如，消防设备及紧急向导灯等应急设施的供电线路和控制线路。
由于其价格低廉，是做耐火线缆的首选材料。
耐火云母带
产品性能
耐火云母带是采用优质金云母纸或合成云母纸为基材，用玻纤布或无碳性高聚物薄膜作为单面或双面为补强材料，用有机硅树脂粘合，经高温烘焙、干燥后、再用分切而成的带状产品。
耐火云母带成品干爽、无粘连性，具有良好的弯曲性、柔软性，在高速绕包电线电缆时有较高的抗张强度，同时还具有耐酸碱性和抗电晕、抗辐射的特性，以及良好的拉伸性、柔软性与电绝缘性能，是制造耐火型电线电缆理想的首选材料。
技术参数
指标名称
单位
单面补强 ( G + M )
双面补强 ( G + M + G ) 标称厚度 mm 0.10
0.12
0.14
0.16 0.14
0.16
平均值 ±0.015 厚度公差 典型值
mm ±0.02
克重 g/m 2 135±10 165±15 205±15 220±15 200±15 220±15 云母含量 % >60
>65
>70
>70
>60
>60
胶黏剂含量 % ≤13±2
≤12±2 挥发物含量 % ≤0.10
拉伸强度 N/cm ≥105
≥130
电气强度 MV/m ≥11
储存期 天
360
相关图片
规格
最低订货量：200kg
注意：以上数据是我司采用公认检验方法的累积典型值，仅供客户在初次试用本公司产品时的参考值。
但为确保您正确选用本公司产品，请及时与本公司工程师取得联系，以便为你提供进一步的服务。
耐火云母带
产品企号：
D050202。
云母带缠在电缆上的作用
云母带缠在电缆上的作用
云母带是一种用于绝缘材料的材料，常用于绝缘电缆和电线的构造中。
它具有以下作用：
1. 绝缘：云母带具有良好的绝缘性能，能有效地隔离电缆和电线中的导体，防止导体之间的电流泄漏和电击风险。
2. 防火：云母带是一种非常耐火的材料，具有优异的抗火性能。
在电缆和电线的结构中，云母带可以承受高温，延缓火势蔓延，减轻火灾对电线电缆系统的破坏。
3. 强度增强：云母带可以增强电缆和电线的机械强度，提高其抗拉强度和耐磨性。
它可以在一定程度上保护电缆和电线免受外部压力和物理受损。
4. 筒形稳定：云母带可以使电缆和电线保持圆筒形状，防止其变形或折叠。
这对于电缆和电线的运输、安装和使用非常重要，保证了其正常的电气性能和使用寿命。
总之，云母带在电缆上起到了绝缘、防火、强度增强和筒形稳定的作用，保护电缆和电线的性能和安全。
电缆 云母带
电缆云母带电缆云母带是一种常见的电缆绝缘材料，它在电力、通信等领域有着广泛的应用。
下面将从云母带的特点、用途、制作工艺等方面进行介绍。
一、云母带的特点云母带是由云母片经过特殊工艺处理制成的绝缘材料。
云母具有优异的绝缘性能和耐热性，能够在高温下保持较好的绝缘性能，不易燃烧。
同时，云母带还具有较好的机械强度和柔韧性，便于加工和安装。
此外，云母带还具有良好的耐腐蚀性能和耐化学物质侵蚀能力，能够在恶劣的环境中长期稳定工作。
二、云母带的用途云母带主要用于电缆绝缘层的包裹和保护。
由于云母具有优异的绝缘性能和耐热性，能够有效地隔离电缆导体与外部环境，防止电缆发生漏电、短路等故障。
同时，云母带还能够抵抗电缆在长期运行中产生的热应力和电应力，保证电缆的安全可靠运行。
除了电缆绝缘层，云母带还广泛应用于电缆护套、电机绝缘、变压器绝缘等领域。
三、云母带的制作工艺云母带的制作工艺主要包括云母片的选材、处理和组装。
首先，需要选择质量优良、无裂纹和杂质的云母片作为原材料。
然后，对云母片进行清洗、干燥和涂覆处理，以增加其绝缘性能和耐热性。
接下来，将处理后的云母片进行层叠组装，经过压力和温度的作用，使其形成一定厚度和宽度的云母带。
最后，对云母带进行检测和包装，确保其质量符合要求。
四、云母带的市场前景随着电力工业和通信工业的快速发展，对电缆的需求不断增加，云母带作为电缆绝缘材料的重要组成部分，市场需求也在不断扩大。
同时，随着电力设备和通信设备对绝缘性能和耐热性要求的提高，云母带的市场前景也越来越广阔。
未来，随着新能源、高速铁路等领域的发展，云母带的市场需求将进一步增加。
电缆云母带作为一种重要的电缆绝缘材料，具有优异的绝缘性能、耐热性和耐腐蚀性能，被广泛应用于电力、通信等领域。
云母带的制作工艺也相对简单，市场前景广阔。
未来，随着科技的进步和工业的发展，云母带将在更多领域发挥其重要作用。
电缆中的云母带有什么用
电缆中的云母带有什么用
耐火云母带简称云母带,是一种耐火绝缘材料，按用途可分为：电机用耐火云母带、耐火电缆用耐火云母带。
按结构分为：双面带、单面带、三合一带、双膜带、单膜带等。
按云母又可分为：合成云母带、金云母带、白云母带。
1.云母带有三种，其各自质量性能是合成云母最好，白云母最差，对于小规格的电缆必须选取合成云母带进行绕包，长江电缆小编提醒大家云母带分层不能使用，长期储存的云母带易吸湿，所以在储存云母带时必须考虑周围环境的温度和湿度。
2.耐火电缆选用云母带绕包设备时，应采用稳定性能好，绕包角度最好在300--400绕包，其云母带绕包均匀紧密，所有与设备按触的导轮及杆必须光滑，排线整齐，张力不易太大，收线工装轮侧板及筒体平整光滑。
3.对于具有轴向对称性的圆形线芯其云母带绕包后的各个方向紧密，所以对于耐火电缆的导体结构宜采用圆形紧压导体。
耐火电缆用耐火云母带是一种高性能的云母绝缘制品，具有优良的耐高温性能和耐燃烧性能。
粉云母带常态时具有良好的柔软性，适用于各种耐火电缆中主要耐火绝缘层。
在遇明火燃烧时基本不存在有害烟雾的挥发，所以该产品用于电缆不但有效，而且很安全。
耐火电缆里的云母带怎么防火的
绝缘、耐高温、隔热性好是云母的特性。
耐火电缆里的云母带的主要作用：
一是在一定时间内保护电缆内部不受外部高温影响，
二是使电缆在高温下，其它绝缘、保护材料全部损坏的情况下仍能依靠云母具有一定的绝缘性能（前提是不能碰，因为这时绩绝缘结构可能是由灰烬构成的）。

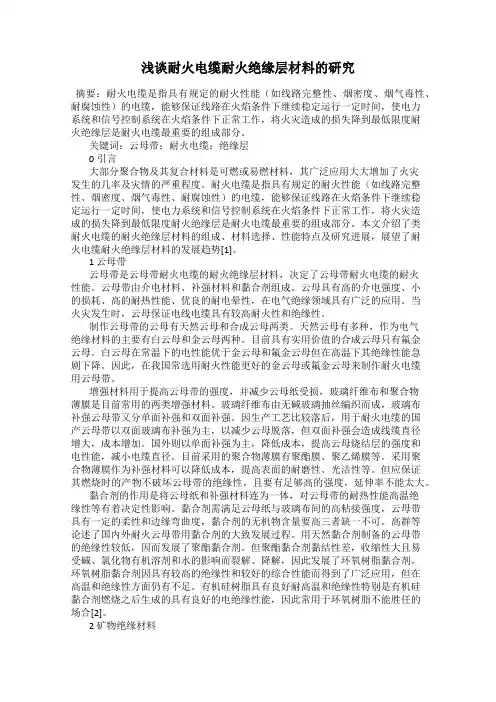

浅谈耐火电缆耐火绝缘层材料的研究
浅谈耐火电缆耐火绝缘层材料的研究摘要：耐火电缆是指具有规定的耐火性能（如线路完整性、烟密度、烟气毒性、耐腐蚀性）的电缆，能够保证线路在火焰条件下继续稳定运行一定时间，使电力系统和信号控制系统在火焰条件下正常工作，将火灾造成的损失降到最低限度耐火绝缘层是耐火电缆最重要的组成部分。
关键词：云母带；耐火电缆；绝缘层0引言大部分聚合物及其复合材料是可燃或易燃材料，其广泛应用大大增加了火灾发生的几率及灾情的严重程度。
耐火电缆是指具有规定的耐火性能（如线路完整性、烟密度、烟气毒性、耐腐蚀性）的电缆，能够保证线路在火焰条件下继续稳定运行一定时间，使电力系统和信号控制系统在火焰条件下正常工作，将火灾造成的损失降到最低限度耐火绝缘层是耐火电缆最重要的组成部分。
本文介绍了类耐火电缆的耐火绝缘层材料的组成、材料选择、性能特点及研究进展，展望了耐火电缆耐火绝缘层材料的发展趋势[1]。
1 云母带云母带是云母带耐火电缆的耐火绝缘层材料，决定了云母带耐火电缆的耐火性能。
云母带由介电材料、补强材料和黏合剂组成。
云母具有高的介电强度、小的损耗、高的耐热性能、优良的耐电晕性，在电气绝缘领域具有广泛的应用。
当火灾发生时，云母保证电线电缆具有较高耐火性和绝缘性。
制作云母带的云母有天然云母和合成云母两类。
天然云母有多种，作为电气绝缘材料的主要有白云母和金云母两种。
目前具有实用价值的合成云母只有氟金云母。
白云母在常温下的电性能优于金云母和氟金云母但在高温下其绝缘性能急剧下降。
因此，在我国常选用耐火性能更好的金云母或氟金云母来制作耐火电缆用云母带。
增强材料用于提高云母带的强度，并减少云母纸受损，玻璃纤维布和聚合物薄膜是目前常用的两类增强材料。
玻璃纤维布由无碱玻璃抽丝编织而成，玻璃布补强云母带又分单面补强和双面补强。
因生产工艺比较落后，用于耐火电缆的国产云母带以双面玻璃布补强为主，以减少云母脱落，但双面补强会造成线缆直径增大，成本增加。
国外则以单面补强为主，降低成本，提高云母烧结层的强度和电性能，减小电缆直径。
电缆用耐火云母带种类与特性
电缆用耐火云母带种类与特性耐火云母带耐火云母带简称云母带，是一种耐火绝缘材料，按用途可分为:电机用耐火云母带、耐火电缆用耐火云母带。
按结构分为：双面带、单面带、三合一带、双膜带、单膜带等。
按云母又可分为:合成云母带、金云母带、白云母带。
常温性能：合成云母带最好、白云母带次之、金云母带较差。
高温下绝缘性能：合成云母带最好、金云母带次之、白云母带较差。
耐高温性能:合成云母带氟金云母带，不含结晶水，熔点1375℃，安全裕度大,耐高温性能最好,金云母在800℃以上释放出结晶水,耐高温性能次之、白云母600℃释出结晶水,耐高温性能较差。
耐火电缆用耐火云母带耐火电缆用耐火云母带是一种高性能的云母绝缘制品,具有优良的耐高温性能和耐燃烧性能。
粉云母带常态时具有良好的柔软性，适用于各种耐火电缆中主要耐火绝缘层。
在遇明火燃烧时基本不存在有害烟雾的挥发,所以该产品用于电缆不但有效,而且很安全。
１、合成云母耐火云母带合成云母是以氟离子代替羟基，在常压条件下合成出的尺寸大、晶型完整的人工布粘贴在一面或两面而制成的。
将玻璃布粘贴在云母纸一面的叫做“单面带”，两面都粘贴的叫“双面带”。
在制造过程中，将几个结构层次粘合在一起后,再经过炉子烘干,然后收卷,再分切成不同规格的带子。
合成云母带除具有天然云母带的特性即:膨胀系数小、介电强度大、电阻率高和介电常数均匀以外，其主要特点是耐热等级高,可达到A级耐火水平(９５0一1000℃) 信息来源：tedｅ.cn 合成耐火云母带耐温大于1０0０℃,厚度范围在0.08～０.15ｍｍ,最大供应宽度９２0ｍm 。
A.双面合成耐火云母带：以合成云母纸为基材，用玻纤布作双面补强材料，用硅树脂粘合剂粘合，是制造耐火型电线电缆最理想的首选材料。
耐火性能最好,推荐重点工程使用。
B.单面合成耐火云母带: 以合成云母纸为基材，用玻纤布作单面补强材料,是制造耐火型电线电缆最理想的首选材料。
耐火性能好,推荐重点工程使用。
谈谈“云母带耐热等级及应用”
谈谈“云母带耐热等级及应用”低压电气网我国耐火电缆的开发及应用已有十多年历史，但作为耐火电缆的主要材料云母带（指用云带绕包作为耐火层的结构）至今尚无正式专用产品和相应的产品标准。
前十年间，为了满足耐火云母带的市场需求，西安交通及有关云母带生产厂等先后对耐火电缆用云母带的选用开展过研究实验。
我所徐应麟高级工程师综合国内外耐火云母带的研究资料，并经试验、应用验证提出了“上海电缆研究所技术条件Q/SJ05－91《电线电缆用耐火云母带》”。
该技术条件对耐火电缆用云母带的型号、技术性能及试验方法等作出了规定，成为线缆行业选用云母带的指导性文件。
GB12666.6－90《电线电缆耐火特性试验方法》标准，把耐火试验分A、B两类，其燃烧时的火焰温度分别为950～1000℃和750～800℃。
而Q/SJ05－91规定耐火电缆云母带的考核温度为800℃。
显然，这只适用B类要求，那么，A类试验条件的云母带如何选用和考核，目前国内不少厂家提供的云母带能否满足A类要求？本文就此谈一点你看法。
耐火电缆用云母带由云母纸、玻璃纤维布和粘结剂三大材料组成。
其中云母纸是火焰温度下确保电缆电器绝缘的关键部件。
可以说云母纸的耐热水平决定了云母带的耐热等级。
下面对组成云母带的三大材料的耐热性作一下比较。
一、云母纸：云母纸是由片云母或粉云母用水胀法工艺制成。
根据其成分的不同，常用于电工绝缘的云母纸有白云母、金云母和氟金云母（合成云母）三类。
这三种云母纸的分子组成及允许工作温度如表1所示。
表1二、玻璃纤维布：玻璃纤维布主要起加强作用，跟据工艺和使用要求分单面和双面玻纤加强云母带。
用作云母带加强的玻璃纤维布采用无碱玻璃丝织成，具有较好的抗张力和柔软度。
当玻璃纤维中SiO2的含量为90％时，其工作温度可达1000℃，纯SiO2（石英玻璃）玻璃丝工作温度可接近1600℃。
三、有机硅粘合剂：有机硅粘合剂是硅粉和其他有机物化合而成的胶状物质，经溶剂稀释后，对云母纸和玻璃布带有良好的亲和力和渗透性。
电线电缆用耐火云母带技术规范
型号※
云母纸类型
补强形式
540-1D（G）/540-1D（P）
煅烧白云母纸
单面
540-1S（G）/540-1S（P）/540-1S（G/P）
煅烧白云母纸
双面
541-1D（G）/541-1D（P）
非煅烧白云母纸
单面
541-1S（G）/541-1S（P）/541-1S（G/P）
非煅烧白云母纸
b）成卷交付的材料的宽度和每卷长度；
c）卷数；
d）制造日期；
e）适用期和贮存条件。
2）在每一包装物或每卷上，应标明制造厂的名称和批号。有接头的卷，应集中包装并清晰地在包装容器外部加以注明。
3）耐火云母带交货时必须附有产品检验合格证和质量保证书。
6.2
在运输中，应防止机械损伤、受潮、雨淋和日光直射。
6.3
※：由于各供应商采用型号不同，以上型号仅供参考。供应商提供的耐火云母带代号一般包括型号、云母纸的种类、厚度和宽度等等。
3
3.1
3.1.1耐火云母带是用有机硅胶粘合合成云母纸或金云母纸、双面或单面分别以电工用无碱玻璃布或有机薄膜为补强材料，经上胶、复合、烘焙、分切而成。
3.1.2云母纸应符合GB/T 5019.4-2009的要求。
文件修改跟踪页
版次
作者
文件修改原因
日期
修改页
1
本技术规范规定了电线电缆用耐火云母带（以下简称耐火云母带）的产品型号、技术要求、检验方法、检验规则、标志、包装、运输及贮存等。
耐火云母带适用于着火后仍能继续运行的电缆，其标称厚度从0.10mm～0.18mm，以带状成盘状态供货。
2
根据产品所用粉云母纸的种类和补强材料及形式不同而划分的产品型号，见表1。
耐火电缆云母带
耐火电缆云母带
-------------------------------------------------------------------------------
把云母带绕包在绝缘的外面，是否可行？有没有相关的标准对这方面有什么规定？
不否认这种结构能通过耐火试验的，不过如果电缆发生燃烧，这个时候你把云母带绕在外面和绕在里面是没有什么区别的。
但是从电缆的结构和成本的方面来分析是不推荐使用这种结构：
1、云母带和绝缘材料温度等级的差异，致使电缆发生燃烧时就会使绝缘烧糊和碳化；
2、绕在绝缘层外面就会使云母带的用量增加。
从价格的角度来看，云母带的价格要不绝缘料的价格高出许多，这样就会无为地增加电缆的材料成本。
不过，需要提醒的一个事情就是，我曾经见过将云母带绕包在缆芯外面的结构，对于这种结构我也曾经做过火焰条件下线路完整性试验，结果是预料之中的没有通过！
所以我个人认为，最好的云母带耐火电缆的结构还是将云母带直接绕包在导体的外层！。
耐火电缆云母带绕包过程的注意事项
耐火电缆云母带绕包过程的注意事项有关耐火电缆云母带绕包过程的注意事项，绕包层数，一般应绕包两层搭压50%或绕包四层搭压5%，选择正确的耐火云母带，按燃烧性能分析有如下几种型号，以及耐火云母带的一般要求。
耐火电缆云母带绕包绕包层数，一般应绕包两层搭压50%或绕包四层搭压5%。
绕包过程也很紧要，必需特别注意，谨慎操作。
1、绕包层数，一般应绕包两层搭压50%或绕包四层搭压5%。
2、选择正确的耐火云母带，按燃烧性能分析有如下几种型号：双面合成云母带耐火性能最好（耐火温度1000）重点工程推举使用。
单面合成云母带耐火性能较好（耐火温度1000）重点工程推举使用。
双面金云母带耐火性能略好（耐火温度800）一般工程推举使用。
单面金云母带耐火性能略好（耐火温度800）一般工程推举使用。
单面金云母带耐火性能略好（耐火温度800）一般工程推举使用。
因市场上的单膜云母带是电机用云母带，非电缆用，建议不要使用。
3、绕包过程也很紧要，必需特别注意，谨慎操作。
【耐火电缆云母带绕包注意事项】耐火电线电缆生产本身并不多而杂，但是想生产完全合格的也不简单，而且很多时候除了选择好云母带外，电缆厂家本身的绕包生产要掌控好才行。
a）耐火云母带的绕包在生产耐火电缆中，绕包工序最为关键，绕包机按结构可分为立式机和卧式机两种，按速度又分可分为高速绕包机和低速绕包机，但是电缆生产厂很少有云母带的专用绕包机，多是利用现有的纸包机，成缆绞对机的绕包头加以适当改造而成。
不管采纳什么设备都要求操作人员工作细心，认真负责。
操作人员在技术人员的引导下依据试验结果，调整，把握好绕包张力、绕包角度，不得发生断带或漏包现象，使绕包后的绝缘线芯表面光滑平整，无云母脱落，并且要认真处理好接头，为下道工序作好准备。
应当特别指出：绕制小截面导线，由于绕包曲率半径小，很简单造成云母脱落。
对于合成云母带即使不脱落，由于合成云母比金云母脆而简单造成云母断裂，故极易造成耐火电缆的耐火特性不合格，因此各电缆生产厂家要依据本厂工装设备的特点，依据试验情况，不断摸索阅历，调整和改进。
