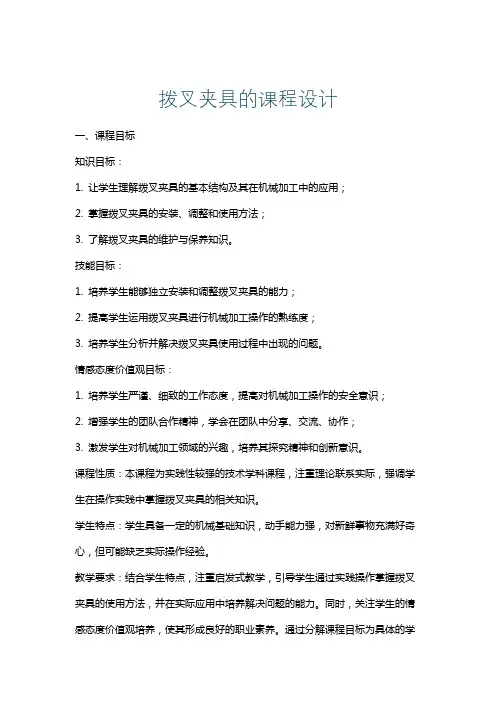

拨叉夹具的课程设计
拨叉夹具的课程设计一、课程目标知识目标：1. 让学生理解拨叉夹具的基本结构及其在机械加工中的应用；2. 掌握拨叉夹具的安装、调整和使用方法；3. 了解拨叉夹具的维护与保养知识。
技能目标：1. 培养学生能够独立安装和调整拨叉夹具的能力；2. 提高学生运用拨叉夹具进行机械加工操作的熟练度；3. 培养学生分析并解决拨叉夹具使用过程中出现的问题。
情感态度价值观目标：1. 培养学生严谨、细致的工作态度，提高对机械加工操作的安全意识；2. 增强学生的团队合作精神，学会在团队中分享、交流、协作；3. 激发学生对机械加工领域的兴趣，培养其探究精神和创新意识。
课程性质：本课程为实践性较强的技术学科课程，注重理论联系实际，强调学生在操作实践中掌握拨叉夹具的相关知识。
学生特点：学生具备一定的机械基础知识，动手能力强，对新鲜事物充满好奇心，但可能缺乏实际操作经验。
教学要求：结合学生特点，注重启发式教学，引导学生通过实践操作掌握拨叉夹具的使用方法，并在实际应用中培养解决问题的能力。
同时，关注学生的情感态度价值观培养，使其形成良好的职业素养。
通过分解课程目标为具体的学习成果，为后续的教学设计和评估提供依据。
二、教学内容1. 拨叉夹具的基本结构及其功能：介绍拨叉夹具的组成部分，包括拨叉、底座、夹具主体等，分析各部分在机械加工中的作用。
2. 拨叉夹具的安装与调整：详细讲解拨叉夹具的安装步骤，强调注意事项；介绍调整方法，确保加工精度。
3. 拨叉夹具的使用方法：讲解如何正确使用拨叉夹具进行机械加工，包括装夹、定位、加工等环节。
4. 拨叉夹具的维护与保养：介绍拨叉夹具的日常维护方法和保养技巧，提高使用寿命。
5. 拨叉夹具应用案例：分析实际加工中拨叉夹具的应用案例，让学生了解其在生产中的重要性。
教材章节关联：1. 《机械加工基础》第三章：机械加工工艺装备；2. 《机械加工工艺》第五章：机床夹具及其应用；3. 《机床夹具设计》第二章：机床夹具的分类与结构。
拨叉完整课程设计
一、零件的分析零件的作用：题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
获得所需要的速度和扭矩，宽度为40mm的面寸精度要求很高，因为在拨叉拨动滑移齿轮时如果槽的尺寸精度不够或间隙很大时，滑移齿轮得不到高的位置精度，所以宽度为40mm的面槽和滑移齿轮的配合精度要求很高。
零件的工艺分析：分析零件图可知，该拨叉形状、结构比较简单，通过铸造毛坯可得到基本形状，减少了工序加工，又节约了材料。
除了拨叉上表面外，其余加工表面精度低，不需要高度机床加工，可通过铣削、钻床等车床的粗加工就可以达到要求；而拨叉上表面加工精度虽然较高，但也可以在正常的生产条件下，采用经济的方法保质保量的加工出来。
由此可见，该零件工艺性较好。
CA6140拨叉共有三组加工表面（1）零件两端面，可以后端面加工精度高，可以先以后端面为粗基准加工右端面，再以前端面为精基准加工左端面；(2）以花键中心线为基准的加工面：这一组面包括25H7的六齿方花键孔、22H12的花键底孔、两端的2X150倒角和距花键中心线为22mm的上顶面；（3)以工件右端面为基准的18H11mm的槽、上顶面的2-M8通孔和5锥孔。
经上述分析可知，对于后两组加工表面，可先加工其中一组表面，然后借助于专用夹具加工另一组表面。
二、工艺规程设计确定毛坯制造方法，初步确定毛坯形状:零件材料为HT200，灰铸铁生产工艺简单，铸造性能良好，考虑到零件加工表面少，精度要求不高，有强肋，且工作条件不差，既没有变载荷，又属间歇性工作，故选用金属型铸件，以满足不加工表面的粗糙度要求及生产要求。
零件的形状简单，因此毛坯形状需要与零件形状尽量接近，又因内花键较小，因此不可直接铸出。
基准的选择基准选择是工艺规程设计中的重要工作之一。
基面选择得正确与合理，可以使加工质量得到保证，生产率得以提高。
否则，加工工艺过程中会问题百出，更有甚着，还会造成零件大批报废，使生产无法正常进行。
最新ca6140拨叉课程设计汇总
