焊接参数对焊缝形状的影响
焊接参数对焊缝形状的影响
一、焊缝各部分尺寸名称
1．对接焊缝部分名称
2．角焊缝各部分名称
把两个焊件的端面构成大于30°、小于是135°角，用焊接连接起来的焊缝是角焊缝。
角焊缝有两种形式：
1．焊接表面有凸度的；
2．焊缝表面有凹度的；
焊接参数对焊缝的影响二、．
1．焊接电流的影响：
当其他焊接参数不变，增加焊接电流时，焊缝的厚度和余高都会增加，而焊缝宽度则几乎不变或略有增加。
如果焊接电流过大，有可能出现焊漏或焊瘤缺陷。
2．电弧电压的影响：
当他焊接参数不变，增大电弧电压时，焊缝的宽度显著增加，而焊缝厚度和余高则略有减小。
3．焊接速度的影响：
其他焊接参数不变，增大焊接速度时，由于在单位长度上输入的热量的时变短，输入的热量减少，导致焊缝的宽度和厚度下降。
．
4．其他焊接参数的影响：
焊条电弧焊时，电源的电极、焊条的倾角大小、焊条的直径、上坡焊条电弧焊还是下坡焊条电弧焊、焊条药皮类型等都会对焊缝形状有一定的影响。
气体保护焊时，保护气体的成分、熔滴过渡形式、焊条直径和电源极等都会影响焊缝形状。
三、焊缝外观质量
1．对焊缝的外观质量要求
1）在焊缝全长上的焊缝宽度均匀一致，余高平整均匀，焊条电弧焊平焊的余高为0—3mm。
2）焊缝表面不允许有气孔和裂纹。
3）焊缝两侧无飞溅物。
4）焊缝表面焊坡均匀，焊缝两侧咬边深度小0.5mm，咬边总长不超过设计要求。
5）焊缝接头处不应有明显的凹现象，焊缝表面无明显的焊瘤。
．
6）多层多道焊缝焊接时，每道焊缝表面的焊坡应保持均匀。
7）焊缝的不直角要在规定的范围内。
2．角焊缝外观质量要求
1）焊脚尺寸大小均匀一致，焊脚边缘无明显的焊缝，边线不齐现象。
2）焊脚尺寸满足设计要求，无明显的凹陷。
3）有密封性要求的角焊缝表面不允许存在气孔。
4）角焊缝的咬边深度小于0.5mm，咬边长度应在设计要求之内。
5）角焊缝表面不允许存在裂纹。
6）立角焊焊缝表面不应有明显的焊瘤。
7）多层多道焊时，焊缝叠加平整均匀。
8）角焊缝两侧无飞溅物残留。
复习思考题
1．焊接接头按接头的构造形式分为几大类？
2．焊接接头在焊接结构中的作用如何？
3．对接接头受力状况如何？
4．开坡口焊透的T形接头和不焊透的T形接头哪个承受动载能力强？
搭接接头的受力状况如何？．5．
6．什么是角接头？
7．什么是端接接头？
8．常用的坡口形式有哪几种？
9．简述对接接头的坡口尺寸及符号。
10．简述对接接头焊缝各部分名称。
11．简述角焊缝各部分名称。
12．焊接参数对焊缝形状有何影响？13．焊缝的外现质量有何要求？。
焊缝成形系数

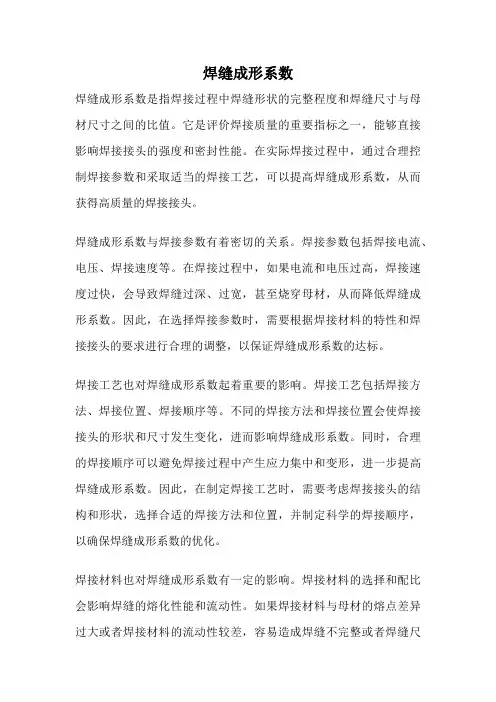

焊缝成形系数焊缝成形系数是指焊接过程中焊缝形状的完整程度和焊缝尺寸与母材尺寸之间的比值。
它是评价焊接质量的重要指标之一，能够直接影响焊接接头的强度和密封性能。
在实际焊接过程中，通过合理控制焊接参数和采取适当的焊接工艺，可以提高焊缝成形系数，从而获得高质量的焊接接头。
焊缝成形系数与焊接参数有着密切的关系。
焊接参数包括焊接电流、电压、焊接速度等。
在焊接过程中，如果电流和电压过高，焊接速度过快，会导致焊缝过深、过宽，甚至烧穿母材，从而降低焊缝成形系数。
因此，在选择焊接参数时，需要根据焊接材料的特性和焊接接头的要求进行合理的调整，以保证焊缝成形系数的达标。
焊接工艺也对焊缝成形系数起着重要的影响。
焊接工艺包括焊接方法、焊接位置、焊接顺序等。
不同的焊接方法和焊接位置会使焊接接头的形状和尺寸发生变化，进而影响焊缝成形系数。
同时，合理的焊接顺序可以避免焊接过程中产生应力集中和变形，进一步提高焊缝成形系数。
因此，在制定焊接工艺时，需要考虑焊接接头的结构和形状，选择合适的焊接方法和位置，并制定科学的焊接顺序，以确保焊缝成形系数的优化。
焊接材料也对焊缝成形系数有一定的影响。
焊接材料的选择和配比会影响焊缝的熔化性能和流动性。
如果焊接材料与母材的熔点差异过大或者焊接材料的流动性较差，容易造成焊缝不完整或者焊缝尺寸偏大，从而降低焊缝成形系数。
因此，在选择焊接材料时，需要考虑焊接材料与母材的相容性和熔点匹配性，以及焊接材料的流动性和熔化性能，以保证焊缝成形系数的提高。
焊缝成形系数是评价焊接质量的重要指标，合理控制焊接参数、采取适当的焊接工艺和选择合适的焊接材料，能够提高焊缝成形系数，获得高质量的焊接接头。
只有在焊接过程中充分考虑这些因素，并进行正确的操作和控制，才能够最大程度地提高焊缝成形系数，确保焊接接头的强度和密封性能，从而达到预期的焊接效果。
埋弧焊工艺参数及焊接
埋弧焊工艺参数及焊接技术1. 影响焊缝形状、性能的因素埋弧焊主要适用于平焊位置焊接，如果采用一定工装辅具也可以实现角焊和横焊位置的焊接。
埋弧焊时影响焊缝形状和性能的因素主要是焊接工艺参数、工艺条件等。
下面我们主要讨论平焊位置的情况。
1.1焊接工艺参数的影响影响埋弧焊焊缝形状和尺寸的焊接工艺参数有焊接电流、电弧电压、焊接速度和焊丝直径等。
<1）焊接电流当其他条件不变时，增加焊接电流对焊缝熔深的影响(如图1所示>，无论是Y 形坡口还是I 形坡口，正常焊接条件下，熔深与焊接电流变化成正比，即状的影响，如图2所示。
电流小，熔深浅，余高和宽度不足；电流过大，熔深大，余高过大，易产生高温裂纹。
图1 焊接电流与熔深的关系<φ4.8mm）图2 焊接电流对焊缝断面形状的影响a>I形接头b>Ｙ形接头<2）电弧电压电弧电压和电弧长度成正比，在相同的电弧电压和焊接电流时，如果选用的焊剂不同，电弧空间电场强度不同，则电弧长度不同。
如果其他条件不变，改变电弧电压对焊缝形状的影响如图3所示。
电弧电压低，熔深大，焊缝宽度窄，易产生热裂纹：电弧电压高时，焊缝宽度增加，余高不够。
埋弧焊时，电弧电压是依据焊接电流调整的，即一定焊接电流要保持一定的弧长才可能保证焊接电弧的稳定燃烧，所以电弧电压的变化范围是有限的。
图3电弧电压对焊缝断面形状的影响a>I形接头b>Ｙ形接头<3>焊接速度焊接速度对熔深和熔宽都有影响，通常焊接速度小，焊接熔池大，焊缝熔深和熔宽均较大，随着焊接速度增加，焊缝熔深和熔都将减小，即熔深和熔宽与焊接速度成反比，如图 4 所示。
焊接速度对焊缝断面形状的影响，如图 5 所示。
焊接速度过小，熔化金属量多，焊缝成形差：焊接速度较大时，熔化金属量不足，容易产生咬边。
实际焊接时，为了提高生产率，在增加焊接速度的同时必须加大电弧功率，才能保证焊缝质量图4 焊接速度对焊缝形成的影响Ｈ－熔深Ｂ－熔宽图５焊接速度对焊缝断面形状的影响a>I形接头b>Ｙ形接头<4>焊丝直径焊接电流、电弧电压、焊接速度一定时，焊丝直径不同，焊缝形状会发生变化。
埋弧焊焊缝宽度
埋弧焊焊缝宽度
埋弧焊是一种电弧在焊剂层下燃烧进行焊接的方法，其焊缝宽度会受到多个因素的影响，包括以下几个方面：
1. 焊接参数：埋弧焊的焊接电流、电压和焊接速度等参数会直接影响焊缝的宽度。
增加焊接电流和电压通常会增加焊缝的宽度，而提高焊接速度则会减小焊缝的宽度。
2. 焊丝直径：焊丝直径的大小也会对焊缝宽度产生影响。
一般来说，使用较粗的焊丝可以形成较宽的焊缝。
3. 焊接位置：不同的焊接位置（如平焊、立焊、横焊等）对焊缝宽度也有影响。
在某些位置，熔池的形状和流动性可能不同，从而导致焊缝宽度的变化。
4. 坡口形状和尺寸：焊件的坡口形状和尺寸会影响焊缝的宽度。
较宽的坡口通常会形成较宽的焊缝。
5. 焊接技巧：焊工的焊接技巧和经验也会对焊缝宽度产生影响。
熟练的焊工能够更好地控制焊接参数和熔池的形状，从而获得所需的焊缝宽度。
6. 焊剂类型和厚度：使用的焊剂类型和厚度也可能对焊缝宽度产生一定影响。
不同的焊剂可能具有不同的电弧稳定性和熔池流动性，从而影响焊缝的形成。
需要注意的是，埋弧焊的焊缝宽度应该根据具体的焊接要求和标准来确定。
在实际焊接过程中，需要综合考虑以上因素，并进行适当的调整和控制，以获得符合要求的焊缝宽度。
如果你有特定的埋弧焊应用或需要更详细的信息，建议参考相关的焊接规范、标准或咨询专业的焊接工程师。
tig焊焊接参数
tig焊焊接参数
TIG焊接是一种常见的金属焊接方法，其主要焊接参数包括以下几点：
1.焊接电流：根据焊接材料的类型和厚度，以及所需的焊缝形状，选择合适的焊接电流。
一般来说，焊接电流在0、1.6、
2.4和
3.2安培之间。
2.焊接电压：焊接电压会影响焊缝的形状和宽度，通常在10-15伏特之间。
3.焊接速度：焊接速度是指焊接过程中焊接头移动的速度，它会影响到焊缝的宽度、形状和质量。
焊接速度适中，可以保证焊缝的饱满和光滑。
4.钨极直径：钨极直径根据焊缝宽度和个人喜好选择，一般为2-6毫米。
5.气体流量：保护气体的流量要适当，流量过大或过小都会影响到焊接质量。
通常，氩气的流量在10-15升/分钟之间。
6.焊接角度：焊接角度是指焊接头与焊接面的夹角，一般为90度。
7.焊接顺序：根据焊缝的形状和焊接材料的布局，合理选择焊接顺序，以保证焊缝的质量。
8.焊接温度：焊接温度会影响到焊缝的质量和性能，一般控制在熔池的形成温度以下。
以上就是TIG焊接的主要参数，实际操作中，还需要根据具体的焊接条件和个人经验进行调整。
焊接电流对焊缝成形的影响如图所示
焊接工艺参数影响及选择
• 因此，焊接电流应根据熔深要求首先选定。 增大焊接电流可提高生产率，但焊接电流 过大时，焊接热影响区宽度增大，并易产 生过热组织，从而使接头韧性降低；此外 电流过大还易导致咬边、焊瘤或烧穿等缺 陷。焊接电流过小时，易产生未熔合、未 焊透、夹渣等缺陷，使焊缝成形变坏。
焊接工艺参数影响及选择
（2）电流种类与极性
• 采用直流反接时，熔敷速 度稍低，熔深较大。焊接 时一般情况下都采用直流 反接。
焊接工艺参数影响及选择
采用直流正接时，熔敷速度比反接 高30%～50%，但熔深较浅，降低了熔 敷金属中母材的百分比。特别适合于堆 焊。母材的热裂纹倾向较大时，为了防止 热裂，也可采用直流正接。
采用交流进行焊接时，熔深处于直流正 接与直流反接之间。
焊接工艺参数影响及选择
（3）电弧电压
• 电弧电压对熔深的影响很小， 主要影响熔宽，随着电弧电压 的增大，熔宽增大，而熔深及 余高略有减小。
焊接工艺参数影响及选择
这是因为电弧电压越高，电弧就 越长，则电弧的摆动范围扩大，使焊 件被电弧加热面积增大，以致焊缝宽度 增大。然而电弧长度增加以后，电弧热 量损失加大，所以用来熔化母材和焊丝 的热量减少，使焊缝厚度和余高减少。
焊接工艺参数影响及选择焊接速度对焊缝成形的影响如图所示焊接速度对焊缝成形的影响如图所示焊接工艺参数影响及选择55焊丝直径及伸出长度焊丝直径及伸出长度电流一定时焊丝直径越细熔深越大焊缝电流一定时焊丝直径越细熔深越大焊缝成形系数减小
焊接工艺参数影响及选择
埋弧焊的工艺参数包括：
• 焊接电流、电弧电压、焊接 速度、焊丝直径及伸出长度、 坡口及间隙的形状及尺寸、 焊丝倾角、焊剂层厚度等。
• 伸出长度越大，焊丝熔化量增大，余高增大， 而熔深略有减小。焊丝的电阻率越大，这种影
焊接电流电压焊接速度对焊缝的影响

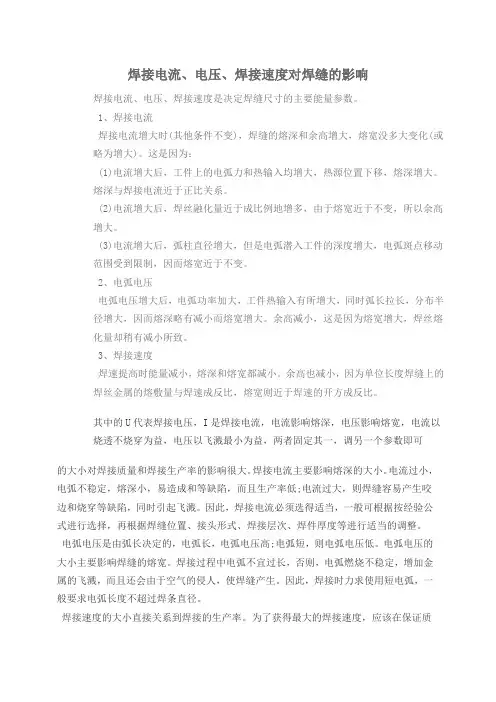

焊接电流、电压、焊接速度对焊缝的影响焊接电流、电压、焊接速度是决定焊缝尺寸的主要能量参数。
1、焊接电流焊接电流增大时(其他条件不变)，焊缝的熔深和余高增大，熔宽没多大变化(或略为增大)。
这是因为：(1)电流增大后，工件上的电弧力和热输入均增大，热源位置下移，熔深增大。
熔深与焊接电流近于正比关系。
(2)电流增大后，焊丝融化量近于成比例地增多，由于熔宽近于不变，所以余高增大。
(3)电流增大后，弧柱直径增大，但是电弧潜入工件的深度增大，电弧斑点移动范围受到限制，因而熔宽近于不变。
2、电弧电压电弧电压增大后，电弧功率加大，工件热输入有所增大，同时弧长拉长，分布半径增大，因而熔深略有减小而熔宽增大。
余高减小，这是因为熔宽增大，焊丝熔化量却稍有减小所致。
3、焊接速度焊速提高时能量减小，熔深和熔宽都减小。
余高也减小，因为单位长度焊缝上的焊丝金属的熔敷量与焊速成反比，熔宽则近于焊速的开方成反比。
其中的U代表焊接电压，I是焊接电流，电流影响熔深，电压影响熔宽，电流以烧透不烧穿为益，电压以飞溅最小为益，两者固定其一，调另一个参数即可的大小对焊接质量和焊接生产率的影响很大。
焊接电流主要影响熔深的大小。
电流过小，电弧不稳定，熔深小，易造成和等缺陷，而且生产率低;电流过大，则焊缝容易产生咬边和烧穿等缺陷，同时引起飞溅。
因此，焊接电流必须选得适当，一般可根据按经验公式进行选择，再根据焊缝位置、接头形式、焊接层次、焊件厚度等进行适当的调整。
电弧电压是由弧长决定的，电弧长，电弧电压高;电弧短，则电弧电压低。
电弧电压的大小主要影响焊缝的熔宽。
焊接过程中电弧不宜过长，否则，电弧燃烧不稳定，增加金属的飞溅，而且还会由于空气的侵人，使焊缝产生。
因此，焊接时力求使用短电弧，一般要求电弧长度不超过焊条直径。
焊接速度的大小直接关系到焊接的生产率。
为了获得最大的焊接速度，应该在保证质量的前提下，采用较大的焊条直径和焊接电流，同时还应按具体情况适当调整焊接速度，尽量保证焊缝高低和宽窄的一致。
浅析焊接工艺参数对焊接缺陷影响
浅析焊接工艺参数对焊接缺陷影响焊接工艺参数对焊接缺陷有着非常重要的影响。
在进行焊接工艺参数的设置时，必须要考虑到焊接材料的性质、焊接对象的形状、应力状态、特殊要求等因素，从而保证焊接质量并避免焊接缺陷的发生。
首先要考虑的是焊接工艺的热输入量。
热输入量是指焊接时会输送到焊接区域的热量。
热输入量的大小会影响焊接接头的熔深度、焊接区域的冷却速率，从而对焊接质量和焊接缺陷产生影响。
如果热输入量过大，会导致焊接池过深，焊接区域的温度变化过剧烈，易造成热裂纹、钢材变形等缺陷；而热输入量过小，则会导致焊缝强度不足，焊接质量差，极易发生间隙气孔、焊接错边等缺陷。
其次是焊接电流和电压的选择。
在焊接的过程中，电流和电压的大小直接影响着焊接质量。
如果电流过大，会导致焊接过程中的蒸汽和气体无法完全排出，从而产生热裂纹和未熔合等缺陷；而电流过小，则会导致焊缝深度不够，质量低，容易出现间隙气孔和熔合不良等缺陷。
焊接电压如果太高，会导致热输出过大产生气孔等缺陷；而太低会导致熔敷量不足。
第三个影响焊接缺陷的因素是焊接速度。
在进行焊接的过程中，焊接速度对焊接缺陷有着直接的影响。
一般来说，焊接速度不宜过快或者过慢，过快的焊接速度会使焊接池不充分熔化，未能完全填满焊缝，导致焊缝质量不高，很容易出现熔合不良和未熔合等缺陷；而过慢的焊接速度会产生过多的热量，导致焊缝过深，形成不必要的熔渣和气孔等缺陷。
最后一个影响焊接缺陷的因素是气体保护。
在进行焊接的过程中，对于不同的焊接材料和对象，需要选择不同的气体保护方式和气体保护剂，以保证焊接过程中不受到氧化或其他物质的影响。
如果气体保护不到位或者保护剂不正确，很容易导致焊缝中的气孔、夹杂物的产生。
综上所述，焊接工艺参数直接影响着焊接质量和焊接缺陷。
在进行焊接时，要根据材料、环境和应力情况等摸清合适的热输入量,电流和焊接时间，保证气体流量和保护剂的正确性，从而尽可能避免焊接缺陷的产生。
焊接工艺参数对焊缝质量的影响
焊接工艺参数对焊缝质量的影响作者：魏国庆来源：《中国新技术新产品》2015年第13期摘要：焊接过程中不可避免地会产生一定的焊接应力和变形，同时往往会在焊缝中存在着一定数量的焊接缺陷。
这些缺陷和应力往往会引起产品结构的破坏而发生事故。
本文主要阐述了焊接工艺参数对焊缝质量的影响以及在焊接过程中如何根据产品性能和需要来调整焊接工艺参数，保证产品质量。
关键词：焊接工艺参数；焊接电流；电弧电压；焊接速度中图分类号：TG457 文献标识码：A焊接时，为保证焊接质量而选定的诸物理量的总称叫做焊接工艺参数，例如：焊接电流、电弧电压、焊接速度等。
合理的焊接工艺参数是焊缝质量的保证。
1 焊接电流对焊缝质量的影响焊接电流，是指焊接时流经焊条、焊丝的回路电流。
它是焊接的重要参数，对焊接质量和成型有极大影响。
1.1 焊接电流过小，则不易起弧、易息弧、电弧不稳定、熔深不足，焊道窄余高大，容易造成未焊透、夹渣、焊瘤和冷裂纹等问题。
1.2 焊接电流过大，则焊缝熔深大，焊道宽余高大，容易造成烧穿、咬边、夹钨、气孔、热裂纹等缺陷，且增加了金属飞溅导致浪费，还会导致焊缝及热影响区金属晶粒粗大（热脆化），影响物理性能。
1.3 为保证焊接效率，一般情况下，在保证焊接质量的前提下尽可能采用较大电流。
1.4 一般情况下，采用较细的焊条，应选择较小的焊接电流；采用直径较粗的焊条，应选择较大的焊接电流，以供给熔化焊条所需之热量。
1.5 特殊情况下，为了获得合理的焊接电流，焊接前必须做焊接工艺评定。
焊接电流的确定，应结合焊接的类型、母材性质、焊条焊丝牌号、电压、焊速等因素综合确定，最好经过工艺试验。
焊接结构的焊缝尺寸不符合要求时，将直接影响焊接接头的质量：尺寸过小的焊缝，使焊接接头强度降低；尺寸过大的焊缝，不仅浪费焊接材料，还会增加焊件的变形；塌陷量过大的焊缝使接头强度降低；余高过大的焊缝，造成应力集中，减弱结构的工作性能。
2 电弧电压对焊缝质量的影响电弧电压指电弧部的电压，与电弧长大致成比例地增加，一般电压表所示电压值包括电弧电压及焊丝伸出部，焊接电缆部的电压下降值。
焊接参数和工艺因素对焊缝成形的影响
焊接参数和工艺因素对焊缝成形的影响规律一、焊接参数对焊缝成形的影响1、焊接电流对焊缝成形的影响在其他条件一定的情况下，随着电弧焊接电流增加，焊缝的熔深和余高均增加，熔宽略有增加。
其原因如下:1）随着电弧焊焊接电流增加，作用在焊件上的电弧力增加,电弧对焊件的热输入增加，热源位置下移，有利于热量向熔池深度方向传导，使熔深增大.熔深与焊接电流近似成正比关系，即焊缝熔深H约等于K m×I.式中Km为熔深系数（焊接电流增加100A导致焊缝熔深增加的毫米数),它与电弧焊的方法、焊丝直径、电流种类等有关见表1-1.2)电弧焊的焊芯或焊丝的熔化速度与焊接电流成正比。
由于电弧焊的焊接电流增加导致焊丝熔化速度增加，焊丝熔化量近似成正比的增多,而熔宽增加较少,所以焊缝余高增大.3）焊接电流增大后，弧柱直径增大，但是电弧潜入工件的深度增大,电弧斑点移动范围受到限制，因而熔宽的增加量较小。
气体保护熔化极氩弧焊时，焊接电流增加，焊缝熔深增加。
若焊接电流过大、电流密度过高时，容易出现指状熔深,尤其焊铝时较明显。
2.电弧电压对焊缝成形的影响在其他条件一定的情况下，提高电弧电压，电弧功率相应增加，焊件输入的热量有所增加。
但是电弧电压增加是通过增加电弧长来实现的,电弧长度增加使得电弧热源半径增大，电弧散热增加，输入焊件的能量密度减小,因此熔深略有减小而熔深增大.同时，由于焊接电流不变，焊丝的熔化量基本不变，使得焊缝余高减小。
各种电弧焊方法,俄日了得到合适的焊缝成形，即保持合适的焊缝成形系数φ,在增大焊接电流的同时要适当提高电弧电压，要求电弧电压与焊接电流具有适当的匹配关系.这点在熔化极电弧焊中最为常见。
3。
焊接速度对焊缝成形的影响在其他条件一定的情况下，提高焊接速度会导致焊接热输入减小,从而焊缝熔宽和熔深都减小。
由于单位长度焊缝上的焊丝金属熔敷量与焊接速度成反比，所以也导致焊缝余高减小。
焊接速度是评价焊接生产率的一项重要指标,为了提高焊接生产率,应该提高焊接速度。
焊接工艺中的焊缝形貌与力学性能分析
焊接工艺中的焊缝形貌与力学性能分析焊接是一种常见的金属加工方法，通过加热和加压使金属材料连接在一起。
焊缝是焊接后形成的接头，其形貌和力学性能对焊接质量有着重要的影响。
本文将对焊接工艺中的焊缝形貌与力学性能进行分析。
一、焊缝形貌分析焊缝形貌是指焊接后焊缝的外观形态及其组织特征。
焊缝形貌的好坏直接反映了焊接工艺的合理性和焊接接头的质量。
以下是焊缝形貌的主要观察指标。
1.焊缝外观焊缝外观主要包括焊缝宽度、焊缝凹凸度、焊缝表面质量等指标。
焊缝宽度应符合设计要求，不能过宽或过窄。
焊缝凹凸度应均匀，不能存在明显的凸起或凹陷。
焊缝表面应光滑、光亮，并且不能有裂纹、气孔等缺陷。
2.焊缝组织结构焊缝组织结构是指焊接过程中金属材料的晶粒生长状态和相组成。
焊缝组织结构的好坏与焊接材料的选择、焊接工艺参数的控制密切相关。
理想的焊缝组织应该具有细小均匀的晶粒和致密的结构，以提高焊接接头的强度和韧性。
3.焊缝形状焊缝形状是指焊缝截面的形状和形貌。
常见的焊缝形状有直角焊缝、V型焊缝、X型焊缝等。
选择合适的焊缝形状可以提高焊缝的强度和疲劳寿命。
二、力学性能分析焊缝的力学性能是指焊接接头在受力情况下的承载能力和变形能力。
焊缝的力学性能直接影响焊接件的使用寿命和安全性能。
以下是焊缝力学性能的主要评估指标。
1.拉伸强度焊缝的拉伸强度是指焊接接头在拉伸载荷下的最大承载能力。
高强度的焊缝具有较好的抗拉性能，能够保证焊接接头在受力情况下不易发生断裂。
2.抗剪强度焊缝的抗剪强度是指焊接接头在剪切载荷下的最大承载能力。
焊缝的抗剪强度对于焊接接头的剪切稳定性和耐疲劳性能具有重要影响。
3.韧性焊缝的韧性是指焊接接头在受到外力作用下的变形能力。
良好的焊缝韧性可以减缓焊接接头的断裂速度，提高焊接接头的断裂韧性和疲劳寿命。
4.疲劳寿命焊缝的疲劳寿命是指焊接接头在循环载荷作用下能够承受的次数。
焊缝的疲劳寿命直接决定了焊接接头的使用寿命和可靠性。
综上所述，焊接工艺中的焊缝形貌与力学性能对焊接质量具有重要意义。
