切割片命名规则
切割片命名规则（原创实用版）目录一、切割片的概念与作用二、切割片命名规则的组成1.产品型号2.材料类别3.规格尺寸4.切割片形状5.应用领域三、切割片命名规则的实际应用四、切割片命名规则的发展趋势正文切割片是一种工业切割工具，广泛应用于金属、石材、木材等材料的加工过程中。
为了方便生产、销售和使用，切割片需要有明确的命名规则。
本文将对切割片的命名规则进行详细介绍。
切割片的命名规则主要由五个部分组成，分别是产品型号、材料类别、规格尺寸、切割片形状和应用领域。
1.产品型号：产品型号是切割片命名规则中最重要的部分，通常由数字和字母组成。
不同的产品型号代表不同的切割片性能和用途。
例如，我国的 GB/T 2497-2010 标准中规定，切割片的型号由 P、M、N、A、B 等字母和数字表示，如 PM-30-A，表示该切割片为通用型、直径 300mm、厚度为 A 级的产品。
2.材料类别：切割片的材料类别通常用字母表示，如 A、B、C 等。
不同的材料类别具有不同的硬度、韧性和耐磨性，适用于不同的切割场合。
例如，A 类切割片主要用于切割低碳钢，B 类切割片主要用于切割不锈钢，C 类切割片主要用于切割铸铁等。
3.规格尺寸：规格尺寸包括切割片的直径、厚度和孔径等参数，用数字表示。
不同的规格尺寸适用于不同的切割设备和加工工艺。
例如，直径为 300mm、厚度为 10mm 的切割片适用于大型切割机，直径为 100mm、厚度为 2mm 的切割片适用于小型切割机等。
4.切割片形状：切割片形状通常用字母表示，如 S、L 等。
不同的切割片形状适用于不同的切割方式和加工对象。
例如，S 型切割片适用于切割管材，L 型切割片适用于切割板材等。
5.应用领域：切割片的应用领域通常用字母表示，如 G、H 等。
不同的应用领域对切割片的性能要求不同。
例如，G 类切割片适用于通用切割，H 类切割片适用于高速切割等。
随着切割片行业的发展，切割片命名规则也将不断完善和细化，以适应市场的需求。
切割片种类使用介绍
在科学实验室和工业领域中，常用的切割片种类包括玻璃切割片、金属切割片和石英切割片。
这些切割片在不同的实验和应用中具有各自的特点和用途。
1. 玻璃切割片：
- 用途：玻璃切割片通常用于光学显微镜下的样品制备，如生物组织切片、细胞切片等。
它们也可用于一些生物化学实验中的样品处理。
- 特点：玻璃切割片通常具有较好的光学透明性，适用于显微镜观察。
它们的表面通常非常光滑，有助于样品的制备和观察。
2. 金属切割片：
- 用途：金属切割片主要用于金属材料的样品制备和观察，如金相显微镜下的金属组织分析。
它们也可以用于一些工程材料的切片制备。
- 特点：金属切割片通常比较坚硬，适用于金属材料的切割。
它们的切口平整，有利于显微镜下的观察和分析。
3. 石英切割片：
- 用途：石英切割片通常用于一些高温、腐蚀性样品的制备和处理，如电子显微镜下的样品制备、高温实验等。
- 特点：石英切割片具有较好的耐高温性和化学稳定性，适用于一些特殊条件下的样品制备和处理。
它们通常具有较高的抗腐蚀性，可以在一些腐蚀性溶液中使用。
总的来说，选择合适的切割片种类取决于实验或应用的具体要求，包括样品的性质、实验条件等。
不同的切割片种类具有不同的特点和适用范围，因此在选择和使用时需要根据实际情况进行考虑。
切割片的安装图解【干货】
切割片安装方向图解
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
1、打开锯片包装，未安装锯片，前外观图。
2、拆螺丝，取下外压板。
3、内压板的正反两面
4、安装时，注意锯处的箭头方向与机身箭头方向标识方向一致。
5、正确安装，应该堑圈安装好。
6、锯片安装正确，安装外压板用螺丝紧固。
7、最终处观图如下
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

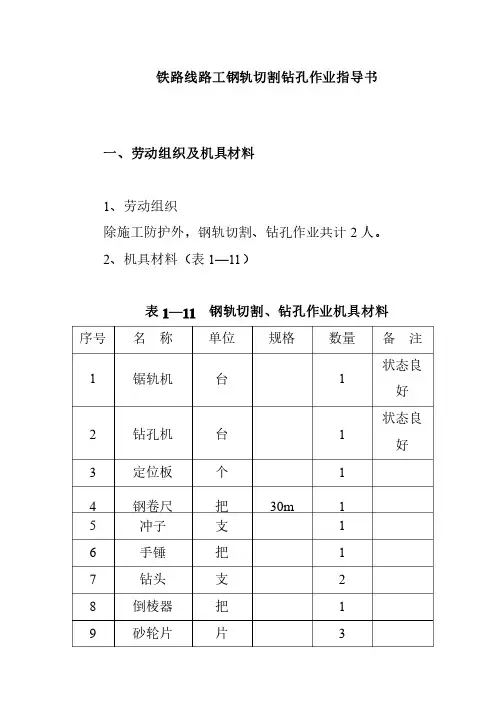

铁路线路工钢轨切割钻孔作业指导书
铁路线路工钢轨切割钻孔作业指导书一、劳动组织及机具材料1、劳动组织、劳动组织除施工防护外，钢轨切割、钻孔作业共计2人。
人。
2、机具材料（表1—11）表1—11 钢轨切割、钻孔作业机具材料序号序号 名 称 单位单位 规格规格数量数量 备 注 1锯轨机锯轨机台1状态良好 2 钻孔机钻孔机 台 1 状态良好3 定位板定位板 个 1 4钢卷尺钢卷尺 把30m1 5 冲子冲子 支1 6 手锤手锤 把 1 7 钻头钻头 支2 8 倒棱器倒棱器 把 1 9砂轮片砂轮片片310 石笔石笔 只 1 11 扳手扳手 把 250mm1 12 螺丝刀螺丝刀 把 1 13 作业牌作业牌 块 2 14对讲机对讲机 台1二、作业程序1、准备作业、准备作业（1）备齐切轨、钻孔机械及量具。
）备齐切轨、钻孔机械及量具。
（2）线下锯轨时，提前选好钢轨，将钢轨放平、固定。
（3）用钢尺准确量好需要尺寸，并划好锯轨线。
）用钢尺准确量好需要尺寸，并划好锯轨线。
（4）机械热备：安装砂轮片，检查防护罩，启动机械试转30s 。
（5）按规定戴好护目镜，穿好护腿等劳动保护用品。
）按规定戴好护目镜，穿好护腿等劳动保护用品。
2、基本作业、基本作业 （1）锯轨）锯轨①架好切割机，切割片正对锯轨线。
①架好切割机，切割片正对锯轨线。
②先从轨头侧面上棱下锯，接近轨底时，要掌握轨距角度，且不可垂直锯切轨底。
度，且不可垂直锯切轨底。
③锯轨完毕，关闭机械，卸掉锯轨机。
③锯轨完毕，关闭机械，卸掉锯轨机。
（2）钻）钻孔 ①螺栓孔定位：配套定位板与轨端齐平，在定位板孔位中间，用冲子打上印。
中间，用冲子打上印。
②钻孔：钻孔前，应先固定好钻架，架好冷却水源。
机械试转，均匀推进钻头，随时浇水。
钻孔后，清除眼孔的毛刺。
刺。
（3）倒棱：轨端倒角60º，顺向宽1~2mm ，沿轨顶面向下8~10mm 。
螺栓孔用专用倒棱器倒棱。
螺栓孔用专用倒棱器倒棱。
3、整理作业、整理作业（1）作业结束后，应检查钢轨长短、偏斜误差，螺栓孔位置误差。
钢轨锯轨机操作规程
钢轨锯轨机操作规程一、适用范围(1) 锯轨机适用于钢轨的锯割作业。
(2) 线上锯轨时必须在封锁线路条件下使用。
二、作业组织每台锯轨机配备2人，其中1人配合三、技术要求(1) 夹轨装置不得有“卡死”现象，防“卡死”措施应简便可靠。
(2) 电动锯轨机电源线与机体的联接部位应设绝缘护套。
(3) 切断面与钢轨纵轴线的垂直度公差为0.5mm。
(4) 内燃机启动时间≤30s，启动次数≤3次。
(5) 电机、电线路、开关绝缘可靠。
(6) 夹轨装置切口定位准确。
摆臂机构动作灵活，无卡阻。
(7) 防护罩与锯片的间隙≥5mm，防护罩上有旋转方向标志。
四、作业程序(1) 作业前①整机整备完好，达到随时使用状态。
②内燃机起动怠速运转3—5分钟预热，电动机空载运转1分钟。
(2) 作业中①接到作业负责人作业指令后，松开锯口两侧各３根轨枕的扣件，用液压起道器将钢轨抬高枕面20mm。
②将锯轨机安装对应钢轨锯口位置，确定卡具安装牢靠，启动发动机，达到工作转速，垂直对准锯口,要稳、准、轻地开始锯割。
③待锯割深度２mm左右，开始加力，锯片始终要垂直于钢轨，不得倾斜。
④锯割的过程中，注意保持适当的锯割速度，不能使锯口过热和变形，接近锯断时，要减少用力。
(3)作业后①将锯轨机撤离建筑限界以外，设专人看守。
②检查切断面质量，垂直偏差小于1mm，水平偏差小于0.5mm，长度误差小于2mm。
五、注意事项(1) 锯片的直径和侧面磨耗超限及时更换，一般不允许一个锯口没锯完更换锯片。
(2) 砂轮锯片要干燥、平整无变形，标记的线速度大于锯轨机实际运行的线速度。
(3) 加注的混合油比例应符合汽油机使用说明书规定。

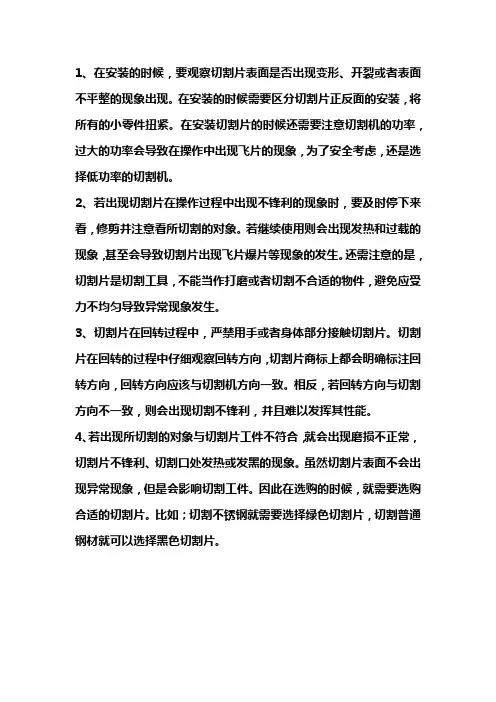

切割片使用要求
1、在安装的时候，要观察切割片表面是否出现变形、开裂或者表面不平整的现象出现。
在安装的时候需要区分切割片正反面的安装，将所有的小零件扭紧。
在安装切割片的时候还需要注意切割机的功率，过大的功率会导致在操作中出现飞片的现象，为了安全考虑，还是选择低功率的切割机。
2、若出现切割片在操作过程中出现不锋利的现象时，要及时停下来看，修剪并注意看所切割的对象。
若继续使用则会出现发热和过载的现象，甚至会导致切割片出现飞片爆片等现象的发生。
还需注意的是，切割片是切割工具，不能当作打磨或者切割不合适的物件，避免应受力不均匀导致异常现象发生。
3、切割片在回转过程中，严禁用手或者身体部分接触切割片。
切割片在回转的过程中仔细观察回转方向，切割片商标上都会明确标注回转方向，回转方向应该与切割机方向一致。
相反，若回转方向与切割方向不一致，则会出现切割不锋利，并且难以发挥其性能。
4、若出现所切割的对象与切割片工件不符合，就会出现磨损不正常，切割片不锋利、切割口处发热或发黑的现象。
虽然切割片表面不会出现异常现象，但是会影响切割工件。
因此在选购的时候，就需要选购合适的切割片。
比如；切割不锈钢就需要选择绿色切割片，切割普通钢材就可以选择黑色切割片。
切割片的正确使用方法
切割片的正确使用方法
切割片是我们在日常生活和工作中经常会用到的工具，正确的使用方法不仅可以提高工作效率，还可以确保安全。
下面是一些关于切割片正确使用方法的建议：
1. 选择合适的切割片，不同的切割片适用于不同的材料和工作任务，比如金属、木材、瓷砖等。
在选择切割片时，要确保选用的切割片适合你要处理的材料。
2. 佩戴个人防护装备，在使用切割片时，应该佩戴适当的个人防护装备，比如安全眼镜、手套和口罩，以防止切割片碎片飞溅造成伤害。
3. 熟悉切割机的操作规程，在使用切割片之前，要仔细阅读并熟悉切割机的操作手册，了解切割机的各项功能和安全规程。
4. 确保工作区域安全，在使用切割片时，要确保工作区域干净整洁，没有杂物和障碍物，以免影响操作安全。
5. 稳固工件，在使用切割片时，要确保工件被稳固地固定在工
作台上，以防止工件在切割过程中移动或晃动。
6. 控制切割深度和速度，在使用切割片时，要控制切割深度和
速度，避免过深或过快的切割，以免损坏切割片和工件。
7. 定期检查切割片，定期检查切割片的磨损情况，及时更换磨
损严重的切割片，以确保切割效果和安全。
总之，正确使用切割片是非常重要的，不仅可以提高工作效率，还可以确保工作安全。
希望以上建议能够帮助大家更好地使用切割片。
切割片分类及用途
切割片分类及用途
切割片的分类及用途如下：
１．按材质分类。
可分为纤维树脂切割片和金刚石切割片。
２．按用途分类。
可分为普通型、防滑型和耐磨型。
３．按表面处理方式分类。
可分为电镀、热镀及喷漆三种。
４．按形状分类。
可分为圆形、矩形（方管）、菱形、梯形等异形片材。
５．按厚度分类。
可分为薄板和中厚板两种。
６．按使用环境分类。
可分为户外用和室内用。
７．按功能分类。
可分为单面切割和双面切割。
８．按应用范围分类。
可分为装饰材料与工程材料两大类。
用途：广泛用于普通钢材、不锈钢金属和非金属的生产下料，具有高抗拉、抗冲击和抗弯强度的优点，优良的材料、精湛的工艺保证了对不同材料工件的高切割效率和最佳的经济效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用前请仔细阅读说明书钢轨切割片
产品介绍
能生产各种切轨机、钢轨端面打磨机、钢轨打磨机、道岔打磨机配套使用的二大系列10多个品种规格的专用砂轮。
钢轨切轨机专用砂轮片
一、产品特点：
（1）强度好，不破碎。
最高工作线速度可达100m/s，可为进口高速切轨机配套使用。
切割效率高、消耗小、不烧伤,钢轨切断面质量符合铁道部标准。
切断60kg/m钢轨，电动切轨机可于1分钟内,内燃切轨机可于2分钟内切断，每片砂轮可切8个断口左右。
（2）同时研制了专门适用于内燃切轨机和现场抢修在较短时间内切断钢轨的高效率切钢轨专用砂轮片，切断60kg/m钢轨，可确保每片砂轮切5个切口以上，切断时间小于1分钟。
二、产品规格：
41—400×4×32（25.4）—A24P·5BF—70～100m/s
41—355×3.8×25.4—A24P·5BF—70～100m/s
41—305×3.5×22.2—A24P·5BF—70～100m/s
钢轨打磨机专用砂轮
钢轨打磨机专用砂轮适用于各种规格型号的钢轨端面打磨机、钢轨打磨机、道岔打磨机等。
一、产品特点：
强度好，不破碎，磨削效率高，消耗小，耐用，不烧伤钢轨，尤其为道岔打磨机配套使用的平形砂轮，国内一般该产品无补强措施，易破碎，针对这一情况我公司的平形砂轮采用了增加强度的补强工艺，确保打磨时进给量大而砂轮不破碎，仍能安全使用。
二、产品规格：
（1）碗形砂轮：11—150×50×32—WA24·LB—35m/s
（2）杯形砂轮：6—150×80×32—WA24·LB—35m/s
（3）平形砂轮：1—250×32×32—A24·LBF—50m/s
（4）螺栓紧固砂轮：36—150×70(65)×55—A24·NB—35m/s。
