KeystoneGR系列弹性阀座蝶阀GRWGRL
阀门价格表
1
SW42型球墨铸铁法兰 可调式减压阀
2
SW43型球墨铸铁法兰 可调式泄压阀
3
SW44型球墨铸铁法兰 遥控浮球阀
4
SW661型球墨铸铁法兰 暗杆闸阀
5
S662型球墨铸铁法兰 软密封暗杆闸阀
5
6
7
8
9
S662型球墨铸铁法兰 DN125 软密封暗杆闸阀 DN150 DN200 DN250 DN300 DN50 DN65 DN80 DN100 S651型球墨铸铁法兰 DN125 截止阀 DN150 DN200 DN250 DN300 DN50 DN65 DN80 DN100 S669型球墨铸铁法兰Y DN125 型过滤器 DN150 DN200 DN250 DN300 DN50 DN65 DN80 DN100 S642型球墨铸铁法兰 DN125 旋启止回阀 DN150 DN200 DN250 DN300 DN50 DN65 DN80 DN100 S711型铸铁对夹手柄 DN125 尼龙覆层蝶阀 DN150 DN200 DN250 DN300 DN50 DN65 S712型铸铁对夹蜗轮 尼龙覆层蝶阀
世伟洛克阀门样本
62 系列—316 SS / A276； 63, 65 系列—黄铜 CDA 360 / B16
17 支承环 (2) 18 阀座 (2)
316 SS / A240, A276, 或 A479 加强型 PTFE ➃
19 锥形碟片弹簧 (2) 20 法兰密封 (2) 21 法兰 (2) 22 阀体紧固件 (4) 23 阀体六角螺母 (8 或 4)
其他阀座材料
阀门的阀座是...
还含有...
以及这些润滑剂
合金 X-750➀
S17400 SS 阀球➀ 和 316 SS 后阀座
硅脂基、氟化的二流化钨基 和 PTFE 基
碳 / 玻璃 PTFE PEEK➀➁
与带有 PTFE 阀座的阀相同
PEEK 阀杆支撑➀ 和填料➀
PTFE 基
UHMWPE
UHMWPE 填料， PEEK 阀杆支撑➀ 乙烯丙烯 O 形圈，
60 系列球阀
压力—温度额定值
压力-温度额定值是基于标准结构材料的，如同 4 上和以下表的 附注中所列出的那样。具有替代的结构材料的阀其额定值可能 不与所示出的相符。
对于带 CE 标记的 67 和 68 系列不锈钢 阀门，以 1.5 倍最大工作压力进行壳体 测试。
特殊用途阀
按特殊用途阀一节中所述，某些阀可能有 不同测试要求。
清洁和包装
每个 60 系列球阀均是按照世伟洛克标准 清洁和包装规格 (SC-10), MS-06-62 来 进行处理的。同样也可按照特殊清洁和包 装 (SC‑11), MS‑06‑63 来进行处理，以保 证满足 ASTM G93 等级 C 中所列出的产 品清洁度要求。详情请向您当地授权的世 伟洛克销售服务代表联系。
流体
在高压情况下，阀球被迫向下游，使下游阀座挠曲并产生密封。 上游阀座也随阀球运动而挠曲并保持密封。
各种阀门管件及部件名称中英文对照表
各种阀门、管件及部件名称中英文对照表
螺纹球阀
CQ Thread Ball Valves
形三通式
pattern three way
形三通式
pattern three way
安全阀
Safety valve
暗杆闸阀
Inside screw nonrising stem type gate valve
波纹管式减压阀
Bellows reducing valve
波纹管式减压阀
Bellows weal reducing valve
薄膜
thin film
薄膜隔膜
diaphragm
薄膜式减压阀
Diaphragm reducing valve
薄型闸阀
Thin Gate Valves
不封闭式
Unseal type
阀杆头部尺寸
Dimension of valve stem head
阀簧
valve spring
阀簧压板
valve spring plate
阀控水锤泵
valve-controlled hydraulic ram
阀框架
valve yoke
阀门
Valve
阀门传动装置
valve bandle set
阀门和管件
封闭式
Seal type
浮动式球阀
Float ball valve
浮球
Ball float
浮球阀
Float Valve
浮球式疏水阀
Ball float steam trap
浮球式疏水阀
Free Float Type Steam Trap
各种阀的英文翻译
CQ螺纹球阀CQ Thread Ball ValvesL形三通式L-pattern three wayT形三通式T-pattern three way安全阀Safety valve暗杆闸阀Inside screw nonrising stem type gate valve百叶窗; 闸板shutter百叶窗式挡板louver damper摆阀式活塞泵swing gate piston pump保温式Steam jacket type报警阀alarm valve报警阀; 信号阀; 脉冲阀sentinel valve背压调节阀back pressure regulating valve背压率Rate of back pressure本体阀杆密封body stem seal波纹管阀Bellows valves波纹管密封阀bellow sealed valve波纹管密封式Bellows seal type波纹管平衡式安全阀Bellows seal balance safety valve 波纹管式减压阀Bellows reducing valve波纹管式减压阀Bellows weal reducing valve薄膜thin film薄膜; 隔膜diaphragm薄膜式减压阀Diaphragm reducing valve薄型闸阀Thin Gate Valves不封闭式Unseal type槽车球阀Tank Lorry Ball Valves颤振Flutter常闭式Normally closed type常开式Normally open type超低温阀门Cryogenic valve超高压阀门Super high pressure valve超过压力Overpressure of a safety valve衬胶隔膜阀rubber lined diaphragm衬胶截止阀rubber lined globe valve垂直板式蝶阀Vertical disc type butterfly valve磁耦合截止阀Magnetic Co-operate Globe Valves带补充载荷的安全阀Supplementary loaded safety valve 带辅助装置的安全阀Assisted safety valve单阀碟双面平行密封闸阀parallel single disk gate valve 单口排气阀Single Opening Exhaust Valves单向阀Non-return Valve单闸板Single gate disc单闸板平板闸阀Single Disc Flat Gate Valves弹簧薄膜式减压阀Spring diaphragm reducing valve弹簧式安全阀Direct spring loaded safety valve弹簧座Spring plate弹性闸板Flexible gate disc当量计算排量Equivalent calculated capacity挡板damper导阀Pilot valve导向套Valve guide disc guide低温阀门Sub-zero valve低压阀门Low pressure valve底阀bottom valve底阀Foot valve电磁动装置Eletro magnetic actuator电磁阀magnetic valve电磁阀solenoid valve电磁－液动装置Eletro magnetichydraulic actuator电动阀mortor operated valve电动阀motorized valve电动截止阀Electric Actuated Stop Valves电动平行式双闸板闸板Electric Double Disk Parallel Gate Valves 电动楔式闸阀Electric Actuated Wedge Gate Valves电动装置Electric actuator电－液动装置Eletro hydraulic actuator电液伺服阀electro-hydraulic servovalve调节弹簧Regulation spring调节阀adjusting valve调节阀control valve调节阀regulating valve调节螺套Adjusting bolt Adjusting screw调节圈Adjusting ring蝶板Disc蝶阀；瓣阀butterfly valve蝶阀；瓣阀；拍门；铰链阀flap valve蝶式缓冲止回阀Butterfly Type Non-slam Check蝶式止回阀Butterfly swing check valve定比减压阀Proprutioning pressure reducing valve定差减压阀Fixed differential reducing valve定值减压阀Fixed pressure reducing valve动态特性Dynamic characteristics对焊连接阀Buttwelding valves对夹蝶板阀Wafer plate valves对夹式衬胶蝶阀Wafer Type Butterfly Valves with Rubber Itning 对夹式阀门Clamp valves对夹式止回阀Wafer Check Valves额定排量Certified capacity额定排量系数Derated coefficient of discharge 二通阀Two-way valves阀valve阀板valve deck plate阀板valve plate阀板式活塞泵valve deck plate type piston pump 阀板式活塞泵valve plate type piston pump阀瓣Disc阀操纵杆valve operating rod阀痤槽valve seat recess阀挡valve grid阀挡valve positioner阀挡valve stop阀导杆valve tail rod阀导向器valve guide阀盖bonnet阀盖衬套bonnet bush阀盖垫片bonnet gasket阀杆stem阀杆valve rod阀杆valve spindle阀杆端部尺寸Dimmension of valve stem end阀杆环stem ring阀杆螺母Yoke bushing Yoke nut阀杆填料stem packing阀杆头部尺寸Dimension of valve stem head阀簧valve spring阀簧压板valve spring plate阀控水锤泵valve-controlled hydraulic ram阀框架valve yoke阀门Valve阀门传动装置valve bandle set阀门和管件Valves and Fittings阀门盘根valve packing阀门手柄valve handle阀盘disc阀盘valve disc阀片Disc阀球valve ball阀驱动臂valve driving arm阀驱动臂valve motion arm阀式活塞valve type piston阀式活塞valve type bucket阀室式活塞泵valve box type piston pump阀室式活塞泵（美）valve pot type piston pump阀抬起装置valve lifting device阀体body阀体valve body阀箱valve box阀箱valve cage阀箱valve chest阀箱；阀限位器valve guard阀箱盖cover for valve box阀箱盖valve box cover阀箱式活塞泵（美）turret type piston pump阀形活塞泵valve type piston pump阀座Seat ring阀座valve carrier阀座valve seat(body seat)阀座；阀盘valve seat阀座环seat ring阀座密封嵌条sealing strip for valve seat法兰flange法兰堵头blind flange法兰端flange end法兰接头flange joint法兰连接紧固件（双头螺栓和螺帽）flange bolting法兰密封面，法兰面flange facing法兰面加工flange facing finish法兰球阀Flange Ball Valves翻板阀Flap反冲盘Disc holder反向作用式减压阀Reverse acting reducing valve反向作用式减压阀Reverse acting reducing valve放空阀emptying valve放气阀air vent valve;vent valve放气阀；排气阀air evacuation valve放泄阀escape valve分置阀室式活塞泵separate valve box type piston pump 分置阀室式活塞泵（美）side pot type piston pump封闭式Seal type浮动式球阀Float ball valve浮球Ball float浮球阀Float Valve浮球式疏水阀Ball float steam trap浮球式疏水阀Free Float Type Steam Trap浮桶Bucket float浮桶式疏水阀Open bucket steam trap辅助（副）阀Auxiliary valves负荷率Rate of load condensate附加背压力Superimposed back pressure复位弹簧Returnning spring杠杆式Lever type杠杆式安全阀Lever and weight loaded safety valve杠杆式减压阀Lever reducing valve高温阀门High temperature valve高压阀门High pressure valve格兰密封gland隔离阀isolating valve隔膜Diaphragm隔膜阀diaphragm valve隔膜式控制阀diaphragm operated comtrol valve工作背压Operating back pressure工作温度Operating temperature工作温度Working temperature工作压差Operting differential pressure工作压力Operating pressure工作压力Working pressure公称通径Nominal diameter公称压力Nominal pressure固定式球阀Fixed ball valve关闭压力Lockup pressure关阀过冷度Subcooled temperature of close valve关阀温度Closing valve temperature管道安全阀Piping Safety Valves过冷度Subcoold temperature过流阀(或节流阀) Restrictor Valves喉径Throat diameter滑阀slide valve滑阀式回转活塞泵rotary piston pump with slide gate 滑阀型转子泵eccentric rotary pump with sliding sleeve 环形阀annular valve环形阀double beat valve换向阀selector valve换向阀shuttle valve回转滑阀活塞泵piston pump with rotary gate回座压力Re-seating pressure of a safety valve活塞昵减压阀Piston reducing valve活塞式阀piston valve活塞式阀；柱塞式阀plunger valve活塞式减压阀Piston reducing valve减速阀Deceleration valves减压比Pressure reducing ratio减压阀pressure reducing valve浆液阀Parallel Slide Valves角阀Angle Valve角阀isolation valve angle configuration角式Angie type角式节流阀Angle Throttle Valves角式截止阀Angle Stop valves铰链阀；片状阀flapper valve节流阀throttle valve节流阀choke valve节流阀；节流throttle结构长度Face-to-face dimension ;End-to-end dimension; Face-to-centre dimension结构形式Type of construction截止阀Globe valve截止阀Shut-off Valve截止阀；关断阀shut-off valve截止式隔膜阀Globe diaphragm valve紧急切断阀Emergeny Cut-off Valves进气阀air intake valve进水阀；进口阀门inlet valve静态特性Static characteristics静态特性偏差Static characteristics derivation开阀过冷度Subcooled temperature of open valve开阀温度Opening valve temperature开启高度Lift壳体试验Shell test壳体试验压力Seal test pressure空气阀门Air valves快速排污阀Quick Draining Valves类型Type冷凝结水排量Cold condensate capacity冷态试验差压力Cold differential test pressure理论排量Theoretical flowing capacity连接槽尺寸Dimension of connecting channel连接尺寸Conncetion cimension连接形式Type of connection帘面积Curtain area流道面积Flow area流道直径Flow diameter流量孔板flow orifice plate流量控制阀flow control valve流量特性Flow characteristics流量特性偏差Flow characteristics derivation漏汽量Steam loss脉冲式疏水阀Impulse steam trap密封面Sealing face密封试验Seal test密封试验压力Seal test pressure明杆平行式双闸板闸板Double Disk Parallel Gate Valves明杆闸阀Outside screw stem rising through handwheel type gate valve 膜片Diaphragm内压自封Pressure seat逆止阀；止回阀check valve逆止阀；止回阀non-return valve逆止阀;止回阀;单向阀check valve排放背压力Brilt-up back pressure排放压力Relieving pressure排灰阀Ash valves排量系数Coefficient of discharge排气阀air release valve排气阀Exhaust valves排气阀Vent Valve排水阀Drainage valves排水温度Temperature at discharging condensate排污阀blowdown valve排污箱(阀) Waste Valves排渣闸阀Scum Gate Valves盘阀moushroom valve盘状阀plate valve旁路阀by pass valve配汽活塞阀缸套piston valve line喷射阀injection valve喷射阀sprayer valve喷水阀spray water valve频跳Chatter平衡阀Balance valves平衡式Balance type平行式闸阀Parallel gate valve Parallel slide valve启闭件Disc启闭压差Blowdown of a safety valve起始升程Commencement of lift气动装置Pneumatic actuator气阀摇臂valve arm气－液动装置Pneumatic-hydraulic actuator潜水电泵(排污泵) Submerged Motor Pumps切断阀;截止阀block valve;shut-off valve;stop valve切断式止回阀stop check valve切换阀;多向阀changeover valve球、球芯Ball球阀Ball valve球阀globe valve球体Ball全启式安全阀Fall lift safety valve热凝结水排量Hot condensate capacity入口隔离门suction isolating valve塞子Plug三通阀three-way isolating valve三通阀three-way valve三通式Three way type上密封Back seat上密封试验Back seal test渗漏量Leckage升降立式止回阀Vertical lift check valve升降式止回阀Lift check valve适用介质Suitable medium适用温度Suitable temperature手摇油泵(阀) Manual Oil Pumps Valves疏水阀drain valve双金属片式疏水阀Bimetal elements steam trap双口排气球Double Opening Exhaust Valves双联弹簧式安全阀Duplex safety valve双闸板Double gate disc双闸板平板闸阀Double Disc Flat Gate Valves水封闸阀Water Seal Gate Valves水力喷射器(真空泵) Vacuum Pumps伺服阀servovalve填料Packing填料垫Packing seat填料函Stuffing填料式旋塞阀Gland packing plug valve填料箱Stuffing box填料压盖Gland通气阀breather valve通气阀；呼吸器breather通用阀门General valve吐出阀；排出阀discharge valve吐出阀限位器delivery valve guard微启式安全阀Low lift safety valve微阻缓闭止回阀Tiny Drag Slow Shut Check Valves 吻合度Percent of contact area蜗轮传动蝶阀Butterfly Valves with Gear Actuator蜗轮传动装置Wormgear actuator屋脊式隔膜阀Weir diaphragm valve无阀泵valveless pump无阀隔膜泵valveless diaphragm pump无阀振动泵valveless vibration pump无负荷漏汽量No-load steam loss无负荷漏汽率Rate of no-load steam loss吸（抽）气阀Aspirating valves吸入阀suction valve吸入阀限位器suction valve guard先导式安全阀Pilot operated safety valve先导式液压阀Pilot-operated reducing valve相对静偏差Relative static characteristics derivation相对流量特性偏差Relative flow characteristics derivation相对压力特性偏差Relative pressure characteristics derivation 销轴Hinge pin楔式闸阀Wedge gate valve斜板式蝶阀Indined disc butterfly valve泄料（放空，排污）阀Blowdown valves泄压阀Decompression valves泄压阀pressure release valve泄压阀；安全阀relief valve卸荷式减压阀Balanced reducing valve型号Type Model旋启多瓣式止回阀Multi-disc swing foot valve旋启式止回阀Swing check valve旋启双瓣式底阀Double disc swing foot valve旋塞阀Cock旋塞阀plug valve压力（増压）阀Pressure valve压力调节阀；压力控制阀pressure controlled valve压力特性Pressure characteristics压力特性偏差Pressure characteristics derivation压力增长系数Pressure increasing ratio摇杆Arm液动装置Hydraulic actuator液化气管件LPG Pipe Fitting液下泵Under Water Pumps液压执行器hydraulic actuator仪表针形截止阀Meter Needle Type Globe Valves溢流阀overflow valve翼形阀；锥形阀wing valve油封式旋塞阀Lubricated plug valve有阀翼板double acting wing有阀翼板wing with valve有负荷漏汽量Load steam loss有负荷漏汽率Rate of load steam loss圆板阀；圆盘阀disc valve圆盘式疏水阀Shemostatic team trap圆柱齿轮传动装置Cylindrical gear actuator圆锥齿轮传动装置Conical gear actuator闸板Wedge disc闸板式隔膜阀Wedge diaphragm valve闸阀gate valve闸阀sluice valve针形阀Pintle valve ; Needle valve真空破坏阀vacuum breaker valve蒸汽疏水阀Automatic steam trap Trap整定压力Set pressure正向作用式减压阀Direct acting reducing valve 支架Yoke直接载荷式安全阀Direct loaded safety valve 直接作用式减压阀Direct-acting reducing valve 直流式Y-globe type直流式截止阀Oblique Stop Valve直通单向阀inline check valve直通单向阀straightway check valve直通阀Throughway Valve止回阀Check Valve止回阀；回流阀reflux valve制动阀Brake valves中压阀门Middle pressure valve钟形浮子式疏水阀Inverted bucket steam trap 钟形罩Inverted bucket轴套Axis Guide主阀Main valve主要外形尺寸Prime out-form dimensions主要性能参数Specifeca tion speeification注液漏斗阀Priming Tundish Valve柱塞阀Plunger valve柱塞截止阀Plunger Globe Valve柱塞型摆动阀rocking plunger valve撞击手轮Impact handwheel锥形阀；翼形阀conical valve自动循环阀Automatic Recirculation Valve组合阀Combination valves最大过冷度Maximum subcoold temperature最大流量Maximum flow rate最大压差Maximum differential pressure最低工作压力Minimum operating pressure最高背压率Maximum rate of back pressure最高工作背压Maximum operating back pressure最高工作温度Maximum operating temperature最高工作压力Maximum operating pressure最高排水温度Maximum temperature at discharging 最高允许温度Maximum allwable temperature最高允许压力Maximum allowable pressure最小过冷度Minimum subcooled temperature最小压差Minimum differntial pressure。
GRV硬密封球阀样本
3. Flow direction for floating mounted type is uni-directional. Trunnion mounted type is fully bi-directional with double-block-and-bleed c a p a b i l i t y.
H
153 195 213 265 153 195 213 265 168 208.5 244 275 167 208 244 275
单位Unit: mm
H1
165 204 217 235 165 204 217 235 141 167 203 242 141 167 202.5 226
Weight Kg 28 54 84 183 30 60 100 204 32 64 122 267 55 97 162 390
金属 密 封球 阀Metal Seated Ball Valves
固 定 球 阀Trunnion Type
16 填料PACKING
FLEXIBLE GRAPHITE
17 填料 压环GLAND RING A182 F304
18 填料 压盖GALND
A182 F304
材料 MATERAL
A182 F316 INCONEL X-750 A182 F316+STL A182 F316+SFNi A182 F316+STL A182 F304+GRAPHITE FLEXIBLE GRAPHITE A194 2H A193 B7 A182 F316 JIS SUS329J1 FLEXIBLE GRAPHITE A182 F316 A182 F304+GRAPHITE A182 F304 FLEXIBLE GRAPHITE A182 F304 A182 F304

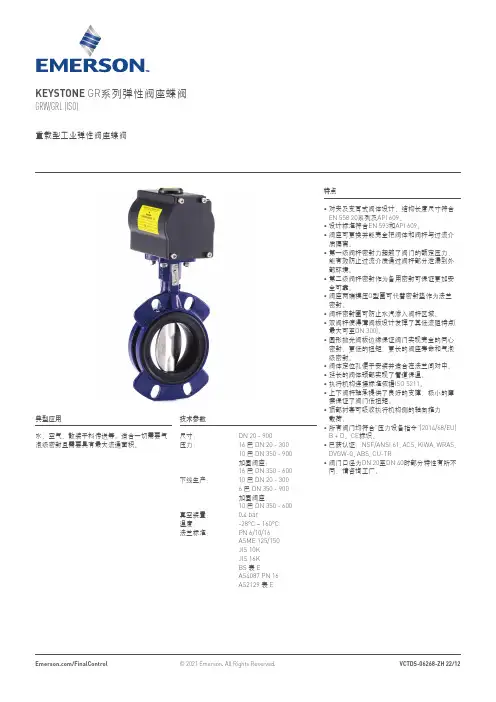

艾默生 KEYSTONE GR系列弹性阀座蝶阀 数据表
KEYSTONE GR 系列弹性阀座蝶阀GRW/GRL (ISO)重载型工业弹性阀座蝶阀特点• 对夹及支耳式阀体设计，结构长度尺寸符合EN 558 20系列及API 609。
• 设计标准符合EN 593和API 609。
• 阀座可更换并能完全把阀体和阀杆与过流介质隔离。
• 第一级阀杆密封力超越了阀门的额定压力，能有效防止过流介质通过阀杆部分泄漏到外部环境。
• 第二级阀杆密封作为备用密封可保证更加安全可靠。
• 阀座两端模压O 型圈可代替密封垫作为法兰密封。
• 阀杆密封圈可防止水汽渗入阀杆区域。
• 双阀杆使得薄阀板设计发挥了其低流阻特点(最大可至DN 300)。
• 圆形抛光阀板边缘保证阀门实现完全的同心密封、更低的扭矩、更长的阀座寿命和气泡级密封。
• 阀体定位孔便于安装并适合在法兰间对中。
• 延长的阀体颈部实现了管道保温。
• 执行机构连接标准依据ISO 5211。
• 上下阀杆轴承提供了良好的支撑，极小的摩擦保证了阀门低扭矩。
• 顶部衬套可吸收执行机构侧的轴向推力载荷。
• 所有阀门均符合"压力设备指令"(2014/68/EU) B + D ，CE 标识。
• 已获认证：NSF/ANSI 61, ACS, KIWA, WRAS, DVGW-G, ABS, CU-TR• 阀门口径为DN 20至DN 40时部分特性有所不同，请咨询工厂。
典型应用水、空气、散装干料传送等。
适合一切需要气泡级密封且需要具有最大流通面积。
技术参数尺寸： DN 20 - 900压力： 16 巴 DN 20 - 30010 巴 DN 350 - 900 加固阀座：16 巴 DN 350 - 600下线生产： 10 巴 DN 20 - 300 6 巴 DN 350 - 900 加固阀座：10 巴 DN 350 - 600真空装置： 0.4 bar 温度： -28°C ~ 160°C 法兰标准： PN 6/10/16 ASME 125/150 JIS 10K JIS 16KBS 表 E AS4087 PN 16AS2129 表 E32部件清单部件号数量部件名称11阀体21阀座31阀板41上阀杆51下阀杆61上衬套71密封圈81阀体卡环91阀杆卡环102上下轴承111堵头系列(GRW 型)部件清单项目数量描述11阀体21密封31阀瓣41阀杆51衬套61阀杆卡环71阀体卡环81阀体 O 形圈91阀杆 O 形圈101阀板螺钉111阀板螺钉 O 形圈124*上下轴承131旋塞141旋塞 O 形圈151旋塞卡环(GRL 型)注* DN 350 阀门尺寸仅适用 2 条轴承。
化工部阀门标准
化工部阀门标准测机构，而应用于阀门产品的计算机应用软件也是相当齐全：既可通过分析手段对新产品和新技术的先进性能进行理论分析与预测，又可采用实验的方法预测结果进行验证，根据统计数据同时验证其分析方法的正确性，以此得出一系列有效的阀门性能和技术特性的分析方法，以此类方法应用于后续阀门技术的开发，以至在降低研发成本，其研究成果更具实效。
好多企业阀门产品虽获得不少国家专利，但好多专利仅为实用专利，技术含量不高，好多专利仅在结构上作了部分改进，没有实质性改进发明。
有的还存在仿制和抄袭，由于好多阀门用户多年停留于使用传统产品，因而好多产品内外结构多年没有实质性改进与提高。
再如目前我国阀门产品驱动执行机构控制水平也差。
国内生产的阀门配套驱动执行机构，其性能和控制水平仅是国外20世纪90年代水平，其动作灵敏度差，自动化控制能力和可靠性总体水平相对滞后。
与此其信号采集、信号比较、信号放大、信号返回等一系列控制能力落后于发达国家的水平。
其实就技术水平而言，常规阀门的设计和材料应用上，我们与国外知名企业相比，并没有多大的差距，在制造工艺上也没有不可逾越的鸿沟，那差在什么地方？但以实际情况就是差在认真两字上，一、产品[衬里截止阀]的详细资料：产品型号：J41J/FS型产品名称：衬里截止阀产品特点：法兰连接手动截止阀,直通式截止阀,连接手动截止阀二、截止阀概况：一、截止阀是指关闭（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。
二、设计规范遵循GB 12233、GB 12235、ANSI B16.34标准。
三、驱动方式手动、齿轮传动、气动（常开或常闭）、电动。
法兰连接截止阀设计与制造符合中国国家标准基本结构形式：直通式直流式公称压力PN1.0~2.5（MPa）公称通径DN15~350（mm）基本型号（全衬里）手动J41J J41FS齿轮传动J441J J441FS J45J J45FS J541J J541FS气动J6B41J J6B41FS 电动J941J J94FS遵循规范STANDARD设计于制造GB 12233/GB12235结构长度GB 12221（长-短系列）法兰尺寸JB 78/JB 79（GB，HG，SH）压力试验GB/T13927标志GB12220供货GB/T12252三、主要零部件材料表：序号零件名称灰铸铁铸钢不锈钢超低碳不锈钢Z C P R PL RL1 阀体、阀盖HT250 WCB CF8 CF8M CF3 CF3M2 阀瓣、阀杆35 1Cr13 1Cr18NI9 1Cr18Ni12Mo2Ti 00Cr18Ni100Cr17Ni14Mo23 活节螺栓35 35 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni24 衬里层/阀座衬硬橡胶（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯）5 填料PTFE（F4）PTFE（F4）6 填料压盖WCB WCB CF8 CF8M CF3 CF3M7 阀杆螺母ZCuAl10Fe3ZCuAl10Fe38 螺栓35 35 1Cr17Ni2 1Cr17Ni2 1Cr17Ni9Ti 1Cr17Ni9Ti9 螺母45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni910 手轮HT200 HT200 WCC WCC WCC WCC一、产品[衬里直角阀]的详细资料：产品型号：J44J/FS型产品名称：衬里直角阀产品特点：公称通径：DN15~300（mm）主要零部件材料见表A2 基本型号：手动J44F43 电动J944F3 J44F46 J944F46 法兰连接截止阀（角式）设计与制造符合中国国家标准基本结构形式：角式公称压力：PN1.0~2.5（MPa）法兰连接手动截止阀遵循规范STDNARD设计与制造GB12233/GB12235结构长度GB12221/JB96法兰尺寸JB78/JB79（GB，HG，SH）压力试验GB/T13927标志GB/T12220供货GB/T12252二、主要零部件材料表：公称通径标准值参考值DN （mm）NPS（inch）L D D1 D2 F B Z-Φd Do H1 H2W（kg）PN1.0MPa15 1/2 65/90 95 65 45 2 14 4-Φ14100 240 265 7 20 3/4 75-95 105 75 55 2 16 4-Φ14100 245 270 7.5 25 1 80/100 115 85 65 2 16 4-Φ1412 250 275 8 32 1 1/4 95/105 135 100 78 2 18 4-Φ180120 260 290 12 40 1 1/2 80/100 145 110 85 3 18 4-Φ18140 290 325 1450 2 115/125160 125 100 3 20 4-Φ18140 300 335 1965 2 1/2 145 180 145 120 3 20 4-Φ18160 355 400 27 80 155 195 160 135 22 4-Φ18160 400 450 42 100 4 175 215 180 155 3 22 8-Φ18180 455 495 50 125 5 200 245 210 185 3 24 8-Φ1810 530 560 64150 6 240/225280 240 210 24 8Φ18240 605 650 85200 8 275 335 295 265 3 26 8-Φ18240 650 770 105 250 10 325 390 350 320 3 28 12-Φ23280 680 800 135 300 12 375 440 400 368 4 28 12-Φ23280 710 835 15515 1/2 65/90 95 65 45 2 14 4-Φ14100 240 265 7 20 3/4 75-95 105 75 55 2 16 4-Φ14100 245 270 7.5 25 1 80/100 115 85 65 2 16 4-Φ14120 250 275 8.5 32 1 1/4 95/105 135 100 78 2 18 4-Φ18140 260 290 12 40 1 1/2 80/100 145 110 85 3 18 4-Φ18140 290 325 1450 2 115/125160 125 100 3 20 4-Φ18 160 300 335 1965 2 1/2 145 180 145 120 3 20 4-Φ18180 355 400 27 80 3 155 195 160 135 3 22 8-Φ18240 400 450 42 100 4 175 215 180 155 3 24 8-Φ18240 455 495 50 125 5 200 245 210 185 3 26 8-Φ18280 530 560 64150 6 240/255280 240 210 3 28 8-Φ23320 605 650 85200 8 275 335 295 165 3 30 8-Φ23360 650 770 15515 1/2 65/90 95 65 45 2 16 4-Φ14120 245 270 7.5 20 3/4 75/95 105 75 55 2 16 4-Φ14120 250 275 8.8 25 80/100 115 85 65 2 16 4-Φ14140 260 290 11 32 1 1/4 95/105 135 100 78 2 18 4-Φ18140 290 325 1340 1 1/2 100/115145 110 85 3 18 4-Φ18160 300 335 1850 2 115/125160 125 100 3 20 4-Φ18180 355 400 31*表中L值符合GB12221长系列，其中分子表示按JB96的L值。
阀门专业术语中英文对照
1.缩写词和代号1。
1 法兰结构形式及密封面代号BL———Blind Flange 法兰盖LF/SE—--Lapped Joint Flange 对焊环松套法兰SO——-Slip—On Welding Flange 带颈平焊兰SW--—Socket Welding Flange 承插焊法兰Th-——Thread Flange 螺纹法兰WN-——Welding Neck Flange 带颈对焊法兰FF—-—All Flat Face 全平面RF—-—Raised Face 突面FM———Female Face 凹面M———Male Face 凸面T-—-Tongue Face 榫面G——-Groove Face 槽面RJ—-—Ring Joint 环连接面1。
2 常用缩写词`13Cr + STL-——13Cr Trim with Stellited Seat DWD—--Split Wedge Disc 楔形双闸板MFR'S---Manufacturer's Standard 制造厂标准RWD—-—Resilient Wedge Disc 弹性闸板13Cr阀芯带STL阀座”ENP---Electroless Nickel Plating 镍磷硼合金镀层NBR-—-Nitrile-butadiene Ruber 丁腈橡胶Sch。
No。
—--Schedule Number 管表号Bana—N 丁钠橡胶FE-—-Flanged End 法兰连接端NPS——-Nominal Pipe Size 管子公称尺寸（英制) STL-——Stellited 硬质合金（钴－铬－钨合金） BB-—-Bolted Bonnet 螺栓连接的阀盖FLG---Flange 法兰NPT--—National Pipe Taper Thread 60°锥管螺纹SWD——-Solid Wedge Disc 楔形单闸板BC---Bolted Cap 螺栓连接的阀帽FS-—-Forged Steel 锻钢NRS-——Non—Rising Stem 暗杆SW---—Socket Weld 承插焊BN-—-Bayonet 卡套连接FWD———Flexible Wedge Disc 挠性楔形闸板OS———Outside Screw 外螺纹TB—-—Thread Bonnet 螺纹阀盖BRZ——-Bronze 青铜GALV-—-Galvanized 镀锌OS＆Y-——Outside Screw with Yoke 外螺纹带支架TE---Thread End 螺纹端BW-——Butt Weld 对焊连接HEX—六角头（螺栓）PTFE——-Polytetrafluoroethylene 聚四氟乙烯TC---Thread Cap 螺纹阀帽CI-——Cast Iron 铸铁HF—-—Hard Face 硬表面RTFE——-Reinforced PTFE 增强PTFE WB——-Welded Bonnet 焊接阀盖CS-—-Carbon Steel 碳钢HW—--Handlewheel 手轮缩写说明BE 坡口BW 对焊BL 法兰盖BC。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
/valves
© 2012 Pentair plc. All rights reserved.
VCTDS-06279-ZH 15/04
Keystone GR系列弹性阀座蝶阀 GRW/GRL
GRW/GRL系列
8
DN 50-300
(所示为GRW)
6
9 4 7 10
1
2
10
法兰标准：
16bar DN 50-300 10bar DN 350-900 10bar DN 50-300 6bar DN 350-900 0.4bar -40 至 +160 50-900
PN 6/10/16 ASME 125/150 JIS 10K BS 表 E AS4087 PN 16 AS2129 表E
特点
• 对夹及支耳式阀体设计，结构长度尺寸符合 EN 558 20系列及API 609。
• 设计标准符合EN 593和API 609。 • 阀座可更换并能完全把阀体和阀杆与过流介
质隔离。 • 第一级阀杆密封力超越了阀门的额定压力，
能有效防止过流介质通过阀杆部分泄漏到外 部环境。 • 第二级阀杆密封作为备用密封可保证更加安 全可靠。 • 阀座两端模压成本体上模压O型圈可代替密封 垫作为法兰密封。 • 阀杆密封圈可防止水汽渗入阀杆区域。 • 双阀杆使得薄阀板设计发挥了其低流阻特点 (最大可至DN 300)。 • 圆形抛光阀板边缘保证阀门实现完全的同心 密封、更低的扭矩、更长的阀座寿命和气泡 级密封。 • 阀体定位孔便于安装并适合在法兰间对中。 • 延长的阀体颈部实现了管道保温。 • 上下阀杆轴承提供了良好的支撑，极小的摩 擦保证了阀门低扭矩。 • 顶部衬套可吸收执行器侧的轴向推力载荷。 • 所有阀门均符合"压力设备指令"(97/23/EU) B1+D，CE标识。 • 已获认证：NSF/ASME Std 61, ACS, KIWA, WRAS, DVGW-G, ABS, CU-TR。
ASTM A536 等级 65-45-12 ASTM A890 等级 5A ASTM A890 等级 4A ASTM A351 等级 CF8M ASTM A351 等级 CF8 ASTM B148 UNS C95200 ASTM B148 UNS C95800 ASTM A536 等级 65-45-12 ASTM A536 等级 65-45-12 ASTM A276 等级 431 S43100 ASTM A276 UNS S31803 ASTM A276 UNS S32750
阀杆
阀座
轴衬 填料 轴承 卡环 旋塞
材料
铸铁 超级双相不锈钢 316 不锈钢 304 不锈钢 铝铜 镍铝铜合金 铸铁 NYL 铸铁 CTD 316 不锈钢 431 不锈钢 超级双相不锈钢 EPDM EPDM E1 NBR NBR N1 白色NBR 氟橡胶（FKM） 聚酯 NBR PTFE/钢 不锈钢 碳钢
NYL = 尼龙涂层，最高温度60°C CTD = 环氧树脂涂层，最高温度120°C
食品级，NSF61，ACS KIWA，WRAS，ACS 食品级 DVGW-G 食品级
3
Keystone GR系列弹性阀座蝶阀 GRW/GRL
GRW系列(对夹) DN 50-300
H 45˚
DN 350-900
α
øN
材料规格
ASTM A536 等级 65-45-12 ASTM A890 等级 5A ASTM A351 等级 CF8M ASTM A351 等级 CF8 ASTM B148 UNS C95200 ASTM B148 UNS C95800 ASTM A536 等级 65-45-12 ASTM A536 等级 65-45-12 ASTM A276 等级 316 ASTM A276 等级 431 ASTM A276 UNS S32750
ASTM A276 UNS S32750 ASTM A276 UNS S31803
注 带超级双相不锈钢阀板的阀门均配有超级双相不锈钢阀板螺栓。所有其他阀板则配双相不锈钢阀板螺栓。
备注
NYL = 尼龙涂层，最高温度60°C CTD = 镀镍
食品级，NSF61，ACS KIWA，WRAS，ACS 食品级 DVGW-G 食品级
Keystone GR系列弹性阀座蝶阀 GRW/GRL
一种高负载工业弹性阀座蝶阀 GRW - 对夹式阀体设计 GRL - 支耳式阀体设计
一般应用
技术数据
水、空气、散装干料传送等。适合一切需要气 泡级密封且最大流通面积要求。
压力(bar)： 管线端部(bar)：
真空应用(bar): 温度 (°C)： 尺寸 (DN):
1
7
1
8
1
9
1
10
1
11
1
12
4
13
1
14
1
15
1
名称 阀体 阀座 阀板 阀杆 衬套 阀杆卡环 阀体卡环 阀体O型密封圈 阀杆O型密封圈 阀板螺栓 阀板螺栓O型密封圈 上下轴承 堵头 堵头密封圈 堵头卡环
2
Keystone GR系列弹性阀座蝶阀 GRW/GRL
材料规格 零件名称 DN 50-300 阀体 阀板
øE A
øG
F
C
øE
A F
øB C
øG L
øB J
Q øA øM øYY
Q øA øM øYY J
A
D
A D
阀门尺寸(mm)
阀杆
尺寸
(DN)
A
B
C
D
E
3
5
11
DN 350-900
7
(所示为GRL)
9
8
5
6
4
12 12 11 1
10
12
12
14
13
3
2
15
部件清单
项目 数量
1
1
2
1
3
1
415来自161
7
1
8
1
9
1
10
2
11
1
名称 阀体 阀座 阀板 上阀杆 下阀杆 上衬套 密封圈 阀体卡环 阀杆卡环 上下轴承 堵头
部件清单
项目 数量
1
1
2
1
3
1
4
1
5
1
6
DN 350-900 阀体 阀板
阀杆
阀座
阀板螺钉 阀板螺钉密封圈
旋塞 旋塞密封圈 旋塞卡环 轴衬 阀杆/阀体密封圈 轴承 阀杆/阀体卡环
铸铁 超级双相不锈钢 双相不锈钢 316 不锈钢 304 不锈钢 铝铜 镍铝铜合金 铸铁 NYL 铸铁 CTD 431 不锈钢 双相不锈钢 超级双相不锈钢 EPDM EPDM E1 NBR NBR N1 白色NBR 氟橡胶（FKM） 超级双相不锈钢 双相不锈钢 EPDM NBR FKM 碳钢 NBR 不锈钢 聚酯 NBR PTFE/钢 不锈钢
