露点仪原理分析
便携式露点仪的工作原理
便携式露点仪的工作原理如何选择便携式露点仪以确保工作准确可靠【引言】露点是指在固定温度下，空气中所含水分饱和度达到100%时所对应的温度。
便携式露点仪是一种可以帮助我们测量和监控空气中的水分含量的仪器。
它的工作原理主要涉及温度和湿度的测量，通过计算水分的饱和度来得出露点温度。
本文将深度探讨便携式露点仪的工作原理，以及如何选择一款准确可靠的仪器。
【主体部分】【正文1】便携式露点仪是一种可以测量空气中水分含量的仪器。
它通过测量空气中的温度和湿度，计算出水分的饱和度，并通过相关算法得出露点温度。
这种仪器的工作原理基于气体的物理性质和空气中的水分分子的行为。
【正文2】便携式露点仪的工作原理可以简单分为三个步骤：温度测量、湿度测量和饱和度计算。
1. 温度测量：便携式露点仪内置了温度传感器，可以准确测量空气的温度。
温度传感器可以是热电偶或热敏电阻。
通过测量空气的温度，我们可以了解到达露点所需的条件之一。
2. 湿度测量：为了确定空气中水分含量的饱和度，便携式露点仪需要准确测量空气的湿度。
这通常通过湿度传感器来实现，湿度传感器可以是电容式、电阻式或电化学式的。
无论是哪种传感器，都可以根据气体中的水分分子与传感器表面之间的相互作用来测量湿度。
3. 饱和度计算：通过测量温度和湿度，便携式露点仪可以计算出空气中水分的饱和度。
饱和度是指空气中所含水分与饱和水含量的比值，通常以百分比表示。
根据相关的饱和度定表，仪器可以得出空气中水分的饱和度和对应的露点温度。
【正文3】在选择便携式露点仪时，我们应该考虑以下几个因素来确保仪器的准确性和可靠性。
1. 传感器质量：便携式露点仪的温度和湿度传感器是关键组件，直接影响仪器的测量精度和可靠性。
我们应选择品牌知名、质量可靠的传感器，以确保仪器的测量结果准确稳定。
2. 仪器精度：便携式露点仪的精度是另一个重要的选择因素。
我们应该选择具有较高精度的仪器，以确保测量结果的准确性。
通常，精度以±X℃或±X%RH表示，X代表具体数值。
露点仪原理分析
露点仪原理分析露点是指空气在水汽含量和气压都不改变的条件下，冷却到饱和时的温度。
形象地说，就是空气中的水蒸气变为露珠时候的温度叫露点。
露点本是个温度值，可为什么用它来表示湿度呢？这是因为，当空气中水汽已达到饱和时，气温与露点相同；当水汽未达到饱和时，气温一定高于露点温度。
所以露点与气温的差值可以表示空气中的水汽距离饱和的程度。
在100%的相对湿度时，周围环境的温度就是露点。
露点越小于周围环境的温度，结露的可能性就越小，也就意味着空气越干燥，露点不受温度影响，但受压力影响。
1.电介法露点仪的测量原理利用五氧化二磷等材料吸湿后分解成极性分子，从而在电极上积累电荷的特性，设计出建立在绝对含湿量单位制上的电解法微水份仪。
目前国际上最高精度达到±1.0℃(露点温度)，一般精度可达到±3℃以内。
2.电式露点仪的测量原理采用亲水性材料或憎水性材料作为介质，构成露点仪电容或电阻，在含水份的气体流经后，介电常数或电导率发生相应变化，测出当时的电容值或电阻值，就能知道当时的气体水份含量。
建立在露点单位制上设计的该类传感器，构成了电传感器式露点仪。
目前国际上最高精度达到±1.0℃(露点温度)，一般精度可达到±3℃以内。
3. 镜面式露点仪测量原理不同水份含量的气体在不同温度下的镜面上会结露。
采用光电检测技术，检测出露层并测量结露时的温度，直接显示露点。
镜面露点仪制冷的方法有：半导体制冷、液氮制冷和高压空气制冷。
镜面式露点仪采用的是直接测量方法，在保证检露准确、镜面制冷高效率和精密测量结露温度前提下，该种露点仪可作为标准露点仪使用。
目前国际上最高精度达到±0.1℃(露点温度)，一般精度可达到±0.5℃以内。
4.晶体振荡式露点仪的测量原理利用晶体沾湿后振荡频率改变的特性，可以设计晶体振荡式露点仪。
这是一项较新的技术，目前尚处于不十分成熟的阶段。
国外有相关产品，但精度较差且成本很高。

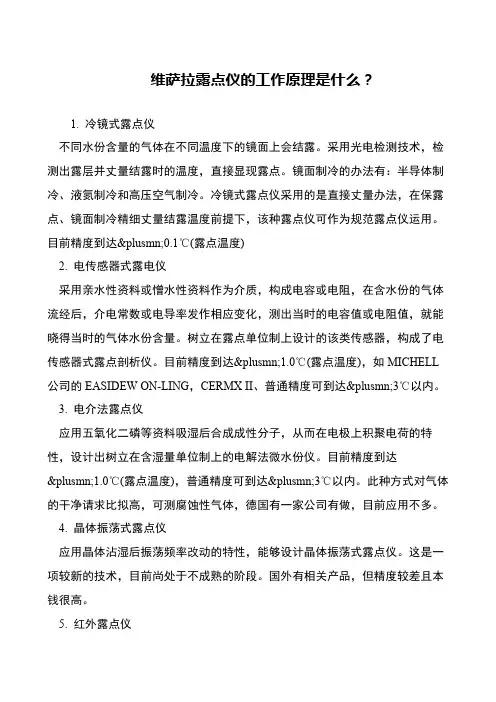

维萨拉露点仪的工作原理是什么？
维萨拉露点仪的工作原理是什么？
1. 冷镜式露点仪
不同水份含量的气体在不同温度下的镜面上会结露。
采用光电检测技术，检测出露层并丈量结露时的温度，直接显现露点。
镜面制冷的办法有：半导体制冷、液氮制冷和高压空气制冷。
冷镜式露点仪采用的是直接丈量办法，在保露点、镜面制冷精细丈量结露温度前提下，该种露点仪可作为规范露点仪运用。
目前精度到达±0.1℃(露点温度)
2. 电传感器式露电仪
采用亲水性资料或憎水性资料作为介质，构成电容或电阻，在含水份的气体流经后，介电常数或电导率发作相应变化，测出当时的电容值或电阻值，就能晓得当时的气体水份含量。
树立在露点单位制上设计的该类传感器，构成了电传感器式露点剖析仪。
目前精度到达±1.0℃(露点温度)，如MICHELL 公司的EASIDEW ON-LING，CERMX II、普通精度可到达±3℃以内。
3. 电介法露点仪
应用五氧化二磷等资料吸湿后合成成性分子，从而在电极上积聚电荷的特性，设计出树立在含湿量单位制上的电解法微水份仪。
目前精度到达
±1.0℃(露点温度)，普通精度可到达±3℃以内。
此种方式对气体的干净请求比拟高，可测腐蚀性气体，德国有一家公司有做，目前应用不多。
4. 晶体振荡式露点仪
应用晶体沾湿后振荡频率改动的特性，能够设计晶体振荡式露点仪。
这是一项较新的技术，目前尚处于不成熟的阶段。
国外有相关产品，但精度较差且本钱很高。
5. 红外露点仪。
露点仪的工作原理
露点仪的工作原理
由于露点仪运用了增益回归，零点自动校准，温湿度传感器三种技术，从而在低湿或者腐蚀化学物质气体分子的环境下，露点仪也能准确地丈量出相对湿度，并且计算出对应的露点。
在丈量高于负60度的露点时露点仪的精度保在正负2度以内，精度稍低时，露点仪可抵达-80度的露点。
现今丈量露点普遍采用的方法有三种：
一种，在测湿范畴有60年的理论阅历，其应用聚合物薄膜开发的特地用于丈量低露点的传感器性能稳定，不受凝结水、大多数化学物质的影响，并且由于运用的露点仪采用了零点自动校准，增益回归两项技术使得露点丈量范围宽，精度高，长期稳定性好，性价比佳。
二种，冷镜法，金属氧化物法和聚合物法。
冷镜法可以在很宽的丈量范围内取得较高的精度，但由于它的光学丈量原理的局限性使其易受镜面污染物和灰尘的影响从而影响精度并且不易区分霜点及露点，为抑制上述缺陷，丈量系统常常附加许多额外设备镜面清洗、防护等功用，构成整套设备比较昂贵，此种丈量方法常常用于精度恳求高且具有良好的操作、维护的条件，照实验室，关于大多数在线丈量则维护本钱较高。
三种，金属氧化物传感器，包括AL2O3传感器用于工业过程控制中的低露点丈量，正确运用时可以测得很低的露点，缺陷是长期稳定性差，由于测湿敏器件本身构成的漂移使得频繁的标定工作不可少，传感器不能在线标定，大多数情况下要送到原厂标定且标定本钱较高，这将会影响日后的准确丈量、正常消费，增大维护、工作量，而且金属氧化物传感器在高湿或冷凝的情况下一旦受损，其功用将无法恢复。
温湿度传感器由两部分组成：电容型聚合物薄膜测湿传感器及电阻型测温传。
露点仪使用原理及注意事项 露点仪是如何工作的
露点仪使用原理及注意事项露点仪是如何工作的露点仪使用原理及注意事项：一、露点湿度计的原理露点湿度计的原理可以通过一个简单的试验来说明。
若将一个干净的金属表面放到相对湿度低于100%的空气中并使之冷却，当温度降到某一数值时，靠近该表面的相对湿度达到100%，这时将有露在表面上形成。
由于在这个温度下空气中的水汽达到了饱和，冷表面附着的水膜和空气中的水份处于动态平衡，也就是说，在单位时间内离开和返回到表面上的水分子数相同，这就是Regnault原理。
该原理可以叙述为：当确定体积的湿空气在恒定的总压力下被均匀降温，直到空气中的水汽达到饱和状态，该状态叫做露点；在冷却的过程中，气体和水汽两者的分压力保持不变。
假如空气的温度是Ta，露生成的温度为Td，则湿空气的相对湿度可以通过下式算出，U=[（在露点温度Td时的饱和水气压）/（在原来温度Ta时的饱和水气压）]*100%式中饱和水汽压的数值可以通过查表得到。
在0℃以下，水汽达到饱和时，水在镜面上结冰，此时的温度又叫做霜点。
二、露点湿度计在露点测量中应当注意的若干问题（一）镜面污染对露点测量的影响在露点测量中，镜面污染是一个突出的问题，其影响紧要表现在两个方面；一是拉乌尔效应，二是更改镜面本底放射水平。
拉乌尔效应是由水溶性物质造成的。
假如被测气体中携带这种物质（一般是可溶性盐类）则镜面提前结露，使测量结果产生正偏差。
若污染物是不溶于水的微粒，如灰尘等，则会加添本底的散射水平，从而使光电露点仪发生零点漂移。
此外，一些沸点比水低的简单冷凝的物质（例如有机物）的蒸气，不言而喻将对露点的测量产生干扰。
因此，无论任何一种类型的露点仪都应防止污染镜面。
一般说来，工业流程气体分析污染的影响是比较严重的。
但即使是在纯气的测量中镜面的污染亦会随时间加添而积累。
（二）露点仪测量条件的选择在露点仪的设计中要侧重考虑直接影响结露过程热质交换的各种因素，这个原则同样适用于自动化程度不太高的露点仪器操作条件的选择。
露点仪工作原理
露点仪工作原理露点仪是一种非常重要并广泛应用于工业，实验室和车间等场合的仪器，它的作用是测试液体的露点温度，这是液体变成蒸汽的温度，同时它可以用来测量气体的湿度。
点仪的基本结构由一个蒸发容器，一个气体温度传感器，一个吹风机，一个液温传感器和一个温度控制器组成。
蒸发容器是一个重要的组成部分，它能够测量液体中的水，为蒸发和加热提供了容器，同时能够把吊瓶中的液体抽取到容器中。
里有一个气体温度传感器，它可以测量环境温度，从而确定露点温度的阈值。
另外，还有一个吹风机，用来把液体和气体混合起来，以达到最佳的测量效果。
液温传感器负责检测吊瓶中液体的温度，其可以实时监测液体的温度，以供最终结果。
最后，仪器还有一个温度控制器，它可以调整吊瓶内液体的温度，以获得最佳结果。
露点仪的运行原理是：在蒸发容器中，利用吹风机以及温度控制器将液体和气体进行混合，同时由液体温度传感器测量液体的温度。
同时，仪器的气温传感器也可以传送环境温度的数据，以确定露点温度的阈值。
如果液温低于环境温度，就可以确定液体已经变成蒸汽，即露点温度。
露点仪广泛应用于工业、实验室以及车间等场合，它可以测量液体和气体的露点温度，从而使环境保持标准的温度和湿度。
结合仪器的复杂结构以及其原理，可以看出露点仪的重要性，也是工作、实验和日常生活中不可缺少的仪器。
露点仪的操作非常简单，但是要想得到准确的结果，还是必须严格按照使用说明书的操作步骤来操作，特别是要确保吊瓶内液体有足够的量，以及液体和环境温度升高时要及时更换吊瓶。
另外，要确保仪器清洁，定期清洗。
总而言之，露点仪是一种重要并广泛应用于不同领域的仪器，它能够准确测量液体及气体的露点温度，从而使各种环境保持适宜的温度和湿度。
露点仪的操作简单，但要想得到准确的结果，还是需要认真遵循使用说明书的操作步骤，以及定期清洗仪器来保证结果的准确性。
露点仪的工作原理
露点仪的工作原理露点仪的工作原理目前国际上露点仪（也被称作露点变送器）根据工作原理可分为：1.冷镜式露点仪；2、电传感器式露点仪；3、电介法露点仪；4、晶体震荡式露点仪；5、红外露点仪这五种。
1.冷镜式露点不同水份含量的气体在不同温度下的镜面上会结露。
采用光电检测技术，检测出露层并测量结露时的温度，直接显示露点。
镜面制冷的方法有：半导体制冷、液氮制冷和高压空气制冷。
冷镜式露点仪采用的是直接测量方法，在保证检露准确、镜面制冷高效率和精密测量结露温度前提下该种露点仪可作为标准露点仪使用。
目前国际上精度达到±0.1℃(露点温度)，一般精度可达±0.5℃以内。
2、电传感器式露电仪采用亲水性材料或憎水性材料作为介质，构成电容或电阻，在含水份的气体流经后，介电常数或电导率发生相应变化，测出当时的电容值或电阻值，就能知道当时的气体水份含量。
建立在露点单位制上设计的该类传感器，构成了电传感器式露点分析仪。
目前国际上精度达到±1.0℃(露点温度)，一般精度可达到±3℃以内。
如绍兴舜晟新材料有限公司的露点仪均可满足。
3、电介法露点仪利用五氧化二磷等材料吸湿后分解成极性分子，从而在电极上积累电荷的特性，设计出建立在绝对含湿量单位制上的电解法微水份仪。
目前国际上精度达到±1.0℃(露点温度)，精度可达到±3℃以内。
此种方式对气体的洁净要求比较高，可测腐蚀性气体，德国有一家公司有做，目前国内应用不多。
4、晶体振荡式露点仪利用晶体沾湿后振荡频率改变的特性，可以设计晶体振荡式露点仪。
这是一项较新的技术，目前尚处于不十分成熟的阶段。
国外有相关产品，但精度较差且成本很高。
如AMETEKPI公司的和英国MIHCELL公司的都不错，就是价格比较贵5、红外露点仪利用气体中的水份对红外光谱吸收的特性，可以设计红外式露点仪。
露点仪的工作原理
露点仪的工作原理
露点仪的工作原理是基于湿空气中水蒸气的饱和度与温度之间的关系。
露点仪通常由一个传感器和一个显示屏组成。
具体工作原理如下：
1. 传感器探测环境中的湿度。
传感器通常使用湿度传感器或者电子天平来测量环境中的湿度。
湿度传感器可以通过测量湿空气中的水蒸气分子数量来判断湿度，而电子天平则通过测量空气中的水分重量来判断湿度。
2. 传感器将湿度数据转化为电信号。
传感器在测量湿度后，会将所测得的数据转化为相应的电信号。
3. 传感器将电信号发送给显示屏。
传感器会通过电缆或者其他连接方式将转化后的电信号发送给显示屏。
4. 显示屏将电信号转化为数字显示。
显示屏接收到传感器发送的电信号后，会将电信号转化为相应的数字，并在显示屏上显示出来。
5. 用户可以通过显示屏上的数字了解当前的露点温度。
根据显示屏上显示的数字，用户可以判断当前的露点温度，从而了解环境的湿度状况。
总结：露点仪的工作原理是通过传感器测量环境湿度并将其转
化为电信号，然后显示屏再将电信号转化为数字显示，用户可以根据显示屏上的数字了解当前的露点温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
露点仪原理分析
露点是指空气在水汽含量和气压都不改变的条件下，冷却到饱和时的温度。
形象地说，就是空气中的水蒸气变为露珠时候的温度叫露点。
露点本是个温度值，可为什么用它来表示湿度呢？这是因为，当空气中水汽已达到饱和时，气温与露点相同；当水汽未达到饱和时，气温一定高于露点温度。
所以露点与气温的差值可以表示空气中的水汽距离饱和的程度。
在100%的相对湿度时，周围环境的温度就是露点。
露点越小于周围环境的温度，结露的可能性就越小，也就意味着空气越干燥，露点不受温度影响，但受压力影响。
1.电介法露点仪的测量原理
利用五氧化二磷等材料吸湿后分解成极性分子，从而在电极上积累电荷的特性，设计出建立在绝对含湿量单位制上的电解法微水份仪。
目前国际上最高精度达到±1.0℃(露点温度)，一般精度可达到±3℃以内。
2.电式露点仪的测量原理
采用亲水性材料或憎水性材料作为介质，构成露点仪电容或电阻，在含水份的气体流经后，介电常数或电导率发生相应变化，测出当时的电容值或电阻值，就能知道当时的气体水份含量。
建立在露点单位制上设计的该类传感器，构成了电传感器式露点仪。
目前国际上最高精度达到±1.0℃(露点温度)，一般精度可达到±3℃以内。
3. 镜面式露点仪测量原理
不同水份含量的气体在不同温度下的镜面上会结露。
采用光电检测技术，检测出露层并测量结露时的温度，直接显示露点。
镜面露点仪制冷的方法有：半导体制冷、液氮制冷和高压空气制冷。
镜面式露点仪采用的是直接测量方法，在保证检露准确、镜面制冷高效率和精密测量结露温度前提下，该种露点仪可作为标准露点仪使用。
目前国际上最高精度达到
±0.1℃(露点温度)，一般精度可达到±0.5℃以内。
4.晶体振荡式露点仪的测量原理
利用晶体沾湿后振荡频率改变的特性，可以设计晶体振荡式露点仪。
这是一项较新的技术，目前尚处于不十分成熟的阶段。
国外有相关产品，但精度较差且成本很高。
5.半导体传感器露点仪的测量原理
每个水分子都具有其自然振动频率，当它进入半导体晶格的空隙时，就和受到充电激励的晶格产生共振，其共振频率与水的摩尔数成正比。
水分子的共振能使半导体结放出自由电子，从而使晶格的导电率增大，阻抗减小。
利用这一特性设计的半导体露点仪可测到-100℃露点的微量水份。
6.红外露点仪的测量原理
利用气体中的水份对红外光谱吸收的特性，可以设计红外式露点仪。
目前该仪器很难测到低露点，主要是红外探测器的峰值探测率还不能达到微量水吸收的量级，还有气体中其他成份含量对红外光谱吸收的干扰。
但这是一项很新的技术，对于环境气体水份含量的非接触式在线监测具有重要的意义。
随着现代科学技术的发展，人们纷纷把光电技术、新材料技术、红外技术、微波技术、微电子技术、光纤技术、声波技术甚至纳米技术应用到气体中水份的测量，使水份测量这一古老领域焕发出青春。
在测量原理上，技术人员认定镜面结露的方法是最直接且精度最高的方法。
镜面露点仪在技术上将引进近代技术成份。
如我们研制的冷镜式激光露点仪首次采用了激光准直技术和CCD 技术，在露层判别、露霜图像识别技术上走到了世界前沿。
专业人员在传统的传感器材料研究(如氧化铝材料、氯化锂材料、高分子材料和陶瓷材料)基础上，用完全不同的技术手段，陆续发展出许多间接测量气体中微量水份的方式方法，解决了不同领域和不同环境中的微水份测量问题。
