螺栓拉伸器
液压拉伸器
普通型普通型液压液压液压螺栓拉伸器螺栓拉伸器S TG 系列使用说明书Instructions for use一、产品简介液压螺栓拉伸器简称液压拉伸器，它具有螺栓紧固和拆卸的功能，可广泛适用于冶金矿山、石油化工、船舶工业、机车制造等行业。
借助于超高压液压泵提供的液压动力源，利用材料允许的弹性幅度，将螺栓拉伸，达到紧固螺栓和拆卸螺栓的目的。
另外也可以作为液压过盈连接施加轴向力的装置，进行顶压安装。
特别是在污染严重或空间面积受到限制的工作环境中，采用液压拉伸装置是其它任何工具难以替代的，是大中型机械产品组装和设备维修的理想工艺装备。
本公司生产的ST系列液压拉伸器共有两大类：通用型和加重型。
通用型和加重型除了油缸承受压力和拉伸力不同外，主要是前者利用手动排油，后者利用碟簧的作用力自动排油，两种型号根据使用情况来选用。
二、普通型液压拉伸器结构图三、工作条件1、应按工作要求对材料的预紧力或顶压力进行理论计算，以便对液压拉伸器的拉伸力和螺栓拉伸长度提出要求。
2、工作环境应保留一定的工作空间，液压拉伸器支承环接触基准面必须平整，确保拉伸操作顺利进行。
3、使用螺栓拉伸工艺的，对螺母有下列要求：A．尽量使用圆螺母，以便紧固时拨动操作，若使用六角螺母，必须保证螺母拨孔的位置和深度。
B．螺母的高度应低于液压拉伸器支承环的高度，并预留其空间不少于拉伸长度的间隙。
C．螺母拨孔的直径和位置应根据液压拉伸器的相关尺寸确定。
四、操作方法（主要介绍拉伸器预紧配合）1、准备工作A．将圆螺母旋进螺栓，用拨杆插入拨孔紧固为止。
B．将液压拉伸器支承环套入圆螺母，罩住圆螺线（若支撑环与油缸一体式设计，此步骤省略）。
C．将液压拉伸器旋进螺栓，用拨杆紧固拉伸头至各部位配合基本无间隙即可。
D．安装完成后将由超高压液压泵连接出高压软管的快速接头（母）插入液压拉伸器的快速接头（公）。
2、启动A．操作超高压液压泵，向液压拉伸器油缸输入液压油，活塞开始工作，液压拉伸器进入工作状态，此时要注意超高压液压泵的工作压力和螺栓被拉伸的长度，务必控制在规定范围内。
螺栓拉伸器的工作原理及种类介绍
活塞自动复位设计，适合频繁使用的场合。这类拉伸器在完成拉伸作业后，活塞能够自动复位，无需手动操作，提高了工作效率。
双极复位型
采用双油缸设计，适用于空间狭小的工况。通过双油缸的协同作用，能够在有限的空间内实现有效的螺栓拉伸作业。
螺栓拉伸器的工作原理及种类介绍
种类Leabharlann 特点普通通用型适用于单规格螺栓的拉伸，具有重量轻、体积小、精度高、结构紧凑等优点。这类拉伸器使用广泛，能够满足一般性的螺栓拉伸需求。
拉伸头互换型
通用性强，通过更换拉伸头可以适用于多个规格螺栓的拉伸。这种设计提高了拉伸器的灵活性和实用性，适用于需要处理多种规格螺栓的场合。
液压螺栓拉伸器操作保养手册说明书
DHTE多级液压螺栓拉伸器说明书道盛液压技术（浙江）有限公司地址：浙江省桐乡市高桥街道南日路228号 电话：139****0843邮编：314500官方网址：邮箱地址：E-mail:*******************液压螺栓拉伸器操作保养手册本操作手册内容为液压螺栓拉伸器的操作规程、警告和注意事项以及故障排除。
使用前，请仔细阅读本手册，彻底理解其内容并妥善保管。
本说明书仅作为最终用户参考。
任何在此书上未提到的疑问或使用方法，请在安装和使用之前询问供应商。
DAWSON拒绝承担由以下情况引起的任何责任：不适当的使用或者由非专业人士操作使用；安装错误；用油错误；不进行保养维护；未经生产商授权的改装或者拆卸；使用非原装不见，使用型号不适用。
一 收货须知（开箱检查）仔细检查产品外观有无损伤，是否有运输损坏。
运输损坏不包括在保修范围内。
如果发现因货运受损，应及时向货运商申报。
货运商应支付运输损坏带来的所有维修和更换费用。
安全提示：这是危险标记。
每当你看到此标记，就意味着对人、动物和物品可能存在或多或少的危险。
才此手册中这种危险和相关的预防措施都用此标记标出。
危险：忽略此警告可能会对人、动物或物品的安全存在重大风险。
敬请使用者仔细遵守这些操作，生产商拒绝对任何由使用不当引起的损坏和伤害承担任何责任。
二 概述液压螺栓拉伸器是用于螺栓的快速紧固和拆卸上的。
液压拉伸器工作时能精确控制预紧力、不损伤螺纹、操作简便、减轻劳动强度、缩短生产维修周期、有效地增加链接的可靠性及螺栓的抗疲劳强度、提高装配精度及安全系数。
液压拉伸装置由螺栓拉伸器及高压油泵（手动、电动）组成。
工作原理液压拉伸装置的主要部件是液压拉伸器。
超高压油泵输出的液压油，从拉伸器油缸上的快速接头注入，活塞与油缸在油压作用下产生相对运动，油缸的内螺纹带动螺栓产生拉伸力，使螺栓伸长；然后旋转螺母，从而实现对螺对螺栓的紧固与拆卸。
液压拉伸器与超高压油泵配合使用，同步进行，工作过程分为四步：1 充油：油泵开始工作时，低压、大流量充油。
液压螺栓拉伸器如何选型配置
液压螺栓拉伸器如何选型配置
液压螺栓拉伸器是一种能够扭曲和过度扭曲金属来产生拉力的设备，常用于拉伸大型和高强度的螺栓。
在选择液压螺栓拉伸器时，考虑到使用环境和要求的拉伸功率是至关重要的。
本文将介绍液压螺栓拉伸器的选型配置。
1. 考虑使用环境
在选择液压螺栓拉伸器时，首先要考虑使用环境。
不同的使用环境可能需要不同类型的液压螺栓拉伸器。
例如，如果您需要在潮湿或腐蚀环境中使用，您需要选择不锈钢材质的液压螺栓拉伸器，以防止钢材生锈和腐蚀。
此外，如果您需要在高温环境中使用，您需要选择能够承受高温的液压螺栓拉伸器。
2. 确定需要的拉伸功率
选择液压螺栓拉伸器时，另一个重要考虑因素是需要的拉伸功率。
这将取决于您要拉伸的螺栓的大小和材料强度。
如果您需要拉伸大型和高强度的螺栓，您需要选择能够提供高拉伸功率的液压螺栓拉伸器。
3. 确定需要的操作空间
液压螺栓拉伸器的操作空间也是选择液压螺栓拉伸器时需要考虑的因素。
如果您需要在狭窄的空间中进行操作，您需要选择小尺寸的液压螺栓拉伸器。
4. 确定需要的拉伸速度
最后，您还需要考虑需要的拉伸速度。
根据具体需要，液压螺栓拉伸器的速度可能会有所不同。
如果您需要快速进行螺栓的拉伸，您需要选择速度较快的液压螺栓拉伸器。
总结
选择液压螺栓拉伸器时，需要考虑使用环境、需要的拉伸功率、需要的操作空间和需要的拉伸速度等因素。
这些因素将有助于确保您选择了最适合您需要的液压螺栓拉伸器，并确保它能够在特定环境中提供优异的性能和可靠性。

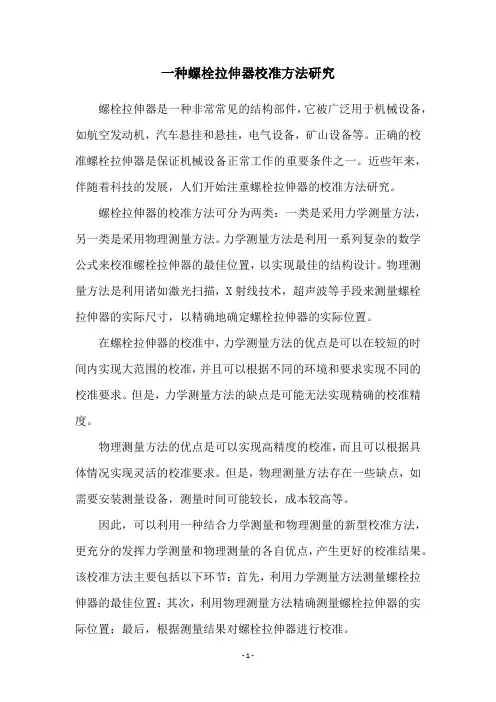

一种螺栓拉伸器校准方法研究
一种螺栓拉伸器校准方法研究螺栓拉伸器是一种非常常见的结构部件，它被广泛用于机械设备，如航空发动机，汽车悬挂和悬挂，电气设备，矿山设备等。
正确的校准螺栓拉伸器是保证机械设备正常工作的重要条件之一。
近些年来，伴随着科技的发展，人们开始注重螺栓拉伸器的校准方法研究。
螺栓拉伸器的校准方法可分为两类：一类是采用力学测量方法，另一类是采用物理测量方法。
力学测量方法是利用一系列复杂的数学公式来校准螺栓拉伸器的最佳位置，以实现最佳的结构设计。
物理测量方法是利用诸如激光扫描，X射线技术，超声波等手段来测量螺栓拉伸器的实际尺寸，以精确地确定螺栓拉伸器的实际位置。
在螺栓拉伸器的校准中，力学测量方法的优点是可以在较短的时间内实现大范围的校准，并且可以根据不同的环境和要求实现不同的校准要求。
但是，力学测量方法的缺点是可能无法实现精确的校准精度。
物理测量方法的优点是可以实现高精度的校准，而且可以根据具体情况实现灵活的校准要求。
但是，物理测量方法存在一些缺点，如需要安装测量设备，测量时间可能较长，成本较高等。
因此，可以利用一种结合力学测量和物理测量的新型校准方法，更充分的发挥力学测量和物理测量的各自优点，产生更好的校准结果。
该校准方法主要包括以下环节：首先，利用力学测量方法测量螺栓拉伸器的最佳位置；其次，利用物理测量方法精确测量螺栓拉伸器的实际位置；最后，根据测量结果对螺栓拉伸器进行校准。
该校准方法不仅可以更快更精确地完成校准，而且还可以充分利用当前的技术，有效地降低成本，提高效率，是目前实施螺栓拉伸器校准的理想方法。
总之，螺栓拉伸器的校准是实现机械设备正常工作的重要环节，因此，螺栓拉伸器的校准方法也必须逐步完善。
利用结合力学测量和物理测量的新型校准方法，实现精确的校准，从而保证机械设备的正常运行及其使用寿命。

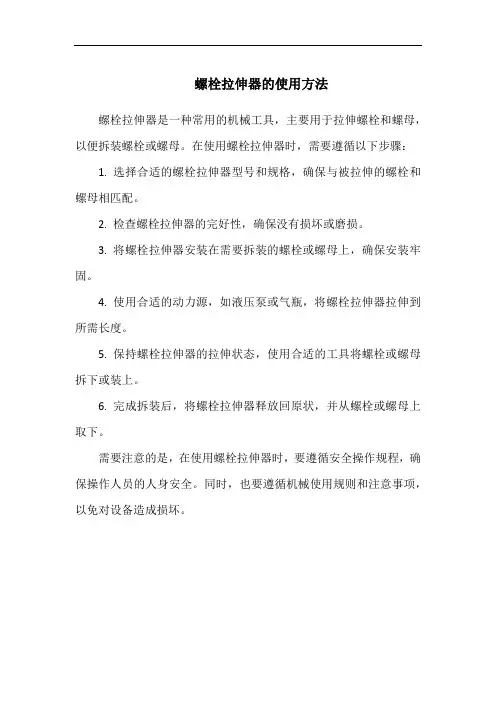

螺栓拉伸器的使用方法
螺栓拉伸器的使用方法
螺栓拉伸器是一种常用的机械工具，主要用于拉伸螺栓和螺母，以便拆装螺栓或螺母。
在使用螺栓拉伸器时，需要遵循以下步骤：
1. 选择合适的螺栓拉伸器型号和规格，确保与被拉伸的螺栓和螺母相匹配。
2. 检查螺栓拉伸器的完好性，确保没有损坏或磨损。
3. 将螺栓拉伸器安装在需要拆装的螺栓或螺母上，确保安装牢固。
4. 使用合适的动力源，如液压泵或气瓶，将螺栓拉伸器拉伸到所需长度。
5. 保持螺栓拉伸器的拉伸状态，使用合适的工具将螺栓或螺母拆下或装上。
6. 完成拆装后，将螺栓拉伸器释放回原状，并从螺栓或螺母上取下。
需要注意的是，在使用螺栓拉伸器时，要遵循安全操作规程，确保操作人员的人身安全。
同时，也要遵循机械使用规则和注意事项，以免对设备造成损坏。
液压螺栓拉伸器工作原理
液压螺栓拉伸器工作原理
液压螺栓拉伸器是一种可以用来拉伸螺栓的装置，其工作原理是通过液压的方
式将试验物体的紧松程度改变，以达到钢栓的预期拉伸强度。
它具有快速、精准、可靠的优点，能够实现试件的高精度拉伸和精确控制。
液压螺栓拉伸器的工作原理是这样的：通过电动马达，将液压油发送到控制阀，控制阀依据设定值，控制液压油向液压缸输送，液压油进入液压缸后，利用液压油的压力推动活塞杆向上推动，从而推动拉杆拉伸螺栓，当拉力达到所需的拉力后，活塞杆不再上升，从而达到拉伸螺栓的目的。
液压螺栓拉伸器具有准确、可靠、精确控制螺栓拉伸力、快速拉伸，硬度难以
控制等优点，能够解决气液压螺栓安装和拆卸时需要花费较长时间、拉断螺栓等情况，还能够使螺栓处于安全加载拉力状态，从而保证安全性。
液压螺栓拉伸器
液压螺栓拉伸器（沃顿机械）液压螺栓拉伸器是张紧力在螺栓衔接中最继续和最正确的使用办法，它通常有四有些组成：1、桥2、螺母旋转套筒3、拉伸器4、缸，液压螺栓拉伸器供给一个正确安全的办法并确保衔接的完整性。
描绘是经过缸和拉伸器直接拉伸螺杆，当螺杆在拉伸状况时，然后经过一个轻质杆转变螺母直至的确锁紧衔接面，然后液压体系卸载，由于锁紧螺母螺杆能回复到本来的长度，所以拉伸力在螺栓中得以坚持。
螺栓拉伸器能够有多个衔接在一起，能够确保一切螺栓一起拉紧。
螺栓拉伸器的正确选择1、怎么选择适合自己的螺栓拉伸器2、当前常用的两种紧固方法有两种：1）：螺栓拉伸方法，在描绘中通常给出的是预紧力为多少KN；螺栓拉伸方法是运用液压油缸直接对螺栓端头施加外力，将螺栓拉伸到所需长度，然后用手悄悄将螺母拧紧，使施加的载荷得以保存。
因为不受螺栓光滑效果和螺纹冲突巨细的影响，拉伸方法能够得到更为精确的螺栓载荷。
此外，螺栓拉伸器还可对多个螺栓进行同步拉伸，通常选用两同步（一泵两个拉伸器）、四同步（一泵四个拉伸器）、八同步（一泵八个拉伸器）或更多，使整圈螺栓受力均匀，得到均衡的载荷。
拉伸方法尤适用于要害法兰等紧固精度需求较高的接合运用，它能使法兰受力均匀地完成接合，真实地防止走漏。
2）螺栓拉伸器主要由油缸、拉杆和支撑套三有些组成,选用150MPa压力描绘,碟簧主动回位,油缸坐落螺栓中轴线的方位，用于对螺栓进行轴向拉伸，完成螺栓需求的拉伸量。
而正是螺栓的这种延伸量或拉伸量发作了螺栓紧固所需的夹紧力。
螺栓遭到拉伸时，螺母会与法兰接触面脱离开来。
支撑套下端有一个开口，供操作人员人工转变螺母（通常螺母的转变是经过拔杆拨动螺母外的一个拨套来完成的，拨套经过一根金属拨杆来拨动）。
卸掉拉伸器中的油压后，螺母经转变已再次与接合面紧贴，然后将螺栓的轴向形变锁住，也即是将剩下螺栓载荷锁在螺栓里。
对螺栓施加的载荷与液压缸中的油压成正比联系，这样的描绘能够十分精确地留住有效载荷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图片示例Biblioteka 感谢您的观看 请指正使用方式
螺栓拉伸器可以单个使用，也可以成组使用。多个拉伸器并联 使用，不仅能够提高效率，而且更能保证多个螺栓受力的均匀 性。这在高压密封的法兰联接中显得尤为重要。当螺栓中心距 小，径向尺寸受限制时，也可以采用双级的结构形式，牺牲轴 向尺寸来保证径向尺寸。在外径不变的情况下，使活塞的有效 面积增倍，产生的作用力加倍。在材料、密封技术的支持下， 也可以提高泵的输出压力来增大拉伸器的拉力，以满足不断发 展的高强度、大扭矩螺栓的作业要求。
螺栓拉伸器
中煤
目录
介绍 原理 使用方式 图片示例
介绍
螺栓液压拉伸器简称螺栓拉伸器，它借助液力升压泵（超高压油泵） 提供的液压源，根据材料的抗拉强度、屈服系数和伸长率决定拉伸力， 利用超高压油泵产生的伸张力，使被施加力的螺栓在其弹性变形区内 被拉长，螺栓直径轻微变形，从而使螺母易于松动，另外也可以作为 液压过盈连接施加轴向力的装置，进行顶压安装。拉伸器最大的优点 可以使多个螺栓同时被定值紧固和拆卸，布力均匀，是一个安全、高 效、快捷的工具是紧固和拆卸各种规格的螺栓的最佳途径。应用于石 油化工、核 电、风电、水电、火电、船舶、铁路、航空航天、采矿、 重型机械等领域。根据不同的工况应用条件和用户要求，可做特殊拉 伸器设计。
原理
螺栓拉伸器一般由液压泵、高压软管、压力表和拉伸体组成。 其中液压泵为动力源，压力表反映泵的输出压力，高压软管联 接液压泵和拉伸体。拉伸体是实现螺栓拉伸的执行元件。主要 由活塞缸、活塞、支承桥和拉伸螺母组成。
工作时，动力源输出的高压油经高压软管输送至活塞缸，在压 力作用下活塞缸中的活塞上移，带动拉伸螺母向上移动。拉伸 螺母与工作螺栓螺纹联接，从而拉长工作螺栓，使螺栓伸长达 到所要求的变形量，变形控制在弹性变形范围之内，然后进行 预紧或拆卸作业，最后通过液力或者机械回位的方式使工作螺 栓回复原来的形状，完成作业。
