超高层冷水系统论文
超高层冷水系统分析
摘要：近年来，我国的城市建筑业有了突飞猛进的发展，超高
层建筑也如雨后春笋矗立在城市中，层数多、高度大，使其在给水系统上也提出了更高的要求，这就要求人们寻求最经济的优化设计，包括选择合理的供水方式、管网的优化设计等方法来达到节省投资、节约资源的目的。
本文谈谈“节能、节材”等方面的一些做法，和广大同行进行探讨。
关键词：超高层；冷水系统；节水节能；供水方式
abstract: in recent years, our country city construction have development which progresses by leaps and bounds,
ultra-high buildings also have mushroomed stands in the cities, the number of layers, the height of the great, so the water supply system also put forward higher request, this requires people to seek the most economic optimization design, including the choice of reasonable water supply mode, network optimization design method to save investment, the purpose of saving resources. this article talk about “energy saving, saving”some aspects of the practice, and the vast majority of peer is discussed.
keywords: tall; cold water system; energy saving; water supply way
中图分类号：p421.35文献标识码：a 文章编号：2095-2104
（2012）
引言
在现代城市中，超高层建筑已占据重要地位，彰显了在有限的地块上造就居家生活，购物休闲，商务经济一体的模式。
高层建筑供水系统较为复杂，节水问题较多，文中通过超高层建筑的冷水供给进行了系统分析，同时对节水节能在建筑给水排水设计中的应用也作了探索。
供水系统选择
在超高层的供水设计中，大多采用重力水箱和水泵分区串联供水的形式，利用中间水箱或高层水箱一定的调节容量，来保证水泵吸水及用户供水的安全。
对于一个超高层建筑来说，冷热水系统设计可采用变频调速的方式，把变频供水技术和日益成熟、规范化的管网叠压供水技术结合起来，如在屋顶机房内设置的高位水箱中贮存10分钟消防用水量及供活性碳过滤器反冲洗用水外，楼内不另设置重力生活供水水箱。
这样设计基于以下三方面的考虑：
1.1通过变频器向水泵电机提供频率可变的电源，根据实际用水流量的变化来调节改变水泵电机转速，实现电机的无级调速，达到节能降耗目的。
1.2经过深度处理的生活用水在变频系统中闭式供水，减少了停留时间，加快了水流循环，同时避免了水箱开式系统可能造成的污染。
1.3中间水箱的取消，减少了系统的中间环节，节约机房面积，
降低了设备层钢楼板的荷载。
根据建筑功能的布局特点，在变频系统设计上采用了串联变频及并联变频的供水方式，充分发挥两种变频供水的特点。
2.系统设计
2.1系统分区
变频供水系统分成了低，中，高三个给水分区。
如某建筑有48层，第一套箱体设备放置在地面上，紧靠临时蓄水池，水泵房在负一层给蓄水池供水。
根据不同的分区来确定不同的供水方式，自1到4层均为市政自来水直接供给,5到14层(高度59.1m)为给水设备低压给水区,15层到26层(高度100.3m)为给水设备中压给水区,26层到36层(高度139.1m)为给水设备高压给水区。
分别由高、中、低压三根立管向上供水组成三个给水区。
在第32层(高度123.4m)设有缓冲水池。
第二套设备放置在该缓冲水池旁,与第一套设备一样,分低、中、高区三个给水区,分送到36层以上的各个楼层。
2.2供水方式
工程施工过程中,层段用水不一，施工用水量变化较大。
利用市政供水压力，城市自来水经地下3层砂过滤处理后进入生活贮水池。
供低区，中区用水的变频给水机组通过抽吸地下生活贮水池中的砂滤水，由变频泵加压经各区的水处理和加热设备后，供给所服务区域的用水点，各个分区采用的是并联供水的形式。
而高区变频给水水泵吸水管接自中区系统的供水管，中区和高区组成了串联变频的供水系统，形成了一个相互联系的整体。
其有利特点是：
（1）高区水泵通过串联充分利用中区水泵机组的流量及扬程，降低了高区水泵的功率，整个串联系统的供水秒量及电机总功率可以减小。
（2）利用高层建筑的上部空间，缓解了地下室设备过于集中造成机房面积紧张的局面。
结构紧凑，占地省，安装方便，节省管理费用，便于集中管理，取消了屋顶水箱，在一定程度上减轻了水质的二次污染。
（3）串联供水形式其吸水和供水主干管的线路布置相对简捷，也便于以后的维修管理。
3.安全措施
整个变频供水串，并联组合系统的设计中对安全性采取了下述技术措施，保证可靠供水：
3.1防止高区水泵吸水产生负压。
高区变频系统的吸水管接自中区供水主管的中端，而非主管末端，吸水管前有较高的水压，避免了水泵吸水产生负压的可能性。
同时为消除中区供水系统产生的压力波动，在高区水泵机组的吸水管前加设了一组恒压阀，阀出口压力设定为0.55mpa，保证了吸水口的压力稳定。
3.2供电电源可靠性要求。
由于变频供水缺少如重力水箱较大的调节容积，为保证供水不间断，对水泵采用了双回路的供电方式。
在保持设定压力的前提下，根据用水量的变化情况随时调整电机的转速，运行，即可延长设备使用寿命，又能保证运行的可靠性。
3.3在意外情况下可自动报警。
该设备的自动化程度很高,外部
功能具有地下水池无水自动报警停泵、遇火警时自动闪光报警、电压超压和欠压自动报警等功能,箱体内部有自动换泵、遇火警自动灭火并报警、箱内水位超高自动报警并自动排水和箱内超温自动送风并报警等各种功能。
为避免中区系统供水不及时，造成高区水泵空吸，无水可供的局面。
在高区供水机组的吸水管路上旁接了隔膜式隔膜罐，可保证高区供水机组中小泵3分钟供水秒流量的吸水量。
这样就可满足克服中区水泵机组启动滞后所带来的吸空影响。
4.超高层建筑给水系统中的节水节能
在设计高层建筑时，应该统筹考虑，综合规划，在保证供水系统能安全可靠运行的同时，在设计中还应注意避免不必要水电的浪费，加强节水的科学管理，下面从三个方面来探讨室内给排水工程设计中节水节能的问题。
4.1注意生活给水管道中减压节流的问题
《建筑给排水设计规范》中规定生活给水系统最底层的用水点压力不宜超过400kpa，但分区后依然存在着部分卫生器具配水点水压偏大的问题。
水池水箱的常年溢水是造成水资源浪费的重要原因。
如果不采取减压节流的措施，就会造成水资源大量的浪费，同时容易产生水击、噪声和振动，以致管件遭到损坏或破裂。
因此，需要在水支管上安装减压孔板、压力调节阀或减压阀来避免部分供水点超压问题，使得竖向分区的水压分布比较均匀一些，避免不必要的浪费。
4.2采用节水节能型卫生器具，减少用水量
在满足使用功能的前提下，采用新型的节水节能卫生器具，减少马桶的冲水量，目前，我国普遍采用9l的坐便器，耗水量较大，若使用小于6l的马桶，则可节省大量的水资源，或使用双冲洗量坐便器、气动和真空式大便器，节水延时自闭冲洗阀等，利用真空节水技术，用空气代替大量的水，快速将洁具内的污水冲吸干净，达到节水节能的效果，采用充气水龙头和泡沫水龙头比普通水龙头节水25%。
4.3消防水池的节水节能措施
对于超高层建筑来说，尽可能共用一个消防水池、一个消防水箱和一套加压系统，这样可以节省工程建筑和设备投资，降低运转费用，便于集中管理，而且可避免多座贮水池的大量消防贮水及定期换水而造成水资源的浪费。
由于消防贮水池所贮的水量很大，又由于没有火灾时消防水禁止使用，那么水在贮水池中停留时间就会很长，余氯量早已耗尽，必然会导致水质的恶化，变成脏水臭水，因此消防水池也要定期放水，这样势必会造成水的浪费。
因此还可考虑消防水水池与游泳池、水景合建或与生活杂用水水池合建，使消防水池的水流动起来，这样消防水池的水不至于变成死水，达到节水和一水多用的目的。
结语
变频供水系统在建筑工程中的使用可改善饮用水水质，满足供水压力要求。
其设计合理，操作方便，占地面积小，造价低、耗能少，有明显节能效果。
变频供水系统将会更广泛应用于各种高层和
超高层建筑中，但为了发挥变频供水的特点，需根据不同的建筑功能进行管理布局设计。
在人们对水质要求越来越高，并且更加注重节能的社会，无负压变频恒压供水也是一种新型的供水方式，是未来高层建筑供水方式的发展方向。
参考文献
[1]玉钰.超高层建筑空调水系统的分区技术[j].中国建设信息供热制冷，2007.
[2]《建筑给排水设计规范》gb50015-2003.
[3]李颖莉；张志刚.浅谈高级住宅给排水设计,2006(16).
[4]郭超.变频供水系统在超高层建筑中的应用[j].上海水
务.2006年第2期.
[5]王艳斌.建筑给排水节水措施探讨[j].河北北方学院院报，2007，23(1).。
高层建筑论文：浅析高层建筑给排水系统
高层建筑论文：浅析高层建筑给排水系统关键信息项：1、给排水系统的设计要求：＿___________________________2、给排水系统的施工要点：＿___________________________3、给排水系统的常见问题及解决措施：＿___________________________4、给排水系统的维护与管理：＿___________________________1、引言11 高层建筑的发展趋势随着城市化进程的加速，高层建筑在城市中越来越常见。
高层建筑不仅能够有效利用土地资源，还能满足人们对居住和工作环境的多样化需求。
12 给排水系统在高层建筑中的重要性给排水系统是高层建筑正常运行的重要保障，直接关系到居民的生活质量和建筑的安全。
2、给排水系统的设计要求21 供水系统设计211 水量和水压的保障应根据建筑的用途、人数等因素，合理计算用水量，并确保供水水压稳定，满足各楼层用户的需求。
212 分区供水由于高层建筑高度较大，为避免低层管道承受过高压力，通常采用分区供水方式，如低区、中区和高区。
22 排水系统设计221 污水排放合理规划污水管道的走向和管径，确保污水能够顺畅排放，防止堵塞和倒流。
222 雨水排放考虑当地的降雨量和建筑的屋面面积，设计足够容量的雨水排放系统，避免雨水积聚。
3、给排水系统的施工要点31 管道材料的选择311 质量要求选用符合国家标准和工程要求的管道材料，如钢管、塑料管等，确保其强度和耐腐蚀性。
312 环保性能优先选择环保型材料，减少对环境的影响。
32 施工工艺321 管道连接严格按照施工规范进行管道连接，如焊接、螺纹连接、热熔连接等，保证连接牢固、密封良好。
322 管道安装注意管道的坡度和垂直度，保证排水顺畅，供水稳定。
33 施工质量控制331 检验与验收加强对施工过程中的检验，包括材料检验、隐蔽工程验收等，确保施工质量符合要求。
332 质量问题处理对于发现的质量问题，及时采取措施进行整改，确保给排水系统的可靠性。
超高层建筑五星级酒店冷热水系统设计探讨
超高层建筑五星级酒店冷热水系统设计探讨随着城市的发展和人们生活水平的提高，越来越多的超高层建筑和五星级酒店开始在城市中崭露头角。
作为这些建筑中重要的基础设施之一，冷热水系统的设计对于建筑的运行和使用起着至关重要的作用。
本文将探讨超高层建筑和五星级酒店冷热水系统设计的相关问题。
超高层建筑和五星级酒店的冷热水系统需要考虑的因素较多。
其一是水的供应。
由于超高层建筑和五星级酒店的用水量较大，因此水的供应是一个重要的问题。
在设计冷热水系统时，需要考虑到充足的自来水供应以及水的储存和循环利用。
其二是水的保温和循环。
在超高层建筑和五星级酒店中，需要保证水的供应稳定，因此需要设计相应的保温和循环系统，以保证用户在任何时候都能够得到稳定温度的水。
其三是系统的节能和环保。
到了如此高的建筑，能源和环保问题也是需要考虑的。
在设计冷热水系统时，需要考虑到如何节约能源，减少排放，以此来达到环保和节能的目的。
冷热水系统的设计还需要考虑到用户的舒适度和便利性。
对于超高层建筑和五星级酒店的用户而言，能够稳定、便捷地获得温度适宜的水是非常重要的。
在设计冷热水系统时，需要考虑到用户的使用习惯和需求，以此来提高系统的舒适度和便利性。
冷热水系统的设计还需要考虑到日常维护和管理的方便性，保证系统在长期使用中能够稳定运行，减少故障和损坏的发生，以此来提高系统的可靠性和持久性。
超高层建筑和五星级酒店的冷热水系统设计需要考虑到水的供应、保温和循环、节能和环保等因素，同时还需要考虑到建筑的特点、用户的需求和环境的限制，以此来设计出最适合的系统。
只有在综合考虑各方面因素的基础上，才能够设计出稳定、高效、舒适的冷热水系统，为超高层建筑和五星级酒店的运行和使用提供可靠的保障。
希望在未来的建筑设计和施工中，能够更加注重冷热水系统的设计和建设，为城市的发展和人们的生活带来更多的便利和舒适。
【2000字】。

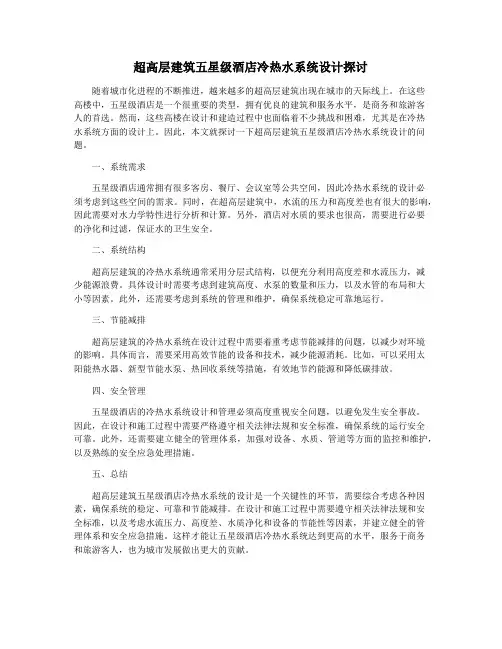

超高层建筑五星级酒店冷热水系统设计探讨
超高层建筑五星级酒店冷热水系统设计探讨随着城市化进程的不断推进，越来越多的超高层建筑出现在城市的天际线上。
在这些高楼中，五星级酒店是一个很重要的类型，拥有优良的建筑和服务水平，是商务和旅游客人的首选。
然而，这些高楼在设计和建造过程中也面临着不少挑战和困难，尤其是在冷热水系统方面的设计上。
因此，本文就探讨一下超高层建筑五星级酒店冷热水系统设计的问题。
一、系统需求五星级酒店通常拥有很多客房、餐厅、会议室等公共空间，因此冷热水系统的设计必须考虑到这些空间的需求。
同时，在超高层建筑中，水流的压力和高度差也有很大的影响，因此需要对水力学特性进行分析和计算。
另外，酒店对水质的要求也很高，需要进行必要的净化和过滤，保证水的卫生安全。
二、系统结构超高层建筑的冷热水系统通常采用分层式结构，以便充分利用高度差和水流压力，减少能源浪费。
具体设计时需要考虑到建筑高度、水泵的数量和压力，以及水管的布局和大小等因素。
此外，还需要考虑到系统的管理和维护，确保系统稳定可靠地运行。
三、节能减排超高层建筑的冷热水系统在设计过程中需要着重考虑节能减排的问题，以减少对环境的影响。
具体而言，需要采用高效节能的设备和技术，减少能源消耗。
比如，可以采用太阳能热水器、新型节能水泵、热回收系统等措施，有效地节约能源和降低碳排放。
四、安全管理五星级酒店的冷热水系统设计和管理必须高度重视安全问题，以避免发生安全事故。
因此，在设计和施工过程中需要严格遵守相关法律法规和安全标准，确保系统的运行安全可靠。
此外，还需要建立健全的管理体系，加强对设备、水质、管道等方面的监控和维护，以及熟练的安全应急处理措施。
五、总结超高层建筑五星级酒店冷热水系统的设计是一个关键性的环节，需要综合考虑各种因素，确保系统的稳定、可靠和节能减排。
在设计和施工过程中需要遵守相关法律法规和安全标准，以及考虑水流压力、高度差、水质净化和设备的节能性等因素，并建立健全的管理体系和安全应急措施。

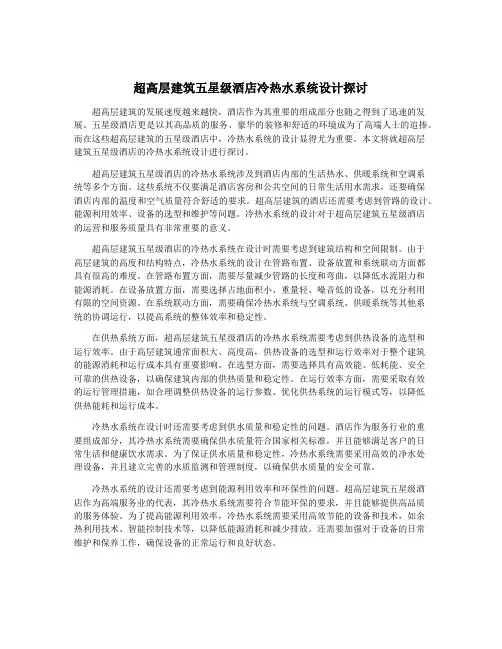

超高层建筑五星级酒店冷热水系统设计探讨
超高层建筑五星级酒店冷热水系统设计探讨超高层建筑的发展速度越来越快，酒店作为其重要的组成部分也随之得到了迅速的发展。
五星级酒店更是以其高品质的服务、豪华的装修和舒适的环境成为了高端人士的追捧。
而在这些超高层建筑的五星级酒店中，冷热水系统的设计显得尤为重要。
本文将就超高层建筑五星级酒店的冷热水系统设计进行探讨。
超高层建筑五星级酒店的冷热水系统涉及到酒店内部的生活热水、供暖系统和空调系统等多个方面。
这些系统不仅要满足酒店客房和公共空间的日常生活用水需求，还要确保酒店内部的温度和空气质量符合舒适的要求。
超高层建筑的酒店还需要考虑到管路的设计、能源利用效率、设备的选型和维护等问题。
冷热水系统的设计对于超高层建筑五星级酒店的运营和服务质量具有非常重要的意义。
超高层建筑五星级酒店的冷热水系统在设计时需要考虑到建筑结构和空间限制。
由于高层建筑的高度和结构特点，冷热水系统的设计在管路布置、设备放置和系统联动方面都具有很高的难度。
在管路布置方面，需要尽量减少管路的长度和弯曲，以降低水流阻力和能源消耗。
在设备放置方面，需要选择占地面积小、重量轻、噪音低的设备，以充分利用有限的空间资源。
在系统联动方面，需要确保冷热水系统与空调系统、供暖系统等其他系统的协调运行，以提高系统的整体效率和稳定性。
在供热系统方面，超高层建筑五星级酒店的冷热水系统需要考虑到供热设备的选型和运行效率。
由于高层建筑通常面积大、高度高，供热设备的选型和运行效率对于整个建筑的能源消耗和运行成本具有重要影响。
在选型方面，需要选择具有高效能、低耗能、安全可靠的供热设备，以确保建筑内部的供热质量和稳定性。
在运行效率方面，需要采取有效的运行管理措施，如合理调整供热设备的运行参数、优化供热系统的运行模式等，以降低供热能耗和运行成本。
冷热水系统在设计时还需要考虑到供水质量和稳定性的问题。
酒店作为服务行业的重要组成部分，其冷热水系统需要确保供水质量符合国家相关标准，并且能够满足客户的日常生活和健康饮水需求。

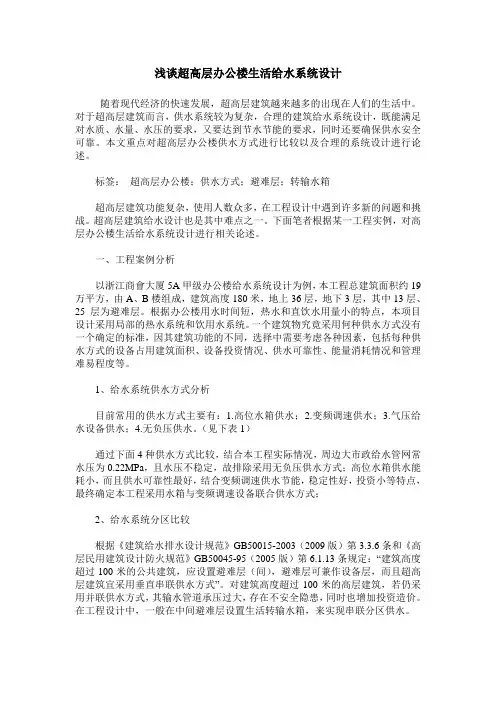

浅谈超高层办公楼生活给水系统设计
浅谈超高层办公楼生活给水系统设计随着现代经济的快速发展，超高层建筑越来越多的出现在人们的生活中。
对于超高层建筑而言，供水系统较为复杂，合理的建筑给水系统设计，既能满足对水质、水量、水压的要求，又要达到节水节能的要求，同时还要确保供水安全可靠。
本文重点对超高层办公楼供水方式进行比较以及合理的系统设计进行论述。
标签：超高层办公楼；供水方式；避难层；转输水箱超高层建筑功能复杂，使用人数众多，在工程设计中遇到许多新的问题和挑战。
超高层建筑给水设计也是其中难点之一。
下面笔者根据某一工程实例，对高层办公楼生活给水系统设计进行相关论述。
一、工程案例分析以浙江商會大厦5A甲级办公楼给水系统设计为例，本工程总建筑面积约19万平方，由A、B楼组成，建筑高度180米，地上36层，地下3层，其中13层、25层为避难层。
根据办公楼用水时间短，热水和直饮水用量小的特点，本项目设计采用局部的热水系统和饮用水系统。
一个建筑物究竟采用何种供水方式没有一个确定的标准，因其建筑功能的不同，选择中需要考虑各种因素，包括每种供水方式的设备占用建筑面积、设备投资情况、供水可靠性、能量消耗情况和管理难易程度等。
1、给水系统供水方式分析目前常用的供水方式主要有：1.高位水箱供水；2.变频调速供水；3.气压给水设备供水；4.无负压供水。
（见下表1）通过下面4种供水方式比较，结合本工程实际情况，周边大市政给水管网常水压为0.22MPa，且水压不稳定，故排除采用无负压供水方式；高位水箱供水能耗小，而且供水可靠性最好，结合变频调速供水节能，稳定性好，投资小等特点，最终确定本工程采用水箱与变频调速设备联合供水方式；2、给水系统分区比较根据《建筑给水排水设计规范》GB50015-2003（2009版）第3.3.6条和《高层民用建筑设计防火规范》GB50045-95（2005版）第6.1.13条规定：“建筑高度超过100米的公共建筑，应设置避难层（间），避难层可兼作设备层，而且超高层建筑宜采用垂直串联供水方式”。

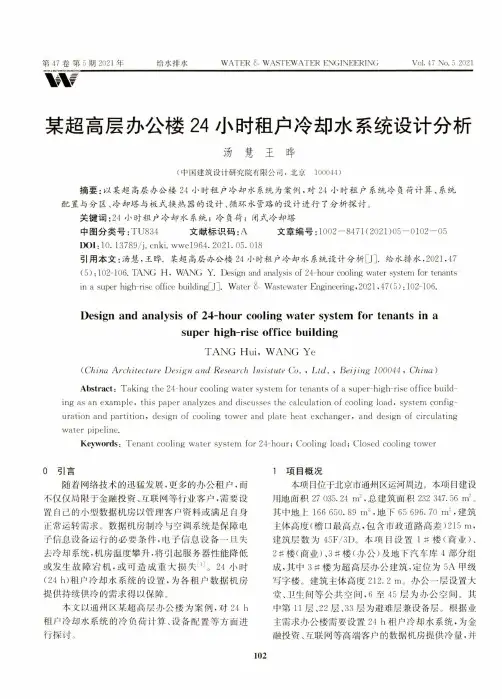

某超高层办公楼24小时租户冷却水系统设计分析
