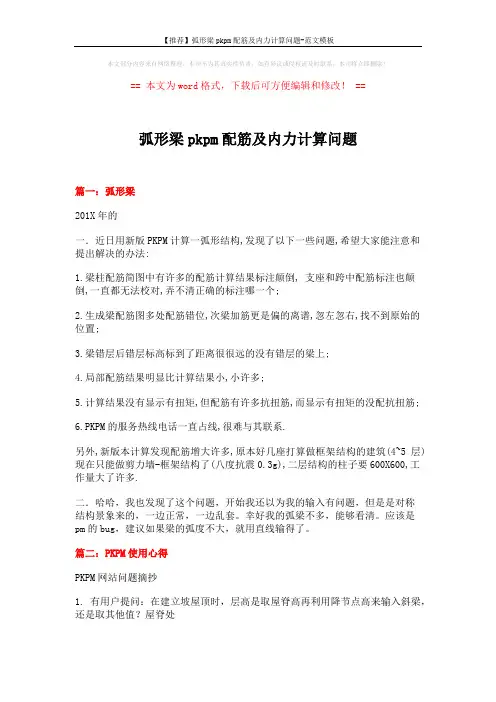

【推荐】弧形梁pkpm配筋及内力计算问题-范文模板 (9页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==弧形梁pkpm配筋及内力计算问题篇一：弧形梁201X年的一．近日用新版PKPM计算一弧形结构,发现了以下一些问题,希望大家能注意和提出解决的办法:1.梁柱配筋简图中有许多的配筋计算结果标注颠倒, 支座和跨中配筋标注也颠倒,一直都无法校对,弄不清正确的标注哪一个;2.生成梁配筋图多处配筋错位,次梁加筋更是偏的离谱,忽左忽右,找不到原始的位置;3.梁错层后错层标高标到了距离很很远的没有错层的梁上;4.局部配筋结果明显比计算结果小,小许多;5.计算结果没有显示有扭矩,但配筋有许多抗扭筋,而显示有扭矩的没配抗扭筋;6.PKPM的服务热线电话一直占线,很难与其联系.另外,新版本计算发现配筋增大许多,原本好几座打算做框架结构的建筑(4~5层)现在只能做剪力墙-框架结构了(八度抗震0.3g),二层结构的柱子要600X600,工作量大了许多.二．哈哈，我也发现了这个问题，开始我还以为我的输入有问题，但是是对称结构景象来的，一边正常，一边乱套。
幸好我的弧梁不多，能够看清。
应该是pm的bug，建议如果梁的弧度不大，就用直线输得了。
篇二：PKPM使用心得PKPM网站问题摘抄1. 有用户提问：在建立坡屋顶时，层高是取屋脊高再利用降节点高来输入斜梁，还是取其他值？屋脊处的位移角计算会不会偏大？最好取檐口高度为层高然后上节点高改。
具体问题具体分析，楼上的对于大多数是可行的，如果檐口标高处有板的话，就不行了，这种情况可以取坡屋面半高为层高。
2. 有用户提问：同样截面尺寸的连梁，建模时，用剪力墙开洞建，计算配筋要小一些，也不会容易出现连梁超筋现象。
计算位移时候，用开洞建位移也小一些。
计算时，应该有限取哪一种方法呢？回答：与连梁的跨高比有关，如果跨高比小于2.5，应该按照剪力墙开洞来输入，如果是介于2.5-5之间，两种计算结果应该不会相差很大，但是由于计算连梁前后两种的模型（开洞为墙元，梁输入为杆元）不同，导致计算结果还是有一定的差别。
圆弧梁的计算公式
圆弧梁的计算公式圆弧梁是一种重要的桥梁形式，它的特点在于弧形的上部结构使其有效的减少桥面的冲击，能够抵御较大的水位变化。
圆弧梁的计算公式主要包括桥墩和桥面两部分：（1）桥墩部分：1、桥墩的垂直向力：F = 2πR × L ×G × H其中：F 为桥墩的垂直向力，R 为桥墩半径，L 为桥墩高度，G 为桥墩抗剪强度，H 为桥墩水平移动距离。
2、桥墩的水平向力：P = 2πR × H × G × H其中：P 为桥墩的水平向力，R 为桥墩半径，H 为桥墩水平移动距离，G 为桥墩抗剪强度。
3、桥墩的弯矩：M = 2πR × L × G × H²其中：M 为桥墩的弯矩，R 为桥墩半径，L 为桥墩高度，G 为桥墩抗剪强度，H 为桥墩水平移动距离。
（2）桥面部分：1、桥面的垂直向力：F = 2πR × H ×G × H其中：F 为桥面的垂直向力，R 为桥墩半径，H 为桥墩水平移动距离，G 为桥墩抗剪强度。
2、桥面的水平向力：P = 2πR × T × G × H其中：P 为桥面的水平向力，R 为桥墩半径，T 为桥面厚度，G 为桥墩抗剪强度，H 为桥墩水平移动距离。
3、桥面的弯矩：M = 2πR × T × G × H²其中：M 为桥面的弯矩，R 为桥墩半径，T 为桥面厚度，G 为桥墩抗剪强度，H 为桥墩水平移动距离。
以上是圆弧梁的计算公式，在设计和施工过程中，要根据桥梁的实际情况，计算出适当的设计参数，以保证桥梁的使用寿命和稳定性。
此外，在设计圆弧梁时，还要考虑圆弧梁的结构优化、材料选择、桥梁尺寸等因素，以便满足不同的设计要求。
梁长度计算公式
梁长度计算公式
1.θ弧度=设计梁长L/2/曲线半径R
2.计算梁长L^=（2*sinθ）*梁所在曲线半径R^
3.预制梁长=计算梁长-墩中心线与梁距离（联端桥墩中心距离）
看主梁平面布置示意图
4.非完整缓和曲线长度计算公式：
A2=Ls×R
5.计算半径R^=LS/LX*R
6.注意公切点反顺
7.在复曲线里，缓和曲线为非完整缓和曲线，应选用完整的缓和曲线长度计算，起点为完整的缓和曲线的起点，至计算点的曲线长度。
8.框架梁钢筋计算公式：长度＝净跨长+左支座锚固+右支座锚固左、右支座锚固长度的取值判断：当hc-保护层（直锚长
度）>Lae时，取Max（Lae ，0.5hc＋5d）当hc-保护层（直锚长度）≤ Lae时，必须弯锚，算法为：hc-保护层＋15d；取0.4LaE ＋15d。
9.下部通长钢筋计算：长度=净跨长+左支座锚固+右支座锚固左、右支座锚固同上框架梁下部纵筋可在柱支座外内力较小处搭接，即距边缘Ln/3范围内连接。
抗震框架梁须避开箍筋加密区。
10.箍筋和拉筋的计算：拉筋长度=梁宽-2*保护+2*1.9d+2*max （10d，75mm）+2d拉筋根数=（（净跨长-50*2）/非加密间距
*2+1））*排数弧形梁箍筋加密区范围按弧形梁中心线，箍筋间距按弧形梁凸面度量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弧形梁的计算问题
现在很大一部分建筑为了线条的流畅和美观，都带有一些孤形的构造，做结构的时候就有各种各样孤形梁的出现，有的甚至是比S型还复杂，我有时候太复杂的梁就直接按照直梁建模计算了，出图的时候再改，但我有点疑惑，弧形梁比较同长度同截面的直梁，其承载能力是否会降低呢？
弧形梁有两点相对不利之处：1是扭矩较大，所以弧形梁要设计抗扭；2.弧形框架梁不利于抗震，一般两柱有较弯曲的框架梁时最好同时也设直梁。
pkpm的satwe,tat都不能直接计算曲梁，所以最好适当加钢筋。
螺旋楼梯模块可以计算。
和传统的直线型剪力墙、梁相比，弧形剪力墙、梁在施工和设计方面有许多不同之处：
（1）在荷载作用下，它的内力和直线型相比，除了弯矩，剪力，轴力的计算方法不一样外，还有非常大的扭矩，而直线型基本上无扭矩。
弧形梁处于弯剪扭共同作用的复合受力状态。
构件的受扭与受弯，受剪承载力是相互影响的，这种相互影响的性质称为相关性。
为了简化计算，《砼规》建议采用叠加方法进行计算，首先按纯弯构件计算弯矩作用下所需的纵向钢筋的截面面积；其次，剪扭构件计算承受剪力作用下所需的箍筋面积的截面面积，以及计算承受扭矩所需的纵向钢筋截面面积和箍筋截面面积。
再次，叠加上述计算所得到的纵向钢筋截面面积和箍筋截面面积。
