浅谈倒车雷达工作原理
倒车雷达原理
倒車雷達原理
倒车雷达是一种装有电子测距元件的安全装置。
当汽车倒车时，如果与车后障碍物的距离在一定范围内，它就会发出报警声，提示驾驶员有障碍物，需要注意了。
倒车雷达是利用超声波原理工作的。
当超声波束（频率为
40kHz至100kHz）发射出去后，在与车后障碍物的距离小于
1m时，它会发射出一组频率为20kHz的回波信号。
倒车雷达
在接收到这些回波信号后，就能判断出障碍物的距离、形状和方位。
由于这种超声波不能穿透较厚的物体，所以可以安装在汽车后保险杠上。
当超声波束遇到障碍物后就会发生反射。
在反射回波中，与障碍物发出的频率相同、振幅相等、方向相反的回波信号最强，因此它可以帮助汽车更准确地探测到障碍物。
此外，当倒车雷达探测到障碍物与车身之间有较大的间隙时，也会发出报警声。
倒车雷达的工作原理：
通过倒车雷达传感器发出超声波脉冲信号，通过A/D转换
器转换成数字信号送入计算机进行处理。
并在显示器上显示出相应图像及文字说明，显示图像具有实时性强、可再现性好等特点。
—— 1 —1 —。
倒车雷达的原理及应用论文
倒车雷达的原理及应用论文1. 引言在现代社会，随着汽车数量的迅速增长，道路交通安全问题逐渐引起人们的关注。
特别是在倒车时，驾驶员的视线会受到很大限制，容易发生事故。
倒车雷达作为一种辅助驾驶系统，可以有效提高驾驶员在倒车时的安全性和便利性。
本文将介绍倒车雷达的原理以及其在实际应用中的重要性。
2. 倒车雷达的原理倒车雷达通过使用超声波传感器来检测车辆周围的障碍物，并向驾驶员发出警报信号。
其工作原理如下：•发射器：倒车雷达的发射器会发出一定频率的超声波信号。
•接收器：当超声波信号碰撞到障碍物后，会产生回波信号，接收器会接收到这些回波信号。
•计算：接收器会根据回波信号的时延和回波信号的强度，计算出障碍物与车辆的距离和位置。
•显示器：计算得出的距离和位置信息会通过显示器向驾驶员展示。
3. 倒车雷达的应用倒车雷达的应用广泛，主要体现在以下几个方面：3.1 提高驾驶安全性倒车雷达可以有效提高驾驶员在倒车时的安全性。
通过及时发出警报信号，驾驶员可以获得障碍物的存在并避免碰撞事故的发生。
特别是在夜间或复杂环境下，倒车雷达可以发挥重要的作用。
3.2 减少停车时间倒车雷达可以准确测量障碍物与车辆之间的距离，驾驶员可以根据这些信息进行精确的停车。
通过减少停车时间，倒车雷达提高了驾驶员的效率，提升了驾驶体验。
3.3 降低碰撞事故风险倒车雷达在停车场和狭窄空间中的应用尤为重要。
倒车雷达可以有效避免因驾驶员视线受限而发生的碰撞事故。
它可以帮助驾驶员在不同场景下更好地判断车辆与障碍物的距离，提前预警，降低碰撞风险。
3.4 辅助驾驶员操作倒车雷达可以提供可视化辅助，帮助驾驶员更好地掌握车辆与周围环境的关系。
通过显示器上的距离和位置信息，驾驶员可以更准确地操作车辆，避免与障碍物接触。
4. 倒车雷达的未来发展随着科技的不断进步，倒车雷达在未来有望得到更广泛的应用和进一步的提升。
以下是倒车雷达未来发展的几个趋势：•智能化：未来的倒车雷达将更加智能化，可以通过学习和感知来适应不同驾驶场景和驾驶员的需求。
汽车倒车雷达系统工作原理
汽车倒车雷达系统工作原理
汽车倒车雷达系统是一种智能化的辅助驾驶设备，它的主要作用
是在驾驶过程中，检测后方的障碍物和距离，并提示驾驶员。
汽车倒车雷达系统的工作原理如下：它通过车身后方的探头，向
后发出无线电磁波。
当这些波遇到后方的物体时，会产生回波并返回
到探头，通过探头将这些回波转化为电信号。
该系统接收到这些信号后，将信号处理并转化为数字信号，然后
通过中央处理器进行分析和计算，最终将计算出的结果显示在驾驶员
仪表盘或车载显示屏上。
常见的提示方式有声音提示和图像提示两种
方式。
当探测到后方有障碍物时，系统会用不同的信号声音提示驾驶员，有时还会显示图像，具体提示形式因不同车型和配置有所不同。
同时，障碍物离车辆越近，声音提示会越急促，以提醒驾驶员注意及时避让。
汽车倒车雷达系统是一种非常实用的车辆辅助设备，尤其是在倒
车时更为重要。
驾驶员应当注意，这一辅助设备无法完全替代人眼观察，仍需要人为的观察和判断。
安装和使用倒车雷达系统需要注意许多细节。
其中最重要的是定
期清洁探头，不要使用尖锐物体或者尖锐涂料直接清洁探头，避免影
响探头的检测能力。
同时，在使用过程中也要避免擦碰探头，以免受损，影响其准确性。
总之，安装倒车雷达系统可以让驾驶更为安全和便捷，但也需要认真安装使用和维护，避免不必要的损失。
倒车雷达的工作原理
倒车雷达的工作原理
倒车雷达是一种很有用的应用，采用它可以有效地帮助驾驶员避免意外撞击。
它以超声波的形式发射声波，以获得驱动车辆所处环境中的信息，并发出警报。
倒车雷达一般用在汽车后视镜上，这些雷达可以测量汽车和其他物体之间的距离，指出是否有危险或障碍物，并在汽车倒车的过程中，提供帮助给驾驶人员。
倒车雷达的工作原理：倒车雷达包括3个元件，一个发射单元，一个接收单元，和一个处理器单元。
当雷达发射提前发出超声波时，处理器立刻触发发射单元，它能够将声波发射到特定的方向上。
由于不同物体的不同声速，发出的声波会被反射，处理器接收到这些被反射的声波之后就可以把它们转换成一系列的数据信号。
处理器将这些数据信号经过加工并计算出和物体的距离。
倒车雷达的优点在于它精准夸张，这让驾驶员可以在倒车的时候能够比较精准的避开前方的障碍物。
雷达能够测量出多种不同物体的距离，可以计算出物体数量，并且能够提供驾驶员行驶路程中的最新
情况。
此外，倒车雷达还可以帮助驾驶员感知行驶路程中的其他信息，比如驾驶员能够估算出一定距离内的行人，照片等等信息。
倒车雷达是一项重要的安全技术，在驾驶车辆倒车的时候，能够
有效的防止可能发生的事故，成为越来越多汽车装备的一项重要安全
功能，极大的提高了驾驶安全。
倒车雷达的准确性要比人类的眼睛更
加准确，而处理器也能够做出准确的估计，从而使驾驶安全性能得以
极大提升。
没有倒车雷达，可能会带来一定的风险，有了这项安全功能，驾驶员可以更加放心。
倒车雷达工作原理是超声波
倒车雷达工作原理是超声波

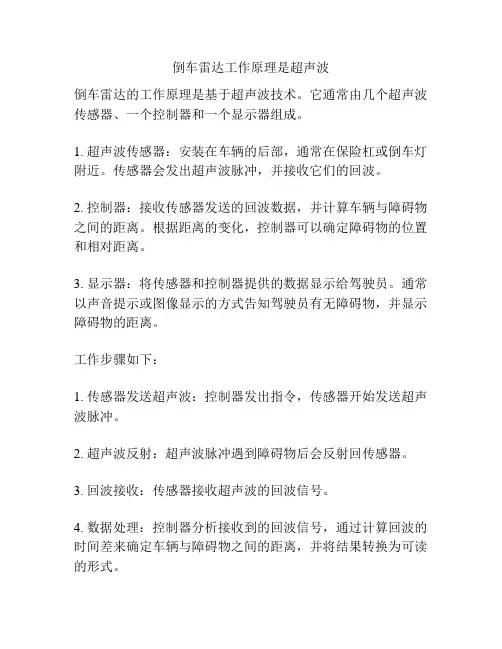

倒车雷达的工作原理是基于超声波技术。
它通常由几个超声波传感器、一个控制器和一个显示器组成。
1. 超声波传感器：安装在车辆的后部，通常在保险杠或倒车灯附近。
传感器会发出超声波脉冲，并接收它们的回波。
2. 控制器：接收传感器发送的回波数据，并计算车辆与障碍物之间的距离。
根据距离的变化，控制器可以确定障碍物的位置和相对距离。
3. 显示器：将传感器和控制器提供的数据显示给驾驶员。
通常以声音提示或图像显示的方式告知驾驶员有无障碍物，并显示障碍物的距离。
工作步骤如下：
1. 传感器发送超声波：控制器发出指令，传感器开始发送超声波脉冲。
2. 超声波反射：超声波脉冲遇到障碍物后会反射回传感器。
3. 回波接收：传感器接收超声波的回波信号。
4. 数据处理：控制器分析接收到的回波信号，通过计算回波的时间差来确定车辆与障碍物之间的距离，并将结果转换为可读的形式。
5. 提示驾驶员：根据距离的变化，控制器可以发出声音提示或在显示器上显示障碍物的距离。
例如，当车辆靠近障碍物时，可能会出现声音快速连续响起或显示器上出现红色警告。
倒车雷达能够帮助驾驶员准确判断车辆与周围障碍物的距离，降低倒车时的碰撞风险。
倒车雷达的原理
倒车雷达的原理
倒车雷达是一种利用超声波技术来实现车辆安全倒车的一种高
科技装置。
在安装倒车雷达时，可以在车后面安装超声波传感器，它有五个，每个都可以发射立体声音频。
当车辆倒车时，这些超声波传感器会发射出一系列轻微的振动，这些振动前进的时候会遇到障碍物上的壁面反射，从而返回给接收器。
从而，车辆倒车时，接收器可以接收到障碍物上反射回来超声波的信号，从而有效地判断出车辆与障碍物之间的距离，当距离越来越近时，接收器会同时发出警报，让司机有时间停止车辆，从而避免造成意外事故。
在这里，倒车雷达采用的是作为基础技术的超声波技术。
超声波是一种有限的声波，可以用来检测障碍物的位置，基本原理是发射超声波，并通过反射后返回的波来检测物体的距离。
该技术相比较传统的技术有很多优点，首先，它具有极高的精确度，可以以很高的精度测量车辆与障碍物之间的距离；其次，它可以在短时间内实现测量，可以极大地提高倒车的速度；最后，它的体积小，安装起来简单便捷，同时它的耗电量也很小，使用起来非常方便。
此外，在倒车雷达的系统中还采用了一个特殊的装置，即多目标检测装置，它的作用是可以同时对多个对象进行检测，一般以车后障碍物为主。
当车辆倒车时，可以实现软件中的多目标检测功能，从而提高了倒车雷达的精确度和可靠性，有效避免发生车祸。
总而言之，倒车雷达是一种通过超声波技术实现车辆安全倒车的科技装置，它采用有限的声波来检测障碍物的位置，安装起来简单便
捷，耗电量也很小，而且具有极高的精确度，可以以很高的精度测量车辆与障碍物之间的距离，有效地避免发生车祸事故，可以有效地提高倒车的安全性。
汽车倒车雷达原理
汽车倒车雷达原理一、前言汽车倒车雷达是一种智能化的辅助驾驶设备，通过声波或电磁波的反射来检测汽车周围的障碍物，从而提供给驾驶员反馈信息，帮助驾驶员更加安全地完成倒车操作。
本文将详细介绍汽车倒车雷达的原理。
二、声波式倒车雷达1. 声波式倒车雷达原理概述声波式倒车雷达是通过发射高频率声波来探测汽车周围障碍物的距离和位置。
当声波遇到障碍物时，会被反射回来，并被接收器接收到。
根据反射回来的时间和强度等信息，可以计算出障碍物与汽车之间的距离和位置。
2. 发射器发射器是声波式倒车雷达中最重要的部分之一。
发射器会发出高频率的声波，这些声波在空气中传播，直到遇到障碍物后被反射回来。
常用的发射器有压电陶瓷、压电薄膜和磁性喇叭等。
3. 接收器接收器是用于接收反射回来的声波的部分。
当声波遇到障碍物后，会被反射回来并被接收器接收到。
接收器会将接收到的信号转换成电信号，并传输给控制器。
4. 控制器控制器是声波式倒车雷达中的核心部分，它负责对发射和接收信号进行处理，并计算出障碍物与汽车之间的距离和位置。
一般来说，控制器会将计算结果显示在车载屏幕上，并通过声音提示或震动提示等方式向驾驶员提供反馈信息。
5. 优缺点声波式倒车雷达具有以下优点：（1）成本低廉，易于安装；（2）能够检测到较小的障碍物；（3）对环境变化适应性强。
但同时也存在以下缺点：（1）受环境影响较大，比如在雨天或者风大时效果不佳；（2）无法检测非常小的障碍物，比如地面上的小石子；（3）误报率较高，容易受到其他声源干扰。
三、电磁波式倒车雷达1. 电磁波式倒车雷达原理概述电磁波式倒车雷达是通过发射高频率电磁波来探测汽车周围障碍物的距离和位置。
当电磁波遇到障碍物时，会被反射回来，并被接收器接收到。
根据反射回来的时间和强度等信息，可以计算出障碍物与汽车之间的距离和位置。
2. 发射器发射器是电磁波式倒车雷达中最重要的部分之一。
发射器会发出高频率的电磁波，这些电磁波在空气中传播，直到遇到障碍物后被反射回来。
超声波倒车雷达工作原理
超声波倒车雷达工作原理
超声波倒车雷达是一种利用超声波技术进行测距的装备，主要用于辅助驾驶员倒车或停车时避免与障碍物碰撞。
其工作原理如下：
1. 发射：倒车雷达系统发射声波脉冲，通常频率在40kHz左右。
发射器将电信号转换为超声波信号，并通过传感器将其发射出去。
2. 反射：超声波信号遇到障碍物后会反射回来。
障碍物包括墙壁、车辆、停车位等。
障碍物会吸收或反射超声波，而雷达系统需要依靠反射回来的声波信号进行测量。
3. 接收：接收器在发射之后立即开始接收声波信号。
一旦声波信号被接收，接收器转换为电信号传递给控制系统。
4. 处理：控制系统分析接收到的电信号，通过计算反射时间来确定距离。
随着障碍物靠近，反射的声波信号会更快地返回，从而可以得出障碍物的距离。
5. 显示：最后，测得的距离会传递给显示屏，通常以声音或者图像的形式展示给驾驶员。
驾驶员可以根据显示的信息来判断障碍物与车辆之间的距离，从而安全倒车或者停车。
