陷波器
陷波器计算公式
陷波器计算公式引言：陷波器是一种电路元件，用于滤除特定频率的信号。
在实际应用中，我们经常需要计算陷波器的参数，以便设计出符合要求的陷波器。
本文将介绍陷波器计算公式及其应用。
一、陷波器的基本原理陷波器是一种频率选择性滤波器，它能够使特定频率的信号被衰减，而其他频率的信号则通过。
陷波器的基本原理是利用电感、电容和电阻等元件的阻抗特性，形成频率选择性的响应。
二、陷波器的计算公式1. 中心频率计算公式陷波器的中心频率是指在陷波器响应曲线上的最低衰减点对应的频率。
中心频率可以通过以下公式进行计算：f0 = 1 / (2π√(LC))其中，f0表示中心频率，L表示电感的值，C表示电容的值。
2. 带宽计算公式陷波器的带宽是指在陷波器响应曲线上，衰减低于一定阈值的频率范围。
带宽可以通过以下公式进行计算：BW = R / (2πL)其中，BW表示带宽，R表示电阻的值，L表示电感的值。
3. Q值计算公式陷波器的Q值是指陷波器的品质因数，表示陷波器的选择性。
Q值可以通过以下公式进行计算：Q = f0 / BW其中，Q表示Q值，f0表示中心频率，BW表示带宽。
三、陷波器的应用举例陷波器在电子电路设计中有着广泛的应用。
以下是两个常见的陷波器应用举例。
1. 陷波器在无线通信中的应用在无线通信中，陷波器常用于抑制干扰信号。
例如，在调频广播接收机中，陷波器可以用来滤除调频广播发射台的本地载波信号，以提高接收机的灵敏度和抗干扰性能。
2. 陷波器在音频处理中的应用在音频处理中，陷波器可以用来滤除特定频率的噪声或共振信号。
例如，在音响系统中，陷波器可以用来滤除低频噪声或共振声，以提高音质和听感。
四、总结陷波器是一种重要的电路元件，用于滤除特定频率的信号。
本文介绍了陷波器的基本原理和常用的计算公式，并举例说明了陷波器在无线通信和音频处理中的应用。
通过合理计算陷波器的参数，我们可以设计出满足要求的陷波器电路，以满足不同应用场景的需求。

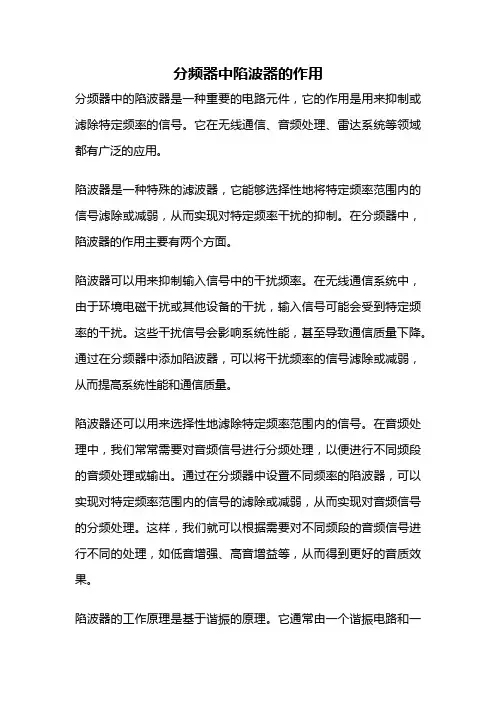

分频器中陷波器的作用
分频器中陷波器的作用分频器中的陷波器是一种重要的电路元件，它的作用是用来抑制或滤除特定频率的信号。
它在无线通信、音频处理、雷达系统等领域都有广泛的应用。
陷波器是一种特殊的滤波器，它能够选择性地将特定频率范围内的信号滤除或减弱，从而实现对特定频率干扰的抑制。
在分频器中，陷波器的作用主要有两个方面。
陷波器可以用来抑制输入信号中的干扰频率。
在无线通信系统中，由于环境电磁干扰或其他设备的干扰，输入信号可能会受到特定频率的干扰。
这些干扰信号会影响系统性能，甚至导致通信质量下降。
通过在分频器中添加陷波器，可以将干扰频率的信号滤除或减弱，从而提高系统性能和通信质量。
陷波器还可以用来选择性地滤除特定频率范围内的信号。
在音频处理中，我们常常需要对音频信号进行分频处理，以便进行不同频段的音频处理或输出。
通过在分频器中设置不同频率的陷波器，可以实现对特定频率范围内的信号的滤除或减弱，从而实现对音频信号的分频处理。
这样，我们就可以根据需要对不同频段的音频信号进行不同的处理，如低音增强、高音增益等，从而得到更好的音质效果。
陷波器的工作原理是基于谐振的原理。
它通常由一个谐振电路和一个衰减电路组成。
谐振电路可以选择性地放大或增强特定频率范围内的信号，而衰减电路则可以将其他频率范围内的信号滤除或减弱。
通过合理设计陷波器的参数，可以实现对特定频率范围内的信号的选择性滤除或增强。
陷波器的设计和调试需要考虑一些关键因素。
首先是陷波器的中心频率和带宽的选择。
中心频率是指需要滤除或增强的特定频率，而带宽则是指在该频率附近的一定范围内的频率范围。
选择合适的中心频率和带宽可以实现对特定频率范围内信号的有效滤除或增强。
此外，陷波器的谐振电路和衰减电路的参数设置也需要仔细调试，以确保其工作稳定和滤波效果良好。
分频器中的陷波器是一种重要的电路元件，它可以实现对特定频率范围内信号的滤除或增强。
它在无线通信、音频处理、雷达系统等领域都有广泛的应用。
合理设计和调试陷波器的参数可以实现对特定频率范围内信号的有效滤除或增强，从而提高系统性能和信号质量。

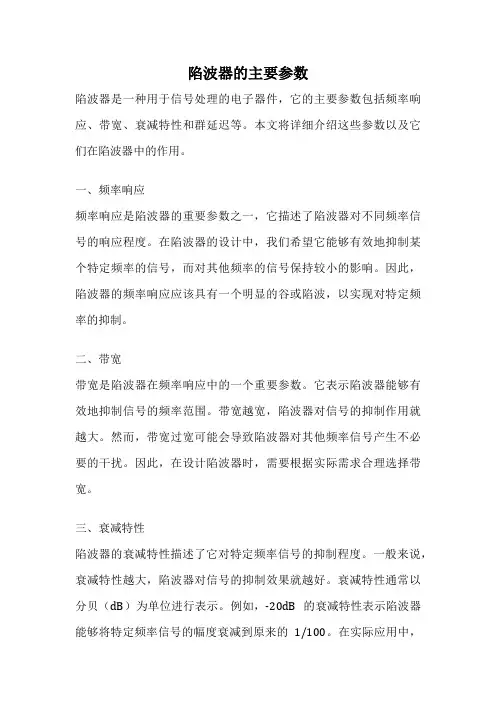

陷波器的主要参数
陷波器的主要参数陷波器是一种用于信号处理的电子器件，它的主要参数包括频率响应、带宽、衰减特性和群延迟等。
本文将详细介绍这些参数以及它们在陷波器中的作用。
一、频率响应频率响应是陷波器的重要参数之一，它描述了陷波器对不同频率信号的响应程度。
在陷波器的设计中，我们希望它能够有效地抑制某个特定频率的信号，而对其他频率的信号保持较小的影响。
因此，陷波器的频率响应应该具有一个明显的谷或陷波，以实现对特定频率的抑制。
二、带宽带宽是陷波器在频率响应中的一个重要参数。
它表示陷波器能够有效地抑制信号的频率范围。
带宽越宽，陷波器对信号的抑制作用就越大。
然而，带宽过宽可能会导致陷波器对其他频率信号产生不必要的干扰。
因此，在设计陷波器时，需要根据实际需求合理选择带宽。
三、衰减特性陷波器的衰减特性描述了它对特定频率信号的抑制程度。
一般来说，衰减特性越大，陷波器对信号的抑制效果就越好。
衰减特性通常以分贝（dB）为单位进行表示。
例如，-20dB的衰减特性表示陷波器能够将特定频率信号的幅度衰减到原来的1/100。
在实际应用中，我们需要根据具体需求选择合适的衰减特性。
四、群延迟群延迟是陷波器的另一个重要参数，它表示陷波器对不同频率信号的传播延迟情况。
群延迟通常以时间为单位进行表示。
在信号处理中，我们希望陷波器对不同频率的信号具有相同的传播延迟，以避免信号失真。
因此，在设计陷波器时，需要尽量减小群延迟的波动范围，使其在整个频率范围内保持稳定。
频率响应、带宽、衰减特性和群延迟是陷波器的主要参数。
它们在陷波器的设计和应用中起着重要的作用。
通过合理选择这些参数，我们可以设计出具有良好抑制特定频率信号能力的陷波器，并满足不同应用场景的需求。
陷波器的主要参数还包括输入输出阻抗、通带波纹和阻带衰减等。
这些参数在不同的陷波器设计中可能具有不同的重要性。
在实际应用中，我们需要根据具体需求综合考虑这些参数，并进行合理的权衡和取舍。
陷波器是一种重要的信号处理器件，它可以实现对特定频率信号的抑制。

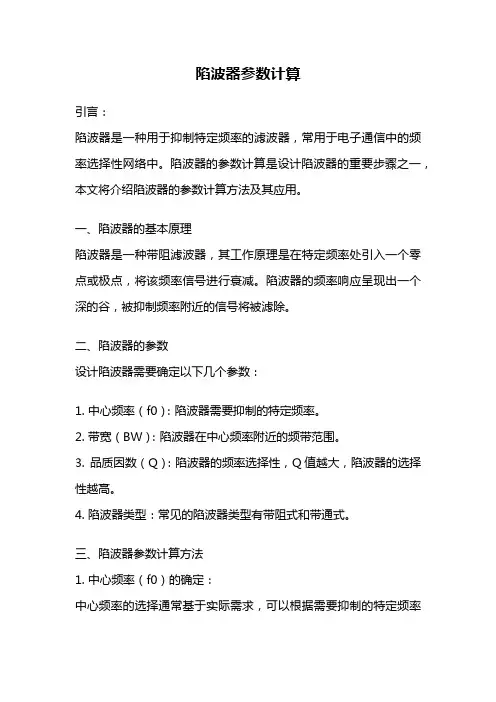

陷波器参数计算
陷波器参数计算引言：陷波器是一种用于抑制特定频率的滤波器，常用于电子通信中的频率选择性网络中。
陷波器的参数计算是设计陷波器的重要步骤之一，本文将介绍陷波器的参数计算方法及其应用。
一、陷波器的基本原理陷波器是一种带阻滤波器，其工作原理是在特定频率处引入一个零点或极点，将该频率信号进行衰减。
陷波器的频率响应呈现出一个深的谷，被抑制频率附近的信号将被滤除。
二、陷波器的参数设计陷波器需要确定以下几个参数：1. 中心频率（f0）：陷波器需要抑制的特定频率。
2. 带宽（BW）：陷波器在中心频率附近的频带范围。
3. 品质因数（Q）：陷波器的频率选择性，Q值越大，陷波器的选择性越高。
4. 陷波器类型：常见的陷波器类型有带阻式和带通式。
三、陷波器参数计算方法1. 中心频率（f0）的确定：中心频率的选择通常基于实际需求，可以根据需要抑制的特定频率来确定。
在无源陷波器中，中心频率可通过电感和电容值的选择来实现。
2. 带宽（BW）的计算：带宽决定了陷波器在中心频率附近的抑制能力。
带宽的计算方法为BW = f0/Q，其中Q为品质因数。
3. 品质因数（Q）的选择：品质因数决定了陷波器的频率选择性能，Q值越大，选择性越高。
品质因数的计算方法为Q = f0/BW。
4. 陷波器类型的选择：根据实际需求，选择合适的陷波器类型。
带阻式陷波器适用于抑制单个频率，而带通式陷波器适用于同时抑制多个频率。
四、陷波器参数计算实例以设计一个带阻式陷波器来抑制50Hz频率为例进行参数计算。
1. 确定中心频率：假设需要抑制的频率为50Hz，则中心频率为50Hz。
2. 计算带宽：假设品质因数Q为10，则带宽为50Hz/10=5Hz。
3. 计算品质因数：假设带宽BW为5Hz，则品质因数为50Hz/5Hz=10。
4. 选择陷波器类型：根据实际需求，选择带阻式陷波器。
五、陷波器的应用陷波器广泛应用于电子通信领域，常见的应用包括：1. 消除干扰信号：在通信系统中，陷波器可以用于滤除特定频率的干扰信号，提高通信质量。

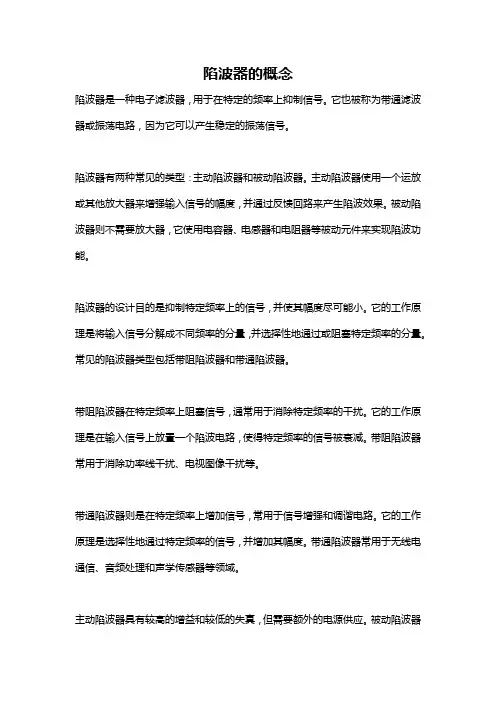

陷波器的概念
陷波器的概念陷波器是一种电子滤波器，用于在特定的频率上抑制信号。
它也被称为带通滤波器或振荡电路，因为它可以产生稳定的振荡信号。
陷波器有两种常见的类型：主动陷波器和被动陷波器。
主动陷波器使用一个运放或其他放大器来增强输入信号的幅度，并通过反馈回路来产生陷波效果。
被动陷波器则不需要放大器，它使用电容器、电感器和电阻器等被动元件来实现陷波功能。
陷波器的设计目的是抑制特定频率上的信号，并使其幅度尽可能小。
它的工作原理是将输入信号分解成不同频率的分量，并选择性地通过或阻塞特定频率的分量。
常见的陷波器类型包括带阻陷波器和带通陷波器。
带阻陷波器在特定频率上阻塞信号，通常用于消除特定频率的干扰。
它的工作原理是在输入信号上放置一个陷波电路，使得特定频率的信号被衰减。
带阻陷波器常用于消除功率线干扰、电视图像干扰等。
带通陷波器则是在特定频率上增加信号，常用于信号增强和调谐电路。
它的工作原理是选择性地通过特定频率的信号，并增加其幅度。
带通陷波器常用于无线电通信、音频处理和声学传感器等领域。
主动陷波器具有较高的增益和较低的失真，但需要额外的电源供应。
被动陷波器不需要额外的电源供应，但增益和失真较被动陷波器要高。
选择何种陷波器取决于具体的应用需求。
陷波器可以通过一个或多个电容、电感和电阻等被动元件来实现。
设计陷波器的关键是选择合适的元件数值和连接方式，以获得所需的频率响应。
通过调整元件数值，可以改变陷波器的中心频率和带宽。
陷波器的频率响应通常用频率响应曲线来表示。
频率响应曲线显示了陷波器在不同频率上的增益或衰减。
在理想情况下，陷波器应该在中心频率上具有最大增益，并在其他频率上具有较低的增益。
陷波器在电子通信、音频处理、无线电广播和声学传感器等领域都有广泛的应用。
在电子通信中，陷波器用于抑制调制信号中的载波频率。
在音频处理中，陷波器用于去除杂音和共振频率。
在无线电广播中，陷波器用于滤除干扰和杂音。
在声学传感器中，陷波器用于分离目标信号和背景噪声。
归一化格型陷波器的作用
归一化格型陷波器的作用
归一化格型陷波器是一种用于信号处理和通信系统中的滤波器，它的作用是在特定频率范围内抑制或衰减信号的干扰成分，同时保
留感兴趣的信号成分。
具体来说，归一化格型陷波器可以用于消除
频率混叠和抑制不需要的频率成分，这对于保证通信系统的性能和
准确性非常重要。
从信号处理的角度来看，归一化格型陷波器可以帮助我们在频
域上对信号进行精确的控制和调节。
它可以过滤掉不需要的频率成分，使得输出信号更加纯净和准确。
这对于数字信号处理、通信系
统和雷达系统等领域都是至关重要的。
另外，归一化格型陷波器还可以用于消除系统中的谐波和杂散
信号，从而提高系统的性能和抗干扰能力。
在无线通信系统中，归
一化格型陷波器可以帮助系统更好地适应复杂的通信环境，提高信
号的传输质量和可靠性。
总的来说，归一化格型陷波器在信号处理和通信系统中起着至
关重要的作用，它能够帮助我们抑制干扰信号、提高系统性能、改
善信号质量，是现代通信系统中不可或缺的重要组成部分。
陷波器rlc的原理
陷波器rlc的原理陷波器（Notch Filter）是一种常用的电子滤波器，用于在特定频率上抑制信号的干扰或杂波。
它由一个电感器（L）、一个电容器（C）和一个阻抗（R）组成，可以通过调整电感器和电容器的数值来实现对特定频率干扰的抑制。
陷波器的工作原理是基于电路的共振现象。
当一个电路在特定频率上处于共振状态时，该频率上的信号会被放大，而其他频率的信号则会被抑制或阻止通过。
陷波器利用了这一原理，在特定频率上通过共振实现对信号的抑制。
一个常见的陷波器电路是由一个电容和一个电感串联组成的LC串联共振电路，同时在电容和电感之间串联一个电阻。
该电路的工作原理可以通过以下几个方面来解释：1. 共振频率：LC串联共振电路的共振频率可以通过公式f = 1 / (2π√LC)来计算，其中f为共振频率，L为电感的大小，C为电容的大小。
当输入信号的频率等于共振频率时，电容和电感之间的电压差达到最大值。
2. 输入信号传输：在共振频率附近的频率范围内，输入信号会通过电容和电感形成闭路，从而通过电阻。
因此，在共振频率附近，输入信号可以通过陷波器。
3. 抑制信号传输：在共振频率之外，电容和电感的阻抗不再匹配，从而导致输入信号不能通过电阻。
这样，信号就被陷波器所抑制，从而实现对特定频率信号的干扰抑制。
4. 调谐：陷波器可以通过调整电感和电容的数值来调整共振频率。
根据电感和电容的数值大小，共振频率可以从几十赫兹到几千赫兹不等。
因此，可以通过调整电感和电容的数值来实现对不同频率信号的抑制。
陷波器除了用于抑制特定频率的干扰信号外，还可以用于解调调频信号。
调频信号中的音频信号可以通过陷波器的共振频率来解调出来。
这是因为调频信号中的音频信号位于较低的频段，而陷波器的共振频率通常设置在较低的频段。
通过调整陷波器的共振频率，可以将音频信号从调频信号中提取出来。
总之，陷波器是一种常用的电子滤波器，利用共振现象实现对特定频率信号的干扰抑制。
它由电感、电容和电阻组成的电路，可以通过调整电感和电容的数值来调谐共振频率。
陷波器原理
陷波器原理陷波器原理陷波器，又称振荡电路，是一种特殊类型的RC滤波器，其主要作用是抑制某个特定频率的信号，同时放大或通过其他频率的信号。
陷波器的工作原理基于共振现象，它可以通过调整电储能量和磁能量之间的相互作用来实现频率选择性抑制和放大。
在一个基本的RC滤波器中，电容和电阻串联组成，当通过滤波器的信号频率越高时，对应的阻抗越大，对应的通过电容的信号就越小。
这样，可以滤除高频信号，而放大低频信号。
如果滤波器的电容和电阻调节得当，它可以只通过特定频率的信号。
但是，由于其构造限制，RC滤波器在实际应用中只能达到较低的抑制性能，无法满足很多需要高度频率选择控制的应用需求。
相比之下，陷波器则具有更强的频率选择性能。
它是通过建立谐振电路来实现的，谐振电路包括电感和电容串联组成。
在特定频率下，电感和电容中的能量互相转换并达到最大值，这种现象被称为共振。
共振频率仅由电感和电容值确定，通常比用于滤波器的单个电感或电容更加精确。
当一个附带特定频率的信号输入到陷波器中时，它会在谐振频率处被阻塞。
这是因为，谐振频率处的共振电路提供了一个低阻抗路径，音频信号被短路到接地，否则它将在陷波器中不断振荡。
通过调整谐振电路的参数来改变谐振频率，可以达到抑制不同频率信号的效果。
陷波器可用于多种应用中。
例如，在无线电通信中，传输的音频信号通常嵌入在更高频率的载频信号中。
陷波器可以帮助过滤掉这些调制波和干扰波。
在音频应用中，陷波器也可以用于削弱特定频率下的声音。
对于图像和视频处理，陷波器可以帮助减少噪音或处理花屏问题。
在实际设计陷波器时，需要考虑不同类型陷波器的选择。
有两种基本的陷波器类型：高通和低通。
高通陷波器能够抑制低频，并放大高频信号，而低通陷波器正好相反。
还有一种称为带阻陷波器的类型，它可以抑制一定的频率范围内的信号。
总的来说，陷波器是一种强大的工具，通常用于需要精细频率控制和信号处理的场合。
它通过控制谐振电路的电感和电容来抑制和激发特定频率的信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、实验步骤
（二）硬件电路实践 1. 首先将直流稳压电源接成正负电源形式，并调整电压旋钮 将输出电压调至±12v，关闭电源； 2. 实验板如图：将电源插在J9电源插座上，注意实验板上的 正负电源线的颜色，把对应的电源插头插到直流稳压电源 上，检查无误后，打开电源，实验板上两个指示灯亮，说 明连接正确，否则连接有误，请检查电源连接； 3. 调零：用示波器检查J6(Vout)电位，并调整RV1，使J6电 位为0V；
A U1_V+ B C D
R3
10k
R7
660
RV1 U1:A
4 4 3 1k 2 6 11 11 1 5 7 9 13 11 11
C2 U1:B
1uf
C3
4 1uf 10
Vout
U1:C
8 12 4
U1:D
14
R4
10k
LM324
R5
LM324 7k7
R6
7k7
LM324
R8
10k
LM324
R1
根据所的数据画出电路的幅频曲线（可以采用Matlab画 出）； 6．分析指标，判断是否符合设计要求。
五．注意事项
1．在动手实验前，每位同学必须仔细阅读仪器使用说 明书，熟悉仪器操作规范； 2．在电路连接过程中，必须注意电源正负极的连接是 否有错误，检查无误后方可通电调试。 3．在电路调试过程中，需要拆卸元器件或连线时，必 须关闭电源后进行，防止损坏电路器件。 4．听从指导老师的指导，出现异常情况时，首先关闭 电源，并立即报告指导老师处理。
ωn
)2
或
A( jω ) = Avf [1 + ( jω ) ] ωn = jω jω 1 jω jω 1 + 2(− Avf ) + ( )2 1 + ⋅ + ( )2 ωn + (
jω
)2
A 其中 ω = 1 RC ； = 1 + R ；Q = 2(2 − A ) 。如果Avf＝1，则Q＝0.5， 增加Avf，Q将随之升高。当Avf趋近2时，Q趋向无穷大因此，Avf 愈接近2，|A |愈大，可使带阻滤波电路的选频特性愈好。即阻断 的频率范围愈窄，最好能使频带控制在1Hz。实际电路中，取Q＝ 0.5，w＝50Hz，计算可得陷波效果明显。
中心频率：工频50Hz 陷波器带宽：<±5Hz（-3dB） 陷波深度：>20dB
4．学习用Protel、EWB、Proteus等软件进行设计仿真。
二、基本原理
1. 双T陷波器 采用陷波器专门除去特定频率的信号，改善信号质量。本实验采用 双T带阻滤波电路，该电路具有简单，稳定，效果明显等有点，避免 常规带陷滤波电路中的电感器件。其电路图如图：
n vf
Rb
1
a
vf
三．实验设备与器材
1．数字示波器 2．直流稳压电源 3．函数式信号发生器 4．数字万用表 5．面包板 6．电阻若干 7．电容若干 8．运算放大器 TL084、LM324 9．导线若干 10．计算机PIII以上系统，Protel 99SE或以上版本
四、实验步骤
（一）计算机设计与仿真（以protel99为例） 1．启动Protel系统，选择[file]->[new]建立新的设计文档； 2．选择[file]->[new document] 建立新文档，在对话框中选择 [Schematic Document] 建立新的设计图纸，并为新建图纸重新命 名（可选）； 3．双击新建图纸文档名称，打开新建的设计图纸； 4．单击屏幕左边[browse sch]选项卡，选择器件库文件：单击 [add/remove]按钮，在弹出窗口中双击选择[Sim.ddb]仿真库文件， 选择[ok]完成；此时，在左边窗口[libraries]窗口中有各种仿真库； 5．选择[symbols.lib]库后，在左下窗口将出现元器件列表，按照电路 的要求将相应的电阻、电容等元器件双击并拖入图纸排列好，在 排列时可以单击[放大镜]将图纸放大到合适的大小；
12．根据系统设计要求和步骤，调整电路RC值，得出 实验要求的电路幅频曲线，并记录电路元器件参数；
Proteus7.5中仿真 1.运行Proteus 7.5 2.绘制陷波器电路图： （1）选择CAP、LM324、MinRES、Pot-lin等元件到自己 的原件库中； （2）根据电路图，将各元件放置到绘图区中合适的位置， 并设置正确的参数值，用导线连接； 3.电路调零： （1）选择“Virtual Instrumens mode ”-”DC Voltmeter” 放置到Vout端； （2）选择“Terminals mode”-”Ground”连接到Vin端； （3）选择“Debug”-“Execute”进行仿真； （4）观察Volts电压表数值，调整RV1，使Vout=0V； （5）选择Debug-Stop Animation 停止仿真。 4.设置信号源：选择“Generator Mode”-“sin”连接在Vin， 删除Vin端的GND，设置频率为20Hz Sin信号；
30k Vin U1_V-
C1
340n
R9
75k
R2
33k
5.放置图形仪器：“Group mode”-“Analogue”将Vout拽如Y轴， 并选择右键-Simulate Graph,应出现20HzSin输出信号曲线 6.设置虚拟示波器：“Virtual Instruments Mode” “OSCILLOSCOPE”，连接Vout至A通道； 7.仿真：“Debug”-“Execute”，调整示波器参数，观察示波器 中波形； 8.幅频响应曲线仿真： （1）删除“DC-Voltmeter”电压表； （2）选择“Graphics mode”-“Frequency”幅频响应表，将 Vout拽入Y轴； （3）设置上、下限频率：右键，设置“Edit Properites”中 “Reference”为Vin, Start Frequency:10Hz,Stop Frequency:300Hz （4）观察幅频响应曲线：右键-“Simulate Graph” 9.修改陷波网络元件参数值，重复9.观察幅频响应曲线的中心 频率的变化情况。
四、实验步骤
6．选择[Opamp.lib]库，选择TL084运放，并拖入图纸相应位置； 8．在设计图纸窗口中，双击元件图，在弹出窗口中[attribut]选项卡中修改其属 性：[designator]中填器件标识、[part]填期间参数；在[graphical attribute] 选项卡中[orientation]选择放置角度； 9．在设计图纸窗口中单击右键，选择[place wire]将器件用导线连接起来； 10．选择系统菜单[place]->[power port]将电源端放入图纸相应位置，并双击 电源图标编辑器属性； 9．选择系统菜单[place]->[net label]将网络标号放入图纸输出端，并修改其标 号内容为Vo; 11．电路连接和元件属性设置无误后，设置方针用信号源：
（1）在仿真信号源[simulation sources]工具箱中选择正弦波1K信号源，并放入 设计图合适位置，并连入电路中； （2）设置信号源参数：信号源标识；[attribute]->[part]为100hz；
四、实验步骤
11．电路仿真： （1）进行信号幅度仿真： a.选择系统菜单[simulat]->[setup] 仿真选项； b.勾选[operating point analysis]和[transient/fourier analysis]选项； c.选择观察信号点：在[available signal]窗中双击选择Vo,使其在 [active signal]窗中； d.在simview匡中选择[show active signal]； e.单击[Run anylyses]进行仿真：若电路设置和连接无误，即可看到 Vo的信号波形；若电路设置和连接有误，系统会提示错误和代码， 检查并改正错误位置，重复上述步骤即可。 f.改变信号源频率：10hz、20hz、30hz、40hz、50hz、60hz、70hz、 80hz、90hz、100hz，观察输出信号有无变化；
四、实验步骤
（2）电路幅频响应仿真：
a.设置信号源参数：双击信号源V1，在弹出菜单中选择[part fields]选项卡，将[AC magnitude]设置为1；选择[OK]保存； b.设置仿真频率范围：选择仿真设置[simulat]->[setup]；在弹出 菜单中勾选[AC small signal anslysis]，去除其它勾选项；选 择[AC small signal]选项卡片，在[AC analysis]匡中[stop frequency]设置为300hz； c.单击[RUN analyses]进行仿真：若电路设置和连接无误，即 可看到电路幅频曲线；若电路设置和连接有误，系统会提示 错误和代码，检查并改正错误位置，重复上述步骤即可。
1# 增益控制 2# 阻抗变换 3# 陷波 4# 阻抗变换
调零
实验电路板
信号输出
调零
陷波器
信号输入
电源
安全隔离
二、基本原理
由节点导纳方程可以得到电路的传递函数为：
A( s) = Vo( s) = Vi ( s) Avf [1 + ( 1 + 2(2 − Avf ) s
ωn
s
)2 ] +( s
ωn
六．思考题
1．在电路仿真中观察电路的幅频曲线，如果需 要观察对数形式幅频曲线，应如何操作？ 2．电路仿真的电路参数和实际电路实验有何不 同，请分析不同的原因。 3．双T型显波器的陷波宽度与哪些因素有关？ 如何减小陷波器的陷波宽度？
四、实验步骤
4．测量电路参数：将信号发生器调整到正弦波信号，输出 1Vpp，频率20hz；接入电路输入端J1与FGND之间，用示 波器观察输出端J6信号； 5．调节信号发生器频率，记录输出端数值，记录在下表中：
