压敏电阻如何测试

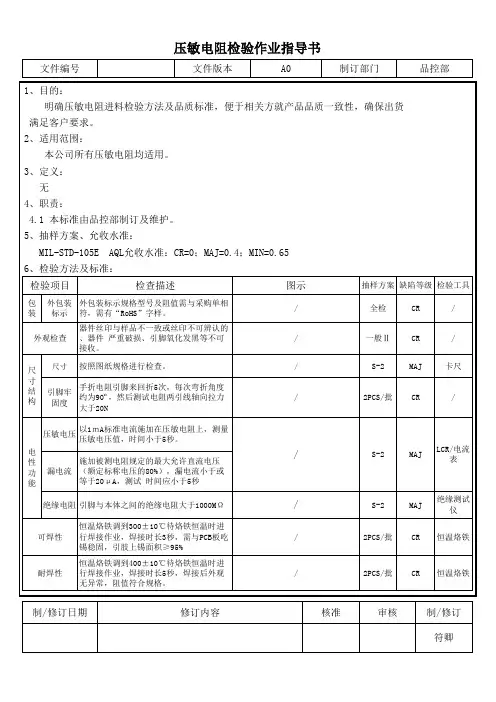

压敏电阻检验作业指导书
寸
结 构
引脚牢 固度
手折电阻引脚来回折5次，每次弯折角度 约为90º，然后测试电阻两引线轴向拉力 大于20N
压敏电压
以1ｍA标准电流施加在压敏电阻上，测量 压敏电压值，时间小于5秒。
电
性
施加被测电阻规定的最大允许直流电压
功 漏电流 （额定标称电压的80%），漏电流小于或
能
等于20μA，测试 时间应小于5秒
制/修订日期
修订内容
/
NG
/
NG NNGG 核准
2PCS/批 CR 恒温烙铁 2PCS/批 CR 恒温烙铁
审核
制/修订
符卿
文件编号
压敏电阻检验作业指导书
文件版本
A0
制订部门
品控部
/
S-2
MAJ
卡尺
/
2PCS/批 CR
/
NG
/
S-2
MAJ
LCR/电流 表
绝缘电阻 引脚与本体之间的绝缘电阻大于1000MΩ
/
S-2
MAJ
绝缘测试 仪
可焊性 耐焊性
恒温烙铁调到300±10℃待烙铁恒温时进 行焊接作业，焊接时长3秒，需与PCB板吃 锡稳固，引肢上锡面积≥95%
恒温烙铁调到400±10℃待烙铁恒温时进 行焊接作业，焊接时长5秒，焊接后外观 无异常，阻值符合规格。
压敏电阻检验作业指导书
文件编号
文件版本
A0
制订部门
品控部
1、目的：
明确压敏电阻进料检验方法及品质标准，便于相关方就产品品质一致性，确保出货
满足客户要求。
2、适用范围：
本公司所有压敏电阻均适用。
3、定义：
无
4、职责：

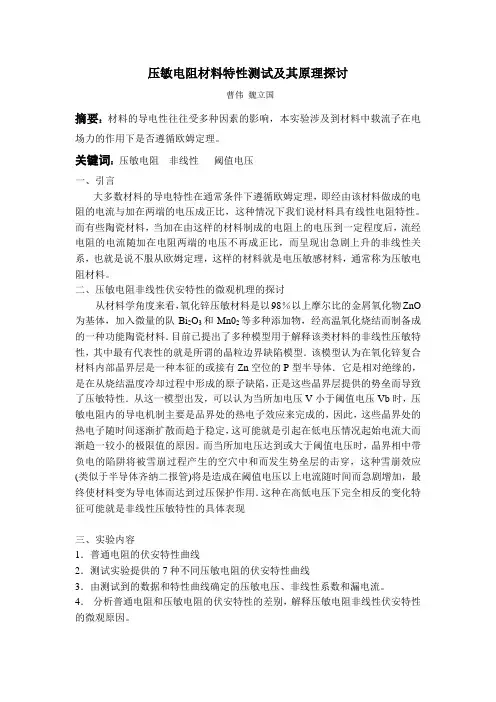

压敏电阻材料特性测试及其原理探讨(精)
压敏电阻材料特性测试及其原理探讨曹伟魏立国摘要：材料的导电性往往受多种因素的影响，本实验涉及到材料中载流子在电场力的作用下是否遵循欧姆定理。
关键词：压敏电阻非线性阈值电压一、引言大多数材料的导电特性在通常条件下遵循欧姆定理，即经由该材料做成的电阻的电流与加在两端的电压成正比，这种情况下我们说材料具有线性电阻特性。
而有些陶瓷材料，当加在由这样的材料制成的电阻上的电压到一定程度后，流经电阻的电流随加在电阻两端的电压不再成正比，而呈现出急剧上升的非线性关系，也就是说不服从欧姆定理，这样的材料就是电压敏感材料，通常称为压敏电阻材料。
二、压敏电阻非线性伏安特性的微观机理的探讨从材料学角度来看，氧化锌压敏材料是以98％以上摩尔比的金屑氧化物ZnO 为基体，加入微量的队Bi2O3和Mn02等多种添加物，经高温氧化烧结而制备成的一种功能陶瓷材料．目前已提出了多种模型用于解释该类材料的非线性压敏特性，其中最有代表性的就是所谓的晶粒边界缺陷模型．该模型认为在氧化锌复合材料内部晶界层是一种本征的或接有Zn空位的P型半导体．它是相对绝缘的，是在从烧结温度冷却过程中形成的原子缺陷，正是这些晶界层提供的势垒而导致了压敏特性．从这一模型出发，可以认为当所加电压V小于阈值电压Vb时，压敏电阻内的导电机制主要是品界处的热电子效应来完成的，因此，这些晶界处的热电子随时间逐渐扩散而趋于稳定，这可能就是引起在低电压情况起始电流大而渐趋一较小的极限值的原因。
而当所加电压达到或大于阈值电压时，晶界相中带负电的陷阱将被雪崩过程产生的空穴中和而发生势垒层的击穿，这种雪崩效应(类似于半导体齐纳二报管)将是造成在阈值电压以上电流随时间而急剧增加，最终使材料变为导电体而达到过压保护作用．这种在高低电压下完全相反的变化特征可能就是非线性压敏特性的具体表现三、实验内容1．普通电阻的伏安特性曲线2．测试实验提供的7种不同压敏电阻的伏安特性曲线3．由测试到的数据和特性曲线确定的压敏电压、非线性系数和漏电流。

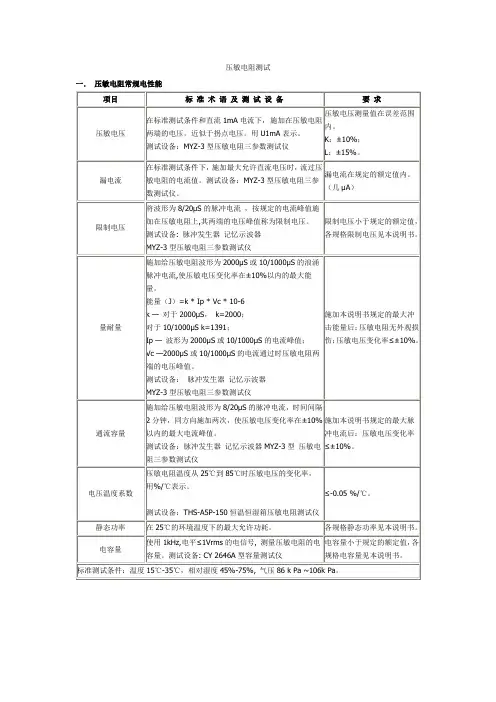

压敏电阻测试项目
外观无损伤，标志清晰；
压敏电压变化率≤±5%。
弯曲另一个引出端90度,复原并反向90度，复原。观察外观，测量压敏电压。
无可见机械损伤；
压敏电压变化率≤±5%。
振动
将压敏电阻固定在振动台上,加速度98 m/s2,使用10Hz到55Hz频率,振幅0.75mm,持续6小时后观测外观,测试压敏电压及漏电流。
试验设备:振动台。
无可见机械损伤；
压敏电压变化率≤±5%；
能量（J）=k * Ip * Vc * 10-6
k —对于2000μS，k=2000；
对于10/1000μS k=1391；
Ip —波形为2000μS或10/1000μS的电流峰流通过时压敏电阻两端的电压峰值。
测试设备：脉冲发生器记忆示波器
MYZ-3型压敏电阻三参数测试仪
电容量小于规定的额定值，各规格电容量见本说明书。
标准测试条件：温度15℃-35℃，相对湿度45%-75%,气压86 k Pa ~106k Pa。
二、ZOV压敏电阻工艺性能、机械性能
项目
试验方法及测试设备
要求
可焊性
将压敏电阻导线浸入235℃±5℃的焊锡液中2± 0.5s取出，观察外观。试验设备:锡炉。
施加本说明书规定的最大冲击能量后：压敏电阻无外观损伤；压敏电压变化率≤±10%。
通流容量
施加给压敏电阻波形为8/20μS的脉冲电流，时间间隔2分钟，同方向施加两次，使压敏电压变化率在±10%以内的最大电流峰值。
测试设备：脉冲发生器记忆示波器MYZ-3型压敏电阻三参数测试仪
施加本说明书规定的最大脉冲电流后：压敏电压变化率≤±10%。
MYZ-3型压敏电阻三参数测试仪

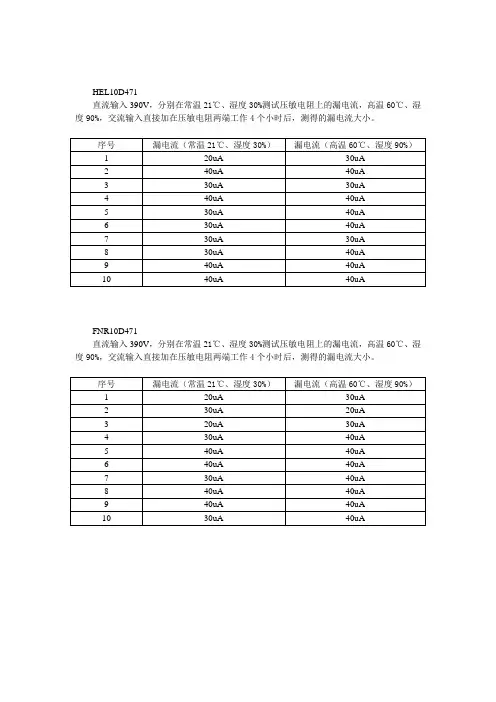

压敏电阻漏电流测试
HEL10D471
直流输入390V，分别在常温21℃、湿度30%测试压敏电阻上的漏电流，高温60℃、湿度90%，交流输入直接加在压敏电阻两端工作4个小时后，测得的漏电流大小。
FNR10D471
直流输入390V，分别在常温21℃、湿度30%测试压敏电阻上的漏电流，高温60℃、湿度90%，交流输入直接加在压敏电阻两端工作4个小时后，测得的漏电流大小。
HEL10D471
交流输入305V，分别在常温21℃、湿度30%测试压敏电阻上的漏电流，高温60℃、湿度90%，交流输入直接加在压敏电阻两端工作20个小时后，测得的漏电流大小。
FNR10D471
交流输入305V，分别在常温21℃、湿度30%测试压敏电阻上的漏电流，高温60℃、湿度90%，交流输入直接加在压敏电阻两端工作20个小时后，测得的漏电流大小。
从上面四个表格可以看出，湿热对压敏电阻的漏电流影响不大，从而可以推断湿热不是压敏电阻失效的关键原因。
压敏电阻的测量
压敏电阻的测量：压敏电阻一般并联在电路中使用，当电阻两端的电压发生急剧变化时，电阻短路将电流保险丝熔断，起到保护作用。
压敏电阻在电路中，常用于电源过压保护和稳压。
测量时将万用表置10k档，表笔接于电阻两端，万用表上应显示出压敏电阻上标示的阻值，如果超出这个数值很大，则说明压敏电阻已损压敏电阻标称参数压敏电阻用字母“MY”表示，如加J为家用，后面的字母W、G、P、L、H、Z、B、C、N、K分别用于稳压、过压保护、高频电路、防雷、灭弧、消噪、补偿、消磁、高能或高可靠等方面。
压敏电阻虽然能吸收很大的浪涌电能量，但不能承受毫安级以上的持续电流，在用作过压保护时必须考虑到这一点。
压敏电阻的选用，一般选择标称压敏电压V1mA和通流容量两个参数。
1、所谓压敏电压，即击穿电压或阈值电压。
指在规定电流下的电压值，大多数情况下用1mA直流电流通入压敏电阻器时测得的电压值，其产品的压敏电压范围可以从10－9000V不等。
可根据具体需要正确选用。
一般V1mA=1.5Vp=2.2V AC，式中，Vp为电路额定电压的峰值。
V AC为额定交流电压的有效值。
ZnO 压敏电阻的电压值选择是至关重要的，它关系到保护效果与使用寿命。
如一台用电器的额定电源电压为220V，则压敏电阻电压值V1mA=1.5Vp=1.5××220V=476V，V1mA=2.2V AC=2.2×220V=484V，因此压敏电阻的击穿电压可选在470－480V之间。
2、所谓通流容量，即最大脉冲电流的峰值是环境温度为25℃情况下，对于规定的冲击电流波形和规定的冲击电流次数而言，压敏电压的变化不超过±10％时的最大脉冲电流值。
为了延长器件的使用寿命，ZnO压敏电阻所吸收的浪涌电流幅值应小于手册中给出的产品最大通流量。
然而从保护效果出发，要求所选用的通流量大一些好。
在许多情况下，实际发生的通流量是很难精确计算的，则选用2－20KA的产品。
压敏电阻的测量
压敏电阻的测量：压敏电阻一般并联在电路中使用，当电阻两端的电压发生急剧变化时，电阻短路将电流保险丝熔断，起到保护作用。
压敏电阻在电路中，常用于电源过压保护和稳压。
测量时将万用表置10k档，表笔接于电阻两端，万用表上应显示出压敏电阻上标示的阻值，如果超出这个数值很大，则说明压敏电阻已损压敏电阻标称参数压敏电阻用字母“MY”表示，如加J为家用，后面的字母W、G、P、L、H、Z、B、C、N、K分别用于稳压、过压保护、高频电路、防雷、灭弧、消噪、补偿、消磁、高能或高可靠等方面。
压敏电阻虽然能吸收很大的浪涌电能量，但不能承受毫安级以上的持续电流，在用作过压保护时必须考虑到这一点。
压敏电阻的选用，一般选择标称压敏电压V1mA和通流容量两个参数。
1、所谓压敏电压，即击穿电压或阈值电压。
指在规定电流下的电压值，大多数情况下用1mA直流电流通入压敏电阻器时测得的电压值，其产品的压敏电压范围可以从10－9000V不等。
可根据具体需要正确选用。
一般V1mA=1.5Vp=2.2V AC，式中，Vp为电路额定电压的峰值。
V AC为额定交流电压的有效值。
ZnO 压敏电阻的电压值选择是至关重要的，它关系到保护效果与使用寿命。
如一台用电器的额定电源电压为220V，则压敏电阻电压值V1mA=1.5Vp=1.5××220V=476V，V1mA=2.2V AC=2.2×220V=484V，因此压敏电阻的击穿电压可选在470－480V之间。
2、所谓通流容量，即最大脉冲电流的峰值是环境温度为25℃情况下，对于规定的冲击电流波形和规定的冲击电流次数而言，压敏电压的变化不超过±10％时的最大脉冲电流值。
为了延长器件的使用寿命，ZnO压敏电阻所吸收的浪涌电流幅值应小于手册中给出的产品最大通流量。
然而从保护效果出发，要求所选用的通流量大一些好。
在许多情况下，实际发生的通流量是很难精确计算的，则选用2－20KA的产品。
压敏电阻的试验方式
压敏电压变化率≤±5%漏电流在初始极限值内。
冲
击
将DNR固定在振动台上，在任一方使用加速度490m/s2脉宽11ms的正弦半波连续冲击三次观察外观。测试压敏电压及漏电流。
压敏电压变化率≤±5%漏电流在初始极限值内。
电
压
比
测量压敏电压Vc与1/10额定电流CmA实时的电压值之比。即：
（VcmA/V0.1cmA)
设备：MYZ-3型三参数测试仪。
按技术标准规定电压比小于一个固定值K。
对于05D产品，CmA=0.1mA
对于07D～20D产品，CmA=1mA
限
制
电
压
将规定的8/20us标准波峰值电流施加在DNR上，测其两端峰值电压。
设备：101-ⅡA型鼓风烤箱MYZ-3型三参数测试仪ADCS交直流寿命试验机
同上
脉冲
电流
寿命
在常温常湿下给DNR施加规定的8/20us冲击电流以10S为间隔共冲击10000次。在常温常湿下放置1Hr以上、2Hr以内测定其特性。
设备：MODEL-801-PLUS/N通流试验机MYZ-3型三参数测试仪
同上
设备：THS-A5P-150恒温恒湿箱
MYZ-3型三参数测试仪
同上
低湿
存放
将DNR放置在40℃±2℃，1000Hr后，取出在常温下放置1Hr以上、2Hr以内测定其特性。
设备：THS-A5P-150恒温恒湿箱
MYZ-3型三参数测试仪
同上
湿
中
负
荷
将DNR放置在40℃±2℃、90%～95%RH环境中，并施加最大容许交流电压（湿中交流负荷）或最大容许直流电压1000H后（湿中直流负荷）。取出在常温下放置1Hr以上，2Hr内测定其特性。
IQC检验指导书(压敏电阻)
性 能 检 测 指 标
检 测 标 准
检测方式/ 仪器 目视 目视 卡尺 CS2772C CS2672C √ √ CRI 缺陷分类 MAJ √ √ √ MIN
锡炉CI-4Байду номын сангаасC
√
IQC 检 验 指 导 书
版本：A 品名：压敏电阻 检验要求： 检测项目 1、确保测试仪器正常工作； 2、检验时参照样板及规格书； 3、做好测试记录； 4、在线测试时，遵守《仪器 设备操作指导书》 压敏电压 最大允许 使用电压 可焊性 外观 1、印字清晰、引脚无氧化； 2、包装完好，标签与实物相符； 3、尺寸参照规格书检验。 470V± 10%，1mA，1秒内击穿 300VAC/385VDC 2mA 1分钟，无击穿 将引脚浸没在235± 5℃装有锡液的锡炉中（3± 0.5) S,引脚四周必须附着均匀焊锡. 执行标准 GB2828 LEVEL Ⅱ CRI=0 AQL MAJ=0.65 MIN=4.0 文件编号 所属部门 生效日期 品 质 部 2003-11-1 文件控制编号 编 拟 审 核 批 准 型号：MYG-471K 作业名：来料检验
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压敏电阻如何测试 发布时间：2005-05-29 作者：
pilotlife
是按照伏安特性曲线？如果只有万用表，又如何简单测量？
解答
回复：有那种专门的测试仪器 发布时间：2005-05-30
作者：
zhangtao
我以前用过，但是型号忘记了。
要是需要的话，可以联系我。
zhangtaooo2003@
回复：仅有万用表是不行的 发布时间：2005-05-30
作者：
老段
可自己做一个倍压整流器（注意电流不要太大，否则会烧坏压敏），该电压要超过压敏电阻标称值，然后将倍压整流器电压加在压敏两脚，然后用万用表测量两脚电压，该值既是压敏实际电压值，若有耐压仪将更方便，若有晶体管测试仪将更准确。
dtx010@
回复：电子电脑报上曾这样描述 发布时间：2005-05-30
作者： ingrid
用万用表的R ×1k 挡测量压敏电阻两引脚之间的正、反向绝缘电阻，均为无穷大，否则，说明漏电流大。
若所测电阻很小，说明压敏电阻已损坏，不能使用。
回复：建议 发布时间：2005-05-30
作者：
陈工
同意楼上的方法，压敏电阻是当电压升高到一定值时，其电阻值降低，将供电系统短路，起过压保护作用，以免损坏压敏电阻以后的电路。
测试时，在压敏电阻两端加上可调电压，并联一电压表，并在回路中串联一电流表监测，慢慢升高电压，当电流出现剧增时，此时的电压值为该压敏电阻的击穿电压参数，仅供参考。
回复：同意陳工的看法﹗
发布时间：
2005-05-30
作者： merry
同意陳工的看法﹗
回复：压敏电阻的测量与标准 发布时间：2005-05-30
作者： Wei
1 以在下愚见，使用万用表测量压敏电阻是一种非专业的业余想法。
想法是好的，但要看能否实现。
如前面已有专家精辟地描述了压敏电阻的主要技术属性。
包括：响应时间，单双向击穿电压，瞬时吸收功率等。
2 测量之先，首要是深究标准。
参数如何定义？测试条件如何规定？方法如何？设备如何？通常不以自身出发，而注重如何满足标准要求。
何以要求我们依从标准？因为标准通常由业内资深专家群体较严谨、科学地起草、论证，在政府或行业团体的指导与管理下，以较周密的流程对报批稿进行审核、批准并发布。
标准因此具有科学、专业与权威等性质。
当然标准根据不同应用，还有强制和推荐标准等分别。
关于击穿电压，通常标准将其定义为：在施加规定的电流（还有环境规定）时，所测量的电压。
3 测量的目的要清楚。
是对批量生产时到货质量把关的测量？还是研发设计师对新材料进行综合性能的研究等？或是对制造的产品进行的生产检验？前者与后者对测量的要求相同，既严格遵从标准的大批量快速（Go-No go ）测试;中者则需要为设计师（还有质管师）提供丰富信息的曲线相关测试。
4 测量压敏电阻击穿电压的常用设备是“半导体管特性曲线图示仪--Curve Tracer ”.国外常用型号：TEKTRONIX--TEK-577/177，TEK-576；国内型号：BJ4830（TEK576），BJ4814，BJ4812，JT-1（TEK575），QT-2。
。
5 使用万用表测量压敏电阻的击穿电压，有的没按标准进行，有的难于定量，有的测试速度慢，有的测试范围不够。
抱歉！恕在下直言了。
6 当然用扩展电压运放可做成一个高压恒流源。
可按标准实现快速测量。
但对于设计和质量分析而言，还是图示仪更为便捷。
回复：用QT-2图示仪怎么测试压敏电阻啊？ 发布时间：2005-07-20
作者：
周易
请教各位大虾：用QT-2图示仪怎么测试压敏电阻啊？包括能测试的项目、测试方法等，越详细越好》HOHO
回复：压敏电阻简便测试 发布时间：
2005-09-22
作者：
俊
请教各位：
压敏电阻简便的非破坏性的测试的方法是什么？在此谢大家了。
回复：关于压敏电阻的非破坏性测试 发布时间：2005-09-25
作者： Wei
预先调整图示仪，集电极扫描输出旋钮：0或逆钟向到底，扫描方式：交流或NPN+，集电极串联电阻：50K-200K 或更大，水平和垂直偏转因数开关：适当选择，光点位置：刻度中心或刻度左下脚原点。
将压敏电阻插入“C ”和“E ”插座孔，根据压敏电阻插入的位置正确选择“左右断开关”的位置。
调整集电极扫描输出旋钮，使扫描电压接近压敏电阻的标称值，物理击穿后（电流巨增而电压缓变），可在感兴趣的电流处读算出水平电压数值（偏转度*水平偏转因数）。
测量后，迅速将扫描输出旋钮调节到：0位置。
注：只要不长时间超过压敏电阻的额定功耗，通常，这种测试是非破坏性的。
供参考。
回复：压敏电阻的测试仪器叫三参数仪 发布时间：2005-09-27
作者： james bai
压敏电阻的测试仪器叫三参数仪，也就是说，压敏电阻同首艘三个关键参数的影响：电压、电流、功率。
