薄膜制备技术 主要是PVD和CVD
物理气相沉积（PVD） PVD
物理气相沉积技术中最为基本的两种方法就 是蒸发法和溅射法，另外还有离子束和离子助等 等方法。 蒸发法相对溅射法具有一些明显的优点，包 括较高的沉积速度，相对较高的真空度，以及由 此导致的较高的薄膜质址等。 溅射法也具有自己的一些优势，包括在沉积 多元合金薄膜时化学成分容易控制，沉积层对衬 底的附着力较好等。
真空蒸镀
真空蒸发的影响因素
1.物质的蒸发速度 2.元素的蒸汽压 3.薄膜沉积的均匀性 4.薄膜沉积的纯度
真空蒸镀
薄膜沉积的纯度
• 蒸发源的纯度； • 加热装置、坩埚可能造成的污染； • 真空系统中的残留气体。
溅射法
溅射法利用带有电荷的离子在电 场中加速后具有一定动能的特点，将 离子引向欲被溅射的靶电极。在离子 能量合适的情况下，入射的离子将在 与靶表面的原子的碰撞过程中使后者 溅射出来。这些被溅射出来的原子将 带有一定的动能，并且会沿着一定的 方向射向衬底，从而实现在衬底上薄 膜的沉积。
真空蒸镀
大量材料皆可以在真空中蒸发，最终 在基片上凝结以形成薄膜。真空蒸发沉积 过程由三个步骤组成: ①蒸发源材料由凝聚相转变成气相； ②在蒸发源与基片之间蒸发粒子的输运; ③蒸发粒子到达基片后凝结、成核、长大、 成膜。
真空蒸镀
蒸发源分类
（一）电阻加热蒸发 （二）电子束加热蒸发 （三）电弧加热蒸发 （四）激光加热蒸发
薄膜的化学气相沉积(CVD) CVD所涉及的化学反应类型
1.热解反应 2.还原反应 3.氧化反应 4.化合反应 5.歧化反应 6.可逆反应
薄膜的化学气相沉积(CVD)
CVD化学气相沉积装置 一般来讲，CVD装置往往包括以下几 个基本部分: (1)反应气体和载气的供给和计量装置; (2)必要的加热和冷却系统; (3)反应产物气体的排出装置。
薄膜的化学气相沉积(CVD)
CVD化学气相沉积装置
薄膜的化学气相沉积(CVD) 影响CVD薄膜的主要参数
• 温度
薄膜的化学气相沉积(CVD)
最基本的CVD装置 高温和低温CVD装置 低压CVD (LPCVD)装置 等离子体增强CVD(PECVD)装置 激光辅助CVD装置 金属有机化合物CVD (MOCVD)装置
薄膜的化学气相沉积(CVD) CVD
• 技术被称化学气相沉积(CVD)顾名思义，利 用气态的先驱反应物，通过原子、分子间 化学反应的途径生成固态薄膜的技术。 • 特别值得一提的是，在高质量的半导体晶 体外延技术以及各种绝缘材料薄膜的制备 中大量使用了化学气相沉积技术。比如， 在MOS场效应管中，应用化学气相方法沉 积的薄膜就包括多晶Si、 SiO2、SiN等。
物理气相沉积（PVD） PVD
这种薄膜制备方法相对于下面还要介绍的化 学气相沉积方法而言，具有以下几个特点: 1.需要使用固态的或者熔化态的物质作为沉积过 程的源物质。 2.源物质要经过物理过程进入气相。 3.需要相对较低的气体压力环境。 4.在气相中及衬底表面并不发生化学反应。
物理气相沉积（PVD）
溅射法
直流溅射沉积装置
真空系统中，靶 材是需要溅射的材料， 它作为阴极。相对于 作为阳极的衬底加有 数千伏的电压。在对 系统预抽真空以后， 充入适当压力的惰性 气体。
溅射法
溅射法分类
(1)直流溅射; (2)高频溅射; (3)磁控溅射； (4)反应溅射； (5)离子镀。
溅射法
溅射法的优缺点：
优点: 薄膜在基片上的附着力强，膜层纯度 高，可同时溅射多种不同成分的合金膜或 化合物。 缺点：需要制备专用膜料，靶利用率低
薄膜制备
LOGO
张洋洋
薄膜制备工艺包括：薄膜制备方法的 选择，基体材料的选择及表面处理， 薄膜制备条件的选择和薄膜结构、性 能与工艺参数的关系等。
薄 膜 制 备
物理气相沉积（PVD） 化学气相沉积 （ CVD） LOGO
物理气相沉积（PVD） PVD
物理气相沉积（PVD)指的是利用某种物理的 过程，如物质的热蒸发或在受到粒子束轰击时物 理表面原子的溅射现象，实现物质从原物质到薄 膜的可控的原子转移过程。
物理气相沉积（PVD） 真空蒸镀
在真空蒸镀技术中，人们只需要产生 一个真空环境。在真空环境下，给待蒸发 物提供足够的热量以获得蒸发所必需的蒸 气压。在适当的温度下，蒸发粒子在基片 上凝结，这样即可实现真空蒸镀薄膜沉积。
真空蒸镀
• • • • • • 装置： 真空系统 蒸发系统 基片支撑 挡板 监控系统
LOGO
薄膜材料的制备及性能研究
薄膜材料的制备及性能研究第一章：薄膜材料的基础知识薄膜材料是指厚度在一个纳米到几微米之间的材料，由于其具有较大的比表面积和界面能，从而表现出了明显的物理和化学性质，应用广泛。
薄膜材料可以制备出各种不同形态和结构的材料，包括单层，多层和复合薄膜。
薄膜可以用于制备各种功能性材料，例如光电材料，传感器，能源材料和生物医学材料等。
因此薄膜材料的制备和性能研究已经成为了材料科学中一个重要的研究方向。
第二章：薄膜制备技术薄膜制备技术可以分为物理气相沉积（PVD），化学气相沉积（CVD），溶液法和电化学法等。
其中PVD主要应用于粘附性要求高的金属材料，CVD是为了制作半导体器件而发展出来的技术。
溶液法和电化学法则可以用来制备具有大面积、低成本和环境友好等特点的薄膜材料，因此是应用最为广泛的制备技术之一。
采用这两种技术制备的薄膜具有谷电导，谷光导和电化学性质等。
第三章：薄膜材料的性能研究具体来说，薄膜材料的性能包括表面化学性质、表面结构、光电性质和力学性质。
如表面化学性质可以通过XPS、FTIR和Tof-SIMS等技术进行表征，表面结构可以利用STM和AFM等技术来研究；光电性质则可以通过光谱测量和电学测试等手段来探究，力学性质则可以通过纳米压痕实验等方法来研究。
另外，薄膜材料的吸湿性、稳定性和生物相容性也是需要考虑的因素。
第四章：薄膜材料的应用领域举例薄膜材料由于其独特的性质，在许多领域中都有着广泛的应用。
以太阳能电池为例，在这种光电器件中，薄膜材料被用来制作光电转换器件和透明电极等部件，这直接关系到其光电性能和机械稳定性。
另外，在生物医学领域中，薄膜材料可以用来制备药物输送系统和人工血管等医学器械，用于有效地传递和释放药物。
第五章：未来展望在未来，薄膜材料将面临更加广泛和深入的应用前景。
例如，在生物医学领域中，薄膜材料可以用于制备智能药物释放系统，这将为治疗慢性疾病提供更有效的途径。
此外，在电子器件中，薄膜材料可以用于制作超薄管道、柔性器件和透明电极等。

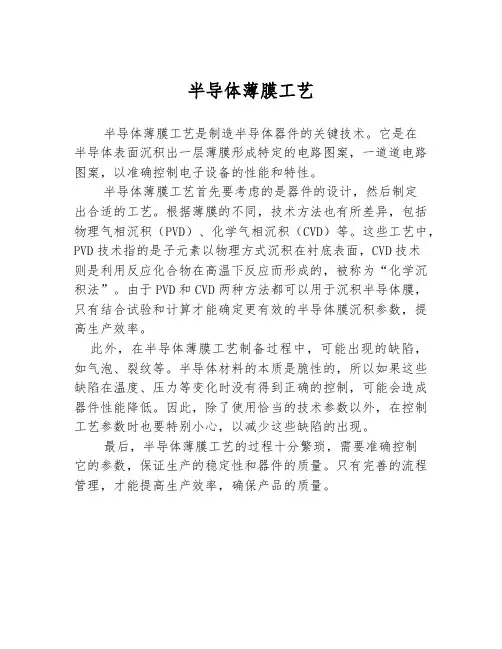

半导体薄膜工艺
半导体薄膜工艺
半导体薄膜工艺是制造半导体器件的关键技术。
它是在
半导体表面沉积出一层薄膜形成特定的电路图案，一道道电路图案，以准确控制电子设备的性能和特性。
半导体薄膜工艺首先要考虑的是器件的设计，然后制定
出合适的工艺。
根据薄膜的不同，技术方法也有所差异，包括物理气相沉积（PVD）、化学气相沉积（CVD）等。
这些工艺中，PVD技术指的是子元素以物理方式沉积在衬底表面，CVD技术
则是利用反应化合物在高温下反应而形成的，被称为“化学沉积法”。
由于PVD和CVD两种方法都可以用于沉积半导体膜，只有结合试验和计算才能确定更有效的半导体膜沉积参数，提高生产效率。
此外，在半导体薄膜工艺制备过程中，可能出现的缺陷，如气泡、裂纹等。
半导体材料的本质是脆性的，所以如果这些缺陷在温度、压力等变化时没有得到正确的控制，可能会造成器件性能降低。
因此，除了使用恰当的技术参数以外，在控制工艺参数时也要特别小心，以减少这些缺陷的出现。
最后，半导体薄膜工艺的过程十分繁琐，需要准确控制
它的参数，保证生产的稳定性和器件的质量。
只有完善的流程管理，才能提高生产效率，确保产品的质量。
氧化锌薄膜制备
氧化锌薄膜制备氧化锌薄膜制备是一种常见的薄膜制备技术，它可以应用于多种领域，如光电子学、传感器、太阳能电池等。
本文将介绍氧化锌薄膜制备的原理、方法和应用。
一、原理氧化锌薄膜制备的原理是利用化学气相沉积（CVD）或物理气相沉积（PVD）等技术，在基底上沉积氧化锌薄膜。
其中，CVD是通过在高温下将氧化锌前体分解成氧化锌气体，然后在基底表面沉积形成氧化锌薄膜；PVD则是通过在真空环境下将氧化锌靶材蒸发，然后在基底表面沉积形成氧化锌薄膜。
二、方法氧化锌薄膜制备的方法有很多种，下面介绍两种常见的方法。
1. 热蒸发法热蒸发法是一种PVD方法，它是通过将氧化锌靶材加热到高温，使其蒸发并在基底表面沉积形成氧化锌薄膜。
这种方法可以在常温下进行，但需要真空环境。
2. 溅射法溅射法也是一种PVD方法，它是通过在氧化锌靶材表面轰击高能粒子，使其溅射出氧化锌原子，并在基底表面沉积形成氧化锌薄膜。
这种方法需要真空环境和高能粒子源。
三、应用氧化锌薄膜制备的应用非常广泛，下面介绍几个典型的应用。
1. 光电子学氧化锌薄膜可以用于制备光电子学器件，如LED、激光器、光电探测器等。
其中，氧化锌薄膜作为LED的透明电极，可以提高LED的光输出效率。
2. 传感器氧化锌薄膜可以用于制备传感器，如气敏传感器、湿敏传感器等。
其中，氧化锌薄膜作为传感器的敏感层，可以实现对气体、湿度等环境参数的检测。
3. 太阳能电池氧化锌薄膜可以用于制备太阳能电池，其中，氧化锌薄膜作为电池的透明电极，可以提高电池的光吸收效率和光电转换效率。
氧化锌薄膜制备是一种重要的薄膜制备技术，它可以应用于多种领域，具有广阔的应用前景。
薄膜技术中PVD和CVD的区别详解
Page 24
Page 14
溅射法
直流溅射沉积装置
真空系统中，靶材
是需要溅射的材料， 它作为阴极。相对于 作为阳极的衬底加有 数千伏的电压。在对 系统预抽真空以后， 充入适当压力的惰性 气体。
Page 15
溅射法
溅射法分类
(1)直流溅射; (2)高频溅射; (3)磁控溅射； (4)反应溅射； (5)离子镀。
Page 16
Page 10
真空蒸镀
蒸发源分类
（一）电阻加热蒸发 （二）电子束加热蒸发 （三）电弧加热蒸发 （四）激光加热蒸发
Page 11
真空蒸镀
真空蒸发的影响因素
1.物质的蒸发速度 2.元素的蒸汽压 3.薄膜沉积的均匀性 4.薄膜沉积的纯度
Page 12
真空蒸镀
薄膜沉积的纯度
蒸发源的纯度； 加热装置、坩埚可能造成的污染； 真空系统中的残留气体。
物理气相沉积（PVD）
物理气相沉积法过程的三个阶段： 1，从原材料中发射出粒子； 2，粒子运输到基片； 3，粒子在基片上凝结、成核、长大、成膜。
Page 6
物理气相沉积（PVD）
PVD
物理气相沉积技术中最为基本的两种方法就 是蒸发法和溅射法，另外还有离子束和离子助等 等方法。
蒸发法相对溅射法具有一些明显的优点，包 括较高的沉积速度，相对较高的真空度，以及由 此导致的较高的薄膜质址等。
薄膜制备
张洋洋
薄膜制备工艺包括：薄膜制备方法的 选择，基体材料的选择及表面处理， 薄膜制备条件的选择和薄膜结构、性 能与工艺参数的关系等。
Page 2
薄
膜
物理气相沉积（PVD）
制
化学气相沉积 （ CVD）
氧化铝薄膜的制备方法
氧化铝薄膜的制备方法一、引言氧化铝薄膜是将氧化铝沉积到基材（PET、PE等）表面而制成的一种薄膜。
镀氧化铝薄膜技术最早起源于美国Dupon公司的蒸镀发明专利，后来日本三菱树脂、东洋株式会社和凸版印刷等公司也开始研究镀氧化铝薄膜技术，开发出透明的氧化物薄膜主要用于替代铝箔作为微波食品包装。
关于镀氧化铝薄膜制备技术主要有两种方法，一种是物理气相沉积（PVD），另一种是化学气相沉积（CVD）。
二、物理气相沉积物理气相沉积方法是通过高温使物质蒸发，或利用电子、离子、光子等荷能离子的能力使靶材物质（铝）发生溅射，在基材上形成所需要的薄膜。
PVD制备的过程可大致分为三个阶段：第一阶段为粒子的发射，而根据粒子发射的不同形式，出现了蒸镀、电弧离子镀、溅射、离子束等工艺；第二阶段为粒子的输送过程；第三阶段为薄膜的形成。
真空蒸镀、电弧离子镀和溅射镀膜是目前实验室及工业生产应用最为广泛的方法。
在使用金属、合金作为靶材时，传统PVD可以较快的速率沉积相应的薄膜；当涉及到化学反应时还可以沉积如陶瓷半导体或化合物薄膜等。
由于氧化铝的熔点很高，难以蒸发，目前适用于沉积氧化铝薄膜的PVD方法主要为电弧离子镀和磁控溅射两种。
2.1蒸镀法蒸镀法根据蒸发加热源不同分为电阻、电感（高频感应）和电子束等方式。
其中，电阻蒸发源以电阻丝方式加热，温度可达1700℃；电子束加热能量较高，达20kw/cm3，温度可达3000-6000℃；电感加热可达3000℃以上；而电子束蒸镀法能获得比电阻加热源更大的能量密度，热量可直接到蒸镀材料的表面，所以，其蒸发温度高、热效率高、蒸发速度快，从而沉积效果好，特别适合制作高熔点薄膜材料和高纯薄膜材料。
因此，氧化物蒸镀薄膜普遍采用电子束蒸镀法。
表1镀膜加热方式比较加热方式沉积膜装置成本沉积速度电阻（舟状）AL较低普通电阻（坩埚）AL、SiOx、AlOx较低普通电感AL、SiOx、AlOx较低普通电子束AL、SiOx、AlOx、AlOx/Si高高速2.2磁控溅射法磁控溅射法是基于磁控溅射技术，即通过离子轰击靶材后，产生溅射粒子，这些粒子再沉积到基材表面。
薄膜材料及其制备技术
薄膜材料及其制备技术薄膜材料是指厚度在纳米级别到微米级别的材料，具有特殊的物理、化学和力学性质。
薄膜材料广泛应用于电子、光电、光学、化学、生物医学等领域。
下面将介绍薄膜材料的分类以及常用的制备技术。
薄膜材料的分类：1.无机薄膜材料：如氧化物薄膜、金属薄膜、半导体薄膜等。
2.有机薄膜材料：如聚合物薄膜、膜面活性剂薄膜等。
3.复合薄膜材料：由两种或以上的材料组成的。
如聚合物和无机材料复合薄膜、金属和无机材料复合薄膜等。
薄膜材料的制备技术：1.物理气相沉积技术：包括物理气相沉积（PVD）和物理气相淀积（PVD）两种方法。
PVD主要包括物理气相沉积和磁控溅射，通过将固态金属或合金加热，使其升华或蒸发，然后在基底表面形成薄膜。
PVD常用于制备金属薄膜、金属氧化物薄膜等。
2.化学气相沉积技术：包括化学气相沉积（CVD）和原子层沉积（ALD）两种方法。
CVD通过化学反应在基底表面形成薄膜。
ALD则是通过一系列的单原子层回旋沉积来生长薄膜。
这些方法可以制备无机薄膜、有机薄膜和复合薄膜。
3.溶液法制备技术：包括溶胶-凝胶法、旋涂法、浸渍法等。
溶胶-凝胶法通过溶胶和凝胶阶段的转化制备薄膜。
旋涂法将溶液倒在旋转基底上，通过离心力将溶液均匀分布并形成薄膜。
浸渍法将基底浸泡在溶液中，溶液中的材料通过表面张力进入基底并形成薄膜。
这些方法主要用于制备有机薄膜和复合薄膜。
4.物理沉积法和化学反应法相结合的制备技术：如离子束沉积法、激光沉积法等。
这些方法通过物理沉积或化学反应在基底表面形成薄膜，具有较高的沉积速率和较好的薄膜质量。
综上所述，薄膜材料及其制备技术涉及多个领域，各种薄膜材料的制备方法各有特点，可以选择合适的技术来制备特定性质的薄膜材料。
随着对薄膜材料的深入研究和制备技术的不断进步，薄膜材料在各个应用领域的潜力将会得到更大的发掘。
CVD和PVD工艺比较
VII. 最后一个比较因素是操作运行安全问题 操作运行安全问题。PVD 操作运行安全问题 是一种完全没有污染的工序，有人称它为“绿色工 程”。而CVD的反应气体、反应尾气都可能具有一 定的腐蚀性，可燃性及毒性，反应尾气中还可能有 粉末状以及碎片状的物质，因此对设备、环境、操 作人员都必须采取一定的措施加以防范。
V. 在CVD工艺过程中，要严格控制工艺条件 控制工艺条件，否 控制工艺条件 则，系统中的反应气体或反应产物的腐蚀作用会使 基体脆化。 VI. 比较CVD和PVD这两种工艺的成本 成本比较困难， 成本 有人认为最初的设备投资PVD是CVD的3一4倍，而 PVD工艺的生产周期是CVD的1/10。在CVD的一个 操作循环中，可以对各式各样的工件进行处理，而 PVD就受到很大限制。综合比较可以看出，在两种 工艺都可用的范围内，采用PVD要比CVD代价高。
厚度上的区别正好可以弥补 PVD阶梯覆盖性能的不足 阶梯覆盖性能的不足
III. CVD镀层往往比各种PVD镀层略厚一些，前者厚 厚 度在7.5µm左右，后者通常不到2.5µm厚。CVD镀层的 表面略比基体的表面粗糙些。相反，PVD镀膜如实地 反映材料的表面，不用研磨就具有很好的金属光泽， 这在装饰镀膜方面十分重要。
I. 工艺温度高低 CVD 和 PVD 之间的主要区别。 工艺温度高低是 温度对于高速钢镀膜具有重大意义。 CVD 法的工艺 温度超过了高速钢的回火温度，用 CVD 法镀制的高 速钢工件，必须进行镀膜后的真空热处理，以恢复硬 度。镀后热处理会产生不容许的变形。 II. CVD 工艺对进人反应器工件的清洁 要求 PVD 清洁要求 清洁 要求比 工艺低一些，因为工件表面的一些脏东西很容易在高 温下烧掉。此外，高温下得到的镀层结合强度要更好 些。
半导体材料制备技术
半导体材料制备技术半导体材料的制备技术主要包括：物理气相沉积（Physical Vapor Deposition，简称PVD）、化学气相沉积（Chemical Vapor Deposition，简称CVD）、溶液法、分子束外延（Molecular Beam Epitaxy，简称MBE）等。
1.物理气相沉积：物理气相沉积是一种通过在材料表面沉积薄膜的方法。
主要有磁控溅射、电子束蒸发、光化学蒸发等。
磁控溅射是一种通过在金属靶表面轰击产生金属离子，再通过惯性或磁场将金属离子聚集到衬底上形成薄膜的方法。
电子束蒸发是利用电子束的热能使固体材料迅速升温蒸发，然后在衬底上冷凝成薄膜的一种方法。
光化学蒸发是利用高能光激发材料分子，使其在激发态下蒸发和沉积成薄膜的方法。
物理气相沉积技术能够制备高纯度、高质量的半导体材料，但由于金属靶材的限制，只能制备单晶薄膜。
2.化学气相沉积：化学气相沉积是利用气体在表面上化学反应沉积薄膜的一种方法。
主要有低压化学气相沉积（LPCVD）、气相开关化学气相沉积（GS-CVD）、原子层沉积（ALD）等。
低压化学气相沉积是一种在低压下，通过将以气体形式存在的反应物送到反应室中与衬底表面反应沉积的方法。
气相开关化学气相沉积是一种在高压下，通过快速切换反应气体进行气相沉积的方法。
原子层沉积是一种通过依次将反应气体在表面上循环反应沉积的方法。
化学气相沉积技术能够制备高质量的半导体材料，并且可以控制薄膜的厚度和成分，但需要控制反应条件和表面的化学反应，操作复杂。
3.溶液法：溶液法是一种通过浸渍、涂覆或电化学方法将溶解了的半导体材料溶液沉积到衬底上的方法。
主要有溶胶-凝胶法、等离子体增强化学气相沉积（PECVD）等。
溶胶-凝胶法是一种通过将溶解了的半导体溶液或胶体经过控制沉积、干燥和烧结等工艺制备薄膜的方法。
等离子体增强化学气相沉积是一种利用等离子体对气相反应物料进行电离和激发，然后再薄膜表面沉积的一种方法。
金属材料表面处理技术中的薄膜涂层方法
金属材料表面处理技术中的薄膜涂层方法金属材料表面处理是一种将薄膜涂层应用于金属表面，以改善其性能和延长其使用寿命的技术。
薄膜涂层方法可以通过提高金属材料的耐腐蚀性、耐磨损性、耐热性、光学特性等，进一步满足不同领域的需求。
在金属材料表面处理技术中，常用的薄膜涂层方法包括物理气相沉积（PVD）、化学气相沉积（CVD）、电化学沉积等。
物理气相沉积（Physical Vapor Deposition，PVD）是一种将固体物质以蒸汽形式沉积到金属表面上的方法。
主要适用于硬质薄膜的制备，例如钛、铬、铝等。
PVD方法通过高能离子轰击或热蒸发的方式将金属原料转化为蒸汽，然后将蒸汽沉积在金属表面上。
该方法具有沉积速度快、膜层致密、附着力强等优点。
常见的PVD技术有物理气相沉积法、溅射沉积法等。
化学气相沉积（Chemical Vapor Deposition，CVD）是一种将气体化合物沉积到金属表面上的方法。
CVD方法适用于复杂结构、高纯度、高质量的薄膜制备。
在CVD过程中，金属基材放置在反应装置中，通过加热使金属表面活化，然后将气体化合物传输到金属表面反应生成薄膜。
CVD方法可以控制薄膜的成分、结构和厚度，具有较高的沉积速率和均匀性。
常见的CVD技术有热CVD、等离子CVD、低压CVD等。
电化学沉积是一种将金属离子通过电化学反应沉积到金属表面的方法。
电化学沉积通常使用电解液作为载体，在电解液中加入金属盐溶液，并通过电流引起金属离子还原为固态金属的沉积。
电化学沉积方法可用于制备多种金属薄膜，如铜、镍、锌等。
该方法具有沉积速度快、较宽的沉积温度范围、沉积均匀性好等优点。
常见的电化学沉积方法有电泳沉积、电化学沉积、镀金等。
薄膜涂层技术在金属材料表面处理中具有重要的应用价值。
通过选择合适的薄膜涂层方法，可以根据金属材料的特性和需求，优化其表面性能，提高其耐腐蚀性、耐磨性、耐高温性等。
在工业制造领域，薄膜涂层技术广泛应用于轴承、刀具、工具等金属制品的生产中，以提高其使用寿命和性能。
PVD与CVD
气相沉积技术一般可分为两大类：物理气 相沉积(Physical Vapour Deposition-PVD)和化学气相沉积(Chemical Vapour Deposition--CVD)。
能力知识点1 物理气相沉积
在真空条件下，利用各种物理方法，将镀 料气化成原子、分子或使其离子化为离子， 直接沉积到基体表面上的方法称为物理气 相沉积（PVD）。 物理气相沉积法主要包括真空蒸镀、溅射 镀膜、离子镀膜等。
绕射性好。
基片的正面反面甚至内孔、凹槽、狭缝等，都能沉积上薄膜。
沉积速率快，镀层质量好 。
离子镀膜获得的镀层组织致密，针孔、气泡少。而且镀前对工件 ( 基片 )清洗处理较简单。成膜速度快，可达 75m/min ，可镀制厚 达30m的镀层，是制备厚膜的重要手段。
2 离子镀膜的特点
可镀材质广泛
物理气相沉积（PVD）技术经历了由最初的真空蒸镀到1963 年离子镀技术的开发和应用。20世纪70年代末磁控溅射技术有 了新的突破。 近年来，各种复合技术，如离子注入与各种PVD方法的复合， 已经在新材料涂层、功能涂层、超硬涂层的开发制备中成为必 不可少的工艺方法。 PVD法已广泛用于机械、航空、电子、轻工和光学等工业部门 中制备耐磨、耐蚀、耐热、导电、磁性、光学、装饰、润滑、 压电和超导等各种镀层。 随着物理气相沉积设备的不断完善、大型化和连续化，它的应 用范围和可镀工件尺寸不断扩大，已成为国内外近20年来争相 发展和采用的先进技术之一。
溅射镀膜的基本过程
正离子
溅射原子
靶
基 片
靶面原子 的溅射
溅射原子向 基片的ห้องสมุดไป่ตู้移
溅射原子在 基片沉积
阴极溅射时溅射下来的材料原子具有10～35eV 的动能，比蒸镀时原子动能（0.1～1.0eV）大 得多，因此溅射镀膜的附着力也比蒸镀膜大。
