ZXJ型滚筒式清洗机1
滚筒式洗药机工作原理
滚筒式洗药机工作原理一、简介滚筒式洗药机是一种用于制药行业的设备，主要用于清洗和干燥药物原料、中间体和成品。
它采用了滚筒旋转的方式，将药物放入滚筒内部，通过水流和高速气流的作用将其清洗干净，并通过烘干系统将其干燥。
二、结构滚筒式洗药机主要由以下部分组成：1. 滚筒：滚筒是整个设备的核心部分，它由不锈钢制成，并在内部安装有喷水头和喷气口。
当药物放入滚筒内时，喷水头会向其喷出高压水流，将其中的杂质冲刷掉；而喷气口则会向其中吹出高速气流，将其中残留的水分吹干。
2. 水箱：水箱是存放清洗用水的地方。
在使用时，将清洗用水加入到水箱中，并通过管道连接到滚筒内部的喷水头。
3. 烘干系统：烘干系统包括加热器、风扇和排风管道。
当药物被清洗干净后，会被送入烘干系统中进行烘干。
加热器会将空气加热到一定温度，然后通过风扇将其吹入滚筒内部，将其中的水分吹干。
排风管道则用于排出烘干后的湿气。
4. 控制面板：控制面板用于设置设备的工作参数，比如清洗时间、温度和风速等。
三、工作原理1. 药物放入：首先将需要清洗的药物放入滚筒内部，并关闭设备门。
2. 加水清洗：启动设备后，清洗用水会被喷到滚筒内部，并通过喷水头向药物喷出高压水流。
这些水流会将药物表面的杂质冲刷掉，并带走其中的污垢和细菌等有害物质。
3. 高速气流吹干：当药物被清洗干净后，喷气口会向其中吹出高速气流，将其中残留的水分吹干。
这些气流会在滚筒内部形成一个旋转气流区域，使得药物能够被均匀地吹干。
4. 烘干处理：当药物被清洗和吹干后，会被送入烘干系统中进行烘干。
加热器会将空气加热到一定温度，然后通过风扇将其吹入滚筒内部，将其中的水分吹干。
排风管道则用于排出烘干后的湿气。
5. 完成工作：当药物被清洗、吹干和烘干后，设备会发出提示音并停止工作。
此时可以打开设备门，将已经处理好的药物取出。
四、总结滚筒式洗药机是一种高效、可靠的制药设备。
它采用了滚筒旋转、喷水和高速气流等多种技术手段，能够快速地将药物清洗干净，并通过烘干系统将其快速地干燥。
清理滚筒操作规程

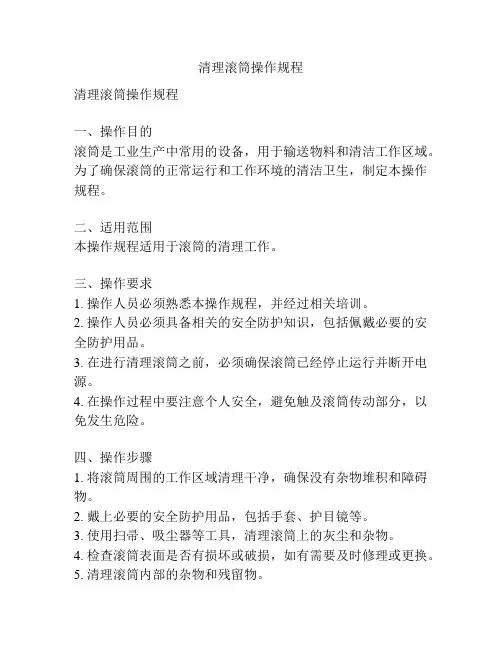

清理滚筒操作规程清理滚筒操作规程一、操作目的滚筒是工业生产中常用的设备，用于输送物料和清洁工作区域。
为了确保滚筒的正常运行和工作环境的清洁卫生，制定本操作规程。
二、适用范围本操作规程适用于滚筒的清理工作。
三、操作要求1. 操作人员必须熟悉本操作规程，并经过相关培训。
2. 操作人员必须具备相关的安全防护知识，包括佩戴必要的安全防护用品。
3. 在进行清理滚筒之前，必须确保滚筒已经停止运行并断开电源。
4. 在操作过程中要注意个人安全，避免触及滚筒传动部分，以免发生危险。
四、操作步骤1. 将滚筒周围的工作区域清理干净，确保没有杂物堆积和障碍物。
2. 戴上必要的安全防护用品，包括手套、护目镜等。
3. 使用扫帚、吸尘器等工具，清理滚筒上的灰尘和杂物。
4. 检查滚筒表面是否有损坏或破损，如有需要及时修理或更换。
5. 清理滚筒内部的杂物和残留物。
6. 使用适当的清洁剂和清洁工具，擦洗滚筒表面。
注意在清洗过程中，不要将清洁剂直接喷洒到滚筒的传动部分。
7. 检查槽辊和滚筒的连接部分是否牢固，需要及时进行固定。
8. 清洁完毕后，将滚筒周围的清理工具和杂物放置到指定的位置，并将工作区域整理干净。
五、安全注意事项1. 在清理滚筒时，切勿随意触摸运转中的滚筒，以免造成伤害。
2. 在清理滚筒时，不得使用带有易燃、易爆等危险性质的清洁剂，以免引发火灾。
3. 操作人员必须时刻注意自己的安全，避免滚筒突然启动造成伤害。
4. 在清理滚筒时，应遵守相关操作规程，并随时关注滚筒的运行状况，及时发现问题并报告相关负责人。
六、操作常见问题及解决方法1. 滚筒运行不正常：检查滚筒是否有卡住或故障，及时修理。
2. 清洗效果不佳：检查清洁剂是否正确使用，可以尝试更换清洁剂或调整清洗方法。
3. 滚筒表面损坏：及时修理或更换滚筒表面。
七、操作后的维护与管理1. 每次清理滚筒后，必须对清洗工具进行清理和消毒。
2. 定期检查滚筒的运行状况，及时发现并处理问题。
清理滚筒操作规程

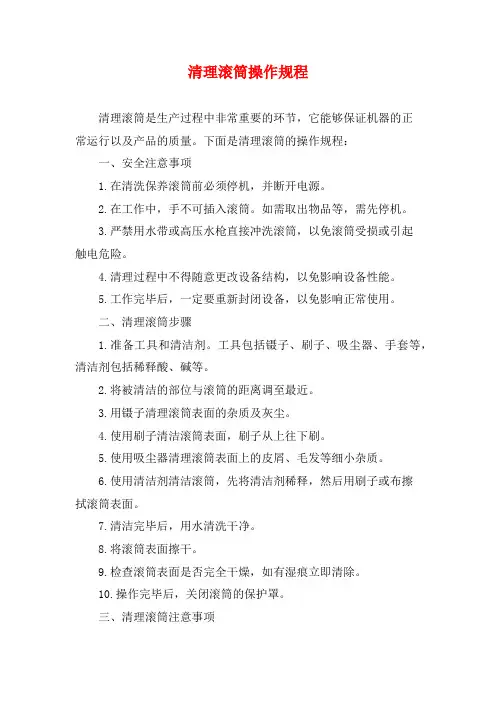

清理滚筒操作规程清理滚筒是生产过程中非常重要的环节，它能够保证机器的正常运行以及产品的质量。
下面是清理滚筒的操作规程：一、安全注意事项1.在清洗保养滚筒前必须停机，并断开电源。
2.在工作中，手不可插入滚筒。
如需取出物品等，需先停机。
3.严禁用水带或高压水枪直接冲洗滚筒，以免滚筒受损或引起触电危险。
4.清理过程中不得随意更改设备结构，以免影响设备性能。
5.工作完毕后，一定要重新封闭设备，以免影响正常使用。
二、清理滚筒步骤1.准备工具和清洁剂。
工具包括镊子、刷子、吸尘器、手套等，清洁剂包括稀释酸、碱等。
2.将被清洁的部位与滚筒的距离调至最近。
3.用镊子清理滚筒表面的杂质及灰尘。
4.使用刷子清洁滚筒表面，刷子从上往下刷。
5.使用吸尘器清理滚筒表面上的皮屑、毛发等细小杂质。
6.使用清洁剂清洁滚筒，先将清洁剂稀释，然后用刷子或布擦拭滚筒表面。
7.清洁完毕后，用水清洗干净。
8.将滚筒表面擦干。
9.检查滚筒表面是否完全干燥，如有湿痕立即清除。
10.操作完毕后，关闭滚筒的保护罩。
三、清理滚筒注意事项1.清理时，需注意滚筒的表面不得有损伤或氧化等现象。
2.在操作过程中，切勿使清洁剂溅入轴承内部，以免损坏轴承。
3.清洁剂用完后必须切断电源，并及时将工具和清洁剂清洗干净。
4.定期检查和更换机器内部过滤器，以避免过滤器阻塞影响生产。
总结：清理滚筒是保证机器工作正常的重要环节，必须经常进行，以保证产品质量，延长机器寿命。
在操作前应提前准备好所需工具和清洁剂，操作中要注意安全、细心。
清理后应检查滚筒有无损伤、氧化等问题，如有问题要及时处理。
螺旋滚筒式清洗机

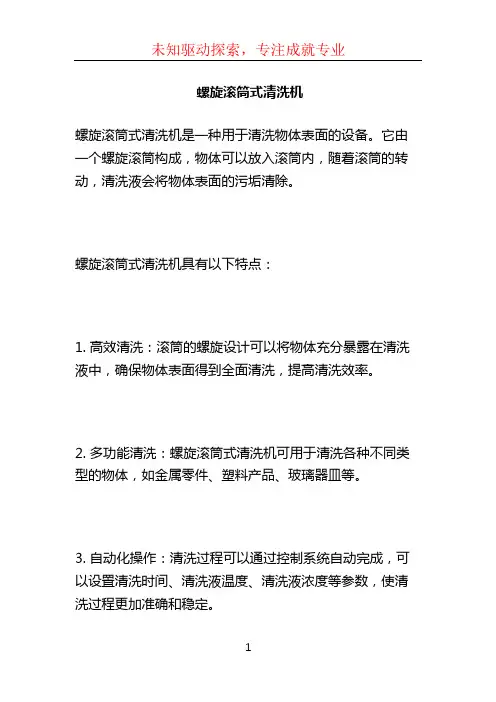

螺旋滚筒式清洗机
螺旋滚筒式清洗机是一种用于清洗物体表面的设备。
它由一个螺旋滚筒构成，物体可以放入滚筒内，随着滚筒的转动，清洗液会将物体表面的污垢清除。
螺旋滚筒式清洗机具有以下特点：
1. 高效清洗：滚筒的螺旋设计可以将物体充分暴露在清洗液中，确保物体表面得到全面清洗，提高清洗效率。
2. 多功能清洗：螺旋滚筒式清洗机可用于清洗各种不同类型的物体，如金属零件、塑料产品、玻璃器皿等。
3. 自动化操作：清洗过程可以通过控制系统自动完成，可以设置清洗时间、清洗液温度、清洗液浓度等参数，使清洗过程更加准确和稳定。
4. 节能环保：螺旋滚筒式清洗机采用封闭式设计，可以有
效减少清洗液的溢出和挥发，节约能源和保护环境。
5. 长寿命：螺旋滚筒和其他关键部件采用耐酸碱材料制造，具有较长的使用寿命。
螺旋滚筒式清洗机广泛应用于制造业、汽车行业、电子行
业等领域的清洗工艺中，可以提高生产效率和产品质量。
介绍几种农产品清洗加工机械
时。 红 枣 烘 干 机 ：对 清洗 后 的 红 枣进 行 烘干 。输送网 为往 返式结 构 ，分高 、 中 、低三 个档 次 。 相关 参数 ：尺寸 （ 毫 米） １０ ，２ ０ ０×３ ０ ０ ０×３ ０ 。额 定 电压 ， ００ ３０ 。生产能力 ，８ 天 。 ８伏 吨／ 红 枣 杀 菌 机 ： 将 烘 十 后 的 大 枣 杀菌 。 采用 先进 的紫 外线 杀菌 源 ， 安 全 可靠 。 相 关 参数 ：尺寸 （ 米 ） 毫 ， ７０ ０ ０×９ ０ ２ ０ ０ ×１ ０ 。额 定 电压 ，３ ０ 。 ８伏 生产能力，２ 吨／ Ｊ － ～３ ／ ｍ 。 ，ｔ
千 克／ 时 ，功率 ０ ８ 千 瓦 ／ 时 ，耗 水 小 ．６ 小
０ ３ ． 吨／ 时 ，外形尺 寸：３ ０ 毫 ． ～０ ５ 小 ００
米 ×８０ 米 ０毫 ２果蔬 清 洗 机 ．
螺 旋 清洗 机 引进 美 国 先进 技 术 生 产 ，精巧 实用 ，国内领先 ，具 有清洗柔 和、不损伤 蔬菜 的显 著特点 ，以清洗切 割 后的 叶类 蔬菜 、茶 叶等为主 ，主要适 用于茶 叶生产企业 、高档餐饮企 业 、中 小 型食堂等 。 螺旋 清洗 机产 品为全不锈 钢制作 ， 具有净水 循环 装置 ，清洗时 ，仅需将物 栽培技 术要点 同鲁蜡 １ 号绒 毛 白
争 ；
雾
●囊 ｇ 警 蔼
Ｌ 型螺旋榨 汁机适用于压 榨番 茄 、 Ｚ 菠萝 、苹 果与橘子等果蔬 汁液 。螺 旋推
Ｊ Ｙ—Ｘ ０ 型 多 功 能斜 切 机 ５０
进挤 压 ，全 自动完成浆果 、仁果及 蔬菜
类果蔬榨 汁、排渣工序 ，与物料接触 部
滚筒式清洗机
1. 课题相关调查
2.方案思路设计 3.最终方案确定 4.相关参数确定 5. 致谢词
1.课题相关调查
随着食品工业的发展，食品机械在食 品工业中的地位越来越重要。现代化的食品 机械不仅可以生产出高附加值的产品，而且 可以提高资源的利用率。 由于食品工业原料和产品的品种繁多， 加工工艺各异，因此食品机械也相应是门类 各异，品种多样。随着人们对食品健康的高 要求，也使得人们开始看重食品的初加工阶 段----清洗阶段，因此对清洗机的性能提出 了更高的要求，而滚筒式清洗机在同类清洗 产品中效率还是比较高的。
传动部分设计：
由俯视图所示： 动力传动过程：由电动机通过联轴器带动 小链轮转动，然后通过链条带动大链轮转 动，而大链轮与小摩擦轮在同一根轴上面， 大链轮的转动通过键连接带动轴上面的小 摩擦轮转动，然后小摩擦轮带动大摩擦轮 转动，大摩擦轮与滚筒焊接在一起，因此 最终实现滚筒的转动
滚筒部分设计： 本机采用的圆筒形铸 铁件
清洗部分设计：
清洗部分是：螺旋导板 通过螺栓连接在滚筒内 部，当滚筒转动后，螺 旋导板会随着滚筒一起 转动，里面的螺旋齿在 转动的过程中，会慢慢 地把洗净的食品排出
3.最终方案确定
1
2 3
动力部分
Y132M-Байду номын сангаас型三相异步电动机
动力传动部分
由电动机经小链轮带动主轴 上的大链轮低速旋转。
滚筒传动
由链轮传动带动小摩擦轮带 动大摩擦轮传动滚筒。
滚筒式清洗机是借圆形滚筒的转动，使原 料在其中不断地翻转，同时翻滚的原料与 滚筒内壁相互摩擦及其原料之间的相互摩 擦，以达到清洗目的。用水管把泥沙由滚 筒的网孔经底部排出。该机适合清洗柑橘， 橙，马铃薯等质地较硬的物料。
清理滚筒操作规程
清理滚筒操作规程清理滚筒操作规程滚筒是一种在工业领域广泛应用的设备，其作用是将物料从进料口输送到出料口。
由于滚筒在使用过程中会受到物料的磨损和附着，因此需要定期进行清理和维护。
以下是关于清理滚筒的操作规程，希望对大家工作中的安全和效率有所帮忙。
一、保证人员安全1. 操作前需要穿戴好个人防护装备，包括防护眼镜、手套、防护服等。
2. 清理滚筒之前，需要对设备进行断电或锁电，以避开错误的操作造成设备损害。
3. 在清理过程中，禁止将手或其他物体靠近滚筒，以免发生意外。
有必要时，可以使用特别的工具来清洁滚筒。
4. 操作过程中如发觉设备显现了异常情况，应立刻停止操作，并通知相关人员进行检修。
二、清理滚筒1. 首先，必需确定滚筒的类型。
不同类型的滚筒需要选择不同的清洗方式。
常见的滚筒类型有：刮板式滚筒、气浮式滚筒、辊底式滚筒等。
2. 在清理滚筒之前，需要先将物料清除干净。
然后可以使用专门的刮刀或刷子清洁滚筒表面，并将附着在滚筒上的杂物清除干净，这样可以削减对滚筒的磨损，并提高其使用寿命。
3. 清洗过程中应尽量削减水的使用，以免滚筒内部积水，造成设备短路等损害。
在清洗的过程中，可以用干净的软布或硬毛刷清洁滚筒表面。
对于扁平且宽的滚筒，可以使用压缩空气清除杂物，然后再用湿布清洁。
4. 对于有机械结构的滚筒，操作人员需要对其进行拆卸，然后清洗各个部件，再进行装配。
5. 清洗后，需要对滚筒进行干燥处理，以防止表面积水，对设备造成损害。
干燥可采纳通风或自然本领，或使用专门的干燥器设备。
三、清理次序1. 先清理滚筒表面沾附的杂物，可以使用刮刀或刷子。
2. 然后清洗滚筒内部，可以采纳干布或湿布。
3. 对于夹层式滚筒等有机械结构的滚筒，需要对其进行拆解，清洗各个部件。
4. 进行防备性维护和保养，覆盖润滑油以保持设备的正常运行状态。
4. 最后进行干燥处理，使表面和内部都处于干燥状态。
清理滚筒是一项耗费时间和精力的工程，对于设备管理者来说，需要做好缜密的预案，计划好清理时间，保证设备的正常运行。
《机械原理课程设计》滚筒式蔬菜清洗机
滚筒式蔬菜清洗机摘要：滚筒式清洗机是借圆形滚筒的转动，使原料在其中不断地翻转，同时用水下载高满管喷射高压水来冲洗翻动的原料，以达到清洗目的。
污水和泥沙由滚筒的网孔经底部集水斗排出。
该机适合清洗柑橘，橙，马铃薯等质地较硬的物料。
本滚简式清洗机，是一种比较实用的食品初加工机械，它是由机架、电机、皮带传动系统、减速器、联轴器、链轮传动系统、轴承、螺旋式滚筒、冲洗水管、挡料板、出料机构组成。
电机、减速器固定在机架上，电机通过皮带传动系统与减速机相连，减速机通过联轴器与小链轮相连，大链轮带动滚简上的摩擦轮而使得滚简转动，滚筒内部有螺旋导板，在旋转的同时，带动食品排出，本新型滚筒式清洗机具有结构简单、能耗低、工作可靠、制造成本低和节约用水的优点。
关键词：蔬菜，清洗机械；节水，耗水量；低成本0 引言蔬菜是我们日常生活所必需的主要食品之一，也是人们必需的维生素、矿物质、有机酸、蛋白质、食用纤维等的主要来源，这些都是人体不可或缺的营养成分，它对人们的日常生活起着重要的作用。
蔬菜清洗是蔬菜加工过程中的重要环节，蔬菜清洗除了要清除蔬菜表面的杂质、泥沙、寄生虫卵以外，还为后续的加工提供干净的菜源。
净菜加工是新鲜蔬菜经过挑选、清洗、整理、沥干、包装等工序处理后，以小包装的形式上市销售的洁净型商品蔬菜，净菜具有干净、卫生、方便、安全等特点，它的发展前途和市场前景十分广阔。
当前，我国的蔬菜清洗还以手工为主的方式，手工清洗具有劳动强度大、效率低、耗水量大、清洗分散等缺点，而蔬菜加工将朝着保鲜、营养、方便的方向发展，手工清洗自然不能满足蔬菜加工的需要。
因此，对蔬菜清洗技术的研究与应用，研制出高效、节能、节水的蔬菜清洗机，对活跃蔬菜加工市场、降低劳动强度、提高清洗效率、节约利用水资源，保持蔬菜营养价值与卫生指标，以满足人们对新鲜、高营养蔬菜的需要将具有重要的现实意义。
本新型滚筒式清洗机具有能耗低、工作可靠、制造成本低和节约用水的优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述
滚筒式清洗机为我公司引进美国设计的具有二十一年代国际先进水平的果蔬清洗设备。
具有结构新颖紧奏、节能高效、生产效率高、清洗彻底、对果蔬损伤小、使用范围广等特点。
该机广泛用于胡萝卜、苹果、桔子、橙子、番茄、红枣、马铃薯、红薯等果蔬的清洗，特别适用生长在泥土中果蔬的清洗。
二、型号的组成及代表意义
Z XJ —10 滚筒清洗机
每小时处理量10吨原料
清洗机
滚筒式
三、结构特征及工作原理
1、机架
2、滚筒
3、空心螺旋
4、水箱
5、水过滤
6、水泵
7、传动减速机
8、集水斗
9、喷嘴10、传动链轮11、托轮12、过滤网
该机由机架、滚筒、空心螺旋、水箱、水过滤、水泵、传动减速机、集水斗、喷嘴、传动链轮、托轮、过滤网等部件组成。
工作时由减速机通过链条转动主动轴，然后再通过主动轴上的链轮驱动滚筒表面的链条，从而转动滚筒。
果蔬原料进入滚筒后，在滚筒和高压喷淋水的作用下翻滚清洗，而又由于滚筒内壁设有空心螺旋，从而方便将物料均匀向前输出翻滚清洗。
而污水则通过滚筒表面的网孔，进入集水斗，流进水过滤，当污水经过水过滤的弧面过滤网时，污物则滚出机外，水通过过滤进入水箱，然后又在水泵的作用下将水输向喷淋管，让水进行循环使用！
四、主要技术参数
以上技术参数根据不同的原料特征和工艺要求而定。
五、安装、调整、使用、操作
1、紧定好整机上各部螺栓。
2、整机调整水平，清洗整机内外，保持洁净。
3、各轴承、减速机部分要求润滑良好，定期加进规定标号的润滑油。
