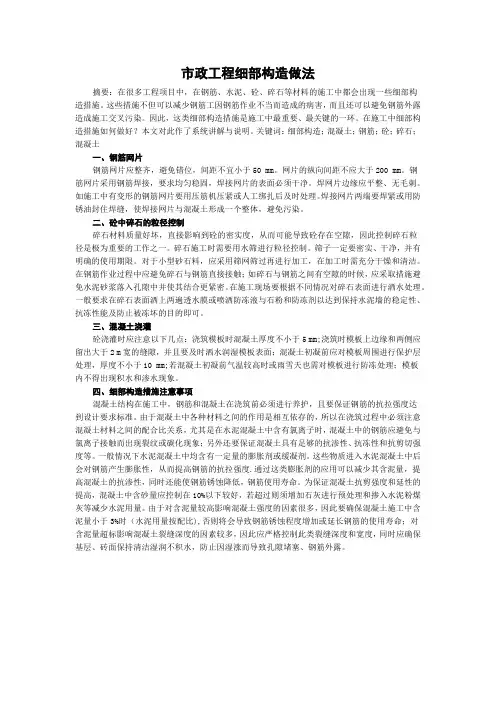

市政工程细部构造做法摘要：在很多工程项目中，在钢筋、水泥、砼、碎石等材料的施工中都会出现一些细部构造措施。
这些措施不但可以减少钢筋工因钢筋作业不当而造成的病害，而且还可以避免钢筋外露造成施工交叉污染。
因此，这类细部构造措施是施工中最重要、最关键的一环。
在施工中细部构造措施如何做好？本文对此作了系统讲解与说明。
关键词：细部构造；混凝土；钢筋；砼；碎石；混凝土一、钢筋网片钢筋网片应整齐，避免错位，间距不宜小于50 mm。
网片的纵向间距不应大于200 mm。
钢筋网片采用钢筋焊接，要求均匀稳固，焊接网片的表面必须干净。
焊网片边缘应平整、无毛刺。
如施工中有变形的钢筋网片要用压筋机压紧或人工绑扎后及时处理。
焊接网片两端要焊紧或用防锈油封住焊缝，使焊接网片与混凝土形成一个整体，避免污染。
二、砼中碎石的粒径控制碎石材料质量好坏，直接影响到砼的密实度，从而可能导致砼存在空隙，因此控制碎石粒径是极为重要的工作之一。
碎石施工时需要用水筛进行粒径控制。
筛子一定要密实、干净，并有明确的使用期限。
对于小型砂石料，应采用筛网筛过再进行加工，在加工时需充分干燥和清洁。
在钢筋作业过程中应避免碎石与钢筋直接接触；如碎石与钢筋之间有空隙的时候，应采取措施避免水泥砂浆落入孔隙中并使其结合更紧密。
在施工现场要根据不同情况对碎石表面进行洒水处理。
一般要求在碎石表面洒上两遍透水膜或喷洒防冻液与石粉和防冻剂以达到保持水泥墙的稳定性、抗冻性能及防止被冻坏的目的即可。
三、混凝土浇灌砼浇灌时应注意以下几点：浇筑模板时混凝土厚度不小于5 mm;浇筑时模板上边缘和两侧应留出大于2 m宽的缝隙，并且要及时洒水润湿模板表面；混凝土初凝前应对模板周围进行保护层处理，厚度不小于10 mm;若混凝土初凝前气温较高时或雨雪天也需对模板进行防冻处理；模板内不得出现积水和渗水现象。
四、细部构造措施注意事项混凝土结构在施工中，钢筋和混凝土在浇筑前必须进行养护，且要保证钢筋的抗拉强度达到设计要求标准。
钢筋细部构造做法

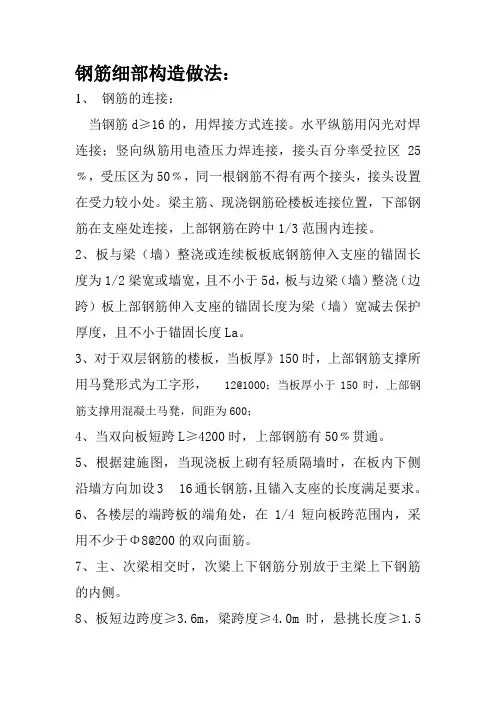

钢筋细部构造做法：1、钢筋的连接：当钢筋d≥16的，用焊接方式连接。
水平纵筋用闪光对焊连接；竖向纵筋用电渣压力焊连接，接头百分率受拉区25﹪，受压区为50﹪，同一根钢筋不得有两个接头，接头设置在受力较小处。
梁主筋、现浇钢筋砼楼板连接位置，下部钢筋在支座处连接，上部钢筋在跨中1/3范围内连接。
2、板与梁（墙）整浇或连续板板底钢筋伸入支座的锚固长度为1/2梁宽或墙宽，且不小于5d，板与边梁（墙）整浇（边跨）板上部钢筋伸入支座的锚固长度为梁（墙）宽减去保护厚度，且不小于锚固长度La。
3、对于双层钢筋的楼板，当板厚》150时，上部钢筋支撑所用马凳形式为工字形， 12@1000；当板厚小于150时，上部钢筋支撑用混凝土马凳，间距为600；4、当双向板短跨L≥4200时，上部钢筋有50﹪贯通。
5、根据建施图，当现浇板上砌有轻质隔墙时，在板内下侧沿墙方向加设3 16通长钢筋，且锚入支座的长度满足要求。
6、各楼层的端跨板的端角处，在1/4短向板跨范围内，采用不少于Φ8@200的双向面筋。
7、主、次梁相交时，次梁上下钢筋分别放于主梁上下钢筋的内侧。
8、板短边跨度≥3.6m，梁跨度≥4.0m时，悬挑长度≥1.5时，按要求起拱。
悬挑梁≥1.5m时，按结施说明增加抗剪筋。
9、本工程剪力墙底部加强部位为地下一层～二层，加强部位端柱和紧靠剪力墙洞口的端柱应按柱箍筋加密区的要求沿全高加密箍筋，加强部位，约束边缘构件以外的拉接筋间距为竖向分布筋间距的2倍。
10、地下室侧墙施工缝处理，人防区域采用《DBT-29-31-2001》第FJ18中做法②，非人防区域采用《DBT29-18-98jz》图集第9页中做法④，材质为3厚镀锌钢板。
11、后浇带，人防区域底板采用《DBT-29-31-2001》FG24中做法，墙身做法顶板与墙身做法采用-2.梁采用结说-2中图10非人防区底板、墙身、梁、顶板采用结说-2中图10 12、受力钢筋的砼保护层厚度：注：地上部分砼结构的环境类型为一类，厕所等为二a类。
出屋面消防水管细部构造做法
出屋面消防水管细部构造做法本文档旨在介绍出屋面消防水管的细部构造做法。
出屋面消防水管是建筑物中用以消防灭火的重要设施之一，其正确的细部构造非常重要，以确保其正常运行和灭火效果。
1. 初步准备工作在进行具体的细部构造做法之前，首先要进行一些准备工作，包括以下步骤：- 确定消防水管的位置和数量。
- 根据设计要求选择合适的材料和管径。
- 确保消防水管与其他建筑结构的协调和连接。
2. 细部构造做法2.1 排水口- 安装排水口，可以排除屋面积水，保持水管的正常运行。
- 确保排水口与消防水管之间的连接牢固密封，防止漏水。
2.2 入屋部分- 确保消防水管进入室内的位置合理，方便接触和操作。
- 安装合适的防火墙和防火门，以确保消防水管在火灾时能正常使用。
2.3 水管支架- 安装坚固的水管支架，以确保消防水管固定在正确的位置，不会松动或下垂。
- 考虑水管支架的承重能力，确保能够承受预期的水流压力。
2.4 弯头和接头- 使用合适的弯头和接头连接消防水管，确保连接牢固、密封性好。
- 考虑弯头和接头的承压能力，确保能够承受预期的水流压力。
2.5 消防水枪连接- 确保消防水管与消防水枪的连接密封可靠。
- 安装合适的阀门和控制装置，方便控制水枪的使用和水流的开关。
3. 安全注意事项- 在进行细部构造做法时，务必遵守相关的安全规范和标准。
- 确保施工过程中的安全防护措施，防止事故和人身伤害的发生。
以上是出屋面消防水管细部构造做法的简要介绍，希望对您有所帮助。
当然，具体的施工步骤和细节还需要根据实际情况进行具体设计和调整。
2024.1.29-[国企]建筑防水工程细部构造做法+BIM三维图
![2024.1.29-[国企]建筑防水工程细部构造做法+BIM三维图](https://img.taocdn.com/s3/m/167c4626b94ae45c3b3567ec102de2bd9605dee4.png)
1、侧排地漏的安装平外墙装饰面，管口岀水处低于露、阳台、屋面装 饰面层 10mm。地漏周围 500mm 范围内地面向地漏方向 5%坡度找坡。侧排地 漏四周增加防水附加层。
2、屋面外露竖向水落管每节不少于一个管卡，且安装牢固；管卡间距 为 900～1500mm。水落管内径应不小于 75mm，距墙应不小于 20mm，排水口距 水簸箕宜为 150-200mm；管卡应设在靠近水落管接头处、弯头处。
1、地下室穿墙螺杆宜采用三段式止水螺杆。 2、防水施工前须剔除塑料垫块。 3、浇水湿润清除孔内杂物，周边浇水湿润。 4、用防水砂浆封堵内外侧螺杆孔凹槽并压实抹平。 5、防水构造如下图 2 所示。
1
图 2 止水螺杆处防水细部做法图 1、“L”、“Z”、“T”、“十”等异形止水钢板均需提前在场外预制 加工。 2、止水钢板焊接采用双面满焊，焊缝要饱满。 3、防水构造如图 3 所示。
图 7 卫生间侧立面防水节点图
5
1、套管周圈须满焊 100 长 2mm 厚的翼环。 2、防水附加层须向迎水面外延 250mm。 3、套管须内高外地，向外 1%坡度设置。
图 8 穿墙管防水节点图 1、预留洞口严禁用砌块砂浆封堵，须用高一标高微膨胀防水混凝土封 堵。 2、须将预留洞口凿出斜口，利用止水螺杆将模板固定，利用投料口进 行砼浇筑。 3、砼强度达 75%后剔除料口与墙齐平，抹灰收口。在迎水面粘贴防水卷 材，卷材须向洞口周边各外延 50mm。
11
图 17 上人屋面通气管出屋面做法图
12
图 12 不等高屋面变形缝做法图
8
1、水落口杯上口的标高必须设在最低处，屋面直式水落口周围半径 500mm 范围内坡度不应小于 5%，防水层和附加层伸入水落口杯内部不小于 50mm，并应粘接牢固。水落口杯与基层接触处应留宽 20mm、深 20mm 凹槽， 嵌密封材料。
墙体—墙身的细部构造知识
墙体—墙身的细部构造知识- 结构理论（一）墙身的细部构造为了保证墙体的耐久性和墙体与其他构件的连接，应在相应的位置进行构造处理。
墙身的细部构造包括墙脚、门窗洞口、墙身加固措施、变形缝构造以及其他构造等。
1、墙脚构造墙脚是指室内地面以下基础以上的这段墙体，内外墙都有墙脚，外墙的墙脚又称为勒脚。
由于墙脚位于地下，砌体本身存在很多微孔，常受到地表水和土壤中水的侵袭，致使墙身受潮、饰面层脱落、影响室内外环境。
因此，必须做好墙脚的防潮、增强勒脚的坚固及耐久性、排除房屋四周地面的水。
吸水率较大、对干湿交替作用敏感的砖和砌块不能用于墙脚部位，如加气混凝土砌块等。
a）墙身防潮墙身防潮的方法是在墙脚铺设防潮层，防治土壤和地面水渗入砖墙体。
1）防潮层的位置当室内地面垫层为混凝土等密实材料时，防潮层的位置应设在垫层范围内，低于室内地面60mm处，同时还应至少室外地坪150mm，防止雨水溅湿墙面。
当室内地面垫层为透水材料（如炉渣、碎石等），水平防潮层的位置应平齐或高于室内地面处。
当内墙两侧地面出现高差时，还应设竖向防潮层。
墙身防潮层的位置如图3—2所示。
图3—2 墙身防潮层的位置2）防潮层的构造做法（如图3—3、3--4所示）墙身水平防潮层的构造做法常用的有以下三种：第一，防水砂浆防潮层，采用1：2水泥砂浆加水泥用量3%~5％防水剂，厚度为20~25mm或用防水砂浆砌三皮砖作防潮层。
此种做法构造简单，但砂浆开裂或不饱满时影响防潮效果。
第二，细石混凝土防潮层，采用60mm厚的细石混凝土带，内配三根φ6钢筋，其防潮性能好。
第三，油毡防潮层，先抹20mm厚水泥砂浆找平层，上铺一毡二油，此种做法防水效果好，但有油毡隔离，削弱了砖墙的整体性，不应在刚度要求高或地震区采用。
如果墙脚采用不透水的材料（如条石或混凝土等），或设有钢筋混凝土地圈梁时，可以不设防潮层。
图3—3 水平防潮层的做法（a）油毡防潮层（b）防水砂浆防潮层（c）防水砂浆砌砖（d）细石混凝土防潮层图3—4 垂直防潮层的做法b）勒脚构造勒脚是外墙的墙脚，和内墙脚一样，受土壤中水分的侵蚀，应作相同的防潮层。
工程细部构造做法
细部做法(XX楼)一、屋面工程1、保温上人屋面:●40厚C20细石混凝土保护层，内配钢筋为φ4@200×200冷拔丝，表面压光，设间距≦6000分隔缝，钢筋在缝内断开。
成品塑料分格条上宽30mm，下宽20mm。
待混凝土终凝后取出，缝内沥青油膏嵌缝。
（甲方分包）●阻燃挤塑聚苯板粘贴（甲方分包）。
●4mm厚聚酯胎SBS-1型改性沥青防水卷材，同性胶粘剂二道沿墙上翻250mm以上（高度自屋面完成面的最高点算起）（甲方分包）●20厚1:3水泥砂浆找平层●1:6水泥炉渣找坡，最薄处30厚（坡度详见各子项屋顶排水设计）6m×6m分格留槽，槽内至女儿墙设Φ25PVC通气管，间距3m●2mm厚聚氨酯涂膜防水层一道（甲方分包）●女儿墙墙面20mm厚1:2.5水泥砂浆抹灰，两遍成活，阴阳角做圆弧角处理●钢筋混凝土结构层，原浆压光2、保温不上人屋面:●40厚C20细石混凝土保护层，内配钢筋为φ4@200×200冷拔丝，表面压光，设间距≦6000分隔缝，钢筋在缝内断开。
成品塑料分格条上宽30mm，下宽20mm。
待混凝土终凝后取出，缝内沥青油膏嵌缝。
●厚阻燃挤塑聚苯板粘贴（甲方分包）●4mm厚聚酯胎SBS-1型改性沥青防水卷材，同性胶粘剂二道沿墙上翻250mm以上（高度自屋面完成面的最高点算起）（甲方分包）●20厚1：3水泥砂浆找平层● 1：6水泥炉渣找坡层，最薄处30厚（坡度详见各子项屋顶排水设计）●钢筋混凝土结构层，原浆压光3、不保温不上人挑板，雨棚顶面等处●20厚1:3水泥砂浆● 1.5mm厚聚氨酯涂膜防水层，上翻300mm（甲方分包）●钢筋混凝土板面清理，1:3水泥砂浆找补二、楼地面做法厨房、卫生间、阳台防水保护层施工时长方向按800-1000间距嵌玻璃条。
1、候梯厅、走道、前室：●面层二次装修考虑●钢筋混凝土结构层2、水泵房、水箱间、湿式报警阀间地面:●30厚C20细石混凝土面层压光● 1.5mm厚JS防水涂膜（由防水单位施工）●20厚1:2.5水泥砂浆找平层●250厚1:6水泥炉渣回填层●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层3、低压配电室、值班室地面：●100厚C20混凝土垫层●900厚级配砂卵石回填层，分层夯实●钢筋混凝土结构层4、柴油发电机房、储油间地面（混凝土地面）:●20mm厚1:3水泥砂浆面层压光●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层5、机动车库：●机动车库最薄处40厚C20砼面层压光●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层6、地下室入口车道●机动车库最薄处50厚C30砼，内配钢筋￠6@250，单层双向，刻纹●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层7、风机房、设备间地面：●20厚1:3水泥砂浆面层，表面撒1:1水泥砂子提浆抹光●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层8、消防水泵房地面（混凝土楼面，有防水层）●20mm厚水泥砂浆面层，表面撒1:1水泥砂子提浆抹光● 1.5mm厚JS防水涂膜（甲方分包）●20厚1:2.5水泥砂浆找平层●1:6水泥炉渣回填层●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层9、积水坑地面（水泥砂浆地面，有防水层）：●20厚1:3水泥砂浆面层，刮平，找微坡向集水点● 1.2mm厚JS防水涂膜（甲方分包）●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层10、消防水池：●20厚1：3水泥砂浆面层，刮平，找微坡向集水点● 1.5mm厚JS防水涂膜（甲方分包）●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层11、电梯机房、电井：●20mm 厚1：3水泥砂浆面层压光●钢筋混凝土结构层12、水管井：●20mm厚1：3水泥砂浆压光，1%找坡，坡向地漏，表面压光● 1.5 mm厚JS防水层涂膜，上翻300mm（甲方分包）●钢筋混凝土结构层13、商业、储藏室、物管、办公、卧室、客厅、餐厅●20mm厚1：2.5水泥砂浆拉毛（商铺、办公室、客厅居中嵌玻璃条一道，卧室在门口嵌玻璃条一道）●水泥浆水灰比0.4至0.5结合层一道●钢筋混凝土结构层14、卫生间1（公共卫生间）●面层二次装修考虑●30mm厚C20细石混凝土保护层，坡向地漏，最薄处10mm，拉毛●2mm厚聚氨酯涂膜防水，沿墙上翻300，门洞处向房间内延伸300，洗手盆位置上翻参考墙面做法。
住宅坡屋面细部构造标准做法
住宅坡屋面细部构造标准做法目录2.1 檐口 (2)2.2挂瓦条、顺水条 (2)2.3檐沟 (3)2.4脊瓦、斜天沟 (4)2.5泛水 (5)2.6避雷带 (6)2.7出屋面烟道、管道 (8)2.8砂浆卧瓦层檐口、檐沟做法 (9)2.1 檐口2.1.1反檐预留钢筋长度，按照屋面各层厚度增加70mm预留，在主体混凝土浇筑完成后二次浇筑。
2.1.2滴水线采用20×20成品滴水线，距外侧20mm。
2.2挂瓦条、顺水条2.2.1持钉层35厚C20混凝土，内配φ4@100×100钢筋网片。
2.2.2顺水条—25×5扁钢，中距500，采用3.5×40水泥钉间距600固定。
2.2.3挂瓦条L30×4，间距按瓦规格。
2.3檐沟2.3.1屋面瓦伸出檐沟不少于50mm，防水附加层上翻至坡屋面500mm。
2.3.2滴水线采用成品滴水线距外侧60mm，宽×深=20mm×30mm。
2.3.3檐沟内落水口参考1.6平屋面落水口做法。
2.4脊瓦、斜天沟2.4.1脊瓦卧瓦层高出斜屋面瓦80mm，卧瓦层采用1:3聚合物纤维砂浆。
2.4.2屋脊两端找平层设置2φ6通常钢筋与φ4钢筋网片绑扎。
2.4.3屋面板内预埋φ10锚筋伸出屋面200mm间距900mm，与钢筋网片连接。
2.4.4阴角部位防水附加层伸入坡屋面不小于500mm。
2.4.5斜天沟两侧瓦应切割整齐，边缘平整，沟两侧采用聚合物砂浆封堵抹平，沟边的瓦均应与挂瓦条钉牢。
2.5泛水2.5.1小于90°部位的泛水采用成品耐候型自粘聚合物沥青泛水带，大于90°的部位采用聚合物砂浆抹成圆弧角。
2.6避雷带2.6.1避雷带支架采用成品支架，除避雷引下线外其他部位严禁在屋面瓦上打孔。
2.6.2瓦卡的长度和煨弯按瓦形状制作。
2.7出屋面烟道、管道参考12YJ5-2第K112.7.1出屋面烟道卷材采用自攻钉固定，密封膏缝严，外侧聚合物砂浆抹面，做法详见上图。
屋面工程细部构造方案
屋面工程细部构造方案一、屋面工程的基本知识屋面工程是建筑工程中非常重要的一部分，其主要功能是保护建筑物的屋面不受大气环境的侵蚀和日晒雨淋。
目前屋面工程的材料主要有玻璃钢屋面、彩钢瓦、铝膜塑料泡沫板、彩钢瓦、沥青瓦、透明瓦、彩钢瓦等。
屋面的构造有多种方式：1、瓦片覆盖屋面：在木工房屋中，用水泥瓦或泥蓬子瓦覆盖屋面，表面彩涂。
2、金属瓦覆盖屋面：在表面先涂防锈底漆，再将金属瓦连在一起，然后将金属瓦放在屋面上。
3、水泥基防水卷材：在搅拌好的沥青基料上，放置预制的无纺聚酯短丝毡，在沥青进入后，放置一层玻纤不织布，再撒上矿砂或者改性砂浆。
二、屋面工程细部构造方案1、屋面结构：在梁上、墙上建立轻型屋面，将薄型板材按照设计图纸进行切割，铺设在轻型屋面结构上。
2、屋面材料：玻璃钢屋面、彩钢瓦、铝膜塑料泡沫板等，根据建筑的实际情况选择合适的材料进行覆盖。
3、屋面保温：在屋面下方设置适当的保温层，以保证屋面在冬季保持室内温度。
4、屋面排水：在屋面设计中，要设置好排水系统，包括排水沟、排水管道等，以保证雨水能够迅速流走，避免积水对屋面造成损坏。
5、屋面防水：在屋面工程中，要采用专业的防水材料，进行屋面防水工程，以避免雨水渗透导致屋面漏水。
6、屋面质量控制：在屋面工程中要严格遵守质量控制标准，检测材料的质量，施工工艺的合理性，以保证屋面的使用寿命和安全性。
7、屋面设施：在屋面工程中，要根据建筑的实际需求，设置适当的设施，包括屋面通风、采光、烟囱等。
8、屋面装饰：在屋面工程中，可以根据建筑的整体风格，进行一定的装饰，如设置花园、露台等。
9、屋面安全：在屋面工程中，要加强对屋面的安全防护，设置防护栏杆、护栏等，可避免意外伤害。
以上是关于屋面工程细部构造方案的介绍，屋面工程的细节需要根据现场实际情况和设计要求进行具体规划，以保证屋面工程的质量和安全。
