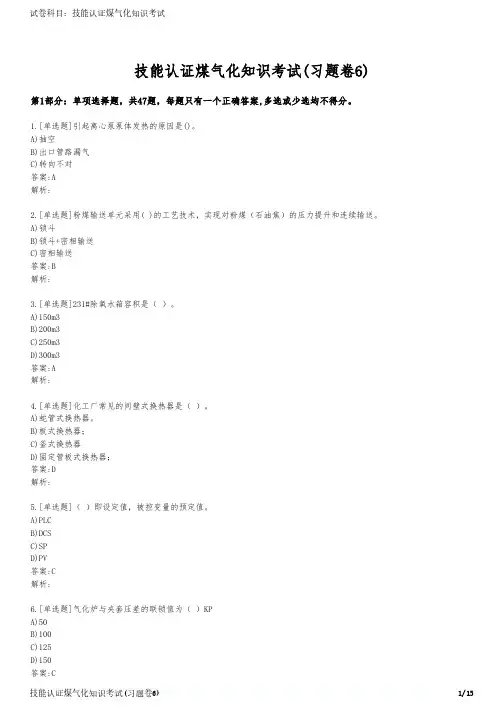

技能认证煤气化知识考试(习题卷6)
技能认证煤气化知识考试(习题卷6)第1部分：单项选择题，共47题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]引起离心泵泵体发热的原因是()。
A)抽空B)出口管路漏气C)转向不对答案:A解析:2.[单选题]粉煤输送单元采用( )的工艺技术，实现对粉煤（石油焦）的压力提升和连续输送。
A)锁斗B)锁斗+密相输送C)密相输送答案:B解析:3.[单选题]231#除氧水箱容积是（ ）。
A)150m3B)200m3C)250m3D)300m3答案:A解析:4.[单选题]化工厂常见的间壁式换热器是（ ）。
A)蛇管式换热器。
B)板式换热器；C)釜式换热器D)固定管板式换热器；答案:D解析:5.[单选题]（ ）即设定值，被控变量的预定值。
A)PLCB)DCSC)SPD)PV答案:C解析:6.[单选题]气化炉与夹套压差的联锁值为（ ）KPA)50B)100解析:7.[单选题]气化炉炉出口的煤气温度指标是（）℃A)800-850B)850-900C)880-910D)900-920答案:B解析:8.[单选题]FO表示阀门（ ）。
A)事故关B)事故开C)铅封关D)铅封开答案:B解析:9.[单选题]气化装置共有( )台低压氮气缓冲罐。
A)1B)2C)3D)4答案:A解析:10.[单选题]职业道德范畴是反映职业道德现象的特性、方面和关系的基本概念，以下不属于社会主义职业道德范畴的有（ ）。
A)职业理想B)职业习惯C)职业荣誉D)职业幸福答案:B解析:11.[单选题]压力表上显示的读数是指（ ）。
A)系统内实际压力B)系统内实际压力与大气压的差值C)真空度D)大气压与系统内实际压力的差值答案:B解析:12.[单选题]开工烧嘴点火所用的燃料是( )。
A)雾化柴油B)液化气C)燃料气D)合成气13.[单选题]测高温介质或水蒸气的压力时要安装( )A)冷凝器B)隔离罐C)集气器D)沉降器答案:A解析:14.[单选题]开工烧嘴进油压力控制阀（ ）。
G1工业锅炉司炉证模拟考试题库及答案
G1工业锅炉司炉证模拟考试题库及答案1、【多选题】TSGG0001-2012《锅炉安全技术监察规程》规定，在热水系统的（）及（）应当装设集气装置。
（AB）A、最高处B、容易集气的位置C、最远处D、容易泄漏的位置2、【多选题】TSGG0001-2012《锅炉安全技术监察规程》规定，热水锅炉遇有下列（）的情况时，应当立即停炉。
（BC）A、锅炉出口水温上升到与出水压力相对应的饱和温度之差小于40℃B、补水泵全部失效C、循环水泵全部失效D、安全阀部分失效3、【多选题】一般情况下下列属于强制循环的是（）。
不定项选择（AC）A、直流式蒸汽锅炉B、立式蒸汽锅炉C、热水锅炉D、汽水两用炉4、【多选题】三通旋塞具有的作用有（）。
（ABC）A、不停炉更换压力表B、冲洗存水弯管C、检查、校验压力表D、冲洗压力表5、【多选题】下列受压部件承受内压的是（）。
（BCD）A、烟管B、水冷壁管C、对流管束D、锅筒6、【多选题】下列各参数单位中，用于压力的单位如大气压力（）等。
（AD）A、兆帕（MPa）B、兆焦耳（MJ）C、兆瓦（MW）D、千帕（KPa）7、【多选题】下列锅炉受压元件中，属于辐射传热为主的是（）。
（BC）A、烟管B、水冷壁管C、炉胆D、对流管束8、【多选题】下列（）项是按介质分类的锅炉名称。
（ABD）A、蒸汽锅炉B、热水锅炉C、燃油锅炉D、有机热载体锅炉9、【多选题】下面关于链条炉排的叙述正确的是（）（ABCD）A、着火条件差，主要靠炉膛火焰和拱的辐射热；B、煤进入炉膛前部预热、干燥、开始着火燃烧，到中部焦炭大量燃烧，放出大量的热，后部灰渣燃尽区，对剩余的焦炭继续燃烧C、在准备燃烧区和燃尽区不需要很多空气，在焦炭燃烧区必须保证足够的氧气，所以分段送风；D、中拱多用于锅炉改造中，作为改善燃烧条件的补充措施10、【多选题】依据TSGG0001-2012《锅炉安全技术监察规程》,一台热水锅炉的产品铭牌上应载明的项目有（）。
1 干式VD在包钢炼钢厂的应用(机总加内容后)
前言
为缓解蒸汽资源紧张局面，减少蒸汽消 耗，降低炼钢工艺能耗，包钢于2011年对 炼钢厂1#120吨真空脱气设备进行了改造， 引入罗马尼亚ADREM INVEST公司先进真 空技术，将1#VD由多级蒸气喷射泵真空脱 气改为干式真空泵脱气。系统自2012年1月 热试至今已处理VD钢 600余炉，系统运行 稳定，冶金效果达到蒸汽VD水平，能够满 足工艺要求，节能效果尤其显著。
•
Adrem Invest公司在包头钢铁公司炼钢厂120吨VD改造项 目中采用干式泵技术收到良好效果。双方为了更好的推广 干式泵技术，包钢与Adrem Invest公司成立了“阿德莱姆 技术（包头）有限公司”，将对包钢的有关干式泵技术的 全部项目提供从设计、制作、安装、调试、售后服务等全 方位的技术支持，包钢集团依托包钢机械设备制造有限公 司完成干式泵项目的制作、安装、调试、售后服务工作。 包钢新体系RH炉项目、包钢炼钢厂VD改造项目、包钢薄 板厂RH炉改造项目的工程都将由合资新公司负责。
包钢2#VD炉容量为100t，主要消耗能 源为蒸汽和电力，主要耗电设备为10台泵。 根据炼钢厂实际生产数据，VD生产即抽真 空时一次蒸汽流量消耗平均为12t/h，减温 除盐水消耗为平均4t/h。计算吨钢能源费用 为6.5元/t。
综上所述，120吨干式VD运行费用吨 钢0.48元，100吨蒸汽VD运行费用吨钢6.5 元，干式VD吨钢运行费用较蒸汽VD减少 6.02元，按年处理量100万吨计算，可降低 能源费用600余万元，节能效果明显。
3. 干式VD实际应用效果
3.1抽气能力： 真空压力达到100Pa时间；平均4分30秒； 极限真空度：10pa。 3.2冶金效果： 深真空（小于0.01Kpa）处理13min， 脱氢率平均48.6%，最高67.8%； 脱氧率平均40.6%，最高66.7%； 脱氮率平均24.3%，最高52.8%。
CA-A系列说明书-V1.0-带地基
6.3.1 准备步骤.......................................................................28 6.3.2 手动进给.......................................................................29 6.3.3 自动进给.......................................................................29 6.3.4 螺纹切削.......................................................................30 6.3.5 主轴停车操作...................................................................30 6.3.6 停机操作.......................................................................31 6.4 机床断电、紧急停车后的重新启动 ................................................. 31 6.4.1 机床断电后的再启动.............................................................31 6.4.2 紧急停车后的再启动.............................................................31 6.5 6.6 7 7.1 7.2 7.3 7.4 7.5 7.6 7.7 7.8 7.9 紧急状态下的救护............................................................... 31 铁屑的清理..................................................................... 31 机床的维护调整................................................................................................................................. 32 主轴的调整..................................................................... 32 磨擦离合器的调整（脚踏刹车机床无此结构） ....................................... 32 主轴制动机构的调整（脚踏刹车机床无此结构） ..................................... 33 方刀架的转位与调整............................................................. 33 刀具的安装与调整............................................................... 33 刀架调整....................................................................... 34 链轮的调整..................................................................... 35 主传动三角带松紧的调整 ......................................................... 35 卡盘、花盘及拨盘更换 ........................................................... 35
SEW电机中文操作手册（精品）
操作手册–交流电机 DR/DV/DT/DTE/DVE ，异步伺服电机 CT/CV32安全提示..............................................................................................................53电机构造..............................................................................................................63.1交流电机的构造原理..................................................................................63.2铭牌，额定数据.........................................................................................74机械安装..............................................................................................................94.1开始安装之前............................................................................................94.2准备工作....................................................................................................94.3安装电机..................................................................................................104.4安装公差..................................................................................................115电器安装............................................................................................................125.1接线提示..................................................................................................125.2使用变频器运行时的特别注意事项..........................................................125.3有关单相电机的特别注意事项.................................................................125.4改善接地（EMV ）...................................................................................135.5力矩电机和低速电机的特别注意事项......................................................135.6开关操作的特别注意事项........................................................................145.7运行过程中的环境条件............................................................................145.8电机连接..................................................................................................155.956 和 63 电机连线的准备工作.................................................................165.10DT56~ +/BMG 电机连接.........................................................................165.11ET56 单相电机设计.................................................................................175.12通过 IS 插头连接电机..............................................................................175.13通过 AB.., AD.., AM.., AS 插头连接电机.................................................215.14通过 ASK1 插头连接电机........................................................................215.15制动器连接..............................................................................................235.16辅助装备..................................................................................................246调试...................................................................................................................286.1调试的条件..............................................................................................286.2改变配有逆止器的电机的锁死方向..........................................................297运转故障............................................................................................................317.1电机上的故障..........................................................................................317.2制动器上的故障.......................................................................................327.3配变频器运转时的故障............................................................................328检查/维护.........................................................................................................338.1检查与维护周期.......................................................................................338.2电机和制动器维护的准备工作.................................................................348.3电机的检查/维护作业.............................................................................378.4制动器 BMG02 的检查/维护作业...........................................................398.5制动器 BR03 的检查/维护作业..............................................................408.6制动器 BMG05~8, BM15~62 的检查/维护作业......................................448.7制动器 BMG61/122 的检查/维护作业....................................................499技术参数............................................................................................................529.1BMG02制动器的制动力矩及需要维护前的做功......................................529.2BMG02 备件订货说明.............................................................................529.3BMG05~8, BR03, BC, Bd 制动器的做功、工作气隙及制动力矩.............539.4BM15~62 制动器的做功、工作气隙及制动力矩......................................549.5运行电流..................................................................................................559.6允许的球轴承型号...................................................................................599.7SEW 电机球轴承的润滑剂表...................................................................5910附录...................................................................................................................6010.1变更索引..................................................................................................6010.2关键词目录. (61)4操作手册 – 交流电机 DR/DV/DT/DTE/DVE ，异步伺服电机 CT/CV1重要提示安全提示和警告提示请务必注意本操作手册中的安全提示和警告提示！在保修期间，未按本操作说明操作而引起的故障，由使用者承担。
Leybold TRIVAC
TRIVAC® CD8C, D16C, D30C, D40C, D60C 双级油封式旋片真空泵使用说明书 GA01.800_011_C2产品号:310 18310 86311 08311 59311 58及其改型目 录页重要安全信息41说明71.1工作原理71.2技术参数91.3附件111.4备件112运输和贮存122.1运输和包装122.2放置 122.3贮存123安装 133.1安装和连接133.2电气连接143.2.1 带单相220V电压交流电机的泵 143.2.2 带三相交流电机的泵 144使用运行154.1启动154.2运行 154.2.1 抽非凝聚性气体和蒸汽 154.2.2 抽凝聚性气体和蒸汽 164.2.3 在特殊气候或其它条件下运行 164.3停泵175维护185.1维护信息 185.2维护间隔 185.3莱宝售后服务195.4维护工作196 故障分析247 备件25污染申报表26当地的莱宝维修中心负责泵的维修与服务工作。
需要时，莱宝将提供替换泵。
随TRIVAC®C泵供应初次工作需要的泵油，建议您仔细阅读本使用说明书，以确保从一开始泵就处于最佳运行条件。
图例说明书中的图例表示，如（1 / 2 ) ，顺次1为图1 , 2 为图中第2 项。
GA01.800_011_C2-07/2019 - © Leybold 2感谢阅读以下信息在安装和试运行TRIVAC®C前，为确保一开始就处于最佳条件且安全地工作，请认真阅读本说明书和下列信息。
只有按照本说明书正确使用莱宝TRIVAC C真空泵，才能保证真空泵安全和有效运行。
认真阅读、严格遵守本章和说明书中所述所有安全防护措施是用户的责任。
TRIVAC®C仅在适当的环境和说明书中描述的条件下运行。
本产品必须由经过培训的人员才能进行操作和维护。
对泵的特殊要求和规定，请向当地地区、国家代理机构咨询。
有关进一步安全、运行和维护的任何问题，请向距离您最近的莱宝办事处咨询。
力辰科技直联旋片式真空泵使用说明书
八、故障分析
故障现象
故障原因
故障处理
油量不够，油已污染
增加新油或更换油
进气口，气镇阀密封圈损坏，或外管道连 调换 O 型密封圈，排除漏气部位
接漏气
排气阀片损坏或跳出腔
调换排气阀片，将阀片放回原位
真空度不佳 油路阻塞
油脏应换油，止回阀弹簧开启失灵调 换，泵滤油网、进油孔堵塞，予以排
除
改善通风，降低泵温，降低被抽气体 吸入气体温度过高,泵油温升过高（雾化）
2
四、产品参数 型号
电源电压 功率
显示方式 抽速
极限 分压 压力 全力压
最大转速力
进气口外径
加油量 产品尺寸
净重
2XZ-0.5
2XZ-1
2XZ-2
2XZ-4
AC 220V/50HZ
AC 220V/380V/50HZ
180W
250W
370W
550W
压力表×1
0.5L/s
1L/s
2L/s
4L/s
≤6×10ˉ²Pa
间联系我司售后服务部。 如果一段时间内不使用仪器，应将电源线插头断开电源。 不得随意拆卸和调整仪器的零部件，备件损坏时，请仅使用原装备件进行更换。 设备发生故障时，应及时切断电源，并在第一时间联系我司进行维修指导或返厂检修。
1
一、概述 2XZ 系列真空泵是用来对密封容器抽除气体的基本设备。磨损，旋片弹簧断裂
进行维修，调换零件
油路阻塞，泵腔内无泵油润滑干磨
检查进油系统，油脏应换新油
运行故障 泵腔内有异物杂质，化学物质及溶液吸入 拆开泵清洗，附加真空泵过滤器
接线错误，缺相或地线有误
检查、纠正
油箱垫，放油塞密封不严
连铸机安全技术条件说明书
GB ×××××—××××
目次
前言..................................................................................................................................................................... IV 引言....................................................................................................................................................................... V 1 范围................................................................................................................................................................... 1 2 规范性引用文件...............................................................................................................................................1 3 术语和定义.............................................................................................................
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
433
俄罗斯KamaStal 钢厂使用使用干式机械真空泵的VD 和
VOD 真空脱气装置
V . A. Ivanaevskiy (Kama Stahl) H. Koblenzer (Danieli Centro Met)
通过安装其公称60吨的干式机械真空泵系统，Kamstal 钢厂进行现代化改造和扩建。
这套系统可以大大增加生产高质量钢种数量。
产品范围包括了，石油，运输，采矿，核能所需要的钢种，合金钢（VD），超低合金钢（VD-OB），不锈钢（VOD）。
这套真空装置热试车于2009年11
月进行。
图1 总图布置和真空脱气站的主要设备
由于狭窄的设备布置空间和真空罐在车上，只能把真空脱气站布置在辅助跨（图1）。
罐在车上保证了真空脱气工位和浇注位的联系。
这种布置使真空脱气设备与连铸跨现有的钢包的干扰降低到最小。
只有钢包在吊出和吊入真空罐时，真空罐才占用连铸跨的空间。
主要设备组成：
434
罐车上的真空罐（罐直径5.2米）
罐盖上针孔摄像机，氧枪，真空料斗。
上料系统，10个料仓。
四线喂线机。
排气系统有旋风除尘，主切断阀，气体冷却器，布袋除尘。
氮气破空。
4台在滑道上机械真空泵， 有热交换器和滑阀（抽气能力是0.7毫巴90kg/h）.
1 干式机械真空泵
安装了有4台在平行滑道上干式机械真空泵，可以针对不同工艺进行抽真空处理。
Edwards 公司配合达
涅利公司参与了真空泵系统的安装，调试。
图2 平行布置的机械真空泵组
a) 热交换器 b) 高级真空泵 c) 高级压缩泵 d) 干式主螺旋泵
图3 机械真空泵
在这个公称容量范围，KamaStal 公司是第一个安装多级干式机械真空泵使用VOD 生产不锈钢的钢厂。
平行滑道的数量是由钢水的公称容量和工艺情况确定的。
产品大纲包括了，55吨不锈钢，超低碳钢。
这些钢种的生产比标准的VD 工艺需要更高的抽气能力。
这一情况要求安装4台真空泵模块，在0.7Mbar 时的抽气能力为90kg/h。
每个模块由三个泵组成。
高级真空泵（HV），高级压缩泵（SN），干式主螺旋泵（IDX）。
在高级压缩泵（SN），干式主螺旋泵（IDX）之间安装一个换热器，只用于VOD 生产。
机械真空泵安装了传感器，这些传感器监督真空系统工作情况，记录信息和设备维护（图4）。
435
图4 单套装置的设备组成
图5 在VOD 生产中全自动压力调节
图6 在VOD 生产中进口口过程气体的温度 图7 在VD 生产中进口过程气体温度 每个泵的抽气速度通过VFD 系统来进行控制。
这些控制可以保证在不超过最大允许电流的情况下真空系统以最大速度抽真空。
当溢渣发生时，不同的真空系统速度能够通过人机界面控制降低抽真空速度。
达涅利使用PID 控制环，在VOD 生产中和很大的抽气范围内，包括了模块的选择，精确控制真空度。
Kamastal 是全世界第一座使用干式机械真空泵控制炼钢抽真空系统的钢厂。
图5描述了在VOD 过程中，目标真空度和实际真空度的变化过程。
只有按照图中变化趋势才能达到主吹和开始阶段的真空度。
最大的真空度变化是由实际的抽气能力和气体真空度决定的。
最大的吸气能力是由最大的泵速所决定。
而VFD 系统最大的电流决定了泵速。
所以，不可能立即得到非常低的真空度。
抽真空管线：
436
干式机械真空泵要求真空气体非常清洁。
系统可以在一定的烟尘浓度下工作，但是这一浓度低于抽真空过程中的烟尘浓度。
烟气除尘系统可以保证烟尘从气体中被分离出来。
除尘器有自动清洁系统，在每一次抽真空结束后，自动清洁系统启动，来保持布袋除尘器的清洁。
清洁过程是由氮气喷吹完成。
因为布袋要防止VOD 生产过程中因为气体温度过高造成的损坏，在布袋除尘器前安装了一个气体冷却器。
在 KamaStal 钢厂，加装了一个旋风除尘以冷却烟气，减少气体冷却器的烟尘流速。
这也可以降低冷却器的清洁频率。
图6和图7我们可以看到在VD 和VOD 过程中的气体温度。
这两个图说明，附加的冷却器只是对于VOD 过程有用，而VD 过程不会发生温度问题。
2 自动化系统和人机界面系统
新真空脱气设备安装了一级和二级自动化系统，以满足设备能够最快的达到钢种的质量要求。
例如，VOD 过程，所有的数据都要经过二级系统处理（例如，吹氧参数，真空度设定，还原，合金化等等）。
然后传送到人机界面系统，对设备进行操作。
有一个例子（吸气系统图8）。
只要点击任何一个过程的描述，那么人机界面就会打开一个窗口列出更加详细的信息（图9）。
图8 VOD 的HMI 人机界面 图9 VOD 抽气管线和机械真空泵窗口
图10 VD 脱氮 图11 VD 脱氢
图12 VD脱碳
3 使用效果
脱气的冶金效果在设备热试时就已经达到。
图10表明低合金铝镇静钢氮含量和去氮量。
35%的脱氮率甚至更高是可以达到的，在所有的性能考核的炉次，脱氮的保证值也都达到。
图11中，真空处理后铝镇静钢的氢含量和起始氢含量。
对测试钢种质量的高要求使氢含量要求达到1ppm以下。
所有性能考核测试中，目标值都达到了保证值。
图12中，我们可以看到起始碳含量，在脱碳后的碳含量。
脱碳后，钢中碳含量不超过0.02%。
所有性能考核测试中，目标值都达到了保证值。
由于选择好的设备组件，精确的设备安装和维护，从第一炉开始，真空系统的泄漏率低于15kg/h.
4 结论：
从生产的第一炉，使用干式机械真空泵的真空脱气效果非常好。
真空泵系统和自动化系统，以及良好的设备维护使设备运行良好。
和处理相同钢水量的蒸汽喷射泵相比较，干式机械泵的 吸气量更低，同时在处理高质量钢种时，也可以达到相同的冶金效果。
在KamaStal钢铁公司真空脱碳操作中，干式机械真空泵表现出很高控制真空度的能力。
437。
