胶合板模板

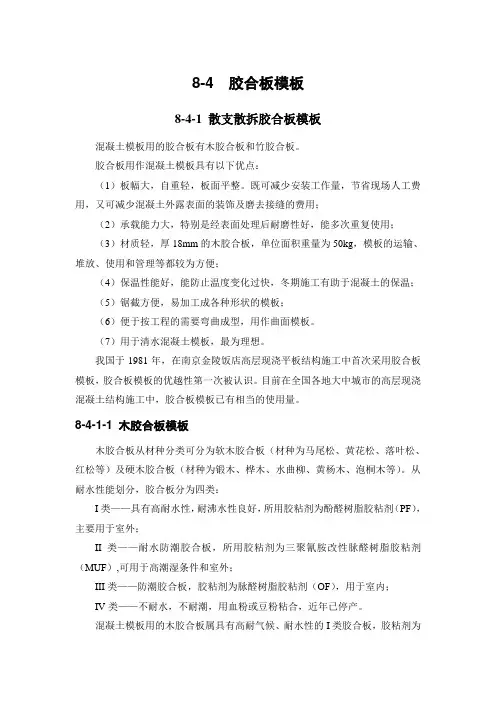

8-4 胶合板模板

8-4-1 散支散拆胶合板模板

混凝土模板用的胶合板有木胶合板和竹胶合板。

胶合板用作混凝土模板具有以下优点：

(1)板幅大，自重轻，板面平整。既可减少安装工作量，节省现场人工费用，又可减少混凝土外露表面的装饰及磨去接缝的费用；

(2)承载能力大，特别是经表面处理后耐磨性好，能多次重复使用；

(3)材质轻，厚18mm6勺木胶合板，单位面积重量为50kg，模板的运输、堆放、使用和管理等都较为方便；

(4)保温性能好，能防止温度变化过快，冬期施工有助于混凝土的保温；

(5)锯截方便，易加工成各种形状的模板；

(6)便于按工程的需要弯曲成型，用作曲面模板。

( 7)用于清水混凝土模板，最为理想。

我国于1981 年，在南京金陵饭店高层现浇平板结构施工中首次采用胶合板

模板，胶合板模板的优越性第一次被认识。目前在全国各地大中城市的高层现浇混凝土结构施工中，胶合板模板已有相当的使用量。

8-4-1-1 木胶合板模板

木胶合板从材种分类可分为软木胶合板(材种为马尾松、黄花松、落叶松、红松等)及硬木胶合板(材种为锻木、桦木、水曲柳、黄杨木、泡桐木等) 。从耐水性能划分，胶合板分为四类：

I类——具有高耐水性，耐沸水性良好，所用胶粘剂为酚醛树脂胶粘剂

( PF)，主要用于室外；

II类——耐水防潮胶合板，所用胶粘剂为三聚氰胺改性脉醛树脂胶粘剂

( MUF) , 可用于高潮湿条件和室外；

III类一一防潮胶合板，胶粘剂为脉醛树脂胶粘剂(OF,用于室内；

IV 类——不耐水，不耐潮，用血粉或豆粉粘合，近年已停产。

混凝土模板用的木胶合板属具有高耐气候、耐水性的I 类胶合板，胶粘剂为酚

醛树脂胶，主要用克隆、阿必东、柳安、桦木、马尾松、云南松、落叶松等树种加工。

1.构造和规格

（1）构造

模板用的木胶合板通常由5、7、9、11层等奇数层单板经热压固化而胶合成

型。相邻层的纹理方向相互垂直，通常最外层表板的纹理方向和胶合板板面的长向平行，因此，整张胶合板的长向为强方向，短向为弱方向，使用时必须加以注

（2）规格

我国模板用木胶合板的规格尺寸，见表8-53。

模板用木胶合板规格尺寸表8-53

2.胶合性能及承载力

（1）胶合性能

模板用胶合板的胶粘剂主要是酚醛树脂。此类胶粘剂胶合强度高，耐水、耐

热、耐腐蚀等性能良好，其突出的是耐沸水性能及耐久性优异。也有采用经化学改性的酚醛树脂胶。

评定胶合性能的指标主要有两项：

胶合强度一一为初期胶合性能，指的是单板经胶合后完全粘牢，有足够的强

度；

胶合耐久性一一为长期胶合性能，指的是经过一定时期，仍保持胶合良好。上述两项指标可通过胶合强度试验、沸水浸渍试验来判定。

《混凝土模板用胶合板》专业标准ZBB70006-88中，对混凝土模板用木胶合板的胶合强度规定，见表8-54。

模板用胶合板的胶合强度指标值表8-54

施工单位在购买混凝土模板用胶合板时，首先要判别是否属于I类胶合板，即判别该批胶合板是否采用了酚醛树脂胶或其他性能相当的胶粘剂。如果受试验

条件限制，不能做胶合强度试验时，可以用沸水煮小块试件快速简单判别。方法是从胶合板上锯截下20mn见方的小块，放在沸水中煮~1h。用酚醛树脂作为胶粘剂的试件煮后不会脱胶，而用脉醛树脂作为胶粘剂的试件煮后会脱胶。

（2）承载力

木胶合板的承载能力与胶合板的厚度、静弯曲强度以及弹性模量有关，表

8-55为我国林业部规定的《混凝土模板用胶合板》（ZBB70006-88标准。

模板用胶合板纵向弯曲强度和弹性模量指标表8-55

由于生产胶合板的树种及产地各异，胶合板的力学性能也不稳定，表8-55中的数值，仅作指导生产厂用，不作使用单位对胶合板的考核指标。《钢框胶合

板模板技术规程》（JGJ 96-95 ）规定了混凝土模板用胶合板的主要技术性能，供参考（表8-56 ）。

胶合板的静曲强度标准值和弹性模量（N/mrf）表8-56

注：1.平行向指平行于胶合板表板的纤维方向；垂直向指垂直于胶合板表板的纤维方向。

2.当立柱或拉杆直接支在胶合板上时，胶合板的剪切强度标准值应大于mrk

施工单位若需要对所购置的胶合板，确定其静弯曲强度和弹性模量，可按下列方法进行测试和计算：

1）从供作测试的板材上任意截取与表板木纤维平行的长度为板材厚度25 倍加50mn和宽度为75mm勺试件6块。试件周边应平直光滑。

2）按图8-231所示的测试装置组装试件。支座距离L为试件厚度的25 倍, 但不小于175mm压头必须与试件长度中心线重合。当压头接触到试件计力盘上

载荷为零时，调整百分表的指针为零

图8-231静弯曲强度及弹性模量测试装置

1-压头；2-试件；3-支座；4-百分表

3） 缓慢均匀加荷。在加荷至试件破坏前至少分段停车 5次，记录5点的压 力及相应挠度，并记录破坏压力。压力值精确至

1N,挠度值精确至。

4） 绘制压力一一挠度曲线。确定曲线斜度，根据则试的压力及挠度值，以 压力P （N 为纵坐标，挠度丫（mm 为横坐标，在坐标纸上记录全部测试点，并 根据比例极限内各点（不得少于 3点）做出斜率线，求出斜率值 P/Y （ N/mm 。

5） 弹性模量E 按下式计算：

式中E ---- 胶合板弹性模量（N/mrf ）;

L -- 支座距离（mm ； b ――试件宽度（mm ； h -- 试件厚度（mm ； P/Y ――试件斜率值（N/mm 。

弹性模量值取6块试件的算术平均值。 6）静弯曲强度。按下式计算:

3PL 2bh 2

式中（7――胶合板静弯曲强度值（N/mrf ）;

P ――试件的破坏压力（N ; L --- 支座距离（mm ； h --- 试件的厚度（mm ； b --- 试件的宽度（mm 。

静弯曲强度值取6块试件的算术平均值。 3. 使用注意事项

（1）必须选用经过板面处理的胶合板

未经板面处理的胶合板用作模板时，因混凝土硬化过程中，胶合板与混凝土 界面

4bh 3

?Y

(8-4)

(8-5)
