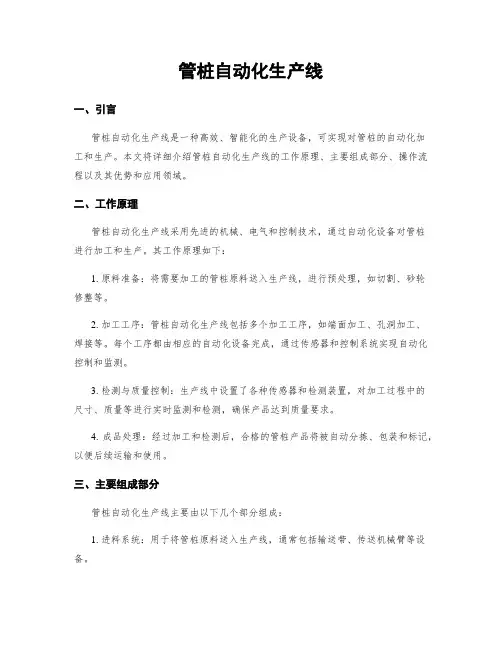

管桩自动化生产线一、引言管桩自动化生产线是一种高效、智能化的生产设备，可实现对管桩的自动化加工和生产。
本文将详细介绍管桩自动化生产线的工作原理、主要组成部分、操作流程以及其优势和应用领域。
二、工作原理管桩自动化生产线采用先进的机械、电气和控制技术，通过自动化设备对管桩进行加工和生产。
其工作原理如下：1. 原料准备：将需要加工的管桩原料送入生产线，进行预处理，如切割、砂轮修整等。
2. 加工工序：管桩自动化生产线包括多个加工工序，如端面加工、孔洞加工、焊接等。
每个工序都由相应的自动化设备完成，通过传感器和控制系统实现自动化控制和监测。
3. 检测与质量控制：生产线中设置了各种传感器和检测装置，对加工过程中的尺寸、质量等进行实时监测和检测，确保产品达到质量要求。
4. 成品处理：经过加工和检测后，合格的管桩产品将被自动分拣、包装和标记，以便后续运输和使用。
三、主要组成部分管桩自动化生产线主要由以下几个部分组成：1. 进料系统：用于将管桩原料送入生产线，通常包括输送带、传送机械臂等设备。
2. 加工设备：包括端面加工机、孔洞加工机、焊接机等，用于对管桩进行各种加工操作。
3. 传感器与控制系统：用于监测和控制加工过程中的各项参数，确保产品质量和生产效率。
4. 检测装置：包括尺寸检测仪、质量检测仪等，用于对加工后的管桩进行检测和质量控制。
5. 分拣与包装系统：将合格的管桩产品进行分拣、包装和标记，以便后续运输和使用。
四、操作流程管桩自动化生产线的操作流程如下：1. 原料准备：将管桩原料送入进料系统，经过预处理后进入生产线。
2. 加工工序：管桩依次经过端面加工机、孔洞加工机和焊接机等设备进行加工操作。
3. 检测与质量控制：加工过程中，传感器和检测装置实时监测和检测管桩的尺寸、质量等参数，确保产品达到质量要求。
4. 成品处理：合格的管桩产品经过分拣与包装系统进行分拣、包装和标记，以便后续运输和使用。
五、优势和应用领域管桩自动化生产线具有以下优势和广泛的应用领域：1. 提高生产效率：自动化设备能够快速、准确地完成加工工序，大大提高了生产效率。
管桩自动化生产线
管桩自动化生产线一、背景介绍管桩是一种常用的建筑材料，广泛应用于基础工程和土木工程中。
传统的管桩生产线存在着生产效率低、劳动强度大等问题。
为了提高生产效率和质量，降低劳动强度，我们计划引入自动化生产线来实现管桩的自动化生产。
二、自动化生产线设计方案1. 生产线布局设计根据生产工艺流程和空间限制，我们设计了一条合理的生产线布局。
生产线主要分为原材料区、加工区、组装区和成品区。
原材料区用于存放所需的钢管、焊接材料等，加工区包括钢管切割、焊接等工序，组装区用于将焊接好的钢管组装成完整的管桩，成品区用于存放成品管桩。
2. 自动化设备选择2.1 原材料处理设备：我们选用先进的钢管切割机，能够实现高效、精确的钢管切割，提高生产效率。
2.2 焊接设备：采用自动焊接机器人，能够实现高质量、高效率的焊接，减少人工操作，提高生产效率和焊接质量。
2.3 组装设备：引入自动组装机器人，能够实现快速、准确的管桩组装，提高生产效率和组装质量。
2.4 检测设备：配备高精度的管桩检测仪器，能够对成品管桩进行全面的检测，确保产品质量。
3. 自动化控制系统引入先进的自动化控制系统，实现整个生产线的自动化控制和监控。
该系统能够实现生产过程的自动调度、设备状态的实时监控、故障报警等功能。
通过该系统，可以提高生产线的稳定性和可靠性，降低故障率，提高生产效率。
4. 人机交互界面设计为了方便操作和监控，我们设计了直观、易用的人机交互界面。
该界面可以显示生产线的运行状态、设备的工作参数、故障信息等。
操作人员可以通过该界面进行设备的启停、参数调整、故障处理等操作，提高生产线的管理和控制效率。
三、预期效果1. 提高生产效率：引入自动化生产线后，能够大幅提高管桩的生产效率，实现批量生产，满足市场需求。
2. 降低劳动强度：自动化生产线能够减少人工操作，降低劳动强度，改善工作环境，提高员工的工作满意度。
3. 提高产品质量：自动化设备能够实现高质量的切割、焊接和组装，保证管桩的质量稳定性和一致性。
管桩自动化生产线

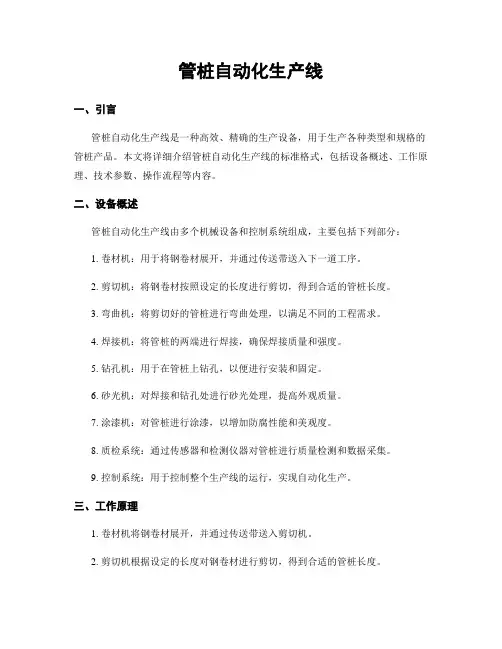

管桩自动化生产线一、引言管桩自动化生产线是一种高效、精确的生产设备，用于生产各种类型和规格的管桩产品。
本文将详细介绍管桩自动化生产线的标准格式，包括设备概述、工作原理、技术参数、操作流程等内容。
二、设备概述管桩自动化生产线由多个机械设备和控制系统组成，主要包括下列部分：1. 卷材机：用于将钢卷材展开，并通过传送带送入下一道工序。
2. 剪切机：将钢卷材按照设定的长度进行剪切，得到合适的管桩长度。
3. 弯曲机：将剪切好的管桩进行弯曲处理，以满足不同的工程需求。
4. 焊接机：将管桩的两端进行焊接，确保焊接质量和强度。
5. 钻孔机：用于在管桩上钻孔，以便进行安装和固定。
6. 砂光机：对焊接和钻孔处进行砂光处理，提高外观质量。
7. 涂漆机：对管桩进行涂漆，以增加防腐性能和美观度。
8. 质检系统：通过传感器和检测仪器对管桩进行质量检测和数据采集。
9. 控制系统：用于控制整个生产线的运行，实现自动化生产。
三、工作原理1. 卷材机将钢卷材展开，并通过传送带送入剪切机。
2. 剪切机根据设定的长度对钢卷材进行剪切，得到合适的管桩长度。
3. 弯曲机将剪切好的管桩进行弯曲处理，以满足不同的工程需求。
4. 焊接机将管桩的两端进行焊接，确保焊接质量和强度。
5. 钻孔机在管桩上钻孔，以便进行安装和固定。
6. 砂光机对焊接和钻孔处进行砂光处理，提高外观质量。
7. 涂漆机对管桩进行涂漆，以增加防腐性能和美观度。
8. 质检系统通过传感器和检测仪器对管桩进行质量检测和数据采集。
9. 控制系统根据生产需求和设定参数，对各个设备进行协调和控制，实现自动化生产。
四、技术参数1. 生产能力：每小时生产管桩数量，可根据需求进行调整。
2. 管桩规格：直径范围、长度范围等，可根据工程需求进行调整。
3. 设备尺寸：整个生产线的占地面积和高度，可根据工厂条件进行设计。
4. 功率要求：各个设备的电源功率需求，可根据设备型号和配置进行确定。
5. 控制系统：采用PLC控制，具备自动化控制和数据采集功能。
管桩自动化生产线
管桩自动化生产线一、引言管桩是一种常用的建筑材料，用于支撑和加固建筑物的地基。
传统的管桩生产方式存在效率低、劳动强度大等问题。
为了提高管桩的生产效率和质量，我们计划建立一条自动化生产线，实现管桩的自动化生产。
二、生产线概述我们的自动化生产线将包括以下几个主要步骤：原材料准备、管桩制造、质量检测和包装。
1. 原材料准备在生产线开始之前，需要准备好所需的原材料。
原材料包括钢管、钢筋、混凝土等。
这些原材料将被送入生产线的不同工作站进行加工和组装。
2. 管桩制造管桩制造是整个生产线的核心环节。
首先，将钢管送入自动切割机，根据需要的长度进行切割。
然后，将切割好的钢管送入弯曲机，按照设计要求进行弯曲。
接下来，将弯曲好的钢管送入自动焊接机进行焊接。
最后，经过修整和清洗后，管桩制造完成。
3. 质量检测为了确保管桩的质量，我们将设置质量检测工作站。
在该工作站，使用非破坏性检测设备对管桩进行检测，包括超声波检测、磁粉检测等。
只有通过质量检测的管桩才能继续下一步的包装工序。
4. 包装通过自动化包装机，将合格的管桩进行包装。
包装方式可以根据客户需求进行定制，常见的包装方式有塑料薄膜包装、木箱包装等。
包装完成后，管桩将被送入成品仓库。
三、自动化设备及控制系统为了实现管桩的自动化生产，我们将引入以下自动化设备和控制系统：1. 自动切割机：用于将钢管按照需要的长度进行切割。
2. 弯曲机：将切割好的钢管按照设计要求进行弯曲。
3. 自动焊接机：将弯曲好的钢管进行焊接。
4. 非破坏性检测设备：用于对管桩进行质量检测，包括超声波检测、磁粉检测等。
5. 自动化包装机：将合格的管桩进行包装。
6. 控制系统：通过PLC（可编程逻辑控制器）和传感器等设备，实现对生产线的自动化控制和监测。
四、预期效果建立管桩自动化生产线后，我们预期能够达到以下效果：1. 提高生产效率：自动化生产线可以大大提高管桩的生产效率，减少人工操作，降低劳动强度。
2. 提高产品质量：通过引入质量检测工作站，可以及时发现并修正生产中的质量问题，提高管桩的质量稳定性。
管桩自动化生产线
管桩自动化生产线管桩自动化生产线是一种高效、智能的生产线，用于生产各种规格的管桩产品。
该生产线采用先进的自动化技术和设备，能够实现从原材料进料到成品出料的全自动化生产过程。
一、生产线概述管桩自动化生产线由以下几个主要部份组成：原材料处理系统、管桩创造系统、质量检测系统、包装系统和控制系统。
1. 原材料处理系统原材料处理系统用于将原材料（如钢板、钢管等）进行切割、翻转、定位等预处理工序。
该系统包括自动切割机、自动翻板机、自动定位机等设备，能够实现高效、精确的原材料处理。
2. 管桩创造系统管桩创造系统是整个生产线的核心部份，用于将经过预处理的原材料加工成成品管桩。
该系统包括自动焊接机、自动成型机、自动校直机等设备，能够实现高速、高质量的管桩创造。
3. 质量检测系统质量检测系统用于对创造好的管桩进行质量检测，确保产品符合相关标准和要求。
该系统包括尺寸测量仪、焊缝检测仪、强度测试仪等设备，能够实时监测和记录管桩的质量数据。
4. 包装系统包装系统用于对通过质量检测的管桩进行包装，以保护产品的完整性和安全性。
该系统包括自动包装机、自动打包机、自动贴标机等设备，能够实现快速、准确的包装作业。
5. 控制系统控制系统是整个生产线的中枢，用于对各个设备和工序进行集中控制和监控。
该系统采用先进的自动化控制技术，能够实现生产线的自动化运行、故障诊断和数据统计分析等功能。
二、生产线特点及优势管桩自动化生产线具有以下特点和优势：1. 高效生产：采用自动化设备和工艺，能够实现高速、连续的生产，大大提高生产效率。
2. 高质量产品：自动化生产线能够保证产品的一致性和精度，确保产品质量达到标准要求。
3. 人性化操作：生产线操作简单、方便，减少人工操作，降低劳动强度，提高工作效率。
4. 节约成本：自动化生产线能够减少人力资源的使用，降低生产成本，提高经济效益。
5. 数据分析与优化：控制系统能够实时监测和记录生产数据，进行数据分析和优化，提高生产线的稳定性和可靠性。
管桩自动化生产线
管桩自动化生产线一、背景介绍管桩是一种用于建筑工程中的重要结构材料，广泛应用于基础设施建设和土木工程中。
传统的管桩生产方式存在劳动强度大、生产效率低下等问题，为了提高生产效率和质量，降低劳动强度，引入自动化生产线成为必然选择。
二、生产线概述1. 生产线组成我们设计的管桩自动化生产线主要包括以下几个部分：a. 原材料供应系统：负责将钢材、混凝土等原材料按需供应到生产线上。
b. 切割与成型系统：通过激光切割机将原材料切割成所需长度，并通过成型机将其成型为管桩的形状。
c. 焊接系统：将切割好并成型的管桩进行焊接，确保焊接强度和质量。
d. 表面处理系统：对焊接好的管桩进行喷砂、喷漆等表面处理，提高其耐腐蚀性和美观度。
e. 检测与质量控制系统：通过探测仪器对管桩进行尺寸、质量等方面的检测，并进行质量控制。
f. 包装与出货系统：将生产好的管桩进行包装，并安排出货。
2. 自动化控制系统我们的管桩自动化生产线采用先进的自动化控制系统，包括PLC（可编程逻辑控制器）、传感器、执行器等设备。
通过编写程序和设置参数，实现对生产线各个部分的自动控制和协调。
三、生产线运行流程1. 原材料供应原材料供应系统根据生产计划，自动将所需的钢材、混凝土等原材料供应到生产线上，并确保供应的准确性和及时性。
2. 切割与成型原材料经过激光切割机进行切割，并通过成型机进行成型。
切割和成型的参数可根据不同规格的管桩进行调整，以满足生产需求。
3. 焊接切割好并成型的管桩进入焊接系统，通过焊接机器人进行自动焊接。
焊接过程中，传感器实时监测焊接质量，确保焊接强度和质量。
4. 表面处理焊接好的管桩经过喷砂、喷漆等表面处理，提高其耐腐蚀性和美观度。
表面处理过程中，自动化控制系统根据设定参数进行操作，确保处理效果的一致性。
5. 检测与质量控制经过表面处理的管桩进入检测与质量控制系统，通过探测仪器对其尺寸、质量等方面进行检测。
检测结果与设定标准进行比对，自动判定合格与否，并记录相关数据。
管桩自动化生产线
管桩自动化生产线标题：管桩自动化生产线引言概述：随着现代工业的发展，自动化生产线在各个领域得到广泛应用。
管桩是建筑工程中常用的结构材料，其生产过程也逐渐实现自动化。
本文将探讨管桩自动化生产线的优势和应用。
一、自动化生产线的优势1.1 提高生产效率：自动化生产线可以实现连续生产，减少人工干预，提高生产效率。
1.2 降低生产成本：自动化生产线可以减少人工成本，降低生产成本。
1.3 提高产品质量：自动化生产线可以减少人为因素对产品质量的影响，提高产品一致性和质量稳定性。
二、管桩自动化生产线的组成2.1 自动送料系统：通过输送带或机械臂等设备，将原材料输送至生产线。
2.2 自动成型系统：采用数控机床或机器人等设备，对原材料进行成型加工。
2.3 自动包装系统：将成品进行包装，并通过输送带或自动叉车等设备进行运输。
三、管桩自动化生产线的应用领域3.1 建筑工程：管桩是建筑工程中常用的结构材料，自动化生产线可以提高管桩的生产效率和质量。
3.2 水利工程：管桩在水利工程中也有广泛应用，自动化生产线可以满足大规模生产需求。
3.3 道路工程：在道路建设中，管桩用于支撑路基和桥梁等结构，自动化生产线可以提高管桩的生产速度和质量。
四、管桩自动化生产线的发展趋势4.1 智能化：未来的管桩自动化生产线将更加智能化，通过人工智能和大数据技术实现生产过程的优化。
4.2 灵活化：自动化生产线将更加灵活，可以根据不同规格和要求进行快速调整和生产。
4.3 环保化：未来的管桩自动化生产线将更加环保，采用清洁能源和循环利用技术，减少对环境的影响。
五、结语管桩自动化生产线的发展将为建筑工程和其他领域提供更高效、更稳定的生产解决方案。
随着技术的不断进步和应用，相信管桩自动化生产线将在未来发挥更加重要的作用。
管桩自动化生产线
管桩自动化生产线引言概述：管桩是一种常用的建造材料，用于支撑建造物或者固定土壤。
传统的管桩生产方式存在着生产效率低、人工操作繁琐等问题。
为了提高生产效率和质量，管桩生产线开始引入自动化技术。
本文将详细介绍管桩自动化生产线的优势和应用。
一、自动化生产线的优势1.1 提高生产效率传统的管桩生产方式需要大量的人工操作，效率低下。
而自动化生产线可以实现全自动化生产，减少人工干预，大大提高生产效率。
自动化生产线能够连续不断地进行生产，节省了人力资源和时间成本。
1.2 提高生产质量自动化生产线能够精确控制生产过程中的各个环节，避免了人工操作中的误差和不稳定因素。
通过精确的控制和监测，自动化生产线可以确保每一个管桩的尺寸、质量和强度符合标准要求，提高了产品的一致性和可靠性。
1.3 减少人工劳动强度传统的管桩生产方式需要工人进行重复的体力劳动，容易导致工人疲劳和受伤。
而自动化生产线可以实现机器代替人工，减少了工人的体力劳动强度，提高了工作环境的安全性和舒适性。
二、自动化生产线的应用2.1 管桩生产自动化生产线可以实现管桩的自动化生产，包括原材料的输送、加工、成型和包装等环节。
通过自动化控制系统，可以实现对管桩生产过程的精确控制和监测，提高生产效率和质量。
2.2 质量检测自动化生产线可以配备质量检测设备，对生产过程中的每一个环节进行在线监测和检测。
通过自动化检测系统，可以实时获取生产数据和质量指标，及时发现问题并进行调整，确保产品的质量符合标准要求。
2.3 数据分析与优化自动化生产线可以将生产数据进行采集和存储，并通过数据分析软件进行分析和优化。
通过对生产数据的分析，可以找出生产过程中的瓶颈和问题，提出改进方案，进一步提高生产效率和质量。
三、自动化生产线的关键技术3.1 机器视觉技术机器视觉技术可以实现对管桩生产过程中的图象信息进行采集和处理。
通过机器视觉系统，可以实现对管桩尺寸、形状和表面缺陷等进行检测和判别，提高生产质量和一致性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管桩自动化生产线设计思路及新生产线介绍
来源：建华管桩集团技术中心曾晓文中国混凝土与水泥制品网[2012/11/9]
建华管桩集团技术中心经理曾晓文
1、引言
预应力混凝土桩行业随着国家基础建设的快速发展而得到迅速的壮大，到2011年底，国内预应力混凝土桩的用量达到3亿多米。
但是预制桩的生产环境如噪音、粉尘、高温、劳动强度大、安全隐患多等诸多问题，一直没有得到根本有效的解决。
与现有预制桩生产工艺相应的设备布置工艺自动化程度低；起重机在作业人员的工作区域内运行，安全隐患大；部分工序的作业方式影响到桩的质量，如先布料后合模造成合缝漏浆、桩身椭圆，两端钩吊式吊桩造成桩身环裂等。
预应力混凝土桩企业普遍面临着招工难、留人难的困难局面。
本文分析了现行预制管桩生产工艺存在的问题，提出了一种全新的预制混凝土管桩生产工艺流程，据此设计出国内第一条自动化程度较高的预应力混凝土管桩生产线，并介绍了该生产线所采用的一些专用技术以及这种生产线在投入运行后尚存的不足。
2、国内预制桩生产工艺流程现状分析
图1 预应力混凝土管桩生产传统流程图
国内的预应力混凝土管桩生产工艺流程，从当初引进到现在已有近二十年的历史，但是管桩的生产工艺流程则没有任何形式的改变。
本人认为没有改变的主要原因有两点：一是国内经济建设的飞速发展，带动了管桩行业的高速发展，管桩用量每年都以二十几个点以上的速度增长；二是国内劳动力资源丰富，劳动力价格低。
这就造成企业不愿投入资金去做技术创新。
工艺流程见图1（预应力混凝土管桩生产传统流程图）。
按照管桩生产工艺流程，国内管桩企业设计的生产线布局模式是将生产车间分成六个工作区，即：混凝土料制作工作区、布料张拉工作区、离心成型工作区、蒸汽养护工作区、装拆模工作区、笼筋制作工作区。
模具在工作区间的流转是通过起重机来完成的。
见图2（预应力混凝土管桩直形线生产工艺布局图）及图3（预应力混凝土管桩回形线生产工艺布局图）
图2 预应力混凝土管桩直形线生产工艺布局图
图3 预应力混凝土管桩回形线生产工艺布局图
现将六个工作区各自的功能特点分析如下：
混凝土料制作工作区的主要功能就是制备混凝土料。
此工作区缺点是粉尘大、噪音大。
布料张拉工作区的主要功能，一是将制作好的混凝土料均匀布入到装好笼筋的底模；二是将上下模进行合模，并把合模螺栓锁紧；三是张拉，即给管桩主筋施加预应力。
此工作区主要缺点：人员多、员工劳动强度大、安全隐患多、粉尘多、噪音大。
离心工作区的主要功能，使混凝土离心成型为管桩。
这个区域的缺点是噪音大、环境卫生差、高速旋转安全隐患多。
蒸汽养护工作区的主要功能，是将制作好的预应力混凝土管桩进行蒸汽养护，使管桩的桩身强度达到规定要求。
此工作区的缺点是环境温度高、安全隐患多。
