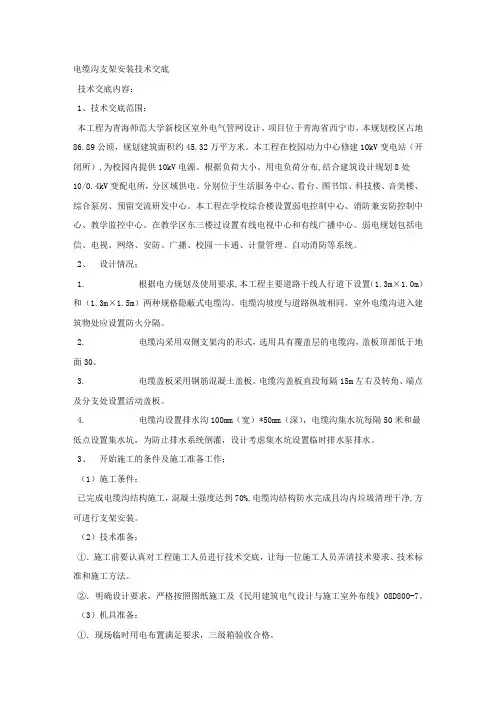

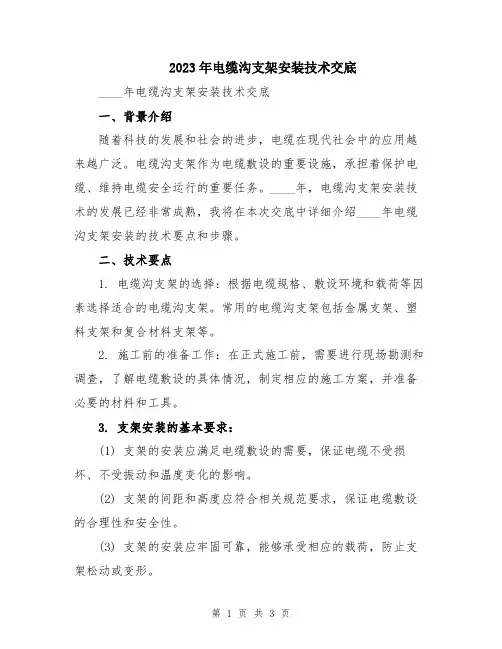

电缆沟支架安装技术交底

图1-1 1.3*1.0的电缆沟支架制作示意图图1-2 1.3*1.5的电缆沟支架制作示意图

图1-3 1.3×1.0电缆沟支架安装尺寸示意

图1-4 1.3×1.5电缆沟支架安装尺寸示意

（2）支架刷漆

将加工制作好的成品支架用灰色防锈漆刷一遍，注重在焊接处刷漆。（暂定用灰色或黄色面漆刷一遍）

（3）弹线定位、支架安装

1.弹线定位参照图图1-3 1.3×1.0电缆沟支架安装尺寸示意和图1-4 1.3×1.5电缆沟

支架安装尺寸示意

2.支架安装

1.膨胀螺栓安装

钻头打孔→砸入金属膨胀螺栓→扳手紧固（4）接地

电缆沟接地两侧采用40*4的通长镀锌扁钢，扁钢于每一处支架可靠焊接，且在综合管沟的十字路口（5号路两处、1号路与2号路交叉口一处、1号路南校门一处、7号路一处、1号路江苏仪建一处）接地处引出接地扁钢与电缆沟接地扁钢可靠焊接，焊口处刷防腐漆，再用灰色防锈漆刷一遍。

（5）电缆沟支架细部做法

1.电缆沟45°转角段支架安装示意

2.电缆沟90°转角段支架安装示意

3.电缆沟分支段支架安装示意

4.电缆沟交叉段支架安装示意

5、质量标准；

（1）金属膨胀螺栓安装
