螺杆式空气压缩机变频改造方案
变频器在英格索兰和螺杆空压机改造中的应用
一、空压机工作原理简述某大型金属制品厂有上海英格索兰公司生产的单级压缩螺杆式空气压缩机（以下简称空压机）4台，因产品转型，用气量减少，经过现场观察和测试，认为存在比较大的节能空间，遂进行节能改造。
该空压机工作原理是由一对相互平行啮合的阴阳转子（或称螺杆）在气缸内转动，使转子齿槽之间的空气不断地产生周期性的容积变化，空气则沿着转子轴线由吸入侧输送至输出侧，实现螺杆式空压机的吸气、压缩和排气的全过程。
空压机的进气口和出气口分别位于壳体的两端，阴转子的槽与阳转子啮被主电机驱动而旋转。
原空压机的主电机功率为75kW两台，90kW两台，星-三角减压起动后全压运行，为典型的空载启动，全速运行。
原系统工况存在如下的几个典型问题：1、主电机时常空载或轻载满速运行，属非经济运行，电能浪费严重。
2、主电机虽然星-角减压起动，但起动时的电流仍然很大，会影响电网的稳定及同供电支线上它用电设备的运行安全。
3、主电机工频运行时，空压机噪音大。
二、变频改造要求根据原工况存在的问题并结合生产工艺要求，空压机变频改造后系统应满足以下要求：1、变频调速改造后应保持储气罐出口压力稳定，压力波动范围不能超过±0.02MPao2、系统应具有变频和工频两套控制回路，以保证变频回路故障时能迅速切换到工频。
3、系统具有开环和闭环两套控制回路，压力闭环PID调节由变频器自身完成。
4、一台变频器能够控制两台空压机组，可用转换开关切换。
5、根据空压机的工况要求，系统应保障电动机具有恒转矩运行特性。
6、现场的改造要满足EMC要求，不能造成自身干扰或干扰其他设备。
7、改造后电机绕组温度和电机的噪音不超过电机允许的范围。
三、变频器的选型根据上述原则，厂家经过多方调研、比较，最后选择麦格米特公司MV300G系列通用型变频器，使该系统能够满足上述工况要求。
1、MV300G为电流矢量型变频器，低频力矩大，过载能力强，在IOHz以上1.5倍的额定负载可工作2min以上。
螺杆式空气压缩机变频改造方案
螺杆式空气压缩机变频改造方案一、概述螺杆式空压机广泛地用于工业生产中，在其控制中采用加载-卸载阀来控制空压机的供气。
由于用气设备的工作周期或是生产工艺的差别，使得用气量发生波动，有时会造成空压机频繁加载、卸载。
空压机卸载后电机仍然工频运转，不仅浪费电能而且增加设备的机械磨损；空压机加载过程是突然加载，也会对设备和电网造成较大的冲击。
因此对空压机进行变频改造具有改善电机的启动和运行方式、减少设备的机械磨损、在一定范围内节约电能等效果。
二、螺杆式空压机的工作原理以单螺杆空压机为例说明空气压缩机工作原理，如图1所示为单螺杆空气压缩机的结构原理图。
螺杆式空气压缩机的工作过程分为吸气、密封及输送、压缩、排气四个过程。
当螺杆在壳体内转动时，螺杆与壳体的齿沟相互啮合，空气由进气口吸入，同时也吸入机油，由于齿沟啮合面转动将吸入的油气密封并向排气口输送；在输送过程中齿沟啮合间隙逐渐变小，油气受到压缩；当齿沟啮合面旋转至壳体排气口时，较高压力的油气混合气体排出机体。
三、压缩气供气系统组成及空压机控制原理⑴、压缩气供气系统组成工厂空气压缩气供气系统一般由空气压缩机、冷干机、过滤器、储气罐、管路、阀门和用气设备组成。
如图2所示为压缩气供气系统组成示意图。
⑵、空气压缩机的控制原理在工厂的空气压缩机控制系统中，普遍采用后端管道上安装的压力继电器来控制空气压缩机的运行。
空压机启动时，加载阀处于不工作态，加载气缸不动作，空压机头进气口关闭，电机空载启动。
当空气压缩机启动运行后，如果后端设备用气量较大，储气罐和后端管路中压缩气压力未达到压力上限值，则控制器动作加载阀，打开进气口，电机负载运行，不断地向后端管路产生压缩气。
如果后端用气设备停止用气，后端管路和储气罐中压缩气压力渐渐升高，当达到压力上限设定值时，压力控制器发出卸载信号，加载阀停止工作，进气口关闭，电机空载运行。
图3为某品牌空气压缩机的系统原理图。
四、螺杆式空气压缩机变频改造⑴、空压机工频运行和变频运行的比较空压机电机功率一般较大，启动方式多采用空载（卸载）星-三角启动，加载和卸载方式都为瞬时。
空压机节能改造方案【多电厂版本】(4)
空压机节能方案 (1)空压机节能改造方案 (5)空压机节能改造方案 (7)空压机节能改造方案 (16)空压机节能改造方案 (21)螺杆空压机变频节能改造原理与应用 (31)空压机节能方案引言空压机在工业生产中有着广泛的应用。
空压机的种类有很多，有活塞式空压机、螺杆式空压机、离心式空压机，但其供气控制方式几乎都是采用加、卸载控制方式。
该供气控制方式虽然原理简单、操作简便，但存在能耗高，进气阀易损坏、供气压力不稳定等诸多问题。
随着社会的发展和进步，高效低耗的技术已愈来愈受到人们的关注。
在空压机供气领域能否应用变频调速技术，节省电能同时改善空压机性能，提高供气品质就成为我们关心的一个话题。
此方案针对三门峡明珠电冶有限公司的空压机进行节能分析：二、空压机工作原理目前空压机上都采用两点式控制（上、下限控制）或启停式控制（小型空气压缩机），也就是当压缩气体气缸内压力达到设定值上限时，空压机通过本身气压或油压关闭进气阀，小型空气压缩机则停机。
当压力下降到设定值下限时，空压机打开进气阀，小型空压机则又启动。
传统的控制方式容易对电网造成冲击，对空压机本身也有一定的损害，当用气量频繁波动时，尤其明显。
正常工作情况下，空气被压缩到储气罐。
空压机各点的检测（包括压缩空气温度、压力，镙杆温度、冷却水压力、温度和油压、油温等等）和整体控制由主控制单板机控制。
当空压机出口压力达到设定值上限时，通过油压分路阀关闭进气口，同时打开内循环管路，作自循环运行。
此时用气单位继续用气。
当压力下降到设定值下限时，油压分路阀关闭循环管路，打开空气进口，空气又由过滤器经压缩到储气罐中。
在静态，原起动方式（Y-△），及加载、卸载时对电网供配电设备及镙杆都会造成极大的冲击。
尤其是能源的严重浪费。
主电机转速下降，轴功率将下降很多。
节能潜力相当大。
)三、加、卸载供气控制方式存在的问题1、耗能分析我们知道，加、载控制方式使得压缩气体的压力在Pmin～Pmax之间来回变化。
螺杆式空气压缩机变频改造方案

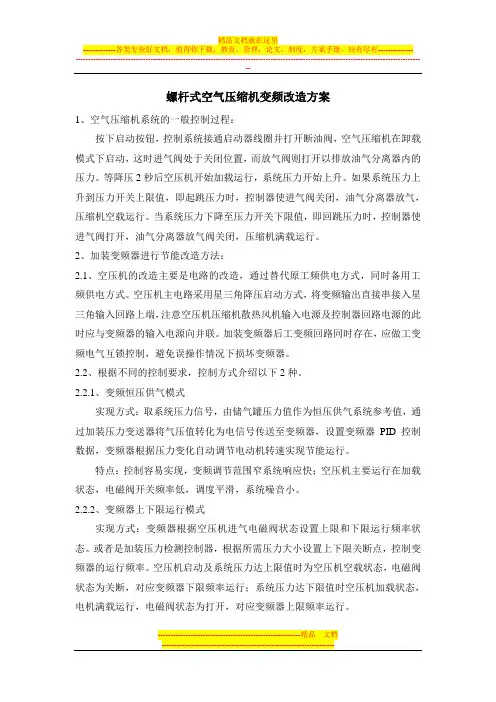

螺杆式空气压缩机变频改造方案1、空气压缩机系统的一般控制过程：按下启动按钮，控制系统接通启动器线圈并打开断油阀，空气压缩机在卸载模式下启动，这时进气阀处于关闭位置，而放气阀则打开以排放油气分离器内的压力。
等降压2秒后空压机开始加载运行，系统压力开始上升。
如果系统压力上升到压力开关上限值，即起跳压力时，控制器使进气阀关闭，油气分离器放气，压缩机空载运行。
当系统压力下降至压力开关下限值，即回跳压力时，控制器使进气阀打开，油气分离器放气阀关闭，压缩机满载运行。
2、加装变频器进行节能改造方法：2.1、空压机的改造主要是电路的改造，通过替代原工频供电方式，同时备用工频供电方式。
空压机主电路采用星三角降压启动方式，将变频输出直接串接入星三角输入回路上端，注意空压机压缩机散热风机输入电源及控制器回路电源的此时应与变频器的输入电源向并联。
加装变频器后工变频回路同时存在，应做工变频电气互锁控制，避免误操作情况下损坏变频器。
2.2、根据不同的控制要求，控制方式介绍以下2种。
2.2.1、变频恒压供气模式实现方式：取系统压力信号，由储气罐压力值作为恒压供气系统参考值，通过加装压力变送器将气压值转化为电信号传送至变频器，设置变频器PID控制数据，变频器根据压力变化自动调节电动机转速实现节能运行。
特点：控制容易实现，变频调节范围窄系统响应快；空压机主要运行在加载状态，电磁阀开关频率低，调度平滑，系统噪音小。
2.2.2、变频器上下限运行模式实现方式：变频器根据空压机进气电磁阀状态设置上限和下限运行频率状态。
或者是加装压力检测控制器，根据所需压力大小设置上下限关断点，控制变频器的运行频率。
空压机启动及系统压力达上限值时为空压机空载状态，电磁阀状态为关断，对应变频器下限频率运行；系统压力达下限值时空压机加载状态，电机满载运行，电磁阀状态为打开，对应变频器上限频率运行。
特点：实为段速调节，调节范围宽，系统响应慢。
且加载前期电机处于低速重载状态，电流偏大，影响实际调节范围，电磁阀开关频率高，系统噪音大。
