小型便携洛氏硬度计
便携式硬度计标准
便携式硬度计标准一、范围本标准规定了便携式硬度计的分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于各种材料的硬度测试，包括金属、非金属及复合材料。
二、规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 230.1-2018 金属材料洛氏硬度试验第1部分：试验方法三、术语和定义1. 便携式硬度计：一种用于测量材料硬度的便携式设备，通常采用压入法或划痕法原理进行测量。
2. 压入法：通过测量材料在一定压力下的变形程度来测定其硬度的方法。
3. 划痕法：通过在材料表面划痕并测量划痕的深度来测定其硬度的方法。
四、符号和缩略语1. HV：维氏硬度，单位为公斤力/mm²。
2. HR：洛氏硬度，单位为HR。
3. HRC：洛氏硬度C标尺，单位为HR。
4. HRB：洛氏硬度B标尺，单位为HR。
5. HRA：洛氏硬度A标尺，单位为HR。
6. HRT：维氏硬度试验的负荷，单位为公斤力。
7. S：压痕平均直径，单位为mm。
8. d：压痕直径，单位为mm。
9. P：负荷，单位为N。
10. D：材料硬度，单位为N/mm²。
五、硬度计的分类便携式硬度计主要分为压入法和划痕法两大类，其中压入法又分为布氏硬度计、洛氏硬度计和维氏硬度计等。
根据测量原理和用途的不同，各种硬度计又有不同的特点和适用范围。
六、硬度计的技术要求1. 外观：便携式硬度计应结构紧凑、美观大方，各部件连接牢固，表面无裂纹、划痕等缺陷。
2. 测量范围：便携式硬度计的测量范围应满足不同材料的硬度测试需求，一般应覆盖常用的硬度范围。
3. 分辨率：便携式硬度计的分辨率应满足测试精度要求，一般应不大于0.5HR或0.01mm。
4. 重复性：便携式硬度计的重复性应满足国家相关标准要求，一般应不大于1HR或0.02mm。
洛氏硬度计HR-150DT
洛氏硬度计HR-150DT洛氏硬度计（Rockwell hardness tester）是一种测量材料硬度的仪器，常用于金属材料、塑料和橡胶等材料的硬度测试。
其中，洛氏硬度计HR-150DT是一款全自动控制的硬度计，以下将对其进行详细介绍。
仪器特点洛氏硬度计HR-150DT采用了数字式硬度感应器，可以在很短的时间内完成测试，并在液晶显示屏上显示测试结果，操作简单、准确、可靠。
此外，HR-150DT 还具有以下特点：•测试范围广：适用于测试不同类别的金属材料，如钢铁、铜、铝、铸铁等。
•自动控制：通过自动控制模块，可以无需人工干预，快速完成测试并记录数据。
•高精度：由于采用数字式硬度感应器，测试结果的精度可以达到0.1HR。
•多种规格：HR-150DT有多种规格可供选择，以适应不同材料的测试需求。
使用方法使用HR-150DT进行测试的步骤如下：1.将待测试的材料平整地放置在测量台上，并将压头压在材料上，使其产生初次载荷。
2.松开压头，此时读数表指针会回到起点位置。
3.按下自动加荷按钮，洛氏硬度计就会自动给材料施加规定的载荷，并记录材料的减少量。
4.在载荷作用下，读数表指针会转动一定角度，这时停止加荷。
5.读数表指针记录的角度，就是材料的洛氏硬度值，这时将其读取并记录即可。
需要注意的是，进行测试时应尽可能保持环境稳定，避免外界干扰，以保证测试结果的精准度。
维护保养洛氏硬度计HR-150DT是一种精密仪器，在使用过程中需要注意以下事项：1.仪器应放置在干燥、通风、无腐蚀性气体的场所。
2.在使用过程中，应避免把仪器撞击或摔落。
3.仪器应定期进行检修和校准，保证测试结果的准确性。
4.在使用过程中，应遵循使用说明，按照正确的流程进行测试。
在遵循以上规定的情况下，HR-150DT的使用寿命可以得到有效延长。
结语洛氏硬度计HR-150DT是一种准确、简单、实用的硬度测试设备，适用于多种材料的测试，广泛应用于制造业、材料科学研究等领域。
便携式洛氏硬度计操作规程
便携式洛氏硬度计操作规程
1.试验前的准备工作
(1) 确定使用了合适的压头和砧座; (2)更换压头和砧座时保证
罗文螺纹旋紧; (3 )小心安装压头；（4）测量较小试样时应接长杆，接长杆也应旋紧。
2.试验程序
1）检查力指示表的指针位置在红色“0”位，如果不在红点，
应旋转表盘圈使其指在红点位置。
2）将试样放在仪器开口内，使其试验面与压头轴线垂直，旋转手轮使压头抵到试样表面。
3）慢慢转动手轮，使表针指向10kg。
4）转动鼓轮，使鼓轮上的针规靠在有机玻璃放大镜的上边缘，使鼓轮上的洛氏硬度标尺的满刻度线与放大镜的读数线对齐。
5）转动手轮，使表针的总试验力100kg位置。
保持4s±2s。
6）反向旋转手轮，使指针回到初试验压力10kg,透过放大镜沿垂直方向读取鼓轮上的刻度值。
7）试验完毕，取下放大镜，将仪器放入仪器箱。
3.注意事项
1）除正常测试外，不允许压头与砧座、接长杆及试样发生触碰，试样支撑面及砧座工作面不得有压痕。
2）测试时保证试验力方向与试样的试验面垂直，保证试样与硬
度计之间不发生移动。
3）施加初试验力和主试验力时，指针不得超过规定。
4）施加试验力时应严格防止过载。
5）仪器不得跌落、溅水，溅水后应立即擦拭。
6）定期在丝杠与手轮的接触面注入少量机油。
7）定期用标准硬块检查硬度计精度,决不允许在支撑面试验。
洛氏、布氏、维氏、肖氏硬度计的适用范围
洛氏、布氏、维氏、肖氏硬度计的适用范围几种常用洛氏硬度计的适用范围：总述：洛氏硬度计适用于测定黑色金属、有色金属、非金属材料的洛氏硬度，如：合金钢、不锈钢等，广泛应用于淬火、调质等热处理材料的洛氏硬度测量。
适用范围：1、手动洛氏硬度计。
如：HR-150A，这种是我国最早用于检测硬度的硬度计，硬度值为表盘读数。
被测工件厚度小于2毫米的板材均不适合用这种硬度计。
试验力有三种，从小到大，共有三种硬度：HRA、HRB、HRC（洛氏硬度中HRA、HRB、HRC的区别），其中淬火钢材、模具钢常用HRC。
2、电动洛氏硬度计。
实现了试验过程自动化，无人为误差。
也是表盘读数的。
3、数显洛氏硬度计。
除了试验过程中自动化，自动显示数值，无人为读数产生的误差，精度更高。
其为数字显示，读数方便。
4、电动表面洛氏硬度计。
当金属硬度层比较薄时，如用一般洛氏硬度计就会将硬度层打穿，而测不到其表面硬度层的真正硬度，这时要用洛氏表面硬度计。
由于表面层较薄，人工手动打就不易控制，一般都为电动，且为数显，所以是数显表面洛氏硬度计。
用于经过渗碳或渗氮的钢材、电镀层为主，以及用于想知道金属如钢材、合金钢、硬质合金表面的硬度。
5、数显表面洛氏硬度计。
能测一般的洛氏硬度，又能测表面洛氏硬度。
根据压头匹配和标尺选择，可测参数为HRA、B、C、D、E、F、G、H和K。
CPU数据处理。
机子除配有打印机外，还有RS-232计算机接口。
洛氏(HRC）适用于表征高硬度材料，如热处理硬度等。
洛式硬度直接在表盘上显示，操作方便，快捷直观，适用于大量生产中。
.HRC适用范围HRC 20－－67，相当于HB225－－650 若硬度高于此范围则用洛式硬度A标尺HRA。
若硬度低于此范围则用洛式硬度B标尺HRB洛式硬度是以压痕塑性变形深度来确定硬度值指标。
以0.002毫米作为一个硬度单位。
洛式硬度压痕很小，测量值有局部性，须测数点求平均值，适用成品和薄片，归于无损检测一类。

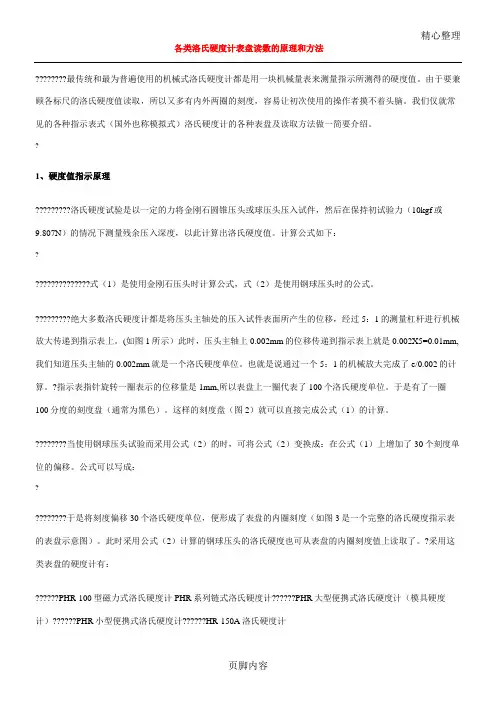

各类洛氏硬度计表盘读数的原理和方法
2、洛氏硬度值的读取
?????????采用金刚石压头的标尺（HRC、HRA、HRD）从表外圈的刻度值读取，采用钢球压头的其他标尺从内圈刻度值（多数为红字）读取。（如图4）
?
3、表面洛氏硬度指示表
?????????表面洛氏硬度试验除了与洛氏硬度在试验力等试验条件上有所不同外，在硬度值的计算上也进行了简化或改进。表面洛氏硬度的计算公式为：
?
??????????表面洛氏以压头的残余压入深度0.001mm为一个洛氏硬度单位，而且将使用金刚石圆锥压头的HRxN标尺和使用钢球压头的HRxT标尺的计算公式进行了统一。按此公式设计的表面洛氏硬度计的指示表表盘上就只有一个刻度值了。当然，在指示表处的一个洛氏单位的位移相当于压头主轴处的0.001mm的位移量。老式的表面洛氏硬度计的表面也有采用一圈200个洛氏单位刻度的，但读数麻烦令人费解，所以现在已经不使用了。表面洛氏的读取方法普通洛氏表外圈刻度的读取完全相同。采用这类表盘的硬度计有：
?
1、硬度值指示原理
?????????洛氏硬度试验是以一定的力将金刚石圆锥压头或球压头压入试件，然后在保持初试验力（10kgf或9.807N）的情况下测量残余压入深度，以此计算出洛氏硬度值。计算公式如下：
?
??????????????式（1）是使用金刚石压头时计算公式，式（2）是使用钢球压头时的公式。
?
????????在读取使用钢球压头的标尺时应从表内圈刻度值读取（如图5）。有时还需要注意小表盘上指针的位置，因为刻度上0~30与100~130部分发生了重叠。读取重叠部分刻度值时，还要依靠小指针的位置来加以区分。?如图6所示：
洛氏硬度计
工作原理
图1洛氏硬度试验原理图在规定条件下，将压头（金刚石圆锥、钢球或硬质合金球）分2个步骤压入试样表面。 卸除主试验力后，在初试验力下测量压痕残余深度h。以压痕残余深度h代表硬度的高低。洛氏硬度试验原理如图 1所示。
1—在初始试验力F0下的压入深度；2—在总试验力F0+F1下的压入深度；3—去除主试验力F1后的弹性回复深 度；4—残余压入深度h；5—试样表面；6—测量基准面；7—压头位置
数显洛氏硬度计还具有洛氏标尺的选择/塑料洛氏标尺的选择（可选配功能)/各硬度之间的硬度换算等功能。
数显洛氏硬度计适用于黑色金属、有色金属和非金属材料的硬度测定。
操作应用
洛氏硬度试验采用了3种压头，6种试验力，根据金属材料材质、硬度范围及尺寸的不同，共有15个标尺可供 选择，可以测试从很软到很硬几乎全部常见的金属材料，应用范围十分广阔。洛氏硬度计在工业生产中得到了广 泛应用，成为检验产品质量，确定合理加工工艺的主要手段。可测试各种黑色和有色金属，测试淬火钢、回火钢、 退火钢、表面硬化钢、各种厚度的板材、硬质合金材料、粉末冶金材料、热喷涂层的硬度。
电动型
电动洛氏硬度计产品介绍：电动洛氏硬度计是用于专门测试金属材料洛氏硬度的半自动洛氏硬度计。试验力 施加、保荷、卸荷自动完成，操作简便。
淬火钢，调质、退火钢，冷硬铸件，可锻铸件，铝合金，铜，轴承钢等。 u洛氏标尺：HRA, HRB, HRC, HRD, HRE, HRF,HRG,HRH,HRK u初试验力：10Kg (98.07N) u主试验力：60Kg (588N), 100Kg (980N), 150Kg (1471N) u操作方式：电动 u硬度显示：表盘式 u保菏时间：2 ~ 60S u试件最大高度：170mm u仪器尺寸：520X240X700MM (长X宽X高，LXWXH)
硬质合金的硬度怎样检测【技巧】
说起硬质合金，在工矿企业工作过的人很容易联想到各种工具钢，这的确是最为常见的硬质合金。
硬质合金广泛地用于制作各种刀具材料，如车刀、铣刀、刨刀、钻头、镗刀等，在工业生产中可用于切削铸铁、有色金属、塑料、化纤、石墨、玻璃、石材及普通钢材，也可以用来切削耐热钢、不锈钢、高锰钢、工具钢等不易加工的硬质材料。
硬质合金的定义是指由不易熔化的粘结金属及金属的硬质化合物经过冶金工艺制成的一种合金材料。
它具有硬度高、耐磨、耐热、耐腐蚀等特点，强度和韧性都比较好，尤其是它的高硬度和耐磨性，完全可以在500℃的高温下保持不变，甚至在1000℃时仍能保持很高的硬度。
现在的新型硬质合金刀具，其切削速度已经超过以往碳素钢的数百倍，被誉为“工业牙齿”，可制造各种切削工具、刀具、钻具和耐磨零部件，广泛应用于军工、航天航空、机械加工、冶金、石油钻井、矿山工具、电子通讯、建筑等各领域。
随着全球经济一体化的发展，各产业对硬质合金的市场需求不断增加，伴随而来是大家对硬质合金的检测需求也越来越多，下面简单介绍一下硬质合金检测的相关情况和检测方法：硬质合金的硬度检测现在一般都采用洛氏硬度计来进行，它可以简单方便地测试出HRA 硬度值。
这种硬度计分为便携式洛氏硬度计和台式洛氏硬度计两种，用户可根据不同条件选择使用。
洛氏硬度计的来历是这样的，1914年由美国人洛克威尔（S.P.RocKwell和H.M.RocKwell）提出了检测原理和方法，以后在1919年和1921年两次对硬度计的设计进行了改进，奠定了现代洛氏硬度计的基础。
到了1930年威尔逊（C.H Wilson）又进行了更新设计，使洛氏硬度检测方法和设备更趋完善，一直沿用至今。
现在我国已生产用数码管显示并自动打印的洛氏硬度计。
洛氏硬度检测方法的特点是操作简单，测量迅速，并可从百分表或光学投影屏或显示屏上直接读数。
我们通过硬度试验，可以准确掌握硬质合金材料在不同的化学成分、组织结构及热处理工艺条件下机械性能的差异，以便在硬质合金性能的检验、监督热处理工艺的正确性及新材料的研究上实现有效的控制。
硬度计种类及应用领域
硬度计种类及应用领域硬度计是一种用于测量材料硬度的仪器，通过在一定条件下对材料施加压力或冲击来评估材料的硬度。
硬度计的种类繁多，根据原理和测量方法可以分为多种类型。
下面将介绍几种常见的硬度计及其应用领域。
1. 布氏硬度计（Brinell Hardness Tester）：布氏硬度计是最早的一种硬度计，适用于测量金属和非金属材料的硬度。
它通过在试样上施加一定压力后，在试件表面形成一个凹坑，并测量该凹坑的直径，从而计算出材料的硬度。
布氏硬度计被广泛应用于金属工业、航空航天、汽车制造等领域。
2. 温莎硬度计（Vickers Hardness Tester）：温莎硬度计是一种常用的显微硬度计，适用于测量各种硬度的材料，包括金属、陶瓷、玻璃、塑料等。
它通过在试样表面施加一定压力后，在试件表面形成一个类似于菱形的凹坑，通过测量凹坑两对对角线的长度来计算材料的硬度。
温莎硬度计被广泛应用于材料研究、制造业、科研机构等领域。
3. 洛氏硬度计（Rockwell Hardness Tester）：洛氏硬度计是一种常用的便携式硬度计，适用于测量金属材料的硬度。
它通过在试样表面施加不同深度的压力，在试件表面形成一个小凹痕，并测量压入深度来计算材料的硬度。
洛氏硬度计具有操作简便、快速测量等优点，被广泛应用于金属材料的检测和评估领域。
4. 勃氏硬度计（Brinell Hardness Tester）：勃氏硬度计是一种高精度的硬度计，适用于测量金属材料的硬度。
它通过在试样上施加一定压力后，在试件表面形成一个微小的凹坑，并测量凹坑的直径来计算材料的硬度。
勃氏硬度计在高精度的硬度测量领域具有很大的应用潜力。
5. 雷氏硬度计（Leeb Hardness Tester）：雷氏硬度计是一种便携式硬度计，适用于测量金属材料的硬度。
它通过在试样表面发射一个小质量的压电冲击体，由冲击后的反弹速度来计算材料的硬度。
雷氏硬度计具有非破坏性、快速测量、适用于各种工作环境等优点，被广泛应用于建筑、钢铁、船舶等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、仪器选型 工件(开口)
型号 尺寸(mm) ( 宽×深 装尺寸
( mm×mm×mm )
主机
支承座
说明
L-00210-1 25×25 L-00210-2 50×50 L-00210-3 100×50 L-00210-4 100×100
0.8 1.5(铝) 2.8 1.8 330×255×150 232×215×148 仪器型号中第一个数 字表示开口宽度(英
小型便携洛氏硬度计
产品名称：L-00210 小型便携式洛氏硬度计
产地：中国 订货号：L-00210 简介： L-00210 便携式洛氏硬度计测试范围包括：很软的铝、铅、锡，
中等硬度的铝合金、铜、铜合金、低碳钢、不锈钢及很硬的合金钢、 渗碳钢、硬质合金等，涵盖了几乎全部常见金属。
同时可提供便携式布、洛氏硬度计
一、应用说明 · 配用不同砧座，可测试各种异型零件。 · 为了保证精度，条件许可时应尽量使用支承座。
二、主要技术参数 初试验力 总试验力 压头
10kg 60kg、100kg、150kg
120°金刚石圆锥
加力方式 测试项目 分辨率
精度 使用范围
三、标准配置 支承座 120°金刚石压头 1.588mm 硬质合金球压头 3 块洛氏硬度块 平砧座 V 型砧座 接长杆 仪器箱
Φ1.588mm 硬质合金球 螺杆加力
洛氏硬度 HRC、HRB、HRA 等 15 个标尺 0.5HRC
符合标准 GB/T230、IS06508、ASTM E18 包括钢铁、铜、铝、镍、钛、铅、锡、 渗碳钢、硬质合金等
四、可选附件 120°金刚石压头 硬质合金球压头（1.588mm、3.175mm) 钢球压头（6.35mm、12.7mm) 洛氏硬度块（HRA、HRB、HRC 高、HRC 中、HRC 低) 点砧座 细长点砧座（用于小支承面的工件) 测球砧座 凹柱面砧座 凸柱面砧座（用于管材、弯曲板材) 备用放大镜
· 便携式洛氏硬度计是硬度计制造领域的一项技术进步。 仪器依据洛氏硬度试验的基本原理设计，在保 持测试精度的条件下，实现了传统硬度计的小型化，轻便化，最小重量 0.8 公斤。 · 便携式洛氏硬度计测试范围包括：很软的铝、铅、锡，中等硬度的铝合金、铜、铜合金、低碳钢、不锈 钢及很硬的合金钢、渗碳钢、硬质合金等，涵盖了几乎全部常见金属。 · 该洛氏硬度计压痕小，可作为无损检测直接测试工件。 · 该洛氏硬度计操作简便，使用灵活。可以象千分尺一样使用。各种中小尺寸的金属零件以及过长、过重、 不便移动的板、带、棒、管等大型工件只要能放到仪器开口中都可以测试，应用范围十分广阔。仪器适于 对成批加工的成品或半成品工件做逐件检测，可用于生产现场、销售现场和材料仓库。 · 该洛氏硬度计可以直接测试管材内外表面的硬度。 · 洛氏硬度值可通过查表换算成维氏(HV)、布氏(HB)硬度值或抗拉 强度(σ b)值。 · 经中国计量院检测，误差小于 1.5HRC。
1.2 1.5(铝) 3.7 1.8 390×280×160 232×215×148 寸)，第二个数字表示 开口深度(英寸)，只有
1.5 4.5(铁) 5.2 4.9 510×375×177 232×215×148 一个数字时，同欧谱表
2.5 4.5(铁) 6.1 4.9 510×375×177 232×215×148 开口宽度与开口深度。
