冷热水管区分安装
PPR冷热水管区别及安装步骤
德国高勒家装管道·来自德国的管路系统专家 PPR冷热水管区别及安装步骤PPR管专业叫法又可以说是PPR冷热水管，一般在我们实际采购和使用当中对冷水管和热水管还是有一定的区别的。
下面湖北PPR管件简单介绍下PPR冷水管和热水管的区别。
PR管的冷水管上有蓝色线，冷水管主要是应用在环境主干道上，或者说相对来说不需要热水的地方，环境温度比较好，冷水管相对而言各种规格的壁厚没热水管的厚。
冷热水管还是有一定区别的。
PPR热水管上有红色线表示，热水管可以作为冷热水兼用，壁厚上同规格较厚，比如同样20口径，热水管就是从20X2.8mm开始，现在随着工程要求的不断提高，在实际工程中基本上都选用PPR热水管来作为房屋给水管的主管道。
ppr冷热水管的区别主要在耐受压力的方面；冷水管的耐受压力是1.25或1.6兆帕，热水管的耐受压力是2.0或2.5兆帕。
以上就是PPR冷热管件的区别。
PPR管件使用广泛，已成为当今装修的首要选择，但是很多人可能并不了解PPR水管的安装方法，接下来湖北PPR管件在这里再介绍一下：德国高勒家装管道·来自德国的管路系统专家1. 应保持电熔管件与管材的熔合部位不受潮。
2. 管材和管件连接表面必须保持干燥、清洁、无油。
3. 切割管材必须使端面垂直于管轴线。
管材切割一般使用管子剪或管道切割机，必要时可使用锋利的钢锯，但切割管材断面应除去毛边和毛刺。
4. 热熔工具接通电源，达到工作温度绿色指示灯亮后方能开始操作。
5. 加热时，无旋转地把管端导入加热套内，插入到所标志的深度，同时，无旋转地把管件推到加热头上，达到规定标志处。
加热时间应按熔接工具使用说明书中执行。
6. 达到加热时间后，立即把管材与管件从加热模具上同时取下，迅速无旋转地直线均匀插入到所标记深度，使接头处形成均匀凸缘。
7. 规定的时间内，刚熔接好的接头还可校正，但不得旋转。

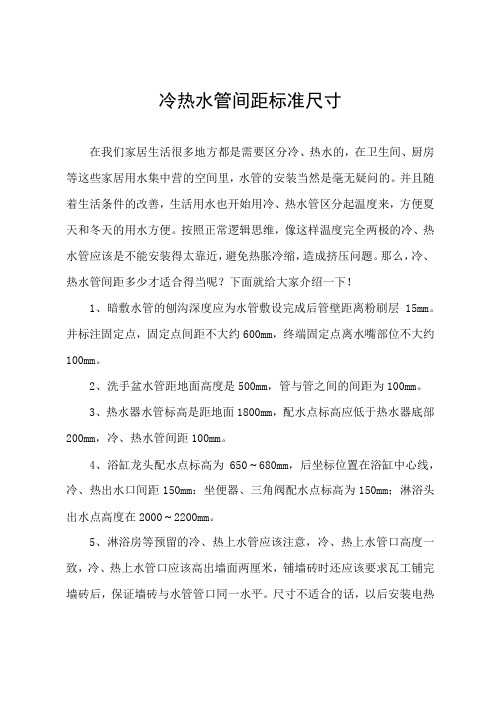

冷热水管间距标准尺寸
冷热水管间距标准尺寸在我们家居生活很多地方都是需要区分冷、热水的，在卫生间、厨房等这些家居用水集中营的空间里，水管的安装当然是毫无疑问的。
并且随着生活条件的改善，生活用水也开始用冷、热水管区分起温度来，方便夏天和冬天的用水方便。
按照正常逻辑思维，像这样温度完全两极的冷、热水管应该是不能安装得太靠近，避免热胀冷缩，造成挤压问题。
那么，冷、热水管间距多少才适合得当呢？下面就给大家介绍一下！1、暗敷水管的刨沟深度应为水管敷设完成后管壁距离粉刷层15mm。
并标注固定点，固定点间距不大约600mm，终端固定点离水嘴部位不大约100mm。
2、洗手盆水管距地面高度是500mm，管与管之间的间距为100mm。
3、热水器水管标高是距地面1800mm，配水点标高应低于热水器底部200mm，冷、热水管间距100mm。
4、浴缸龙头配水点标高为650～680mm，后坐标位置在浴缸中心线，冷、热出水口间距150mm：坐便器、三角阀配水点标高为150mm；淋浴头出水点高度在2000～2200mm。
5、淋浴房等预留的冷、热上水管应该注意，冷、热上水管口高度一致，冷、热上水管口应该高出墙面两厘米，铺墙砖时还应该要求瓦工铺完墙砖后，保证墙砖与水管管口同一水平。
尺寸不适合的话，以后安装电热水器、分水龙头等，很可能需要另外购买管箍，内丝等连接件才能完成安装，冷、热上水管口垂直墙面，以后贴墙砖也应该注意别让瓦工弄歪了，保证间距150mm。
6、厨房水槽、台盆配水点标高为550mm，冷、热出水口间距200mm：有橱柜的部分出水点应突出墙面粉刷层40mm，其余出水点应与完成面平齐或低5mm以内。
7、洗衣机龙头标高1100mm。
8、热水器，冷、热出水口间距180mm。
9、拖把池龙头标高为700～750mm。
我们的生活离不开水，水电改造是保证水正常使用的基础。
在水电改造中水管的选购尤其要注意，现在基本家里都有冷、热水管，不管哪种对水管材质的要求都相当高，买了质量好的水管，接下来的就很少出现漏水隐患。

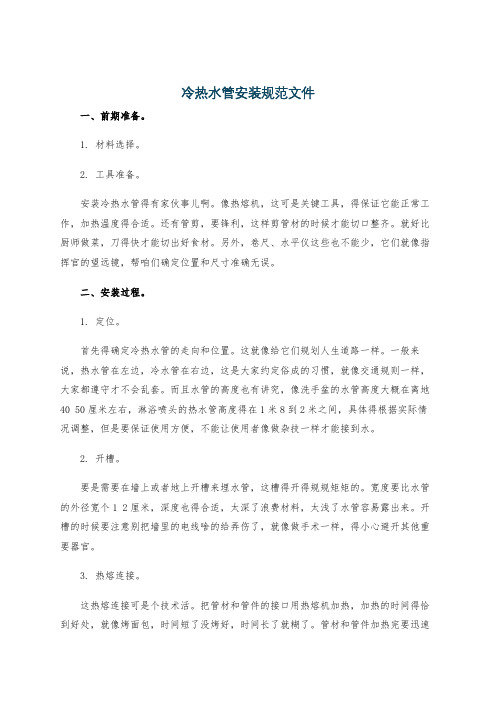

冷热水管安装规范文件
冷热水管安装规范文件一、前期准备。
1. 材料选择。
2. 工具准备。
安装冷热水管得有家伙事儿啊。
像热熔机，这可是关键工具，得保证它能正常工作，加热温度得合适。
还有管剪，要锋利，这样剪管材的时候才能切口整齐。
就好比厨师做菜，刀得快才能切出好食材。
另外，卷尺、水平仪这些也不能少，它们就像指挥官的望远镜，帮咱们确定位置和尺寸准确无误。
二、安装过程。
1. 定位。
首先得确定冷热水管的走向和位置。
这就像给它们规划人生道路一样。
一般来说，热水管在左边，冷水管在右边，这是大家约定俗成的习惯，就像交通规则一样，大家都遵守才不会乱套。
而且水管的高度也有讲究，像洗手盆的水管高度大概在离地40 50厘米左右，淋浴喷头的热水管高度得在1米8到2米之间，具体得根据实际情况调整，但是要保证使用方便，不能让使用者像做杂技一样才能接到水。
2. 开槽。
要是需要在墙上或者地上开槽来埋水管，这槽得开得规规矩矩的。
宽度要比水管的外径宽个1 2厘米，深度也得合适，太深了浪费材料，太浅了水管容易露出来。
开槽的时候要注意别把墙里的电线啥的给弄伤了，就像做手术一样，得小心避开其他重要器官。
3. 热熔连接。
这热熔连接可是个技术活。
把管材和管件的接口用热熔机加热，加热的时间得恰到好处，就像烤面包，时间短了没烤好，时间长了就糊了。
管材和管件加热完要迅速地对接，并且要保持一定的时间，保证它们完美融合在一起。
对接的时候要用力均匀，不能歪了，不然就像歪脖子树一样，既不美观还容易漏水。
4. 固定。
水管接好之后得把它固定住。
可以用管卡来固定，管卡的间距不能太大，一般在60 80厘米左右。
就像给调皮的孩子系安全带一样，把水管紧紧地固定在墙上或者地上，这样它就不会乱跑了。
5. 打压测试。
水管安装完了可不能直接就用，得进行打压测试。
这就像是给水管来一场考试，看看它到底行不行。
打压的压力一般是工作压力的1.5倍，但不能小于0.6兆帕。
测试时间至少要30分钟，在这期间压力降不能超过0.05兆帕。
PPR冷热水管安装图解
P P R冷热水管安装图解公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
PPR冷热水管安装图解
热熔连接技术要求
注：若操作环境温度小于5℃，加热时间应在延长二分之一，管件和材连接时，必须避免直对通风口方向
注意事项
1、管材和管件应存放在通风良好的库房或简易棚内，不得露天存放，防止阳光直射，注意防火安全，距离热源不得小于1米。
2、管材应水平堆放子平整的地上，避免弯曲，堆置高度不得超过，管件应逐层堆码，不宜叠得过高。
3、搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击、与尖锐物品碰触和抛、摔、滚、拖。
4、不得用硬物敲打管材与管件，尤其在较低温度时。
必须与管材轴向垂直方向切割管材，并保持切开干净平整。
5、热熔连接应严格按照规定的熔接深度进行连接。
6、热熔连接应严格按照规定的熔接时间进行。
7、热熔连接时，管材与管件最大偏离角度不得超过5度
8、管材弯曲时，弯曲半径不得小于管材直径的八倍，严禁用明火加热弯曲。
9、金属螺纹在设计时采用锥形螺纹，连接时可使用麻或塑料袋密封，不可拧得过紧。
10、两根管道交叉重叠时，必须使用绕曲管。
11、PP-R管道不得作为拉攀、吊架等使用。
12、直埋暗管封蔽后，应在墙面或地面标明管道的位置和走向，严禁在管道上冲击或钉金属等尖锐物体。
PPR冷热水管道安装施工工艺
ppr冷热水管道安装施工工艺技术交底记录工程名称山东省综治委铁路护路联防办公室培训中心南客房加建改造工程PPR冷热水管道安装交底部位工序名称 PPR冷热水管道安装PPR冷热水管道安装1材料要求1。
1 PPR水管及管件的规格应符合设计压力要求，管壁薄厚均匀，内外光滑整洁，不得有划伤、气泡、裂纹、脱皮和明显的痕纹、凹陷，色泽应基本一致.管材及管件均应有出厂合格证。
1.4 阀门的规格型号应符合设计要求，热水系统阀门符合温度要求.阀体铸件规矩,表面光洁,无裂纹、开关灵活，关闭严密，密封完好无渗漏，手轮完整无损坏，有出厂合格证。
2（主要机具2.1 机械：断管器、热熔器、台钻、电锤、手电钻、电焊机、试压泵等。
2.2 工具:套丝板、管钳、手锯、手锤、活扳手、凿子、大锤等.2。
3 其它：水平尺、线坠、钢卷尺、小线、压力表等.3(作业条件3.1 施工图纸及其它技术文件齐全,且已进行图纸交底，满足施工要求。
3.2 施工方案、施工技术，材料机具供应等能保证正常施工.3.3 施工人员经过技术培训。
3.4 预留孔洞经复核无误。
4 操作工艺：工艺流程安装准备材料进货检验预制加工支架制安干管安装支管安装管道冲洗管道试压4。
1 PP—R管材的搬运:4.1.1 搬运管材和管件时,应小心轻放，避免油污,严禁剧烈撞击与尖锐物品碰触和抛、摔滚、拖.4。
1。
2 管材和管件应存放在通风良好的库房或简易棚内涵得露天存放，防止阳光直射，注意防火安全，距离热源不得小于1米。
4。
1.3 管材应水平堆放在平整的地上，应避免弯曲管材,堆置高度不得超过1.5米，管件应逐层码堆，不宜叠得过高.4。
2 管道敷设安装：4。
2。
1 埋地管道回填时,管周回填土不得有尖硬物与管避直接触。
应先用细砂或颗料径不大于12？的土壤回填至管顶上侧300?处，径夯实后方可回填原土。
室内埋地管道的埋置深度小于300?。
4。
2。
2 管道在穿基础墙时，应设置金属套管,套管与基础墙预留孔上方的净空高度，若设计无规定时不应小于100？4。
冷热水管安装规范
冷热水管安装规范冷热水管安装规范是指在建筑物中安装冷热水管道时需要遵守的一系列规定和标准，以确保水管的安全、可靠和节能。
以下是关于冷热水管安装规范的一些要点：1. 水管材料选择：在一般的住宅和商业建筑中，常用的水管材料有铜管、PVC管和PE管等。
在选择水管材料时，应根据工程的具体需求和环境条件来决定。
铜管具有耐腐蚀、耐高温和冷热循环性能好的特点，适用于高档住宅和公共建筑；PVC管具有重量轻、价格低廉、耐腐蚀、绝缘性能好等特点，适用于一般住宅和商业建筑；PE管具有耐腐蚀、耐高温和易安装的特点，适用于地下管道。
2. 水管布局：在冷热水管的布局上，应根据建筑物的结构和用水需求来决定。
一般来说，冷水管和热水管应分别设置，并且尽量保持与排水管道的交叉角度大于90度，以减少管道压力和噪音。
3. 水管固定：水管的固定是保证水管安装质量的关键，应遵循以下原则：a. 在水管的进出口、转弯处和支管处要设置固定架或支架，以保证水管的固定和稳定。
b. 水管与墙壁或地面的间隙应填充密封材料，以防止水管振动引起的噪音和漏水。
c. 管道起点和终点应设置膨胀节，以吸收温度变化引起的膨胀和收缩。
d. 冷热水管道的交叉点或穿过楼板的地方应设置穿线孔或穿切口，以避免水管受力过大和破裂。
4. 水管连接：水管的连接方式有焊接、螺纹连接和夹式连接等。
在选择连接方式时，应根据水管材料、管道直径和工程需求来决定。
焊接连接方式适用于铜管、不锈钢管等；螺纹连接方式适用于铁管、镀锌管等；夹式连接方式适用于PVC管、PE管等。
5. 绝热保温：为了减少冷热水在输送过程中的能量损失，应在冷热水管道上进行绝热保温处理。
一般采用聚氨酯泡沫保温材料进行保温，同时也需要注意保温材料的密封性和防潮性能。
6. 安全防护：冷热水管道的安装过程中应注意安全防护，确保施工人员和使用者的安全。
需要戴好安全帽、手套和鞋套等防护装备，并遵循相关的安全操作规程。
综上所述，冷热水管安装规范涉及到水管材料的选择、水管布局、水管固定、水管连接、绝热保温和安全防护等方面，其目的是为了确保水管系统的安全、可靠和节能。
水管左热右冷标准
水管左热右冷标准随着人们生活水平的提高，对生活品质的要求也越来越高。
在日常生活中，水管左热右冷的标准已经成为了人们选择家居产品的重要指标之一。
那么，什么是水管左热右冷标准？它的作用是什么？本文将从这些方面来探讨水管左热右冷标准。
一、什么是水管左热右冷标准？水管左热右冷标准是指在水龙头中热水和冷水的管道布置方式。
一般来说，热水管道安装在龙头的左侧，冷水管道安装在右侧。
这种布置方式不仅符合人们对于水温的习惯，也便于使用。
因为人们用水时，通常会先打开冷水龙头，再调节温度，如果热水管道安装在右侧，需要经过冷水管道，这样会增加冷水管道的温度，影响水温的调节，而热水管道安装在左侧就避免了这个问题。
二、水管左热右冷标准的作用1.保证水温稳定水管左热右冷标准的安装可以保证水温的稳定。
因为热水管道和冷水管道分开布置，避免了热水管道经过冷水管道的情况，从而保证了水温的稳定性。
2.方便使用水管左热右冷标准的布置方式符合人们的使用习惯，方便使用。
因为人们用水时，通常会先打开冷水龙头，再调节温度，如果热水管道安装在右侧，需要经过冷水管道，这样会增加冷水管道的温度，影响水温的调节，而热水管道安装在左侧就避免了这个问题。
3.美观大方水管左热右冷标准的安装可以使水龙头更美观大方。
因为热水管道和冷水管道分开布置，不会出现交叉的情况，这样可以避免管道交错的情形，从而使整个水龙头更加美观大方。
三、水管左热右冷标准的实施在实施水管左热右冷标准时，需要注意以下几点：1.确定热水管道和冷水管道的位置在实施水管左热右冷标准时，需要确定热水管道和冷水管道的位置。
一般来说，热水管道应该安装在龙头的左侧，冷水管道应该安装在右侧。
2.选择合适的材料在实施水管左热右冷标准时，需要选择合适的材料。
一般来说，热水管道和冷水管道应该采用不同的材料，以避免互相影响。
3.注意管道的大小在实施水管左热右冷标准时，需要注意管道的大小。
一般来说，热水管道的大小应该比冷水管道的大小要大，这样可以保证热水的供应量。
冷热水管道安装规范
冷热水管道安装规范一、管道安装进场时间应在土建结构施工结束后，根据管道安装部位、敷设方法及土建配合情况确定。
二、非直埋敷设和明敷管道安装应按下列程序进行：1、根据施工图规定位置进行配管和管线定位；2、按设计要求确定管道系统滑动支承、固定支承位置，并进行管道支架安装，支架铆固点必须牢固可靠；3、根据管道材质、材性按设计要求的连接方式，分段连成系统，经检查无误后再移入支架；4、在支架上进行分组管段连接；三、直埋敷设管道安装应符合下列规定：1、嵌墙敷设管道应应水平或垂直敷设；楼地面地坪垫层内直埋地坪垫层内直埋敷设的管道，当穿越厅堂、走道、卧室时宜沿墙敷设。
2、嵌墙敷设管道应配合土建预留或开凿管槽，管槽高度不应小于dn+30mm，深度不应小于dn+20mm，楼地面垫层内直埋敷设的管道顶面与垫层顶面的的距离不得小于10mm。
管槽应整齐通顺，槽内壁应平整，不得有尖锐棱角。
管槽应随管道折角转弯，其砖外半径不应小于6dn。
3、管道应按，配水点间距及标高进行布置，槽内管道及转弯位置应用管卡固定，但不得强行扭曲管道。
4、管道经水压试验、复核标高和冷热水间距检验合格后，应采用M10水泥砂浆将配水点和转弯段浇注牢固；与配水件连接的带内螺纹的终端管件端面应与建筑饰面相平。
5、管槽应采用M10水泥砂浆填补。
宜分二次进行，第一次填补高度不应低于管中心，待初硬后，进行第二次填补，补至饰面相平。
填补时砂浆应密实饱满，且不得使管道产生位移。
6、管道直埋设在楼地面垫层内时，应按设计图位置进行布管。
现场施工有更改时，应由图示更改进记录。
四、管道穿越楼板、屋面和混凝土墙板时，管道与穿越处预留间隙或套管与预留洞间隙嵌填符合下列规定1、楼板内的管段应设保护层，间隙应采用C20细石混凝土分二次嵌实填平，第一次宜填至厚度2/3，待初硬后进行第二次嵌填，并应填至与结构层面相平。
2、管道穿越楼板应结合楼面垫层施工埋设护套管，护套管底部应在垫层内，上口高出地坪不应小于120mm，周围应采用水泥砂浆筑阻水圈等防渗水措施。
冷热水管安装规范文件
冷热水管安装规范文件一、准备工作。
1. 材料选择。
冷热水管可不能随便选。
水管得是质量靠谱的，就像找对象得找靠谱的人一样。
一般来说，PP R管就很不错，抗压性强，还不容易漏水。
管件也要配套，就像鞋子得配双合适的袜子，不然肯定出问题。
管材的壁厚得达标哦。
太薄的话，就像纸糊的一样，一加压就爆了。
冷水管和热水管也要区分开，热水管的壁厚通常要比冷水管厚一点，这是因为热水温度高，压力也大些。
2. 工具准备。
安装水管得有工具，没工具就像战士上战场没带枪。
你得准备好热熔机，这可是连接PP R管的神器。
还有管剪，它能把管子剪得整整齐齐的，要是用锯子锯，那管口肯定参差不齐，像狗啃的一样。
再有就是水平尺啦，保证水管安装得横平竖直，不然歪歪扭扭的，不仅难看，水流也不畅。
二、安装过程。
1. 定位。
在墙上或者地上先确定好水管的走向。
这就好比盖房子先画个蓝图一样重要。
冷水管和热水管要分开一定的距离，一般是15 20厘米，就像两个人并排走路，得保持点距离，不然容易“撞车”。
水管的高度也要合适。
比如说水龙头的位置，得考虑到使用方便，不能太高也不能太低。
就像篮球架的高度得适合大多数人投篮一样。
2. 管道连接。
用热熔机连接管子和管件的时候可得小心了。
先把热熔机预热好，就像把锅烧热准备炒菜一样。
然后把管子和管件的接口处均匀地加热，加热时间要合适，太长了管子就化得太多，太短了又粘不牢。
加热完了迅速把它们插在一起，插的时候要插到底，不能留个小尾巴在外面，不然就像拉链没拉好，容易漏水。
在转弯的地方要用弯头管件，不能硬掰管子让它转弯，那管子肯定受不了，就像强迫一个人做他做不到的动作，肯定得出乱子。
3. 安装顺序。
一般是先安装主管，再安装支管。
主管就像大树的树干，支管就像树枝。
先把树干搭好，树枝才能稳稳地长在上面。
从水源处开始，一步一步向用水点延伸，这样才能保证水顺利地流到每个需要的地方。
三、验收。
1. 打压测试。
水管安装好后，必须进行打压测试，这是检验水管安装是否合格的关键步骤。
冷热水管安装规范
确定安装位置和走向
确定水管走向，尽量保持平 直
确定冷热水管的位置，避免 交叉和冲突
预留足够空间，方便维修和 更换
遵循安全规范，确保不漏水、 不漏电
冷热水管安装技术
02
要求
安装顺序
准备工具和材料 测量并确定冷热水管的位置 安装冷热水管支架和卡子 连接冷热水管与水龙头或热水器
管卡固定
安装位置：选择合适的管卡固定位置，确保管道稳定 固定方式：采用合适的固定方式，如螺丝固定或焊接 间距要求：根据管道规格和载荷要求，确定管卡间距 承重限制：了解管卡的承重限制，避免超载使用
步骤：逐步增加 水压，观察水管 是否出现渗漏或 破裂
注意事项：确保 水压不超过水管 承受范围，避免 损坏水管
调试水流
检测水流是否顺 畅
调整水压至合适 范围
检查水温是否符 合要求
调试完毕后进行 密封处理
记录和验收
安装完成后，应 记录所有的安装 细节和检查结果。
对冷热水管进行 压力测试，确保 无泄漏。
YOUR LOGO
20XX.XX.XX
冷热水管安装规范
风,a click to unlimited possibilities
汇报人：风
目 录
01 冷 热 水 管 安 装 前 的 准 备
02 冷 热 水 管 安 装 技 术 要 求
03 冷 热 水 管 安 装 注 意 事 项
04 冷 热 水 管 安 装 后 的 检 测 与 调 试
调试水流，确保 冷热水的正常供 应。
验收合格后，签 署验收报告并存 档。
冷热水管安装常见
05
问题及解决方案
管材破裂
原因：管材质量不过关，使用过程中出现老化、龟裂等现象 解决方案：选用优质管材，定期检查更换，确保管材质量 预防措施：加强管材质量控制，避免使用劣质管材 处理方法：及时修补或更换破裂的管材，确保水路畅通无阻
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内冷热水管道安装中如何选择PP-R 管来源：中国工业管件网 时间：2006-3-7 16:16:16 阅读：53次目前， PP-R 管以其优良的抗腐蚀、耐高温等性能在室内冷热水管市场上占有一席之地,我公司也正在生产和销售。
据了解销售得还很好。
这个问题是销售工作中会经常遇到的，那怎样选择和使用它呢？ 一、PP-R 管的应用范围：PP-R 管适用于新建、改建、扩建的民用建筑工程中长期工作水温≤70℃,最高水温≤80℃，系统工作压力≤0.6MPa ，dn≤110mm 的室内冷热水管道安装。
工业建筑工程可参考使用。
注意：该管材不得使用于室内消防管道和不使用水作介质的系统。
二、管材选择：(一)选取原则：应根据管路系统的工作压dn-en2en 力、输送的水温以及工程安全余量(即安全系数)等因素来选择管材尺寸的管系列S 。
PP-R 管材尺寸有S5、S4、S3.2、S2.5、S2五个系列。
(二)选择方法1、用于热水系统时，根据长期设计温度不同分为两个应用级别，详见下表：应根据系统适合的应用级别，和所需管材的设计压力TD 确定管材尺寸的管系列S ，详见下表：2、用于冷水系统时，应根据所需管材的公称压力PN 确定管材尺寸的管系列S ，详见下表：上表是指在20℃、50年寿命的条件下的情况。
当在40℃、50年寿命的条件下，管材的设计压力PD≈0.7PN。
3、考虑在施工和使用过程中，管道会产生一定的附加应力和摩损等不利情况。
因此推荐系统的工作压力PS=0.6×0.8P。
4、综合上述因素，系统工作压力0.6MPa 的室内冷热水管道可按下表选用管系列S 。
5、例如：A 、客户选择PP-R 管作为冷水管(20℃)，这个比较简单，和PUV-U 给水管一样，根据系统压力进行选择就可以了，系统的工作压力PS=0.6×0.8PD(PD=PN)如公称压力1.0MPa 的管材只能用于0.6×0.8MPa 的管道中。
如温度较高，系统压力不变，比如需要40℃，1.0Mpa 的管材，如再保证50年的寿命就要乘以一个系数。
即系统的工作压力PS=0.6×0.8PD；管材的公称压力PN 就为1.6Mpa 或1.25Mpa 根据上表可知选择管系列S5或S 4的管材。
B 、客户需要热水管，就要考虑它的长期输送水温和系统的工作压力两个方面。
比如，长期输送水温为70℃，系统的工作压力为0.6Mpa ，根据上面的公式和列表，我们会知道，选择管系列S2或S 2.5的管材。
大口径PVC-U 管道应用的技术经济分析来源：中国工业管件网 时间：2006-3-31 8:58:41 阅读：67次一、引言以传统管材（球墨铸铁管、混凝土管道）为计算准则，在传统管材最优实用流速下，以相同输水能力为基准，结合同规格PVC-U 管材进行分析比较。
原始数据：管线流量取Q 总=50000 m 3/d =0.5787 m 3/s ；管材选择：球墨铸铁管材DN800（K9级）；混凝土管DN800PVC-U管材Φ800×19.6mm管线长度：L =19000m参考依据：《室外给水设计规范》中华人民共和国国家标准《埋地硬聚氯乙烯给水管道工程技术规程》中国工程建设标准化协会标准二、管道的技术可行性分析1、流速计算：式中 di:管材内径（m）u：管内水的平均流速（m/s）Q：管材输水量（m3/s）球墨铸铁管DN800（K9级）流速=1.15 m/s混凝土管DN800 流速=1.15 m/sPVC-U管材流速Φ800×19.6mm（0.63Mpa）管材=1.27米/秒结果表明,三种管材流速均在经济流速范围之内,是可行的。
2、水力计算：球墨铸铁管水力计算球墨铸铁管内流速＜1.2 m/s时，单位水头损失可由下式计算。
式中: ：每米管道的水头损失(米)：管材内径（m）：管内水的流速（m/s）代入得水力坡降系数=0.0029m 钢筋混凝土管水力计算流速系数C可按下式计算式中: ：每米管道的水头损失(米)；：管材内径（m）；R：水力半径满流取d/4；：管内水的流速（m/s）；C：流速系数。
代入得单位水头损失=0.00222m PVC-U管材水力计算塑料管的沿程损失可计算如下：水力摩阻系数λ由下式计算先确定管内流体的雷诺数Re=966216式中 Re：管内流体的雷诺数di:管材内径（m）u：管内水的流速（m/s）υ：水在20℃下的粘度=1×10-6（m2/s）故Φ800×19.6mm管材λ=0.011沿程水头损失由下式计算：=0.0012米水柱结果表明，PVC-U管材由于内壁相当光滑，单位长度水头损失小于同口径铸铁管材或混凝土管，可有效降低水泵的扬程，节约运行成本。
3、水锤压力计算：对停泵水锤压力增值可由以下公式计算：其中压力波回流速度式中：水锤压力（m）：流速变化，取平均流速a：压力波回流的速度（m/s）：水的重力密度取10×103N/m3K：水的体积模量取2200×106 N/m2Ep：管材的弹性模量，PVC-U管材取3000×106 N/m2，球墨铸铁管材取160000×106 N/m2，混凝土管取206000×106 N/m2d i：管材内径e n：管材壁厚压力波回流速度计算：球墨铸铁管材=889.8m/s则水锤压力增值=104.4米水柱钢筋混凝土管=1374m/s则水锤压力增值=161米水柱PVC-U管材Φ800×19.6mm：=267m/s水锤压力增值=35米水柱计算结果表明：因为PVC-U管材较球墨铸铁管材、钢筋混凝土管材具有更低的弹性模量，水锤压力的增值明显降低，可有效防止水锤压力波动对管材本身造成的危害，提高管道运行的安全性能。
4、PVC-U管材最大埋深计算管道在外压荷载作用下的竖向变形计算公式：式中 D L：变形滞后系数，取1.2Kb：管底弧型土基的基床系数，当土基支撑角≥90°时,一般采用0.1E P：管材弹性系数，取3KN/mm2I P：管壁单位长度惯性矩e3/12（e为管材壁厚）Ed：回填土综合变形模量，取3×10-3KN/mm2D：管材外径mmr0：PVC管计算半径 (D-e)/2 mmW：作用在管顶的最大土载荷KN/mγ：土的容重取18×10-9KN/mm3H：管顶最大埋深mmF：作用在管顶的最大动载荷，当埋深大于3米时不考虑动载荷塑料管材在外压载荷作用下的竖向变形量不宜大于管直径的5%，当计算管材的最大埋深时，取F=0，计算Φ800×19.6mmPVC-U管材的最大埋深：=5m以上计算均为保守计算，如考虑柔性管“管-土共同作用”，实际最大埋深可大于理论计算埋深。
不难看出，PVC-U管材具有良好的抗外压性能。
二、经济性能比较1、工程造价比较元/米注：上述主材价格为编者收集，根据市场动态应做适当调整。
工程选用PVC-U管材Φ800mm 19000米工程费用：986.12×19000米 =18736280元工程选用球墨铸铁管工程费用: 1097.9×19000米 = 20844710元工程选用钢筋混凝土管工程费用:561.55×19000米 = 10669450元2、常年运行费用（能耗）比较管网常年运行费用是通过泵站电能消耗来维持的，泵送压力输水部分管线为19公里， PVC-U管材取代球墨铸铁管材及钢筋混凝土管常年运行耗电量的节约按照下式计算：式中 E：年运行耗电量（KWh）Q：日供水量（m3/d）H：水泵工作全扬程差（m）H=（Δh球-Δh塑）×LKd：供水日变化系数取1.2η：机泵效率取70%PVC-U管材与球墨铸铁管相比PVC-U Φ800×19.6mm管材年节电量= 193 万KWhPVC-U管材与钢筋混凝土管相比PVC-U Φ800×19.6mm管材年节电量= 115.4 万KWh由此，合理使用PVC-U管材替代球墨铸铁管材及钢筋混凝土管材，日常运行费用仅用电量一项每年即可大幅降低。
3、常年运行费用差额折现在目前各种管材的服务寿命无权威资料明确说明的情况下，取管道全寿命期均为n=30年（据报道德国发现二战时所铺设pvc-u管材，经检测管材各项标准均在DIN标准之上，寿命已超过其50年的设计寿命），折现率取i=7%（公益性，如商用则为12%），残值为零，管道按当年投资当年运行计算。
则：△E’=△E×[1+1/(1+i)+1/(1+i)2+1/(1+i)3+…1/(1+i)29]PVC-U管材与球墨铸铁管相比PVC-UΦ800×19.6mm管材年节电量193 万KWh则△E’=192×[1+1/(1+7%)+1/(1+7%)2+1/(1+7%)3+…1/(1+7%)29]=192×12.409=2382.3万KWhPVC-U管材与钢筋混凝土管相比PVC-UΦ800×19.6mm管材年节电量90.5 万KWh则△E’=115.4×[1+1/(1+7%)+1/(1+7%)2+1/(1+7%)3+…1/(1+7%)29]=1432万KWh结果表明，当保证50000吨/天的输水状况下,球墨铸铁管及钢砼管在全寿命期间比塑料管多支出的运行费用(电耗)折现值如下:球墨铸铁管与PVC-UΦ800×19.6mm管材相比多支出2382.3万KWh钢砼管与PVC-UΦ800×19.6mm管材相比多支出1432万KWha)三种管道成本净现值比较三种管材的常年运行费用差额折现值与主材工程费用存在下列关系：△ F-△E’工程费用球墨铸铁管较PVC-U管材多支出210.843万元：△ F-△E’=210.843+2382.3万KWh*0.57元/KWh=1565.754万元工程费用钢筋混凝土管较PVC-U管材多支出-806.683万元△ F-△E’=-806.683+1432万KWh*0.57元/KWh=9.557万元注：工业用电取0.57元/KWh如考虑到钢筋混凝土管道实际寿命小于30年（酸碱盐地区更短），仅为塑料管材寿命的一半，则铺设一条塑料管道相当于两条水泥管道。
△F-△E’=-806.683万元+1066.945万元+1432万KWh*0.57元/KWh=1076.5万元这表明：1、塑料管道在全寿命期工程总造价中将年运行费用折现为工程建设时的值能大大降低成本。
2、由于塑性管水力坡降较小，相对与其它传统管材而言在出厂水压相同时，在管网相同的地点上用户水压会高于传统管材，可以保证更多用户对水压的要求。
3、常年运行费用（即水力坡降、能耗）、管径相同时的输水能力，塑料管输水能力较传统管道高。
