新型LED三防灯结构设计(BMD)
新型LED三防灯结构设计
（厦门博美达照明有限公司 福建 厦门361000 ）
摘 要
随着照明业的不断发展，照明灯具的性能特点也在日渐多元化；LED三防灯不但从防水、防尘、防腐等方面提出了更高要求，而且在安装便利、结构美观和光角度能调整等方面也须逐渐能满足使用要求。根据三防灯的实际工作环境，对灯具的防护结构采用可靠性更强的一体化内腔式塑料壳体结构,并进行特殊的表面喷涂和密封处理,可在高温潮湿和各种腐蚀性恶劣环境下使用，可靠满足防水防尘防腐等防护要求。较好的罩壳一体化形成内腔式的设计，包括罩壳、内支架、边盖、防水橡胶套、安装支架、LED 灯条 。 罩壳即为一个管状壳体，内支架的外形与罩壳的内腔形状相配且插置在罩壳的内腔，LED 灯条沿内支架的长度方向固定安装在内支架上，边盖封堵在罩壳的端口上，在边盖与罩壳的端口之间设有防水橡胶套，安装支架下部与边盖连接。这样，由于罩壳为一个管状构件，在其两个敞开端口上分别封堵边盖和防水橡胶套，使其内腔成为一个完全封闭的空间，防水性能好。而且，在罩壳两端的边盖上皆安装安装支架，可方便的调整灯具的照射角度，安装、使用皆十分方便。 关键词：LED；三防灯；结构防护；封密空腔；调整角度；管状构件
Abstract： With the continuous development of the lighting industry, the performance characteristics of lightings are also increasingly diversified. LED Tri-proof light not only put a higher demand from waterproof, dustproof, corrosion, etc., but also in the ease of installation, structural beauty and light angle can be adjusted, it is also to be increasingly meet the requirements. According to the actual work environment of tri-proof light, using the improved reliability integrated cavity plastic shell for the luminaire protection structure and special surface coating and sealing, which can help using in the hot, humid and corrosive environment, satisfying requirements of waterproof, dustproof and anti-corrosion protection. Better housing integration with formed intracavity design includes housing, stent, side cover, waterproof rubber sets, mounting brackets and LED light bar. Housing is a tubular shell, the cavity shape ties in the shape of inner stent, which interposes in the housing cavity. The LED light strip fixes with mounting bracket along the longitudinal direction of the stent and side cover seal blocks the ports of shell, with a waterproof rubber sleeve on the casing between the side cover, connects the mounting bracket and the lower portion of the side cover. Thus, since the housing is a tubular member and its two open ports are blocked with cover and waterproof rubber sleeve, which help it become a fully enclosed cavity space with waterproof performance. Moreover, irradiation angle side close the cover are installed at both ends of the mounting bracket, it adjust lighting angle, installation and use very convenient.
Keywords: LED, Tri-proof Light, Structural Protection, Sealed Cavity, Adjustment
Angel, Tubular Member
0. 前言：
现有的三防灯，一般包括灯底与灯罩连接而成的灯体，灯体内设置有发光体，
发光体一般为荧光灯，发光体与灯底之间还需要设置反光板，以起到反射光线
的作用。随着发光源的日益发展，LED 成为最被看好的新兴产品，与白炽灯及
荧光灯相比，LED 具有体积小，可以多颗多种组合，发热量低，基本上没有热
幅射，耗电量小，可以低电压、低电流起动，使用寿命长，工作时间可以达到3
万小时以上，反应速度快，可在高频操作，并且环保，耐震、耐冲击不易破。
由于三防灯一般用于腐蚀性比较强、尘土比较多、有雨淋的工业照明需求场所，
例如：电厂、钢铁、石化、船舶、场馆等，工作环境大都较为恶劣，对其三防
的要求较高，但目前已有的LED三防灯的防护性能大都不够理想。随着电子产品
应用范围的不断拓展，三防技术覆盖的内涵也发生了很大的变化，对于LED三防
灯更需提出在结构上绝对防水可靠、外形美观、安装使用方便的设计。
1．总体设计：
设计LED三防灯整体构造包括罩壳、内支架、边盖、防水橡胶套、安装支架、
LED灯条；使罩壳为一个管状壳体，内支架的外形与罩壳的内腔形状相配且插置在
罩壳的内腔，LED灯条沿内支架的长度方向固定安装在内支架上，边盖封堵在罩壳的端口上，在边盖与罩壳的端口之间设防水橡胶套，安装支架下部与边盖连接。
设计两个边盖、两个安装支架、两条LED灯条；两个边盖分别封堵在罩壳的两
个端口上，在边盖与罩壳的端口之间设有防水橡胶套；而安装支架的下部具有弯形
沟槽，安装支架下部的外缘上间隔开设多个用于调节安装角度的圆形缺槽，安装支
架的弯形沟槽钩在螺接于边盖外侧壁上的螺栓上，安装支架下部的圆形缺槽顶靠在
螺接于边盖外侧壁上的螺栓上而被固定。两条LED灯条分别插置在内支架上的纵向
插槽内。
为趋于美观，设计装饰边条，安装在罩壳的顶面。
2.主要采取的三防技术措施：
着重以结构防护（结构设计）为主的三防技术，将罩壳设计为一个管状构件，在其两个敞开端口上分别封堵边盖和防水橡胶套，使其内腔成为一个完全封闭的空间，形成一个内腔体式的结构防护处理，保障和补充设计中三防的不足，提升灯具抵抗环境变化的能力，从而极大的提高防护可靠性，防水性能非常好。 设计在罩壳两端的边盖上皆安装有安装支架，由于安装支架的下部具有弯形沟槽，安装支架下部的外缘上间隔开设多个用于调节安装角度的圆形缺槽，通过安装支架上多个圆形缺槽与螺接于边盖外侧壁上的螺栓配合，可使灯具具有多个不同的安装角度，还可方便的调整灯具的照射角度，安装、使用皆十分方便。
3．结构设计实施
3.1 如图1轴测图、图2立体分解图所示，展开LED三防灯结构设计,设计图中包括罩壳1、内支架2、两个边盖3、两个安装支架4、两个防水橡胶套5、、两条LED灯条6、两条装饰边条7、防水线套8。
图1轴测图 图2 立体分解图
3.2罩壳设计为主体核心结构，图中罩壳1为一个一体构造的管状壳体，下部
为半圆弧形，在罩壳1的顶面开设有通孔，防水线套8套置在该通孔内，用
于引出电线。内支架2的外形与罩壳1的内腔形状相配且通过插槽插置在罩
壳1的内腔（如图4所示），LED灯条6沿内支架2的长度方向固定安装在
内支架2上，两个边盖3分别封堵在罩壳1的两个端口11上，在边盖3与
罩壳1的端口之间设有用于密封的防水橡胶套5，这样罩壳内实际上形成了
一个近似一体式的密封空腔。
3.3.安装支架4的下部具有弯形沟槽41，安装支架4下部的外缘上间隔开设
多个用于调节安装角度的圆形缺槽42。安装支架4的弯形沟槽41钩在螺接
于边盖3外侧壁上的螺栓91上（如图3所示），根据灯具摆动所需的摆动角
度，在多个圆形缺槽42选择一个圆形缺槽42并在边盖3外侧壁上螺接一个
螺栓92，使得所选择的圆形缺槽42顶靠在螺接于边盖3外侧壁上的螺栓92上，而将罩壳1以一定的角度固定，由于安装支架4具有多个圆形缺槽42，
可形成多个不同的安装角度，使得结构设计的角度调节方式十分容易。设计
光源部份的两条LED灯条6分别插置在内支架2上的两条平行设置的纵向插
槽21内。
图3纵向剖视图；
4.安装方法：
安装时，根据灯具所需的安装角度，将安装支架4的弯形沟槽41钩在螺接于
边盖3外侧壁上的螺栓91上（如图3所示），选择适当的安装支架4
下部的圆图4 横截面剖视图。 形缺槽42，将螺栓92螺接于边盖3外侧壁上并与该圆形缺槽42顶靠，而将罩
壳1的整个摆动角度固定。然后，再将安装支架4的顶端固定在壁面上。
5.设计结论：
在三防灯的结构设计中，除了材料和工艺防户外，结构防护犹其重要，在现实
环境中，大多数的问题都能通过适当的结构设计（结构防护)来避免。对局部部件
或整机采取密封或半密封措施，将设备(或部件)与外界环境相隔离，本LED三防灯
的设计则是重点注重的结构防护设计的研究。
灯具整体结构设计实现包括罩壳、内支架、两个边盖、防水橡胶套、两个安装
支架、两条LED灯条；设计的重要特点在于：将罩壳设计为一个一体的管状构件，
使内部实际上形成了一个近似一体式的密封空腔而具优异的防护效果。
由于结构设计的罩壳为一个管状构件，在其两个敞开端口上分别封堵边盖和防
水橡胶套，使其内腔成为一个完全封闭的空间，其防水性能特别好；同时还设计了
装饰边条，将该装饰边条安装在罩壳的顶面，配合罩壳精巧的弧度管状曲线设计，
具有美化效果；别外，本结构设计方案在罩壳两端的边盖上皆安装有安装支架，可
方便的调整灯具的照射角度，安装、使用皆十分方便。
这样以结构防护为重点的三防技术设计，兼具考虑了美观及LED三防灯安装的
使用便捷，本设计可完全满足在恶劣环境下具备防水、防尘、防腐的三防要求，同
时也能实现安装便利、结构美观和光角度能调整的使用目标。
LED汽车灯具结构设计及光学设计浅谈
LED汽车灯具结构设计及光学设计浅谈
一、结构设计
1. 散热设计：由于LED发光时会产生大量的热量，因此在灯具的结构设计中要考虑散热问题。一般情况下，LED灯具的灯珠和散热器是分离设计的，灯珠负责发光，而散热器则用于散热。散热器的材质一般选择具有良好导热性能的金属材料，如铝合金等。灯具的结构中还要考虑散热的通风问题，确保灯具能够正常工作且不过热。
2. 防护设计：为了保护LED灯珠和电路板，LED汽车灯具还要进行防护设计。一般情况下，灯具的外壳采用防护等级高的材料，如防水、防尘等。还可以在设计中加入防晃装置，避免因灯光过于刺眼而对其他驾驶员造成安全隐患。
3. 安装设计：为了方便安装和更换，LED汽车灯具的结构设计中要考虑到灯具的接口和固定方式。一般来说，灯具的接口要与车辆的接口相兼容，保证能够顺利安装。还要设计灯具的固定方式，确保灯具能够稳固地固定在车辆上，不会在行驶中发生松动或掉落的情况。
二、光学设计
1. 光源选择：LED灯的光源选择是光学设计的关键。LED照明具有单色性好、光谱纯净等优点，因此在选择光源时要考虑到灯具的使用需求和光学性能。一般来说，汽车前照灯的光源需要具有足够的亮度和远光距离，因此需要选择亮度较高的白光LED。
2. 反射镜设计：反射镜是指导光线的重要元件，影响着灯具的光束形状和投射距离。反射镜的设计中要考虑到灯具的光学效果和光束控制。一般来说，反射镜的曲面要根据灯具的使用需求和工作环境进行优化设计，确保光束的均匀性和聚光性。
LED汽车灯具的结构设计和光学设计是确保灯具性能和使用效果的关键。通过合理的结构设计和光学设计，可以提高LED汽车灯具的亮度、稳定性和寿命，为驾驶员提供更好的照明效果，提高行车安全。在设计LED汽车灯具时，应该综合考虑结构和光学两个方面的因素，优化灯具的性能和使用效果。

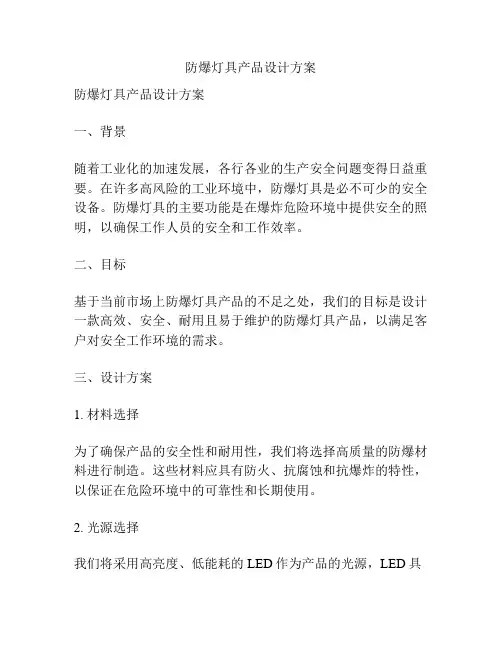

防爆灯具产品设计方案
防爆灯具产品设计方案
防爆灯具产品设计方案
一、背景
随着工业化的加速发展，各行各业的生产安全问题变得日益重要。在许多高风险的工业环境中，防爆灯具是必不可少的安全设备。防爆灯具的主要功能是在爆炸危险环境中提供安全的照明，以确保工作人员的安全和工作效率。
二、目标
基于当前市场上防爆灯具产品的不足之处，我们的目标是设计一款高效、安全、耐用且易于维护的防爆灯具产品，以满足客户对安全工作环境的需求。
三、设计方案
1. 材料选择
为了确保产品的安全性和耐用性，我们将选择高质量的防爆材料进行制造。这些材料应具有防火、抗腐蚀和抗爆炸的特性，以保证在危险环境中的可靠性和长期使用。
2. 光源选择
我们将采用高亮度、低能耗的LED作为产品的光源，LED具有高光效、长寿命的特点，能够提供稳定、明亮的照明效果，并且具有较低的能耗。
3. 结构设计
为了提高产品的防爆性能，我们将采用防爆结构设计，确保电路部分与外界环境隔离。产品外壳设计紧凑、坚固，能够抵御外部冲击和震动，并且具有防尘、防水和防腐蚀功能。
4. 照明效果
产品应具备满足安全工作环境的照明要求。我们将设计可调节的照明亮度和角度，以满足不同环境下的照明需求，并确保工作人员的视野清晰和舒适。
5. 使用便捷性
产品应具备易于安装、操作和维护的特点。我们将设计简洁明了的控制面板和指示灯，更换灯泡或维修时更加方便快捷。
6. 安全性
为了确保产品在危险环境中的安全使用，我们将进行严格的安全性测试，包括电气性能、防爆性能和耐用性等方面的检测。
四、产品市场前景
根据工业安全需求的不断增加，防爆灯具市场前景广阔。我们的产品将满足客户对安全工作环境的需求，提供高效、安全、耐用和易于维护的防爆灯具，有望获得市场的认可和良好的销售业绩。
五、结论
通过以上设计方案的实施，我们的产品将具备良好的防爆性能、高照明效果和易于使用的特点，满足客户的需求，并在市场上取得成功。

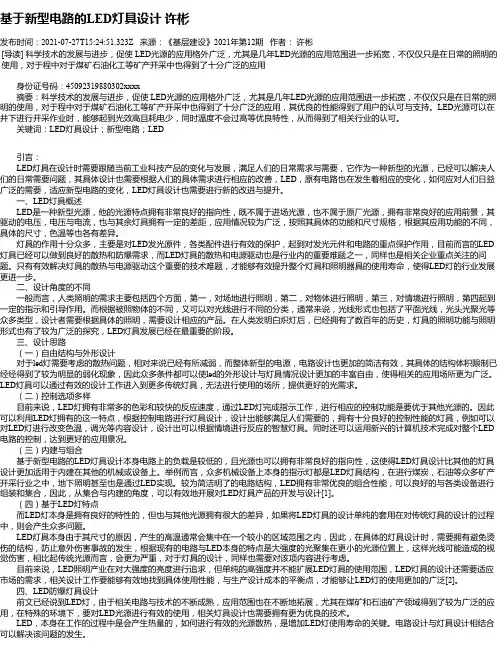

基于新型电路的LED灯具设计许彬
基于新型电路的LED灯具设计 许彬
发布时间：2021-07-27T15:24:51.323Z 来源：《基层建设》2021年第12期 作者： 许彬
[导读] 科学技术的发展与进步，促使 LED光源的应用格外广泛，尤其是几年LED光源的应用范围进一步拓宽，不仅仅只是在日常的照明的使用，对于程中对于煤矿石油化工等矿产开采中也得到了十分广泛的应用
身份证号码：45092319880302xxxx
摘要：科学技术的发展与进步，促使 LED光源的应用格外广泛，尤其是几年LED光源的应用范围进一步拓宽，不仅仅只是在日常的照明的使用，对于程中对于煤矿石油化工等矿产开采中也得到了十分广泛的应用，其优良的性能得到了用户的认可与支持。LED光源可以在
井下进行开采作业时，能够起到光效高且耗电少，同时温度不会过高等优良特性，从而得到了相关行业的认可。
关键词：LED灯具设计；新型电路；LED
引言：
LED灯具在设计时需要跟随当前工业科技产品的变化与发展，满足人们的日常需求与需要，它作为一种新型的光源，已经可以解决人们的日常需要问题，其具体设计也需要根据人们的具体需求进行相应的改善，LED，原有电路也在发生着相应的变化，如何应对人们日益
广泛的需要，适应新型电路的变化，LED灯具设计也需要进行新的改进与提升。
一、LED灯具概述
LED是一种新型光源，他的光源特点拥有非常良好的指向性，既不属于进场光源，也不属于原厂光源，拥有非常良好的应用前景，其驱动的电压，电压与电流，也与其余灯具拥有一定的差距，应用情况较为广泛，按照其具体的功能和尺寸规格，根据其应用功能的不同，
具体的尺寸，色温等也各有差异。
灯具的作用十分众多，主要是对LED发光原件，各类配件进行有效的保护，起到对发光元件和电路的重点保护作用，目前而言的LED灯具已经可以做到良好的散热和防爆需求，而LED灯具的散热和电源驱动也是行业内的重要难题之一，同样也是相关企业重点关注的问
一种结构创新型防水LED照明系统的设计研究
一种结构创新型防水LED照明系统的设计研究
目前我国智能大棚中使用的传统的密封胶式LED灯，作为温室内广泛使用的人工补光光源灯，因长期处于潮湿环境而造成密封胶软化脱落、LED灯芯损坏。因此，文章设计出了一种结构创新型防水LED照明系统，延长了LED灯在潮湿环境中的使用寿命。并且研究出了配备该照明系统的智能大棚，以达到节约资源、保护生态环境的效果。
标签：防水型LED照明系统；使用寿命；智能大棚
1 概述
在科技发展迅速的今天，农业生产力迅速提升，而智能大棚是农业现代化的一个缩影，其目标是实现经济效益最优[1，2]。而智能大棚中的LED灯，因长期处于潮湿环境又不具备防水性能，故受潮气侵蚀从而常常出现寿命过短的现象，增加防水设计可以显著提高LED灯的使用年限。
2 LED灯防水结构设计
目前常用温室人工补光光源的突出缺点是能耗高，而LED灯因其波长容易选择，结构紧凑且耐用性强而被越来越多的广泛应用于温室补光[3]。
2.1 传统的LED灯防水结构
而传统的LED灯长期处于潮湿的大棚内，密封胶长期受到潮气的侵袭会软化脱落，最终导致LED灯内部的LED芯片受潮损坏，使LED灯的使用寿命缩短[4，5]。大量研究成功证明LED可以作为组培、温室、封闭植物工厂的人工光源，并且可以利用各种LED辐射的多种光质，可用于研究不同作物的光质响应特性[6]。LED波长容易选择，结构紧凑，而且LED灯的耐用性比较强，由于其较强的耐用性也降低了成本[7，8]。
2.2 改进的LED灯防水结构
针对传统结构的缺点，文章使用AutoCAD和pro/e设计软件，对LED照明系统进行创新性设计，使其利用结构进行防水从而放弃原有的密封胶式防水以达到延长LED补光灯寿命的目的。凸起物与凹槽的连接处是新型结构设计的重点，灯体与安装体连接后再扣紧凹槽中，由凸起物将之固定，这种设计避免了出现被潮气侵蚀以致密封胶软化脱落的现象，两个紧扣的连接使得各部分紧密贴合，从而使灯体具备防水性。
LED三防灯规格书.pdf
LED三防灯产品规格书
LED 三防吊灯产品规格书
一、应用范围
适用于各类型适用于工厂、仓库、冷库、地铁、机场、车库、体育场馆等潮湿、多灰尘场所，各种
粉状成品半成品加工场、蒸汽、水汽处理车间等高档办公写字楼，百货商场，无尘车间等高档场所的照
明。
二、产品特色
1、节能环保，无紫外线、红外线和汞污染，符合欧盟 ROHS 要求；
2、贴片LED白光，采用台湾超高亮度3528芯片以低衰减工艺封装而成第三代2835灯珠，单颗LED达
到11-12lm，达到1000小时零衰减。
3、灯管外壳采用T8纯铝合金外壳加V0级光学阻燃PC罩
3、100%纯聚碳酸酯外壳，防紫外线强。防紫外线V0级光学PC透明防护罩。外壳和防护罩纯聚碳酸酯材
质的运用，抗击力高达20J，比普通钢化玻璃高出2倍，是塑料制品的10倍。
4、内部设计有特殊的棱镜，输出光效果更好，且便于清洁维护。
5、外观轻盈，款式新颖，便于安装和运输。
三、产品外观:
四、产品规格
LED 三防吊灯产品规格书
表面颜色 米白色
外观尺寸 L1273×W140×H120mm
LED 灯具编号 免维护LED三防灯 QC-SL002
灯具材质 纯铝合金，PC 塑料
输入电压
AC 85～265V/50Hz
电源效率 ≥95%
功率因数 ≥0.98
谐 波 ≤10%
绝缘电阻 5 兆欧
耐电电压 1500V/1min
出光角度 90°
显色指数 85
灯具使用光源 SMD 贴片LED
贮藏温度 -30~+65 摄氏度
灯具防护 IP65
检测认证 CE
LED
三防吊灯产品规格书
光学和热学参数
配光曲线 温升测试图
六、包装、运输和贮存的要求

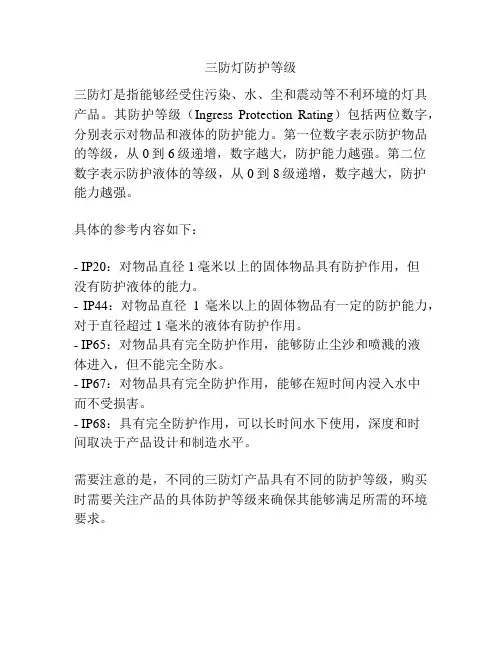

三防灯防护等级
三防灯防护等级
三防灯是指能够经受住污染、水、尘和震动等不利环境的灯具产品。其防护等级（Ingress Protection Rating）包括两位数字，分别表示对物品和液体的防护能力。第一位数字表示防护物品的等级，从0到6级递增，数字越大，防护能力越强。第二位数字表示防护液体的等级，从0到8级递增，数字越大，防护能力越强。
具体的参考内容如下：
- IP20：对物品直径1毫米以上的固体物品具有防护作用，但没有防护液体的能力。
- IP44：对物品直径1毫米以上的固体物品有一定的防护能力，对于直径超过1毫米的液体有防护作用。
- IP65：对物品具有完全防护作用，能够防止尘沙和喷溅的液体进入，但不能完全防水。
- IP67：对物品具有完全防护作用，能够在短时间内浸入水中而不受损害。
- IP68：具有完全防护作用，可以长时间水下使用，深度和时间取决于产品设计和制造水平。
需要注意的是，不同的三防灯产品具有不同的防护等级，购买时需要关注产品的具体防护等级来确保其能够满足所需的环境要求。
基于一种结构创新型防水LED照明系统的设计研究
基于一种结构创新型防水LED照明系统的设计研究
摘要：近年来，由于半导体照明技术的进步，新一代LED光源的发光效率迅速提高，预示着一个新光源时代的到来。因此，本文首先分析了LED灯防水结构设计，然后对新型LED的驱动电路及配光问题进行阐述，最后突出新型LED灯具的应用优势。
关键词：新型防水LED；照明系统；设计
引言：新型LED灯具有发光效率高、功耗低、寿命长、环保安全、调控方便等很多其它传统照明光源无法比拟的优势，因此被认为是取代白炽灯跟荧光灯最具潜力的照明光源。
1、LED灯防水结构设计
目前常用温室人工补光光源的突出缺点是能耗高，而LED灯因其波长容易选择，结构紧凑且耐用性强而被越来越多的广泛应用于温室补光。
1.1传统的LED灯防水结构
而传统的LED灯长期处于潮湿的大棚内，密封胶长期受到潮气的侵袭会软化脱落，最终导致LED灯内部的LED芯片受潮损坏，使LED灯的使用寿命缩短。大量研究成功证明LED可以作为组培、温室、封闭植物工厂的人工光源，并且可以利用各种LED辐射的多种光质，可用于研究不同作物的光质响应特性。LED波长容易选择，结构紧凑，而且LED灯的耐用性比较强，由于其较强的耐用性也降低了成本。
图一传统的LED灯防水结构
1.2改进的LED灯防水结构
针对传统结构的缺点，本文使用AutoCAD和pro/e设计软件，对LED照明系统进行创新性设计，使其利用结构进行防水从而放弃原有的密封胶式防水以达到延长LED补光灯寿命的目的。凸起物与凹槽的连接处是新型结构设计的重点，灯体与安装体连接后再扣紧凹槽中，由凸起物将之固定，这种设计避免了出现被潮气侵蚀以致密封胶软化脱落的现象，两个紧扣的连接使得各部分紧密贴合，从而使灯体具备防水性。
2、新型LED照明系统研究
2.1新型LED的驱动电路
目前市场上的LED驱动主要是针对小功率的LED恒流源或恒压源。由于LED为电流型驱动器件，所以与之对应的LED驱动也应该是恒流源，而LED路灯中是多颗LED组合在一起，所以LED驱动器也需要多通道输入。路灯则需要更高规格的LED，大电流高功率输出是对LED驱动IC的另一要求。因此，开发出由220V电转换成LED可用的恒流源可满足上述要求；此外高转换效率，良好的热处理也是LED驱动起器的基本条件。LED灯的亮度与电流的大小有关，不稳定的电流不仅使其亮度产生变化，也会影响LED的寿命。另一方面，因为我国路灯的输入是220伏交流电，因此宜采用AC/DC的模块，将220AC转换成12/24/36/48V的直流电压然后通过LED驱动电路来点亮LED灯。
基于围坝胶BGA的三防涂层保护方法研究
基于围坝胶BGA的三防涂层保护方法研究
作者：杜映洪,文永森,刘勇,刘绍辉
来源：《粘接》2023年第12期
摘要：三防漆是1種保护性化学材料，可作为薄层涂敷在印刷电路板（PCB）组件上，其作用是防止外部环境因素与电气组件之间的相互影响。由于三防涂层具有与电子元件不同的材料热力学性能，可能会在电路板上引起额外的机械应力。介绍了一种围坝胶和三防漆相结合的BGA封装器件三防保护方法。基于有限元方法，评估了围坝胶对BGA焊点热疲劳可靠性的影响，并进行了材料参数影响分析。结果显示，围坝胶通过轴向变形和剪切变形2种机制影响焊点损伤。高热膨胀系数（CTE）、低模量的围坝胶对BGA焊点热疲劳寿命没有不利的影响，低CTE、高模量的围坝胶有助于提高BGA焊点抗热疲劳的能力；而采用高CET、高模量的围坝胶会导致BGA焊点热疲劳可靠性劣化。
关键词：BGA三防；围坝胶；热疲劳可靠性
中图分类号：TQ437+.6文献标志码：A文章编号：1001-5922（2023）11-0029-05
Study on protection method of BGA triple-proof coatingbased on dam encapsulant
DU Yinghong，WEN Yongsen，LIU Yong，LIU Shaohui
（China Key System & Integrated Circuit Co.，Ltd.，Wuxi 214072，Jiangsu China）
Abstract：Triple-proof coating is a protective chemical material that can be applied as a thin
layer on printed circuit board（PCB） assemblies，and its role is to prevent the interaction between
PM2026高PF无频闪LED线性恒流芯片,ACDC新欧标ERP线性方案
PM2026高PF无频闪LED线性恒流芯片，AC/DC新欧标ERP线性方案
概述
PM2026是一款高性能、高效率、高PF值的无频闪LED线性恒流驱动芯片，电源系统结构简单， 只需很少的外围元件就可以实现非常优 秀的恒 流特性。在实现精简的外围电路、较小的驱动器 体积的同时，大大降低了系统成本。
PM2026内部集成了我司专利的双路开关恒流源， 在实现高PF的同时消除了输出电流纹波。另外芯 片采用高压直 供
电技术，不用外接电阻电容。
PM2026采用了500V的高压半导体制造工艺以 确保市电瞬变时的可靠性；内部集成了过温度补 偿电路以避免驱动器的热失效。PM2026还集成 了各种保护功能，包括输出短路、输出开路、CS 开路保护。从而提高了LED恒流电源的可靠性。
典型应用图
特点
高PF值无电流频闪
无VCC电容
高校率、高功率因数
支持全贴片设计方案
过温补偿功能
输出短路保护
输出开路保护
ESOP8封装
应用
LED球泡灯，筒灯，灯丝灯等
其他室内LED照明 方案特点
☆专利的高PF无频闪技术架构
☆满足新欧标、手机拍照无频闪
☆通过TUV标准测试
☆近85% 的系统效率（@230V）
☆线路简单成本低
煤矿用本质安全型LED照明灯本安电路的设计
煤矿用本质安全型 LED照明灯本安电路的设计
摘要：煤矿用灯具目前多为隔爆型或增安型灯具,因白炽灯、荧光灯、高压钠灯等光源均为热光源高压灯具,无法达到隔爆兼本质安全型灯具的要求。本质安全型灯具替代隔爆或增安型灯具设备可提高煤矿安全生产条件。LED为冷光源,具备耗电低、发热少、安全可靠性高、寿命长的特点,可大大降低井下灯具的维护次数,减少因灯具破碎造成的安全隐患、降低维护费用。根据本安电路的设计原则及灯具电源本安输入、输出参数和电气参数的需要，介绍了LED照明灯电源本安电路的过流保护电路、过压输入、输出保护电路的系统组成及电路图和灯信号电路的系统组成及电路图，研究了本安电路的设计方法及设计原则在LED 照明灯电源驱动电路的具体应用。
关键词：LED；照明灯；本安电路；信号电路；设计
一、煤矿用本质安全型LED照明灯本安电路设计
在设计本安电路时应按以下基本原则进行:①本安电路与其他非本安电路、其他独立的本安电路必须适当隔离。 ②本安电路在规定的条件下,其任何元件的热效应均不能点燃规定的爆炸性气体混合物。③对于本安电路, 应根据其电气设备规定等级进行试验或评定, 其任何电火花不得引燃规定的爆炸性气体混合物。该基本原则是本安电气设备的关键,也是最基本的本安特征。
（1）系统组成。从电源输出电路输入端X1的正输入端到电源输出电路输出端X2的正输出端之间包括依次串联连接的稳压电路、恒流源以及限压电路、一个输入过压保护电路和一个输出过压保护电路，输入过压保护电路连接在电源输出电路正、负输入端之间，并和稳压电路连接，输出过压保护电路分别与稳压电路、限压电路，以及电源输出电路正输出端连接，还包括一个分别与稳压电路、限压电路以及电源输出电路负输出端连接的过流保护电路，过流保护电路与电源输出电路负输出端之间设有与地连接用于电流取样的并联的电阻 R23、R24。
（2）本安电源输出电路过流保护电路的工作原理。如图1所示
