最好的电动推杆选择方法
电动推杆应用及选购须知电动推杆以其安全、环保、结构精简、节省空间等特性，已经部分或逐步替代液压缸、气缸等产品。
在医疗床（椅）、电动沙发、电动扫地车、天线控制、电动天窗等行业得到了大量的应用，在各个机械设备领域涉及到升降推拉、开关闭合、直线运动方面也得到了广泛的应用。
虽然应用广泛，但目前电动推杆仍属于非标加工行业，各厂家的产品成型系列也都是广义上的，因为客户需求不同，例如：推力、行程、速度等。
所以客户在选购电动推杆前特别要注意几点：首先各个厂家是根据客户的具体参数进行订做加工的，这需要有一定的供货周期，那么，客户在选购电动推杆时，首先要预留出一定的工期，具体的交货时间可以跟厂家实际沟通好，以免因为工期而延误使用。
其次，电动推杆属于机械辅助设备，是跟其它设备配套使用的，这就涉及到安装尺寸问题，各厂家的产品尺寸，都有大概标准，但也不完全相同。
为了避免因为尺寸问题影响到安装，在选型时一定要把电动推杆的尺寸先设计到要使用的设备中去，而不是先加工好设备，后选择电动推杆，这样就很麻烦，结果是想用用不上，因为尺寸不合适。
要么改设备，要么改电动推杆方案，即使最后安装好了，无论对整套设备还是电动推杆来说，性能多少都会有些影响，不能充分发挥其功能性。
另外，选购电动推杆一定要考虑使用的频率，一般各个厂家的型号都有标注，常见的是工作制，这个具体还要跟厂家沟通好，目前市场上有好多产品虽然标注了，但是实际工作频率可能达不到，所以价格特别低的产品客户就要注意了，使用性能也会打折扣的。
最后是售后服务，电动推杆只要选型正确，是很耐用的，但考虑到各种因素，也是存在一定售后的，北京金达凯诺一直致力于电动线性运动设备领域，我们在此也郑重承诺：一如既往为客户提供好售前、售中、售后服务，充分实现产品性能优越化、价格优惠化、服务满意化、价值最大化！。
ID10B电动推杆
速度与负载
12V DC 75 30 24
电流与负载
24V DC
5:1
15 12
10:1 20:1 30:1 40:1
速度 (mm/s)
60
电流 (A)
5:1
45 30 15
0 10:1 20:1 30:1 40:1
12 6
0
9 6 3
1000 2000 3000 4000 5000 6000 7000

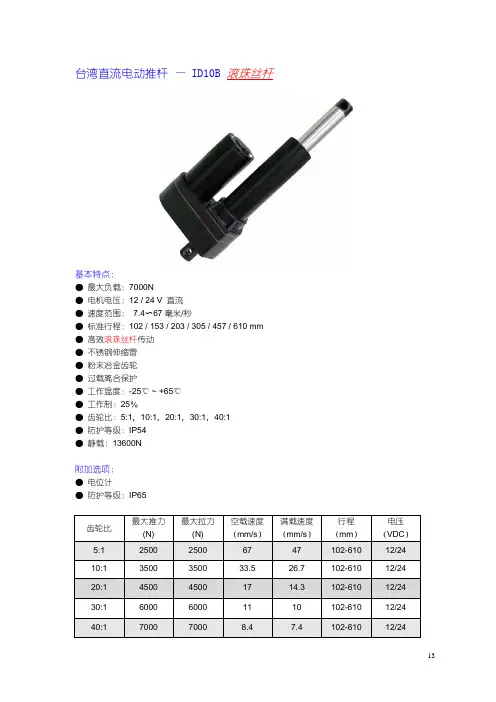

台湾直流电动推杆 — ID10B 滚珠丝杆
基本特点： ● 最大负载：7000N ● 电机电压：12 / 24 V 直流 ● 速度范围： 7.4〜67 毫米/秒 ● 标准行程：102 / 153 / 203 / 305 / 457 / 610 mm ● 高效滚珠丝杆传动 ● 不锈钢伸缩管 ● 粉末冶金齿轮 ● 过载离合保护 ● 工作温度：-25℃ ~ +65℃ ● 工作制：25％ ● 齿轮比：5:1，10:1，20:1，30:1，40:1 ● 防护等级：IP54 ● 静载：13600N 附加选项： ● 电位计 ● 防护等级：IP65
齿轮比 5:1 10:1 20:1 30:1 40:1
13
型号标识
ID10B24电压 12-12V DC 24-24V DC 20齿轮比 5-5:1 10-10:1 20-20:1 30-30:1 40-40:1 BB：滚珠丝杆 102行程 102mm 153mm 203mm 305mm 457mm 610mm LT.POT 附件 LT：限位开关 POT：电位计 防护等级：IP65
A
102 399
A
行程
14
最大推力 (N) 2500 3500 4500 6000 7000 最大拉力 (N) 2500 3500 4500 6000 7000 空载速度 （mm/s） 67 33.5 17 11 8.4 满载速度 （mm/s） 47 26.7 14.3 10 7.4 行程 （mm） 102-610 102-610 102-610 102-610 102-610 电压 （VDC） 12/24 12/24 12/24 12/24 12/24
电动推杆基本设计
电动推杆基本设计时间:2009-11-23 20:37来源:未知作者:admin 点击: 528次技术指标防反转制动器滚珠丝杆驱动器带有一个交流马达，在电源断掉时候也能通过一个超越离合器来保持负载的静态位置。
这个超越离合器是防反转设备的一个部件。
防逆转机制技术指标防反转制动器滚珠丝杆驱动器带有一个交流马达，在电源断掉时候也能通过一个超越离合器来保持负载的静态位置。
这个超越离合器是防反转设备的一个部件。
防逆转机制防逆转机制是用来防止伸出管旋转到行程终端，以此来抵消收缩扭矩。
工作周期工作周期是指电动推杆在特定的温度下，满载的工作情况下工作时间占总时间的百分比。
例如：在25℃的条件下工作周期为25%的电动推杆若工作10S必须要休息30S (10 / (10+30）= 25 %)。
如果温度较低或负载较小，工作周期可能会大些。
ELS - 电子限位开关ELS 表示为电磁限位开关，它通常用在一些电动推杆控制器中起检测电流作用。
其检测电流功能是指如果电流超过任何方位的电流设定值时，控制器将切断该方位的马达电源。
这一功能用来检测推杆在行程终端或遇到障碍的时候停止。
IP 代码IP 代码表示电动推杆防水防尘等级。
IP33: 防止直径大于2.5mm的固体可渗透颗粒进入，并且60度范围防水。
IP44: 防止直径大于1.0mm的固体可渗透颗粒进入，并且全方位防水。
IP45: 防止直径大于1.0mm的固体可渗透颗粒进入，并且全方位防水。
IP51: 防尘且垂直方位防水。
IP56: 防止灰尘，保护水喷头和各个方位的阀门。
IP65: 防尘，保护各个方位的水喷头。
限位开关有两种限位开关。
终端限位开关是在行程的终端使运动停止，而调整限位开关则可以按照自己的要求进行设定停止点。
最大工作时间最大工作时间是指电动推杆在断电必须保持静态之前所工作的最大时间。
如果工作周期为25%，最大工作时间为45S，那么电动推杆在工作45S后必须要保持静态180S。
DTW型电动推杆
DTW型电动推杆
选用须知
首先针对工作对象的安装位置，确定机型，然后进行受力分析，确定所选用的推力（kg.f)、行程（mm)、速度(mm/s)，然后以规格系列表选出合适的推杆。
如有特殊要求，本公司可专门为您设计制造您所需的非系列产品。
电动推杆的外接的行程装置，电控箱和支撑架由顾客自备，如需要，我公司可代为配制，但应在订货合同中写明。
DTW型电动推杆主要技术性能参数、外形及安装尺寸
说明: 1、表中设定的速度为基本工作速度，在此速度数值上可按用户需要逐挡下减，最慢速度3.50mm/s，用于污水处理滗水器最慢速度可为0.25mm/s。
2、表中行程的确定，由用户可在范围内任选。
3、加长杆长度应加在LC内，为推杆最小伸出安装距尺寸。
4、图中“联街头”，“加长接杆”材质为1Cr18Ni9T(不锈钢)，主要用于污水处理厂滗水器上。
型号：ZF150-50
注：1、外形及安装尺寸的变动恕不另行通知；执行技术参数以随机说明书示为准。
2、ZF、ZW、ZB分别注解为：附着式、外部式、平板式，只是不同的称号而已，没有技术含意。
电动推杆
DG系列T型电动推杆
• 该系列电动推杆主要应用于重型负载的机械运动执行装置 中。具有大推拉力，定位精度较
• 高的特点。如冶金的轧滚调整、舞台的整体自动定位等。 • ● 外形结构：电机与推杆同轴。 • ● 内部结构：行星减速和梯形丝杠副组成。 • ● 行程控制：采用外部行程控制装置或编码器实现。 • ● 过载保护：采用弹簧与继电器组合结构实现。
DG系列W型电动推杆
• 该系列电动推杆采用滚珠丝杠螺旋副作为传动系统，传动效率高，结 构尺寸小，重量轻，
• 工作精度高，寿命大运行平稳且可获得高速。广泛应用于机械、冶金、 化工、仪器仪表、建筑、
• 纺织等诸多行业。 • ● 外形结构：电机与推杆平行。 • ● 内部结构：滚珠丝杠副。 • ● 行程控制：采用外部行程控制装置或编码器实现。 • ● 过载保护：采用弹簧与继电器组合结构实现。
• 3.普通电动推杆在安装和使用时，不允许承受径向力。
六．维护和检修
• 1.工作环境在温度-15°C～40°C之间，相对湿 度在85%以下能正常运行。
• 2.电动推杆运行一些时间（约为半年）后，应检 查修理，丝杆副的加脂可拆下缸筒上的加油塞， 使推杆行程前进，用干油枪涂敷在丝杆外周，齿 轮及轴承的加脂可拆去齿轮箱体上的盖板，直接 进行加脂。
DG系列B型电动推杆
• 该系列电动推杆主要应用于各种载荷较重的推拉力运动执 行机构。如冶金设备、舞台设备
• 和污水处理设备等。 • ● 外形结构：电机与推杆平行。 • ● 内部结构：齿轮箱减速和梯形丝杠副组成。 • ● 行程控制：采用外部行程控制装置或编码器实现。 • ● 过载保护：采用弹簧与继电器组合结构实现。
五．安装注意事项
• 电动推杆外壳设有安装支轴，可配制安装底架或吊架安装 于适当位置，端部的轴接头，与被推构件相联接。安装底 架等电动推杆附件可随机订购。

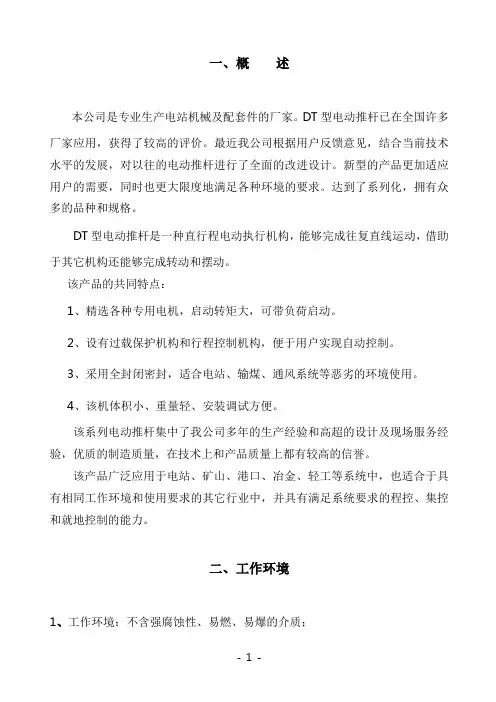

电动推杆说明书
一、概述本公司是专业生产电站机械及配套件的厂家。
DT型电动推杆已在全国许多厂家应用，获得了较高的评价。
最近我公司根据用户反馈意见，结合当前技术水平的发展，对以往的电动推杆进行了全面的改进设计。
新型的产品更加适应用户的需要，同时也更大限度地满足各种环境的要求。
达到了系列化，拥有众多的品种和规格。
DT型电动推杆是一种直行程电动执行机构，能够完成往复直线运动，借助于其它机构还能够完成转动和摆动。
该产品的共同特点：1、精选各种专用电机，启动转矩大，可带负荷启动。
2、设有过载保护机构和行程控制机构，便于用户实现自动控制。
3、采用全封闭密封，适合电站、输煤、通风系统等恶劣的环境使用。
4、该机体积小、重量轻、安装调试方便。
该系列电动推杆集中了我公司多年的生产经验和高超的设计及现场服务经验，优质的制造质量，在技术上和产品质量上都有较高的信誉。
该产品广泛应用于电站、矿山、港口、冶金、轻工等系统中，也适合于具有相同工作环境和使用要求的其它行业中，并具有满足系统要求的程控、集控和就地控制的能力。
二、工作环境1、工作环境：不含强腐蚀性、易燃、易爆的介质；2、环境温度：-30℃～50℃；3、相对湿度：80%（20±5℃）；4、无强烈震动；5、工作制：①短时工作制：额定时间10分钟；②频繁工作制：每小时往复十五次；6、海拔高度不超过1000米；7、电源：380V、50Hz、三相四线制。
三、推杆的机构性能1、行程控制机构：本机构均采用计数器进行行程控制，可以控制推杆在最大行程范围内任意一固定行程或全行程范围内工作。
2、过载保护机构：本机构分别有A、B、C、几种结构形式，它是使推杆在工作行程范围内任一位置上所承受的推拉载荷超过额定载荷时，自动切断电源而停止工作，进而保护电机和工作系统免遭损坏。
3、手动轴：本机配有手轮或手柄，以方便现场调试或紧急情况下的现场就地手动操作用。
四、电动推杆的安装安装电动推杆时，应考虑现场手动操作、调试及维护方便的空间，也必须考虑推杆自身的运动空间。
电动推杆
电动推杆整体直式平行式平行悬挂式平行底座安装式平行滚珠丝杆式蜗轮蜗杆式特殊形式电动推杆一、电动推杆概述：DT系列电动推杆是一种将电能转换成往复运动机械能的通用机械手，适用于各种复杂或简单的工艺流程，具有结构紧凑，安装方便，使用可靠，维修简单，节约能源等优点。
与液压气动系统相比，不但省掉了繁杂的系统和减轻了重量，而且不受气候及环境的限制，可实现远距离集中或自动控制，广泛应用于冶金、矿山、电力、煤炭、交通、粮食、化工、建材等部门。
二、电动推杆结构与性能：1、结构：电动推杆由电动机、减速齿轮、丝杆、铜螺母、导向套、活塞杆、轴承座、弹簧、缸筒座、缸筒联接叉及光电接近开关装置（用户选购）等部件所组成。
2、工作原理：电动机通过一级或二级齿轮减速后，带动丝杠螺母付，把电动机的旋转运动变为直线运动，利用电动机正反转实现推杆往复动作。
输出推拉力相等。
通过各种杠杆力臂长度，可以增长行程。
3、过载自动保护功能：电动推杆内过载自动保护装置，当推杆行程到极限位置或负载超过额定推力一定数值时，推杆将自动切断电源，起到保护作用，使电动机及其它构件不致损坏，但不得以此作为正常运行时的限位开关使用。
因此要求在本机上另行配置外行程限位开关装置，本厂可为用户配置光电接近开关装置，以控制推杆正常起停。
三、型号表示方法：四、电动推杆电气线路图仅供参考：五、电动推杆工况系数选用六、电动推杆许用起动次数和负荷持续率：七、选用须知：首先确定工作对象的运动状态，进行受力分析，计算所需用的推力、行程和速度，然后以规格表选出合适的推杆，如推力行程不足，可通过变更力臂增设杠杆机构来实现，或在订货时提出特殊要求。
本厂可专门为您设计制造你所需要的非标系列产品。
八、安装注意事项：推杆外壳设有安装支轴，可配制安装底架或吊架安装于适当位置，端部的轴接头，与被推构件相联接。
安装底架等推杆附件可选用。
1、推杆装设的过载保护开关必须串接在电机控制线路中，见附图2、使用时，用户必须安装外接行程限位装置，以控制推杆工作。
电动推杆
650 1000 450 2000
250 400 180 750
最小 ／ 最大标准行程 ［ｍｍ］ ５００／１５０
工作周期@ 20° C [%]
15
最大工作时间 ［ｓ］ １２０
工作温度范围 ［°Ｃ］ －０ 到 ＋ ４０
最大负载 Ｆａ ［Ｎ］ DT • • – T68M • • • • • V(F) DT • • – B61M • • • • • V(F) DT • • – B62M • • • • • V(F) DT • • – B65M • • • • • V(F)
最大负载扭矩 Ｍａ ［Ｎｍ］ DT • • – T68M • • • • • V(F) DT • • – B61M • • • • • V(F) DT • • – B62M • • • • • V(F) DT • • – B65M • • • • • V(F)
DT • • – B65M • • • • • H •
57
选型指导
LoadMaster 80
型号实例
D
T
12
–
B61
M
080
A
C
V
X
马达型号 直流马达
推杆型号 LoadMaster 80
D T
供电电压 12 Vdc 24 Vdc
连字符
丝杆型号 ／ 直径 ／ 导程 梯形丝杆 ／ １６ ｍｍ ／ ８ ｍｍ 滚珠丝杆 ／ １６ ｍｍ ／ １０ ｍｍ 滚珠丝杆 ／ １６ ｍｍ ／ ２０ ｍｍ 滚珠丝杆 ／ １５，８８ ｍｍ ／ ５，０８ ｍｍ
2000
250 400 180 750
最小 ／ 最大标准行程 ［ｍｍ］ ５００ ／ １５００ຫໍສະໝຸດ 工作周期@ 20° C [%]
