高中数学第九章直线平面简单几何体B第20课直线与平面所成的角和二面角1教案
直线与平面所成的角教案
直线与平面所成的角教案教学目标：1.理解直线与平面所成角的概念。
2.学会通过角的性质计算直线与平面所成角的大小。
3.能够应用直线与平面所成角的性质解决相关问题。
教学重点：教学难点：通过角的性质计算直线与平面所成角的大小。
教学准备：投影仪、PPT等教具。
教学过程：Step 1：引入1.引导学生回顾直线与直线所成角的概念及性质。
2.提问：直线与平面之间有什么关系？学生回答。
3.引导学生思考，直线与平面所成角有什么特点？学生讨论。
Step 2：定义及性质1.展示PPT，介绍直线与平面所成角的定义：在平面内，以一条线段与平面的法线为边，从线段的其中一端点起，可以画出一个角，称为直线与平面所成角。
2.介绍直线与平面所成角的性质：a.直线与平面所成角的大小只取决于直线与平面的夹角，与直线的长度无关。
b.直线与平面所成的角等于这条直线在平面上的投影与这条直线的夹角。
c.直线与平面所成角的度数范围是0°~180°。
Step 3：例题讲解1.案例一：已知一条直线与一个平面的夹角为60°，求直线在平面上的投影与这条直线的夹角。
解题思路：根据直线与平面所成角的性质，直线与平面所成的角等于直线在平面上的投影与直线的夹角。
所以，所求的角度为60°。
2.案例二：一根竖直的路灯杆上蜘蛛丝斜依在路灯杆上，它与平地成45°的角，它离地面高度为5米，求蜘蛛丝的长度。
解题思路：根据直线与平面所成角的性质，直线与平面所成的角等于直线在平面上的投影与直线的夹角。
所以，设蜘蛛丝的长度为x米，根据三角函数的定义，我们有tan 45°=5/x，解方程得x=5米。
Step 4：让学生自主探究1.将学生分成小组，每个小组选择一个与我们日常生活密切相关的例子，让学生尝试计算直线与平面所成角的大小，并讲解解题思路和方法。
Step 5：归纳总结1.学生回答问题：直线与平面所成角的度数范围是多少？直线与平面所成角的大小只与直线与平面的夹角有关吗？2.引导学生归纳总结直线与平面所成角的定义及性质。
(第20课)直线与平面所成的角和二面角(1)
课 题：9．7直线与平面所成的角和二面角(一)教学目的：1.理解并掌握斜线在平面内的射影、直线和平面所成角的概念2.根据概念先找直线射影后确定线面夹角从而熟练求解直线和平面所成角3.培养化归能力、分析能力、观察思考能力和空间想象能力等4.培养立体感、数学美感，提高学生学习数学特别是立体几何的兴趣 教学重点：线面夹角的概念及利用概念分步求夹角教学难点：直线和平面所成角的概念及12cos cos cos θθθ=⋅的应用授课类型：新授课课时安排：1课时教 具：多媒体、实物投影仪内容分析：本节有三个知识点：直线与平面所成的角、二面角、两平面垂直的性质要求学生掌握直线和平面、平面和平面所成的角、距离的概念并能灵活运用勾股定理、正余弦定理和向量代数方法计算有关的角和距离了解异面直线距离的概念和计算在学生已初步掌握向量工具的基础上，可用向量工具解决立体几何中的一些较难的问题，一方面可进一步显示向量工具的威力，另外也为解决空间的度量问题找到了通法，减少学生学习度量问题的困难过去学生解这类问题，主要方法是构造三角形，应用勾股定理、余弦定理和正弦定理求解这种解法需要对图形进行平移、投影等转化技能，而且不同的问题需要不同的技巧实践证明，没有向量工具，学生求解这类问题比较困难有了向量运算工具，很多较难的空间计算问题，就有了统一的方法求解、但如果全用向量处理夹角相距离问题，虽有通法，但有时在解决一些较难问题时，运算量较大并需要一定的技巧，学所以在教材具体编写时，不是都用向量计算方法，有些直接使用勾股定理和三角能解决的问题，就不再使用向量方法了教学过程：一、复习引入：1．平面几何中，点、线段在直线上射影的概念及性质：2．直线和平面的位置关系（平行、相交和直线在平面内）二、讲解新课： 1 斜线,垂线,射影⑴垂线 自一点向平面引垂线,垂足叫这点在这个平面上的射影. 这个点和垂足间的线段叫做这点到这个平面的垂线段.⑵斜线 一条直线和一个平面相交,但不和这个平面垂直,斜线和平面的交点叫斜足段叫这点到这个平面的斜线段⑶射影 过斜线上斜足外的一点向平面引垂线,的直线叫做斜线在这个平面内的射影垂足和斜足间线段叫这点到这个平面的斜线段在这个平面内的射影直线与平面平行，直线在平面由射影是一条直线直线与平面垂直射影是点斜线任一点在平面内的射影一定在斜线的射影上2．射影长相等定理:从平面外一点向这个平面所引的垂线段和斜线中 ⑴射影相交两条斜线相交；射影较长的斜线段也较长 ⑵相等的斜线段射影相等，较长的斜线段射影较长 ⑶垂线段比任何一条斜线段都短 ⑴OB=OC ⇒AB=AC OB >OC ⇒AB >AC⑵AB=AC ⇒OB=OC AB >AC ⇒OB >OC ⑶OA <AB ，OA <AC3．直线和平面所成角（1）定义：平面的一条斜线和它在平面上的射影所成的锐角叫做这条斜线和这个平面所成的角一直线垂直于平面，所成的角是直角一直线平行于平面或在平面内，所成角为0︒角直线和平面所成角范围： [0，2π]（2）定理：斜线和平面所成角是这条斜线和平面内经过斜足的直线所成的一切角中最小的角证明：设平面α的一条斜线l 在α内的射影为l '，角θ是l 与l '所成的角直线OD 是平面α内与l '不同的任意一条直线，过点l 上的点A 引AC 垂直于OD ，垂足为C因为AB<AC ， 所以AOAC AOAB <，即AOC ∠<sin sin θ,因此AOC ∠<θ4．公式已知平面α的斜线a 与α内一直线b 相交成θ角，且a 与α相交成ϕ1角，a 在α上的射影c 与b 相交成ϕ2角，则有θϕϕcos cos cos 21=OCBAα用几何法研究：在平面α的斜线a 上取一点P ，过点P 分别作直线c 、b 的垂线PO 、PB ，垂足为O 、B连接OB ，则OB ⊥b.在直角△AOP 中，AP AO =1cos ϕ. 在直角△ABC 中，AO AB =2cos ϕ.在直角△ABP 中，AP AB =θcos .所以 θϕϕcos cos cos 21==⋅=APAB AOAB APAO所以θϕϕcos cos cos 21=成立用向量运算研究：如图，A P 是平面α的斜线，A 是斜足，P O 垂直于平面α，O 为垂足，则直线A O 是斜线在平面α内的射影A B 是平面α内的任意一条直线，且O B A B ⊥，垂足为B ，又设A P 与A O 所成角为1θ，A B 与A O 所成角为2θ，A P 与A B 所成角为θ，则易知：1||||cos AO AP θ= ，212||||cos ||cos cos AB AO AP θθθ==又∵||||cos A B A P θ=，可以得到：12cos cos cos θθθ=⋅，则同样可以得到：平面的斜线和它在平面内的射影所成角，是这条斜线和这个平面内的任一条直线所成角中最小的角； 三、讲解范例：例1 如图，已知A B 是平面α的一条斜线，B 为斜足，,AO O α⊥为垂足，BC 为α内的一条直线，60,45ABC O BC ∠=∠=，求斜线A B 和平面α所成角解：∵A O α⊥，由斜线和平面所成角的定义可知，A B O ∠为A B 和α所成角， 又∵12cos cos cos θθθ=⋅，ODCBA1A∴cos cos 601cos cos cos 45222ABC ABO C BO∠∠===÷=∠，∴45BAO ∠= ，即斜线A B 和平面α所成角为45 ．例2．如图，在正方体1AC 中，求面对角线1A B 与对角面11BB D D 所成的角解法一：连结11A C 与11B D 交于O ，连结O B ，∵111DD A C ⊥，1111B D A C ⊥，∴1A O ⊥平面11BB D D ， ∴1A BO ∠是1A B 与对角面11BB D D 所成的角， 在1Rt A BO ∆中，1112A O AB =，∴130A B O ∠=．解法二：由法一得1A BO ∠是1A B 与对角面11BB D D 所成的角，又∵11cos cos 452ABB ∠==，11cos 3B B B BO BO∠==，∴1111cos cos cos 23A B B A B O B B O∠∠===∠，∴130A B O ∠= ．说明：求直线与平面所成角的一般方法是先找斜线在平面中的射影，后求斜线与其射影的夹角另外，在条件允许的情况下，用公式21cos cos cos θθθ=⋅求线面角显得更加方便解法三：建立空间直角坐标系，用向量计算例3．已知空间四边形A B C D 的各边及对角线相等，求A C 与平面BC D 所成角的余弦值解：过A 作A O ⊥平面BC D 于点O ，连接,,CO BO DO ，∵A B A C A D ==，∴O 是正三角形BC D 的外心， 设四面体的边长为a ，则3C O a =，CA∵90AOC ∠= ，∴A CO ∠即为A C 与平面BC D 所成角，∴cos 3AC O ∠=，所以，A C 与平面BCD 所3．例4 如图，已知AP ⊥BP ，PA ⊥PC ，∠ABP =∠ACP =60º，PB =PC =2BC ，D 是BC 中点，求AD 与平面PBC 所成角的余弦值. 解：∵AP ⊥BP ，PA ⊥PC ，∴AP ⊥PBC 连PD ，则PD 就是AD 在平面PBC 上的射影 ∴∠PDA 就是AD 与平面PBC 所成角又∵∠ABP =∠ACP =60º，PB =PC =2BC ，D 是BC 中点，∴PD=BC 27, PA=6BC ∴AD=BC 231∴31217cos ==∠ADPD PDA∴AD 与平面PBC 217四、课堂练习： 1 选择题（1）一条直线和平面所成角为θ，那么θ的取值范围是（ ）（A ）（0º,90º） （B ）[0º,90º] （C ）[0º,180º] （D ）[0º,180º)（2）两条平行直线在平面内的射影可能是①两条平行线；②两条相交直线；③一条直线；④两个点. 上述四个结论中，可能成立的个数是 （ ）（A ）1个 （B ）2个 （C ）3个 （D ）4个 （3）从平面外一点P 引与平面相交的直线，使P 点与交点的距离等于1，则满足条件的直线条数不可能是（ ）（A ）0条或1条 （B ）0条或无数条（C ）1条或2条 （D ）0条或1条或无数条答案：（1）B (2)C (3)D 2．填空题（1）设斜线与平面α所成角为θ，斜线长为l ，则它在平面内的射影长是 . （2）一条与平面相交的线段，其长度为10cm ，两端点到平面的距离分别是2cm ，E13cm ，这条线段与平面α所成的角是 .（3）若（2）中的线段与平面不相交，两端点到平面的距离分别是2cm ，3cm ，则线段所在直线与平面α所成的角是 .答案：（1）θcos l （2）030 （3）101arcsin3．若P 为⊿ABC 所在平面外一点，且P A =PB =PC ，求证点P 在⊿ABC 所在平面内的射影是⊿ABC 的外心.分析：斜线段长相等，则射影长也相等从而由PA =PB =PC ，点P 的射影到⊿ABC 的三个顶点的距离相等，所以射影为⊿ABC 的外心.五、小结 ：我们学习了有关平面的斜线、射影和直线与平面成角的几个概念，射影定理中的三个结论成立的前提是这些斜线段及垂线段必须是从平面外同一点向平面所引而得到的．否则，结论不成立．线面夹角的概念及解题步骤：先找垂线，后找射影最后确定夹角在具体解题时，关键是求斜线在平面内的射影六、课后作业：在正方体ABCD-A 1B 1C 1D 1中，E 、F 分别是AA 1、A 1D 1的中点，求：（1）D 1B 1与面AC 所成角的余弦值； （2）EF 与面A 1C 1所成的角； （3）EF 与面AC所成的角．解：（1）设正方体的边长为a ，则在1Rt D BD ∆中，1,DB D B ==.∴1cos 3D B D ∠==.（2）45°．（3）45°． 七、板书设计（略）八、课后记：在具体解题时往往找不出夹角，关键是不能求斜线在平面内的射影，通过练习，使学生在不同的视图中能较熟练地找出射影。
直线与平面所成的角的教案
直线与平面所成的角教学目标：1. 理解直线与平面所成的角的定义及其性质；2. 学会运用直角三角形的知识求解直线与平面所成的角；3. 能够运用直线与平面所成的角解决实际问题。
教学重点：直线与平面所成的角的定义及其性质，求解直线与平面所成的角的方法。
教学难点：直线与平面所成的角的求解，将实际问题转化为直线与平面所成的角的问题。
教学准备：直角三角形模型，平面模型，直线模型。
教学过程：一、导入（5分钟）1. 引入直线与平面所成的角的概念，让学生思考在日常生活中遇到的直线与平面所成的角，如楼梯的扶手与地面的夹角等。
2. 引导学生观察直角三角形，让学生认识到直角三角形中的直角就是直线与平面所成的角。
二、新课讲解（15分钟）1. 讲解直线与平面所成的角的定义：直线与平面相交时，直线与平面内的任意一条直线所成的角，称为直线与平面的角。
2. 讲解直线与平面所成的角的性质：直线与平面所成的角是直线与平面内的所有角中最小的角。
3. 讲解求解直线与平面所成的角的方法：利用直角三角形，将直线与平面所成的角转化为直角三角形中的角。
三、实例分析（10分钟）1. 分析实例：楼梯的扶手与地面的夹角。
2. 引导学生运用直角三角形求解直线与平面所成的角。
3. 分析实例：墙角的直角。
4. 引导学生运用直角三角形求解直线与平面所成的角。
四、课堂练习（5分钟）1. 让学生独立完成练习题，巩固所学知识。
2. 引导学生运用直线与平面所成的角的知识解决实际问题。
五、总结与拓展（5分钟）1. 总结直线与平面所成的角的定义、性质和求解方法。
2. 拓展思维：直线与平面所成的角在现实生活中的应用，如建筑设计、导航等。
教学反思：通过本节课的学习，学生应掌握直线与平面所成的角的定义、性质和求解方法，并能运用所学知识解决实际问题。
在教学过程中，要注意引导学生观察实例，培养学生的空间想象能力。
结合练习题和实际问题，提高学生的运用能力。
六、直线与平面所成的角的测量教学目标：1. 学会使用工具（如量角器）测量直线与平面所成的角；2. 理解测量直线与平面所成角的方法及其原理；3. 能够准确地测量直线与平面所成的角。
高中数学必修二课件-直线和平面所成的角与二面角1.pptx
二、例题
1.在棱长为a的正方体ABCD—A1B1C1D1中，求: （1）面A1ABB1与面ABCD所成角的大小；（2） 平面C1BD与面ABCD所成的角的大小；（3） 二面角A-B1D1-C的大小.
中学学科网
2.已知二面角的 l 平 面角为 ，在平面 内 有一射线 AB与棱 成l 锐角 ，与平面 成 角 ，
则必有 （ ）
A.sin sin sin B.sin sin cos
C.cos cos sin D.cos cos cos
B
A
O
C
3.如图，二面角 l 的 平面角为 ,
PA⊥于A点，PB⊥ 于B点，PA=a,PB=b,
求点P到棱 l的距离.
P
中学学科网
B O
A
.如图:PA⊥平面ABC，
AC⊥BC,PA=AC=1,BC= 2 ,求二面角A-
PB-C的大小.
P
D
A
C
H
B
求二面角大小的步骤为； （1）找出或作出二面角的平面角； （2）证明其符合定义；
中学学科网
（3）计算.
2.一个平面———二面角 l 的 棱 ，l 且与
两个半平面的交线分别是射线OA、OB，O为
垂足，则————叫二面角 l 的 平面角.
3.平面角是————的二面角叫做直二面角. 相交成————的两个平面，叫互相垂直的 平面.
二面角的大小用其平面角来度量，平面 角需具备如下三个特征（1）顶点在棱上； （2）两边在两面内；（3）两边垂直于 棱.
高中数学课件
（鼎尚图文*****整理制作）
直线与平面所成的角 与二面角（二）

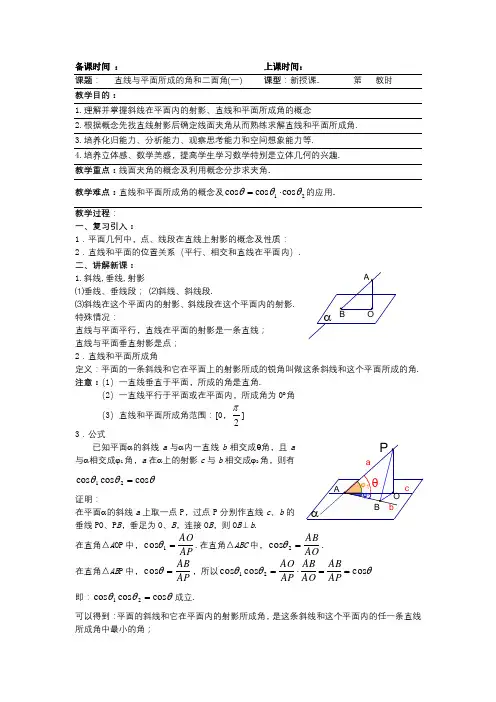

直线与平面所成的角和二面角(一)
备课时间 ： 上课时间：课题： 直线与平面所成的角和二面角(一) 课型：新授课. 第 教时 教学目的：1.理解并掌握斜线在平面内的射影、直线和平面所成角的概念2.根据概念先找直线射影后确定线面夹角从而熟练求解直线和平面所成角.3.培养化归能力、分析能力、观察思考能力和空间想象能力等.4.培养立体感、数学美感，提高学生学习数学特别是立体几何的兴趣. 教学重点：线面夹角的概念及利用概念分步求夹角.教学难点：直线和平面所成角的概念及12cos cos cos θθθ=⋅的应用.教学过程： 一、复习引入：1．平面几何中，点、线段在直线上射影的概念及性质： 2．直线和平面的位置关系（平行、相交和直线在平面内）. 二、讲解新课：1.斜线,垂线,射影⑴垂线、垂线段； ⑵斜线、斜线段.⑶斜线在这个平面内的射影、斜线段在这个平面内的射影.特殊情况： 直线与平面平行，直线在平面的射影是一条直线； 直线与平面垂直射影是点； 2．直线和平面所成角定义：平面的一条斜线和它在平面上的射影所成的锐角叫做这条斜线和这个平面所成的角. 注意：（1）一直线垂直于平面，所成的角是直角.（2）一直线平行于平面或在平面内，所成角为0︒角（3）直线和平面所成角范围：[0，2π] 3．公式已知平面α的斜线a 与α内一直线b 相交成θ角，且a 与α相交成ϕ1角，a 在α上的射影c 与b 相交成ϕ2角，则有θθθcos cos cos 21=证明：在平面α的斜线a 上取一点P ，过点P 分别作直线c 、b 的垂线PO 、P B ，垂足为O 、B ，连接O B ，则O B ⊥b . 在直角△A OP 中，AP AO =1cos θ.在直角△ABC 中，AO AB=2cos θ. 在直角△AB P 中，AP AB =θcos ，所以θθθcos cos cos 21==⋅=APABAO AB AP AO 即：θθθcos cos cos 21=成立.可以得到：平面的斜线和它在平面内的射影所成角，是这条斜线和这个平面内的任一条直线所成角中最小的角；三、讲解范例：例1.如图，已知AB 是平面α的一条斜线，B 为斜足，,AO O α⊥为垂足，BC 为α内的一条直线，60,45ABC OBC ∠=∠=，求斜线AB 和平面α所成角. 解：∵AO α⊥，由斜线和平面所成角的定义可知，ABO ∠为AB 和α所成角， 又∵12cos cos cos θθθ=⋅，∴cos cos 601cos cos cos 45222ABC ABO CBO ∠∠===÷=∠，∴45BAO ∠=，即斜线AB 和平面α所成角为45．例2．已知空间四边形ABCD 的各边及对角线相等，求AC 与平面BCD 所成角的余弦值. 解：过A 作AO ⊥平面BCD 于点O ，连接,,COBO DO ， ∵AB AC AD ==，∴O 是正三角形BCD 的外心， 设四面体的边长为a ，则CO=， ∵90AOC ∠=，∴ACO ∠即为AC 与平面BCD 所成角，∴cos ACO ∠=，所以，AC 与平面BCD 四、课堂练习：教科书课后练习1、2题 五、课时小结：平面的斜线、射影和直线与平面成角的几个概念；线面夹角的概念及解题步骤： 先找垂线，后找射影最后确定夹角 六、作业布置：教科书中习题9.7第1题 七、课后反思：感谢您的阅读，祝您生活愉快。
直线与平面所成的角的教案
直线与平面所成的角教学目标：1. 了解直线与平面所成角的概念及其几何特征。
2. 学会使用三角板和量角器测量直线与平面所成的角。
3. 能够运用直线与平面所成的角解决一些简单的问题。
教学重点：1. 直线与平面所成角的定义及其几何特征。
2. 测量直线与平面所成角的方法。
教学难点：1. 理解直线与平面所成角的定义，能够正确判断直线与平面所成的角。
2. 熟练使用三角板和量角器测量直线与平面所成的角。
教学准备：1. 三角板2. 量角器3. 教学课件或黑板教学过程：一、导入（5分钟）1. 引入新课：回顾直线与平面的位置关系，思考直线与平面可以形成哪些角。
2. 提问：什么是直线与平面所成的角？它具有哪些几何特征？二、新课讲解（15分钟）1. 讲解直线与平面所成角的定义：直线与平面相交时，直线与平面内的任意一条直线所形成的角。
2. 讲解直线与平面所成角的几何特征：它是直线与平面相交的特殊角，具有大小和方向。
3. 讲解测量直线与平面所成角的方法：使用三角板和量角器。
三、实例演示（5分钟）1. 演示如何使用三角板和量角器测量直线与平面所成的角。
2. 让学生分组进行实践，测量不同直线与平面所成的角。
四、课堂练习（5分钟）1. 布置练习题：测量给定直线与平面所成的角。
2. 学生独立完成练习题，教师巡回指导。
五、总结与布置作业（5分钟）1. 总结本节课的主要内容：直线与平面所成角的定义、几何特征和测量方法。
2. 布置作业：巩固测量直线与平面所成角的方法，解决一些简单的问题。
教学反思：本节课通过讲解和实例演示，让学生掌握了直线与平面所成角的定义、几何特征和测量方法。
在实践环节，学生能够独立使用三角板和量角器测量直线与平面所成的角，解决了实际问题。
但在教学过程中，要注意引导学生正确理解直线与平面所成角的定义，避免混淆。
可以增加一些拓展练习，提高学生的应用能力。
六、直线与平面所成角的计算教学目标：1. 理解直线与平面所成角的计算方法。
直线与平面所成的角教案
直线与平面所成的角教案
【教学目标】
1. 知识与技能：了解平面的斜线的定义，理解直线与平面所成角的概念，并会求直线与平面所成的角．
2.过程与方法：注重培养学生的读图、作图的能力，培养学生的空间想象力．
3.情感态度与价值观：激发学生的学习兴趣,培养学生勤于思考、勤于动手的良好品质。
培养学生学会从“感性认识”到“理性认识”的过程中获取新知。
【教学重点】
直线与平面所成的角．
【教学难点】
斜线与平面所成角的求法．
【教学方法】
问题探索法及启发式讲授法。
直线与直线直线与平面平面与平面所成的角教案
【课题】9.3 直线与直线、直线与平面、平面与平面所成的角【教学目标】知识目标：（1）了解两条异面直线所成的角的概念；（2）理解直线与平面垂直、直线与平面所成的角的概念，二面角及其平面角的概念．能力目标：培养学生的空间想象能力和数学思维能力．【教学重点】异面直线的概念与两条异面直线所成的角的概念、直线与平面所成的角的概念、二面角及其平面角的概念．【教学难点】两条异面直线所成的角的概念、二面角的平面角的确定．【教学设计】两条异面直线所成的角可用来刻画两条异面直线之间的位置关系，它是本节教学的难点．学生一般会有疑问：异面直线不相交怎么能成角？教学时要讲清概念．例1是求异面直线所成的角的巩固性题目，一般来说，这类题目要先画出两条异面直线所成的角，然后再求解．斜线在平面内的射影是本节的重要概念之一，是理解直线与平面所成的角的基础．要讲清这一概念，可采取“一边演示，一边讲解，一边画图”的方法，结合图形讲清斜线、斜足、斜线段、垂足、垂线段、斜线在平面内的射影与斜线段在平面内的射影．要讲清斜线在平面内的射影与斜线段在平面内的射影的区别．两个平面相交时，它们的相对位置可用两个平面所成的角来确定．教材从观察建筑房屋、修筑河堤两个实例，结合实验引入二面角的概念，二面角的概念可以与平面几何中的角的概念对比进行讲解．二面角的平面角的大小只与二面角的两个面的相对位置有关，而与平面角的顶点在棱上的位置无关．因此二面角的大小可以用它的平面角来度量．规定二面角的范围为[0,180]．【教学备品】教学课件．【课时安排】2课时．(90分钟)【教学过程】教 学 过 程教师 行为 学生 行为 教学 意图 时间*揭示课题9.3 直线与直线、直线与平面、平面与平面所成的角*创设情境 兴趣导入在图9−30所示的长方体中，直线1BC 和直线AD 是异面直线，度量1CBC ∠和1DAD ∠，发现它们是相等的．如果在直线AB 上任选一点P ，过点P 分别作与直线1BC 和直线AD 平行的直线，那么它们所成的角是否与1CBC ∠相等？图9−30介绍 质疑引导 分析了解 思考启发 学生思考0 5 *动脑思考 探索新知我们知道，两条相交直线的夹角是这两条直线相交所成的最小的正角．经过空间任意一点分别作与两条异面直线平行的直线，这两条相交直线的夹角叫做两条异面直线所成的角．如图9−31（1）所示，m '∥m 、n '∥n ，则m '与n '的夹角θ就是异面直线m 与n 所成的角．为了简便，经常取一条直线与过另一条直线的平面的交点作为点O （如图9−31（2））(1)讲解 说明 引领 分析思考 理解带领 学生 分析nm'm'noθ过 程行为 行为 意图 间*运用知识 强化练习在如图所示的正方体中，求下列各对直线所成的角的度数：（1）1DD 与BC ； （2）1AA 与1BC ．提问 指导思考 解答领会知识21 *创设情境 兴趣导入正方体1111ABCD A B C D -中（图9−33），直线1BB 与直线AB 、BC 、CD 、AD 、AC 所成的角各是多少？可以发现，这些角都是直角．图9−33质疑 引导 分析思考启发 学生思考26*动脑思考 探索新知如果直线l 和平面α内的任意一条直线都垂直，那么就称直线l 与平面α垂直，记作α⊥l ．直线l 叫做平面α的垂线，垂线l 与平面α的交点叫做垂足.画表示直线l 和平面α垂直的图形时，要把直线l 画成与平行四边形的横边垂直（如图9−34所示），其中交点A 是垂足．图9−34讲解说明引领 分析思考 理解带领 学生 分析309.3.1题图过程行为行为意图间*创设情境兴趣导入将一根木棍P A直立在地面α上，用细绳依次度量点P与地面上的点A、B、C、D的距离（图9−35），发现P A最短．质疑思考带领学生分析32*动脑思考探索新知如图9−35所示，PAα⊥，线段P A叫做垂线段，垂足A 叫做点P在平面α内的射影．直线PB与平面α相交但不垂直，则称直线PB与平面α斜交，直线PB叫做平面α的斜线，斜线和平面的交点叫做斜足．点P与斜足B之间的线段叫做点P到这个平面的斜线段．过垂足与斜足的直线叫做斜线在平面内的射影．如图9−35中，直线AB是斜线PB在平面α内的射影．从上面的实验中可以看到，从平面外一点向这个平面引垂线段和斜线段，垂线段最短．因此，将从平面外一点P到平面α的垂线段的长叫做点P到平面α的距离．讲解说明引领分析仔细分析讲解关键词语思考理解记忆带领学生分析40*创设情境兴趣导入如图9−36所示，炮兵在发射炮弹时，为了击中目标，需要调整好炮筒与地面的角度．质疑思考带领学生分析42图9−35过程行为行为意图间图9−36*动脑思考探索新知斜线l与它在平面α内的射影l'的夹角，叫做直线l与平面α所成的角．如图9−37所示，PBA∠就是直线PB与平面α所成的角．规定：当直线与平面垂直时，所成的角是直角；当直线与平面平行或直线在平面内时，所成的角是零角．显然，直线与平面所成角的取值范围是[0,90]．【想一想】如果两条直线与一个平面所成的角相等，那么这两条直线一定平行吗？图9−37讲解说明引领分析仔细分析讲解关键词语思考理解记忆带领学生分析47*巩固知识典型例题例2如图9−38所示，等腰∆ABC的顶点A在平面α外，底边BC在平面α内，已知底边长BC=16，腰长AB=17，又知点A到平面α的垂线段AD=10．求（1）等腰∆ABC的高AE的长；（2）斜线AE和平面α所成的角的大小（精确到1º）．分析三角形AEB是直角三角形，知道斜边和一条直角边，利用勾股定理可以求出AE的长；AED∠是AE和平面α所成的角，三角形ADE是直角三角形，求出AED∠的正弦值即可求出斜线AE和平面α所成的角．解(1) 在等腰∆ABC中，AE BC⊥，故由BC=16可得BE=8.在Rt∆AEB中，∠AEB=90°，因此222217815AE AB BE=-=-=.（2）联结DE.因为AD是平面α的垂线，AE是α的斜线，说明强调引领观察思考主动求解通过例题进一步领会图9−38过 程行为 行为 意图 间所以DE 是AE 在α内的射影.因此AED ∠是AE 和平面α所成的角. 在Rt ∆ADE 中，102sin 153AD AED AE ∠===， 所以42AED ∠≈︒.即斜线AE 和平面α所成的角约为42︒. 【想一想】为什么这三条连线都画成虚线？讲解 说明 思考 注意 观察 学生 是否 理解 知识 点 55*运用知识 强化练习长方体ABCD −1111A B C D 中，高DD 1=4cm ，底面是边长为3cm 的正方形，求对角线D 1B 与底面ABCD 所成角的大小（精确到1′）.练习9.3.2图提问 巡视 指导思考 求解及时 了解 学生 知识 掌握 得情 况60 *创设情境 兴趣导入在建筑房屋时，有时为了美观和排除雨水的方便，需要考虑屋顶面与地面形成适当的角度（如图9−39（1））；在修筑河堤时，为使它经济且坚固耐用，需要考虑河堤的斜坡与地面形成适当的角度（如图9−39（2））．在白纸上画出一条线，沿着这条线将白纸对折，然后打开进行观察．质疑引导分析思考启发 思考63 *动脑思考 探索新知平面内的一条直线把平面分成两部分，每一部分叫做一个半平面．（2）图9−39（1）过 程行为 行为 意图 间从一条直线出发的两个半平面所组成的图形叫做二面角．这条直线叫做二面角的棱，这两个半平面叫做二面角的面．以直线l （或CD ）为棱，两个半平面分别为αβ、的二面角，记作二面角l αβ--（或CD αβ--）（如图9−40）．过棱上的一点，分别在二面角的两个面内作与棱垂直的射线，以这两条射线为边的最小正角叫做二面角的平面角．如图9−41所示，在二面角α−l −β的棱l 上任意选取一点O ，以点O 为垂足，在面α与面β内分别作OM l ⊥、ON l ⊥，则MON ∠就是这个二面角的平面角． 讲解 说明引领 分析 仔细 分析 讲解 关键 词语思考 理解 记忆带领 学生 分析70 *创设情境 兴趣导入用纸折成一个二面角，在棱上选择不同的点作出二面角的平面角，度量它们是否相等，想一想是什么原因． 质疑 思考 启发 思考 72 *动脑思考 探索新知二面角的平面角的大小由αβ、的相对位置所决定，与顶点在棱上的位置无关，当二面角给定后，它的平面角的大小也就随之确定．因此，二面角的大小用它的平面角来度量．当二面角的两个半平面重合时，规定二面角为零角；当二面角的两个半平面合成一个平面时，规定二面角为平角．因此二面角取值范围是[0,180]．平面角是直角的二面角叫做直二面角．例如教室的墙壁与地面就组成直二面角，此时称两个平面垂直．平面α与平面β垂直记作αβ⊥ 讲解 说明 引领 分析 思考 理解 记忆 带领 学生 分析76 *巩固知识 典型例题例3 在正方体1111ABCD A B C D -中（如图9−42），求二面角1D AD B --的大小．说明 强调观察图9−40CD图9−41loNM βαCD过 程行为 行为 意图 间图9−42解 AD 为二面角的棱， 1AA 与AB 是分别在二面角的两个面内并且与棱AD 垂直的射线，所以1A AB ∠为二面角1D AD B --的平面角．因为在正方体1111ABCD A B C D -中，1A AB ∠是直角．所以二面角1D AD B --为90°. 引领 讲解 说明思考 主动 求解通过例题进一步领会81*运用知识 强化练习在正方体1111ABCD A B C D -中，求二面角1A DD B --的大小.提问 巡视 指导思考 求解及时 了解 学生 知识 掌握 得情 况86 *理论升华 整体建构 思考并回答下面的问题：异面直线所成的角、二面角的平面角的概念？ 结论：经过空间任意一点分别作与两条异面直线平行的直线，这两条相交直线的夹角叫做两条异面直线所成的角．过棱上的一点，分别在二面角的两个面内作与棱垂直的射线，以这两条射线为边的最小正角叫做二面角的平面角． 质疑 归纳强调 回答 及时了解学生知识掌握情况 87 *归纳小结 强化思想引导回忆练习9.3.3题继续探索活动探究(1)读书部分：教材(2)书面作业：教材习题(3)实践调查：用发现的眼睛寻找生活中的异面直线实例【教师教学后记】第9。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课 题：9．7直线与平面所成的角和二面角(一)教学目的：1.理解并掌握斜线在平面内的射影、直线和平面所成角的概念2.根据概念先找直线射影后确定线面夹角从而熟练求解直线和平面所成角3.培养化归能力、分析能力、观察思考能力和空间想象能力等4.培养立体感、数学美感，提高学生学习数学特别是立体几何的兴趣教学重点：线面夹角的概念及利用概念分步求夹角教学难点：直线和平面所成角的概念及12cos cos cos θθθ=⋅的应用授课类型：新授课 课时安排：1课时教 具：多媒体、实物投影仪 内容分析：本节有三个知识点：直线与平面所成的角、二面角、两平面垂直的性质 要求学生掌握直线和平面、平面和平面所成的角、距离的概念并能灵活运用勾股定理、正余弦定理和向量代数方法计算有关的角和距离了解异面直线距离的概念和计算在学生已初步掌握向量工具的基础上，可用向量工具解决立体几何中的一些较难的问题，一方面可进一步显示向量工具的威力，另外也为解决空间的度量问题找到了通法，减少学生学习度量问题的困难过去学生解这类问题，主要方法是构造三角形，应用勾股定理、余弦定理和正弦定理求解图形进行平移、投影等转化技能，而且不同的问题需要不同的技巧实践证明，没有向量工具，学生求解这类问题比较困难有了向量运算工具，很多较难的空间计算问题，就有了统一的方法求解、但如果全用向量处理夹角相距离问题，虽有通法，但有时在解决一些较难问题时，运算量较大并需要一定的技巧，学生掌握这些技能同样会有困难所以在教材具体编写时，不是都用向量计算方法，有些直接使用勾股定理和三角能解决的问题，就不再使用向量方法了 教学过程： 一、复习引入：1．平面几何中，点、线段在直线上射影的概念及性质：2．直线和平面的位置关系（平行、相交和直线在平面内）二、讲解新课： 1 斜线,垂线,射影⑴垂线 自一点向平面引垂线,垂足叫这点在这个平面上的射影. 这个点和垂足间的线段叫做这点到这个平面的垂线段.⑵斜线 一条直线和一个平面相交,但不和这个平面垂直,个平面的斜线斜线和平面的交点叫斜足段叫这点到这个平面的斜线段⑶射影 过斜线上斜足外的一点向平面引垂线,的直线叫做斜线在这个平面内的射影点到这个平面的斜线段在这个平面内的射影直线与平面平行，直线在平面由射影是一条直线斜线任一点在平面内的射影一定在斜线的射影上2．射影长相等定理:从平面外一点向这个平面所引的垂线段和斜线中 ⑴射影相交两条斜线相交；射影较长的斜线段也较长 ⑵相等的斜线段射影相等，较长的斜线段射影较长 ⑶垂线段比任何一条斜线段都短⑴OB=OC ⇒AB=AC OB >OC ⇒AB >AC⑵AB=AC ⇒OB=OC AB >AC ⇒OB >OC⑶OA <AB ，OA <AC3．直线和平面所成角（1）定义：平面的一条斜线和它在平面上的射影所成的锐角叫做这条斜线和这个平面所成的角一直线垂直于平面，所成的角是直角一直线平行于平面或在平面内，所成角为0︒角直线和平面所成角范围： [0，2π] （2）定理：斜线和平面所成角是这条斜线和平面内经过斜足的直线所成的一切角中最小的角证明：设平面α的一条斜线l 在α内的射影为l '，角θ是l 与l '所成的角 直线OD 是平面α内与l '不同的任意一条直线，过点l 上的点A 引AC 垂直于OD ，垂足为C 因为AB<AC ，所以AOACAO AB <，即AOC ∠<sin sin θ,因此∠<θ 4．公式已知平面α的斜线a 与α内一直线b 相交成θ角，且a 与α相交成ϕ1角，a 在α上的射影c 与b 相交成ϕ2角，则有θϕϕcos cos cos 21=OCBAα用几何法研究：在平面α的斜线a 上取一点P ，过点P 分别作直线c 、b 的垂线PO 、PB ，垂足为O 、B 连接OB ，则OB ⊥b.在直角△AOP 中，AP AO=1cos ϕ. 在直角△ABC 中，AO AB=2cos ϕ.在直角△ABP 中，APAB=θcos .所以 θϕϕcos cos cos21==⋅=APABAO AB AP AO所以θϕϕcos cos cos 21=成立用向量运算研究：如图，AP 是平面α的斜线，A 是斜足，PO 垂直于平面α，O 为垂足，则直线AO 是斜线在平面α内的射影设AB 是平面α内的任意一条直线，且OB AB ⊥，垂足为B ，又设AP 与AO 所成角为1θ，AB 与AO 所成角为2θ，AP 与AB 所成角为θ，则易知：1||||cos AO AP θ=，212||||cos ||cos cos AB AO AP θθθ==又∵||||cos AB AP θ=，可以得到：12cos cos cos θθθ=⋅，则同样可以得到：平面的斜线和它在平面内的射影所成角，是这条斜线和这个平面内的任一条直线所成角中最小的角； 三、讲解范例：例1 例1．如图，已知AB 是平面α的一条斜线，B 为斜足，,AO O α⊥为垂足，BC 为α内的一条直线，60,45ABC OBC ∠=∠=，求斜线AB 和平面α所成角解：∵AO α⊥，由斜线和平面所成角的定义可知，ABO ∠为AB 和α所成角，又∵12cos cos cos θθθ=⋅，ODCBA1A∴cos cos 601cos cos cos 452ABC ABO CBO ∠∠===÷=∠，∴45BAO ∠=，即斜线AB 和平面α所成角为45．例2．如图，在正方体1AC 中，求面对角线1A B 与对角面11BB D D 所成的角解法一：连结11AC 与11B D 交于O ，连结OB ，∵111DD AC ⊥，1111B D AC ⊥，∴1AO ⊥平面11BB D D ， ∴1A BO ∠是1A B 与对角面11BB D D 所成的角， 在1Rt A BO ∆中，1112AO A B =，∴130A BO ∠=． 解法二：由法一得1A BO ∠是1AB 与对角面11BB D D 所成的角， 又∵112cos cos 452ABB ∠==，11cos B B B BO BO ∠== ∴1111cos cos cos A BB A BO B BO ∠∠===∠，∴130A BO ∠=．说明：求直线与平面所成角的一般方法是先找斜线在平面中的射影，后求斜线与其射影的夹角另外，在条件允许的情况下，用公式21cos cos cos θθθ=⋅求线面角显得更加方便解法三：建立空间直角坐标系，用向量计算例3．已知空间四边形ABCD 的各边及对角线相等，求AC 与平面BCD 所成角的余弦值解：过A 作AO ⊥平面BCD 于点O ，连接,,CO BO DO ，∵AB AC AD ==，∴O 是正三角形BCD 的外心， 设四面体的边长为a ，则CO =，CA∵90AOC ∠=，∴ACO ∠即为AC 与平面BCD 所成角，∴cos ACO ∠=，所以，AC 与平面BCD例4 如图，已知AP ⊥BP ，P A ⊥PC ，∠ABP =∠ACP =60º，PB =PC =2BC ，D是BC 中点，求AD 与平面PBC 所成角的余弦值.解：∵AP ⊥BP ，P A ⊥PC ，∴AP ⊥PBC连PD ，则PD 就是AD 在平面PBC 上的射影 ∴∠PDA 就是AD 与平面PBC 所成角 又∵∠ABP =∠ACP =60º，PB =PC =2BC ，D 是BC 中点，∴PD=BC 27, PA=6BC ∴AD=BC 231 ∴31217cos ==∠ADPDPDA ∴AD 与平面PBC 31217四、课堂练习： 1（1）一条直线和平面所成角为θ，那么θ的取值范围是（ ） （A ）（0º,90º） （B ）[0º,90º] （C ）[0º,180º] （D ）[0º,180º) （2）两条平行直线在平面内的射影可能是①两条平行线；②两条相交直线；③一条直线；④两个点. 上述四个结论中，可能成立的个数是 （ ） （A ）1个 （B ）2个 （C ）3个 （D ）4个 （3）从平面外一点P 引与平面相交的直线，使P 点与交点的距离等于1，则满足条件的直线条数不可能是（ ） （A ）0条或1条 （B ）0条或无数条（C ）1条或2条 （D ）0条或1条或无数条 答案：（1）B (2)C (3)D 2．填空题（1）设斜线与平面α所成角为θ，斜线长为l ，则它在平面内的射影长是 . （2）一条与平面相交的线段，其长度为10cm ，两端点到平面的距离分别是2cm ，E1A 3cm ，这条线段与平面α所成的角是 .（3）若（2）中的线段与平面不相交，两端点到平面的距离分别是2cm ，3cm ，则线段所在直线与平面α所成的角是 . 答案：（1）θcos l （2）030 （3）101arcsin3．若P 为⊿ABC 所在平面外一点，且P A =PB =PC ，求证点P 在⊿ABC 所在平面内的射影是⊿ABC 的外心. 分析：斜线段长相等，则射影长也相等从而由P A =PB =PC ，点P 的射影到⊿ABC 的三个顶点的距离相等，所以射影为⊿ABC 的外心.五、小结 ：我们学习了有关平面的斜线、射影和直线与平面成角的几个概念，射影定理中的三个结论成立的前提是这些斜线段及垂线段必须是从平面外同一点向平面所引而得到的．否则，结论不成立．线面夹角的概念及解题步骤：先找垂线，后找射影最后确定夹角在具体解题时，关键是求斜线在平面内的射影 六、课后作业：在正方体ABCD-A 1B 1C 1D 1中，E 、F 分别是AA 1、A 1D 1的中点，求：（1）D1B 1与面AC 所成角的余弦值； （2）EF 与面A 1C 1所成的角； （3）EF 与面AC所成的角．解：（1）设正方体的边长为a ，则在1Rt D BD ∆中，1,DB D B ==. ∴1cos 3D BD ∠==. （2）45°．（3）45°． 七、板书设计（略）八、课后记：在具体解题时往往找不出夹角，关键是不能求斜线在平面内的射影，通过练习，使学生在不同的视图中能较熟练地找出射影。
