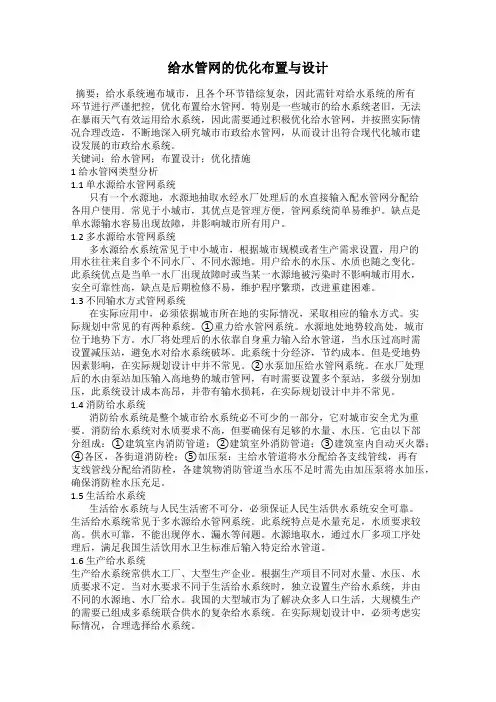

给水管网的优化布置与设计
给水管网的优化布置与设计摘要：给水系统遍布城市，且各个环节错综复杂，因此需针对给水系统的所有环节进行严谨把控，优化布置给水管网。
特别是一些城市的给水系统老旧，无法在暴雨天气有效运用给水系统，因此需要通过积极优化给水管网，并按照实际情况合理改造，不断地深入研究城市市政给水管网，从而设计出符合现代化城市建设发展的市政给水系统。
关键词：给水管网；布置设计；优化措施1 给水管网类型分析1.1 单水源给水管网系统只有一个水源地，水源地抽取水经水厂处理后的水直接输入配水管网分配给各用户使用。
常见于小城市，其优点是管理方便，管网系统简单易维护。
缺点是单水源输水容易出现故障，并影响城市所有用户。
1.2 多水源给水管网系统多水源给水系统常见于中小城市，根据城市规模或者生产需求设置，用户的用水往往来自多个不同水厂、不同水源地。
用户给水的水压、水质也随之变化。
此系统优点是当单一水厂出现故障时或当某一水源地被污染时不影响城市用水，安全可靠性高，缺点是后期检修不易，维护程序繁琐，改进重建困难。
1.3 不同输水方式管网系统在实际应用中，必须依据城市所在地的实际情况，采取相应的输水方式。
实际规划中常见的有两种系统。
①重力给水管网系统。
水源地处地势较高处，城市位于地势下方。
水厂将处理后的水依靠自身重力输入给水管道，当水压过高时需设置减压站，避免水对给水系统破坏。
此系统十分经济，节约成本。
但是受地势因素影响，在实际规划设计中并不常见。
②水泵加压给水管网系统。
在水厂处理后的水由泵站加压输入高地势的城市管网，有时需要设置多个泵站，多级分别加压，此系统设计成本高昂，并带有输水损耗，在实际规划设计中并不常见。
1.4 消防给水系统消防给水系统是整个城市给水系统必不可少的一部分，它对城市安全尤为重要。
消防给水系统对水质要求不高，但要确保有足够的水量、水压。
它由以下部分组成：①建筑室内消防管道；②建筑室外消防管道；③建筑室内自动灭火器；④各区，各街道消防栓；⑤加压泵：主给水管道将水分配给各支线管线，再有支线管线分配给消防栓，各建筑物消防管道当水压不足时需先由加压泵将水加压，确保消防栓水压充足。
给水管网优化设计理论与方法
给水管网优化设计理论与方法1、给水管网优化设计理论与方法给水管网优化设计的研究包括管网优化设计模型和优化算法两个方面，优化设计模型需要相应的优化算法进行求解。
随着计算机的出现及其应用软件的开发，两者在理论和工程实际的应用中都逐渐成熟，应用比较广泛。
1.1给水管网优化设计模型研究给水管网优化设计模型是进行优化设计的基础，其优劣程度决定优化设计是否成功。
因此，所建的模型必须真实地反映管网运行特征及管理要求。
其模型的发展经历单目标函数和多目标函数两个阶段。
20世纪50年代后，国内的研究者开始对管网优化设计模型研究，取得一定成果的有同济大学、哈尔滨工业大学等。
国内研究者一般都以管网年费用折算值最小为目标函数建立管网优化设计数学模型。
此模型没有考虑管网的可靠性约束。
随着研究的深入和实践证明，人们逐渐认识到若仅以经济性作为管网优化设计的目标函数与工程实际相比存在某种欠缺和不足，还需要考虑系统可靠性这一因素。
1.2给水管网优化设计模型求解算法研究给水管网优化设计模型求解方法主要经历了以下三个阶段。
（1）拉格朗日函数优化法。
该方法主要用于求解以管径和水头损失为变量的单目标单工况优化设计模型。
应用拉格朗日未定系数法，将目标函数进行转换，然后用计算机进行求解。
但是由于管径为离散变量，应用此法求得的管径需要进行圆整，化为市售管径，这在某种程度上破坏了解的最优性。
该算法目前应用较少。
（2）数学规划法。
①线性规划。
线性规划法是在一组线性约束条件下，求某个线性目标函数的最小值(最大值)。
该方法只能解决树状管网的优化设计，因此该算法应用较少。
②动态规划法。
动态规划法是一种求解多阶段决策过程最优化方法。
该法对模型中的目标函数和约束条件的形式要求不高，以标准管径为变量计算结果不需要调整。
该方法对小型树状管网能得到最优解;对于简单的环状管网，需预先假设一组管径并进行初始流量分配，将环状网化为树状网;对于复杂管网应用该法不能得到最优解。
城市给排水管网优化设计
城市给排水管网优化设计摘要：本文分析了城市给排水管网设计要点，简单介绍了一般工程设计的优化方法，提出了城市管网优化设计内容。
关键词：设计；建筑设计；环境艺术引言广义而言，所谓“优化”就是从完成某一任务的所有可能方案中选出最好的方案。
因此，对各种事物，只要存在不同的解决办法，就存在优化问题。
用优化设计方法进行管网设计，一般可节省投资5％～20％左右。
因此，很有必要研究和推广优化设计方法。
1城市给排水管网设计要点一般来说，许多城市的供水管网建设都滞后于城市水厂建设，存在管径过小、布局凌乱、管网老化、管材较差等诸多问题，从而造成管道漏损严重，用户的供水压力和供水安全得不到保证。
1.1管线设计一般在定线所用图至少是本市最近的实测1：500地形图，并且有必要时通过现场的踏勘来确定或修正。
如果是改造工程，注意最理想的管位是和老管道的净距1．5m。
在实际操作中，有些管道之间影响比较小，净距可酌情减少。
如规范中规定热力管与给水管的水平净距为1．5m，而如今管材的质量提高后，根据实际情况也可以酌情减少两管道水平净距，而并不影响管道正常运行。
设计人员应加强对管道基础、预留预埋、管径、标高等的标注和说明，给出尽可能多的标准图或详图，以避免不必要的损失。
在竖向设计时，要按照以下原则进行合理布置，保证管线在荷载作用下不被压坏；在天气寒冷地区或是冬季，要保证管道介质不冻结，满足竖向规划要求，按照规范要求布置各个管线之间的垂直间距。
值得注意的是，各个管材对压力的承受力是不一样的，设计最小覆土要根据所选择的管材实际情况而定。
当工程管线竖向之间发生矛盾时应遵行如下原则：支管避让干管：可弯曲管避让不可弯曲管；规划管线让现状管线；压力管避让重力管；管径小的管线避让管径大的管线。
在设计过程中，这些原则也不是固定的，主要是根据实际情况而定，尽量减少不必要的损失和麻烦。
在住宅区给水设计应注意：系统设计应充分结合物业管理需要；设计应考虑当地施工水平的因素：运用新产品应慎重，要深入了解其原理性能，掌握其优缺点，明确安装使用的注意事项等；注意其它专业对给排水设计的要求，如建筑构造、结构构件对管径、标高的限制。
给水排水管道工程第7章 给水管网优化设计2
• 给水管网优化设计数学模型： Min W = w i = [(
i =1 M M i =1
1 p )(a + bDi )li + Pi qi hpi ] + T 100 i = 1,2, ,M
S.t.
kqi n hpi H Fi H Ti = m li Di ( ±q i ) + Q j = 0 i sj H min j H j H max j qi qmin i Di 0 h pi 0
W wi hi ) = ( H j i hi Hj Sj
(7.44)
S j 为与j节点连接的管段集合。
+ 1 j = Fi = H j 1 j = Ti hi
W = Hj
j
Si
wi ( ± i h )
7.3.2－1
hi = H Fi HTi = kqin li Dim
近似优化流量分配计算
迭代迭代公式： q
计算收敛条件：
( j +1) i
7.2.1-4
= q i( j ) ± k(qj )
i Rk
q(k j ) eqopt
k = 1,2,3, , L
允许误差，m3/s，手工 计算可取eqopt=0.0001 m3/s，即0.1L/s； 计算机程序计算可取 eqopt=0.00001 m3/s， 即0.01L/s。
M M
7.2.1-1
p k qin / m / m )(a + b )li + Pi qi hpi ] /m li 100 h fi
/m
求极值原理： 计算结果：q1 = q2 = (- Ph /A) m/(nα-m) = q / 2； A-综合常数。 证明：
