采煤工作面运输巷沿空留巷安全技术措施
编号：SM-ZD-89212
采煤工作面运输巷沿空留巷安全技术措施
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
编制：____________________
审核：____________________
批准：____________________
本文档下载后可任意修改
采煤工作面运输巷沿空留巷安全技
术措施
简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
由于我矿煤层瓦斯含量较大，煤层具有突出危险性，造成掘进单进水平低，采面接替紧张。
为了缓和这种矛盾，经矿领导研究决定，在3095工作面运输巷采取沿空留巷技术，用作3093工作面回风。
为保证3095运输巷沿空留巷的成功，特制定3095运输巷沿空留巷安全技术措施。
一、概况
3095工作面位于309采区+375m水平～+400m水平之间的东翼，处于309采区东翼上段，工作面平均走向长137m（运输巷可采长度150m、回风巷可采长度125m）,倾斜宽90m，回采煤量3.8万t，可采期5个月，煤层赋存较稳定，煤层厚度1.6-2.9m，平均煤厚2.0m,煤层倾角平均27°。
直接顶为灰至黑色泥质粉砂岩，厚1.13m-3.28m，老顶为深灰色厚层状石灰岩, 夹一层厚1.06m泥质粉砂岩。
底
板为白灰粘土岩，遇水易膨胀。
3095运输巷支护方式为工字钢架棚支护，梯形断面，上净宽1.9m、下净宽3.0m，高2.2m，巷道净断面5.2m2。
对3095采面运输巷采用沿空留巷技术，其作用一是少掘一条3093回风巷，将以3095运输巷作为3094回风巷，可缓解采掘接替紧张局面。
二是少损失3094回风巷与3095运输巷的保安煤柱近1万吨。
三是3095工作面煤层稳定，无构造，顶板坚硬，容易维护，适宜沿空留巷技术的采用。
二、3095采煤工作面运输巷沿空留巷安全技术措施
（一）3095采煤工作面沿空留巷只对3095运输巷进行沿空留巷，对3095回风巷则随回采而报废。
（二）沿空留巷方法：
1、自3095工作面开切眼开始回采至135m处开始进行沿空留巷，一直留到工作面停采线位置。
2、工作面在回采过程中，运输巷原架设的工字钢三节棚不撤出，按照《3095回采工作面作业规程》的要求，设置超前支护。
3、施工工艺及顺序
沿空巷道主要是保留3095运输巷，回采后原架设的工字钢棚不损坏，保持巷道的完整性，在出山邦打切顶（切顶（密集））支柱保护支架（在原工字钢支架中间的两根圆木加蓝竹板背接到巷顶，打一根单体支柱切顶）。
施工方法基本可分为五个步骤，首先开邦回采煤炭、打切顶（切顶（密集））支柱和圆木点柱、关邦、对原架设的工字钢棚加固、回撤切顶（切顶（密集））支柱。
（1）开邦回采煤炭：按照《3095回采工作面作业规程》要求的工艺进行煤炭回采，要求工作面及运输巷内的煤炭必须收净。
（2）打切顶（切顶（密集））支柱：随工作面推进，在缩机尾后立即安设切顶（切顶（密集））支柱。
靠近采空区一侧边缘，沿运输巷上邦距原架设的工字钢棚腿不大于0.3m 处打一排切顶（切顶（密集））支柱。
要求切顶（切顶（密集））支柱打在运输巷的出山邦成一条直线，切顶（切顶（密集））支柱间距为0.3m，且距工字钢厢腿不得大于0.3m，以0.2m 为宜，其作用有二。
一是切顶，二是挡矸石，使垮落下来的矸石不直接打到工字钢棚上，保护厢架不被打垮。
（3）关邦：采用两种方法。
一是在打切顶（切顶（密集））的同时，每一个厢架的空位打1-2圆木，圆木与切顶（切顶（密集））支柱成一条直线。
在圆木的后面（工作面空区侧）绑上篮竹跳板或杠材，其篮竹跳板或杠材绑好后的空隙不得大于0.2m，用铁丝与圆木捆绑稳固。
二是切顶（密集）打好后，在回撤切顶（密集）之前，在原工字钢厢架间出山邦打一根圆木顶子，在原厢架空区侧绑上篮竹跳板或杠材挡矸，防止切顶（密集）支柱回撤后矸石垮落到运输巷内。
（4）对原架设的工字钢棚加固：采用工作面超前支护的方式对原运输巷内的工字钢棚加固。
每架厢打一根单体支柱加固，支柱打在厢棚梁子的中间，支柱顶面放上铰接梁与厢梁相连，铰接梁方向与巷道一致，相互间铰接，使其联结成一个整体，防止工作面来压时厢棚被摧垮。
（5）回撤切顶（密集）支柱：工作面老顶垮落稳固后，回撤切顶（密集）支柱和加强支柱。
回撤前，对空区侧进行背接，防止垮落的矸石窜入运输巷中，回撤后矸石对厢架的空区侧充填严实，达到稳固，发现有变形的厢架必须及时修复。
4、通风瓦斯管理：
（1)沿空留巷期间，为减少漏风，在工作面下段老塘侧（机尾后）挂上挡风帘，每隔10-15m用编织袋装细煤堆码长度不低于10m，从运输巷下邦侧直到工作面，要求上接顶下接底，严密不漏风（少漏风），保证工作面煤壁侧风量，瓦斯不超限，也防止将采空区的瓦斯带出，造成回风瓦斯超限。
（2)在运输巷沿空留巷的巷道中，每隔20m用袋子堆码一道密闭，要求上接拢顶板，两侧靠拢近出山帮，防止风进入空区。
（3)沿空留巷施工前，必须对施工地点进行瓦斯及有害气体进行检查，在每班沿空留巷施工完成后，必须设置栅栏，并挂牌管理，防止人员误入。
（4）工作面瓦检员对沿空留巷施工地点必须进行瓦斯检测，每班至少检测瓦斯三次，该地点不允许放置除沿空留巷施工外的任何物料，每班在施工完成之后必须将浮煤清理干净，运出所有杂物，清理好现场卫生。
（5）巷道内物料堆放整齐，物料不许堵塞巷道断面的1/3以上，运输巷道要保持足够的断面，并且保持畅通无阻。
（6）进行沿空留巷时，在回撤（缩）机尾前，必须将巷道内的浮煤清理干净，所有杂物运走，同时将巷道水沟疏通，保持水流无阻。
（三）安全措施
1、防灭火安全措施
（1）加强放炮和火工品管理，加强机电设备维护与管理，杜绝失爆，不得带电检修、搬迁电气设备和电缆。
（2）工作面的浮煤必须收净，特别是上下安全出口的浮煤，现场管理人员督促到位，每班回采结束后，对上隅角和下隅角（沿空留巷段）喷洒石灰。
（3）所有井下人员都必须熟悉灭火器材使用方法，并熟知工作区域内灭火器材的存放地点。
（4）遇火灾时，应视火灾的性质、灾区通风和瓦斯情况，立即采取一切可能的方法直接灭火，控制火势。
电气设备着火时，应首先切断电源，用沙子灭火。
灭火过程中，第一现场必须由带班队长统一指挥，在通风、安检人员的监督、监护下进行，并要指定专职瓦检员检查有害气体和风向、风量的变化，采取防止人员中毒的措施，同时立即汇报调度室。
如果控制不住火势，所有人员应戴上自救器，严格按避灾路线向进风方向迅速撤离。
2、回撤单体液压支柱时，要做好档矸设施，确保施工人员安全。
在进行运输巷采空区侧沿空留巷施工时，首先注意老空区顶板垮落情况并随时观察顶板变化。
顶板垮落不好时，必须加强老空区施工地点的顶板支护，在能确保顶板支护安全之后，才能进入施工；在顶板垮落较好时，必须在施工前做好老空区施工地点的档矸工作，确保矸石不会从老空区侧滑下伤人，施工过程中至少有1人监护现场安全。
3、沿空留巷期间，要认真检查沿空留巷段有无卸液柱、坏柱、坏梁，并及时更换和外运。
每班必须安排专人对所有沿空留巷地段的所有在用支柱进行二次注液，确保支柱初撑力不小于90KN要求，遇软底要穿柱鞋加强支护。
4、使用手拉葫芦或拔柱器回柱时，要选择牢固的棚子作为吊点，专人观察棚子变化，发现险情及时撤出人员，待顶板稳定后再回料。
回出的支柱及时转出工作面到指定位置码好，保证行人安全。
5、其他未尽事宜严格按《3095采煤工作面作业规程》
执行。
三、安全组织保障措施
为了缓解采掘接替紧张的局面，确保我矿沿空留巷的试验成功，经矿领导研究决定，特成立以下工作小组。
组长：刘洪
职责：负责该工程的总指挥、总协调，对施工期间的安全生产负全面管理责任。
副组长：肖永进、岳奉明
职责：协助组长工作，负责落实沿空留巷安全技术措施，根据现场情况及时修改操作方法和措施。
负责该工程的技术指导、工程监督
成员：周星、张晓平、曾其刚、陈义、罗伟、何明贵及各班瓦检员、安全员。
职责：负责该工程的现场落实，劳动组织，安全施工和安全监督，对施工期间的现场安全工作负直接领导责任。
在组长的领导下，严格按照《3095工作面运输巷沿空留巷安全技术措施》施工。
综上所述，3095运输巷采用沿空留巷技术，在实施过程
中，我矿所有领导亲临现场指挥，注重生产过程中的每一个环节，把沿空留巷技术执行到位。
这里填写您的企业名字
Name of an enterprise。
工作面沿空留巷安全技术措施
工作面沿空留巷安全技术措施在煤矿采掘作业中，随着采掘深度的增加，工作面的安全风险也会随之增大，而对于工作面沿空留巷的工作环境来说，更是存在着一系列的危险性。
因此，加强安全管理、提高安全技术措施的实施效果是势在必行的，能够有效地防范事故的发生，提高采掘效率，保障生产安全。
工作面沿空留巷的安全问题沿空留巷工作环境是矿井采掘作业中一个危险性较高的环节，通常都是注重防震防爆的。
在进行该项工作时，需要面对以下的安全问题：1.集中能量的危险区域由于沿空留巷的特殊性，工作面上可能存在着巨大的地应力，当地应力巨大的矿山回采作业区域，地面安装各种设备的操作人员及作业人员易受到地面的影响，因此需要采取一定的防护措施，以应对可能发生的事故。
2.爆炸、火灾危险在进行采掘作业的过程中，常常会用到一系列易燃易爆的材料，如煤尘、木材、油脂等。
这些材料在采掘作业中很容易引发爆炸和火灾等大事故，导致灾害性损失。
3.人员大规模聚集的危险沿空留巷作业中，操作人员和作业人员通常都会集中在一起，因此存在着人员聚集交通、卫生等安全卫生问题。
一旦发生意外，造成的伤亡将会十分惨重。
为了防范沿空留巷作业中可能出现的各种安全问题，并有效减少发生事故的概率，必须在工作面沿空留巷的安全管理中采取一些有效的技术措施。
工作面沿空留巷安全技术措施1.预测、预防地质灾害采掘工作面所处的地质环境比较复杂，采取行之有效的地质勘测和工程边坡稳定性分析，加强底部岩层的放顶机械支护稳定性能预测和底煤的水泥支撑稳定性等方面的预测和预防工作，对于墙体稳定、保证作业人员的安全有重要的保障作用。
2.建立科学的通风系统对于沿空留巷的作业环境来说，建立一个良好的通风系统是不可替代的一环。
通风系统的建立不仅能够有效地预防火灾事故的发生，还能够减少煤尘的危害，确保作业人员的呼吸安全。
3.建立安全疏散通道在进行沿空留巷作业的同时，应当建立安全疏散通道，保证人员在突发状况下能够迅速撤离。
16101沿空留巷措施
关于16101采煤工作面沿空留巷的安全技术措施施工单位：回采工区编制日期：2009年11月4日16101采面沿空留巷安全技术补充措施为保留16101回风巷部分巷道为16102采面服务，经研究决定对16101采面上部采取沿空留巷方法进行开采，为确保安全生产，特制定以下安全技术措施：一、施工前，现场管理人员、工区跟班区长、安监员、班队长要首先巡视工作区域内的各种支护和顶板冒落情况，工作面有无异常现象，安全出口是否畅通，对发现的问题及时汇报、妥善处理。
二、沿空留巷步骤：1、将工作面溜子从溜尾处掐去3节溜槽，平推工作面，推进时回风巷至工作面留设3米净煤柱。
2、随工作面推进留设安全出口，保持正常回风行人，沿空留巷的距离为13米。
3、待工作面推进超过16102回风联络巷3米后，从工作面向回风巷透出口，并对沿空留巷段支护进行回撤，将溜尾端头支护上齐全后工作面正常推进，沿空留巷工作结束。
（详见后附沿空留巷示意图）三、支护方法：随采面推进，原工作面上部沿空留巷形成安全出口，保持两排花柱（煤壁侧）一排密集（老空侧）的支护形式，采用单体支柱配合铰接顶梁进行支护，并在铰接顶梁上部铺设塑编网进行加强支护。
行人侧宽度1.2米，柱距0.7米，高度见顶见底随工作面推进逐架进行整改。
四、沿空留巷段必须加强工作面的顶板管理工作，支柱使在实底上，棵棵支柱穿鞋，并用防倒绳将支柱连接在塑编网上。
经常对支柱进行注液，保证支柱初撑力不小于6.5MPa。
安全出口内严禁存放物料，保证行人侧的畅通。
五、超前支护使用要符合规程规定，上回风巷处的超前支护由原20米增加为超前33米；当沿空留巷段出现悬顶超规定时，及时采用人工强制放顶。
六、沿空留巷期间，加强工作面的通风工作。
通风工区管理人员及测风人员应经常检查工作面风量是否充足。
随工作面的推进，沿空留巷段的加长，会出现老塘回风的现象，可在工作面下半段加设挡风帘加强工作面上隅角的通风，防止瓦斯积聚。
七、加强工作面的检测监控工作，工作面上隅角安设便携式瓦检仪。
沿空留巷安全技术措施详细版
文件编号：GD/FS-4444（解决方案范本系列）沿空留巷安全技术措施详细版A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编辑：_________________单位：_________________日期：_________________沿空留巷安全技术措施详细版提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
为了减少11010采面与老采面之间的煤柱损失，经矿领导研究决定，采用无煤柱开采（沿空留巷）。
为保证施工安全特制定安全技术措施如下：1、施工方法：沿空留巷无煤柱采煤、沿17型溜子尾，沿巷口进煤柱2米。
2、支护规格：根据本采煤工作面顶板岩性情况，采用单体柱配圆木梁支护,棚间距为0.5米、净口1.8米、净高1.8米、下宽2.5米。
3.采空区处理方法：采用全部垮落法处理顶板。
采空区冒落高度应普遍不少于1.5倍采高，采空区局部悬顶和冒落不充分，面积小于2×5 m2时，采取打密集柱和戗柱加强支护，大于2×5 m2时，采取打戗棚、木垛、密集柱，加强矿压监测；大面积悬顶不落时，应采取上述措施外，必须进行强制放顶。
4.放顶安全措施：（1）、回柱后顶板不垮落，悬顶距超过作业规程规定时，必须停止作业，采取人工强制放顶。
（2）、放顶人员必须站在支架完整、无崩绳、崩柱、甩钩、断绳伤人等危险的安全地点工作。
沿空留巷安全技术措施(标准版)
沿空留巷安全技术措施(标准版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0429沿空留巷安全技术措施(标准版)为了减少11010采面与老采面之间的煤柱损失，经矿领导研究决定，采用无煤柱开采（沿空留巷）。
为保证施工安全特制定安全技术措施如下：1、施工方法：沿空留巷无煤柱采煤、沿17型溜子尾，沿巷口进煤柱2米。
2、支护规格：根据本采煤工作面顶板岩性情况，采用单体柱配圆木梁支护,棚间距为0.5米、净口1.8米、净高1.8米、下宽2.5米。
3.采空区处理方法：采用全部垮落法处理顶板。
采空区冒落高度应普遍不少于1.5倍采高，采空区局部悬顶和冒落不充分，面积小于2×5m2时，采取打密集柱和戗柱加强支护，大于2×5m2时，采取打戗棚、木垛、密集柱，加强矿压监测；大面积悬顶不落时，应采取上述措施外，必须进行强制放顶。
4.放顶安全措施：（1）、回柱后顶板不垮落，悬顶距超过作业规程规定时，必须停止作业，采取人工强制放顶。
（2）、放顶人员必须站在支架完整、无崩绳、崩柱、甩钩、断绳伤人等危险的安全地点工作。
回柱放顶前必须对放顶安全工作进行全面检查，清理好退路，回柱放顶时，必须指定有经验的人员观察顶板。
5、安全出口：（1）、为保证采面回采安全生产，需在进风、回风巷两端设有安全出口，安全出口规格2ⅹ0.8米（长x宽）。
（2）、采煤工作面下方有安全出口与巷道连接处20米范围内，必须加强支护，此巷道内高度不得低于1.8米。
采煤工作面运输巷沿空留巷安全技术措施
效果评价及持续改进方向探讨
效果评价指标体系构建
1 2 3
安全性指标
包括巷道变形、支护结构稳定性、顶板离层等方 面的监测数据，用于评价留巷安全性的直接指标 。
生产效率指标
通过对采煤机、运输机等设备的运行效率，以及 工作面推进速度等数据的收集和分析，评估留巷 技术对生产效率的影响。
经济性指标
综合考虑留巷技术的投入成本、维护费用以及因 提高生产效率而带来的经济效益等因素，构建经 济性评价指标体系。
现有支护技术及其效果评估
支护技术
目前常用的支护技术包括单体液压支柱、金属铰接顶梁、锚 网支护等。
效果评估
单体液压支柱和金属铰接顶梁支护方式在控制巷道变形方面 效果较好，但劳动强度大，支护成本高；锚网支护则具有支 护强度高、成本低等优点，但对巷道围岩条件要求较高。
存在问题与挑战
问题
运输巷在采煤过程中受采动影响，容易出现变形、破坏等问题，影响巷道使用和安全。
应急预案编制
针对可能发生的突发情况，编制相应的应急预案，明确应急处置 措施和人员分工。
应急演练实施
定期组织应急演练，提高作业人员的应急处置能力和协同配合能力 。
应急资源储备
储备必要的应急物资和装备，确保在突发情况下能够及时有效地进 行应急处置。
BIG DATA EMPOWERS TO CREATE A NEW ERA
联合支护沿空留巷原理
在采煤工作面回采过程中，通过加强 巷帮支护，防止采空区矸石冒落对运 输巷的破坏，从而保留运输巷。
综合运用巷帮支护和巷内支护两种方 式，形成联合支护体系，共同维护运 输巷的稳定性和安全性。
巷内支护沿空留巷原理
在采煤工作面回采过程中，通过在运 输巷内设置支护结构，支撑顶板和两 帮岩石，防止其冒落和片帮，从而保 留运输巷。

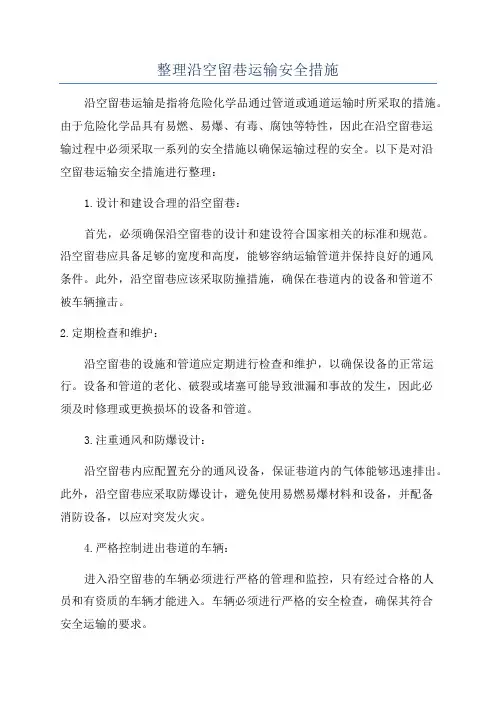

整理沿空留巷运输安全措施
