测色仪器的种类及操作
测配色仪基础知识以及操作注意
整理课件
测色操作注意点
▪ 1、色样测色（测色布样不同位置共4次，取平均值）
整理课件
▪ 2、光源选择（主辅选择）
整理课件
标样数值输出/入值
▪ 反 射 率（16点，31点） ▪ n m %R ▪ 400 6. 25 ▪ 420 3. 53 560 3 .2 6 ▪ 440 1.96 580 7 .3 4 ▪ 460 1.4 0 60 0 16.25 ▪ 480 1.22 620 30.50 ▪ 500 1.21 640 47.47 ▪ 520 1.34 660 63.72 ▪ 540 1.78 680 76.26 ▪ 700 82.48
7深delaa批次样a标准样表偏红表偏绿delbb批次样b标准样表偏黄表偏蓝delcc批次样c标准样表偏鲜表偏暗delhh批次样h标准样表偏逆时针方向调表偏顺时方向调测色仪色相环h值绿绿紫紫蓝蓝黄黄橙橙hue红红090180270测色仪ab轴对测量数据加白样的分析对测量数据加白样的分析cietintcietint值值偏红偏红值值偏绿偏绿白度差异值白度差异值测色仪操作测色仪操作测色仪设定条件测色仪
▪ 1、镜面光的设定：一般选择“镜面包含”，白度值测试时选择“镜面 不包含”；
▪ 2、测色孔径：可根据布样大小或客户要求有不同的要求； ▪ 一般测布选用LAV孔径（中孔径）
▪ 3、测色UV含量的设定： ▪ 白度值测试时选择“UV D65/10（CIE白度）”,非荧光品种选择“UV不
包含”；可根据客户要求有不同的要求；
测配色仪基础知识以及操作
2013-12-30
整理课件
颜色基础知识
色度计操作说明书
色度计操作说明书一、引言色度计是一种用于测量物体颜色的仪器。
本操作说明书将详细介绍如何正确操作色度计，以及如何获取准确的颜色测量结果。
二、仪器概述色度计由以下几个主要部分组成：1. 主机：包含显示屏、操作按钮和测量光源等。
2. 试样夹：用于固定待测物体，确保测量过程的稳定性。
3. 数据输出接口：用于将测量结果传输给电脑或其他外部设备。
三、准备工作在开始操作色度计之前，请执行以下准备工作：1. 确保色度计已插入电源，并开机。
2. 清洁试样夹，确保无尘、无污垢。
3. 将待测物体放置在试样夹上，并确保其表面干净，无油污或指纹。
四、操作步骤1. 校准在进行任何测量之前，需要先进行校准，以确保色度计的准确性。
步骤：- 按下菜单按钮，进入菜单界面。
- 在菜单中选择“校准”选项，并按下确认按钮。
- 将标准参照物放置在试样夹上，确保无遮挡光源的物体。
- 按下确认按钮开始校准，待校准完成后，色度计即可使用。
2. 测量进行颜色测量时，请根据以下步骤进行操作：步骤：- 将待测物体放置在试样夹上，确保其表面与试样夹接触良好。
- 按下测量按钮进行测量。
- 待测量完成后，结果将显示在屏幕上。
3. 数据传输如果需要将测量结果传输给电脑或其他设备，可以通过数据输出接口完成。
步骤：- 将色度计与电脑或其他设备连接。
- 根据设备要求进行数据传输设置。
- 按下数据传输按钮，开始传输数据。
五、注意事项在使用色度计时，请注意以下事项：1. 避免强光直射：在进行测量时，尽量避免强烈的阳光或其他光源直射到待测物体上，以确保测量结果的准确性。
2. 温度和湿度控制：尽量将色度计放置在恒温、恒湿的环境中，避免温度和湿度的变化对测量结果产生影响。
3. 保持清洁：定期清洁色度计及试样夹，以确保测量精度，并避免污染影响测量结果。
六、故障排除如果在使用色度计过程中遇到问题，请尝试以下解决方法：1. 重启色度计：尝试关闭并重新启动色度计，看是否能解决问题。

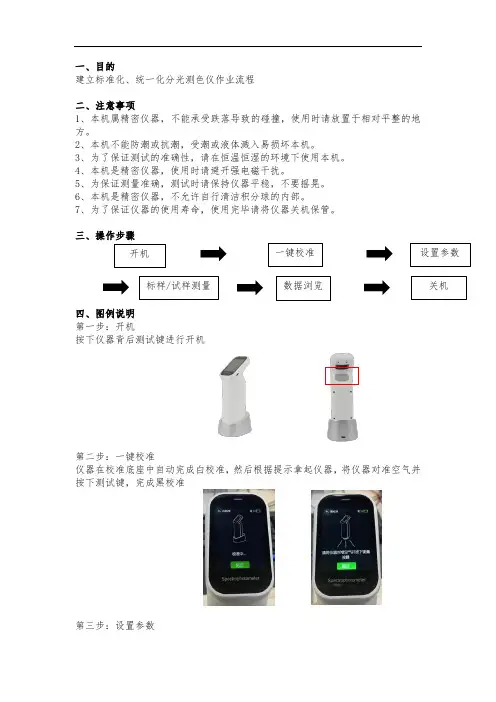

分光测色仪操作手册说明书
一、目的建立标准化、统一化分光测色仪作业流程二、注意事项1、本机属精密仪器，不能承受跌落导致的碰撞，使用时请放置于相对平整的地方。
2、本机不能防潮或抗潮，受潮或液体溅入易损坏本机。
3、为了保证测试的准确性，请在恒温恒湿的环境下使用本机。
4、本机是精密仪器，使用时请避开强电磁干扰。
5、为保证测量准确，测试时请保持仪器平稳，不要摇晃。
6、本机是精密仪器，不允许自行清洁积分球的内部。
7、为了保证仪器的使用寿命，使用完毕请将仪器关机保管。
三、操作步骤四、图例说明第一步：开机按下仪器背后测试键进行开机第二步：一键校准仪器在校准底座中自动完成白校准，然后根据提示拿起仪器，将仪器对准空气并按下测试键，完成黑校准第三步：设置参数开机设置参数一键校准关机数据浏览标样/试样测量测试前，请根据要求做好相应的设置，测量设置包括测量参数、光源选择、参照标准、测量模式、容差设置和平均设置。
第一次设置完，之后测试时默认为之前的设置。
系统设置在测试前一般不需要设置。
测量设置系统设置第四步：标样/试样测量进入测量界面，默认为标样测量。
标样测量：将样品完全贴合测试口，按下测试键测量，查看测得的参数值，继而保存测试结果。
试样测量：测试口换上试样样品，切换到试样测量界面，按下测试键测量，查看试样与标样的差值，查看是否合格，继而保存测试结果。
标样测量试样测量第五步：数据查看测试完并保存的数据请在“数据”中查看。
可在选中的数据上进行查看、删除、编辑名称等操作。
进入数据查看界面查看数据第六步：关机在测量结束并完成相应的数据保存及其他操作后，将仪器放置入校准底座中，长按测试键进行关机。
如果仪器长时间不使用，请确保仪器在无尘、干燥的环境中保存。
Datacolor测色仪的操作规程和注意事项操作规程
Datacolor测色仪的操作规程和注意事项一、操作规程1. 启动仪器：开启电脑，开启测色仪，预热20-30分钟。
2. 启动操作系统：鼠标左健双击桌面图标Datacolour Tools→显示对话框，输入用户名：dci，无密码→出现操作界面。
3.进行仪器校准及样品的测定：3.1.1 非白度测试时仪器的校准：a. 点击菜单栏Instrument→Calibrate，并进行镜面光泽、测色孔径、UV滤镜等参数选择。
b. 将黑筒放在分光仪上，按Ready进行黑筒校准。
c. 更换白板放在分光仪上，按Ready进行白板校准。
d. 更换绿板放在分光仪上，按Ready进行绿板校准。
e.察看：CMC.delE值，若小于0.4就点Accept；大于0.4就重测。
3.1.2 非白度测试时样品的测定a. 建立标样，点击Instrument→Std:inst avg，测定标准样。
b. 建立批次样，点击Instrument→Bat:inst avg，测定批次样(一般测4个点，经伟各测2 个点)。
3.2.1 白度测试时仪器的校准：a. 点击菜单栏Instrument→Calibrate，并进行参数选择。
b. 选择白度校准的参数：镜面光泽：镜面光泽不包含SCEUV滤镜；100%UV（滤镜off）测色孔径；一般为大孔径。
c. 重复3.1.1 的步骤进行校正d. 点击菜单栏里的Instrument→whiteness Setup→ UV Calibrate更换含荧光的UV白板放在分光仪上→点击Auto-Calibrate进行自动调节。
e.察看白度差是否+/-0.4(在此区间内就Accept；不在此区间内就重新点击Auto-Calibrator)3.2.2 白度测试时样品的测定：a. 点击菜单栏里的Instrument→Calibrate，此时可以发现原本设定为100%UV，经UV校正后电脑自动设定为UV校正。
b．根据客户的要求、样品的特性、样品的大小选择参数镜面光泽和测色孔径后。
远方 GSC-20 光泽分光测色仪用户手册说明书
前言 (1)版权申明 (2)注意事项 (3)目录 (4)第二章仪器介绍 (6)第三章操作指南 (7)3.1仪器主界面 (7)3.2测量 (8)3.2.1标样测量界面 (8)3.2.2试样测量界面 (11)3.2.3测量设置 (12)3.3校准 (15)3.3文件 (15)3.5系统设置 (17)3.5.1、远程连接 (18)3.5.2、版本信息 (19)3.6文件导出 (20)GSC-20光泽分光测色仪是依据CIE（国际照明委员会）标准开发的测量仪器，采用45/0测量几何，实现颜色与60°光泽的同步测量，使用锂电池供电，配置彩色触控屏，可以独立采集存储数据，也可以上传数据到个人电脑上进行数据分析，在实验室、生产和现场测量均十分方便。
仪器测量快捷、性能稳定，测量结果与目视评测结果接近，尤其适用于汽车内饰、3C电子、家电等外观颜色和光泽度的品控和检验。
主要特点：1）5寸彩色电容触控屏，使视野更开阔，指尖操作自如，毫无局促感；2）数据还可以Excel，JPG或其他格式导出，方便查看和编辑；3）超大容量的内存空间，可存储大容量的在线测试数据、测试历史数据，实现完全记录，方便现场对比分析，以及数据的快速传输和转移；4）5000mAh大容量高品质锂电池，待机时间长，便于野外测量；5）无线WIFI远程通讯，方便远距离测量和数据传输。
第二章仪器介绍图3.1仪器正面图图3.2仪器背面图①、测量按钮（两边按键功能一样，按下一次测量一次）②、Home 键（用于仪器的开关机和唤醒操作）③、电源指示灯、USB 通讯及充电接口④、液晶显示屏⑤、测试口⑤④①②③第三章操作指南主机基于Android操作系统，界面友好、直观，直接点击提示图标，即可快速完成参数设置、校零以及测量等操作。
3.1仪器主界面长按屏幕下方Home键，仪器启动（长按Home键，电源指示灯点亮后，即可松开Home键），进入主界面，如图3.1所示。
图3.1主界面1、状态栏：分别显示日期、时间、远方logo及电池电量等2、测量：点击进入测量菜单；3、定标：点击进入定标界面；3、文件：点击进入文件管理界面；5、系统设置：点击进入系统设置界面。
测色仪的使用方法
测色仪的使用方法测色仪是一种用来测量物体颜色的仪器，它可以帮助我们准确地获取物体的颜色数据，对于很多行业来说都是非常重要的工具。
下面我将介绍一下测色仪的使用方法，希望能对大家有所帮助。
首先，使用测色仪之前需要确保仪器处于正常工作状态。
检查仪器的电源是否连接正常，仪器表面是否有损坏或者脏污，以及仪器的校准是否准确。
只有在仪器状态正常的情况下，我们才能进行测色工作。
接下来，我们需要选择合适的测色模式。
不同的测色仪可能有不同的测色模式，例如CIE LAB、CIE LCH、RGB等。
在测色之前，我们需要根据实际情况选择合适的测色模式，以确保测量结果的准确性。
在进行测色之前，需要对待测物体进行准备工作。
首先要确保待测物体表面干净整洁，没有灰尘或者污渍的影响。
其次，需要将测色仪的测头对准待测物体表面，保持一定的距离和角度，以确保测量的准确性。
在测色过程中，需要注意避免外界光线的干扰。
测色仪通常会有遮光板或者遮光罩，我们需要确保在测色过程中使用这些配件，避免外界光线的干扰对测量结果造成影响。
测色仪通常会有测量按钮，当一切准备就绪后，我们可以按下测量按钮进行测色。
在测量过程中，需要保持手持稳定，避免因为手抖动而影响测量结果的准确性。
测色仪测量完成后，会显示出待测物体的颜色数据。
我们可以通过仪器上的显示屏或者连接的电脑软件来查看这些数据。
在获取数据后，我们可以根据实际需求进行进一步的处理和分析，比如颜色对比、颜色差异分析等。
最后，在使用完测色仪后，需要做好仪器的清洁和保养工作。
及时清理测色仪的表面和测头，保持仪器的干净整洁。
同时，定期对测色仪进行校准和维护，确保仪器的测量准确性和稳定性。
以上就是测色仪的使用方法，希望能帮助大家更好地使用这一工具。
测色仪在很多行业中都有着广泛的应用，掌握好使用方法可以帮助我们更准确地获取颜色数据，为工作和生活带来便利。
cm-3600a分光测色仪使用标准
一、仪器概述cm-3600a分光测色仪是一种用于测量物体颜色和光谱的精密仪器。
它采用了先进的光谱分析技术和精密的光学元件，能够准确测量各种材料的颜色参数，包括亮度、色度、色坐标等。
二、仪器特点1. 高精度测量：cm-3600a分光测色仪采用先进的光学技术，能够实现高精度的颜色测量，满足工业和科研领域对颜色测量精度的要求。
2. 宽波长范围：该仪器能够覆盖从可见光到近红外光谱范围，能够测量多种材料的颜色，适用范围广泛。
3. 快速测量：cm-3600a分光测色仪采用快速测量技术，能够在短时间内完成对样品颜色的测量，提高工作效率。
4. 灵活性强：该仪器支持多种测量模式，包括反射、透射、发光等模式，能够满足不同样品的测量需求。
5. 易操作性：cm-3600a分光测色仪操作简单，配备了友好的操作界面和丰富的测量功能，方便用户进行各种颜色测量操作。
三、使用标准1. 准备工作：在进行颜色测量之前，需要对cm-3600a分光测色仪进行正确的准备工作。
首先要确保仪器处于稳定的工作状态，检查仪器的电源和光源是否正常。
然后根据测量样品的特性选择合适的测量模式和参数，调节仪器至最佳工作状态。
2. 样品处理：在进行颜色测量之前，需要对样品进行适当的处理。
样品的平整度、干净度和表面光洁度都会对测量结果产生影响，因此在进行测量之前需要对样品进行处理，确保样品表面的光学性能良好。
3. 测量操作：在进行颜色测量时，需要按照仪器操作手册的要求进行操作。
首先将样品置于测量台上，并确保样品与测色仪的光路对准。
然后启动测量程序，等待测量结果稳定后进行记录。
4. 结果分析：测量完成后，需要进行测量结果的分析和处理。
根据测量结果，可以对样品的颜色参数进行分析和比较，判断样品的颜色特性，并根据需要进行进一步的数据处理和分析工作。
5. 仪器保养：在使用cm-3600a分光测色仪之后，需要进行相应的仪器保养工作。
定期清洁仪器的光学元件和光路结构，保持仪器的稳定性和精度，确保仪器长期正常工作。
色差仪测色仪安全操作及保养规程
色差仪测色仪安全操作及保养规程色差仪测色仪是用于测量色彩参数的一种仪器。
由于使用时涉及到电器、光学器材等专业知识和技能，在使用时需要严格遵守安全操作及保养规程，以确保使用过程中的安全和仪器的使用寿命。
安全操作规程1. 前期准备在使用色差仪测色仪之前，需要进行一些前期准备工作。
具体操作步骤如下：1.1 安装设备将色差仪测色仪设备按照厂家说明书安装好，确保设备处于平稳的环境中。
1.2 检查设备在使用前需要对仪器进行检查，确保仪器状态良好，包括：•检查仪器的插头和接头是否正确插入；•检查仪器的开关是否正确，安装设备时开关的位置是否设置正确；•检查仪器内部的电路和光学元件是否干净，无损坏。
1.3 空气准备为了确保测量的准确性，需要对空气进行准备，保证实验室环境的恒温恒湿。
2. 使用操作2.1 操作步骤在测量前，需要进行以下操作：•确认样品进行光谱测量的光照条件；•在测量前对仪器进行预热，通常需要30分钟左右；•校准仪器保证测量的准确性。
2.2 注意事项在使用色差仪测色仪时，需要注意以下事项：•在测量前，需要将样品平置在合适的位置，确保测量的准确性；•确认光源与样品之间的距离；•在选取测量光径大小的时候，需要考虑样品的大小，通常情况下选取8mm的光径；•在测量的过程中，需要避免选取样品的表面有明显的污迹或划痕，同时也需要注意避免搞乱样品上的色采；•在测量颜色过程中，需要对样品进行多次测量，以确保测量结果的准确性。
2.3 操作结束在完成测量后，需要进行以下操作：•关闭仪器的开关，切断电源；•减缓仪器内部的温度，30分钟后再进行仪器操作。
保养规程在正常使用色差仪测色仪的同时，也需要定期进行保养和维护，以延长仪器的使用寿命。
1. 保养步骤1.1 维持仪器卫生和清洁定期拆卸仪器的外壳和光学元件，将这些元件清洗一遍，使其保持明亮的光泽。
同时还要注意控制清洗流量、温度和气压，不让水渗入到仪器内部。
1.2 维护电源和操作系统定期检查电源线和操作系统，保证电路的稳定性和可靠性。
便携式分光测色仪的使用及操作流程与注意事项
便携式分光测色仪是一个很实用的工具，只要我们在使用过程中遵循这些注意事项和操作流程，就能准确地测量物体的颜色，让它在色彩相关的工作和研究中发挥最大的作用。
2. 校准
- 校准是测量准确颜色的关键步骤。就像给尺子定刻度一样重要。按照仪器的操作说明，使用标准的白色或黑色校准板进行校准。如果校准不正确，就像用歪了的秤去称东西，结果肯定是错的。
3. 测量
- 将要测量的物体表面清理干净，这就像洗脸一样，要让物体以干净整洁的面貌接受测量。把测色仪的测量口对准物体表面，确保紧密贴合或者保持合适的测量距离（根据仪器的要求）。然后按下测量键，仪器就像一个小侦探一样开始分析物体的颜色了。
1. 清洁保养
- 测量结束后，要及时清洁测色仪的测量口。就像吃完饭要擦嘴一样。如果测量口有污渍残留，下次测量时可能会污染被测物体，也会影响测量结果。可以用干净柔软的布轻轻擦拭。
- 定期对仪器进行保养，比如检查仪器内部的光学部件是否有灰尘等。这就像给汽车做定期保养一样，能延长仪器的使用寿命。
2. 妥善存放
三、操作过程中的注意事项
1. 测量角度很关键
- 测量角度就像拍照的角度一样，不同的角度可能会得到不同的效果。要按照仪器的规定角度进行测量。如果角度不对，测量出来的颜色可能就会和实际颜色“貌合神离”。这就好比从下往上给人拍照，可能会拍出很奇怪的效果，测色也是同样的道理。
2. 多次测量取平均值
- 为了得到更准确的结果，就像在选举中要多统计几次票数一样，要对同一物体进行多次测量并取平均值。因为物体表面可能存在微小的颜色差异，多次测量可以减少误差，让结果更接近真实颜色。
颜色测量和测色仪器
科学研究
颜色测量是研究颜色科学、 心理学、艺术等领域的基 础工具。
颜色测量原理及方法
颜色匹配法
分光光度法
通过比较待测色与标准色的差异，实现颜 色的定量描述，如孟塞尔颜色系统。
利用分光光度计测量物体反射或透射光的 光谱分布，从而得到物体的颜色信息。
色差公式法
仪器化颜色测量方法
根据特定的色差公式（如CIEDE2000等） ，计算待测色与标准色之间的色差，实现 颜色的精确测量。
多功能集成化
将颜色测量与其他相关 功能（如光谱分析、荧 光分析等）集成在一起， 实现一机多用，提高使 用便捷性。
智能化与自动化
引入人工智能和机器学 习技术，实现颜色测量 的自动化和智能化，提 高测量效率和准确性。
行业应用拓展前景预测
纺织印染行业
应用于纺织品的颜色测量和品质控制，提高 生产效率和产品质量。
塑料橡胶行业应用
1 2 3
原材料质量控制
通过颜色测量技术可以监控塑料或橡胶原材料的 颜色变化，确保生产过程中的稳定性和一致性。
产品颜色设计
测色仪器可以为塑料和橡胶制品的设计师提供准 确的颜色数据，帮助他们实现精确的颜色设计和 配色。
质量控制与检测
在塑料和橡胶制品的生产过程中，颜色测量技术 可用于监控产品的颜色一致性、色牢度等质量指 标。
手持式便携测色仪
原理
手持式便携测色仪采用小型化的分光或积分球技术，将测量系统 集成在一个手持设备中，方便携带和使用。
优点
具有便携性、操作简单、快速测量等优点，适用于现场或户外颜色 测量需求。
缺点
由于体积和重量的限制，手持式便携测色仪的测量精度和稳定性可 能略低于大型测色仪器。
在线自动连续测色系统
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
书山有路勤为径；学海无涯苦作舟
测色仪器的种类及操作
在做色彩管理的时候如果不知如何去使用仪器，在对色彩在做修正是一种障碍，所以色彩测量仪器(Color Measuring Instrument)是被设
计用来测量物体的反射率(Reflectance)，透射率(Transmittance)，CIE
色度值(如XYZ三刺激值)或可见光谱(380nm-730nm)或辐射亮度(Spectral Radiance)等色彩亮度的各种光学仪器。
测色仪器模式有被设计用来测量光源色(Self-Luminance or Emission)，如Monitor。
测量反射稿(Surface Color)，如印刷品、Printer。
测量透射稿(Transmitted Color)如Film。
测量仪器的种类：
色温表(Color Temperature meter)、
测光表(Exposure meter)、
浓度计(Densitometer)、
色度计(Colorimeter)、
光_光度计(Sectrophotometer)、
光谱辐射计(Spectroradiometer)它是非接触性的一种测量仪器，如
PR650。
测色仪器操作：
单点量测(Single-point measurement)：X-rite
DTP22、528、GretagMachbeth SpectroEye
Strip Scanning：X-Rite DTP41、GretagMacbeth EyeOne Automated XY Table：X-rite DTP70、GretagMacbeth SpectroScan、iCColor
