双音报警器课程设计报告
双音报警器熟悉用555构成的多谐振荡器电路
一,目的与要求1、掌握555构成电路的实际应用。
通过双音报警器熟悉用555构成的多谐振荡器电路。
2、熟悉555时基电路控制端的功能和作用。
3、了解用电压调制频率的方法。
4、学会分析变化的信号波形。
(二)设计任务1.按照设计的双音报警器电路原理图上的元件编号,焊件元件,组装双音报警器;2.将该电路接上+5V 直流电源,试听音响效果,对比电路发出的声音是否接近实际的救护车的呼叫声.(三) 设计要求1.选择合适的元器件,确定其参数;2.完成全电路理论设计,安装调试,绘制电路原理图;3.撰写设计报告(包括调试总结报告);4. 上交直流稳压电源制作产品一件.它是由两个555 集成块组成的双音报警器.该电路主要由集成元件组成。
(一)555 的特点:555 电路是美国Sginetics 公司于1972 年最早研发的,该电路功能强大,连接使用方便,灵活,俗称"万能快". 555 电路时555 系列时基极成电路或555 定时集成电路的简称,主要特点如下: (1)定时的精度,工作速度及可靠性都较高. (2)使用的电源范围宽,可在2V~18V 之间正常工作. (3)具有一定的功率驱动能力,可驱动微电动机,指示灯和扬声器等. (4)结构简单,使用灵活,用途广泛,可组成各种波形的振荡器,定时电路等.(三)555 的内部结构(1)555 集成定时器:不仅为我们提供了一个复位电平为2Vcc/3,置位电平为Vcc/3,且可以通过端直接从外部进行置0 的基本RS 触发器,而且还提供了一个状态受触发器控制的MOS 管开关,应用起来非常灵活. IC1 的2,6 脚的周期为1S 的低频锯齿波信号作为IC 2 的调制信号,使IC 2 输出一个扫频矩形波,产生变调效果.晶体管VT 接成射级跟随器,使IC1 的 2 脚上的锯齿波经VT 缓冲后加到IC 2 的 5 脚上,使IC 2 的振荡频率在0.67s 内逐渐降到一个低频率, 再在0.33s 内上升到原来的高频率,如此反复进行下去,使扬声器发出类似消防车的声音. (2)比较器:比较器的主要功能是输入电压和基准电压进行比较,把比较的结果用高电平"1"或低电平"0"两种状态在其输出端输出. (3)基本RS 触发器:555 电路的核心为基本RS 触发器,他们由 2 个与非门反叉构成.这种触发器的输入端要求用低电平触发.其中连接在触发器上的引脚MR 称为总复位端, 只要在MR 端上加低电平, 则不管触发器原来的状态如何, 也不管输入端加的是什么信号,触发器的输出均被置0. (4)输出电路:输出电路是将基本RS 触发器的Q 端的信号经过反向驱动后送VO 输出端.由于555 内部的输出电路由驱动电路,使其带负载的能力得以提高,可直接驱动小型继电器,微电动机及扬声器. (5)放电开关:555 电路的使用大多与电容的充电和放电有关,通常是将比较器的输入端接到外电路的一个电容上,这只电容与电阻串联,工作时,电源通过电阻向电容充电, 当电容上的电压达到值电压时, 比较器输出状态发生变化, 使RS 触发器的输出从高电平翻转到低电平,这个输出电压的变化就是定时控制信号.为了使定时电路可以反复使用,当完成一次定时控制后,为了将电容上的电荷放掉,在555 电路中设置了一个放电开关晶体管。

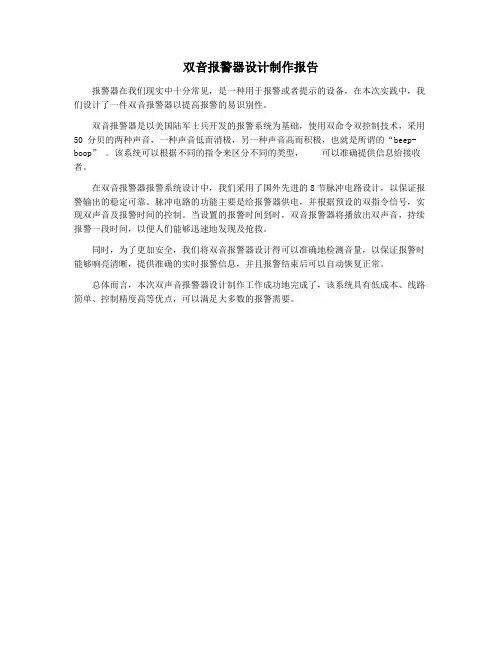

双音报警器设计制作报告
双音报警器设计制作报告
报警器在我们现实中十分常见，是一种用于报警或者提示的设备，在本次实践中，我们设计了一件双音报警器以提高报警的易识别性。
双音报警器是以美国陆军士兵开发的报警系统为基础，使用双命令双控制技术，采用50 分贝的两种声音，一种声音低而消极，另一种声音高而积极，也就是所谓的“beep-boop” 。
该系统可以根据不同的指令来区分不同的类型，可以准确提供信息给接收者。
在双音报警器报警系统设计中，我们采用了国外先进的8节脉冲电路设计，以保证报警输出的稳定可靠。
脉冲电路的功能主要是给报警器供电，并根据预设的双指令信号，实现双声音及报警时间的控制。
当设置的报警时间到时，双音报警器将播放出双声音，持续报警一段时间，以便人们能够迅速地发现及抢救。
同时，为了更加安全，我们将双音报警器设计得可以准确地检测音量，以保证报警时能够响亮清晰，提供准确的实时报警信息，并且报警结束后可以自动恢复正常。
总体而言，本次双声音报警器设计制作工作成功地完成了，该系统具有低成本、线路简单、控制精度高等优点，可以满足大多数的报警需要。
双音报警器的电路设计
《电子技术计算机绘图基础》设计报告题目：学院：专业班级：学号：学生姓名：指导教师：日期：双音报警器的电路设计一、设计描述1、设计目的和任务1).熟悉手工焊锡常用工具的使用方法。
2).基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的流程。
3).能够根据电路原理图，元器件实物设计并制作小工艺品。
4).熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
2、原理分析当按下开关，NE555计时器，4引脚于高电平，元件工作，电容C1充电，且2、6引脚达到高电平，此时输出端3为低电平，扬声器发出响声；开关松开后，电容C1放电，在2、6引脚大于1/3Vcc前，3端为低电平，扬声器工作；当放电使2、6端电平小于1/3Vcc，3端为高电平，扬声器不工作。
电容C2与滑动变阻器一起控制引脚4的状态，使置零输入端呈不同的临界电压，从而控制扬声器响音时间的长短。
当电路转换时，2、6端电压不同，使得输出端3低电平电压也不同，从而实现扬声器的双音。
二、Multisim仿真用Multisim自设改进电路图(包括电路图及仿真波形)三、Protel 原理图四、PCB五、总结与体会通过本次设计，我真正学到了很多东西。
1. 了解了门铃的基本知识，通过具体的电路图，掌握了简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。
2. 对multisim有了一定的认识，基本了解其中的元件及应用，能够用其进行电路设计模拟，它是一个很好用的工具。
3.熟悉了PROTEL 2004从绘制原理到制作PCB整个设计流程。
六、参考书目阎石《数字电子技术基础》高等教育出版社2008年12月杨欣《电路设计与仿真-基于Multisim8与Protel2004》清华大学出版社2006年1月要求：1、该设计应包括以上四部分内容（设计描述、MULTISIM仿真、原理图及PCB，每部分占部分的25%）2、上述四个部分应该是同一个设计的四个部分，否则酌情扣分。
大学双音课实训教案
课程名称：电工电子技术与技能授课对象：大学二年级学生课时安排：2课时教学目标：1. 理解双音报警器的工作原理和电路组成。
2. 学会双音报警器的制作方法，包括元器件的选择、电路连接和调试。
3. 培养学生的动手实践能力、团队合作精神和问题解决能力。
教学重点：1. 双音报警器电路的组成和功能。
2. 双音报警器电路的连接和调试方法。
教学难点：1. 元器件的选择和电路参数的确定。
2. 电路故障的排查和解决。
教学内容：一、课程导入1. 介绍双音报警器在生活中的应用，激发学生的学习兴趣。
2. 简要讲解双音报警器的工作原理。
二、元器件的选择与介绍1. 介绍电路所需的元器件，如晶体管、电阻、电容、扬声器等。
2. 讲解元器件的特性和参数选择方法。
三、电路连接1. 演示电路连接步骤，包括元器件的布局、焊接和布线。
2. 强调电源线连接的正确性，避免接错导致元器件损坏。
四、电路调试1. 讲解电路调试的方法，包括检查电路连接是否正确、测量电路参数等。
2. 演示电路调试过程，使学生掌握调试技巧。
五、故障排查与解决1. 介绍电路故障的类型和排查方法。
2. 演示故障排查过程，使学生学会解决电路问题。
六、实训操作1. 学生分组进行双音报警器的制作和调试。
2. 教师巡回指导，解答学生在制作过程中遇到的问题。
教学过程：一、课程导入（10分钟）1. 介绍双音报警器在生活中的应用。
2. 简要讲解双音报警器的工作原理。
二、元器件的选择与介绍（20分钟）1. 介绍电路所需的元器件及其特性。
2. 讲解元器件参数选择方法。
三、电路连接（30分钟）1. 演示电路连接步骤。
2. 学生分组进行电路连接。
四、电路调试（30分钟）1. 讲解电路调试方法。
2. 演示电路调试过程。
3. 学生分组进行电路调试。
五、故障排查与解决（20分钟）1. 介绍电路故障类型和排查方法。
2. 演示故障排查过程。
3. 学生分组进行故障排查。
六、实训总结（10分钟）1. 学生总结实训过程中的收获和体会。
双路防盗报警器实训报告
一、实训背景随着社会经济的发展和人民生活水平的提高，人们对家庭和财产安全的重视程度越来越高。
为了保障家庭和财产的安全，各种防盗报警设备应运而生。
本实训旨在设计和制作一款双路防盗报警器，该报警器可以同时检测两种不同的入侵方式，并在检测到入侵信号时发出警报，以提高家庭和财产的安全性。
二、实训目标1. 熟悉双路防盗报警器的工作原理和设计方法。
2. 掌握双路报警器电路的元器件选择、电路设计、焊接和调试方法。
3. 通过实训，提高动手能力和实际应用能力。
三、实训内容1. 原理分析双路防盗报警器主要由声路报警模块、光路报警模块、延时报警模块和报警指示模块组成。
声路报警模块通过555定时器产生振荡信号，驱动扬声器发出警报声；光路报警模块利用红外传感器检测入侵者；延时报警模块通过555定时器和电容、电阻等元件实现延时报警功能；报警指示模块由警灯和蜂鸣器组成，用于指示报警状态。
2. 元器件选择（1）声路报警模块：555定时器、扬声器、电阻、电容等。
（2）光路报警模块：红外传感器、电阻、电容等。
（3）延时报警模块：555定时器、电阻、电容、二极管等。
（4）报警指示模块：警灯、蜂鸣器、电阻、电容等。
3. 电路设计（1）声路报警模块电路设计：采用555定时器产生振荡信号，驱动扬声器发出警报声。
（2）光路报警模块电路设计：利用红外传感器检测入侵者，当检测到入侵者时，输出低电平信号。
（3）延时报警模块电路设计：采用555定时器构成单稳态延时电路，当输入端输入低电平时，输出端输出高电平信号，实现延时报警功能。
（4）报警指示模块电路设计：由警灯和蜂鸣器组成，用于指示报警状态。
4. 焊接和调试（1）按照电路图焊接电路板。
（2）调试声路报警模块，确保扬声器能够发出警报声。
（3）调试光路报警模块，确保红外传感器能够检测到入侵者。
（4）调试延时报警模块，确保延时时间符合要求。
（5）调试报警指示模块，确保警灯和蜂鸣器能够正常工作。
四、实训结果通过本次实训，我们成功设计并制作了一款双路防盗报警器。
双路报警器实习报告
双路报警器实习报告一、实习目的本次实习的主要目的是通过设计和制作双路报警器，掌握电子电路的设计、焊接和调试技能，提高自己的动手能力和实际问题解决能力。
同时，了解双路报警器的工作原理和应用场景，增强自己的防盗意识。
二、实习内容1. 双路报警器的设计本次实习的双路报警器主要包括声路报警和光路报警两个部分。
声路报警通过555定时器的振荡性质，提供两个不同的频率，实现报警声的一高一低。
光路报警则利用4011的与非性质，只有在两个输入端都为高时才输出低电平，实现报警灯的交替闪烁。
2. 双路报警器的焊接根据设计原理图，使用电子元器件进行焊接，包括555定时器、4011与非门、报警灯、电阻等元器件的焊接，确保电路连接正确无误。
3. 双路报警器的调试通过反复测试，调整电路中各个元器件的参数，确保报警器的报警声和灯光能够正常工作，满足设计要求。
三、实习过程1. 设计阶段首先，根据实习要求，学习双路报警器的工作原理，了解声路报警和光路报警的实现方法。
然后，根据原理图，选择合适的电子元器件，进行电路设计。
在此过程中，遇到一些问题，如元器件的选择、电路连接等，通过查阅资料和请教同学，逐步解决。
2. 焊接阶段根据设计好的原理图，开始进行焊接。
在焊接过程中，注意元器件的极性，避免焊接错误。
同时，保持焊接区域的整洁，防止短路和故障。
在焊接完成后，进行初步的检查，确保电路连接正确。
3. 调试阶段焊接完成后，开始进行调试。
首先，检查电路中的电源、接地等基本连接是否正确。
然后，通过调整元器件的参数，如电阻的值、555定时器的频率等，使报警器的报警声和灯光能够正常工作。
在调试过程中，发现一些问题，如报警声的音量过大或过小，灯光闪烁速度过快或过慢等，通过调整元器件或电路连接，逐步解决。
四、实习收获通过本次实习，我掌握了双路报警器的设计、焊接和调试技能，提高了自己的动手能力和实际问题解决能力。
同时，了解了双路报警器的工作原理和应用场景，增强了自己的防盗意识。
(整理)双音报警器设计报告1
课题----双音报警器的设计与制作----课题实验人:系院: 信息与计算科学系班级: 2008级自动化一班学号: 200807013153姓名: 张岩松指导教师: 王东起时间: 2010.6.9目录第一章电路设计方案及选定 (1)1.1 设计任务及要求 (1)1.2 设计方案的选定 (1)1.2.1 设计方案的选定及其理由 (2)第二章555定时器 (3)2.1计时器的特点及原理 (3)2.1.1 计时器的特点 (3)2.2.1计时器的原理 (4)2.2由555定时器组成的多谐振荡器 (5)第三章电路的设计与调试 (7)3.1电路的设计 (7)3.2电路的制作 (8)3.3 电路的修正 (9)心得与体会 (11)附录A 双音报警器设计原理图 (12)附录B 元件清单 (13)第一章电路设计方案及选定1.1 设计任务及要求本课程要求设计一个双音报警器。
设计要求用555时基电路施密特的多谐振荡器，使电路通过一个小型扬声器可以发出两种不同频率的“滴、嘟、滴、嘟……”的声响，与救护车的笛音相似而发出报警信号。
实训目的：1、掌握555构成电路的实际应用。
通过双音报警器熟悉用555构成的多谐振荡电路。
2、熟悉555时基电路控制端的功能和作用。
3、了解用电压调制频率的方法。
4、学会分析变化的信号波形。
1.2 设计方案的比较和选定1.2.1 设计方案的比较该方案可以有多种设计思路与可行性方案。
例如与非门组成的双音报警器、电路光控报警电路、由两个555集成块组成的双音报警器等。
依据本组成员的综合能力及个人的实践水平只能实践其一,此方案如下:方案：IC:5脚为控制端，片内接比它是由两个555集成块组成的双音报警器。
其12。
一般555组成自激多谐振荡器时，将5脚通较器的反相输入端，电位为Vcc3过一个小电容(0.01μF-0.1μF)接地，以防止外界干扰对阀值电压的影响，当需要把它变成可控多谐振荡器时，可以在电路的5脚外加一个控制电压，这个电压将改变芯片内比较电平，从而改变振荡频率，当控制电压升高(降低)时，振荡频率降低(升高)，这就是控制电压对振荡信号频率的调制。
双音调报警电路课程设计
双音调报警电路课程设计一、课程目标知识目标：1. 理解双音调报警电路的基本原理，掌握电路的组成及各部分功能；2. 学会使用电子元件搭建双音调报警电路，并了解不同元件参数对电路性能的影响；3. 掌握双音调报警电路的设计方法和步骤，能运用所学知识解决实际问题。
技能目标：1. 培养学生动手操作能力，能正确使用仪器、仪表进行电路搭建和调试；2. 培养学生团队协作能力，能在小组合作中发挥个人特长，共同完成电路设计任务；3. 提高学生问题解决能力，能针对电路搭建过程中出现的问题进行分析、调整和优化。
情感态度价值观目标：1. 培养学生对电子技术的兴趣和热情，激发学生主动探究、创新实践的精神；2. 培养学生严谨、踏实的科学态度，养成良好的人际沟通和团队协作习惯；3. 增强学生环保意识，让学生认识到电子技术在节能、环保方面的应用价值。
本课程针对高年级学生，结合电子技术课程内容，注重理论知识与实践操作相结合，旨在提高学生的动手能力、创新能力和问题解决能力。
通过本课程的学习，使学生能够掌握双音调报警电路的设计方法，培养学生在实际应用中运用所学知识解决问题的能力。
同时，注重培养学生的情感态度价值观，激发学生的学习兴趣，为学生的未来发展奠定基础。
二、教学内容本章节教学内容主要包括以下几部分：1. 双音调报警电路基本原理：介绍双音调报警电路的工作原理，分析电路中各部分的功能及相互关系。
2. 电子元件及其特性：学习常用电子元件如电阻、电容、二极管、三极管等，了解它们的参数及其在电路中的作用。
3. 双音调报警电路设计方法：学习双音调报警电路的设计步骤，包括电路图的绘制、元件选型、参数计算等。
4. 电路搭建与调试：动手搭建双音调报警电路，学习使用仪器、仪表进行电路调试，分析并解决电路中可能出现的问题。
5. 教材章节关联：教学内容与教材第三章“模拟电子电路”和第四章“数字电子电路”相关内容关联。
具体教学内容安排如下：第一课时：双音调报警电路基本原理及电路组成第二课时：常用电子元件及其特性第三课时：双音调报警电路设计方法及步骤第四课时：电路搭建与调试（1）第五课时：电路搭建与调试（2）教学内容注重科学性和系统性，结合课程目标，使学生能够掌握双音调报警电路的设计、搭建和调试方法，培养学生在实际应用中解决问题的能力。
