汽包水位调节方法
4.1.2分工、协调、联系
1）分别管控影响水位的重要参数：水位、燃烧、调门、放水等 2）较大操作提前准备好 3）说出影响别人调整的现象
锅炉汽包水位调节 4、水位调整方法
4.1基本技能
4.1.3确定备用、后续手段
1）保护、联锁：前墙放水、高旁、省煤器再循环、汽包放气 2）提前想好出现意外用什么方法解决
4.1.4基本技巧
1）记数据：水位稳定时，给水流量 2）估计给水流量：粗调30吨/10MW（高加投入）；再根据水位细调 3）判断变化趋势，提前量
锅炉汽包水位调节 4、水位调整方法
4.2经验积累（1-4打破基本调解技巧）
4.2.1燃烧强度突变 4.2.2蒸汽流量突变 4.2.3冷、热水混合影响 4.2.4给水流量突变 4.2.5设备联锁突开、突关影响 4.2.6学会在混乱中找机会建立“稳定平台” 4.2.7分析、记录、整理 4.2.8对变化现象多问为什么？
锅炉汽包水位调节
10、典型事故中的汽包水位调节
10.1燃料突然部分丧失燃料突然部分丧失（磨跳闸、堵断煤、皮
带打滑、风烟转机单侧跳闸RB等）
10.1.1与水位相关现象： 1）压力下降、负荷下降 2）水位先下降后上升 3）可能触发RB 10.1.2人工水位调节处理： 1）增大给水流量，控制水位不下降 2）立即将运行的给煤机加满或加至原来总煤量 3）水位允许时，关小调速汽门控制压力缓慢下降至稳定 4）按“基本调节技巧”调节水位 5）调整给水运行方式与当前负荷相对应，泵数量、再循环 位置、供水主旁路？
锅炉汽包水位调节
9、启停机过程中的汽包水位调节
9.3停机打闸前后汽包水位控制
9.3.1原理：锅炉滑停本身就是逐渐冷却的过程，炉水会逐渐 收缩，当停止最后一台磨煤机时，热负荷突然下降，同时 炉膛处于吹扫阶段，更会加重炉水收缩。 打闸停磨时的给煤量越大，水位下降越大，严重时可能导 致凝汽器、除氧器水位过低 9.3.2控制措施 1）逐渐减小给煤量，直至少于18t/h 2）凝汽器、除氧器保持较高水位 3）降负荷至30MW以下 4）打闸前燃烧、水位稳定几分钟 5）打闸前汽包水位上至+150mm
锅炉汽包水位调节
5、燃烧强度对水位的影响
5.4控制措施：
1）立即反向补充燃烧强度；必须迅速；例：磨跳闸，其它 磨加煤 2）控制调速汽门、疏水门、排汽门开度，暂时制造虚假水 位，缓解水位变化速度（有后遗症，必须暂时或选用） 3）针对水位情况大量补水或减水 4）控制调速汽门，根据热负荷调整机组负荷，压力基本稳 定 5）根据负荷变化，按水位调整“基本技巧”调整
锅炉汽包水位调节 9、启停机过程中的汽包水位调节
9.2水位膨胀后的严重缺水
9.2.1原理：水位膨胀时不敢加水，完全膨胀蒸发后实际上已 经缺水，当加少量冷水时，水冷壁、省煤器中的水急剧收 缩。 9.2.2控制措施： 1）大量加水；见水位反弹立即收水，防止再次膨胀过调 2）增强燃烧；注意升温升压速度 3）开大5%旁路疏水瞬间提拉水位；暂时救急 4）开大高旁瞬间提拉水位；暂时救急 5）保持少量连续供水
1）调试是关键 2）任何负荷下都能成功吗？ 3）参与就不行吗？
锅炉汽包水位调节
3、心理素质培养
3.1仿真机（艺高者胆大）
思路混乱 操作迟缓 操作错误
3.2 正确对待考核（鹿死谁手？）
大脑一片空白 手抖 不敢参与
锅炉汽包水位调节 4、水位调整方法
4.1基本技能
4.1.1供水方式？电泵？汽泵？几台？主路？30%旁路？
锅炉汽包水位调节 9、启停机水达到饱和温度局部沸腾； 分水冷壁沸腾、省煤器沸腾 9.1.2控制措施： 1）放水；注意放水管道的承压条件 2）减弱燃烧，烟温探针温度缓升；注意启机速度 3）关小5%旁路疏水瞬间压水位；暂时救急 4）关小高旁瞬间压水位；暂时救急 5）保持少量连续供水
2013年2月18日
锅炉汽包水位调节
10、典型事故中的汽包水位调节
10.3锅炉安全门动作
10.3.1与水位相关现象： 1）汽压、负荷下降 2）水位突然迅速升高 3）压力下降时安全门回座，水位迅速下降 10.3.2人工水位调节处理： 1）立即关小调速汽门，抵消蒸汽流失，压制水位迅速升高、汽压下降 2）调节给水流量（或增或减），水位维持+100~+150mm，准备安全门 回座 3）安全门回座时，立即根据水位开启调速汽门，并以维持压力不变为 准 4）安全门不回座时，立即减煤，水位允许时，关小调速汽门控制压力 缓慢下降，减小蒸汽损失 5）按“基本调节技巧”调节水位，估算安全门排气量 6）调整给水运行方式与当前负荷相对应，泵数量、再循环位置、供水 主旁路？
锅炉汽包水位调节
1、影响汽包水位调节的综合因素
超重考核 上仿真机少 经验积累 培训不到位
人（心理素质） 环 环 境 影 响
手抖、不敢参与 大脑一片空白 操作迟缓、错误 思路混乱
法（调水技法）
不会基本调法 判断失误
测 水 位 管 事 理 故 失 控
错误参与
操作量增大
干着急
增大出事几率
调整手段减少
机（RB处理）
锅炉汽包水位调节
7、冷、热水混合对水位的影响
7.1原理：冷热水混合，炉水温度突然低于饱和温度，炉水 汽泡骤然减少，汽包水位下降。 7.2案例： 省煤器再循环突然开启 点火初期第一次进水 高加跳闸后给水温度突降 7.3处理措施： 1）大流量给水，防止越加水水位越降 2）适当增强燃烧 3）发现水位回头立即减小给水流量，防止水位膨胀，造成 水位过高
锅炉汽包水位调节
10、典型事故中的汽包水位调节
10.2给水泵跳闸
10.2.1与水位相关现象： 1）给水流量下降，水位降低 2）可能触发RB 10.2.2人工水位调节处理： 1）增大给水流量，控制水位不降或缓慢下降，注意泵不要超负荷 2）联启备用泵，参与水位调节 3）关闭排污放水门 4）立即减煤，水位允许时，关小调速汽门控制压力缓慢下降至稳 定 5）按“基本调节技巧”调节水位 6）调整给水运行方式与当前负荷相对应，泵数量、再循环位置、 供水主旁路？
锅炉汽包水位调节
8、给水流量突变的影响
8.1原理：？ 8.2案例： 给水泵跳闸 给水门故障 给水管路泄漏 炉管泄漏 8.3处理措施： 1）力求立即恢复设备故障，如给水泵跳闸联启备用泵 2）大流量给水粗调水位；注意给水泵不过负荷 3）根据情况减热负荷，重点用调门维持压力微降，防止虚 假水位捣乱 4）寻找稳定平台 5）估计例外给水流量，再按“基本调节技巧”调节水位
1）纠正操作习惯：掌握基本技能 2）组织分析、讨论水位变化原理：解决经验不足问题
锅炉汽包水位调节 2、管理出效益
管什么？如何管？如何落到实处？
2.3（料）设备缺陷
1）1300条/月；最后防线≠问题全压给你；常在河边走就 是不湿鞋 2）消除开口缺陷，增加调整手段 3）提高检修质量也需要我们配合
2.4（机）RB成功
锅炉汽包水位调节 6、蒸汽流量突变对水位的影响
6.1原理：蒸汽流量突然变化，压力骤变，炉水饱和温 度骤变，汽、水状态骤变，汽包水位骤变。 6.2现象： 蒸汽流量突增：汽包水位先上升后下降 蒸汽流量突减：汽包水位先下降后上升 6.3防范措施：（不人为制造蒸汽流量突变） 1）缓慢调节调速汽门、升降负荷 2）缓慢调节一、二级旁路 3）缓慢开关疏水门
锅炉汽包水位调节 5、燃烧强度对水位的影响
5.1原理：炉膛热负荷突然增强或减弱，导致水冷壁的水突 然膨胀和收缩。 5.2现象： 热负荷突增：汽包水位先增后降 热负荷突减：汽包水位先降后升 越低负荷变化越明显 5.3防范措施：（不人为制造燃烧强度突变） 1）逐渐投入或停止大油枪 2）启、停磨时适当减小磨风量，控制出粉速度 3）磨盘与磨辊间隙过大，会导致集中出粉，应先请检修调 整后启动
汽包水位调节
发电部
魏玉滨
2013年2月6日
锅炉汽包水位调节
目 录
1、影响汽包水位调节的综合因素 2、管理出效益 3、心理素质培养 4、水位调节方法 4.1 基本技能 4.2 经验积累 5、燃烧强度对水位的影响 6、蒸汽流量突变对水位的影响 7、冷、热水混合对水位的影响 8、给水流量突变的影响 9、启停机过程中的汽包水位调节 10、典型事故中的汽包水位调节
锅炉汽包水位调节
10、典型事故中的汽包水位调节
10.5高加事故解列时汽包水位调整
10.5.3第二阶段现象： 1）因高加跳闸，减煤，导致给水温度急剧下降，致使锅炉蒸发能力、 汽压、负荷、主汽流量、汽包水位下降 2）因前期压力升高，自动调节致使给水泵转速可能达到最高、进入炉 内的冷水受热膨胀，导致水位迅速上升 10.5.4第二阶段处理： 1）水位降低时继续保持给水流量，当水位下降减缓时，提前适当降低 给水泵转速 2）当水位快速升高时，手动关闭PCV阀（关闭时两个PCV分时关闭， 且保持较高水位），压力继续下降时，关小调速汽门，维持压力稳定。 3）减小给水泵转速来不及时，可根据当前负荷，打掉一台汽泵，保持 一汽一电泵运行 4）按“基本调节技巧”调节水位 5）调整给水运行方式与当前负荷相对应，泵数量、再循环位置、供水 主旁路？
锅炉汽包水位调节
6、蒸汽流量突变对水位的影响 6.4控制措施：
1）立即反向补充蒸汽流量变化；必须迅速；例：安全门启 座，立即关小调速汽门 2）控制调速汽门、疏水门、排汽门开度，维持压力基本不 变，缓解水位变化速度（有后遗症，必须暂时或选用） 3）针对水位情况大量补水或减水 4）根据机组具体情况控制热负荷 5）按水位调整“基本技巧”调整，估算排汽不带负荷部分 影响的给水流量
锅炉汽包水位调节
10、典型事故中的汽包水位调节
10.5高加事故解列时汽包水位调整
10.5.1第一阶段现象： 1）汽压上升、负荷上升、主汽流量下降 2）水位迅速下降 3）安全门可能启座 10.5.2第一阶段处理： 1）低于550MW时，立即手动开启调速汽门，抵消蒸汽减少，控制水位 迅速下降、汽压升高；高于550MW时，手动开启PCV阀（关闭时两 个PCV分时关闭，且保持较高水位） 2）高于550MW时，立即减煤或紧停最上层磨，防止压力过高给水打不 上去、超温、机组过负荷 3）增加给水流量（注意给水泵不超负荷），安全门可能启座时，控制 水位-100~-150mm，启座时，按安全门动作处理 4）关闭排污放水
汽包水位控制原则及调整
汽包水位控制原则及调整一、汽包水位调节原则1在负荷较低时，主给水电动门未开，由给水旁路阀控制汽包水位。
当主蒸汽达到要求流量，全开主给水电动门，全关给水旁路阀。
反之，当主蒸汽减少到要求流量且持续一定时间后，将旁路给水阀投自动，关主给水电动门，给水由主路切换到旁路。
2锅炉汽包水位的调节是通过改变主给水调节阀的开度或给水泵的转速，在机组负荷小于25％时，采用单冲量调节；当机组负荷大于25%后，给水切换为三冲量调节，此时通过控制汽泵转速控制汽包水位，电泵备用。
单冲量，三冲量调节器互为跟踪，以保证切换无扰。
3锅炉正常运行中，汽包水位应以差压式水位计为准，参照电接点水位计和双色水位计作为监视手段，通过保持给水流量，减温水流量和蒸汽流量之间的平衡使汽包水位保持稳定。
4为了保证汽包水位各表计指示的正确性，每班就地对照水位不少于一次，同类型水位计指示差值≯30mm。
5两台汽动给水泵转速应尽可能一致，负荷基本平衡。
6两台汽动给水泵及一台电动给水泵均可由CCS自动调节水位，正常情况下汽包水位调节由自动装置完成，运行人员应加强水位监视。
7当汽包水位超过正常允许的变化范围，且偏差继续增大时应及时将自动切至手动方式运行。
手动调整时幅度不可过大，应防止由于大幅度调节而引起的汽包水位大幅度波动和缺、满水事故。
8经常分析主蒸汽流量、给水流量、主汽压力变化规律，发现异常及时处理。
二、遇有下列情况时应注意水位变化(必要时采用手动调节)1给水压力、给水流量波动较大时；2负荷变化较大时；3事故情况下；4锅炉启动、停炉时；5给水自动故障时；6水位调节器工作不正常时；7锅炉排污时；8安全门起、回座时；9给水泵故障时；10并泵及切换给水泵时；11锅炉燃烧不稳定时。
三、给水控制系统（CCS控制）1本机组装有两台50%汽动调速给水泵和一台30%电动调速泵。
2机组启动初期，由于是中压缸进汽启动方式，此阶段无法采集到蒸汽流量参数，水位自动调节只能采取单冲量模式，此模式以给水旁路调节阀自动调节水位为主，电泵勺管调节给水压力和汽包压力之差为副的调节手段。

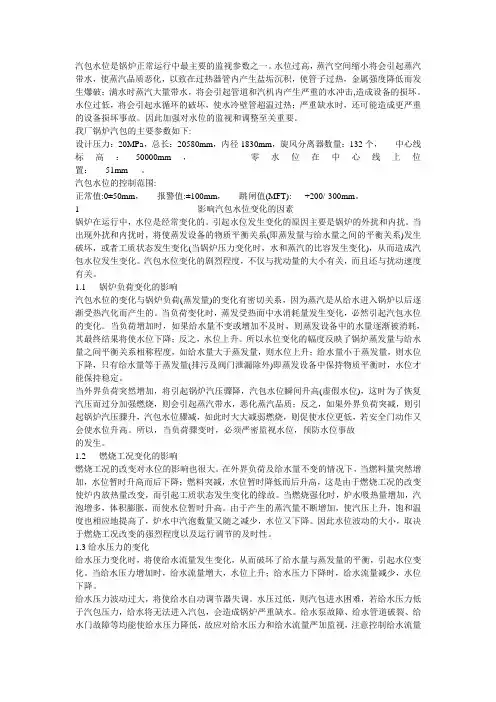

汽包水位调节
汽包水位是锅炉正常运行中最主要的监视参数之一。
水位过高，蒸汽空间缩小将会引起蒸汽带水，使蒸汽品质恶化，以致在过热器管内产生盐垢沉积，使管子过热，金属强度降低而发生爆破；满水时蒸汽大量带水，将会引起管道和汽机内产生严重的水冲击,造成设备的损坏。
水位过低，将会引起水循环的破坏，使水冷壁管超温过热；严重缺水时，还可能造成更严重的设备损坏事故。
因此加强对水位的监视和调整至关重要。
我厂锅炉汽包的主要参数如下:设计压力：20MPa，总长：20580mm，内径1830mm，旋风分离器数量：132个，中心线标高：50000mm，零水位在中心线上位置： 51mm 。
汽包水位的控制范围:正常值:0±50mm，报警值:±100mm，跳闸值(MFT): +200/-300mm。
1 影响汽包水位变化的因素锅炉在运行中，水位是经常变化的。
引起水位发生变化的原因主要是锅炉的外扰和内扰。
当出现外扰和内扰时，将使蒸发设备的物质平衡关系(即蒸发量与给水量之间的平衡关系)发生破坏，或者工质状态发生变化(当锅炉压力变化时，水和蒸汽的比容发生变化)，从而造成汽包水位发生变化。
汽包水位变化的剧烈程度，不仅与扰动量的大小有关，而且还与扰动速度有关。
1.1 锅炉负荷变化的影响汽包水位的变化与锅炉负荷(蒸发量)的变化有密切关系，因为蒸汽是从给水进入锅炉以后逐渐受热汽化而产生的。
当负荷变化时，蒸发受热面中水消耗量发生变化，必然引起汽包水位的变化。
当负荷增加时，如果给水量不变或增加不及时，则蒸发设备中的水量逐渐被消耗，其最终结果将使水位下降；反之，水位上升。
所以水位变化的幅度反映了锅炉蒸发量与给水量之间平衡关系相称程度，如给水量大于蒸发量，则水位上升；给水量小于蒸发量，则水位下降，只有给水量等于蒸发量(排污及阀门泄漏除外)即蒸发设备中保持物质平衡时，水位才能保持稳定。
当外界负荷突然增加，将引起锅炉汽压骤降，汽包水位瞬间升高(虚假水位)，这时为了恢复汽压而过分加强燃烧，则会引起蒸汽带水，恶化蒸汽品质；反之，如果外界负荷突减，则引起锅炉汽压骤升，汽包水位骤减，如此时大大减弱燃烧，则促使水位更低，若安全门动作又会使水位升高。
汽包水位的控制方法
汽包水位的控制方法1 、正常运行中水位的调整以改变给水泵转速为主要手段。
正常运行时，应保证水位在±50mm范围内。
在升/停炉过程中15%负荷以下采用旁路给水调节为主：当负荷小于15%时，应首先调节给水泵勺管开度，维持给水调节门前后压差在2～3MPa之间，然后维持该压差，调节旁路给水调节门，维持给水流量与蒸汽流量基本一致，并根据汽包水位的变化趋势，作相应的调整。
当汽包水位下降时，适当开大旁路给水调节门，当汽包水位上升时，适当关小旁路给水调节门。
当给水调节门前后压差减少时，适当提高勺管开度，压差增大时适当减小勺管开度。
为了防止汽包水位大幅度波动，除水位过高或过低而外，调节均应缓慢。
当负荷大于15%，用旁路给水调节门不能满足水位时，应改为以调节给水泵勺管开度为主，但仍应维持给水调节门前后压差在2～3MPa之间，维持给水流量与蒸汽流量基本一致，并根据汽包水位的变化趋势，作相应的调整。
当用旁路给水不能满足水位时，应及时切换为主给水，切换时，应点动开启主给1，同时关小旁路给水调节门，维持给水调节门前后压差在2～3MPa之间，维持给水流量与蒸汽流量基本一致，并根据汽包水位的变化趋势，作相应的调整。
2 、给水自动能正常投入时，应尽量将给水自动投入，同时应加强对水位的监视。
当给水自动故障切为手动调整时，要根据给水流量与蒸汽流量相匹配的原则来调整水位，同时要注意开，关减温水对给水流量的影响。
当高、低压旁路，ERV阀及各疏水处于开启状态时，调节水位还要考虑该部份蒸汽对给水流量和蒸汽流量造成的偏差。
3、两台给水泵的并泵操作：正常并泵前，首先要调整水位正常后才能并泵。
调整待并泵勺管或汽门开度，逐渐提升待并泵转速，当待并泵出口压力与运行泵出口压力接近时应缓慢操作，并注意观察给水流量的变化。
当发现给水流量增加时，应适当降低运行泵出力，直到给水流量与蒸汽流量匹配，当待并泵与运行泵并列正常后，逐渐关小直致关完待并泵的再循环门。
汽包双色水位计说明
6.4本水位计阀门内设有保险子，即钢球保护装置（见图7及阀门明细表），投运前此阀门处于关闭状态。
投运时先开启一次阀，然后将水位计的汽阀缓慢开启1/5圈，再将水阀缓慢开启1/5圈，即将关闭状态阀门的手轮逆时针旋转1/5圈，待水位正常后，汽阀、水阀交替开启，直至全开。
否则如水位计阀门一次全开，保险子会将汽水阀的通道堵死，出现假水位而造成严重事故。
如果因错误操作引起保险子堵死通道时，应立即处理，处理方法是：立即关闭一次阀门，然后关闭二次阀门，不得延误时间，然后按上述开启阀门方法重新操作一次。
锅炉正常运行时要全开本水位计的汽、水阀门，否则保险子起不到保护作用。
6.5 本水位计在排污时，应先关闭一、二次汽、水阀门，然后开启排污阀门排污，排污后关闭排污阀，然后按6.4的方法正确投运水位计。
7.4本水位计因水质各异，长期运行也会结垢，导致红、绿色显示不清晰，根据实际情况需进行冲洗，冲洗方法分为：汽冲洗、水冲洗。
7.4.1汽冲洗首先将水位计的一、二次阀完全关闭，然后开启排污阀，将汽侧一次阀开启至全开，再将汽侧二次阀缓慢开启1/5圈，再利用高压蒸汽冲洗结垢的云母片，通过控制汽侧二次阀的开度来调节高压蒸汽的流量（开度不可过大，否则保险子堵死通道；如果保险子堵死通道，必须按6.4的方法重新操作），冲洗时间3～5分钟，若水位计已清晰，可停止冲洗工作。
冲洗完毕。
顺序关闭一次阀、二次阀、排污阀。
然后按6.4的方法正确投运水位计。
7.4.2水冲洗首先关闭汽包水位计汽侧一、二次阀、水侧二次阀，隔离汽包水位计。
然后打开汽包水位计排污阀，待水放净后关闭排污阀，此时便开始水位计的冲洗工作。
冲洗水位计时由开、关水侧二次阀来控制冲洗水的压力，缓慢并微开汽包水位计水侧二次阀，使水依次流过水侧二次阀、水汽侧阀之间的连通管、汽侧二次阀、水位计，使水位计充满水，然后关闭水侧二次阀，开启排污阀，依靠水位计内的压力与水的自重带走污垢。
反复冲洗几次后检查，若水位计已清晰，可停止冲洗工作。
电厂锅炉汽包水位的三冲量调节
电厂锅炉汽包水位的三冲量调节锅炉是化工生产中重要的动力设备。
汽包液位是锅炉运行中的一个重要监控参数,它反映了锅炉负荷与给水的平衡关系。
汽包液位过高会造成蒸汽带水影响过热器运行,影响汽水分离效果;水位过低会造成锅炉水循环的破坏,影响省煤器运行,容易使水全部汽化烧坏锅炉甚至爆炸。
这就要求汽包液位在一定范围内,适应各种工况的运行。
影响汽包液位的因素除了加热汽化这一正常因素外,还有蒸汽负荷和给水流量的波动。
当负荷突然增大,汽包压力突然降低,水就会急剧汽化,出现大量气泡,形成了“虚假液位”。
水位自动调节用水位信号去调节给水阀开度，当水位升高，关小给水阀，降低给水流量；当水位降低，开大给水阀，增大给水流量。
为了使使水位稳定，将主汽流量和给水流量参与调节。
这就是锅炉汽包液位的三冲量调节系统。
这种调节系统由于引进了液位、给水流量及蒸汽流量三个参数,叫做三冲量调节系统。
原理下图中所示的三冲量系统,汽包液位是被控变量,是主冲量信号,蒸汽流量和给水流量是辅助冲量信号。
系统将蒸汽流量和给水流量前馈到汽包液位调节系统中去,一旦蒸汽流量或给水流量发生波动,不是等到影响到液位才进行调节,而是在这两个流量改变之时就能通过加法器立即去改变调节阀开度进行校正,故大大提高了液位这个被调参数的调节精度。
在稳定状态下,液位测量信号等于给定值,液位调节器的输出,蒸汽流量及给水流量等三个信号,通过加法器得到的输出电流为:I0 = K1 I1 - K2 I2 + K3 I3式中,I1 为液位调节器的输出电流;I2 为蒸汽流量变送器的电流;I3 为给水流量变送器的电流;K1 、K2 、K3 分别为加法器各通道的衰减系数。
设计K2 I2 = K3 I3此时I0 正是调节阀处于正常开度时所需要的电流信号。
假定在某一时刻,蒸汽负荷突然增加,蒸汽流量变送器的输出电流I2 相应增加,加法器的输出电流I0 就减少,从而开大给水调节阀。
但是与此同时出现了假液位现象,液位调节器输出电流I1 将增大。
锅炉汽包水位调整指导书
锅炉汽包水位调整指导书一期锅炉汽包水位调整指导书1、影响汽包水位的因素总的来说，影响汽包水位变化的因素有两个：物质平衡关系的变化和汽包水空间内工质状态的变化。
前者是给水量与蒸发量之间的平衡关系，后者是汽包压力变化所带来的水和水蒸汽比容的变化。
1、负荷变化负荷缓慢增加，蒸汽流量缓慢增加，汽包水位缓慢下降；负荷缓慢降低，蒸汽流量缓慢减小，汽包水位缓慢上升。
负荷急剧增加，蒸汽流量快速增加，汽包压力突降，汽包水位先升后降；负荷急剧降低，蒸汽流量快速减小，汽包压力突升，汽包水位先降后升。
2、燃烧工况燃料量突然增加，锅水吸热量增加，汽泡增多，体积膨胀，水位暂时升高，而后由于蒸发量增大，汽包压力上升，饱和温度相应升高，汽泡减少，水位下降；燃料量突然减少，锅水吸热量减少，汽泡减少，体积缩小，水位暂时下降，而后由于蒸发量降低，汽包压力下降，饱和温度相应降低，汽泡增多，水位上升。
3、给水压力给水压力增大，给水流量增大，汽包水位上升；给水压力降低，给水流量减小，汽包水位下降；严重时给水压力过低，汽包无法进水。
4、其他因素平安门起座，汽包压力突降，饱和温度随之降低，汽泡增多，水位暂时升高，而后由于蒸汽流量的增大，水位降低；平安门回座与之相反。
高旁突然开大，主汽压力降低，饱和温度随之降低，汽泡增多，水位暂时升高，而后由于蒸汽流量的增大，水位降低；高旁突然关小与之相反。
2、锅炉上水上水前要注意：1〕确认汽包事故放水门送电并开关试验正常；2〕汽包水位联锁和保护确已投入；3〕确认云母水位计、电接点水位计、差压式水位计已投入，调整好水位电视的位置；4〕上水前后抄录膨胀指示。
锅炉上水采用双前置泵上水，在汽包壁温差允许的情况下，可关闭前置泵再循环电动门提高前置泵上水压力。
上水水温控制在35~90℃，上水流量控制在30~60t/h，夏季上水时间不少于2小时，冬季上水时间不少于4小时。
省煤器、水冷壁、汽包的水容积分别为24.1t、122t、51t，以上水流量50t/h计算，大概2.5~3小时汽包可见水。
影响锅炉汽包水位变化的因素与调整方法大汇总
1、汽包水位过高、过低的危害汽包水位过高，使汽包蒸汽空间高低减小，汽水分离效果下降，将会引起蒸汽带水，使蒸汽品质恶化，蒸汽含盐量提高，以致在过热器关内产生盐垢沉积，使管子过热，金属强度降低而发生爆管。
水位严重过高时，蒸汽大量带水，过热汽温度急剧下降，蒸汽管道、汽轮机等金属温度发生剧变，产生严重的热应力和热变形，甚至发生水冲击造成设备损坏。
汽包水位过低，致使下降管进口带汽，循环流动压头降低，严重时会引起水循环的破坏，使水冷壁管超温过热。
严重缺水时，还可能造成汽包干锅水冷壁管烧损等严重事故。
2、汽包水位计运行方式汽包水位计以DCS差压式水位计为基准，同时参照电接点和就地水位计，在锅炉启动和正常运行中，对汽包水位计进行零位校验，当各水位计偏差大于30mm时应立即查明原因予以消除。
3、汽包水位计高低水位保护锅炉汽包水位保护的停退必须严格执行审批手续，锅炉汽包水位高低保护柴永独立测量的三取二的逻辑判断方式，当有一点因某种原因须退出运行时，应自动转为二取一的逻辑判断方式，当有二点因某种原因须退出运行时，应自动转为一取一的逻辑判断方式，应制定相应的安全运行措施，限期都是8小时。
如逾期不能恢复，应立即停止锅炉运行。
汽包水位保护在锅炉启动前应进行实际传动校验，禁止用信号短接方法进行模拟传动代替。
4、汽包水位正常监视汽包各水位计必须指示正确，CRT汽包水位清晰，汽包水位高低报警应可靠，并按要求进行汽包水位高低报警试验，正常情况应依靠自动装置来实现汽包水位的自动控制。
给水自动投入，水位自动设定值要设定在“0”，并经常监视汽包水位各表计的的指示，当汽包水位超过+120mm或-170mm急剧变化时，应及时改为手动调整，防止发生缺满水事故。
增减负荷时要注意防止由于主汽压力和蒸汽流量的较大变化而造成汽包水位的大幅变化，两台汽泵负荷尽量分配均匀。
5、汽包水位常的处理影响汽包水位变化的原因：增减负荷；启停磨煤机；煤质发生变化或燃烧不稳；给煤机断煤；燃料增减过快；电汽泵切换或给水管路切换；给水自动失灵；承压部件泄漏I、汽机调门、过热器疏水门开关；锅炉排污。
锅炉汽包水位的调整
300MW锅炉汽包水位的调整锅炉汽包水位的调整直接关系到整个机组的运行安全，调整操作不当将造成两种事故，一种是汽包满水事故（高三值锅炉MFT，机组掉闸），严重超过上限水位，使蒸汽带水严重，温度急剧下降，发生水冲击，损坏蒸汽管道和汽轮机组；另一种是汽包缺水事故（低三值锅炉MFT）；即水位低于能够维持锅炉正常水循环的水位，蒸汽温度急剧上升，水冷壁管得不到充分的冷却而发生过热爆管。
1 汽包水位的变化机理1.1 锅炉启动过程中的汽包水位变化锅炉点火初期，由于冷风带走的热量和燃油燃烧释放的热量相等，汽包水位无大的变化，当0.8t/h或1.7t/h的油枪增投至2支及以上时，炉水开始产生汽泡，汽水混合物的体积膨胀，汽包水位开始缓慢上升产生暂时的虚假水位，当水冷壁内水循环流速加快后，大量汽水混合物进人汽包进行分离，饱和蒸汽进入过热器，使汽包水位开始明显下降。
当到达冲转参数(主蒸汽压力3.5-4.2 MPa,主蒸汽温度320-360℃)、关闭30%旁路的过程中，蒸发量下降，很多已生成的蒸汽凝结为水，汽水混合物的体积缩小，促使汽包水位迅速下降，造成暂时的虚假水位，这时在给水量未变的情况下由于锅炉耗水量下降汽包水位会迅速回升。
在挂闸冲转后水位的变化相反。
机组并网后负荷50 -70MW给水主、旁路阀切换时，由于给水管路直径的变大使给水流量加大，汽包水位上升很快。
其它阶段只要给水量随负荷的上升及时增加，汽包水位的变化不太明显。
1.2 引风机、送风机、一次风机、磨煤机跳闸后汽包水位变化上述四大转动机械任意1台跳闸，相当于锅炉内燃烧减弱，水冷壁吸热量减少，汽泡减少，炉水体积缩小，使水位暂时下降。
从实际事故中观察，跳1台引风机后的10S内，给水自动以2 t/s的速度增加，汽包水位下降速率仍然高达5-6mm/s。
同时，汽压下降，饱和温度降低，炉水中汽泡数量又增加，水位又上升，即水位先低后高。
1.3 高加事故解列后汽包水位变化高加事故解列，即汽轮机的一、二、三段抽汽量突然快速为0。
汽包水位调节及排污
汽包水位调节及排污2009.5.14目录热工述语影响汽包水位变化的因素定排作用及操作注意事项连排作用及操作注意事项热工述语调节对象:被调节的生产过程或设备称为调节对象.被调量:表征征税过程进行情况是否正常而需要加以调节的物理量称为被调量,如压力、水位等。
给定值：被调量所应保持的数值称为给定值。
扰动：引起被调量变化的各种因素称为扰动。
在系统内部产生的称为内扰；在系统外部产生的扰动，称为外扰。
、调节系统：由调节对象和调节器组成。
调节对象的动态特性是指对象的平衡状态被破环后，其输出信号与输入信号之间的关系。
热工调节对象的分类：有自平衡能力和无自平衡能力；按容量的多少分，一类是简单的热工调节对象，称为单容对象（例如锅炉汽包、除氧器的储水箱等）；另一类是复杂的热工调节对象，称为多容对象（例如表面式加热器、过热器等）。
有自平衡能力对象：自平衡率(ρ)：调节对象受到扰动后，基其平衡状态被破坏后，这种不需要外加调节，而只是依靠被调量自身的变化自己又重新恢复平衡的性质，称为对象的自平衡特性。
具有自平衡特性的对象称的有自平衡能力的对象。
无自平衡能力对象：对象在受到扰动后，被调量不能自动稳定下来，即不能自动恢复平衡，因此没有自平衡特性。
这种对象称为无自平衡能力的对象。
给水全程控制系统指的是锅炉启停及正常运行中均能实现自动控制的给水控制系统.循环倍率：循环回路中的水流量G（吨/时）与回路中产生的蒸汽量D（吨/时）之比，叫做循环倍率K。
K＝它说明一吨水在循环回路中要循环多少次才能全部变成蒸汽．循环倍率的意义：每产生一吨蒸汽需要多少循环水量在回路中流动，或者说在上升管出口获得一吨蒸气，需要在上升管入口送进多少吨水．Ｋ值越大，在上升管出口段汽水混合物中水所占的份额就越大，则水循环越安全．Ｋ值过大，则产生的蒸汽量又太少，不能满足锅炉蒸发量的需要，而且将过分地减弱循环，故Ｋ值不能过大．Ｋ值越小，在上升管出口段汽水混合物中水所占的份额越小，而蒸汽所占的份额则越大，这样将使管子冷却条件恶化，管壁金属容易超温，同时管内还容易积盐，对水循环不利，故Ｋ值也不能过小．蒸汽干度（Ｘ）：上升管出口的汽水混合物重量中蒸汽重量所占的份额叫做汽水混合物（湿蒸汽）的干度或简称蒸汽干度，它说明上升管中蒸汽含量的多少．Ｘ＝＝控制汽包水位的意义汽包水位作为表征锅炉安全运行的一个重要参数，水位过高或过低将导致严重后果。
汽包水位三冲量调节原理
汽包水位三冲量调节原理一、引言汽包水位三冲量调节是一种常见的控制原理，广泛应用于工业生产中。
本文将从原理、工作过程和优缺点等方面介绍汽包水位三冲量调节的基本知识。
二、原理汽包水位三冲量调节是一种通过控制给水量、蒸汽量和排污量来调节汽包水位的方法。
其基本原理是根据汽包水位的变化，通过调节三个冲量的大小，以达到维持汽包水位稳定的目的。
三、工作过程汽包水位三冲量调节的工作过程可以分为以下几个步骤：1. 水位检测：通过水位计等设备对汽包水位进行实时监测，获取水位信号。
2. 控制策略：根据水位信号，控制系统根据预设的控制策略计算出相应的冲量调节量。
3. 冲量调节：根据控制策略计算出的调节量，分别调节给水量、蒸汽量和排污量，以实现对汽包水位的调节。
4. 反馈控制：根据调节后的水位变化，不断进行反馈控制，使得汽包水位保持在设定范围内。
四、优缺点汽包水位三冲量调节具有以下优点：1. 稳定性好：通过控制三个冲量的大小，可以实现对汽包水位的精确调节，保持水位稳定。
2. 响应速度快：冲量调节可以快速响应水位的变化，实现及时的控制。
3. 精度高：通过精确的冲量调节，可以实现对水位的精细控制，满足生产过程对水位的要求。
4. 调节范围广：汽包水位三冲量调节可以适应不同工况下的水位调节需求，具有较大的调节范围。
然而，汽包水位三冲量调节也存在一些缺点：1. 复杂性高：汽包水位三冲量调节需要涉及多个参数的控制和调节，系统较为复杂。
2. 对设备要求高：汽包水位三冲量调节需要依靠精密的控制设备和传感器，对设备的要求较高。
3. 能耗较大：在冲量调节过程中，需要大量的能源供给，对能耗有一定影响。
五、应用领域汽包水位三冲量调节广泛应用于电力、化工、制药等行业的锅炉系统中。
通过精确的水位调节，可以保证锅炉系统的正常运行和生产过程的安全稳定。
六、总结汽包水位三冲量调节是一种常见的控制原理，通过控制给水量、蒸汽量和排污量的大小来调节汽包水位。
它具有稳定性好、响应速度快、精度高和调节范围广等优点，但也存在复杂性高、对设备要求高和能耗较大等缺点。
