南瑞五防系统通讯规约
南瑞五防操作步骤指引
2.2.6 五防操作值班员接调度令后用五防机开出相应操作票并打印操作票，下传操作步骤给电脑钥匙，用电脑钥匙去现场实际操作，操作完毕将电脑钥匙与五防机通讯，将操作信息返回五防机，刷新五防机上主接线图。
2.2.6.1 操作票生成1. 值班员接调度令。
2. 值班员上机开操作票。
. 如要开操作票，则需有如下操作步骤：3. 预演* 开始预演（人工预演）1) 在五防画面空白处按“鼠标的右键”，弹出提示菜单，见上图。
2) 选择提示菜单中开始预演，按左键确认，见上图。
3) 在“操作员口令”窗口中选择姓名，以及对应口令，并确认，见下图。
4) 然后在“监护员口令”窗口中选择姓名，以及对应口令，并确认。
5） 在五防图中，根据操作任务，用鼠标左键“点”相应操作设备进行五防操作（包括五防合，五防分和提示性操作）并确认。
“显示器”表示“上机遥控操作”“挂锁”表示使用电脑钥匙开启相应的防误点的锁具“灯泡”表示“提示性操作”，不进行强制闭锁操作票框中“提示项”点击“顺序号”可以删除，修改或插入补充，对“五防闭锁项”若操作过程中有误，只能从删除操作票框中最后一项操作开始逐一向前删除，直至删除有误步骤为止。
只有这样才能保证防误系统的正确性。
8）预演完毕后，用鼠标左键点“传钥匙”向电脑钥匙送票；或在“操作”菜单中点击“执行操作票”向电脑钥匙送票。
如图示：点击“传钥匙”，同“执行操作票”作用一致。
9) 电脑钥匙接收操作票后，系统将显示“操作票传送完毕”，此时可以拔下电脑钥匙按照提示开启相应的锁具。
所示对话框时在监控机上进行遥控操作。
关闭本操作票”时，点击“退出”键，关闭操作票。
点击“退出”键，关闭操作票3.2.3.4操作结束。
RCS9200型微机五防系统管理制度

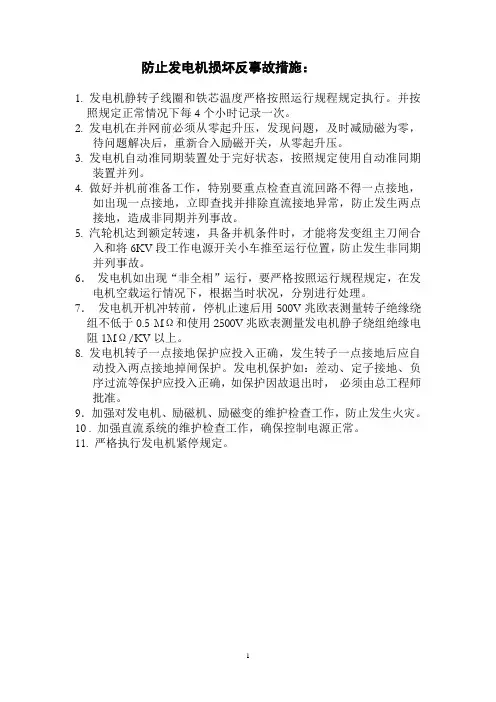

防止发电机损坏反事故措施：1. 发电机静转子线圈和铁芯温度严格按照运行规程规定执行。
并按照规定正常情况下每4个小时记录一次。
2. 发电机在并网前必须从零起升压，发现问题，及时减励磁为零，待问题解决后，重新合入励磁开关，从零起升压。
3. 发电机自动准同期装置处于完好状态，按照规定使用自动准同期装置并列。
4. 做好并机前准备工作，特别要重点检查直流回路不得一点接地，如出现一点接地，立即查找并排除直流接地异常，防止发生两点接地，造成非同期并列事故。
5. 汽轮机达到额定转速，具备并机条件时，才能将发变组主刀闸合入和将6KV段工作电源开关小车推至运行位置，防止发生非同期并列事故。
6．发电机如出现“非全相”运行，要严格按照运行规程规定，在发电机空载运行情况下，根据当时状况，分别进行处理。
7．发电机开机冲转前，停机止速后用500V兆欧表测量转子绝缘绕组不低于0.5 MΩ和使用2500V兆欧表测量发电机静子绕组绝缘电阻1MΩ/KV以上。
8. 发电机转子一点接地保护应投入正确，发生转子一点接地后应自动投入两点接地掉闸保护。
发电机保护如：差动、定子接地、负序过流等保护应投入正确，如保护因故退出时，必须由总工程师批准。
9．加强对发电机、励磁机、励磁变的维护检查工作，防止发生火灾。
10 . 加强直流系统的维护检查工作，确保控制电源正常。
11. 严格执行发电机紧停规定。
RCS9200型微机五防系统管理制度一、微机五防系统所实现的五种防止电气误操作的内容：1、防止带负荷分、合刀闸；2、防止误入带电间隔区间；3、防止误分、合断路器；4、防止带电挂地线；5、防止带地线合刀闸；二、RCS9200型微机五防系统的投入：1、五防系统应投入运行状态，如无特殊情况不得退出运行。
2、系统由于某种原因需要退出时应办理申请手续，经主管专业负责人同意，总工程师批准后才能退出。
3、系统的万能解锁密码一般不能使用，确因系统故障，电脑钥匙不能开锁时经值班长同意，专业负责人确认开锁顺序正确后才能使用，并且专业负责人监护。
南瑞继保五防基础知识培训
其缺点是为确保防空走的问题，需要设计适用于对象设备的品种， 其缺点是为确保防空走的问题，需要设计适用于对象设备的品种，式样 繁 多的固定锁，或是锁具附件，且通用性差，安装周期长。而且离线式微机 多的固定锁，或是锁具附件， 且通用性差，安装周期长。 防误闭锁系统，不能实时取得现场实际位置。 防误闭锁系统，不能实时取得现场实际位置。
③
二、微机防误闭锁方式： 微机防误闭锁方式：
上世纪90年代初，微机技术就进入了防误闭锁领域， 上世纪 年代初，微机技术就进入了防误闭锁领域，国内的电气设备厂相继推出了 年代初 微机防误闭锁系统。经过10多年来的发展 这些微机防误闭锁装置已逐渐成熟， 多年来的发展， 微机防误闭锁系统。经过 多年来的发展，这些微机防误闭锁装置已逐渐成熟，并已在电 力系统中广泛推广。 力系统中广泛推广。微机防误系统通过软件将现场大量的二次闭锁回路变为电脑中的五防 闭锁规则库，实现了防误闭锁的数字化， 闭锁规则库，实现了防误闭锁的数字化，并可以实现以往不能实现或者是很难实现的防误 功能，应该说是电气设备防误闭锁技术的飞跃。 功能，应该说是电气设备防误闭锁技术的飞跃。 目前的微机防误闭锁系统，主要分为两种类型， 目前的微机防误闭锁系统，主要分为两种类型，即离线式微机防误闭锁系统、 在线式微机防误闭锁系统。其中离线式微机防误闭锁系统在电力系统中的应用最为广 在线式微机防误闭锁系统，因为种种原因一直未能得到很好的发展。 泛，在线式微机防误闭锁系统，因为种种原因一直未能得到很好的发展。 • 1. 离线式微机防误闭锁系统 • 离线式微机防误闭锁系统主要由三个部分组成，即防误主机（或五防模拟屏）、电脑钥匙 离线式微机防误闭锁系统主要由三个部分组成，即防误主机（或五防模拟屏）、电脑钥匙 ）、 及现场锁具。 及现场锁具。 • 其特点是防误主机（或五防模拟屏），将模拟预演后的正确操作步骤传输到电脑钥匙，其 其特点是防误主机（或五防模拟屏），将模拟预演后的正确操作步骤传输到电脑钥匙， ），将模拟预演后的正确操作步骤传输到电脑钥匙 后的操作以电脑钥匙为主，来完成闭锁锁具的解锁工作。在此操作期间， 后的操作以电脑钥匙为主，来完成闭锁锁具的解锁工作。在此操作期间，防误主机不能在 线跟踪操作的执行情况，只有在电脑钥匙回传后，才可以获得相关的操作信息。 线跟踪操作的执行情况，只有在电脑钥匙回传后，才可以获得相关的操作信息。在操作方 式切换频繁的情况下，电脑钥匙需要多次回传，操作较繁琐。 式切换频繁的情况下，电脑钥匙需要多次回传，操作较繁琐。但由于现场锁具无需敷设电 所以具有投资小、覆盖面广、可靠性高，结构简单的优点。 缆，所以具有投资小、覆盖面广、可靠性高，结构简单的优点。

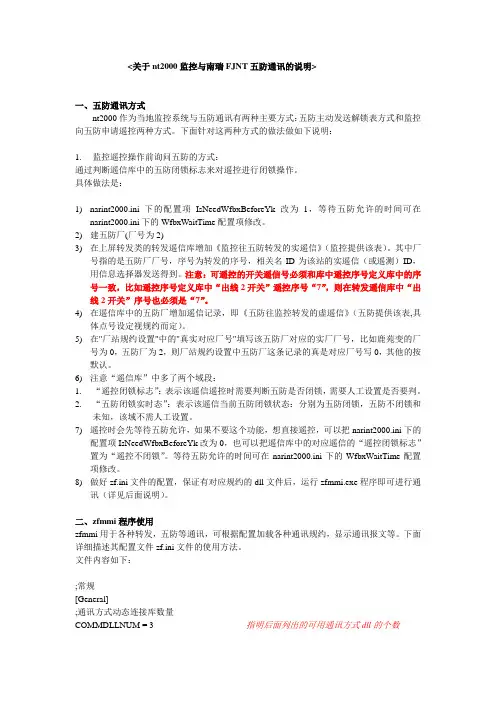

关于nt2000监控与南瑞FJNT五防通讯的说明
<关于nt2000监控与南瑞FJNT五防通讯的说明>一、五防通讯方式nt2000作为当地监控系统与五防通讯有两种主要方式：五防主动发送解锁表方式和监控向五防申请遥控两种方式。
下面针对这两种方式的做法做如下说明：1.监控遥控操作前询问五防的方式：通过判断遥信库中的五防闭锁标志来对遥控进行闭锁操作。
具体做法是：1)narint2000.ini下的配置项IsNeedWfbxBeforeYk改为1，等待五防允许的时间可在narint2000.ini下的WfbxWaitTime配置项修改。
2)建五防厂(厂号为2)3)在上屏转发类的转发遥信库增加《监控往五防转发的实遥信》（监控提供该表）。
其中厂号指的是五防厂厂号，序号为转发的序号，相关名ID为该站的实遥信（或遥测）ID，用信息选择器发送得到。
注意：可遥控的开关遥信号必须和库中遥控序号定义库中的序号一致，比如遥控序号定义库中“出线2开关”遥控序号“7”，则在转发遥信库中“出线2开关”序号也必须是“7”。
4)在遥信库中的五防厂增加遥信记录，即《五防往监控转发的虚遥信》（五防提供该表,具体点号设定视规约而定）。
5)在"厂站规约设置"中的"真实对应厂号"填写该五防厂对应的实厂厂号，比如鹿苑变的厂号为0，五防厂为2，则厂站规约设置中五防厂这条记录的真是对应厂号写0，其他的按默认。
6)注意“遥信库”中多了两个域段：1.“遥控闭锁标志”：表示该遥信遥控时需要判断五防是否闭锁，需要人工设置是否要判。
2.“五防闭锁实时态”：表示该遥信当前五防闭锁状态：分别为五防闭锁，五防不闭锁和未知，该域不需人工设置。
7)遥控时会先等待五防允许，如果不要这个功能，想直接遥控，可以把narint2000.ini下的配置项IsNeedWfbxBeforeYk改为0，也可以把遥信库中的对应遥信的“遥控闭锁标志”置为“遥控不闭锁”。
等待五防允许的时间可在narint2000.ini下的WfbxWaitTime配置项修改。

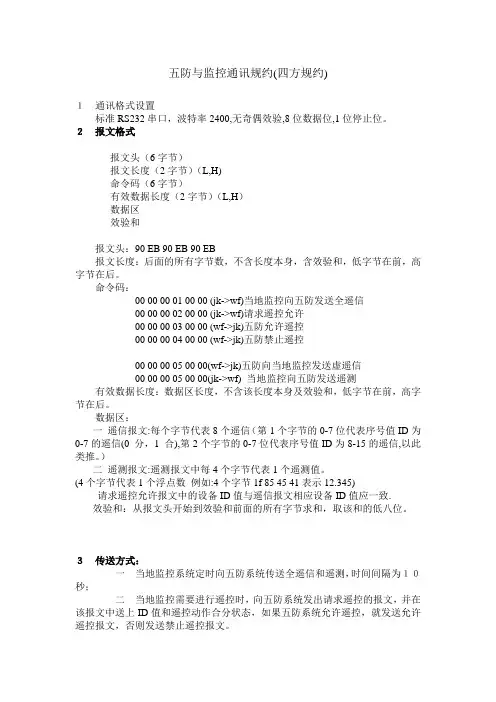

五防与监控通讯规约(四方规约)
五防与监控通讯规约(四方规约)１通讯格式设置标准RS232串口，波特率2400,无奇偶效验,8位数据位,1位停止位。
２报文格式报文头（6字节）报文长度（2字节）（L,H)命令码（6字节）有效数据长度（2字节）（L,H）数据区效验和报文头：90 EB 90 EB 90 EB报文长度：后面的所有字节数，不含长度本身，含效验和，低字节在前，高字节在后。
命令码：00 00 00 01 00 00 (jk->wf)当地监控向五防发送全遥信00 00 00 02 00 00 (jk->wf)请求遥控允许00 00 00 03 00 00 (wf->jk)五防允许遥控00 00 00 04 00 00 (wf->jk)五防禁止遥控00 00 00 05 00 00(wf->jk)五防向当地监控发送虚遥信00 00 00 05 00 00(jk->wf) 当地监控向五防发送遥测有效数据长度：数据区长度，不含该长度本身及效验和，低字节在前，高字节在后。
数据区：一遥信报文:每个字节代表8个遥信（第1个字节的0-7位代表序号值ID为0-7的遥信(0 分，1 合),第2个字节的0-7位代表序号值ID为8-15的遥信,以此类推。
）二遥测报文:遥测报文中每4个字节代表1个遥测值。
(4个字节代表1个浮点数例如:4个字节1f 85 45 41表示12.345) 请求遥控允许报文中的设备ID值与遥信报文相应设备ID值应一致.效验和：从报文头开始到效验和前面的所有字节求和，取该和的低八位。
３传送方式：一当地监控系统定时向五防系统传送全遥信和遥测，时间间隔为１０秒；二当地监控需要进行遥控时，向五防系统发出请求遥控的报文，并在该报文中送上ID值和遥控动作合分状态，如果五防系统允许遥控，就发送允许遥控报文，否则发送禁止遥控报文。
三五防系统定时向当地监控系统传送虚遥信，时间间隔为１０秒；（具体报文格式见４）４具体报文示例：一当地监控向五防发送全遥信90 EB 90 EB 90 EB XX XX 00 00 00 01 00 00 YY YY ...... ...... ZZXX XX表示报文的长度，该长度与遥信的个数有关，YY YY表示有效的数据长度，ZZ为效验和。
五防系统调试报告
系统现场调试报告调试单位：南京南瑞继保电气有限公司五防工程部五防闭锁方案本站是一个升压站，共有两个电压等级为220kV、35kV。
220kV，35kV均采用单母线运行模式，220 kV为户外设备，35kV为室内开关柜设备。
220kV部分：出线1回，主变高压侧1回，220kV PT一回开关：开关测控柜安装电气锁闭锁2只（组屏发货），后台软件闭锁，可遥控。
刀闸：在现场的操作控制箱的把手上直接加挂锁闭锁，后台软件闭锁，可遥控。
共需要挂锁4把。
接地刀闸：在接地刀闸原有结构上（接地刀闸插入摇把的地方正好有两个相对的孔）直接挂锁，后台软件闭锁。
中性点接地刀闸直接在操作控制箱的把手上直接加挂锁闭锁，后台软件闭锁，可遥控。
共需要挂锁8把。
接地桩：在出线，#1主变高压侧，220kV母PT各焊接一个接地桩，共需要接地桩3组，挂锁3把。
220kV部分共需电气锁2只（组屏发货），挂锁15把，接地桩3组。
－－－－－－－－－－－－－－－－－－－－－－－－－－35kV部分：共有3条出线，1条PT，主变低压侧进线1条，无功补偿装置1条，站用变1条，备用1条。
开关：在开关柜上安装电气锁闭锁，共需要11只（其中1只已经组屏发货），后台软件闭锁，可遥控。
手车：在现场的手车摇把孔适当位置装手车地刀附件-7加挂锁闭锁，接地手车直接挂锁闭锁，共需要12个手车地刀附件-7，挂锁13把。
刀闸：直接在刀闸原有结构上加挂锁闭锁，共需要挂锁3把。
接地刀闸：室内的接地刀闸与手车之间有机械闭锁，不需要另外再安装附件，后台软件闭锁。
室外的接地刀闸直接挂锁闭锁，共需要挂锁5把。
网门：用户要求每个柜子前门和后门都要锁起来，前门可以在柜把手上直接挂锁闭锁。
后门要用10的网门柱加挂锁闭锁，圆柱销-15需要12根，挂锁24把。
无功补偿装置网门直接挂锁闭锁，共需要挂锁3把。
接地桩：在6条出线，#1主变低压侧，母线PT，站用变，备用，2条动态无功补偿柜子后面各焊接一个接地桩，在两个电容器本体侧各焊接一个接地桩，共需要接地桩14组，挂锁14把。
南瑞五防插件使用说明
RCS9000与南瑞五防通讯插件使用说明安装RCS9000与南瑞城乡事业部的五防系统的通讯模块是RCS9000系统的数据库插件模块，将文件Nari_wf.dll拷贝到RCS9000系统的目录下的DBPlugins子目录中，并重新运行RCS9000系统即可。
注意：五防插件模块不包括在标准的安装程序中，需要五防的工程只需按上述方法将五防插件文件拷贝到指定的目录，且只能拷贝一个五防插件。
组态当插件拷贝到指定的目录后，运行数据库定义工具，在组态界面上左边的树列表中有“南瑞五防”一项，用鼠标双点他，可弹出五防通讯的组态界面，如下图所示：1、五防闭锁标志:五防闭锁标志：指定用于反映五防闭锁的遥信点。
当五防系统要求“闭锁全部遥控”时，该遥信将被置1，当五防系统要求“全部解锁遥控”时，该遥信将被置0。
注意：当画面上需要显示五防闭锁标志，或其他模块需要该标志时，可以指定该标志，否则不需要指定，不影响系统功能；该遥信的值有五防通讯模块设置，而不是有总控上送的，因此在遥信必须是在总控组态的范围之外的遥信。
2、五防通讯标志：五防通讯标志：指定用于反映五防通讯标志的遥信点。
当五防系统与RCS9000系统通讯正常时，该遥信将被置1，否则，该遥信将被置0。
注意：（同上）3、五防串口设置：设置与五防系统通讯所用的串口、波特率、通讯监视超时等4、五防遥信设置：设置传送给五防系统的遥信量，其数目与顺序应与五防系统的组态相适应。
注意：南瑞五防系统系统规定：第0个五防遥信不能闭锁，因此不要使用该遥信，应该设置为空点5、虚遥信设置：设置五防系统传送给RCS9000后台的虚遥信，其数目与顺序应与五防系统的组态相适应。
若后台不虚要五防系统反送的虚遥信，该项可以清空。
注意：南瑞五防系统系统规定：第0个五防虚遥信由系统保留，因此不要使用该遥信，应该设置为空点遥信列表的编辑:在列表内点鼠标右键弹出操作菜单，有三项内容：插入、插入多行、删除插入：在当前行的下方插入一空行插入多行:弹出对话框（如图），询问行数，若按“确定”则在当前行的下方插入多空行删除：删除用户选定的一行或多行多行选择的方法：点中需要选中的第一行，按住Shift键，再点需要选中的最后一行，连续的一片将被选中。
东方南瑞主站101规约通讯说明文档
可变结构限定词
0x09
传送原因
0x01
公共地址
0x01
信息体地址低位
0x0B
信息体地址高位
0x81
遥信位状态（0x82合位，0x81分位）
0xDF
帧校验和（算术和）
0x16
结束字符
遥控执行命令
1．主站发遥控执行命令
0x68
启动字符
0x09
长度L
0x09
长度L重复
0x68
启动字符
0x53
控制域
0x81
遥信位状态（0x82合位，0x81分位）
0xDD
帧校验和（算术和）
0x16
结束字符
遥控撤销命令
1．主站发遥控撤销命令
0x68
启动字符
0x09
长度L
0x09
长度L重复
0x68
启动字符
0x73
控制域
0x01
链路地址
0x46
类型标识(0x46为遥控，0x47为升降)
0x01
可变结构限定词
0x08
传送原因
0x01
链路地址
0x5C
算术和
0x16
结束字符
4．子站发电能召唤确认
0x68
启动字符
0x09
长度L
0x09
长度L重复
0x68
启动字符
0x80
控制域
0x01
链路地址
0x65
类型标识
0x01
可变结构限定词
0x07
传送原因
0x01
公共地址
0x00
信息体地址低位
0x00
信息体地址高位
0x45
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南瑞五防系统通讯规约
1 通讯方式
可以采用以太网通讯或串口通讯两种方式之一，推荐使用以太网通讯。
串口通讯时，采用标准RS232接口，波特率300～9600可设，无校验位，1位停止位，8位数据位。
以太网通讯时，有两种方式，推荐使用TCP方式：
a) TCP连接方式
五防机作为服务器，监控机作为客户机，每次的连接均由监控机主动创建。
五防机保存一个客户机的连接列表，每次由哪个连接收到的数据，就由那个连接返回数据。
服务器端口号9999，可以双网配置。
b) UDP连接方式
采用以太网UDP接口，IP地址和端口号的定义可配。
2 通讯链路说明
a) 监控系统定时向五防系统传送全遥信、遥测，时间为5秒。
b) 当地监控需要进行遥控时，向五防系统发出请求遥控的请求报文，并在该报文中送
上该控点的ID号。
c) 如果五防系统允许遥控，就发送同意报文，否则发禁止遥控报文。
d) 五防系统定时向监控系统发送虚遥信，时间为5秒。
e) 在TCP连接方式下，增加握手报文，1秒钟一次，由监控系统向五防系统发送握
手报文，五防系统收到握手报文后立即回复握手报文，5秒以内没有收到一次握手
报文，表示网络连接异常，中断该连接。
TCP方式下监控系统发送数据的流程如下：
3 报文帧格式
报文头为六个字节：90EB90EB90EB
接下的两个字节为报文总长度，不含这两个字节，低字节在前，高字节在后，是以下的所有字节的总和。
接下来的六个字节为命令码：
00 00 00 01 00 00 表示监控向五防发送全遥信
00 00 00 02 00 00 监控向五防请求遥控允许
00 00 00 03 00 00 五防允许遥控
00 00 00 04 00 00 五防禁止遥控
00 00 00 05 00 00 表示监控向五防发送遥测
00 00 00 05 00 00 表示五防向监控发送虚遥信
下面是两个字节的有效数据长度，不含该长度本身，低字节在前，高字节在后。
遥信帧每个数据字节代表8个遥信位，每个数据字节代表8个虚遥信位
遥测帧每4个数据字节代表一个遥测值，浮点数IEEE-754标准。
最后一个字节是校验和，其生成方法是将该校验和前面的所有字节求和，取该和的低八位。
4 报文内容说明
4.1 监控系统报文
4.1.1 握手报文（仅TCP方式下用）：
0-5 报文头90 EB 90 EB 90 EB
00(从下一字节开始,含校验字节)
6-7 报文总长度（先低后高） 0B
8-13 命令码FF FF FF FF FF FF
00(从下一字节开始,不含校验字节)
14-15 报文有效长度（先低后高） 02
16 状态 00H正常 / FFH异常
17 类型 01H监控机/02H远动机/03H五防机
18 和校验（所有字节求和，取低八位）
4.1.2 全遥信报文
0-5 报文头90 EB 90 EB 90 EB
6-7 报文总长度（先低后高）LEN_low LEN_high
8-13 命令码00 00 00 01 00 00
14-15 报文有效长度（先低后高） DataLEN_low
DataLEN_high 16-(16+n-1) 遥信数据 ..
(16+n) 校验和
LEN
=8+n+1
DataLEN= n+1
每个数据字节代表8个遥信位，每个数据字节代表8个虚遥信位
4.1.3 全遥测报文1（仅TCP方式下用）
0-5 报文头90 EB 90 EB 90 EB
6-7 报文总长度（先低后高）LEN_low LEN_high
8-13 命令码00 00 00 05 00 00
14-15 报文有效长度（先低后高） DataLEN_low
DataLEN_high 16-(16+n-1) 遥测数据 ..
(16+n) 校验和
LEN
=8+n*4+1
DataLEN= n*4
每4个数据字节代表一个遥测值，浮点数IEEE-754标准。
4.1.4 全遥测报文2（串口和以太网UDP方式下用）
0-5 报文头90 EB 90 EB 90 EB
6-7 报文总长度（先低后高）LEN_low LEN_high
8-13 命令码00 00 00 05 00 00
DataLEN_high 14-15 报文有效长度（先低后高） DataLEN_low
16-17 遥测起始序号
18-(18+n-1) 遥测数据 ..
(16+n) 校验和
LEN
=8+n*4+2+1
DataLEN= n*4+2
每4个数据字节代表一个遥测值，浮点数IEEE-754标准。
4.1.5 请求遥控允许报文
0-5 报文头90 EB 90 EB 90 EB
00
6-7 报文总长度（先低后高） 0C
8-13 命令码00 00 00 02 00 00
00
14-15 报文有效长度（先低后高） 03
16-17 遥控点的ID号（先低后高）
18 遥控动作 1=合 / 0=分
19 校验和
4.2 五防系统报文：
4.2.1 握手报文（仅TCP方式有）：
0-5 报文头90 EB 90 EB 90 EB
00(从下一字节开始,含校验字节)
6-7 报文总长度（先低后高） 0B
8-13 命令码FF FF FF FF FF FF
00(从下一字节开始,不含校验字节)
14-15 报文有效长度（先低后高） 02
16 状态 00H正常 / FFH异常
17 类型 01H监控机/02H远动机/03H五防机
18 和校验（所有字节求和，取低八位）
4.2.2 五防虚遥信报文
0-5 报文头90 EB 90 EB 90 EB
6-7 报文总长度（先低后高）LEN_low LEN_high
8-13 命令码00 00 00 05 00 00
DataLEN_high 14-15 报文有效长度（先低后高） DataLEN_low
16-(16+n-1) 虚遥信数据 ..
(16+n) 校验和
=8+n+1
LEN
DataLEN= n+1
每个数据字节代表8个虚遥信位
4.2.3 五防遥控允许报文
0-5 报文头90 EB 90 EB 90 EB
00 6-7 报文总长度（先低后高） 0C
8-13 命令码00 00 00 03 00 00
00 14-15 报文有效长度（先低后高） 03
16-17 遥控点的ID号（先低后高）
18 遥控动作 1=合 / 0=分
19 校验和
4.2.4 五防遥控禁止报文
0-5 报文头90 EB 90 EB 90 EB
00 6-7 报文总长度（先低后高） 0C
8-13 命令码00 00 00 04 00 00
00 14-15 报文有效长度（先低后高） 03
16-17 遥控点的ID号（先低后高）
18 遥控动作 1=合 / 0=分
19 校验和。
