地球物理测井曲线评价煤层的参数
地球物理测井曲线评价煤层的参数
发表时间：2008-12-18T10:01:59.640Z 来源：《中小企业管理与科技》供稿作者：杨永胜[导读] 摘要：正确运用测井分析原理，可在现场连续评价煤层参数。
不仅可确定煤层顶底板岩石的强度参数，而且可以取得整个覆盖层参数资料。
关键词：地球物理测井曲线煤层评价摘要：正确运用测井分析原理，可在现场连续评价煤层参数。
不仅可确定煤层顶底板岩石的强度参数，而且可以取得整个覆盖层参数资料。
关键词：地球物理测井曲线煤层评价中图分类号：TD1 文献标识码：B 文章编号：1673-1069（2008）11-0000-00 0 引言
地球物理测井探测和煤层评价，并不是一个概念。
在欧洲，测井资料的早期应用之一就是用来划分煤层。
先将供电电极置于测量电极之上测量一次，而后再将供电电极置于测量电极之下重复测量一次。
该试验成功开创了物理测井的先河。
长期以来，由于强调以煤作为主要能源，人们更关注发展和改善煤田测井技术及其解释原理，使之能完成：①在现场条件下评价煤层；②用测井确定岩石参数（例如弹性常数）。
1 煤的特性
从煤田地质角度看，就化学成分来说，煤的主要成分是纤维质、半纤维质和木质素，并含有少量的蛋白质、糖、戊糖、果胶、鞣酸和沥青。
沥青的成分是脂肪、油类、黄蜡、树脂、硬脂酸精、孢份质、角质和软木质。
煤的无机成分，一部分来源于植物，而其大部分却是由水或空气留带入沼泽的（泥、泥砂、砂粒）；或者它们是同生地或后生地从泥炭或煤的溶液里沉淀下来的（黄铁矿、石英、方解石、菱铁矿、白云石等）。
煤化作用从泥炭开始到高变质的无烟煤结束。
煤的各种参数值都随其炭化程度而变化。
此外，还必须注意，不同国家对烟煤和无烟煤等各级别的分类标准不同。
2 利用测井资料评价煤层
煤具有特殊的测井响应特性，这些响应可以用来确定和评价煤层。
煤所具有的特殊测井响应包括：①钻孔大小（井径），取决于钻探的型式和煤的类型，煤层可能被井液严重冲蚀或者非常接近于名义井径。
有时，在煤层的底板处常常发生扩孔现象。
②自然电位（SP曲线），有时，煤层的SP曲线特征与含碳氢化合物的砂岩储集层很相似，这可能是因为煤层具有某些渗透性的缘故。
③自然放射性（伽玛能谱测井），通常，煤层的自然放射性很低。
煤层中存在的粘土矿物，例如象很薄的粘土夹矸，会使所记录到的自然放射性增高。
在局部地区和适当条件下，根据伽玛测井曲线可以经验地估计出煤的灰分含量。
但是，如果煤层中含有大量且变化急剧的高岭土（它缺少放射性钾），则会使这种估计变得相当不可靠。
在纯煤中钍（Th）的含量一般极低。
利用能谱测井，可以探测出地下的放射性元素，例如U、Th 和K。
将这些已很好建立起来的基本原理被推广应用于煤层分析（即估计灰分含量）、顶底板岩石的评价以及整个地质层段的详细的底层对比。
④电阻率（深、浅探测电阻率测井），依于井内介质（空气、天然气、水）及煤层厚度（考虑到测井仪的垂向分辨率）的不同，可以采用几种电阻率（电导率）测井，包括感应测井，侧向测井、极板式测量装置或单电极测井。
煤的电阻率很高。
一般，煤的电阻率是煤的物理性质和岩相性质的函数，也是煤的矿物成分和烷化程度的函数。
不同类型煤的电阻率值具有极大的变化范围（从10~106Ω。
m）。
已经成功地研究了煤层电阻率与灰分含量或挥发物之间的试验关系。
显然，任何这样的试验关系仅在给定煤层的范围内才是正确的。
⑤密度值（密度测井），对于鉴定和评价煤层，密度测井曲线是一条极好的曲线。
一般，煤的密度变化范围为：无烟煤1.3~1.6g/cm3，烟煤1.2~1.5g/cm3，而褐煤1.2~1.5g/cm3。
经验表明，在煤层中所测得的密度变化值，常可以用来估计真实的灰分含量，大量的研究提出，要想确立一个使用于全世界的密度测井资料与灰分含量之间的关系是不可能的，甚至对同一个地质地区也是不可能的。
这一点可由以下事实得到解释：作为密度函数的灰分含量，要受各种因素影响。
其中，包括与煤伴生的各种矿物成分的类型和含量、水分含量、煤的显微组分以及煤化程度等。
⑥声波特性（声波测井如象普通声波测井、井壁声波测井以及变密度图像声波测井），煤的声波时差值（Δt）很高，其具体数值取决于煤质和煤的变质程度。
如褐煤的Δt值：a褐煤层：Δt煤≈140~170μs/m，b烟煤：Δt≈100~150μs/m，c无烟煤的Δt值小于烟煤。
此外，与页岩相似，已观察到煤的Δt值随压实程度的增高而减小。
在一些煤田上发现，深度每增加100m，Δt值将减小0.5μs/m。
如上所述，多年来业已研究出许多在当地相当成功的实验室测量结果与特定测井响应之间的实验关系的实例。
本文所述的取自浑江煤田的3个野外实例都使用了普通密度测井、声波测井、电阻率测井、中子测井、自然伽玛测井和井径测量。
数字测井分析是根据蒙特公司煤评价程序中的几个悬着模型进行。
根据现有的测井系列来选择解释模型，测井系列主要选用密度测井—声波测井、密度测井—中子测井、密度测井—电阻率测井，以及岩性—孔隙度交会图（“M—N”交会图研究）。
这种交会图同时包括了二维和三维交会图的基本原理。
通常，根据单条测井曲线或几条测井曲线的组合，可以可靠地确定煤层的厚度。
计算机能够选择出各测井曲线的偏移重点或拐点，建立特殊的测井响应“快”，只要测井分析者认为需要，就可以提供这样的处理。
正确地应用交会图技术，有助于表现出岩性和煤层的特性，例如含碳量，灰分和水分。
在数学上，联立求解适当的线性方程便能求得这些参数。
另外，如果测井分析者想在屑碎沉积层序（即砂岩和页岩层序）中寻找煤层或褐煤层时，可以预先规定各测井响应的截止限度。
这样，超过此限度的地层即可直接通过，而在其他情况下，图示结果便是标准的计算机综合显示的测井分析成果。
3 岩石的弹性常数
利用动态弹性形变模量（EMD）来描述地层的强度，这种模量可以根据声波测井和密度测井的组合计算出来。
但是，经验表明，EMD 参数并不是在一切情况下都能确定出地层的强度特性，不过，它能给出地层强度的上限。
更近一些，已经确立了杨氏模量、体积模量、切变模量和泊松比的数学关系与测井得到的①底层密度和②声波资料象纵波传播时间和横波传播时间之间的关系。
在现场条件下，这些弹性模量可以沿整个钻孔求出。
关于煤层、顶底板岩层和覆盖层岩性变化的这种资料，以数字形式和曲线图形式给出，它们对矿山设计和开采有巨大的帮助。
通过实验室岩芯分析结果与响应测井所得参数的资料对比，能较好确定临界系数，能更好解释煤层。
4 结论
通过多年在野外测井工作的经验，笔者认为，利用地球物理测井曲线，解决煤层和煤层外围岩性的弹性参数是很好的方法。
但是，必须通过野外采集数据和室内刻度实验，找到和勘探区物性参数接近的标定值，以达到解释的最佳效果。
煤田地球物理测井技术
煤田地球物理测井技术引言煤炭作为我国的主要能源之一，在能源开发和利用中起着重要的作用。
而煤田地球物理测井技术则是煤炭勘探和开采中的一项重要技术，通过测量地下煤层的物理参数，可以帮助煤炭公司评价煤层的质量、确定储量、分析构造条件等，为煤炭勘探和开采提供重要的依据。
本文将介绍煤田地球物理测井技术的基本原理、常见方法以及应用领域。
基本原理煤田地球物理测井技术基于地球物理学的基本原理，通过测量煤层中的物理参数，推断地下煤层的性质。
常见的物理参数包括声波速度、密度、自然伽马射线强度等。
这些物理参数与煤层的含矿量、孔隙度、强度等性质相关联，通过测量和分析这些物理参数，可以了解煤层的状况。
常见方法1. 声波测井声波测井是煤田地球物理测井技术中常用的方法之一。
它利用地下介质对声波的传播特性进行测量，在煤层中传播的声波会受到煤层孔隙度、含矿量等因素的影响。
通过测量声波的传播速度和衰减程度，可以推断煤层的孔隙度、强度等信息。
2. 密度测井密度测井是另一种常见的煤田地球物理测井方法。
它通过测量地下介质对射线的吸收程度，推断出地下介质的密度。
煤层中的密度与含矿量和孔隙度等因素有关，通过测量和分析密度数据，可以推断出煤层的煤质和储量等信息。
3. 自然伽马测井自然伽马测井是测井方法中最常用的一种方法之一。
它利用地下介质中的放射性元素发射的伽马射线进行测量，通过测量伽马射线的强度，可以推断地下有害元素的含量、分布以及煤层性质等。
煤层中的含矿量和放射性元素含量有关，通过测量自然伽马射线的强度，可以了解煤层的性质。
应用领域煤田地球物理测井技术在煤炭勘探和开采中有广泛的应用。
它可以为煤炭公司提供以下方面的信息：1.煤层质量评价：通过测量和分析煤层的物理参数，可以评价煤层的质量，包括含矿量、灰分、硫分等指标，为选择合适的采矿方法和制定开采方案提供依据。
2.储量估算：通过测量和分析煤层的物理参数，可以推断煤层的厚度、面积和体积，从而估算煤田的储量，为资源评价和开发提供依据。
利用地球物理测井划分低阶煤煤阶类型

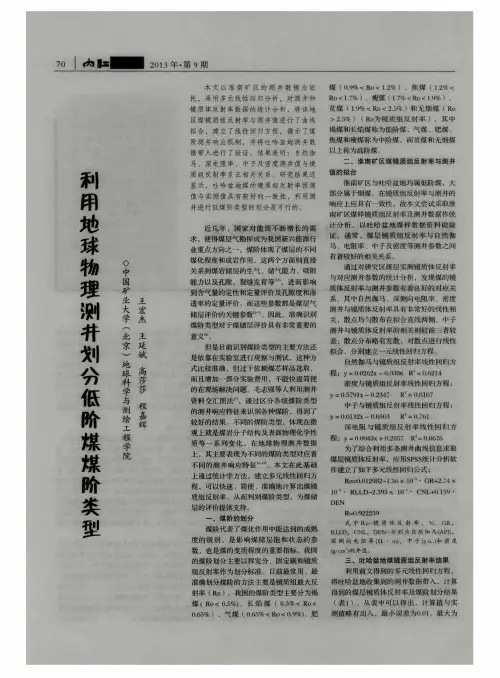

利 用地 球 物 理 测井 划 低 阶 煤 煤 阶类
拟合 ，建 立 了线性 回归方程 ，揭 示 了煤 ◇中 国 矿业大学
一 北京 一地 球科学 与测 绘 工程学 院
焦 煤 和 瘦煤 称 为 中阶 煤 ，而 贫煤 和 无烟 煤
阶测 井响应机制 ，并将 吐哈盆地测 井数 王宏 杰 以上称为高阶煤。 王延斌 高莎 莎 据带入进 行 了验证 。结果 表明 ： 自然伽 马 、深电 阻率 、 中子及 密度 测井值 与镜 质组 反射率呈 正相 关关 系。研 究结 果还
一
Ｒ＝０． ９２ ２ ２ ５９
、
煤 阶的 划分
煤阶代表了煤化作用 中能达到的成熟 度的级 别 ，是 影响煤储 层饱和状 态的参 数 ，也是煤的变质程度的重要指标 。我国 的煤阶划分主要 以挥发分 、固定碳和镜质 组反射率作为划分标准。目前最常用 、最 准确划分煤阶的方法主要是镜质组最大反
中子 与镜质 组 反 射 率线 性 回 归方 程 ：
Ｙ ＝ ０． ０１ ３ ２ ｘ 一 ０． ０５ ０ ３ Ｒ。＝ ０７ ６１
．
深 电 阻 与 镜 质 组 反 射 率 线 性 回 归 方
程 ：Ｙ＝（ １ ． ０ ０ ４ ３ ｘ＋０ ． ２ ８ ５ ７ Ｒ 。 ＝０ ． ８ ６ ７ ６
７ ０
二
２ ０ １ ３ 年 ・ 第 ９ 期
本 文 以 淮 南矿 区 的 测 井 数 据 为依 镜质体反 射率数据 的统计分 析 ，将该地 区煤镜质 组反射 率与测 井值 进行 了曲线
煤 （ ０ ． ９ ％ ＜Ｒ ｏ ＜１ ． ２ ％ ） 、焦 煤 （ １ ． ２ ％＜ 贫煤 （ １ ． ９ ％ ＜Ｒ ｏ ＜２ ． ５ ％） 和 无烟 煤 （ Ｒ ｏ ＞２ ． ５ ％） （ Ｒ ｏ 为镜 质 组 反 射 率 ），其 中 褐煤 和 长焰 煤 称 为低 阶 煤 ．气 煤 、肥 煤 、 ｏ ＜１ ． ７ ％ ）、 瘦煤 （ １ ． ７ ％＜Ｒ ｏ ＜１ ． ９ ％ ）、 托 ，采用 多元 线性 回９ ３ － 分析 ，对测 井和 Ｒ
煤田测井资料解释介绍
煤田测井资料解释介绍1. 引言煤田测井是煤炭勘探和开采过程中的重要技术之一。
通过测井技术，可以获取地下煤层的物理、化学等相关信息，用于评估煤层资源、确定开采方案以及预测煤田的地质条件等。
本文将介绍煤田测井资料的解释方法和常用测井曲线，帮助读者更好地理解和应用煤田测井技术。
2. 煤田测井资料的解释方法2.1 孔隙度孔隙度是指煤层中孔隙空间的比例，是煤层储层性质的重要指标。
常用的测井曲线中，密度曲线（Density Log）和中子孔隙度曲线（Neutron Porosity Log）可以用于计算孔隙度。
其中，密度曲线通过测量岩石的密度来反映孔隙度，而中子孔隙度曲线则利用了煤层中的氢含量与孔隙度之间的线性关系。
2.2 含气量含气量是指煤层中所含天然气的比例，是评估煤层气资源潜力的重要指标。
常用的测井曲线中，自然伽马曲线（Natural Gamma Log）可以用于估算含气量。
自然伽马曲线通过测量煤层中的放射性元素的辐射强度来反映含气量的变化。
2.3 渗透率渗透率是指煤层中液体（如水）通过孔隙流动的能力，是评估煤层开采条件和调整开采参数的重要指标。
常用的测井曲线中，声波时差曲线（Acoustic Log）和电阻率曲线（Resistivity Log）可用于计算渗透率。
声波时差曲线通过测量声波通过岩石的速度来反映渗透率，而电阻率曲线则利用岩石的电导率与渗透率之间的关系进行计算。
3. 常用测井曲线介绍3.1 密度曲线（Density Log）密度曲线通过测量煤层岩石的密度来计算孔隙度。
密度曲线的单位一般为克/立方厘米（g/cm³）。
密度曲线中的高低值反映了煤层孔隙度的变化情况，数值越高表示孔隙度越小，数值越低表示孔隙度越大。
3.2 中子孔隙度曲线（Neutron Porosity Log）中子孔隙度曲线利用煤层中的氢含量与孔隙度之间的线性关系来计算孔隙度。
中子孔隙度曲线的单位一般为百分比（%）。
中子孔隙度曲线中的高低值反映了煤层孔隙度的变化情况，数值越高表示孔隙度越大，数值越低表示孔隙度越小。
测井曲线 (2)
测井曲线1. 什么是测井曲线？测井曲线是指在地质勘探和石油工程中利用测井资料绘制出来的曲线图。
测井曲线能够反映地下地层的各种属性和特征，如岩性、含油气性、含水性、孔隙度等。
通过观察和分析测井曲线，可以判断地层的储集条件和物性参数，为地质勘探和油气开发提供重要的信息和依据。
2. 测井曲线的种类目前常见的测井曲线主要有以下几种：2.1 自然伽马测井曲线（GR）自然伽马测井曲线（Gamma Ray log）是一种常用的测井曲线。
它通过测量地下岩石自然辐射所产生的伽马射线强度，来表征地层的放射性特性。
GR曲线对比度较高，可以用于识别各种不同富含放射性矿物的地层，如砂岩、页岩、煤层等。
2.2 阻抗测井曲线（AI、RI）阻抗测井曲线（Acoustic Impedance log）是通过测量地层中声波的传播速度以及密度，来计算岩石的声阻抗。
阻抗测井曲线能够提供地层的弹性参数信息，对岩石的孔隙度、含油气性等特征有很好的反映。
常见的阻抗测井曲线有AI（Acoustic Impedance）曲线和RI（Reflection Index）曲线。
2.3 电阻率测井曲线（ILD、LLD）电阻率测井曲线（Resistivity log）是通过测量地层中岩石对电流的阻抗大小，来估算地层的电阻率。
电阻率测井曲线能够反映地层中的含水性和含油气性等特征，对于区分油层、水层和岩石层有很大的帮助。
常用的电阻率测井曲线有ILD （Induction Laterolog Deep）曲线和LLD（Laterolog Laterolog Deep）曲线。
2.4 速度测井曲线（DT、VS）速度测井曲线（Velocity log）是测量地下岩石中声波传播速度的测井曲线。
速度测井曲线可以提供地层介质的声速信息，对于预测地层的物态和孔隙度等参数有很大的帮助。
常见的速度测井曲线有DT（Delta-T）曲线和VS（Shear Wave Velocity）曲线。
Geolog测井解释参数确定及相关地层参数解释
Ⅰ.Geolog 中确定性解释方法及所需参数和曲线
Ⅰ.Geolog 中确定性解释方法及所需参数和曲线
A 井眼校正
1 输入参数：DRHO_MAX 允许密度校正最大值 DCAL _MAX 允许的最大井径 BS 钻头直径
2 输入曲线：DRHO 密度校正曲线 CALI 井径（最好是与RHOB一次测量的井径）
B煤
1 输入参数：密度、中子，声波和电阻率煤层cutoff值 2 输入曲线：RHOB,NPHI,DT和RT
C 泥质含量（常用方法）
1 输入参数：GR_MA 骨架GR值 GR_SH 泥岩GR值 OPT_COAL 逻辑值 判断是否加入煤层进行解释
2 输入曲线：GR
D 孔隙度计算（方法较多，但输入参数基本一致）
T2就用LAS中提供的True Formation Temp。这样计算 得到的泥浆电阻率为分段式的即某一段对应一个Rm。
Rm2
Rm1
T1 21.5 T 2 21.5
,
。C
11
Rm2
Rm1
T1 67.7 T 2 67.7
利用测井曲线进行勘探区煤层对比
统计 表 明 ， 其特 征 ， 表 １ 见 。
表 １ 各 种 岩 性 物 性 参数 综 合 统 计
等 四层 ， 为简单 结 构 的煤 层 。该 段 煤层 为 高 变质 均
无 烟煤 ， 物性 特征 为 ： 其 电阻率 极 小 ， 为接 近 于 零线 的低异 常 ， 为 ０ ０ １～１ ・ 接 近 电子 导 电 ； 约 ．０ Ｑ ｍ， 密
总 第 １３期 ２
ｄ ｉ１ ． ９ ９ ｊ ｉ ｎ １０ ２ ９ ． ０ ０ ０ ． ２ ｏ ：０ ３ ６ ／ ． ｓ ． ０ ５— ７ ８ ２ １ ． １０ ８ ｓ

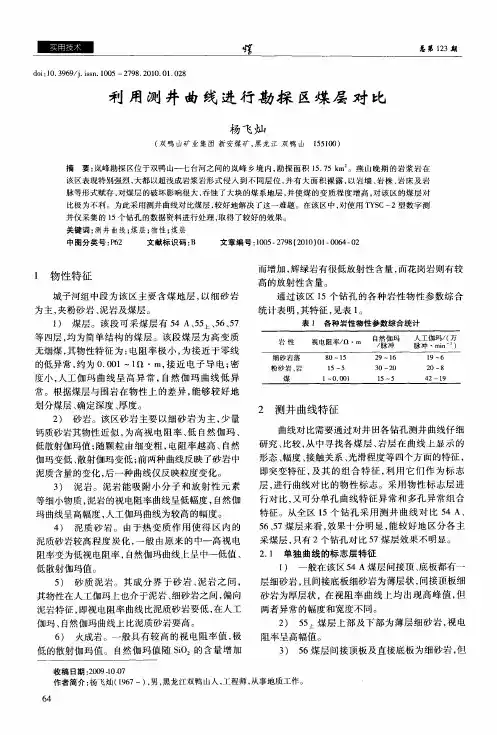

利 用测 井 曲 线进行勘探 区煤层 对 比
杨 飞 灿
（ 鸭 山矿 业 集 团 新 安 煤 矿 ， 龙 江 双 鸭 山 １５０ ） 双 黑 ５ １０ 摘 要 ： 峰 勘 探 区 位 于 双 鸭 山一 七 台河 之 间 的 岚 峰 乡 境 内 ， 探 面 积 １ ．５ｋ 燕 山 晚期 的 岩 浆 岩 在 岚 勘 ５ ７ ｍ 。
６ 火成 岩 。一般 具有 较 高 的视 电 阻率 值 ， ） 极 低 的散射 伽 玛值 。 自然 伽 玛值 随 ＳＯ ｉ 的含量 增 加
收 稿 日期 ：０９ １ － ２０ — ０ ０ ７
作者简介 ： 杨飞灿 （９ ７一） 男 ， １６ ， 黑龙江双鸭 山人 ， 工程师 ， 事地质工作 。 从
比极 为 不 利 。为 此采 用 测 井 曲线 对 比煤层 ， 好 地解 决 了 这一 难 题 。在 该 区 中 ， 使 用 Ｔ Ｓ ２型 数 字 测 较 对 Ｙ Ｃ一
井仪采集 的 ｌ ５个钻孔的数据 资料进行处理 ， 取得 了较好 的效果。
关键 词 ： 井 曲线 ； 层 ； 测 煤 物性 ； 层 煤 中 图分 类 号 ：６ Ｐ２ 文 献标 识码 ： Ｂ 文 章 编 号 ：０ ５ ２９ （００ ０ 一 Ｏ４ ０ １０ — ７ ８ ２ １ ） １ Ｏ ６ — ２
地球物理测井在煤储层参数综合解释中的应用——以PS矿区A井为例
业组分之间的关系以及对补偿 密度 、 声波 时差测井
的响应关 系 ， 建立 了 煤储 层 工 业 组分 和含 气 量 解 释 模 型 。编制 了完善 的测 井 软件 系统 ， 在生 产 实 际 应
用 中取得 了 良好效 果 。
１ 区域特征
１ ． １ 物性 特征
质及其 它矿 物） 、 水分 、 甲烷气 ， 由于 固定 碳、 挥发
⑥
２ ０ １ ３ Ｓ ｃ ｉ ． Ｔ ｅ ｃ ｈ ． Ｅ ｎ ｇ ｒ ｇ ．
地 球物理测 井在煤储层参数 综合解释 中的应 用
— —
以Ｐ Ｓ矿 区 Ａ井 为例
梁 明 星 孙 文 杰 ，
（ 东北石油大学地球科学学院 ， 大庆 １ ６ ３ ３ １ ８ ； 中国石油勘探开发研究 院 ， 北京 １ ０ ０ ０ ８ ３； 北京大学地球 与空 间科学学 院。 ， 北京 １ ０ ０ ８ ７ １ ）
细粒砂岩 、 粉砂岩 、 泥质砂岩、 泥岩等。煤层相对 围 岩具有较高电阻率 、 低密度、 低 自然伽马的特点 ， 视 电阻率 值 大 部分 在 ２ ５ ０—６ ５ ０ Ｑ ・ｍ， 密 度 值 在
１ ． ６ Ｏ 一１ ． ７ ５ ｇ ／ ｃ ｍ ， 自然 伽 马 值 均 在 ５ ０ Ａ Ｐ Ｉ以 下 。
作用相 比之下则 可忽略不计 ； 深侧 向电阻率 （ Ｌ Ｌ Ｄ ）
数 值变 化较 大 ， 反 映 了研 究 区煤 岩 的 变 质 程 度 、 灰
依据各项参数齐全的 ｌ ７ 个样品（ 表３ ） 标定 了煤岩 各组分 的密度和声波速度。
表２ Ｔ Ｓ矿区 Ａ井煤岩地球物理测井响应均值表
２ ０ １ ３年 ３月 ６日收到， ２ ０ １ ３年 ３月 １ ８日修改 第一作 者简介 ： 梁 明星 ， 男， 硕士 。研 究方 向： 地 球探测 与信息技 术。
煤岩层的测井曲线解释规律
2003 年 1 月 Sh a n x i Co k i n g Co a l Sc i en c e & T ech n o l o g yJ a n . 2003·专题综述·煤岩层的测井曲线解释规律樊甲成①(煤田水文地质 229 队)摘 要 分析了勘探区煤岩层的物性特征与测井曲线的相关关系, 在此基础上分析、研究测井 曲线的形态特征和数量特征, 从而准确判断煤层, 区分岩性、研究地质构造形态等。
关键词 物性特征; 测井曲线; 解释规律1 物探测井技术煤田地球物理测井, 是根据不同地质体 ( 岩层、 煤层等) 所具有的物理特征 (密度、电性、弹性和放射 性等) 差异, 利用物探仪器来研究钻孔地质剖面、解 决某些地下地质和钻井技术问题的一门学科, 是配 合钻探取得钻孔资料的重要手段。
为了更准确地提 供地质资料, 就必须对勘探区煤岩层的物性特征进 行深入的了解, 在此基础上分析研究测井曲线的形 态特征和数量特征, 就能判断煤层、区分岩性、研究 地质构造以及解决其它地质问题。
2 地质、地球物理特征2. 1 煤岩层的物性特征1) 煤及夹石的物性特征。
煤层的密度突出地小于围岩, 煤层在视电阻率 (DLW ) 曲线上一般也较其 它岩层 (灰岩除外) 高, 因而煤在视电阻率 (DLW ) 散 射伽玛 (H GG ) 曲线在煤层上均为明显的高幅值反 映, 但 受 煤 中 灰 分 含 量 的 影 响, 导 致 视 电 阻 率(DLW ) 曲线幅值的下降; 同样煤中的灰分的增加也会引起煤层密度的加大, 使散射伽玛 (H C G ) 曲线的 幅值降低, 一般情况下它的天然伽玛 (H G ) 曲线的幅 值为最低。
阻率最低, 散射伽玛 (H GG ) 曲线仅反映岩石层密度的差异, 与视电阻率 (DLW ) 曲线一样, 不能根据曲 线值较好地划分岩性。
天然伽玛 (H G ) 曲线是划分岩性的主要曲线, 其 中放射性最弱的是碳酸盐岩及石英岩, 放射性最强 的是泥质岩。
测井曲线综合解释
密度曲线
总结词
反映岩层密度的曲线
详细描述
密度曲线是通过测量地层对伽马射线的吸收能力来反映岩层的密度。在测井曲线 上，密度较高的岩层通常对应于砂岩或石灰岩，而密度较低的岩层则可能表示泥 岩或页岩。
中子曲线
总结词
反映岩层含氢量的曲线
详细描述
中子曲线是通过测量地层对中子的吸收能力来反映岩层的含氢量。在测井曲线上，中子吸收能力较强 的岩层通常表示含氢量较高的泥岩或页岩，而中子吸收能力较弱的岩层则可能表示含氢量较低的砂岩 或石灰岩。
地层倾角法是通过测量地层的倾斜角 度来判断地层的岩性和物性，该方法 需要使用特殊的测量仪器和数据处理 技术。
交会图法是最常用的方法之一，通过 将不同测井曲线绘制在一张图上，利 用它们的交会关系来判断地层的岩性、 物性和含油性。
模式识别法是一种基于人工智能和机 器学习的方法，通过训练模型来识别 地层的岩性和物性，该方法需要大量 的训练数据和计算资源。
数据噪声干扰
测井数据容易受到多种噪声的干 扰，如环境噪声、设备噪声等， 这些干扰会影响数据的准确性和 可靠性。
数据标准化和归一
化
由于不同测井设备的测量范围和 精度可能存在差异，需要进行标 准化和归一化处理，以确保数据 的可比性和一致性。
多参数综合分析的复杂性
参数间相互影响
测井曲线包含多个参数，这些参数之间可能 存在相互影响和耦合关系，需要进行深入分 析和综合考虑。
根据测井曲线数据，确定该库区存在软弱夹层和 裂隙，可能对水库的稳定性和安全性造成影响。
结论
建议对该库区进行进一步工程地质勘查，加强监 测和维护，确保水库的安全运行。
05
测井曲线综合解释的挑 战与展望
数据处理难度大
东胜煤田测井中的煤层判断及定厚方法
东胜煤田测井中的煤层判断及定厚方法摘要：煤田地球物理测井, 合理选用测井方法, 对工作区物性差异作出细致总结分析, 在LL3、GGL参数曲线上均为高值反映，在GR曲线上为低值反映，与围岩差异明显关键词：测井方法；物性；高值；低值；围岩差异明显1、前言煤田地球物理测井在煤田勘探中是一项重要的、不可缺少的技术手段之一,根据工作区的煤层及岩层地球物理特性,合理选用测井方法,对将来的数据质量至关重要。
如果在前期阶段,对工作区物性差异作出细致总结分析,通过测井方法确定煤层的深度、厚度及结构，以及划分岩性及地层分界是可靠的。
近几年，由于煤田勘探行业火爆，从事煤田测井的技术人员的水平参差不齐，在划分煤层及解释上有些不合理,一区多个测井车解释不统一,测井技术应有的优势未能得到充分发挥。
本文对如何判断煤层提出一些经验仅供参考。
2、工作区煤层地球物性特征简介鄂尔多斯东胜煤田主要含煤地层为侏罗系中下统延安组，该地层为一套陆源碎屑沉积，其岩性为灰白色至浅灰色粗、中、细粒长石石英砂岩、岩屑长石砂岩，灰至灰黑色粉砂岩、砂质泥岩、泥岩及煤层，含少量炭质泥岩。
根据沉积旋回、岩煤组合特征及物性特征，将其划分为三段。
含2、3、4、5、6、、7六个煤组。
煤层顶地板为泥岩、炭质泥岩、粉砂岩和细砂岩。
煤层与顶底板岩性在人工放射性、密度、自然伽玛、电阻率及声波曲线上都有较大差别。
本区煤层为高电阻率，阻值在135～150Ω·Μ左右，电阻率曲线均以突出的高异常反映，与围岩有很大区别。
厚煤层更为突出，薄煤层受井液电阻率及低阻围岩影响，但在曲线上均有较明显的异常。
煤层均为低密度，密度值为1.29～1.33g/cm3之间，伽玛-伽玛测井曲线在煤层均以明显高幅值反映，一般为1500～1600CODE，薄煤层受围岩影响，但幅值仍高于围岩值，幅值较大。
煤层的自然放射性含量很弱，一般在4～10API左右，自然伽玛曲线为明显的低幅值反映。
煤层在自然电位曲线上，一般为负异常反映。
