贴片机结构和分类2
SMT中的贴片技术与贴片机
表面贴装技术（SMT） Sruface Mount Technology
电子产品
电子元器件
电子线路板
SMT生产工艺流程
1. 焊锡膏——再流焊工艺流程
2. 贴片胶——波峰焊工艺流程
SMT生产工艺流程
3. 混合安装工艺流程
SMT生产中的贴片技术与贴片机
激光校正
导轨步进传送－Transport module
The function of the transport module is transporting boards through the machine. The transport module is controlled by the transport controller. 导轨整体步进，分为X和Z两个方向，步进的数值由PCB产品的尺寸 决定。导轨步进后，贴装头上相机扫描mark点，自动校正PCB板移动过 程中位置偏移。保证PCB位置精度。
2： X axis Robot Moves placement head in X direction ；Y axis Moves placement head in Y direction。
贴装头X为吸嘴左右运动；贴装头Y为吸嘴 前后运动。
3： Z axis Placement head Component picking and placing ；RZ Rotating the component。
1.1.6 供料器
1.1.7 传感器
1.1.8 计算机控制系统
贴片机分类
贴片机－把电阻、电容、三极管、芯片等各类元件 高速而精确的吸取并贴装到PCB板上的相关位置。 即，抓取（吸嘴真空吸取元件）－－贴装
动臂式
固定式：YAMAHA 、SAMSUN
旋转式 水平旋转：PANASONIC 垂直旋转：SIMENSE 模组式
2. 结构 两类 X-Y传送机构： • 滚珠丝杠-直线导轨 • 同步齿形带-直线导轨
1.1 贴片机的结构与特点
1.1.3 X、Y与Z/θ 伺服及定位系统
3. X-Y 伺服系统（定位控制系统） X-Y定位系统是由X-Y伺服系统来保证，即前面所述的 滚珠丝杠-直线导轨及同步齿形带-直线导轨，是由交流伺 服电机驱动，并在位移传感器以及控制系统指挥下实现精 确定位。
1. 功能 第二种功能：支撑PCB承载平台并实现PCB在X-Y方向移动 这种结构常见见于塔式旋转类 贴片机中，在这种高速贴片机 中，其贴片头仅做旋转运动，
而依靠送料器的水平移动和
PCB承载平面的运动完成贴 片过程。
X、Y与Z/θ 伺服系统动画
1.1 贴片机的结构与特点
1.1.3 X、Y与Z/θ 伺服及定位系统
印刷机－Printer
贴片机-Placer
外观检测－AOI
炉子加热-Reflow oven
SMT生产环节
SMT生产任务
元器件
PCB板 生产辅料 贴片机应用 印刷机应用
课 程 地 位 ： 专 业 核 心 课
1 物料准备
2 设备应用
回流炉应用
手工焊接和返修 单面板
3 生产工艺
双面板 印胶板
课程介绍
课程目标： 通过对设备的讲解、实训使学生掌握机器操作、维护及编程应用。
1.1 贴片机的结构与特点
1.1.4 光学对中系统
光学系统的组成：由光源、CCD摄像机、显示器以及数模转换与图像
处理系统组成。
1.1.4 光学对中系统
光学系统的作用： 1. 对PCB位置的确认
贴片机中的光学系统，在工作过程中首先
是对PCB的位置确认，当PCB输送至贴片位置 上时，安装在贴片头部的CCD，首先通过对
1.1 贴片机的结构与特点
1.1.3 X、Y与Z/θ 伺服及定位系统
3. X-Y 伺服系统（定位控制系统） (1) 圆光栅编码器
1.1 贴片机的结构与特点
1.1.3 X、Y与Z/θ 伺服及定位系统
3. X-Y 伺服系统（定位控制系统） (2) 磁栅尺
双AC伺服电机
(3) 光栅尺
线性尺 （磁尺或光尺） 双AC伺服电机
导轨传送
AX-3的坐标系统－－Coordinate system
1 ：X axis Transport Moves board in X direction ；Y axis Board width adjustment of transport。
导轨X为PCB板传送方向；导轨Y为调整导 轨宽度以适应PCB板宽度。
动臂式1
• 动臂式（固定式）制造商有:yamaha、 三 星等 • 中速机 • 价格100万 • 是最早的机型 • IC、小元件都可贴 • 适合小批量多品种
维护复杂，成本高
西门子垂直 旋转演示
西门子垂直 旋转贴装头
AX-3/AX-5模组式贴片机
高速度贴装：60000片/小时
高精度贴装：误差30um
最小换线时间：6min 模块化制造易于维护 成本较高
AX-3模组式贴片机介绍
平行贴装 元器件激光校正 导轨整体步进传送 AX-3精度控制 整体换料小车
X-Y定位系统是贴片机关键的机构，也是评估贴片机精度
的主要指标，头包括X-Y传动机构和X-Y伺服系统 1. 功能 第一种功能：支撑贴片头 贴片头安装在X导轨上，X导
轨在Y导轨上运行，从而能实
现在X-Y方向贴片全过程。
这种结构在通用贴片机中常见
1.1 贴片机的结构与特点
1.1.3 X、Y与Z/θ 伺服及定位系统
整体换料小车--Feeder Trolley
The trolley is a cart that forms the interface between the feeders and the base. Feeders are placed on the trolleys and the trolleys are mounted on the base.
1.1 贴片机的结构与特点
贴片机外观
贴片机内部结构示意图
贴片机的结构可分为：机架，PCB传送机构及支撑台，X、Y与Z/θ伺服，
定位系统，光学识别系统，贴片头，供料器，传感器，计算机操作软件。
1.1 贴片机的结构与特点
1.1.1 机架
机架是机器的基础，所有 的传动、定位、传送机构均牢 固地固定在机架上，大部分型 号的贴片机，其各种送料器也 安置在上面。
PCB上所设定定位标志的识别，实现对PCB位
置的确认。 2. 对元器件的确认 (1) 元件的外形是否与程序一致 (2) 元件中心是否居中 (3) 元件引脚的共面性和形变
1.1 贴片机的结构与特点
1.1.5 贴片头
单头
贴片头 多头 固定式 旋转式 垂直旋转-转盘式 组合式 水平旋转-转塔式
1.1 贴片机的结构与特点
1.1.2 传送机构和支撑台
构成：
PCB传送导轨中设有红外线传感器和条形码阅读器
1.1 贴片机的结构与特点
1.1.2 传送机构和支撑台
两种类型的传送机构： (1) 整体式导轨：
设在B区的PCB板侧夹持机构（府视图）
(2) 活动式导轨：
1.1 贴片机的结构与特点
1.1.3 X、Y与Z/θ 伺服及定位系统
和SAMSUN或YAMAHA的动臂结构相比的优势： 单个吸嘴保证高精 平行贴装保证高速度
平行贴装
元器件光学校正－component laser
The laser light is projected onto component to generate a shadow ， the placement controller calculate the exact position of the component at the nozzle tip according to the size of the shadow。 吸嘴吸取元件后，吸嘴两侧的激光照射元件，产生遮挡的阴影，控制器通过 计算阴影的尺寸获取元件具体位置偏差，并进行校正。
整体换料小车的作用：实现喂料器和贴片机之间的机械连接和通讯。生产过程中可以整体 更换，节约停机时间。
换料小车
课后安排
1.查找线性马达工作原理资料
2.查找磁悬浮导轨工作原理资料
贴片机的种类
动臂式 固定式：YAMAHA 旋转式 水平旋转：(演示见模组式） 垂直旋转：西门子 转塔式 FUJI (播放时间2:30-3:00) 模组式 FUJI (0:45-2:30)
线性编码器通过读取高精度直线排列光栅 获取电机运动位置数据。 光栅尺＋磁悬浮
This encoder consists of a disk with a large number of position markers, an indexmarker and three sensors
编码器读取圆周排列小孔位置 标记，以获取电机运动位置数据。
AX-3精度控制－High Precision
Linear encoders are only present in the placement module and placement head, on the Y- and Z-axis respectively. These encoders are scales that contain precise grating and in the centre of the scale a 'zero-pulse'. Pulses are generated by an optical reader runs near the glass ruler.
课程内容
Operation(操作) program（程序）
半导体贴片机的结构原理
半导体贴片机的结构原理
半导体贴片机是一种用于将半导体元器件（如集成电路、二极管、三极管等）贴附到电路板上的自动化设备。
其结构原理包括以下几个部分：
1. 输送系统：半导体元件通常以卷带的形式供应，输送系统主要用于将卷带中的元件分离并传送到贴片区域。
输送系统通常由供料轮、分离轮、传送带等组成。
2. 传感系统：传感系统用于检测贴片区域是否有无元件、元件位置是否准确等信息。
传感系统通常采用光电传感器、激光传感器等。
3. 位置校准系统：位置校准系统用于确保贴附到电路板上的元件位置准确。
位置校准系统通常包括视觉定位系统和机械定位系统。
视觉定位系统通过摄像头或激光扫描仪等设备来检测电路板上的参考点，然后通过图像处理算法来确定元件的准确位置。
机械定位系统则通过精密的导轨和定位装置来确保元件的精准贴附。
4. 贴附系统：贴附系统用于将元件粘附到电路板上。
通常使用真空吸盘来吸起元件，然后通过运动轨迹控制将元件准确贴附到电路板上，并使用热风或红外线加热等方式将元件与电路板焊接。
5. 控制系统：控制系统用于控制整个贴片机的运行。
通常采用微控制器或PLC 等控制器来完成元件供料、位置校准、贴附等动作的控制，并与操作面板、传感器等进行连接。
综上所述，半导体贴片机的结构原理是通过输送系统将元件供应到贴片区域，通过传感系统检测元件信息，通过视觉定位和机械定位系统确定元件位置，然后通过贴附系统将元件粘附到电路板上，并通过控制系统进行整个贴片过程的控制。
贴片机结构及原理分析
2
可编辑版
此外，现代的贴片机在传动结构（Y轴方向由单 丝械向双丝杠发展）；元件的对中方式（由机械 向激光向全视觉发展）；图像识别（采用高分辨 CCD）；BGA和CSP的贴装（采用反射加直射 镜技术）；采用铸铁机架以减少振动，提高精度， 减少磨损；以及增强计算机功能等方面都采用了 许多新技术，使操作更加简便、迅速、直观和易 掌握。
目前最高的贴装Biblioteka 度可达到0.06S/Chip元件左右；高精 度贴装机的重复贴装精度为0.05-0.25mm;
1
可编辑版
多功能贴片机除了能贴装0201(0.6mm*0.3mm) 元件外,还能贴装SOIC(小外型集成电路)、 PLCC（塑料有引线芯片载体）、窄引线间距 QFP、BGA和CSP以及长接插件（150mm长） 等SMD/SMC的能力。
3
可编辑版
第一章 贴装机结构及系统组成
●SMT贴装机是计算机控制，集光、电、气及机械为一体 的高精度自动化设备。其组成部分主要有机体、元器件 供料器、PCB承载机构、贴装头、器件对中检测装置、驱 动系统、计算机控制系统等。
●机体用来安装和支撑贴装的各种部件，因此，它必 须具有足够的刚性才能保证贴装精度。供料器是能容纳 各种包装形式的元器件、并将元器件传送到取料部位的 一种储料供料部件，元器件以编带、棒式、托盘或散装 等包装形式放到相应的供料器上。PCB贴装承载机构包 括承载平台、磁性或真空支撑杆，用于定位和固定PCB。
第三章 贴装机支撑系统
机架是机器的基础，所有的传动、定位、传送机 构均牢固地固定在它上面，大部分型号的贴片机 及其各种送料器也安置在上面，因此机架应有足 够的机械强度和刚性，图3-1 为贴装机结构示意 图。目前贴片机有各种形式的机架，大致可分为 两类。

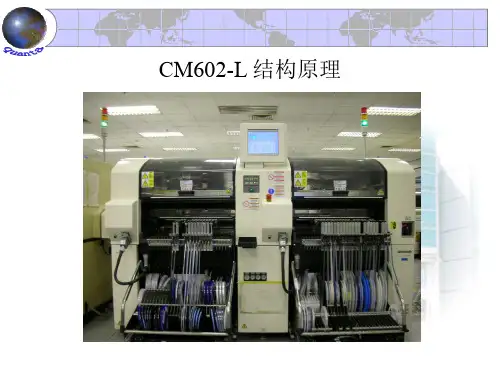

贴片机SMT CM602-L技术培训报告
气阀2
泄气阀--（自锁功能） sensor2
活塞
sensor1
万用表测量电阻 1.三相各相位间基本均衡 2.电机越大,阻值越小 3.调速电机阻值不同 4.阻值为0或很小为异常 5.单项正转阻值相差30~50%&正反转则一样 6.电机空载电流基本在10%以内
检测模块(感应器/解码器)工作解析
一种可按照需进行测量信号并转换型号形式的检测装置 以CM602为例,为光电感应器&解码器
高性能贴片机普遍采用视觉对中系统。 当贴片头上的吸嘴吸取元件后,在移到贴片位置的过程中,由固定在贴片头上的或固定在机身某个位 置上的照相机获取图像，并且通过影像探测元件的光密度分布，这些光密度以数字形式再经过照 相机上许多细小精密的光敏原件组成的CCD光耦阵列,输出0～255级的灰度值.灰度值与光密度成 正比,灰度值越大，则数字化图像越清晰。
数字化信息经存储,编码,放大,整理和分析,将结果反馈到控制单元,并把处理结果输出到伺服系统中 去调整补偿元件吸取的位置偏差，最后完成贴片操作。
实现贴装位置自动矫正并实现精确贴装机器通过一系列的坐标系之间的转换来定位元件的贴装 首先PCB通过传送装置被传输到固定位置并被夹板机构固定,贴片头移至PCB基准点上方,头上相 机 对PCB上基准点照相.这时候存在4个坐标系:基板坐标系（Xp，Yp）、头上相机坐标系
分支电源是直流电源,在不同的电源供应位置选择不同的分支电源 直流电源有正、负两个电极，正极的电位高，负极的电位低，当两个电极与电路 连通后，能够使电路两端之间维持恒定的电位差，从而在外电路中形成由正极到 负极的电流。 Remark:CM602中不同位置直流电源种额定电流为3A.
气压分配模块(调气阀/电磁阀)工作解析
贴片机的技术和原理
贴片机的技术和原理贴片机是一种用于电子产品生产中的自动化设备，其主要功能是将电子元器件精确地贴装在电路板上。
贴片机的技术和原理涉及到多个方面，包括机械结构、图像处理、自动控制等。
一、机械结构贴片机的机械结构是实现元器件精确贴装的基础。
通常，贴片机由进料装置、传送装置、贴装头、图像识别系统和控制系统等组成。
1. 进料装置：进料装置用于将元器件从供料器中取出并送入传送装置。
常见的进料装置有震盘供料器和带轮供料器等。
2. 传送装置：传送装置用于将元器件从进料装置运送到贴装头的位置。
传送装置通常采用传送带或者线性导轨等方式。
3. 贴装头：贴装头是贴片机的核心部件，负责将元器件精确地贴装在电路板上。
贴装头通常包括吸嘴、吸嘴更换装置和吸嘴控制装置等。
4. 图像识别系统：图像识别系统用于对电路板上的位置标记或图案进行识别，以确定元器件的贴装位置。
常见的图像识别技术包括CCD摄像头和光源等。
5. 控制系统：控制系统是贴片机的核心，用于控制整个贴装过程。
控制系统通常包括运动控制、图像处理和数据处理等模块。
二、图像处理贴片机的图像处理技术主要用于元器件的识别和定位。
在贴装过程中，贴片机通过拍摄电路板上的位置标记或图案，利用图像处理算法来识别元器件的贴装位置。
1. 图像采集：贴片机通过CCD摄像头对电路板进行图像采集。
采集到的图像包含了电路板上的位置标记和图案等信息。
2. 图像预处理：图像预处理是对采集到的图像进行预处理，以提高后续图像处理的准确性和效率。
常见的图像预处理技术包括灰度化、二值化、滤波和边缘检测等。
3. 特征提取：特征提取是图像处理的关键步骤，通过对图像进行特征提取，可以确定元器件的贴装位置。
常见的特征提取技术包括边缘检测、角点检测和模板匹配等。
4. 定位算法：定位算法是根据特征提取的结果，对元器件的贴装位置进行计算。
常见的定位算法包括模板匹配算法、最小二乘法和神经网络等。
三、自动控制贴片机的自动控制技术用于实现贴装过程的自动化。
贴片机基础知识
贴片机基础知识一、贴片机的介绍拱架型(Gantry)元件送料器、基板(PCB)是固定的，贴片头(安装多个真空吸料嘴)在送料器与基板之间来回移动，将元件从送料器取出，经过对元件位置与方向的调整，然后贴放于基板上。
由于贴片头是安装于拱架型的X/Y坐标移动横梁上，所以得名。
这类机型的优势在于：系统结构简单，可实现高精度，适于各种大小、形状的元件，甚至异型元件，送料器有带状、管状、托盘形式。
适于中小批量生产，也可多台机组合用于大批量生产。
这类机型的缺点在于：贴片头来回移动的距离长，所以速度受到限制。
对元件位置与方向的调整方法：1)、机械对中调整位置、吸嘴旋转调整方向，这种方法能达到的精度有限，较晚的机型已再不采用。
2)、激光识别、X/Y坐标系统调整位置、吸嘴旋转调整方向，这种方法可实现飞行过程中的识别，但不能用于球栅列陈元件BGA。
3)、相机识别、X/Y坐标系统调整位置、吸嘴旋转调整方向，一般相机固定，贴片头飞行划过相机上空，进行成像识别，比激光识别耽误一点时间，但可识别任何元件，也有实现飞行过程中的识别的相机识别系统，机械结构方面有其它牺牲。
转塔型(Turret)元件送料器放于一个单坐标移动的料车上，基板(PCB)放于一个X/Y坐标系统移动的工作台上，贴片头安装在一个转塔上，工作时，料车将元件送料器移动到取料位置，贴片头上的真空吸料嘴在取料位置取元件，经转塔转动到贴片位置(与取料位置成180度)，在转动过程中经过对元件位置与方向的调整，将元件贴放于基板上。
这类机型的优势在于：一般，转塔上安装有十几到二十几个贴片头，每个贴片头上安装2~4个真空吸嘴(较早机型)至5~6个真空吸嘴(现在机型)。
由于转塔的特点，将动作细微化，选换吸嘴、送料器移动到位、取元件、元件识别、角度调整、工作台移动(包含位置调整)、贴放元件等动作都可以在同一时间周期内完成，所以实现真正意义上的高速度。
目前最快的时间周期达到0.08~0.10秒钟一片元件。
雅马哈贴片机工作原理
雅马哈贴片机工作原理雅马哈贴片机是一种常见的电子设备，其工作原理涉及到多个方面。
本文将从贴片机的结构、工作流程和关键技术等方面详细介绍雅马哈贴片机的工作原理。
一、贴片机的结构雅马哈贴片机主要由进料系统、定位系统、贴片系统、检测系统和控制系统等组成。
进料系统用于将元件从料盘中输送至贴片区域，定位系统用于确定元件的位置，贴片系统负责将元件粘贴在PCB板上，检测系统用于检测贴片质量，控制系统则整体控制贴片机的运行。
二、贴片机的工作流程1. 进料系统将元件从料盘中输送至贴片区域，通常采用振动盘和真空吸嘴的方式，确保元件的连续供料。
2. 定位系统通过图像识别等技术，确定元件在PCB板上的位置，保证贴片的准确性和精度。
3. 贴片系统将定位好的元件粘贴在PCB板上，通常采用贴片头和压力控制系统，将元件粘贴到预定位置，并确保与焊盘之间的间距合适。
4. 检测系统对贴片质量进行检测，如检测元件的位置偏移、翻转等情况，确保贴片的质量和可靠性。
5. 控制系统对整个贴片机进行控制和调度，协调各个子系统的工作，确保贴片机的稳定运行和高效生产。
三、贴片机的关键技术1. 图像识别技术：贴片机通过摄像头对PCB板和元件进行实时拍摄和图像识别，以获取元件位置的信息，实现高精度的贴片定位。
2. 自动送料技术：进料系统采用振动盘和真空吸嘴等技术，实现元件的连续供料和自动送料，提高生产效率。
3. 粘贴技术：贴片系统采用贴片头和压力控制系统，将元件粘贴在PCB板上，确保粘贴的准确性和稳定性。
4. 检测技术：检测系统通过图像分析和传感器检测等技术，对贴片质量进行实时监测，确保贴片的可靠性和一致性。
5. 控制技术：控制系统采用先进的控制算法和控制器，对贴片机的运行进行全面控制和调度，提高生产效率和贴片质量。
雅马哈贴片机是一种用于电子设备生产的重要设备，其工作原理涉及到进料、定位、贴片、检测和控制等多个方面。
通过合理的结构设计和关键技术的应用，雅马哈贴片机能够实现高精度、高效率的贴片操作，满足电子设备生产的需求。
贴片机的结构分类
目前贴片机结构大致可分为四种结构：拱架式贴片机、复合式贴片机、转塔式贴片机和大型平行系统贴片机。
(1)拱架式贴片机。
拱架式（又称动臂式）机器是最传统的贴片机，具有较好的灵活性和精度，适用于大部分元件，高精度机器一般都是这种类型，但其速度无法与复合式、转塔式和大型平行系统相比。
不过元件排列越来越集中在有源部件上，比如有引线的QFP（Quad flat package，四边扁平封装器件）和BGA（Ball grid array，球栅阵列器件），安装精度对高产量有至关重要的作用。
复合式、转塔式和大型平行系统一般不适用于这种类型的元件安装。
拱架式机器分为单臂式和多臂式，单臂式是最早先发展起来的现在仍然使用的多功能贴片机。
在单臂式基础上发展起来的多臂式贴片机可将工作效率成倍提高，如美国Universal公司的GSM2贴片机就有2个动臂安装头，可分别交替对两块PCB（Print Circuit Board，印刷线路板）同时进行安装。
绝大多数贴片机厂商均推出了采用这一结构的高精度贴片机和中速贴片机，例如美国Universal公司的AC72、荷兰Assembleon公司的AQ-1、日本Hitachi公司的TIM-X、日本Fuji 公司的QP-341E和XP系列、日本Panasonic公司的BM221、韩国Samsung公司的CP60系列、日本Yamaha公司的YV系列、日本Juki 公司的KE系列（2）复合式贴片机。
复合式机器是从拱架式机器发展而来，它集合了转塔式和拱架式的特点，在动臂上安装有转盘，像Siemens 的Siplace80S25贴片机，有两个带有12个吸嘴的旋转头。
Universal 公司也推出了带有30个吸嘴的旋转头，称之为“闪电头”，两个这样的旋转头安装在Genesis贴片平台上，可实现每小时60,000片贴片速度。
从严格意义上来说，复合式机器仍属于动臂式结构。
由于复合式机器可通过增加动臂数量来提高速度，具有较大灵活性，因此它的发展前景被看好，例如Siemens推出的HS60机器就安装有4个旋转头，贴装速度高达每小时60,000片。
SMT贴片机基础培训
西门子贴片机简述（七）
SIEMENS貼片机的型号及含义﹕
2. HSxx
如﹕HS50 其中HS代表HIGH SPEED 超高速機 50代表理想狀態的关键技术——各种SMD的开发与制造技术 片时元器件
产品设计——结构设计，端子形状，尺寸精度，可焊型
包装——盘带式，棒式，华夫盘，散装式 焊锡膏与无铅焊料 黏接剂/贴片胶 助焊剂 导电胶
贴装材料
表 面 组 装 技 术
基板材料：有机玻璃纤维，陶瓷板，合金板 贴装印制板 电路图形设计：图形尺寸设计，工艺型设计 锡膏精密印刷工艺 涂布工艺 装联工艺 贴装方式 贴片胶精密点涂工艺及固化工艺 纯片式元件贴装，单面或双面 SMD与通孔元件混装，单面或双面
1)、机械对中调整位臵、吸嘴旋转调整方向，这种方法能达到的精度 有限，较晚的机型已再不采用。 2)、相机识别、X/Y坐标系统调整位臵、吸嘴自旋转调整方向，相机固 定，贴片头飞行划过相机上空，进行成像识别。
SMT 贴片机简述（三）
转塔型（Turret)
一般，转塔上安装有十几到二十几个贴片头，每个贴片头上安装2~4 个真空吸嘴(较早机型)至5~6个真空吸嘴(现在机型)。由于转塔的特 点，将动作细微化，选换吸嘴、送料器移动到位、取元件、元件识 别、角度调整、工作台移动(包含位臵调整)、贴放元件等动作都可 以在同一时间周期内完成，所以实现真正意义上的高速度。目前最 快的时间周期达到0.08~0.10秒钟一片元件 此机型在速度上是优越的，适于大批量生产，但其只能用带状包装 的元件，如果是密脚、大型的集成电路(IC)，只有托盘包装，则无 法完成，因此还有赖于其它机型来共同合作。这种设备结构复杂， 造价昂贵，最新机型约在US$50万，是拱架型的三倍以上。
电路基板-----但(多)层PCB, 陶瓷,瓷釉金属板等
高速贴片机结构与原理
高速贴片机结构与原理高速贴片机是一种用于电子元器件自动贴装的设备。
它以高速、高精度和高效率的特点广泛应用于电子制造行业。
本文将从结构和原理两个方面介绍高速贴片机的工作原理和组成部分。
一、结构高速贴片机主要由进料系统、定位系统、贴装系统和控制系统组成。
1. 进料系统：进料系统用于将电子元器件供给到贴装机的工作区域。
它通常包括供料器和进料传送带。
供料器负责将元器件从料盘或管道中取出，并通过进料传送带将其输送到贴装区域。
2. 定位系统：定位系统用于确定元器件在贴装区域的位置。
它通常包括视觉定位系统和机械定位系统。
视觉定位系统通过摄像头和图像处理算法实现对元器件位置的精确定位。
机械定位系统则通过传感器和精密导轨等装置实现对元器件位置的控制。
3. 贴装系统：贴装系统是高速贴片机的核心部分，用于将电子元器件精确地贴装到PCB板上。
贴装系统通常包括贴装头、压力控制装置和贴装平台。
贴装头负责将元器件从供料器中取出，并将其精确地贴装到PCB板上。
压力控制装置用于控制贴装头的压力，以保证贴装的稳定性。
贴装平台则提供一个稳定的工作台面，使贴装过程更加精确。
4. 控制系统：控制系统是高速贴片机的大脑，用于控制整个贴装过程。
它通常由计算机和PLC控制器组成。
计算机负责处理图像信息、控制贴装头的运动和监控贴装过程。
PLC控制器则负责控制进料系统、定位系统和贴装系统的运行。
二、原理高速贴片机的工作原理可以简单描述为以下几个步骤：1. 元器件供给：进料系统将电子元器件供给到贴装区域。
2. 定位检测：定位系统对元器件进行定位检测，确定其在贴装区域的位置。
3. 贴装操作：贴装系统根据定位信息，通过贴装头将元器件从供料器中取出，并精确地贴装到PCB板上。
4. 焊接固定：在贴装完成后，PCB板经过传送带运送到焊接区域，焊接机器对元器件进行焊接，固定在PCB板上。
5. 检测和排除故障：贴装过程中，控制系统会对贴装质量进行检测，如果发现贴装错误或故障，会及时进行排除。
贴片机结构和分类-图文
1.1 贴片机的结构与特点
1.1.3 X、Y与Z/θ 伺服及定位系统
贴片机结构和分类_图文.ppt
表面贴装技术（SMT） Sruface Mount Technology
电子产品
电子元器件
电子线路板
SMT生产工艺流程
1. 焊锡膏——再流焊工艺流程
2. 贴片胶——波峰焊工艺流程
SMT生产工艺流程 3. 混合安装工艺流程
SMT生产中的贴片技术与贴片机
印刷机－Printer
3： Z axis Placement head Component picking and placing ；RZ Rotating the component。
贴装头的Z为吸嘴上下做吸取贴装的动作； Rz指吸嘴旋转角度。
贴装模块－－ Pick and Place Module
AX-3最多可以安装12个贴装 模块，每个对应一个吸嘴。该 吸嘴有X,Y,R,Rz四个运动方向 。
1. 功能 第二种功能：支撑PCB承载平台并实现PCB在X-Y方向移动
这种结构常见见于塔式旋转类 贴片机中，在这种高速贴片机 中，其贴片头仅做旋转运动， 而依靠送料器的水平移动和 PCB承载平面的运动完成贴 片过程。
X、Y与Z/θ 伺服系统动画
1.1 贴片机的结构与特点
1.1.3 X、Y与Z/θ 伺服及定位系统
双AC伺服电机
1.1 贴片机的结构与特点
1.1.4 光学对中系统
