电路板制作工艺-范例
PCB电路板制造流程工艺
PCB电路板制造流程工艺1.设计和布局：PCB电路板制造的第一步是根据电路设计要求进行设计和布局。
设计人员根据电路的功能要求和性能要求，使用专业的电路设计软件进行电路的设计和布局。
在设计阶段，需要考虑电路板的层次结构、线宽和线间距、板厚、组件布局等因素。
2.印制基板制备：PCB电路板制造的第二步是印制基板制备。
印制基板是电路板的基础材料，一般使用的是玻璃纤维增强树脂基材（FR-4）或者金属基材（如铝基板）。
制备印制基板的过程包括玻璃纤维布剪裁、铜箔和基板的层压、切割等。
3.印刷制作：印刷制作是PCB电路板制造的关键工艺步骤之一、在印刷制作过程中，首先在印刷板上涂覆一层铜箔，然后使用光绘胶将电路图案绘制在铜箔上，接着通过化学腐蚀或机械抛光的方式去除未覆盖光绘胶的铜箔，最后再去除光绘胶。
4.板上组装：板上组装是将电子元器件组装在PCB电路板上的工艺步骤。
在板上组装过程中，首先将焊锡膏涂覆在电路板上，然后通过自动化设备将元器件精确地放置在电路板上的指定位置，接着进行回流焊接，将元器件焊接在电路板上。
5.点检和测试：PCB电路板制造的最后一个关键步骤是进行点检和测试。
点检是用来检查电路板的质量和工艺缺陷，包括焊接质量、元器件位置的偏移等。
测试是用来检查电路板的功能是否正常，一般使用的测试方法有飞针测试、ICT（In-Circuit Test）测试、FCT（Functional Test）测试等。
以上是一个常见的PCB电路板制造流程工艺的介绍。
在实际制造过程中，还会涉及到其他细节步骤，例如表面处理、防焊涂覆等。
每个工艺步骤都需要严格控制和管理，以确保最终制造出来的PCB电路板的质量和性能符合要求。
埋入式电容印制电路板制作工艺
埋入式电容印制电路板制作工艺埋入式电容印制电路板（Buried Capacitor Printed Circuit Board，BC-PCB）是一种新型的电容技术，它将电容器埋入到印制电路板（Printed Circuit Board，PCB）的内部层中，以实现更高的集成度和更优越的电路性能。
本文将介绍埋入式电容印制电路板的制作工艺及其优势。
一、工艺流程埋入式电容印制电路板的制作工艺流程如下：1. PCB设计：根据电路需求，进行PCB设计，包括线路布局、元器件摆放、电路连线等。
2. 电容器预制备：选用适当的电容器，并进行预制备。
预制备包括电容器表面涂覆阻焊及切割等操作。
3. 高度控制孔洞：在设计时，需要预留适当的孔洞用于埋入电容器。
通过钻孔或激光钻孔等方式，控制孔洞的深度和精度。
4. 内层填充：将预制备好的电容器放置在内层电路板上，并使用特殊填充材料，如环氧树脂等，将电容器固定在PCB的内部层。
5. 压合：使用高温高压的压合机，将内层电路板与外层电路板进行压合。
压合过程中，填充材料变为固态，电容器被埋入到印制电路板的内部。
6. 成型加工：将压合后的PCB进行切割、钻孔、打标等成型加工，以满足电路的布线和连接需求。
7. 表面处理：根据需要，对PCB进行表面处理，如镀金、喷锡等，以提高电路的导电性和耐腐蚀性。
8. 装配测试：将元器件焊接到PCB上，并进行电路测试和功能验证。
二、优势埋入式电容印制电路板相比传统电路板具有以下优势：1. 空间利用率高：通过将电容器埋入到印制电路板的内部，避免了表面露出电容器的空间浪费，实现了电路设计的更高集成度。
2. 电路性能优越：埋入式电容器消除了外部电容器的引脚长度，减小了电路的电感、电阻和串扰等负面影响，提高了电路的响应速度和信号传输质量。
3. 抗干扰能力强：埋入式电容器可以提供更好的抗干扰能力，减小了电磁干扰的影响，使电路更稳定可靠。
4. 成本降低：埋入式电容器可以减少外部元器件的使用，降低了制造成本和组装复杂度。

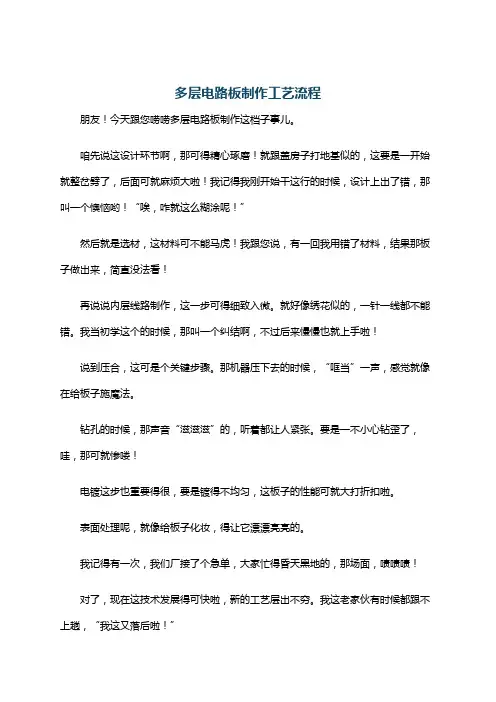

多层电路板制作工艺流程
多层电路板制作工艺流程
朋友！今天跟您唠唠多层电路板制作这档子事儿。
咱先说这设计环节啊，那可得精心琢磨！就跟盖房子打地基似的，这要是一开始就整岔劈了，后面可就麻烦大啦！我记得我刚开始干这行的时候，设计上出了错，那叫一个懊恼哟！“唉，咋就这么糊涂呢！”
然后就是选材，这材料可不能马虎！我跟您说，有一回我用错了材料，结果那板子做出来，简直没法看！
再说说内层线路制作，这一步可得细致入微。
就好像绣花似的，一针一线都不能错。
我当初学这个的时候，那叫一个纠结啊，不过后来慢慢也就上手啦！
说到压合，这可是个关键步骤。
那机器压下去的时候，“哐当”一声，感觉就像在给板子施魔法。
钻孔的时候，那声音“滋滋滋”的，听着都让人紧张。
要是一不小心钻歪了，哇，那可就惨喽！
电镀这步也重要得很，要是镀得不均匀，这板子的性能可就大打折扣啦。
表面处理呢，就像给板子化妆，得让它漂漂亮亮的。
我记得有一次，我们厂接了个急单，大家忙得昏天黑地的，那场面，啧啧啧！
对了，现在这技术发展得可快啦，新的工艺层出不穷。
我这老家伙有时候都跟不上趟，“我这又落后啦！”
反正啊，制作多层电路板可不是件容易的事儿，得有耐心，还得细心。
您要是也打算试试，可得做好心理准备哟！说不定也会像我当初一样，犯些错，不过别怕，从错误中吸取教训，就能不断进步！
我这又扯远啦，您就凑合着听吧！。

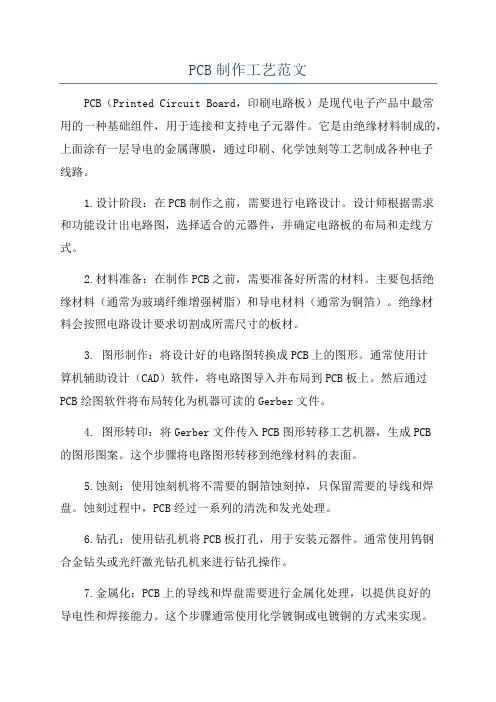

PCB制作工艺范文
PCB制作工艺范文PCB（Printed Circuit Board，印刷电路板）是现代电子产品中最常用的一种基础组件，用于连接和支持电子元器件。
它是由绝缘材料制成的，上面涂有一层导电的金属薄膜，通过印刷、化学蚀刻等工艺制成各种电子线路。
1.设计阶段：在PCB制作之前，需要进行电路设计。
设计师根据需求和功能设计出电路图，选择适合的元器件，并确定电路板的布局和走线方式。
2.材料准备：在制作PCB之前，需要准备好所需的材料。
主要包括绝缘材料（通常为玻璃纤维增强树脂）和导电材料（通常为铜箔）。
绝缘材料会按照电路设计要求切割成所需尺寸的板材。
3. 图形制作：将设计好的电路图转换成PCB上的图形。
通常使用计算机辅助设计（CAD）软件，将电路图导入并布局到PCB板上。
然后通过PCB绘图软件将布局转化为机器可读的Gerber文件。
4. 图形转印：将Gerber文件传入PCB图形转移工艺机器，生成PCB的图形图案。
这个步骤将电路图形转移到绝缘材料的表面。
5.蚀刻：使用蚀刻机将不需要的铜箔蚀刻掉，只保留需要的导线和焊盘。
蚀刻过程中，PCB经过一系列的清洗和发光处理。
6.钻孔：使用钻孔机将PCB板打孔，用于安装元器件。
通常使用钨钢合金钻头或光纤激光钻孔机来进行钻孔操作。
7.金属化：PCB上的导线和焊盘需要进行金属化处理，以提供良好的导电性和焊接能力。
这个步骤通常使用化学镀铜或电镀铜的方式来实现。
8.阻焊：在PCB上涂覆一层阻焊层，保护电路不被外界环境侵蚀。
阻焊也可以标识元器件的安装位置。
9.字印：将PCB上的文字标识印刷上去，以便识别元件的位置和功能。
10. 表面处理：PCB上的焊盘经过表面处理，以提高与元器件焊接的可靠性。
常用的表面处理方法有HASL（Hot Air Solder Levelling），OSP（Organic Solderability Preservative）和金属喷涂等。
11.检验和测试：制作完成的PCB需要进行检验和测试。
详解陶瓷基电路板制作的重要工艺(钻孔、蚀刻、覆铜)
详解陶瓷基电路板制作的重要工艺(钻孔、蚀刻、覆铜）陶瓷基板相对玻纤板，容易碎，相对普通pcb板而言，工艺难度要大很多，需要对工艺技术要求比较高。
陶瓷基板制作的过程中有几个非常重要的工艺环节，今天我们小编一起来分享一下：陶瓷基电路板制作工艺-钻孔目前陶瓷基电路板一般都是采用激光打孔的方式，传统的LTCC、DBC技术正在逐步被DPC代替，而激光技术更加符合印刷电路板高密度互连，精细化发展。
通过激光打孔工艺的陶瓷电路板更具有陶瓷与金属结合力高、不存在脱落、起泡等现象、达到生长在一起的效果，表面平整度高、粗糙率在0.1μm～0.3μm，激光打孔孔径在0.15mm-0.5mm、甚者能达到0.06mm。
国外横向激励大气压CO2激光器由加拿大公司研制而成，与普通激光器相比，其输出功率可高至一百到一千倍左右，且制作容易。
在电磁波谱中，射频在105-109Hz 的频率范围，频射CO2是伴随着军事、航天技术的发展而发展的，中小功率射频CO2激光器具有调制性能优良，功率性稳定，运行可靠性高，使用寿命长等特点。
紫外固体YAG广泛应用于微电子元器件工业中的塑料及金属等材料。
虽然CO2激光打孔的工序比较复杂，生产的微孔孔径比紫外固体YAG，但CO2激光在打孔中具有效率高、速度快等优势，在PCB激光微孔加工中的市场份量能占到八成。
目前我国的激光打孔技术有了一定的经验积累和技术进步。
相比于传统的打孔技术，激光打孔技术具有精准度高、速度快、效率高、可规模化批量化打孔、适用于绝大多数硬、软材料、对工具无损耗、产生的废弃材料少、环保无污染等优势。
陶瓷基电路板制作工艺-覆铜如何给陶瓷基板pcb覆铜？覆铜是指在电路板上没有布线的区域覆上铜箔，与地线相连，以增大地线面积，减小环路面积，降低压降，提高电源效率和抗干扰能力。
覆铜除了能减小地线阻抗，同时具有减小环路截面积，增强信号镜像环路等作用。
因此，覆铜工艺在陶瓷基板PCB工艺中起着非常关键的作用，不完整、截断镜像环路或者位置不正确的铜层经常会导致新的干扰，对电路板的使用产生消极影响。

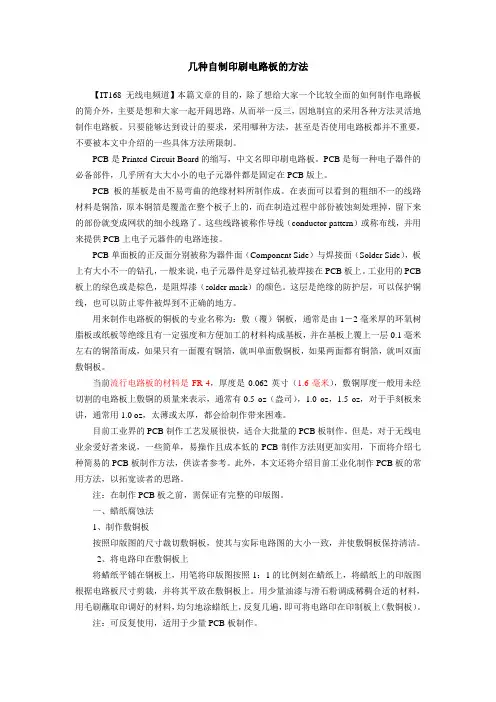

几种自制印刷电路板的方法范文
几种自制印刷电路板的方法【IT168 无线电频道】本篇文章的目的，除了想给大家一个比较全面的如何制作电路板的简介外，主要是想和大家一起开阔思路，从而举一反三，因地制宜的采用各种方法灵活地制作电路板。
只要能够达到设计的要求，采用哪种方法，甚至是否使用电路板都并不重要，不要被本文中介绍的一些具体方法所限制。
PCB是Printed Circuit Board的缩写，中文名即印刷电路板。
PCB是每一种电子器件的必备部件，几乎所有大大小小的电子元器件都是固定在PCB版上。
PCB板的基板是由不易弯曲的绝缘材料所制作成。
在表面可以看到的粗细不一的线路材料是铜箔，原本铜箔是覆盖在整个板子上的，而在制造过程中部份被蚀刻处理掉，留下来的部份就变成网状的细小线路了。
这些线路被称作导线（conductor pattern）或称布线，并用来提供PCB上电子元器件的电路连接。
PCB单面板的正反面分别被称为器件面（Component Side）与焊接面（Solder Side），板上有大小不一的钻孔，一般来说，电子元器件是穿过钻孔被焊接在PCB板上。
工业用的PCB 板上的绿色或是棕色，是阻焊漆（solder mask）的颜色。
这层是绝缘的防护层，可以保护铜线，也可以防止零件被焊到不正确的地方。
用来制作电路板的铜板的专业名称为：敷（覆）铜板，通常是由1－2毫米厚的环氧树脂板或纸板等绝缘且有一定强度和方便加工的材料构成基板，并在基板上覆上一层0.1毫米左右的铜箔而成，如果只有一面覆有铜箔，就叫单面敷铜板，如果两面都有铜箔，就叫双面敷铜板。
当前流行电路板的材料是FR-4，厚度是0.062英寸（1.6毫米），敷铜厚度一般用未经切割的电路板上敷铜的质量来表示，通常有0.5 oz（盎司），1.0 oz，1.5 oz，对于手刻板来讲，通常用1.0 oz，太薄或太厚，都会给制作带来困难。
目前工业界的PCB制作工艺发展很快，适合大批量的PCB板制作。
线路板生产工艺流程
线路板生产流程(一)多种不同工艺的PCB流程简介*单面板工艺流程下料磨边→钻孔→外层图形→（全板镀金）→蚀刻→检验→丝印阻焊→（热风整平）→丝印字符→外形加工→测试→检验*双面板喷锡板工艺流程下料磨边→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→外形加工→测试→检验*双面板镀镍金工艺流程下料磨边→钻孔→沉铜加厚→外层图形→镀镍、金去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→外形加工→测试→检验*多层板喷锡板工艺流程下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→外形加工→测试→检验*多层板镀镍金工艺流程下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀金、去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→外形加工→测试→检验*多层板沉镍金板工艺流程下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→化学沉镍金→丝印字符→外形加工→测试→检验一步一步教你手工制作PCB制作PCB设备与器材准备(1)DM-2100B型快速制板机1台(2)快速腐蚀机1台(3)热转印纸若干(4)覆铜板1张(5)三氯化铁若干(6)激光打印机1台(7)PC机1台(8)微型电钻1个(1)DM-2100B型快速制板机DM一2100B型快速制板机是用来将打印在热转印纸上的印制电路图转印到覆铜板上的设备，1)【电源】启动键一按下并保持两秒钟左右，电源将自动启动。
2)【加热】控制键一当胶辊温度在100℃以上时，按下该键可以停止加热，工作状态显示为闪动的“C”。
再次按下该键，将继续进行加热，工作状态显示为当前温度；按下此键后，待胶辊温度降至100℃以下，机器将自动关闭电源；胶辊温度在100℃以内时，按下此键，电源将立即关闭。
电路板制作工艺
电路板制作工艺嘿，朋友们！今天咱来聊聊电路板制作工艺，这可真是个有趣又神奇的事儿啊！你想想看，那小小的电路板，就像一个微型的城市，上面有着各种各样的“道路”和“建筑”。
这些“道路”就是电路线，它们把各种电子元件连接起来，让它们能协同工作。
要制作一块电路板，首先得有个设计图，就像建房子得有个蓝图一样。
你得想好每个元件放在哪儿，电路怎么走，这可得好好琢磨琢磨，不然弄错了可就麻烦啦！然后呢，就是准备材料啦。
电路板的基板就像是城市的地基，得结实可靠。
还有那些电子元件，就像城市里的居民，各有各的作用。
接下来就是制作的过程啦！这就像是一场精细的手术，得小心翼翼的。
先把电路用特殊的方法印在基板上，这一步可不能马虎，要是印歪了或者不清晰，那可就完蛋了。
然后把电子元件一个一个地焊接上去，这可需要一双巧手和足够的耐心。
就像给房子装修一样，每个细节都要处理好。
你说要是焊接得不好，那不就跟房子漏雨一样糟糕嘛！在焊接的时候，可得注意温度和时间，别把元件给烫坏了。
这就好比炒菜，火候掌握不好，菜就炒糊啦！而且焊接的时候还会有烟雾啥的，就跟做饭有油烟一样，可得注意通风哦。
等所有元件都焊接好了，还得检查检查，看看有没有短路啊、断路啊之类的问题。
这就像是给城市做个全面体检，确保一切都正常运行。
电路板制作工艺虽然不简单，但只要你用心去做，就一定能做出一块漂亮又好用的电路板。
它就像是你的一个小作品，看着它一点点成型，那种成就感简直爆棚啊！你想想，当你自己制作的电路板成功运行起来，发出那些奇妙的声音和光芒，你会不会觉得特别自豪？就好像你亲手建造了一座迷你的科技城堡！所以啊，朋友们，别害怕尝试电路板制作工艺，大胆去干吧！说不定你就是下一个电子制作大师呢！就这么干，准没错！。
某电子印刷电路板的制作工艺流程
某电子印刷电路板的制作工艺流程概述电子印刷电路板（PCB）是电子设备中不可或缺的基础组件，它在各种电子设备中起着连接器件和传输电信号的重要作用。
制作PCB的过程涉及多个工艺步骤，包括设计、制版、印制、固化等环节。
本文将介绍某电子印刷电路板的制作工艺流程。
设计1.制定PCB的设计方案，包括电路连接、元器件布局、线路走向等。
2.使用PCB设计软件进行电路板的原理图设计和布局设计。
制板1.制作PCB板材：选择适用的基板材料，如FR-4玻璃纤维板。
2.制作感光胶膜：将感光胶膜覆盖在板材表面，置于紫外灯下进行曝光。
3.确定电路铜层：根据布线需求，采用化学剥蚀或机械方法去除不需要的铜层。
4.加工孔位：使用数控钻床在板上加工位置精准的细孔。
印制1.沉积铜层：通过化学方法或电镀将需要的铜层沉积在PCB表面。
2.阻焊处理：在PCB表面覆盖阻焊层，保护电路并方便焊接。
3.印制文字和图案：使用丝网印刷技术在PCB表面印制标识和图案。
4.烘烤固化：通过烘烤设备将PCB中的油墨固化，确保质量稳定。
元器件安装1.精密贴片：使用自动贴片机将表面贴片元器件精准贴装到PCB表面。
2.手工焊接：手工焊接其他元器件，如插座、接插件等。
3.质量检测：进行元器件安装的质量检测，包括焊接质量、连通性等。
测试验证1.连通性测试：使用多用途测试仪验证PCB各个元器件的连通性。
2.电路功能测试：检测PCB电路的功能正常性，确保设计要求的性能。
包装出货1.清洁处理：清洗PCB表面，去除残留的阻焊或焊锡。
2.包装：根据客户要求，将PCB包装成卷装或板装，进行出货。
以上即是某电子印刷电路板的制作工艺流程，每个环节都需严格把控，确保PCB的质量和稳定性。
FPC生产方式及工艺流程
FPC生产方式及工艺流程FPC，即柔性印刷电路板（Flexible Printed Circuit Board），是一种以聚酰亚胺薄膜为基材，经过电子线路制作工艺加工而成的柔性电路板。
相比传统的刚性电路板，FPC具有体积小、重量轻、可折迭、可弯曲等优点，广泛应用于汽车电子、消费电子、医疗设备等领域。
FPC的生产方式包括单面贴片、双面贴片和多层贴片三种，下面将详细介绍每种生产方式的工艺流程。
1.单面贴片生产方式：（1）刷膜：将聚酰亚胺薄膜放在滚筒上，通过刷涂胶水的方式将胶水均匀地涂布在薄膜上。
（2）固化：将刷涂胶水的聚酰亚胺薄膜放入固化炉中，经过高温固化，使胶水变为固态。
（3）表面处理：使用化学方法将聚酰亚胺薄膜表面进行粗糙化处理，增加与线路层的粘附力。
（4）印刷：将图纸上的线路图案通过丝网印刷的方式印制到聚酰亚胺薄膜上。
（5）电镀：将印制好的线路薄膜浸入电镀槽中，进行金属电镀，使线路形成导电层。
（6）固定：将电镀好的线路薄膜放在模具中，通过热压或胶合的方式将导线固定在聚酰亚胺薄膜上。
（7）加工：对固定好的线路薄膜进行裁剪、穿孔等加工工艺，使其符合设计要求。
（8）测试：对加工好的FPC进行电气测试，确保各个线路连接正常。
（9）质检：对测试合格的FPC进行外观检查，确保产品质量。
（10）包装：将质检合格的FPC进行包装，以便运输和销售。
2.双面贴片生产方式：双面贴片生产方式在单面贴片的基础上增加了第二层线路，使FPC具有更高的线路密度和更复杂的功能。
（1）刷膜：同单面贴片生产方式。
（2）固化：同单面贴片生产方式。
（3）表面处理：同单面贴片生产方式。
（4）印刷：同单面贴片生产方式。
（5）电镀：同单面贴片生产方式。
（6）固定：将第一个线路薄膜和第二个线路薄膜按照设计要求进行层间定位和胶合，固定在一起。
（7）加工：同单面贴片生产方式。
（8）测试：同单面贴片生产方式。
（9）质检：同单面贴片生产方式。
（10）包装：同单面贴片生产方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
翁利平
审核
批准
受控标识
更改记录Байду номын сангаас
编号
更改内容
更改日期
登陆人
V1.1
贴片二极管D10封装改为4148
2013.7.2
翁利平
更改TL431封装（SOT89)
去掉三极管Q7
输出接点常开常闭对调
复位电路增加二极管D11
传感器和运放电源增加三极管开关
V1.2
ICT预留测试点TP54增加过孔
2013.9.6
翁利平
2、非金属化机械安装孔的内壁不得电镀；
3、不得残留边界线，孔指示线等。
4、对于6层以上的超高危险等级PCB，必须要求以真空包装。其余层数的PCB，必须给予密封包装。
5、如果认为PCB文件与制造技术文件要求存在不一致时，请提出沟通。
出厂检验（根据IPC－TM-650标准）
()机械尺寸(√)100%电测
安装孔与不规则孔
根据KeepOut层来制作
电脑铣边
(√)是()否
RoHS符合性
()要求(√)不要求
品质要求
IPC分类第二类
验收标准
IPC-A-600H印制板的验收条件以及工艺过程标准
其他要求
1、电路板在浸焊与波峰焊过程中不得翘曲变形；
此两处用V-CUT或邮票孔
2.过孔需要盖绿油，焊盘镀锡；其他按以下要求制造。
制造参数及其他要求
电路板层数
2层
电路板基材铜厚度
0.5oz
机械尺寸（单板）
140.6*114mm2
外导电层厚度
≥35um
电路板完成厚度
1.6± 10%mm
过孔镀层厚度
> 20um
阻焊层工艺
()丝印(√)光学成像
最小导体间距
0.4mm
电路板材料
材质:（√）FR4UL94 V-0( )其他____
材质温度:(√)105ºC()130ºC
完形工艺
（）NI-AU要求：Ni=3-10um; Au=0.05-0.12um
（√）HAL要求：Sn Cu Ni合金
（）其他要求：____________________
外形机械尺寸
根据KeepOut层来制作
更改传感器与运放的电源开关电路
复位开关接地
三极管Q8 B极走线中串联一个47K电阻
地线与N线之间跨接一个682电容
Main板边包一圈地线
要求内容
1.电路板由main和sub两块板组成；拼板示意图见下图；拼板间采用V-CUT，不需要为V-CUT另外预留电路板空间，直接从电路板切除，V-CUT的深度为上下各1/3板厚。
