脑电图
脑电图检查简介
(2) 正常人睡眠时常见的有四种:
峰波(θ波频率), (纺)锤波(12-14Hz), 丘波(δ波频率), K-综合波, 它们出现 在不同的睡眠周期
异常波: 棘波(16-30Hz) 尖波(5-12Hz) 棘-慢波 尖-慢波 懒波
2. 波幅: 用微伏(μν)表示。 低幅 <30μν 中幅 30-100μν 高幅100μν
脑电图和脑电地形图
一. 脑电图(EEG) (一) 定义: 脑电图是通过电极记录下来的脑细胞群自发
性、节律性的电活动。
由于人和动物的脑生物电是一种频率极慢(0.530Hz), 且波幅极低(5-100μV)的微弱电, 必须
经过高倍放大后肉眼才可识别。为此, 人们 发明了一种装置, 它可将这种极其微小的脑生物 电信号进行多级放大并记录下来, 即脑电图机。
5. 两侧波幅差>50%; 6. 出现棘波、尖波等异常波; 7. 出现阵发性、爆发性慢波或快波; 8. 睡眠中, 生理波不对称, 一侧表现为减弱。
儿童:
1. 清醒期:
(1) α波前移, 波幅>150μν; (2) 基本波缺乏节律性
(<同年龄组儿童);
(3) 基本波的波幅双侧不对称; (4) 局限性慢波、懒波; (5) 出现病理波。
(3) 正常生理睡眠波的改变:
纺锤波, 峰波, 快波, K-综合波的一 侧性减弱或消失, 也是懒波的一种;同样 提示脑功能低下。
2. 异常波的出现:
(1) 棘波: 周期<83ms, 多为20-50ms之间(1630Hz), 波幅多在100μν以上, 属快波, 波 形较陡成为棘样 其中<50μν的称为小棘波
脑电图总结汇报
脑电图总结汇报脑电图（Electroencephalogram，EEG）是一种用来测量大脑电活动的方法。
通过记录头皮上的电信号，脑电图可以提供有关大脑活动的信息，有助于诊断和研究不同的脑功能和脑疾病。
本次脑电图总结汇报将介绍脑电图的原理、应用、优缺点以及未来发展方向。
首先，脑电图通过放置电极在头皮上记录脑电信号。
这些电信号是大脑神经元的活动结果，可以反映出大脑的功能状态。
脑电图可以用于诊断脑部疾病，如癫痫、脑炎等，也可以用于研究大脑如何处理信息和控制身体活动。
脑电图的应用十分广泛。
临床医生可以使用脑电图来帮助诊断癫痫类型和定位癫痫病灶，这有助于制定更有效的治疗方案。
此外，脑电图还可以用来监测意识状态和睡眠质量，对于神经系统的监测和评估也有重要作用。
在科学研究领域，脑电图可以用来研究大脑的认知和情绪过程，以及探索人类行为和心理状态的机制。
脑电图具有许多优点。
首先，脑电图是一种无创的检测方法，不需要手术或注射。
其次，脑电图具有高时间分辨率，可以实时记录大脑活动的变化，对于研究非常有帮助。
此外，脑电图的成本相对较低，设备也相对容易获取，因此也更容易在科研和临床实践中使用。
然而，脑电图也存在一些缺点。
首先，脑电信号受到头皮、颅骨和软组织的干扰，在提取有效的信号时容易受到干扰。
其次，脑电图只能提供大脑活动的总体信息，无法提供神经元的详细位置和连接信息。
此外，对于宝宝和婴儿来说，脑电图的信号较小且噪声较大，难以获得清晰的测量结果。
未来，脑电图的发展方向主要集中在提高信号质量和精确性。
例如，开发新的电极材料和设计更好的放置方法，可以减少信号干扰并提高记录质量。
此外，结合其他神经影像学技术，如功能性核磁共振成像（fMRI）和磁脑刺激（TMS），可以更全面地研究脑部功能和连接。
另外，机器学习和人工智能技术的应用，可以帮助分析和解读复杂的脑电信号，为临床诊断和研究提供更多帮助。
总之，脑电图是一种重要的神经影像学技术，能提供关于大脑功能和疾病的有价值信息。
脑电图的原理
脑电图的原理
脑电图（Electroencephalogram, EEG）是一种记录大脑电活动
的技术。
它通过在头皮上放置多个电极，测量脑电信号的电势差，并将这些信号转化为图形或数字显示。
脑电图的原理基于大脑神经元的电活动。
当神经元兴奋传导时，会在细胞膜上产生短暂的电流，这些电流通过周围组织传播，最终到达头皮。
这些电流的聚集形成了可以被电极捕捉到的微弱电势差。
脑电图通过将不同电极之间的电势差放大并记录下来，来呈现大脑的电活动模式。
在实际操作中，脑电图通常使用多个电极，这些电极按照国际10-20系统的标准位置放置在头皮上。
这些电极会测量相对于
特定参考电极的电势差。
电势差的幅度和频率可以反映出大脑中不同脑区的活动情况。
脑电图记录的电势差通常以波形图的形式展示。
常见的波形包括α波、β波、θ波和δ波等。
这些不同频率的波形反映出大
脑处于不同的活跃状态，如放松、专注、入睡等。
脑电图在临床和科研领域具有广泛的应用。
在临床上，脑电图可以用于诊断癫痫、睡眠障碍等疾病。
在科研领域，脑电图可以用于研究大脑的功能连接、认知过程、情绪状态等。
总之，脑电图是一种通过记录脑电信号的电势差来展示大脑电活动的技术。
它通过测量不同脑区的电势差，来呈现大脑的电活动模式，从而对大脑的功能状态进行分析和研究。

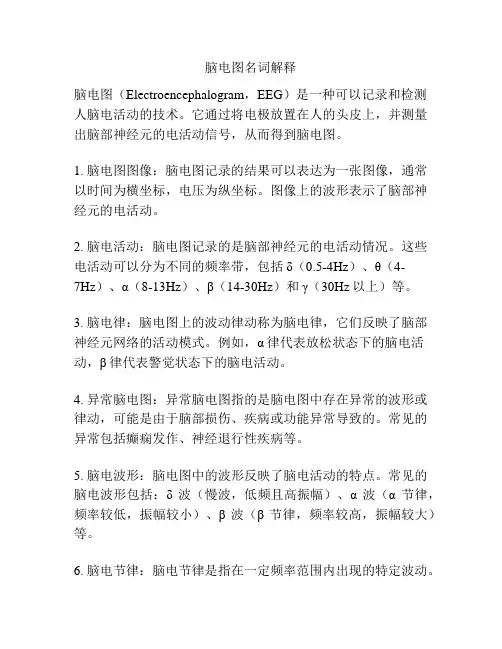

脑电图名词解释
脑电图名词解释脑电图（Electroencephalogram，EEG）是一种可以记录和检测人脑电活动的技术。
它通过将电极放置在人的头皮上，并测量出脑部神经元的电活动信号，从而得到脑电图。
1. 脑电图图像：脑电图记录的结果可以表达为一张图像，通常以时间为横坐标，电压为纵坐标。
图像上的波形表示了脑部神经元的电活动。
2. 脑电活动：脑电图记录的是脑部神经元的电活动情况。
这些电活动可以分为不同的频率带，包括δ（0.5-4Hz）、θ（4-7Hz）、α（8-13Hz）、β（14-30Hz）和γ（30Hz以上）等。
3. 脑电律：脑电图上的波动律动称为脑电律，它们反映了脑部神经元网络的活动模式。
例如，α律代表放松状态下的脑电活动，β律代表警觉状态下的脑电活动。
4. 异常脑电图：异常脑电图指的是脑电图中存在异常的波形或律动，可能是由于脑部损伤、疾病或功能异常导致的。
常见的异常包括癫痫发作、神经退行性疾病等。
5. 脑电波形：脑电图中的波形反映了脑电活动的特点。
常见的脑电波形包括：δ波（慢波，低频且高振幅）、α波（α节律，频率较低，振幅较小）、β波（β节律，频率较高，振幅较大）等。
6. 脑电节律：脑电节律是指在一定频率范围内出现的特定波动。
不同频率的脑电节律对应不同的脑部活动状态。
例如，α节律表明放松和静息状态，β节律表明警觉和活跃状态。
7. 脑电发放：脑电发放是指脑电图中出现的特定活动信号，常见的包括：施放发放（sharp wave）、神经元发放（spike）、断流发放（break 等等。
8. 脑电频率：脑电图可以分为不同的频率带，每个频率带反映了一种特定的脑电活动。
脑电频率的计算通常采用傅立叶变换法，将时域的电信号转换为频域的能量谱。
9. 脑电异常激活：脑电图可以反映脑部异常激活的情况。
例如，在癫痫发作时，脑电图中会出现大幅度的高频放电，这是脑部神经元异常大量放电的表现。
10. 脑电系统：脑电图记录通常需要使用专门的脑电系统，包括脑电放大器、电极帽、电极盒等设备。
脑电图 (EEG) 和脑皮层电图 (ECoG)
脑电图(EEG)和脑皮层电图(ECoG)大脑皮层包含很多神经元，这些神经元活动在某种程度上表现为同步发出的有规律的放电节律（脑电波）。
在头皮上放置成对的电极可以采集到反应深层皮层活动的电位变化。
脑电图和脑皮层电图记录的是头皮上成对电极之间区域的电活动，这些电活动代表电极周围区域底层大量神经元电活动的总和。
脑电图信号由于受到大脑皮层状态的影响，因此可以反映不同睡眠阶段的特征变化，并且可以用于诊断一些疾病。
推荐硬件：PowerLab 30系列研究型高速记录主机八通道生物电放大器推荐软件：频谱视图–对脑电波进行频域分析，可分析组成脑电波的不同正弦波成分的频率分布，包含功率谱密度（PSD）和谱图。
分析方式可以选择在线分析或离线分析模式。
频谱参数可在LabChart通道中连续显示，并可以输出到数据板。
可分析的频谱参数包括：总功率，最小功率，频率，以及占总功率的百分比等。
论文摘要：Raised blood pressure, not renin–angiotensin systems, causes cardiac fibrosis in TGR m(Ren2)27 rats.Jill E. Bishop, Linda A. Kiernan, Hugh E. Montgomery, Peter Gohlke, Jean R. McEwan, Cardiovascular Research, 57-67, 2000Exercise-induced muscle injury augments forearm vascular resistance during leg exercise.Chester A. Ray, Edward T. Mahoney, and Keith M. Hume, American Journal of Physiology: Heart and Circulatory Physiology, H443-H447, 1998。
脑电图(EEG)检测
脑电图（EEG）检测脑电图（Electroencephalogram，简称EEG）是一种用来检测脑电活动的技术，通过在头皮上放置电极，并记录脑部神经元的电活动，可以获取大脑的电信号。
脑电图检测是一项重要的神经科学研究工具，广泛应用于临床诊断、医学研究以及脑机接口等领域。
一、脑电图检测原理脑电图检测基于神经元的电活动。
脑部神经细胞之间的电流流动产生的微弱电位变化可以通过放置在头皮上的电极测量到。
脑电图检测通常通过放置多个电极以记录大脑各个区域的电活动，并将这些电活动显示在一张脑电图上。
脑电图的信号可以分解为不同频率的谱带，例如阿尔法波、贝塔波、theta波和delta波等，这些波段反映了大脑在不同状态下的电活动。
二、脑电图检测应用1. 临床诊断：脑电图检测在癫痫、睡眠障碍、脑死亡和脑损伤等疾病的诊断中起着重要的作用。
例如，在癫痫发作时，脑电图会显示出异常的电活动模式，有助于诊断和监测病情。
2. 医学研究：脑电图检测被广泛应用于神经科学的研究中，如研究大脑认知功能、情绪调节、意识状态等。
通过对不同任务下的脑电图进行分析，可以揭示脑部活动与行为之间的关系，深入理解大脑的功能机制。
3. 脑机接口：脑电图检测作为一种非侵入性的技术，被用于开发脑机接口系统。
脑机接口系统可以将脑电图信号转化为控制指令，实现与外部设备的交互。
这项技术对于残疾人士的康复和辅助生活有着巨大的潜力。
三、脑电图检测的优势和限制脑电图检测具有以下几个优势：1. 非侵入性：脑电图检测只需在头皮上放置电极，无需手术侵入，不会对患者造成伤害。
2. 高时序分辨率：脑电图可以记录脑电活动的时间变化，具有较高的时序分辨率，能够捕捉到短暂的脑电活动。
然而，脑电图检测也存在一些限制：1. 空间分辨率较低：脑电图在记录大脑活动时的空间分辨率较低，无法提供详细的脑部结构信息。
2. 信号受干扰：脑电图信号容易受到外界电磁干扰和肌肉运动的影响，可能降低信号的清晰度。
《脑电图基本入门》课件
脑电图研究的未来方向
跨学科合作
01
加强神经科学、心理学、计算机科学等领域的跨学科合作，推
动脑电图研究的发展。
高分辨率成像技术
02
研发高分辨率的脑电图成像技术，以更精确地捕捉大脑活动的
细节。
大数据分析与人工智能
03
运用大数据分析和人工智能技术，挖掘脑电图数据中的深层信
息。
记录
通过电极记录大脑皮层的 电活动，通常持续数分钟 至数小时。
分析
对记录的脑电图进行波形 、频率、幅度等分析，以 评估大脑的功能状态。
03
脑电图的分析方法
脑电图的基本波形
01
02
03
04
α波
频率在8-13Hz之间，是成人 闭眼休息时的主要波形，代表
大脑皮层的抑制状态。
β波
频率在14-30Hz之间，是大 脑皮层兴奋时的波形，通常在 睁眼或进行认知活动时出现。
解读脑电图时需要结合患者的 临床表现，如症状、体征等信
息，综合分析。
脑电图报告的内容
基本信息
包括患者的姓名、性别、年龄、脑电图的采 集时间等信息。
诊断意见
根据脑电图的特征和患者的临床表现，给出 诊断意见或建议。
脑电图描述
描述脑电图的波形、节律、频率等特征，以 及是否存在异常波等。
其他信息
可能包括医生的签名、报告日期等信息。
脑电图基本入门
目录
• 脑电图简介 • 脑电图的记录方法 • 脑电图的分析方法 • 脑电图的解读与报告 • 脑电图的注意事项与伦理问题 • 脑电图的发展与未来展望
01
脑电图简介
脑电图的定义
01
脑电图（EEG）：通过放置在头 皮上的电极记录大脑的电活动， 以图形方式显示脑电波变化。
《脑电图基础知识》课件
脑电图的原理
大脑中的神经元通过电化学信号传递信息，这些信 号会产生微弱的电流。
脑电图通过放置在头皮上的电极收集这些微弱的电 流，并将其转化为可观察的图形。
脑电图的波形和频率可以反映大脑的不同状态和功 能。
脑电图的应用
01
02
03
04
癫痫诊断
脑电图是癫痫诊断的重要手段 ，有助于发现异常的脑电波活 动。
睡眠障碍的诊断与评估
睡眠障碍是指睡眠质量、数量或时序上出现异常的疾病，如失眠、睡眠呼吸暂停 综合症等。脑电图可以检测到睡眠障碍患者的脑电波异常，帮助医生确诊病因和 制定治疗方案。
通过脑电图监测睡眠障碍患者的睡眠结构、睡眠周期和睡眠深度等指标，医生可 以评估患者的睡眠质量，制定个性化的治疗方案，提高患者的生活质量。
脑电图在心理学研究中被广泛 应用于认知过程、情绪调节、 学习与记忆等领域，有助于深 入了解大脑的认知机制。
对未来脑电图发展的展望
02
01
03
随着科技的不断进步，脑电图技术将更加精准和便捷 ，能够更好地应用于临床和科研领域。
脑电图与其他神经影像学技术的结合将有助于更全面 地揭示大脑的功能部神经元异常放电引起的慢性疾病，脑电图是诊断 癫痫的重要手段之一。通过脑电图可以检测到癫痫发作时脑 电活动的异常变化，帮助医生确诊癫痫的类型和病灶位置。
在治疗癫痫时，脑电图也发挥着重要作用。医生可以根据脑 电图的监测结果，调整治疗方案，如药物种类、剂量和服用 时间等，以提高治疗效果。
《脑电图基础知识》ppt课件
目
CONTENCT
录
• 脑电图简介 • 脑电图的记录与解读 • 脑电图在临床诊断中的应用 • 脑电图的未来发展与挑战 • 结论
01
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
正常成人觉醒时的脑电图
• α波的对称性:两侧大脑半球的α 节律的
频率,在任何时候都是相同的,轻微差异也 应怀疑异常,较低一侧一般是异常部位.波 幅在枕部双侧差异不超过50%,其他部位不 超过20%
• α波的时相关系:一般说来,α节律在 两侧半球同时出现和消失,但每个α波 在不同的区域常不同步.
正常成人觉醒时的脑电图
当恒定.
• α波的波幅:常表现逐渐增大逐渐缩小, 成纺锤状.大于100μv的成人罕见,据统
计,>60μv仅见于6%的个体.
正常成人觉醒时的脑电图
• α波的波形:通常是规则的圆的正弦波,但 波顶或波谷也可呈尖形,另外注意慢α波变 异型节律(在1/2α频率的慢波里重叠着α 样的波形) • α波的空间分布:在枕顶后颞区最高,有时 扩展至中央和中颞.应用参考导联,额部也 可出现.但α节律仅或主要位于额区则异常. 中央区α节律应与μ节律区分,通过睁闭眼, 前者抑制,后者无.
正常成人觉醒时的脑电图
• 枕慢波:学龄期到青春期枕部出现的3～ 4Hz(时限250～300ms),多为单发性,可在一 侧或两侧出现.可为睁眼所抑制.有人认为,与 枕部α 波幅相比,超过1.5倍的出现频度高 的为异常,余为正常
成人清醒异常脑电图类型
成人清醒异常脑电图类型
• 基本波异常及慢波异常(一)
10-20导联
20% 20% 20%
Cz Fz
20%
Cz
20%
C3
C4 Pz
Pz
Fpz
20% 10%
20%
20%
Oz
Nasion
T3
Oz
T4
10% 10%
Inion
A2
Pg2 A1 A2
10%
10% 20%
Nasion
Pg1
Pg2
Nasion
25%
Fp1 F8
Fp1 F7 Fz
Fp2
Fp2 Fz F8 A2
参考电极导联法 ( 单极导联 ) 18导联
16导联
• • • • • • • • • • • • • • • • • • FP1-A1 FP2-A2 F3-A1 F4-A2 C3-A1 C4-A2 P3-A1 P4-A2 O1-A1 O2-A2 F7-A1 F8-A2 T3-A1 T4-A2 T5-A1 T6-A2 Pz-A2 Cz-A2 FP1-AV FP2-AV F3-AV F4-AV C3-AV C4-AV P3-AV P4-AV O1-AV O2-AV F7-AV F8-AV T3-AV T4-AV T5-AV T6-AV Pz-AV Cz-AV • • • • • • • • • • • • • • • • FP1-A1 FP2-A2 F3-A1 F4-A2 C3-A1 C4-A2 P3-A1 P4-A2 O1-A1 O2-A2 F7-A1 F8-A2 T3-A1 T4-A2 T5-A1 T6-A2 FP1-AV FP2-AV F3-AV F4-AV C3-AV C4-AV P3-AV P4-AV O1-AV O2-AV F7-AV F8-AV T3-AV T4-AV T5-AV T6-AV
电极安放10~20电极放置法
• • • • • • • • • • • • FP1左额极 FP2右额极 F3左额 F4右额 C3左中央 C4右中央 P3左顶 P4右顶 O1左枕 O2右枕 A1左耳垂 A2右耳垂 • • • • • • • • • • • F7左前颞 F8右前颞 T3左中颞 T4右中颞 T5左后颞 T6右后颞 FPz额极中线点 Fz额中线点 Cz中央中线点 Oz顶中线点 Pz枕中线点
Fp1 F7 F3 Fz Fp2 F4 C4 Pz T4 P4 O2 T6 F8 A2
X
1
Poly
1 2 3
F4-Ref C4-Ref
F7
F3
Fz
F4
F4
A2
A1 T3
Left
C3
Cz
C4
T4
C4
A1 T3 C3 Cz T5 P3 O1
2 3
Right
P3 T5
Pz
P4 T6
P4
P4-Ref
O1
O2
频率波段
14
快波
Beta
+
Beta Alpha Alpha
7 13
Alpha
8
Theta
4
Theta
慢波
Delta
1秒 .
3
Delta
0
脑电图
• 波幅：
EEG
波幅又名振幅或电压，代表脑部电位 活动的大小，系指波顶到波底的垂直高度， 用微伏（μ Ｖ）表示。 低波幅<25μv 中波幅25μv～75 μv 高波幅>75μv 仅指成人,各书描述不一致
Left
Fp2 Fz
F3
C3 P3 O1
F4
C4 P4
T3
Cz Pz
T4
T3
Cz Pz
T4
T5
T6
T5
T6
O1
O2
Inion
O2
Inion
不同导联的脑电信号
单极
平均
诱发
双极
连接病人
放置电极前首先清洁皮肤 使用导电膏用于表面电极的安放
Pg1 Pg2
Fp2-Ref
Nasion
Fp1
Fp2
Fp2
F8
Imp.
地线
Inion
参考
参考 地线
电极电阻要小于5 K
正常成人觉醒时的脑电图
• α波：频率、波幅、波形、部位、对称
性、指数、调节与调幅、反应性。
• β波：低波幅，主要见于中央区及前头
部，以额、颞区明显。
• 慢波：可混有少量、散在性低波幅θ波，
主要见于额、颞区。个别δ波。
正常成人觉醒时的脑电图
• α波的频率:8～13HZ,在同一个体,频率相
(4)其他:左右额点(F3,F4)分别为FP1 和C3,FP2和C4中点,或Fz与F7与F8 之间.左右顶点(P3,P4)分别为C3与O1,
C4和O2,或Pz与T5与T6之间
导联连接方式
• • • • • 参考电极导联法(单极导联) 双极导联法(纵连和横连、三角、四角) 平衡式非头部参考电极 平均参考电极 发生源导联法
Right
20% 25%
A2
Right
F7 A1
Left
F3 C3
F4 C4
A1
Left
T3
C3
Cz Pz
C4
T4
T3
Cz Pz
T4
25%
T6 O2
T5 O1
20% 25%
T5
P3 O1
P4
T6
O2
Inion
Inion
20% 10%
电极安放10~20电极放置法
20% 20%
Cz Fz
20%
Cz
20%
脑电图解读
脑电图
EEG
脑电图的概念 脑 电 图 (electroencephalogram) 是 脑 组 织生物电活动通过脑电图仪放大（约放大 100 万倍）记录下来的曲线 , 由不同的脑波 活动组成。
脑电图
EEG
脑电图
EEG
脑电图
EEG
脑电图在诊断多种脑病中发挥着重 要作用。 例如: 癫痫 脑卒中 肿瘤 感染 退化性疾病 昏迷 脑死亡
20%
C3 Pz
Fpz
C4
Pz
20%
10%
T3
20%பைடு நூலகம்
20%
Oz
Nasion
Oz
T4
10%
10%
Inion
A2 Pg2
10%
A1 A2
(2)冠状线:左右耳前点(A1和A2)通过Cz (1)前后正中线:鼻根到枕骨粗隆,全长 100%,鼻根上10%额极中点(FPz), FPz 点,全长100%,左颞中点(T3)和右颞中点 后20%额正中点(Fz), Fz后20%中央中点 (T4)分别为A1和A2上10%,左中央点(C3 ) 、右中央点(C4)为Cz与T3、T4的中点 (Cz), Cz后20%顶中点(Pz), Pz后20%Oz
电极安放10~20电极放置法
10% 20%
Nasion
Pg1
Pg2
Nasion
25%
Fp1
Fp2 Fz F8 A2
Right
Fp1 F7 A1
Left
Fp2 Fz F8 A2
Right
20%
25%
A1
Left
F7
F3 C3
F4 C4
T3
C3
Cz Pz
C4
T4
T3
Cz Pz
T4
T5 O1
T6 O2
20%
脑电图
EEG
脑波按照频率可分为以下几种： α 波：频率8～13c/s即8～13Hz。 β 波：频率超过13c/s，通常为14～30c/s。 θ 波：频率4至不足8c/s，通常为4～7c/s。 δ 波：频率不足4c/s或周期超过250毫秒。 β 波因频率高于α 波又称快波，θ 波及δ 波 频率低于α 波统称慢波。
脑电图诊断系统分类
脑电图 诊断系统
常规脑电图
特殊电极 脑电图
脑电图监测
脑电地形图
头皮电极 诱发脑电图
皮层或深部电极 鼻咽或蝶骨电极
睡眠脑电图 动态脑电图 视频脑电图
数字地形图 彩色地形图
脑电图
脑电图参数 • 频率 • 波幅 • 位相关系
EEG
脑电图
EEG
• 频率：一个波从它离开基线到返回基线， 或者从一个波底到下一个波底所需要的时 间为周期，通常用毫秒(ms)来表示(1秒等 于1000毫秒)； 每秒出现的周期数称为频 率，以次/秒(c/s)或赫兹（Hz）来表示。
