ISA总线功能卡
网卡类型
网卡类型1. 按总线接口类型分按网卡的总线接口类型来分一般可分为ISA接口网卡、PCI接口网卡以及在服务器上使用的PCI-X总线接口类型的网卡，笔记本电脑所使用的网卡是PCMCIA接口类型的。
（1）ISA总线网卡（2）PCI总线网卡（3）PCI-X总线网卡（4）PCMCIA总线网卡（5）USB总线接口网卡2. 按网络接口划分除了可以按网卡的总线接口类型划分外，我们还可以按网卡的网络接口类型来划分。
网卡最终是要与网络进行连接，所以也就必须有一个接口使网线通过它与其它计算机网络设备连接起来。
不同的网络接口适用于不同的网络类型，目前常见的接口主要有以太网的RJ-45接口、细同轴电缆的BNC接口和粗同轴电AUI接口、FDDI接口、ATM接口等。
而且有的网卡为了适用于更广泛的应用环境，提供了两种或多种类型的接口，如有的网卡会同时提供RJ-45、BNC接口或AUI接口。
（1）RJ-45接口网卡（2）BNC接口网卡（3）AUI接口网卡（4）FDDI接口网卡（5）ATM接口网卡3. 按带宽划分随着网络技术的发展，网络带宽也在不断提高，但是不同带宽的网卡所应用的环境也有所不同，目前主流的网卡主要有10Mbps网卡、100Mbps以太网卡、10Mbps/100Mbps自适应网卡、1000Mbps千兆以太网卡四种。
（1）10Mbps网卡（2）100Mbps网卡（3）10Mbps/100Mbps网卡（4）1000Mbps以太网卡4. 按网卡应用领域来分如果根据网卡所应用的计算机类型来分，我们可以将网卡分为应用于工作站的网卡和应用于服务器的网卡。
前面所介绍的基本上都是工作站网卡，其实通常也应用于普通的服务器上。
但是在大型网络中，服务器通常采用专门的网卡。
它相对于工作站所用的普通网卡来说在带宽（通常在100Mbps以上，主流的服务器网卡都为64位千兆网卡）、接口数量、稳定性、纠错等方面都有比较明显的提高。
还有的服务器网卡支持冗余备份、热拨插等服务器专用功能。
PCI总线和ISA总线有什么区别？
PCI总线和ISA总线有什么区别？PCI，现在几乎看不到ISA了。
PCI总线是高速同步总线，具有32bit总线宽度，工作频率是33MHz，最大传输率为132Mbyte/s，远远大于ISA总线5Mbyte/s 的速率。
主板有两种扩展槽，黑色的为ISA，白色的短槽为PCI，PCI是现在比较先进的一种。
分别插入ISA卡和pci卡。
1、ISA总线ISA总线接口由于I/O速度较慢，随着上世纪90年代初PCI总线技术的出现，很快被淘汰了。
目前在市面上基本上看不到有ISA总线类型的网卡。
不过近期出现一种复古现象，就是在一些品牌的最新的i865系列芯片组主板中居然又提供了几条ISA插槽，真是令人费解！最普通的总线是ISA总线，即工业标准结构总线。
16位ISA总线频率为8MHz左右。
它的应用范围很广，几乎所有的主板都保留了ISA总线的扩展槽。
2、PCI总线PCI是Intel公司开发的一套局部总线系统，它支持32位或64位的总线宽度，频率通常是33MHz。
目前最快的PCI2.0总线速度是66MHz。
PCI总线允许十个接插件，同时它还支持即插即用。
是目前最主流的一种接口类型。
因为它的I/O速度远比ISA总线型的卡快（ISA最高仅为33MB/s，而目前的PCI 2.2标准32位的PCI接口数据传输速度最高可达133MB/s），所以在这种总线技术出现后很快就替代了原来老式的ISA总线。
PCI是Intel公司开发的一套局部总线系统，它支持32位或64位的总线宽度，频率通常是33MHz。
目前最快的PCI2.0总线速度是86MHz。
目前主流的PCI规范有PCI2.0、PCI2.1和PCI2.2三种，PC机上用的32位PCI网卡，三种接口规范的卡外观基本上差不多（主板上的PCI插槽也一样）。
服务器上用的64位PCI网卡外观就与32位的有较大差别，主要体现在金手指的长度较长。
ISA总线

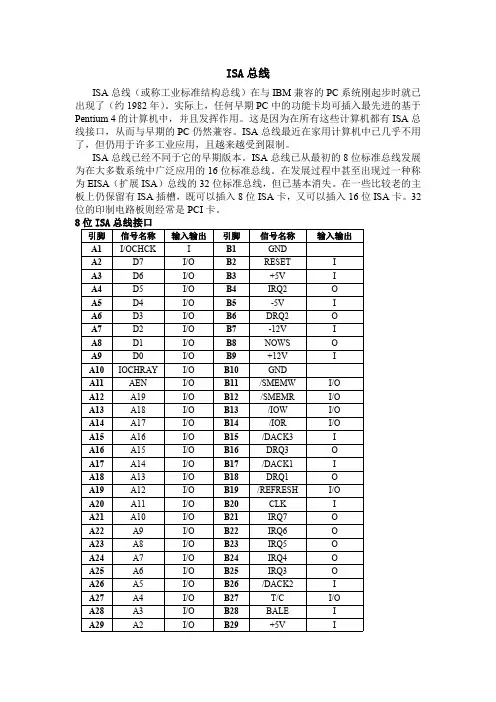

ISA总线ISA总线（或称工业标准结构总线）在与IBM兼容的PC系统刚起步时就已出现了（约1982年）。
实际上，任何早期PC中的功能卡均可插入最先进的基于Pentium4的计算机中，并且发挥作用。
这是因为在所有这些计算机都有ISA总线接口，从而与早期的PC仍然兼容。
ISA总线最近在家用计算机中已几乎不用了，但仍用于许多工业应用，且越来越受到限制。
ISA总线已经不同于它的早期版本。
ISA总线已从最初的8位标准总线发展为在大多数系统中广泛应用的16位标准总线。
在发展过程中甚至出现过一种称为EISA（扩展ISA）总线的32位标准总线，但已基本消失。
在一些比较老的主板上仍保留有ISA插槽，既可以插入8位ISA卡，又可以插入16位ISA卡。
32位的印制电路板则经常是PCI卡。
8位ISA总线接口引脚信号名称输入输出引脚信号名称输入输出A1I/OCHCK I B1GNDA2D7I/O B2RESET IA3D6I/O B3+5V IA4D5I/O B4IRQ2OA5D4I/O B5-5V IA6D3I/O B6DRQ2OA7D2I/O B7-12V IA8D1I/O B8NOWS OA9D0I/O B9+12V IA10IOCHRAY I/O B10GNDA11AEN I/O B11/SMEMW I/OA12A19I/O B12/SMEMR I/OA13A18I/O B13/IOW I/OA14A17I/O B14/IOR I/OA15A16I/O B15/DACK3IA16A15I/O B16DRQ3OA17A14I/O B17/DACK1IA18A13I/O B18DRQ1OA19A12I/O B19/REFRESH I/OA20A11I/O B20CLK IA21A10I/O B21IRQ7OA22A9I/O B22IRQ6OA23A8I/O B23IRQ5OA24A7I/O B24IRQ4OA25A6I/O B25IRQ3OA26A5I/O B26/DACK2IA27A4I/O B27T/C I/OA28A3I/O B28BALE IA29A2I/O B29+5V IA30A1I/O B30OSC IA31A0I/O B31GND1、下面对引脚信号做一些简要说明：D7～D0：8位数据线，双向，三态。
基于ISA总线的PIO控制卡设计
基于ISA总线的PIO控制卡设计
王志德;臧春华
【期刊名称】《仪器仪表用户》
【年(卷),期】2011(018)006
【摘要】介绍了基于ISA总线的PIO控制卡的硬件电路和软件设计,并给出了详细的设计方案.通过使用VHDL语言设计出逻辑控制电路,下载至PIO控制卡的CPLD 芯片中,实现逻辑控制功能.射频仿真系统中的校准计算机通过ISA总线对PIO卡进行读写,达到控制校准接收机内部微波开关的目的.文章最后给出了该PIO卡的仿真波形和测试结果.
【总页数】3页(P77-79)
【作者】王志德;臧春华
【作者单位】南京航空航天大学电子信息工程学院,南京210016;南京航空航天大学电子信息工程学院,南京210016
【正文语种】中文
【中图分类】TP391
【相关文献】
1.一种基于ISA总线的步进电机多轴联动控制卡 [J], 马宏伟;张旭辉;杜公儒;姜俊英
2.一种基于ISA总线的步进电机控制卡的实现 [J], 杜毓瑾;杨代华;夏益民
3.基于ISA总线的步进电机控制卡设计 [J], 戴向国;傅水根;王先逵;张桂香;张秀海;高炬
4.基于ISA总线的八轴联动伺服控制卡在大射电望远镜悬索馈源系统中的应用 [J], 佘海波;段宝岩;刘宏;陈光达
5.一种基于ISA总线的步进电机控制卡的实现 [J], 杜毓瑾;杨代华;夏益民
因版权原因，仅展示原文概要，查看原文内容请购买。
基于TMS320F2812多种总线的ISA卡设计
线接 口通 过 Ｓ ６ Ｈ Ｄ ３ Ｎ ５ Ｖ ２ ２来 实 现 。另 外 ， 了保 证板 卡 的 司 为
令部 Ｆ ８２的安全 ， ２１ 需要进 行电路 隔离 ： 在 Ｆ ８２各对 外 串 ① ２１ 行接 口中进行 光电隔离 。②进 行 电源隔离 。串 口隔离 采用 高
频光 隔 ６ １７实现 ， Ｎ３ 由于其上限频率 达 １ＭＨ ， ０ ｚ 满足上述 各总 线 的通信速率要求 ； 电源隔离采 用 ｒ Ｉ 司的隔 离式 Ｄ Ｄ 模 １公 Ｃ＼ Ｃ 块 Ｄ Ｒ １５ ３ Ｃ ０ ００ Ｐ对总线驱动芯片进行供 电。 为 了满足多 串口通信带来 的数据负荷 ，２ １ Ｆ ８ ２与 ＩＡ总线 Ｓ 通过 ＩＴ公 司 的 双 口 Ｒ ＭＩＴ ０ ２ Ｄ Ａ Ｄ ７ Ｖ ７完 成 数 据 交 换 。由 于
ＩＴ ０ ２ Ｄ ７Ｖ ７具 有 ＋ ． Ｖ 和 ＋５ 电 压 的 兼 容 性 ， 以 可 以 直 接 ３３ Ｖ 所
４２Ｒ －８ ２ ／ Ｓ４ ５总线结构 Ｅ３， ２ ］而在 闭环仿 真 实验及 故 障检测 中 ， ， 通常采用 Ｃ Ｎ总线和 Ｒ ．３ Ａ Ｓ ２ ２总线结构 。另一方面 ， 为了便于
ｓｍｐｌ ｎ ａ ｐｌ ｄ ｗｈ ｃ ｓｎ ｔｏ ｌ ｏ ｖ ｎ ｅ ｔｆ ｒｔｓｉｇ ＵＡＶ ’ ｉｈｔｃ ｎｔｏｌｒａ ｄ ａ ｄ ｒ ｎ－ｏ ｐ ｅ ｕａ ｉｎ， ｔａｓ ｔ ｉ ｅ ａ ｄ ｐ ｉ ｉ ｈ ｉ ｏ ｎ ｙ ｃ ｎ ｅ ｉ ｎ ｏ ｅ ｔｎ ｅ Ｓｆ ｇ ｏ ｒ ｌ ｎ ｈ ｗａｅ ｉ ｌｏ ｍ ｌｔｏ ｂｕ ｏ ｆ ｌ ｅ ｒ ｌ ｉ ｏ ｎｄ ｓｒａ ｃ ｎｒ ｌｓ ｓｅ ｗｉ ｆ ｒｉ ｕ ｔｉ ｏ ｔｏ ｙ ｔｍ ｔ ｍｕｌ — ｓ ｌ ｈ ｔ ｂｕ ． ｉ Ｋｅ ｒ ｓ： ＵＡＶ ； ＤＳ ｙ ｗｏ ｄ Ｐ； Ｉ ； ＣＡＮ－ ｕｓ ＳＡ ｂ
解释isa总线,eisa总线及pci总线的工作特点

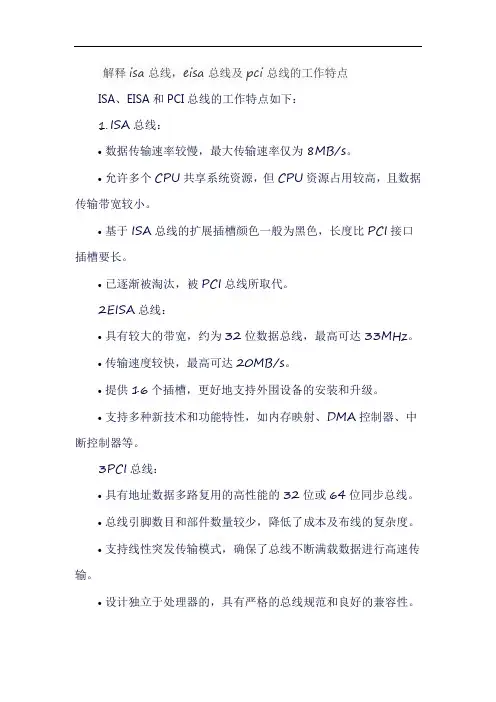

解释isa总线，eisa总线及pci总线的工作特点
ISA、EISA和PCI总线的工作特点如下：
1.ISA总线：
•数据传输速率较慢，最大传输速率仅为8MB/s。
•允许多个CPU共享系统资源，但CPU资源占用较高，且数据传输带宽较小。
•基于ISA总线的扩展插槽颜色一般为黑色，长度比PCI接口插槽要长。
•已逐渐被淘汰，被PCI总线所取代。
2EISA总线：
•具有较大的带宽，约为32位数据总线，最高可达33MHz。
•传输速度较快，最高可达20MB/s。
•提供16个插槽，更好地支持外围设备的安装和升级。
•支持多种新技术和功能特性，如内存映射、DMA控制器、中断控制器等。
3PCI总线：
•具有地址数据多路复用的高性能的32位或64位同步总线。
•总线引脚数目和部件数量较少，降低了成本及布线的复杂度。
•支持线性突发传输模式，确保了总线不断满载数据进行高速传输。
•设计独立于处理器的，具有严格的总线规范和良好的兼容性。
•隐蔽的总线仲裁减小了仲裁开销，极小的存取延迟，采用总线主控和异步数据转移操作。
•提供数据和地址奇偶校验功能，保证了数据的完整性和准确性。
•与CPU的时钟频率无关，能支持多个外设，设备间通过局部总线可以完成数据的快速传递，有效解决了数据传输的瓶颈问题。
•对扩展卡和元件能够进行自动配置，实现设备的即插即用。
总的来说，PCI总线在数据传输速率、设计灵活性、兼容性和扩展性等方面具有优势，因此在现代计算机系统中得到广泛应用。
ISA总线板卡和PCI总线板卡的区别
ISA总线板卡和PCI总线板卡的区别pci（peripheral component interconnect）总线,即外围部件互连总线,是一种先进的高性能32／64位地址数据复用局部总线。
pci总线与处理器和时钟频率无关,可以提供高达132mb／s的数据传送速率;它具有严格的规范,只要符合pci规范的扩展卡插入任何pci系统就能可靠地工作。
但由于pci总线协议的复杂性,其接口的实现比vesa、isa和mca等总线要困难得多。
目前,开发pci接口设备有两种方法：一种方法是采用可编程逻辑芯片,它的最大好处是比较灵活,用户可以根据自己的需要开发出适合于特定功能的芯片,而不必实现pci的全部功能。
现在有许多生产可编程逻辑器件的厂商,如xilinx的logicore和altera的ampp都提供经过严格测试的pci接口功能模块,用户只要进行组合设计即可。
另一种常用的方法是使用专用接口器件,通过专用芯片可以实现完整的pci主控模块和目标模块的功能,将复杂的pci总线接口转换为相对简单的用户接口,用户只要设计转换后的总线接口即可。
专用接口芯片具有较低的成本和通用性,能够有效降低接口设计的难度,缩短开发时间。
现有的pci接口芯片主要有amcc公司的amccs59xx系列和plx公司的pci90xx系列。
在plx系列产品中,pci9052是一款常用的pci总线目标接口芯片,该芯片最大的特色是带有一个isa接口,通过它可以实现isa总线到pci总线的无缝连接,这为目前仍存在的isa插件移植到pci提供了极大的方便。
利用pci9052的isa模式进行pci的开发可以简化设备开发过程,但难度还是较大。
设计者不仅要理解掌握手册中的要点,还要学习硬件设计和软件设计的方法和过程。
为了让大家能够系统地了解利用pci9052的isa 模式进行pci板卡开发的过程和方法,本文从硬件设计、配置寄存器的编写、板卡调试和驱动程序的编写等方面介绍了pci9052的开发过程。
ISA总线
一、ISA插槽：基于ISA总线的扩展插槽ISA插槽ISA插槽是基于ISA总线（Industrial Standard Architecture，工业标准结构总线）的扩展插槽，其颜色一般为黑色，比PCI接口插槽要长些，位于主板的最下端。
其工作频率为8MHz左右，为16位插槽，最大传输率16MB/sec，可插接显卡，声卡，网卡以及所谓的多功能接口卡等扩展插卡。
其缺点是CPU资源占用太高，数据传输带宽太小，是已经被淘汰的插槽接口。
目前还能在许多老主板上看到ISA插槽，现在新出品的主板上已经几乎看不到ISA插槽的身影了，但也有例外，某些品牌的845E 主板甚至875P主板上都还带有ISA插槽，估计是为了满足某些特殊用户的需求。
最早的PC总线是IBM公司1981年在PC/XT 电脑采用的系统总线，它基于8b it的8088 处理器，被称为PC总线或者PC/XT总线。
在1984年的时候，IBM 推出基于16-bit Intel 80286处理器的PC/AT 电脑，系统总线也相应地扩展为16bit，并被称呼为PC/AT 总线。
而为了开发与IBM PC 兼容的外围设备，行业内便逐渐确立了以IBM PC 总线规范为基础的ISA（工业标准架构：Industry Standard Architect ure ）总线。
ISA 是8/16bit 的系统总线，最大传输速率仅为8MB/s ，但允许多个CPU 共享系统资源。
由于兼容性好，它在上个世纪80年代是最广泛采用的系统总线，不过它的弱点也是显而易见的，比如传输速率过低、CPU占用率高、占用硬件中断资源等。
后来在PC‘98 规范中，就开始放弃了ISA 总线，而Intel 从i810 芯片组开始，也不再提供对ISA 接口的支持。
使用286和386SX以下CPU的电脑似乎和8/16bit ISA 总线还能够相处融洽，但当出现了32-bit 外部总线的386DX处理器之后，总线的宽度就已经成为了严重的瓶颈，并影响到处理器性能的发挥。
