WGZ系列散射光浊度仪
浊度、电导率、溶解氧水质环境综合指标
浊度测定（浊度计法）
• 本实验采用的浊度仪型号： WGZ-200散射光浊度仪 本仪器采用国际标准福尔马肼进行标定，采 用NTU作为浊度计量单位。 测量范围：0-19.99 NTU, 0-199.9 NTU 最小示值：0.01 NTU
浊度仪使用操作方法
开机预热
ON/OFF 30分钟 0.00NTU
进行仪器校准
溶解氧测定
A:零氧校准 1.按下零氧键,使仪器处于零氧状态 2.将溶解氧电极放入5%的新鲜配制的亚硫酸钠溶液中 3.等仪器读数稳定,按下确认键 4.此时仪器完成零氧校准并返回测量工作状态 注:若在校准过程中按取消键,则仪器取消零氧校准并 返回测量工作状态
溶解氧测定
B:满度校准 1.按下满度键,使仪器处于满度校准状态 2.将溶解氧电极从溶液中取出,用水冲洗干净,用滤纸吸 干薄膜表面水分 3.放入盛有蒸馏水容器靠近水面的空气上或者放入空 气中(注:电极表面不能沾上水滴) 4.等仪器读数稳定,按下确认键 5.此时仪器完成满度校准并返回测量工作状态 注:若在校准过程中按取消键,则仪器取消满度校准并 返回测量工作状态
浊度样品的测定
地点：105室， 8台浊度仪 10NTU、100NTU、水样、擦镜纸、废液缸， 请节约使用！ 浊度样品： 1.自来水 2. 水样(请标注样品编号)
电导率测定
电导率是以数字表示溶液传导电流的能力，是用来 评价水中离子的总浓度或含盐量。 水溶液的电导率取决于离子的性质和浓度、溶液的 温度、粘度、所含无机酸、碱、盐的含量有关。 电导率的标准单位是s/m（西门子/米）、μS/cm （微西门子/厘米）
电导率仪使用操作方法
4 样品电导率测量 • 将电极放在样品中并按Read键以开始测量。 • 当传感器输出稳定后，显示屏自动固定，并显 示 Α 。
浊度仪测量重复性的检定
2．检定步骤
在0～20度或常用量程范围，选用标称值在该量程范 围，并位于能获得三位或三位以上有效数字测量值的量值 区间的浊度标准片。重复测量该标准片8～10次，记录每 次测量值，按下式计算平均测量值、标准偏差和相对标准 偏差。
式中：Ti——第i次测量值； n——测量次数；
——平均测量值；
S——单次测量标准偏差；
图6－1可燃气体测爆仪

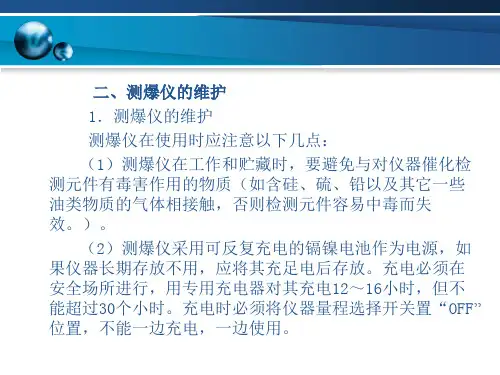

（3）仪器取样探头手柄上的过滤器需保持清洁、干 燥，使用前装入干净的脱脂药棉，脱脂药棉的装入量以能 保证脱脂棉有效地过滤粉尘而不增加气阻影响采样为宜。
（4）仪器每年需用校准气标定1～2次，对于更换新的 检测元件，仪器必须重新标定。
（5）取用校准气时，所用球胆必须抽真空或用少量 校准气清洗、置换2~3次，以排除球胆内的其它气体。用 球胆取校准气后，可直接通入仪器校准。
以算术平均值作为响应时间。
（2）精密度的检定 检定前仪器零点校准方法同上。 选取40%LEL的标准气体，重复做6次，即在进气管路
不大于1m，进气时间不小于响应时间的2倍，连续进气中 读取稳定示值。然后按下式计算，以%F·S表示精密度的 检定结果。
式中：S——单次测量的标准偏差； n——测量次数； Xi——第 i次测量值； ——测量值的算术平均值。
SR——测量的相对标准偏差。 3．数据记录及检定结果
量程范围：
平均测量值
标准偏差
相对标准偏差
第三节 微库仑仪
一、微库仑仪的结构、原理 微库仑分析仪由于构造简单、维修方便、灵敏度高且 易于实现自动控制和连续测量而得到了广泛地应用，一些 专门用于定硫、定碳及二氧化硫检测的微库仑分析仪也大 量涌现。常见的型号有WK—2型系列微库仑分析仪、KLT— 1型通用库仑仪、CLS—1型库仑测硫仪、YS—3型微库仑仪 等，但各种微库仑仪的基本结构和原理均相仿。下面以 CLS—1型库仑测硫仪为例进行介绍。 1．仪器的结构 仪器主要由主机、裂解炉、电解池及搅拌器、电磁泵 及空气净化系统等四部分构成。现分述如下： （1）主机 包括微处理器、程序存贮器、数据存贮器、 A/D转换器、I/O接口、键盘、显示器、程控进样器等。主 机面板如图6－４所示。
浊度仪使用说明书
WGZ-100浊度仪仪器工作原理、特点1．本仪器采用积分球式浊度测定原理：一束平行光在透明液体中传播，如果液体中无任何悬浮颗粒存在，那么光束在直线传播时不会改变方向；若有悬浮颗粒、光束在遇到颗粒时就会改变方身（不管颗粒透明与否）。
这就形成所谓散射光。
颗粒愈多（浊度愈高）光的散射就愈严重。
如图所示：灯源发出的白炽光经聚光镜会聚后照射在针孔上；准直物镜将针孔出射的光线变成一束平行度很好的平行光出射；平行光经样品后分解成透过光和散射光（分别记为T p）和T d），并进入积分球内。
在积分球内壁上装有二保光敏元件，它们分别接收透过光和散射光。
通过光讯号和散射光讯号经电路放大和处理后按下式显示：浊度=K×散射光通量/透过光通量= K×T d/T pK:比例常数。
2．测量值不受液体色泽影响：假定样品是无色的，进入液体的入射光通量为l0,出射光通量亦为l0。
出射光通量、散射光通量和平行透过去时光通量三者关系为（不考虑比色器皿的反射、吸收等）：l0=T p+T d如果样品带色，进入液体的入射光将部分被吸收，设液体透过率为T，此时出射光通量l0,、散射光通量T d,和平行透过光通量T p,有关系。
l0,=T×l0T p,= T×T p T d,= T×T d也就是说：无论透过光或散射光它们的强度都衷减速了同一系数T。
此时浊度测量值仍将不变：浊度=K×散射光通量/透过光通量=K×T d,/T p,=K×T×T d /T×T p=K×T d/T p仪器的使用1．仔细检查浊度标准板，如有灰尘、污渍，可用脱脂棉加乙醇、乙醚各半混合液擦净，比色皿可用清洁剂或洗涤精清洗，然后用清水冲净，两个透光面擦干。
仪器预热10分钟。
2．量程选择钮置“100”档，在试样槽后方紧靠右插入浊度标准板（有编号面朝左）。
3．拉杆推入，光路中不置入任何物体，调整“调零”旋钮，使显示读数为“0”（空气校零），拉杆拉出，浊度标准确性板置入光路，调整（校准）旋钮使显示读数为浊度标准板出厂标定值——NTU，在此以后“校准”旋钮不能再随意变动，取出标准板。
散射光浊度仪使用方法
散射光浊度仪使用方法
散射光浊度仪是一种用于测量水质浊度的仪器，它通过测量水中颗粒物对光的散射程度来计算出浊度。
以下是散射光浊度仪的使用方法:
1. 准备工作：在使用散射光浊度仪之前，需要先将仪器安装在支架上，并将电源插头插入电源插座。
然后，需要将待测水质样品倒入采样杯中，并摇晃均匀。
2. 测量步骤：将采样杯放入散射光浊度仪中，按下“测量”按钮，仪器开始测量。
测量过程中，仪器会连续发出声音提示，并在显示屏上显示当前浊度值。
测量完毕后，仪器会自动计算出平均值，并在显示屏上显示。
3. 数据分析：根据测量得到的浊度值，可以分析水质情况，以便采取相应的措施。
例如，如果浊度值超过规定值，则需要进行清洗或更换过滤器等设备。
4. 维护和保养：定期对散射光浊度仪进行维护和保养，以确保其测量精度和可靠性。
具体包括清洗采样杯、更换滤纸、更换电池等。
散射光浊度仪的使用方法比较简单，只需要按照仪器说明书进行操作即可。
但是，在使用散射光浊度仪时，需要确保仪器安装正确，采样杯清洁干净，并且测量过程中要保持稳定、均匀的液面。
只有这样，才能获得准确的测量结果。
WGZ-1散射光浊度仪操作规程
标题：WGZ-1散射光浊度仪操作规程WGZ-1散射光浊度仪操作规程一目的规范WGZ-1散射光浊度仪的操作过程，特制定本标准。
二范围适用于WGZ-1散射光浊度仪的操作及保养。
三责任WGZ-1散射光浊度仪的操作人员按本规程操作，QC主管对本规程的有效执行承担监督检查责任。
四规程测量准备1．按动仪器左侧的电源开关，预热30分钟；2．用不落毛软布或纸巾擦净试样瓶上的水迹和指印，如不易擦净可用清洁剂浸泡，然后再用清水冲洗干净；3．准备好校零用的零浊度水及校准用的100NTU福尔马肼标准溶液；4．用一清洁的容器采集好具有代表性的样品。
测量步骤1．将安装好的零浊度水调零试样瓶，置入试样座内，并保证试样瓶的刻度线应对准试样座上的白色定位线，然后盖上遮光盖。
2．稍等读数稳定后调节调零旋钮，使显示为标称值。
3．采用同样方法装置校准用的标准溶液，并放入试样座内，调节校正旋钮，使显示为标2/2 WGZ-1散射光浊度仪操作规程QC-O-123 称值。
4．重复1，2，3步骤，保证零点及校正值正确可靠。
5．放入样品试样瓶，等读数稳定后即可记下水样的浊度值。
6．自开机起约15分钟后，仪器会自动关机。
维护1．长时间停用期间，应定期开机预热一段时间，有利于驱除机内的潮气。
2．贮存或运输期间，应避免高温或低温及潮湿的地方，以防止损坏仪器内的光学系统及电气元件。
3．定期清洗试样瓶及清除试样座内的灰尘，可以有效地提高测量准确度，清洗时，不能划伤玻璃表面。
4．机内光学元件不能直接用手触摸，以免影响通光率。
维护时，可用脱脂棉沾上酒精和乙醚混合液进行擦除表面的灰尘。
ZD75WZT-2A散射光浊度仪产品特点分析
ZD75WZT-2A散射光浊度仪产品特点分析
ZD75WZT-2A光电浊度仪是用于测量悬浮于水或透明液体中不溶性颗粒物质所产生的光的散射程度，并能定量表征这些悬浮颗粒物质的含量。
该设备采用国际标准ISO7027中规定的福尔马肼（Formazine）浊度标准溶液进行标定，采用NTU作为浊度计量单位。
可以广泛应用于发电厂、自来水厂、生活污水处理厂、饮料厂、环保部门、工业用水、制酒行业及制药行业、防疫部门、医院等部门的浊度测定。
特点：
◇流线型外设计美观更适合现代实验室环境。
◇采用大屏幕液晶显示浊度, 简洁的操作及适当的测量范围与较高的性价比，更能适合于各行业使用。
◇独特的定位结构及高精度的光路系统，有效保证测量值的正确性及重复性。
仪器能长时间稳定工作。
◇精确的量程自动切换装置，及其可靠的线性补偿系统，使得测量数据更准确、稳定性更好。
◇光电浊度仪增加了色度补偿系统，有效的避免试样顏色引起的干扰，能正确反映浊度的概念。
采用高质量的进口集成电路和光电检测元件，有较高的整机稳定性、线性和重现性。
◇低浊度高精测量，可用于纯净水及特种浊度分析。
◇响应时间10秒（98%）。
◇高强度长寿命光源，无更换之忧虑，30秒预热时间即可正常工作。
◇精度高，稳定性好,可用于低浊度分析。
浊度的测定方法
浊度的测定1 福马肼浊度法1.1 适用范围本方法适用于天然水、经澄清池预处理的水及循环冷却水的浊度测定，测定范围为（0～40） FTU。
1.2 分析原理在水溶液里，六次甲基四胺与硫酸联氨能定量缔合为不溶于水的大分子盐类混悬液，由于该混悬液条件易于控制，故以此作为浊度标准溶液，便可用分光光度法测得水样的浊度。
1.3 试剂和仪器1.3.1 试剂（1）无浊度水：将二级试剂水以3mL/min流速经0.15um滤膜过滤器过滤，初始200mL舍去。
（2）福马肼浊度标准贮备溶液（400FTU）①硫酸联氨溶液：称取1.000g硫酸联氨，用少量无浊度水溶解，移入100mL 容量瓶中，并稀释至刻度。
②六次甲基四胺溶液：称取10.00g六次甲基四胺用少量无浊度水溶解，移入100mL容量瓶中，并稀释至刻度。
③福马肼浊度标准贮备溶液：分别移取硫酸联氨溶液和六次甲基四胺溶液各5mL，注入100mL容量瓶中，充分摇匀，在25℃±3℃下保温24h后，用无浊度水稀释至刻度。
在30℃以下放置，可使用一周。
（3）福马肼浊度标准工作溶液（100FTU）准确吸取25mL福马肼浊度标准贮备溶液（400FTU）注入100mL容量瓶中，用无浊度水稀释至刻度，摇匀。
1.3.2 仪器（1）分光光度计：具10cm比色皿。
（2）滤膜过滤器：滤膜孔径为0.15μm 。
1.4 分析步骤1.4.1 标准曲线的绘制按表4-8移取福马肼浊度标准工作溶液（100FTU）注入50mL容量瓶中，用无浊度水稀释至刻度，摇匀，放入10cm比色皿中，以无浊度水作参比，在波长600nm处测定吸光度，绘制标准曲线。
表4-8 福马肼浊度标准溶液配制（5～40FTU）1.4.2 水样的测定：取充分摇匀的水样，直接注入比色皿中，用绘制工作曲线的相同条件测定吸光度，从工作曲线上求其浊度。
1.5 注意事项1.5.1 对大于40FTU的水样，可取一定体积水样，用无浊度水稀释后测定，或采用2～5cm比色皿测定。
WGZ-200浊度仪
WGZ系列浊度仪（便携式）使用说明书测量步骤A 、将装好的零浊度水调零试样瓶，置入试样座内，并保证试样瓶的刻度线应对准试样座上的白色定位线，然后盖上遮光盖。
B、稍等读数稳定后调节调零（Zero Adjust）旋钮，使显示为标称值。
C、采用同样方法装置校准用的标准溶液，并放入试样座内，调节校正（Correction）旋钮，使显示为标称值。
D、重复A、B、C、步骤，保证零点及校正值的正确可靠。
E、放入样品试样瓶，等读数稳定后即可记下水样的浊度值。
F、自开机起约15分钟后，仪器会自动关机。
标称值的标定当更换试样瓶或试样瓶受损、浊度标准液失效及仪器经维修后，必须进行标称值的标定。
A 准确配置好100ml 100NTU浊度标准溶液，并准备好若干零浊度水。
B 将配置好的100NTU浊度标准溶液轻轻倒如校正试样瓶内到刻度线，然后旋上瓶盖。
（保证瓶盖边缘不漏水）并擦净瓶体表面的水迹及指印，同时应注意启放时不可用手直接拿瓶体，以免留下指引，影响测量精度。
C、采用同样方法将零浊度水轻轻倒入调零试样瓶内和样品试样瓶内。
D、开机并预热好浊度仪，将装好零浊度水的样品试样瓶置入试样座内。
并保证试样瓶的刻度线应对准试样座上的白色定位线，然后盖上遮光盖，待读数稳定后调节调零（Zero Adjust）旋钮，使显示为00.0。
E、取出样品试样瓶，倒掉零浊度水，装入100NTU浊度标准溶液。
F、采用同样方法将装好100NTU浊度标准溶液的样品试样瓶，置入试样座内，待读数稳定后，调节校正（Correction）旋钮。
使显示为100.0。
G、重复d 、e、f、步骤，保证调零值及校正值准确可靠。
H、采用同样方法将已装好零浊度水的调零试样瓶，置入试样座内，待读数稳定后，将显示值写在瓶盖上。
I、采用同样方法将已装好100NTU浊度标准液的校正试样瓶置入试样座内，待读数值问后，将显示值写在瓶盖上。
十、测量技术A、采样后要即时测量，以避免温度变化及水样颗粒沉降引起测量结果缺乏真实性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WGZ系列散射光浊度仪/浊度计使用说明书
WGZ-B,WGZ-1B,WGZ-1,WGZ-1S,WGZ-20,WGZ-1A,WGZ-200,WGZ-800,WGZ-2AB,WGZ-2B,WGZ-3B,WGZ-4000B,WGZ-200A,WGZ -200AP,WGZ-100,WGZ-100AP,WGZ-2,WGZ-2P,WGZ-2A,WGZ-2AP,WGZ-3,WGZ-3AP,WGZ-2000,WGZ-2000P,WGZ-2000AP,WGZ -4000,WGZ-4000P,WGZ-4000AP等型号系列浊度计（散射光浊度仪）使用说明书。
一、概述WGZ系列散射光浊度仪是用于测量悬浮于水或透明液体中不溶性颗粒物质所产生的散射程度，并能定量标证这些悬浮物颗粒物质的含量。
二、技术指标a测定原理：90°散射光b 测量范围：0～100NTUc最小值：0.1NTUd基本误差：±2.5%F.Se重复性：≤1.5%F.Sf零点漂移：
≤0.2NTUg电源波动影响：±0.5%F.Sh电源：交流220V/50HZ5WI环境温度:使用5～35℃，贮存-20～55℃j相对湿度：≤80%RH三、注意事项WGZ系列散射光浊度仪是光电相结合的精密计量仪器，操作前应仔细阅读使用说明书并通过正确操作才能获得精确的测量结果。
a、使用环境必须符合工作条件。
b、测量池内必须长时间清洁干燥、无灰尘，不用时须盖上遮光盖。
c、潮湿气候使用，必须相应延长开机时间。
d、被测溶液应沿试样瓶小心倒入，防止产生气泡，影响测量准确性。
e、更换试样瓶或经维修后须重新标定。
四、工作条件
a、环境温度5～35℃；
b、相对湿度不大于80%；
c、仪器应水平放置在平稳的试验台上，有效的避开直射光线；
d、仪器周围应留有足够的空间以利散热，且无强烈震动源及强磁场干扰；
e、周围空气中应无明显灰尘及腐蚀性气体存在。
五、测量准备
a、开启仪器的电源开关，预热30分钟；
b、用不落毛软布擦净试样瓶上的水迹和指印，如不易擦净可用清洁剂?泡，然后再用清水冲洗干净；
c、准备好校零用的零浊度水及配制校准用的100NTU福尔马肼浊度标准溶液；
d、用一清洁的容器采集好具有代表性的样品；
六、测量步骤
a、将零浊度水倒入试样瓶内到刻度线，然后旋上瓶盖，并擦净瓶体的水迹及指印，同时应注意启放时不可用手直接拿瓶体，以免留上指印，影响测量精度
b、将装好的零浊度水试样瓶，置入试样座内，并保证试样瓶的刻度线应对准试样座的白色定位线，然后盖上遮光盖。
c、稍等读数稳定后调节调零旋钮，使显示为零。
d、采用同样方法装置校准用的100NTU标准溶液，并放入试样座内，调节校正钮，使显示为标准值100。
e、重复b、c、d、步骤，保证零点及校正值正确可靠。
f、放入样品试样瓶，等读数稳定后即可记下水样的浊度值。
七、测量技术为了获取准确的浊度测量值，除了仪器本身必须具备优良的品质外，还有赖于化验员良好的操作技能及认真严谨的工作态度。
如使用清洁的样瓶、正确的操作方法，认真去除气泡，确保仪器的工作条件，将使测得的结果更准确、更精确，重现性、线性也会更好。
a、采样后要及时测量，以避免温度变化及水样颗粒沉降应起测量结果缺乏真实性。
b、样瓶必须清洗得非常干净，避免擦伤留下划痕。
用实验室的洗涤剂清洗样瓶内外，然后用蒸馏水反复漂洗，在无尘的干燥箱内干燥，如使用时间长了，可用稀盐酸浸泡两小时，最后用蒸馏水反复漂洗。
拿取样瓶时只能拿瓶体上半部分，以避免指印进入光路。
c、非常正确地配制标定点的福尔马肼标准液，是浊度测量的重要技术，保证计算正确，注意配制标准液的每个步骤，均匀的摇晃原液，准确的移液，倒入零浊度仪应注意刻度，第浊度的标准液应选用大容量的量瓶，以降低配制误差。
d、选择校正用的标准液，含量应选用所测量程满量程值为宜，且定标前应充分摇匀，测量前应保证校正值的正确无误。
对于低浊度测定及较高精度的测量应考虑瓶间的测量差异，必须使用同一样瓶进行定标及检测。
校零时应选用零浊度水，要求不高时，可采用蒸馏水。
e、有代表性的水样能准确反映水源的真实性。
因此，从各采样点取来的水样在测量前必须充分混匀，避免水样沉降及较大颗粒的影响。
置备时应去除样瓶中的气泡。
测量温度较低的水样时，样瓶瓶体会发生冷凝水滴。
因此在测量前必须让其放置一段时间，使水样的温度结近室温，然后再擦干净瓶体的水迹。
f、测量时，不仅要考虑样瓶的清洁及取样的正确性，同时应保证测量位置的一致性。
瓶体的刻度线应与试样座定位线对齐，并需要盖上遮光盖，避免杂散光影响。
试样测量时由于水样中颗粒物质的漂动，显示数值会出现来回变化，此时可以稍等一段时间后，数值会逐渐稳定下来，即可读出水样浊度值。
也有可能数据一直不稳，这是由于水样中的气泡过多或悬浮的杂质引起。
读数时，应取中间值，即最大显示值加上最小显示值，再除以2得出中间值。
八、维护注意事项a、长时间停用的情况下，应定期开机预热一段时间，有利于驱除机内的潮气。
b、贮存或运输期间，应避免高温或低温及潮湿的地方，以防止损坏仪器内的光学系统及电气元件。
c、定期清洗试样瓶及清除试样座内的灰尘，可以有效地提高测量准确度，清洗时，不能划伤玻璃表面。
d、机内的光学元件不能直接用手触摸，以免影响通光率。
维护时，可用脱脂棉沾酒精和乙醚混合液进行擦除表面的灰尘。
