皮带自动纠偏装置原理(一)
皮带自动纠偏装置原理(一)皮带自动纠偏装置原理1. 概述皮带自动纠偏装置是一种常见的工业设备，用于纠正皮带在传送过程中产生的偏移问题。
其原理是通过传感器、控制电路和执行机构实现对皮带的监测和调整。
2. 传感器皮带自动纠偏装置使用的传感器通常有以下几种： - 光电传感器：安装在皮带的两侧，通过反射光信号来检测皮带的位置。
- 振动传感器：固定在皮带上，通过检测皮带的振动来判断是否发生了偏移。
-磁力传感器：利用皮带上贴有的磁条，通过检测磁力变化来判断皮带的位置。
3. 控制电路控制电路是皮带自动纠偏装置的核心部分，其功能是接收传感器的信号并进行处理，然后通过执行机构调整皮带的位置。
控制电路主要包括以下几个模块： - 信号采集模块：负责接收传感器的信号，并将其转换成数字信号。
- 信号处理模块：对传感器信号进行滤波、放大等处理，确保信号的准确性。
- 控制逻辑模块：根据传感器信号的变化来判断是否需要对皮带进行调整，并生成相应的控制信号。
- 驱动模块：将控制信号送到执行机构，驱动其进行相应的动作。
4. 执行机构执行机构是皮带自动纠偏装置中用于调整皮带位置的部分，根据具体的设计原理和机构类型可以分为多种形式： - 扭转机构：通过扭转皮带，使其重新回到正确的位置。
- 平移机构：通过沿着皮带运动方向调整皮带的位置。
- 气垫机构：通过向皮带施加气垫，实现对皮带的调整。
5. 工作流程皮带自动纠偏装置的工作流程通常包括以下几个步骤： 1. 传感器检测：传感器感知到皮带的位置偏移，并将信号传递给控制电路。
2. 信号处理：控制电路对传感器信号进行处理和分析，判断皮带是否偏移，并计算出相应的纠偏方向和量。
3. 控制信号生成：控制电路根据计算结果生成相应的控制信号。
4. 控制信号传输：控制信号通过驱动模块送到执行机构。
5. 皮带调整：执行机构根据接收到的信号，对皮带进行调整，使其回到正确的位置。
6. 重复循环：上述步骤循环执行，持续对皮带进行自动纠偏。
三辊纠偏装置工作原理
三辊纠偏装置的工作原理
三辊纠偏装置是胶带机的重要组成部分，其主要功能是纠正胶带的跑偏现象，确保胶带能够正常运行。
其工作原理主要基于实时检测和电机驱动两个环节，通过一系列机械和电气的联动，实现纠偏功能。
一、实时检测环节
在纠偏装置中，检测元件为位移传感器，它实时检测胶带进入缠绕压辊的位置。
这个位置是判断胶带是否跑偏的重要依据。
当胶带出现跑偏时，位移传感器的读数会发生变化，这个变化被转换为电信号，传递给控制单元。
二、电机驱动环节
控制单元接收到电信号后，会将其与预设的位置信号进行对比。
如果发现有跑偏，控制单元就会输出一个控制电压。
这个电压经过驱动电路的放大后，驱动电机转动。
电机的转动通过传动机构，带动纠偏辊旋转。
纠偏辊的旋转会改变胶带的行进方向，从而纠正胶带的跑偏。
三、反馈调整环节
在纠偏过程中，控制单元会不断接收位移传感器的反馈，实时调整电机的转动角度，以适应胶带的实际运行状态。
这样就能够实现连续的、实时的纠偏效果，确保胶带始终保持在正确的行进路径上。
总结起来，三辊纠偏装置的工作原理就是通过实时检测胶带的运行状态，利用电机的驱动能力，调整纠偏辊的角度，实现对胶带跑偏
的纠正。
这种自动化的纠偏方式大大提高了胶带机的运行效率和稳定性，降低了因胶带跑偏引发的故障率。
皮带纠偏装置施工方案及流程

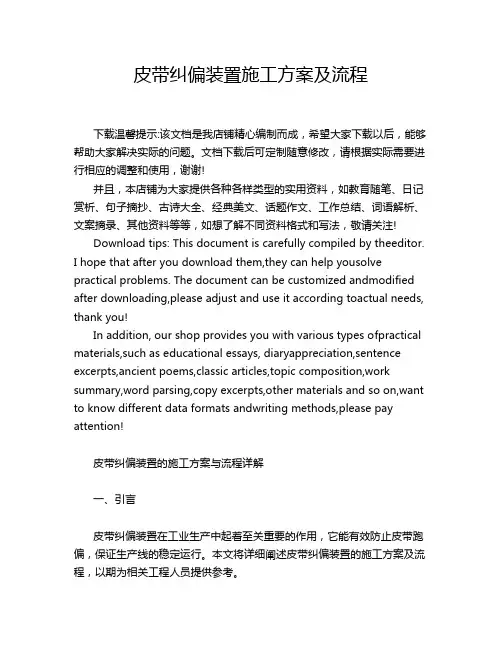

皮带纠偏装置施工方案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
