钢筋搭接分为绑扎搭接
钢筋套筒连接、绑扎搭接、电渣压力焊一篇全写明白了
钢筋套筒连接、绑扎搭接、电渣压力焊一篇全写明白了钢筋直螺纹套筒连接框支柱纵筋、框支梁面筋及底筋应采用机械接头。
钢筋切头整齐，不得倾斜或弯曲，自检合格的钢筋丝头，一头拧上同规格的保护帽，另一头拧上同规格的连接套筒。
螺纹牙型应饱满，连接套筒表面不得有裂纹，表面及内螺纹不得有严重的锈蚀及其他肉眼可见的缺陷。
内螺纹尺寸的检验：用专用的螺纹塞规检验，其塞通规应能顺利旋入，塞止规旋入长度不得超过3P。
丝头表面不得有影响接头性能的损坏和锈蚀。
连接完毕后，连接套筒外露有效螺纹，单边不得超2p（p为螺纹螺距）。
当采用机械连接时，墙柱钢筋接头位置距楼地面尺寸不得小于500mm、hc、Hn/6中最大值，（ hc 为柱截面长边尺寸，圆柱为截面直径；Hn为所在楼层柱净高）。
柱相邻纵向钢筋连接接头应相互错开、交错布置，在同一连接区段内钢筋接头面积百分率不宜大于50%。
连接区段长度：机械连接为35d，焊接为35d且≥500mm。
钢筋绑扎搭接钢筋绑扎搭接以搭接连接区段范围内接头位置、接头面积百分率、搭接长度来确定现场施工是否合格。
但凡接头中点位于连接区段长度内，连接接头均属于同一连接区段。
同一连接区段内纵向钢筋搭接接头面积百分率为该区段内有连接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。
当采用绑扎搭接时，连接区段长度为1.3Ll或1.3LlE，其中Ll代表纵向受拉钢筋搭接长度；LlE代表纵向受拉钢筋抗震搭接长度，详见16G101。
当钢筋直径不相同时，表格中d取较小钢筋直径。
当受拉钢筋直径大于25mm，受压钢筋直径大于28时，不宜采用绑扎搭接。
轴心受拉及小偏心受拉钢筋中纵向受力钢筋不应采用绑扎搭接。
纵向受力钢筋连接位置宜避开梁端、柱端箍筋加密区，如必须在此连接，应采用机械或焊接接头。
钢筋电渣压力焊墙柱纵筋16mm~22mm应采用焊接，焊包应圆润饱满，突出部分最少高出钢筋表面4mm。
接头处的弯折角不大于4°。
连接方式：绑扎连接、机械连接、焊接。
1连接方式：绑扎连接、机械连接、焊接。
钢筋接头有三种连接方法：即绑扎搭接接头、焊接接头、机械连接接头。
钢筋连接的原则：钢筋接头宜设置在受力较小处，同一根钢筋不宜设置2个以上接头，同一构件中的纵向受力钢筋接头宜相互错开。
⑴直径大于12mm以上的钢筋,应优先采用焊接接头或机械连接接头。
⑵轴心受拉和小偏心受拉构件的纵向受力钢筋；直径d＞28的受拉钢筋、直径d＞32的受压钢筋不得采用绑扎搭接接头。
⑶直接承受动力荷载的构件，纵向受力钢筋不得采用绑扎搭接接头。
⑶直接承受动力荷载的构件，纵向受力钢筋不得采用绑扎搭接接头。
（一）钢筋绑扎钢筋交叉点用铁丝扎牢；板和墙的钢筋网，除外围两行钢筋的相交点全部扎牢外，中间部分交叉点可相隔交错扎牢，保证受力钢筋位置不产生偏移；梁和柱的箍筋应与受力钢筋垂直设置，弯钩叠合处应沿受力钢筋方向错开设置。
受拉钢筋和受压钢筋接头的搭接长度及接头位置符合施工及验收规范的规定。
（二）钢筋焊接连接1.对焊利用对焊机使两段钢筋接触，通过低电压强电流，把电能转换为热能，钢筋加热到一定程度后，以轴向压力顶煅，两根钢筋焊接在一起。
对焊成本低、质量好、工效高，适用于各种钢筋。
对焊机对焊动画2.电阻点焊已除锈的钢筋交叉点置于点焊机两电极间，通电发热至一定温度后加压使焊点金属焊合。
适用于钢筋骨架成型。
点焊3.电弧焊 1利用弧焊机在焊条与焊件之间产生高温电弧，使焊条和电弧燃烧范围内的焊件熔化，凝固后形成焊缝或接头。
适用于钢筋的搭接接长、钢筋与钢板的焊接、装配式钢筋混凝土结构接头的焊接、钢筋骨架及各种钢结构的焊接等。
帮条焊、搭接焊、坡口（剖口）焊、窄间隙焊、熔槽帮条焊4.电渣压力焊 1利用电流通过渣池产生的电阻热将钢筋端部熔化，然后施加压力使钢筋焊合。
图片a)帮条焊d —钢筋直径；l —帮条长度；l '—搭接长度； c —焊缝余高b)搭接焊d —钢筋直径；l —帮条长度；l '—搭接长度；c —焊缝余高c)剖口焊d —钢筋直径；l —帮条长度；l '—搭接长度；c —焊缝余高d)窄间隙焊；e)熔槽帮条焊d —钢筋直径；l —帮条长度；l '—搭接长度；c —焊缝余高1、闪光对焊闪光对焊广泛用于钢筋连接及预应力钢筋与螺丝端杆的焊接。
工程结构上简答题资料 2
0 绪论1.钢筋混凝土结构有什么优缺点？主要优点：（1）取材容易 （2）耐火、耐久性好（3）可模性、整体性好 （4）保养费低缺点：（1）自重大 （2）抗裂性能差（3）费工、费模板，现场施工周期长，且受季节性影响2、钢筋和混凝土两种材料的物理和力学性能不同，为什么能够结合在一起共同工作？（1）钢筋和混凝土之间有良好的粘结力，促成钢筋和混凝土两种性质不同的材料在荷载作用下能有效地共同受力，并保证钢筋与相邻混凝土变形一致。
（2）钢筋和混凝土具有基本相同的温度线膨胀系数。
（3）混凝土包裹着钢筋，起着保护钢筋免遭锈蚀的作用，加强了结构的耐久性。
1 钢筋混凝土材料的物理力学性能 1. 混凝土单轴受压时的应力应变曲线有何特点混凝土单轴受压时的应力应变曲线包括了上升段和下降段两个部分。
上升段：①从加载至混凝土应力为c c f 3.0≤σ，由于应力较小，混凝土变形主要为弹性变形，应力-应变关系接近直线。
②混凝土应力为()c c f 8.0~3.0=σ，混凝土呈现弹塑性性能，应变的增长比应力的增长得块，内部裂缝处于稳态发展。
③内部裂缝非稳态地快速发展，塑性变形显著增长，直至到达峰值，混凝土应力为c c f =σ。
下降段：混凝土到达峰值应力后，裂缝继续迅速发展，并出现贯通的竖向裂缝，内部结构的粘结受到院中破坏，应力下降而应变急剧增大，应力-应变曲线向下弯曲，曲线较陡，当应变达到0.0033时，曲线凹向发生变化，出现反弯点，这时，贯通的竖向主裂缝宽度较大，混凝土内部的粘结已完全丧失，试件破坏。
2.钢筋的应力应变曲线分为哪两类各有什么特征？钢筋限值如何确定？钢筋的应力应变曲线分为有明显屈服点的（称为软钢）和无明显屈服点的(称为硬钢)两类。
软钢的应力应变曲线如图2-1所示，曲线可分为四个阶段：弹性阶段、屈服阶段、强化阶段和破坏阶段。
有明显流幅的钢筋有两个强度指标：一是屈服强度，这是钢筋混凝土构件设计时钢筋强度取值的依据，因为钢筋屈服后产生了较大的塑性变形，这将使构件变形和裂缝宽度大大增加以致无法使用，所以在设计中采用屈服强度y f 作为钢筋的强度极限。

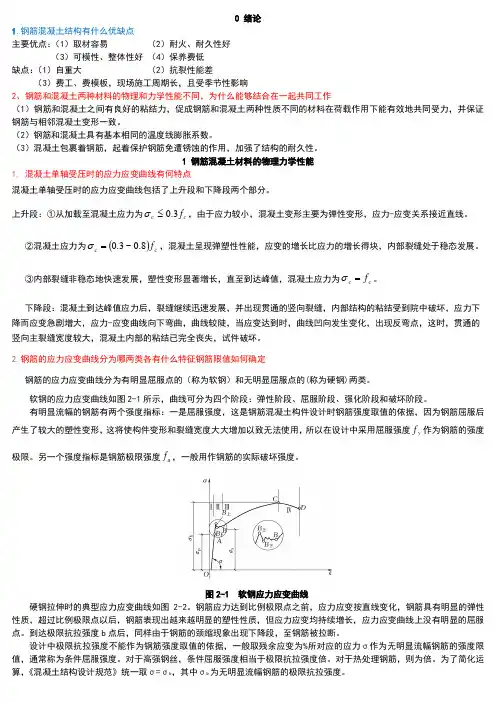

工程结构上简答题资料
0 绪论1.钢筋混凝土结构有什么优缺点主要优点：（1）取材容易 （2）耐火、耐久性好（3）可模性、整体性好 （4）保养费低缺点：（1）自重大 （2）抗裂性能差（3）费工、费模板，现场施工周期长，且受季节性影响2、钢筋和混凝土两种材料的物理和力学性能不同，为什么能够结合在一起共同工作（1）钢筋和混凝土之间有良好的粘结力，促成钢筋和混凝土两种性质不同的材料在荷载作用下能有效地共同受力，并保证钢筋与相邻混凝土变形一致。
（2）钢筋和混凝土具有基本相同的温度线膨胀系数。
（3）混凝土包裹着钢筋，起着保护钢筋免遭锈蚀的作用，加强了结构的耐久性。
1 钢筋混凝土材料的物理力学性能 1. 混凝土单轴受压时的应力应变曲线有何特点混凝土单轴受压时的应力应变曲线包括了上升段和下降段两个部分。
上升段：①从加载至混凝土应力为c c f 3.0≤σ，由于应力较小，混凝土变形主要为弹性变形，应力-应变关系接近直线。
②混凝土应力为()c c f 8.0~3.0=σ，混凝土呈现弹塑性性能，应变的增长比应力的增长得块，内部裂缝处于稳态发展。
③内部裂缝非稳态地快速发展，塑性变形显著增长，直至到达峰值，混凝土应力为c c f =σ。
下降段：混凝土到达峰值应力后，裂缝继续迅速发展，并出现贯通的竖向裂缝，内部结构的粘结受到院中破坏，应力下降而应变急剧增大，应力-应变曲线向下弯曲，曲线较陡，当应变达到时，曲线凹向发生变化，出现反弯点，这时，贯通的竖向主裂缝宽度较大，混凝土内部的粘结已完全丧失，试件破坏。
2.钢筋的应力应变曲线分为哪两类各有什么特征钢筋限值如何确定钢筋的应力应变曲线分为有明显屈服点的（称为软钢）和无明显屈服点的(称为硬钢)两类。
软钢的应力应变曲线如图2-1所示，曲线可分为四个阶段：弹性阶段、屈服阶段、强化阶段和破坏阶段。
有明显流幅的钢筋有两个强度指标：一是屈服强度，这是钢筋混凝土构件设计时钢筋强度取值的依据，因为钢筋屈服后产生了较大的塑性变形，这将使构件变形和裂缝宽度大大增加以致无法使用，所以在设计中采用屈服强度y f 作为钢筋的强度极限。

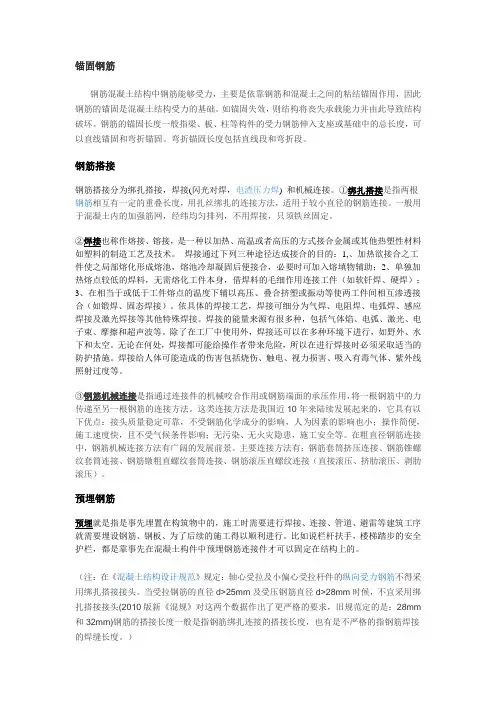

关于钢筋及缝的常识
锚固钢筋钢筋混凝土结构中钢筋能够受力，主要是依靠钢筋和混凝土之间的粘结锚固作用，因此钢筋的锚固是混凝土结构受力的基础。
如锚固失效，则结构将丧失承载能力并由此导致结构破坏。
钢筋的锚固长度一般指梁、板、柱等构件的受力钢筋伸入支座或基础中的总长度，可以直线锚固和弯折锚固。
弯折锚固长度包括直线段和弯折段。
钢筋搭接钢筋搭接分为绑扎搭接，焊接(闪光对焊，电渣压力焊) 和机械连接。
①绑扎搭接是指两根钢筋相互有一定的重叠长度，用扎丝绑扎的连接方法，适用于较小直径的钢筋连接。
一般用于混凝土内的加强筋网，经纬均匀排列，不用焊接，只须铁丝固定。
②焊接也称作熔接、镕接，是一种以加热、高温或者高压的方式接合金属或其他热塑性材料如塑料的制造工艺及技术。
焊接通过下列三种途径达成接合的目的：1,、加热欲接合之工件使之局部熔化形成熔池，熔池冷却凝固后便接合，必要时可加入熔填物辅助；2、单独加热熔点较低的焊料，无需熔化工件本身，借焊料的毛细作用连接工件（如软钎焊、硬焊）；3、在相当于或低于工件熔点的温度下辅以高压、叠合挤塑或振动等使两工件间相互渗透接合（如锻焊、固态焊接）。
依具体的焊接工艺，焊接可细分为气焊、电阻焊、电弧焊、感应焊接及激光焊接等其他特殊焊接。
焊接的能量来源有很多种，包括气体焰、电弧、激光、电子束、摩擦和超声波等。
除了在工厂中使用外，焊接还可以在多种环境下进行，如野外、水下和太空。
无论在何处，焊接都可能给操作者带来危险，所以在进行焊接时必须采取适当的防护措施。
焊接给人体可能造成的伤害包括烧伤、触电、视力损害、吸入有毒气体、紫外线照射过度等。
③钢筋机械连接是指通过连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。
这类连接方法是我国近10年来陆续发展起来的，它具有以下优点：接头质量稳定可靠，不受钢筋化学成分的影响，人为因素的影响也小；操作简便，施工速度快，且不受气候条件影响；无污染、无火灾隐患，施工安全等。
钢筋的三种连接方式
=
钢筋的三种连接方式
在我们建筑房子的时候用的最多的材料无非就是我们的钢筋了，那钢筋连接是有很多种方法的。
最主要的就是有三种方式，很多朋友都非常好奇那钢筋的连接方式主要有哪三种？
1、第一种就是我们的绑扎搭接连接，其实这种方法也就是利用了钢筋和混凝土之间有一种粘结力，从而来传递钢筋的应力。
把两根相向受力的钢筋固定在搭接连接区段的混泥土中，然后依靠混凝土与钢筋之间的粘结力，把力传递给到了混凝土这样子就实现了钢筋与钢筋之间应力的相互传递。
2、第二种就是焊接连接，焊接连接就是在两个受力的钢筋之间用一个金属熔融在一起，然后就可以实现两个钢筋的直接传力，这也是现在非常理想的一种连接方式。
3、第三种就是近几年来比较流行的一种连接方式叫做机械连接。
就是用一个套筒通过挤压变形，让套筒跟钢筋咬合在一起或者是通过螺纹之间的契合，或者是灌注一些比较高强力的胶凝材料让钢筋跟套筒相连结，然后通过两个钢筋间的套筒来实现钢筋的传力，这是一种比较间接的传力。
钢筋搭接分为绑扎搭接
钢筋搭接分为绑扎搭接，焊接（闪光对焊，电渣压力焊) 和机械连接。
其中绑扎搭接是指两根钢筋相互有一定的重叠长度，用铁丝绑扎的连接方法，适用于较小直径的钢筋连接。
一般用于混凝土内的加强筋网，经纬均匀排列，不用焊接，只须铁丝固定。
在《混凝土结构设计规范》规定：轴心受拉及小偏心受拉杆件的纵向受力钢筋不得采用绑扎搭接接头。
当受拉钢筋的直径d>25mm及受压钢筋直径d>28mm时候，不宜采用绑扎搭接接头(2010版新《混规》对这两个数据作出了更严格的要求，旧规范定的是：28mm和32mm)钢筋的搭接长度一般是指钢筋绑扎连接的搭接长度，也有是不严格的指钢筋焊接的焊缝长度。
这里摘录一些绑扎连接的规定供你参考。
纵向受拉钢筋的最小搭接长度钢筋类型混凝土强度等级C15 C20～C25 C30~ C35 ≥C40 光圆钢筋HPB235级45d 35d 30d 25d带肋钢筋HRB335级55d 45d 35d 30d HRB400级、RRB400级—55d 40d 35d注1：本表适用于纵向受拉钢筋的绑扎接头面积百分率不大于25%的情况；当绑扎接头面积百分率介于25%～50%之间时，表中数值乘以系数1.2取用；当绑扎接头面积百分率大于50%时，表中数值乘以系数1.35取用；当最小搭接长度两根直径不同的钢筋搭接长度，以较细钢筋的直径计算；注2：当带肋钢筋直径Φ>25 mm时，其最小搭接应按相应数值乘以系数1.1取用；对环氧树脂涂层的带肋钢筋，其最小搭接应按相应数值乘以系数1.25取用；在混凝土凝固过程中易受扰动时（如采用滑升模板和爬升模板等方式施工），其最小搭接应按相应数值乘以系数1.1取用；对末端采用机械锚固措施的带肋钢筋，其最小搭接可按相应数值乘以系数0.7取用；当带肋钢筋混凝土保护层厚度大于搭接钢筋直径的三倍且配有箍筋时，其最小搭接可按相应数值乘以系数0.8取用；注3：对有抗震设防要求的结构构件，其受力钢筋最小搭接长度对一、二级抗震等级应按相应数值乘以系数1.15取用，对三级抗震等级应按相应数值乘以系数1.05取用，对四级抗震等级的结构构件不作调整；在任何情况下受拉钢筋的最小搭接长度不应小于300mm。
钢筋连接方式规范要求
钢筋连接方式规范要求
首先大家要知道钢筋的连接形式最常见有三种：绑扎连接；焊接连接；机械连接。
我们先看绑扎连接，钢筋搭接时，中间和两端共绑扎三处。
当有抗震要求时，绑扎搭接长度为llE，llE为纵向受拉钢筋抗震搭接长度，目前新版的16G101直接给出表格，长度是要按照图集中根据混凝土标号以及钢筋型号来选择，只要对应查找就可以了。
绑扎连接相互错开距离为大于等于0.3倍的搭接长度。
机械或焊接连接接头应相互错开，我们接着看焊接错开长度为35d且≥500mm；且同一根钢筋不得有两个接头。
也就是错开长度为35d和500mm之间取较大值，同一根钢筋不得有两个接头。
机械连接错开长度为大于等于35d，按机械接头中心计算。
大家要特别注意，当不同直径钢筋连接，计算时的直径d为相互连接钢筋的较小直径。
介绍完抗震要求的情况，当非抗震框架柱钢筋连接时，绑扎搭接长度为ll，ll为纵向受拉钢筋搭接长度，目前新版的16G101同样直接给出表格，不需要计算，只要对应查找就可以了。
非抗震要求下，绑扎搭接长度为ll，绑扎连接相互错开距离为0.3ll；机械或焊接连接接头应相互错开，错开距离和非抗震要求一样。
焊接错开长度为35d且
≥500mm；且同一根钢筋不得有两个接头。
机械连接错开长度为大于等于35d，按机械接头中心计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋搭接分为绑扎搭接，焊接（闪光对焊，电渣压力焊) 和机械连接。
其中绑扎搭接是指两根钢筋相互有一定的重叠长度，用铁丝绑扎的连接方法，适用于较小直径的钢筋连接。
一般用于混凝土内的加强筋网，经纬均匀排列，不用焊接，只须铁丝固定。
在《混凝土结构设计规范》规定：轴心受拉及小偏心受拉杆件的纵向受力钢筋不得采用绑扎搭接接头。
当受拉钢筋的直径d>25mm及受压钢筋直径d>28mm时候，不宜采用绑扎搭接接头(2010版新《混规》对这两个数据作出了更严格的要求，旧规范定的是：28mm和32mm)
钢筋的搭接长度一般是指钢筋绑扎连接的搭接长度，也有是不严格的指钢筋焊接的焊缝长度。
这里摘录一些绑扎连接的规定供你参考。
纵向受拉钢筋的最小搭接长度
钢筋类型
混凝土强度等级
C15 C20～C25 C30~ C35 ≥C40 光圆钢筋HPB235级45d 35d 30d 25d
带肋钢筋HRB335级55d 45d 35d 30d HRB400级、RRB400
级
—55d 40d 35d
注1：本表适用于纵向受拉钢筋的绑扎接头面积百分率不大于25%的情况；
当绑扎接头面积百分率介于25%～50%之间时，表中数值乘以系数1.2取用；
当绑扎接头面积百分率大于50%时，表中数值乘以系数1.35取用；
当最小搭接长度两根直径不同的钢筋搭接长度，以较细钢筋的直径计算；
注2：当带肋钢筋直径Φ>25 mm时，其最小搭接应按相应数值乘以系数1.1取用；
对环氧树脂涂层的带肋钢筋，其最小搭接应按相应数值乘以系数1.25取用；
在混凝土凝固过程中易受扰动时（如采用滑升模板和爬升模板等方式施工），其最小搭接应按相应数值乘以系数1.1取用；
对末端采用机械锚固措施的带肋钢筋，其最小搭接可按相应数值乘以系数0.7取用；
当带肋钢筋混凝土保护层厚度大于搭接钢筋直径的三倍且配有箍筋时，其最小搭接可按相应数值乘以系数0.8取用；
注3：对有抗震设防要求的结构构件，其受力钢筋最小搭接长度对一、二级抗震等级应按相应数值乘以系数1.15取用，对三级抗震等级应按相应数值乘以系数1.05取用，对四级抗震等级的结构构件不作调整；
在任何情况下受拉钢筋的最小搭接长度不应小于300mm。
注4：纵向受压钢筋搭接时，其最小搭接应按上述规定确定后，乘以系数0.7取用。
在任何情况下，受压钢筋的最小搭接长度不应小于200mm。
；
编辑本段搭接长度应用举例
【例d2.1】某构件二级抗震等级，混凝土强度等级C35，纵向受拉钢筋采用RRB400（III）级Φ28环氧树脂涂层钢筋，绑扎接头面积百分率介于40%，试确定其搭接长度。
解: 最小搭接长度=40d×1.2×1.1×1.25×1.15=75.9d=2126mm。
钢筋每个接头可按增加2150mm长度备料。
【例d2.2】某构件无抗震设防要求，混凝土强度等级C25，纵向受压钢筋采用HRB335（II）级Φ18带肋钢筋，绑扎接头面积百分率介于60%，试确定其搭接长度。
解: 最小搭接长度=45d×1.35×0.7=42.525d=765.45mm。
钢筋每个接头可按增加800mm长度备料。
【例d2.3】某无垫层基础梁构件，最小混凝土保护层厚度70mm，按3级抗震等级要求设防，混凝土强度等级C30，纵向受拉钢筋采用HRB400（III）级Φ22带肋钢筋，绑扎接头面积百分率40%，试确定其搭接长度。
解: 最小搭接长度=40d×1.2×0.8×1.05=40.32d=887.04mm。
钢筋每个接头可按增加900mm长度备料。
编辑本段钢筋电弧焊
也说说熔焊中的电弧焊连接。
钢筋电弧焊可分为搭接焊、帮条焊、坡口焊、熔槽帮条焊和窄间隙焊五种接头形式。
1.搭接焊接头
搭接焊接头适用于焊接直径10～40mm的HPB235、HRB335、HRB400钢筋。
钢筋搭
接焊宜采用双面焊。
不能进行双面焊时，可采用单面焊。
焊接前，钢筋宜预弯，以保证两钢筋的轴线在一直线上，使接头受力性能良好。
2.帮条焊接头
帮条焊接头适用于焊接直径10～40mm的HPB235、HRB335、HRB400钢筋。
钢筋帮条焊宜采用双面焊，不能进行双面焊时，也可采用单面焊。
帮条宜采用与主筋同级别或同直径的钢筋制作；如帮条级别与主筋相同时，帮条直径可以比主筋直径小一个规格；如帮条直径与主筋相同时，帮条钢筋级别可比主筋低一个级别。
钢筋搭接焊接头或帮条焊接头的焊缝厚度h应不小于0.3倍主筋直径；焊缝宽度b不应小于0.7倍主筋直径。
对于直径大于等于10mm的热轧钢筋，其接头采用搭接,帮条电弧焊时，应符合下列要求:
1)焊接接头当设计有要求时应采用双面焊缝，无特殊要求时一般可采用单面焊缝。
对于Ⅰ级钢筋的搭接焊或帮条焊的焊缝总长度应不小于8d；对于Ⅱ、Ⅲ级钢筋，其搭接焊或帮条焊的焊缝总长度应不小于10d，帮条焊时接头两边的焊缝长度应相等。
2)帮条的总截面面积应符合下列要求：当主筋为Ⅰ级钢筋时，不应小于主筋截面面积的1.2倍；当主筋为Ⅱ、Ⅲ级钢筋时，不应小于主筋截面面积的1.5倍。
为了便于施焊和使帮条与主筋的中心线在同一平面上。
帮条宜采用与主筋同钢号，同直径的钢筋制成，如帮条与主筋级别不同时，应按设计强度进行换算。
帮条的长度应满足相应的焊缝要求。
