净化空调机组系统使用指南
净化空调机组功能介绍讲解
药厂洁净区车间、实验室配套空调系统空调系统为全空气系统。
各个房间的温度、湿度、洁净度，全部是通过空气系统进行调节。
在风机机组体现所有调节功能。
一、温度调节为加热、制冷、二次加热。
1、一次加热是利用厂区工业蒸汽实现对风机加热段送入蒸汽，蒸汽压力一般为0.3MPa饱和蒸汽，温度为133度（查饱和蒸汽表）。
加热段一般为两个位置设置使用，冬季室外新风通过初效果率段后应先进行一次蒸汽加热。
然后与车间回风进行混合，变成混合风。
2、制冷是利用制冷空调实现对风机表冷段送入冷冻水，7-12度冷冻水，混合风经过中效过滤段过滤后进入风机表冷段进行降低温度。
3、二次加热是混合风通过表冷段后，再经过一次蒸汽加温。
调节到满足室内温度要求，一般夏季24度±2度，冬季22度±2度。
（各个净化级别要的不一样可参考规范）二、加湿调节。
加湿是在二次加热混合风在加湿段通过加湿器把混合风的湿度调节至满足车间生产的湿度要求。
夏季40-60%，冬季30-50%。
完成初效过滤、空气预热、新风回风混合、均流、制冷、二次加热、加湿后送入至车间风管到达的各个功能房间。
其中一部分回风经过回风管回到机组的新风回风会混合段。
实现了车间全部空气调节的全过程。
摘引设计规范3．2．3 医药洁净室(区)的温度和湿度，应符合下列规定：1 生产工艺对温度和湿度无特殊要求时，空气洁净度100、10000级的医药洁净室(区)温度应为20～24℃，相对湿度应为45％～60％；空气洁净度100000级、300000级的医药洁净室(区)温度应为18～26℃，相对湿度应为45%～65%。
2 生产工艺对温度和湿度有特殊要求时．应根据工艺要求确定。
3 人员净化及生活用室的温度，冬季应为16～20℃，夏季应为26～30℃。
3．2. 4 不同空气洁净度等级的医药洁净室(区)之间以及医药洁净室(区)与非洁净室(区)之间的空气静压差不应小于5Pa，医药洁净室(区)与室外大气的静压差不应小于10Pa。
风冷净化式空调机组操作规程
风冷净化式空调机组操作规程第一章操作准备1.1操作前应检查机组的外观是否完好，空气过滤器是否干净，并适时更换。
1.2检查机组的供电电源是否稳定，并确定机组的电源开关是否处于关闭状态。
1.3检查机组的冷凝水排放管道是否通畅，需要及时清洁和维护。
第二章操作步骤2.1打开机组电源开关，观察机组是否正常运转。
2.2设定机组的运行参数，包括温度、湿度等。
2.3操作人员应注意机组的运行状态，观察机组是否存在异常情况。
2.4在机组正常运行的情况下，可以进行机组的调节和控制。
第三章机组的调节和控制3.1调节温度：根据需要，通过机组上的温度控制器来调节温度。
3.2调节湿度：根据需要，通过机组上的湿度控制器来调节湿度。
3.3调节风速：根据需要，通过机组上的风速控制器来调节风速。
3.4调节送风方向：根据需要，通过机组上的送风方向控制器来调节送风方向。
第四章机组的维护和保养4.1每日保养：定期检查机组的运行情况，清洁机组的滤网和换热器。
4.2定期保养：定期清洗和检查机组的冷凝器、喷淋器等零部件，以确保其正常运行。
4.3定期检查：定期检查机组的电气接线是否正常，关键零部件是否存在故障。
第五章安全操作5.1操作人员应熟悉机组的操作规程和安全注意事项，确保自身安全。
5.2在操作机组时，应避免与机组的旋转零部件和高温零部件接触。
5.3操作人员应保持机组周围的通道畅通，避免堵塞，以确保紧急情况下的疏散。
5.4操作人员应做好机组的实时监控和记录，及时发现和处理异常情况。
第六章紧急情况处理6.1发生火灾时，应立即切断机组电源，并向消防部门报警。
6.2发生机组故障时，应立即停止机组运行，并通知维修人员进行处理。
6.3发生电气故障时，应立即切断机组电源，并通知电力部门进行检修。
6.4发生其他紧急情况时，应及时采取安全措施，并通知相关人员进行处理。
以上为风冷净化式空调机组操作规程的主要内容，操作人员应严格按照此规程进行操作，确保机组的正常运行和安全使用。
风冷净化式空调机组操作规程
风冷净化式空调机组操作规程风冷净化式空调机组操作规程1适用范围本规程适用于洁净区风冷净化式空调机组及臭氧发生器的操作使用2依据文件风冷净化式空调机组使用说明书和臭氧发生器使用说明书3操作过程3.1风冷净化式空调机组控制器的操作3.1.1 开机按下“开机/关机”键，仪器开启。
3.1.2 温度的选择，可以从16℃到30℃，按“▲”或“▼”进行调节温度。
3.1.3 日期/时间设定按“功能”键，可选择相应子菜单，相应子菜单将连续闪烁6秒，按下“模式”键，改变日期的设定；按下“开机/关机”键可选择开机或关机定时设定。
按“风速”键可取消当前的开机或关机定时设定，按下“模式”键用来改变开/关星期设置。
连续同时按“功能”键和“风速”键5秒中，可取消全部设定。
3.1.4 为防止误操作，系统设有按键锁定功能，同时按下“▼”键和“模式”键持续3秒钟，可进入锁定模式。
3.2电极加湿器的操作3.2.1 开机按下电源开关，加湿器打开3.2.2 湿度和加湿量的设定按下“设定”键，显示“Sn”，输入密码：“▲”“▼”“▲”“▼”，密码必须在5秒钟内输完，密码通过系统显示“PSS”，此时可以进行参数设置，按“▲”或“▼”进行设定，达到所需加适量时停止，5秒钟后新的设定值会自动保存在系统中。
系统将按照新的设定值来工作。
3.2.3 系统复位如果系统在工作中出现工作异常，或系统显示错误后，故障已经排除，需要重新工作，就按下“复位”键，系统将重新开始工作。
3.3 臭氧发生器的操作接通电源，调节所需时间，按下“工作”键，仪器开始工作，到达设定时间，仪器自动停止工作。
也可中途按下“停止”键，仪器停止工作。
拔掉电源。
4 注意事项4.1 先开风机，再开加湿器，关机时，先关加湿器，后再关风机。
（一般不开加湿器）4.2 臭氧消毒至少需1小时。

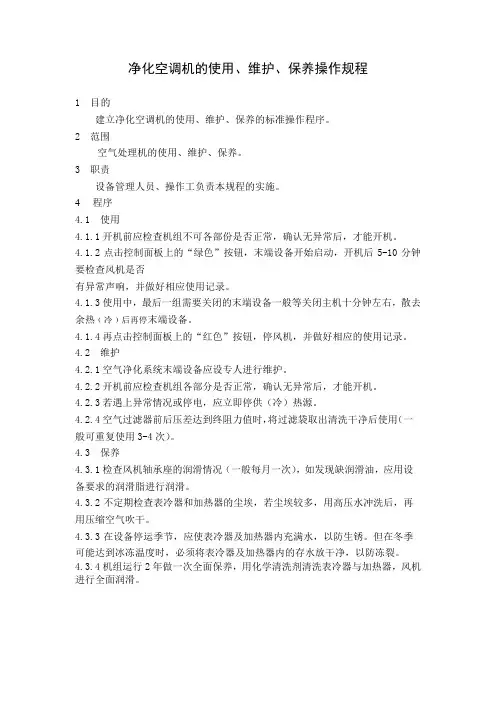

净化空调机的使用、维护、保养操作规程
净化空调机的使用、维护、保养操作规程1目的建立净化空调机的使用、维护、保养的标准操作程序。
2范围空气处理机的使用、维护、保养。
3职责设备管理人员、操作工负责本规程的实施。
4 程序4.1 使用4.1.1开机前应检查机组不可各部份是否正常，确认无异常后，才能开机。
4.1.2点击控制面板上的“绿色”按钮，末端设备开始启动，开机后5-10分钟要检查风机是否有异常声响，并做好相应使用记录。
4.1.3使用中，最后一组需要关闭的末端设备一般等关闭主机十分钟左右，散去余热﹙冷﹚后再停末端设备。
4.1.4再点击控制面板上的“红色”按钮，停风机，并做好相应的使用记录。
4.2 维护4.2.1空气净化系统末端设备应设专人进行维护。
4.2.2开机前应检查机组各部分是否正常，确认无异常后，才能开机。
4.2.3若遇上异常情况或停电，应立即停供（冷）热源。
4.2.4空气过滤器前后压差达到终阻力值时，将过滤袋取出清洗干净后使用（一般可重复使用3-4次）。
4.3 保养4.3.1检查风机轴承座的润滑情况（一般每月一次），如发现缺润滑油，应用设备要求的润滑脂进行润滑。
4.3.2不定期检查表冷器和加热器的尘埃，若尘埃较多，用高压水冲洗后，再用压缩空气吹干。
4.3.3在设备停运季节，应使表冷器及加热器内充满水，以防生锈。
但在冬季可能达到冰冻温度时，必须将表冷器及加热器内的存水放干净，以防冻裂。
4.3.4机组运行2年做一次全面保养，用化学清洗剂清洗表冷器与加热器，风机进行全面润滑。
当然，我们也不否认一见钟情，就不能天长地久，但不是所有的人，都有这么好的福气，遇到愿意疼你爱你，陪你在俗世烟火里细水长流的人。
让你心动的，不一定可以陪你一生到老，只有愿意陪你在柴米油盐酱醋茶里，过平淡生活的人，才是你最终的选择。
我们很多人，心里都有一颗浪漫的种子，只是有的种子不断发芽，抽枝，最后长成了一棵参天大树。
密匝的情感叶子，遮挡住了现实的视线，沉迷在浪漫的追求之中，不得自拔。
手术室净化空调系统操作说明
手术室净化空调系统操作说明净化手术室室净化空调系统操作说明一、开机顺序1、确认半限制区走廊上总配电箱内总空开及各分空开保持开启状态；配电箱面板上各指示灯亮；2、启动空调机组：○1按下配电箱上新风电动阀启动按钮（送风一或送风二），相应指示灯亮，表明新风阀已全开；再按下送风机启动按钮（送风一或送风二），相应指示灯亮，表明送风机组已通电。
○2空调系统温度调节面板在手术室入口旁，可根据需要自行设定相应温度参数。
注：空调系统参数禁止每天都变化，最好一季度选择一次！3、开启排风机：按下配电箱操作面板上排风机启动按钮（排风一或排风二），绿色指示灯亮，则排风机运行。
4、观察五块压差表显示压差数值是否符合要求，确保净化区与非净化区压差正常（手术室A、B、C对污物走廊≥+20Pa，限制区对半限制区≥+10Pa，器械放置室对限制区≥+5Pa）。
二、关机顺序1、关闭排风机：按下配电箱操作面板上“排风机停止”按钮（排风一或排风二），红色指示灯亮，则空排风机组停止运行并断电。
2、关闭空调送风机组：按下配电箱操作面板上“送风机停止”按钮（送风一或送风二）红色指示灯亮，则空调送风机组停止运行并断电。
三、房间灭菌在器械放置室门外、医生办公室门外、复苏室门外、污物通道斜坡处安装的紫外灭菌灯时间控制器调节面板上可开启紫外灭菌灯进行灭菌。
开启时长可根据需要自行调节，灭菌后将自动关闭。
四、配电箱内各分空开及总空开平时不用拉下，长时间停用手术室、放假、停电，应将所有空开关闭。
其顺序如下：先关总空开，再依次关闭各分空开。
再次启用手术室时，开启所有空开，其顺序同关闭顺序。
注：1、配电箱须设专人管理，禁止其它人打开配电箱操作，危险2、净化手术室净化空调系统须在手术操作前25分钟开启；3、禁止频繁起停（一天内）该净化空调系统。
七、净化手术室维护1、定期（三到六个月）拆洗空调送风机组内的过滤器；拆开空调机组上的检修门（初效、中效段），抽出过滤器清洗，凉干后，再装入；禁止搓、揉、刮破、撕损过滤器，禁止烘干、甩干。
医用净化机组系统操作流程
净化机组系统操作流程一、净化机组的开启：首先轻触情报面板上的机组起停按钮，开关闭合红色发光三极管点亮，机组运行黄色方形指示灯亮，系统通讯正常，机组正常启动。
二、夏季制冷状态：机组正常启动后，轻触空调远程控制器上面的“菜单”键，将进入主菜单界面，此时可通过“↑、↓”键选择主菜单选择“修改系统参数”，按“确认”键，将进入修改系统参数子菜单，此时可通过“↑、↓”键选择所需进入的菜单项，选择菜单项后按“确认”键进入下层菜单功能，按“菜单”返回上层菜单。
在“修改系统参数”主菜单选择“修改使用者参数”，按“确认”键将进入“修改使用者参数”子菜单，在“修改使用者参数”子菜单选择运行模式设定，按“确认”键，将进入运行模式设定界面，通过“↑、↓”键选择所需修改的菜单项，当前被修改的参数项，有光标指示，通过“←、→”键改变参数值。
运行模式：自动-手动-制热-制冷-自动循环。
当选择制冷参数设定，按“确认”键，进入制冷参数设定界面，通过“↑、↓”键选择所需修改的参数项，通过“←、→”键改变参数值。
可设定出入水温度及动作范围，夏季制冷默认设定值出水7℃，入水12℃，冬季制热默认设定值出水45℃，入水40℃。
三、首次模式设定完，轻触远程控制器的启停按键，显示屏显示开机指示文字，随后系统自动进入预先设定的模式进行工作。
再次开机只需将控制器的启停键按下就可以了。
四、温湿度设定：温度设定通过室内情报面板的“↑、↓”键进行调节，按↑温度增加1℃，反之减1℃。
湿度设定通过室内情报面板的“↑、↓”键进行调节，按↑温度增加一个百分点，反之减少一个百分点。
五、净化机组的停机：如在换季时节，只打开净化机组，机组的停机操作如下，只需将情报面板上的机组启停按钮轻触，红色发光二极管熄灭，方形机组运行指示灯停机熄灭，机组停止工作。
冬季、夏季净化机组的停机，必须遵守先轻触空调远程控制器上面的启停按钮，将空调系统关闭，然后再将情报面板上的机组启停按钮，将空调系统关闭，然后再将情报面板上的机组启停按钮轻触，红色发光二极管熄灭，方形机组运行指示灯熄灭，机组停止工作。
洁净空调系统操作方法
洁净空调系统操作方法洁净空调系统是一种能够提供干净、新鲜、舒适室内环境的空调系统，它通过高效过滤和净化室内空气，降低室内空气中的颗粒物、细菌、病毒等有害物质的浓度，为人们创造一个更健康的居住和工作环境。
以下将介绍洁净空调系统的操作方法。
一、开启空调系统1. 打开空调外机电源开关，在外机上可以看到有一个主电源开关，将其打开；2. 打开空调内机电源开关，在室内机上找到电源开关，将其打开；3. 在遥控器上按下电源开关，系统将自动开启。
二、选择运行模式洁净空调系统通常提供多种运行模式，可以根据需要选择以下几种模式：1. 制冷模式：适用于夏季，能够使室内温度快速下降；2. 制热模式：适用于冬季，能够使室内温度快速升高；3. 送风模式：适用于春秋季节，以及需要风扇等功能但不需要制冷或制热的场合；4. 除湿模式：适用于潮湿的环境，能够快速除去室内空气中的湿气。
三、设置温度和风速1. 使用遥控器上的温度调节按钮，可以调节室内温度，选择适宜的温度范围；2. 使用遥控器上的风速调节按钮，可以调节室内风速，选择舒适的风速档位。
四、使用定时功能洁净空调系统通常还提供定时功能，可以按照需求设置开关机时间，实现自动控制，节省能源。
1. 按下遥控器上的定时设置按钮，选择定时开关机功能；2. 使用遥控器上的时间调节按钮，设置开机时间和关机时间。
五、保持室内清洁为了保证洁净空调系统的正常运行和过滤效果，需要定期清洁和维护室内机和过滤器。
1. 关闭空调系统，断开电源；2. 使用柔软的布块沾适量的清洁剂或清水，轻轻擦拭室内机表面和过滤器；3. 定期更换过滤器，一般建议每1-2个月更换一次。
六、注意安全问题1. 使用时确保空调设备稳固安全，避免发生意外；2. 注意空调系统的电源使用安全，避免使用破损的电源线或插座；3. 不要将易燃、易爆物品放置在空调附近，避免引发火灾。
总结：洁净空调系统的操作方法包括开启空调系统、选择运行模式、设置温度和风速、使用定时功能、保持室内清洁以及注意安全问题。
[07 净化空调机组标准操作程序]
![[07 净化空调机组标准操作程序]](https://img.taocdn.com/s3/m/683ab505de80d4d8d15a4f74.png)
北京华洋奎龙药业有限公司GMP文件1. 目的：为了保持设备正常技术状态和能力达到完好标准特制定此规程。
2. 范围：适用于空调机组的操作。
3. 责任人：操作工、维修员、设备管理人员、车间负责人。
4. 内容：4.1 准备工作：（1）查看交班记录。
（2）检查仪表是否完备可靠。
（3）打开新风进风阀。
（4）检查电源电路是否畅通。
（5）开车条件：根据车间生情况执行开停计划。
4.2 致冷启动：（1）先开配电盘上的总电源开关，再开启配电盘上空调机开关（若长时间停机，首次启动时至少应提前6小时接通。
）（2）开启配电盘风机开关，启动减压起动器，观察风机运行有无异常。
（3）开启冷却水阀，启动冷却水循环泵开关，确保冷却水正常循环。
（4）依据洁净间温度要求，将空调机的旋转开关置于“制冷”位置。
调节温控旋钮至适当位置，配合冷却水温及时启动冷却塔风机，调节冷风至所需温度（18-26℃）。
4.3 加热启动（1）先开启配电盘上的总电源开关，接着开启配电盘风机开关并按减压启动器观察风机运行有无异常。
（2）依据洁净区环境温度要求（18-26℃之间），将分汽缸的风机蒸汽加热阀阀门调至适当位置。
4.4 运行中每2小时检查并记录一次运行状况及送风温度。
4.5 停车：（1）（无论致冷或致热）均按开车反向顺序依次关闭水、电、汽开关或阀门。
（2）关闭新风进风阀。
4.6 维护保养：（1）定期检查设备润滑情况。
（2）初效、中效、高效的处理和更换根据，＜SOP-SB-12进行＞。
（3）做好定期检修工作。
4.7 发生异常情况及时找有关人员处理。
第 1 页共1 页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
净化空调机组系统使用指南
（一）净化空调循环机组之保养维护
1、每日保养维护内容
（1）、检查送风马达转动皮带有否松动。
（2）、冷冻水压是否正常。
（3）、检查温湿度探头是否正常。
（4）、检查高效压力开关、中效开关、缺风压力开关是否正常。
（5）、检查各中效滤网、初效滤网有否堵塞。
（6）、检查水阀之电动阀运行是否正常
(7)、检查送风马达运行及启动之噪音。
(8)、清洁各空调机组表面
2、每周保养维护内容
(1)、重复每日保养内容。
(2)、检查各空调机组的冷冻水流量。
如果水量小，必要时清洗空调机组进水过滤器
(3)、检查新风机组新风入口初级过滤网，必要时需清洗干净。
(4)、检查各过滤网前后差压力是否过大。
3、每月保养内容
(1)、重复每日、每周保养内容
（2)、新风机组之初效过滤网应拆下，用压缩空气吹洗干净。
（3）、检查各空调机送风马达之转动皮带是否需更换。
（4）、检查并用消毒水擦洗空调机组内部空间，如送风端、过滤端、表冷端等。
4、半年保养内容
（1）、新风机：更换到期的消耗品：初效过滤网，中效过滤网。
（2）、各空调机之初、中效滤网视使用情况而定，如表面已发黑，或过滤网两端压力相差很大就必需更换。
（3）、送风马达添加矿物油。
（4）、检查控制电箱各控制元件。
5、年度保养维护内容
（1）、更换到期的消耗品：初效过滤网、中效过滤网、亚高效过滤网。
（2）、检查并清理、维护系统设备各部件。
（3）、检查送风马达之轴承，必要时更换同型号
（二）加湿桶的保养维护
1、每日保养维护内容
（1）、检查进水管阀门有没有打开，排水管有无堵塞。
（2）、检查进、排水电磁阀是否正常。
（3）、检查加湿桶的供电是否正常
2、每周保养维护内空
（1）、检查加湿桶，如发觉蒸汽量明显比以前少就应清洗。
清洗时应将电源关掉，将桶内水放空，拆除蒸汽连接软管，电极插头，小心将加湿桶从底座上拔出，用自来水将
桶内及电极上的污物冲洗干净。
若桶内结垢严重可以用8%蚁酸浸泡溶解，最后用
清水冲洗干净。
（2）、检查及清洗水质处理器。
（3）、检查进、排水阀线圈是否被水浸湿、烧毁，必要时更换同型号。
3、每月保养维护内容
（1）、检查气泵是否运行正常。
（2）、清洗排水盒。
用扳手拧开排污口丝堵，打开加湿仓内的清污口，用勾状物清理排水盒内的污物，并用清水冲洗，必要时可拆掉排水盒清洗。
4、每年保养维护内容
（1）、检查进、排水接管是否畅通、漏水，必要时清洗、更换。
（2）、检查上水软管接口处是否松动，表面是否老化有裂纹，必要时更换。
（3）、检查蒸汽连接软管接口处是否松动，表面是否老化有裂纹，必要时更换。
（三）空调机正常的定期更换保养维护计划内容
1、初效过滤网2000~3000小时更换一次或清洗（最多不能超过三次），视使用环境而定。
但最
多不能超过半年。
2、中效过滤网3000小时左右更换一次，如果超过设定的压力，就是堵塞报警，不能清洗，但
可用压缩空气吹洗。
3、高效过滤网8000小时左右更换一次，不能清洗，不能用压缩空气吹。
如果超过设定的压力，
就是堵塞报警，立即更换。
（四）水泵系统，各空调机机组及新风机机组使用注意事项说明
1、水泵系统，各空调机机组及新风机机组使用原则：保养重于维修。
2、请熟读与系统相关的操作维护手册，做到正确使用、安全操作，确保人身安全、机器运行
稳定。
3、当机器出现异常故障时，请即时停机，断电检修，并通知我公司售后服务部。
4、对热泵系统、水泵系统、各空调机机组、新风机机组进行维护或作任何改动时必须切断电
源，以充分确保安全。
5、严格按照原厂规定，按时更换消耗品，包括初效过滤网、中效过滤网、亚高效过滤网、高
效过滤网、排风机中效过滤网皮带、电机马达轴承等，绝不能拖拉超期使用，以保证系统设备各项品质。
6、遇机器部件损坏，须马上及时更换，以防止故障扩大，造成更大伤害。
7、须使用原装零配件或同型号，才能保证产品的质量与工艺水平。
并使机器同手术室的保固
承诺顺利实施，也使手术室长期稳定安全高效运行，延长设备使用寿命，保障手术室净化品质，真正意义上的降低设备运行成本。
8、电气线路有改动时，必须先行确认系统中的电源相序，确认各系统中的各个电机不会异常
反转。
9、请严格按标准次序启动，停止系统各设备，启动：水泵——热泵——空调机。
停机则相反。
10、保证各系统各排水装置处于畅通状态。
11、请制定系统定期巡检、保养、维护计划，并建立制度、专人管理。
12、当需进行制冷/制热转换时必需确保机组在停止状态下进行。
13、当机组长时间停止时（如冬季制热时，2台单冷机就必须停机）需切断电源，如不切断电
源，机组内的压缩机曲轴箱的加热丝就继续通电，会造成不必要的浪费。
（五）其它说明
1、初效过滤器是滤除吸入自由空气中的固体颗粒等杂质，使进入空调机内的空气洁净，是空
调机阻止污染物的第一道防线。
2、中效过滤器、亚高效过滤器安装在空调机机组的中部。
在系统中能较大程度的去除初效过
滤器所不能滤除的尘埃，使进入手术室的空气进一步净化，基使用寿命大约为半年。
受环境而定，如在高尘区应提前更换。
若超期使用，易使滤网袋表层尘埃过多阻力过大，进入手术室的风量明显减少，引起送风马达的能耗增大，增加用电量。
3、高效过滤器安装在手术室顶部进风端及各走廊房间天花送风口上，功率是使空调机机组送
过来的净化空气进一步净化，使其达到各个手术室的级别，同各功能房走廊的净化级别，使用寿命大约为一年。
4、皮带，须定期更换，遇有裂纹、硬化必须提前更换，以防止皮带断裂影响设备的正常使用。
5、定期更换初、中效过滤器，清洗滤网过滤器（循环机组：初效3个月、中效6个月；新风
机及自取新风机组：初效1个月、中效3个月）每更换完一次过滤器洁净手术部就进行一次静压差的检测。
6、每年对洁净手术部进行4次系统检测（压差、风量、风速、温度、湿度、噪音、照度）检
测标准依据为：《医院洁净手术部建筑技术规范2002-12-01实施》。
7、每年对洁净走廊、各附属功能房的胶地板进行2次打蜡护理.。
